风力发电低电压穿越技术1. 低电压穿越技术的提出在风电场容量相对较小并且分散接入时，系统故障时风电场退出运行不会对系统稳定造成影响。
随着风电装机容量在系统中所占比例增加，风电场的运行对系统稳定性的影响将不容忽视。
世界各国电力系统对风电场接入电网时的要求越来越严格，甚至以火电机组的标准对风电场提出要求。
包括低电压穿越（Low Voltage Ride Through ，LVRT ）能力，无功控制能力，甚至是有功功率控制能力等，其中LVRT 被认为是对风电机组设计制造技术的最大挑战。
2. 低电压穿越的定义及要求定义：低电压穿越（LVRT ），指在风力发电机并网点电压跌落的时候，风机能够保持并网，甚至向电网提供一定的无功功率，支持电网恢复，直到电网恢复正常，从而“穿越”这个低电压时间(区域)。
要求①：我国对于风电装机容量占其他电源总容量比例大于5%的省（区域）级电网，要求该电网电机组能够保证不脱网连续运行。
3. LVRT 国内外研究现状风力发电系统，根据发电机转速，可以分为失速型与变速恒频型，其中变速恒频又可以分为双馈型和直驱型；根据传动链组成，可以分为有齿轮箱和直接驭动型；有齿轮箱又可以分为多级齿轮+高速发电机型与单级齿轮+低速发电机型。
目前市场上风机类型可概括为三类,即直接并网的定速异步机FSIG(fixed speed induction generator)、同步直驱式风机PMSG(permanent magnetic synchronous generator)和双馈异步式风机DFIG(doubly-fed induction generator)。
这三种机型, FSIG 属于淘汰机型，以后的发展趋势是PMSG 和DFIG 。
①目前，各国对低电压穿越的要求不同，其中在行业中影响最大的是德国的E.ON 标准。
②低电压穿越特性曲线主要是由故障期间的电压最低值（即低电压穿越曲线中U/UN 的最小值）电压最低点的时间长度和故障恢复时间来决定。
几种双馈式变速恒频风电机组低电压穿越技术对比分析13.1 新型旁路系统[11-13]如图5所示，这种结构与传统的软启动装置类似，在双馈感应发电机定子侧与电网间串联反并可控硅电路。
在正常运行时，这些可控硅全部导通，在电网电压跌落与恢复期间，转子侧可能出现的最大电流随电压跌落的幅度的增大而增大，为了承受电网故障电压大跌落所引起的的转子侧大电流冲击，转子侧励磁变流器选用电流等级较高的大功率igbt器件，这样来保证变流器在电网故障时不与转子绕组断开时的安全。
电网电压跌落再恢复时，转子侧最大电流可能会达到电压跌落前的几倍。
因此，当电网电压跌落严重时，为了避免电压回升时系统在转子侧所产生的大电流，在电压回升以前，将双馈感应发电机通过反并可控硅电路与电网脱网。
脱网以后，转子励磁变流器重新励磁双馈感应发电机，电压一旦回升到允许的范围之内，双馈感应发电机便能迅速地与电网达到同步。
再通过开通反并可控硅电路使定子与电网连接。
这样可以减小对igbt耐压、耐流的要求。
对于短时间内能够接受大电流的igbt模块，可以减少双馈感应发电机的脱网运行时间。
转子侧大功率馈入直流侧会导致直流侧电容电压的升高，而直流侧的耐压等级依赖于直流侧电容的大小，因此直流侧设计crowbar电路，在直流侧安装电阻来作吸收电路，将直流侧电压限制在允许范围内。
这种方式的不足之处是：该方案需要增加系统的成本和控制的复杂性。
考虑到定子故障电流中的直流分量，需要可控硅器件能通过门极关断，这要求很大的门极负驱动电流，驱动电路太复杂。
这里的可控硅串联电路如果采用穿透型igbt的话，igbt必须串联二极管。
而采用非穿透型igbt的话，通态损耗会很大。
理论上，如果利用接触器来代替可控硅开关的话，虽通态时无损耗，但断开动作时间太长。
而且由于该方案在输电系统故障时发电机脱网运行，因此对电网恢复正常运行起不到积极的支持作用。
3.2 串联连接变流器通常双馈感应发电机的背靠背式励磁变流器采用如图6a)所示的与电网并联方式[13-16]，这意味着励磁变流器能向电网注入或吸收电流。
浅析双馈式风力发电机低电压穿越技术双馈式风力发电机是一种常见的风力发电机类型，其具有低启动转矩、高风能利用率和良好的可调谐性等特点，因此在风力发电行业中得到了广泛的应用。
双馈式风力发电机在发电过程中可能会遇到低电压穿越的问题，这种情况在风力发电系统中并不少见，因此针对双馈式风力发电机低电压穿越技术的研究和分析具有重要的意义。
双馈式风力发电机低电压穿越技术主要是指当风速下降，风力发电机所受的风能也会减小，导致风力发电机输出电压下降，当输出电压降至一定水平以下时，会影响风力发电机的正常运行，甚至会导致系统的停机。
研究双馈式风力发电机在低电压工况下的性能和运行特性对于提高风力发电系统的可靠性和稳定性具有重要的意义。
双馈式风力发电机低电压穿越技术涉及到的主要问题是风力发电机的控制策略和控制逻辑。
在低电压工况下，风力发电机需要根据实际情况采取相应的控制策略，以保证风力发电机的正常运行并最大限度地利用风能。
一种常见的控制策略是采用双馈风力发电机转子侧变流器的控制方式，即通过调节转子侧变流器的参数来调整转子的功率因数，以保证风力发电机在低电压工况下仍能保持较高的输出功率和效率。
双馈式风力发电机低电压穿越技术还涉及到风力发电机的电气保护和安全控制。
在低电压工况下，风力发电机容易发生电气故障和过载现象，因此需要采取相应的电气保护措施来保护风力发电机的安全运行。
还需要针对低电压穿越情况制定相应的安全控制策略，以避免因电压过低导致的系统故障和停机情况。
针对双馈式风力发电机低电压穿越技术的研究还需要对其性能进行分析和评估。
通过对双馈式风力发电机在低电压工况下的功率特性、效率特性和稳定性进行分析和评估，可以为风力发电系统的设计和运行提供重要的参考依据。
还可以通过对双馈式风力发电机在低电压工况下的性能进行模拟和仿真研究，来验证控制策略和电气保护措施的有效性和可靠性。
双馈式风力发电机低电压穿越技术是风力发电领域的重要研究方向，其研究对于提高风力发电系统的可靠性和稳定性具有重要的意义。
风力发电低电压穿越技术浅析摘要：随着工业化的进程加快，能源问题日趋尖锐化，世界各国都在开发新的可再生能源，利用风力发电也在全球范围内日趋盛行。
我国的风电的装机容量在近几年内也获得了快速地增长。
低电压穿越是风里电网中的重要技术，我国的风力电网系统的快速发展对低电压穿越技术提出了新的要求和挑战。
关键词：风力发电系统；低电压；穿越1低电压穿越概述低电压穿越即LVRT，指在电网发生故障或者电压下跌时，在一定的下跌范围内风机能够保持并网不脱落，向电网提供无功功率，直到电网恢复正常，从而“穿越”这个低电压时间或低电压区域。
具体来说，当电压发生故障时，风发机组在这段时间内地控制不能引起电网的相位变化和功率波动。
电网电压发生跌落的这段时间，电网只管输电系统的短路电流而忽视风电场内部的短路电流。
可以这么说，低电压的穿越技术是决定一个风电系统技术高低的重要指标。
世界各个国家和地区根据其电网状况不同，对低电压穿越技术的指标提出的要求不同。
技术指标的制定往往为各国关注的焦点，特别是发达国家将其作为经济发展的战略重点。
德国的输电系统运营商E.on公司在2003年提出了低电压穿越的概念，2006年制定了并网标准。
由于德国北部的风机密度高，对LVRT的要求如下：当电压跌落至15%～45%时，要求风机一直提供无功支持，并能保持并网至少625ms。
而在电压跌落至90%以上，风机一直保持并网运行。
我国在2009年制订了风电场并网标准。
当电网跌落低于额定电压的1/5，风力发电机保持与电网相连接，并保持运行625ms，风电场并网点电压跌落后，三秒钟之内能还原至90%的额定电压。
2 LVRT技术在风力发电低压穿越中的应用（1）已建成风电场的改造对于已经建成的风电场，如果不具有LVRT能力，必须适应当前的并网规则要求，对风电场进行改造，目前有几种方案可供选择：在风电场采用动态无功补偿装置，动态提供风电机组暂态过程所消耗的无功，以恢复机端电压；安装可控串补效限制风电场机端输出电流，提高风电场机端电压；利用串联制动电阻在电网故障时提升风电机组端电压，并吸收过剩有功功率，进而提高风电场LVRT能力；安装超导储能装置，提高风电场机端电压。
浅析双馈式风力发电机低电压穿越技术双馈式风力发电机是现代风力发电系统中常用的一种发电机类型。
它采用双回路结构，在主回路中，由于受制于转子功率控制器的限制，风力发电机输出功率只能达到额定功率的一部分。
而在副回路中，通过转子功率控制器和电力电子器件，将风力发电机的剩余功率变成电网中的有功电能注入。
这种结构能够提高风力发电机的转子利用率，提高发电效率。
低电压穿越技术是双馈式风力发电机的一项重要技术。
当电网电压下降到很低的电压水平时，风力发电机的输出电压也将跟随下降，甚至低于电网的电压水平，导致电网无法接受发电机的输电。
为了解决这个问题，双馈式风力发电机采用了低电压穿越技术。
低电压穿越技术是指在电网电压降低到一定程度时，通过改变转子功率控制器的控制策略，使风力发电机调整输出电压，能够维持在一个较低的电压水平，以保持与电网的连接稳定。
有两种主要的低电压穿越技术：无功电压提升和有功限制。
无功电压提升是通过转子功率控制器调整转子侧电容的容量，改变发电机输出电压和功率因数的关系。
当电网电压下降时，转子功率控制器会主动提高转子侧的电容容量，从而改变发电机的功率因数，将发电机的无功功率提高，而有功功率相对减少。
这样可以使发电机的输出电压维持在一个较低的水平，保持与电网的连接稳定。
低电压穿越技术的实施需要转子功率控制器具备较高的响应速度和精度，以便能够及时调整发电机的输出电压。
还需要合理的控制算法和保护措施，以保证风力发电机和电网的安全运行。
双馈式风力发电机低电压穿越技术是提高风力发电机转子利用率和发电效率的重要手段。
它能够在电网电压下降时，通过调节发电机的输出电压和功率因数，维持与电网的连接稳定。
这对于风力发电系统的安全运行具有重要意义。
1 引言并网风力发电是近十年来国际上发展速度最快的可再生能源技术。
并网风力发电机与传统的并网发电设备最大的区别在于，其在电网故障期间并不能维持电网的电压和频率，这对电力系统的稳定性非常不利。
电网故障是电网的一种非正常运行形式，主要有输电线路短路或断路，如三相对地，单相对地以及线间短路或断路等，它们会引起电网电压幅值的剧烈变化。
双馈式变速恒频风电机组是目前国内外风电机组的主流机型，其发电设备为双馈感应发电机，当出现电网故障时，现有的保护原则是将双馈感应发电机立即从电网中脱网以确保机组的安全。
随着风电机组单机容量的不断增大和风电场规模的不断扩大，风电机组与电网间的相互影响已日趋严重。
人们越来越担心，一旦电网发生故障迫使大面积风电机组因自身保护而脱网的话，将严重影响电力系统的运行稳定性。
因此，随着接入电网的双馈感应发电机容量的不断增加，电网对其要求越来越高，通常情况下要求发电机组在电网故障出现电压跌落的情况下不脱网运行（faultride-through），并在故障切除后能尽快帮助电力系统恢复稳定运行，也就是说，要求风电机组具有一定低电压穿越(lowvoltageride-through)能力。
为此，国际上已有一些新的电网运行规则被提出。
例如：德国北部的电力公司(e.onnetz公司)要求风电场能够在图1所示的电压范围内(即图中阴影区)不脱网运行[1][33]，电网电压跌落到15%以后风电机组不脱网运行时间须持续达300ms，当电网电压跌落低于曲线后才允许风电机组脱网。
这里电压指的是风电场连接点的电压。
而为英国部分地区供电的nationalgrid电力公司则要求当高于200kv的输电线路发生故障时，所有并网运行的电站或风电场必须在140ms内保持不脱网运行[2]。
另外苏格兰电力公司(scottishhydro-electric公司)对电网故障时电站或风电场不脱网运行也有类似的要求[3]。
图1e.onnetz公司对电网故障时风电场不脱网运行的电压范围要求[33]点击此处查看全部新闻图片为了提高风电机组的低电压穿越能力，必须针对当前主流风电机组中的双馈感应发电机的运行特点进行研究，研究它们在电网故障与故障恢复过程中的暂态行为，消除或减轻在不离网控制情况下可能引起的机组损害。
许多文献[4-7]报道了在电网电压跌落情况下，风电机组中的双馈感应发电机会导致转子侧过流，同时转子侧电流的迅速增加会导致转子励磁变流器直流侧电压升高，发电机励磁变流器的电流以及有功和无功都会产生振荡。
这是因为双馈感应发电机在电网电压瞬间跌落的情况下，定子磁链不能跟随定子端电压突变，从而会产生直流分量，由于积分量的减小，定子磁链几乎不发生变化，而转子继续旋转，会产生较大的滑差，这样便会引起转子绕组的过压、过流。
如果电网出现的是不对称故障的话，会使转子过压与过流的现象更加严重，因为在定子电压中含有负序分量，而负序分量可以产生很高的滑差。
过流会损坏转子励磁变流器，而过压会使发电机的转子绕组绝缘击穿。
为了保护发电机励磁变流器，采用过压、过流保护措施势在必行。
为了保证电网故障时双馈感应发电机及其励磁变流器能安全不脱网运行，适应新电网运行规则的要求，国内外学术界和工程界对电网故障时双馈感应发电机的保护原理与控制策略进行了大量研究。
据文献的报道，当前的低电压穿越技术一般有三种方案：一种是采用了转子短路保护技术（crowbarprotection），二种是引入新型拓扑结构，三是采用合理的励磁控制算法。
下面逐一分析介绍。
2 转子短路保护技术这是目前一些风电制造商采用得较多的方法，其在发电机转子侧装有crowbar电路，为转子侧电路提供旁路，在检测到电网系统故障出现电压跌落时，闭锁双馈感应发电机励磁变流器，同时投入转子回路的旁路（释能电阻）保护装置,达到限制通过励磁变流器的电流和转子绕组过电压的作用，以此来维持发电机不脱网运行（此时双馈感应发电机按感应电动机方式运行）。
目前比较典型的crowbar电路有如下几种：(1)混合桥型crowbar电路[9]，如图2所示，每个桥臂由控制器件和二极管串联而成。
图2混合桥型crowbar点击此处查看全部新闻图片(2)igbt型crowbar电路[9]，如图3所示，每个桥臂由两个二极管串联，直流侧串入一个igbt器件和一个吸收电阻。
图3igbt型crowbar点击此处查看全部新闻图片(3)带有旁路电阻的crowbar电路[10]，如图4所示，出现电网电压跌落时，通过功率开关器件将旁路电阻连接到转子回路中，这就为电网故障期间所产生的大电流提供了一个旁路，从而达到限制大电流，保护励磁变流器的作用.图4旁路电阻型crowbar点击此处查看全部新闻图片励磁变流器在电网故障期间，与电网和转子绕组一直保持连接，因而在故障期间和故障切除期间，双馈感应发电机都能与电网一起同步运行。
当电网故障消除时，关断功率开关，便可将旁路电阻切除，双馈感应发电机转入正常运行。
采用crowbar电路的转子短路保护技术存在这样一些缺点：首先，需要增加新的保护装置从而增加了系统成本；另外，电网故障时，虽然励磁变流器和转子绕组得到了保护，但此时按感应电动机方式运行的机组将从系统中吸收大量的无功功率，这将导致电网电压稳定性的进一步恶化，而且传统的crowbar保护电路的投切操作会对系统产生暂态冲击。
文献[1]提出了改进方案，该方案与传统方案的区别在于：在转子短路保护电阻切除后，将转子电流控制指令设定为该时刻转子电流的实际值，从而防止由于转子电流控制器指令电流与实际电流不等而引起的暂态冲击。
然后通过逐渐改变转子电流指令，实现转子电流控制器的软起动。
在转子电流控制器的作用下发电机将逐步恢复到正常运行。
这缓解了crowbar保护电路的投切操作对系统产生的暂态冲击，在一定程度上缩短了发电机低电压穿越的过渡时间。
但该文献仅限于研究对称故障发电机不脱网运行，未讨论电网故障运行初始条件对不脱网运行效果的影响。
3 引入新型拓扑结构除了上述典型crowbar技术的应用外，一些文献还提出了一些新型低压旁路系统，如图5、图6所示。

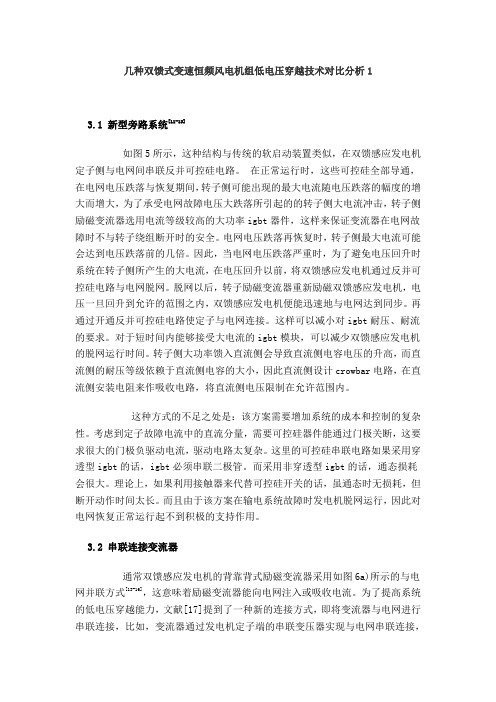

图5新型旁路系统点击此处查看全部新闻图片图6a)并联连接网侧变流器点击此处查看全部新闻图片图6b)串联连接网侧变流器点击此处查看全部新闻图片3.1新型旁路系统[11-13]如图5所示，这种结构与传统的软启动装置类似，在双馈感应发电机定子侧与电网间串联反并可控硅电路。
在正常运行时，这些可控硅全部导通，在电网电压跌落与恢复期间，转子侧可能出现的最大电流随电压跌落的幅度的增大而增大，为了承受电网故障电压大跌落所引起的的转子侧大电流冲击，转子侧励磁变流器选用电流等级较高的大功率igbt器件，这样来保证变流器在电网故障时不与转子绕组断开时的安全。
电网电压跌落再恢复时，转子侧最大电流可能会达到电压跌落前的几倍。
因此，当电网电压跌落严重时，为了避免电压回升时系统在转子侧所产生的大电流，在电压回升以前，将双馈感应发电机通过反并可控硅电路与电网脱网。
脱网以后，转子励磁变流器重新励磁双馈感应发电机，电压一旦回升到允许的范围之内，双馈感应发电机便能迅速地与电网达到同步。
再通过开通反并可控硅电路使定子与电网连接。
这样可以减小对igbt耐压、耐流的要求。
对于短时间内能够接受大电流的igbt模块，可以减少双馈感应发电机的脱网运行时间。
转子侧大功率馈入直流侧会导致直流侧电容电压的升高，而直流侧的耐压等级依赖于直流侧电容的大小，因此直流侧设计crowbar电路，在直流侧安装电阻来作吸收电路，将直流侧电压限制在允许范围内。
这种方式的不足之处是：该方案需要增加系统的成本和控制的复杂性。
考虑到定子故障电流中的直流分量，需要可控硅器件能通过门极关断，这要求很大的门极负驱动电流，驱动电路太复杂。
这里的可控硅串联电路如果采用穿透型igbt的话，igbt必须串联二极管。
而采用非穿透型igbt的话，通态损耗会很大。
理论上，如果利用接触器来代替可控硅开关的话，虽通态时无损耗，但断开动作时间太长。
而且由于该方案在输电系统故障时发电机脱网运行，因此对电网恢复正常运行起不到积极的支持作用。
3.2串联连接变流器通常双馈感应发电机的背靠背式励磁变流器采用如图6a)所示的与电网并联方式[13-16]，这意味着励磁变流器能向电网注入或吸收电流。
为了提高系统的低电压穿越能力，文献[17]提到了一种新的连接方式，即将变流器与电网进行串联连接，比如，变流器通过发电机定子端的串联变压器实现与电网串联连接，则双馈感应发电机定子端的电压为网侧电压和变流器输出的电压之和。
这样便可以通过控制变流器的电压来控制定子磁链，有效的抑制由于电网电压跌落所造成的磁链振荡，从而阻止转子侧大电流的产生，减小系统受电网扰动的影响，达到强化电网的目的。
但这种方式将增加系统许多成本，控制也比较复杂。
4 采用新的励磁控制策略从制造成本的角度出发，最佳的办法是不改变系统硬件结构，而是通过修改控制策略来达到相同的低电压穿越效果：在电网故障时，使发电机能安全度越故障，同时变流器继续维持在安全工作状态。
文献[18]利用数值仿真的方法对电网三相对称故障时发电机不脱网运行的励磁控制进行了研究。
研究结果表明，通过适当提高现有双馈感应发电机励磁控制器中pi调节器的比例和积分系数，能够在一定范围内维持电网故障时发电机不脱网运行。
然而该文献未对故障时发电机不脱网运行的范围进行详细地研究计算。
该文献提出的方法仅适用于系统对称三相故障引起发电机母线电压轻微下降时保持发电机不脱网运行，当故障引起发电机母线电压严重下降时，励磁变流器将出现过电压和过电流。
文献[19]则利用硬性负反馈的方式补偿发电机定子电压和磁链变化对有功、无功解耦控制性能的影响，该方案能够在一定程度上提高双馈感应发电机在输电系统故障时的运行特性，并能够在一定范围内限制发电机转子电流，保护转子励磁变流器。
但该方案对转子电流的有效控制是在提高转子电压的前提下实现的，考虑到转子侧励磁变流器输出最大电压的限制，该方案仅适用于输电系统故障引起发电机电压轻度骤降的场合，对于引起发电机定子电压严重骤降的电网故障，该方案会由于转子侧励磁变流器无法提供足够高的励磁电压而失去对转子电流的控制。
另外，文献[20]还建议充分利用发电机电网侧变流器在电网故障过程中对电网电压的支持作用，通过协调转子和电网侧变流器的控制提高电网故障时发电机不脱网运行的控制效果。
文献[27-32]提出了一种灭磁保护原理。
在理解电网短路故障时发电机的暂态物理过程的基础上，提出了电网短路故障时双馈感应发电机不脱网运行的励磁控制策略。
为保证故障期间双馈感应发电机励磁变频器安全运行，新的励磁控制策略针对故障过程中发电机内部电磁变量的暂态特点，控制发电机转子电流产生的磁链(故障暂态时该磁通只通过漏磁路径，是漏磁链)以抵消定子磁链中的“有害”暂态直流分量对转子侧的影响。
