电表的改装与校正

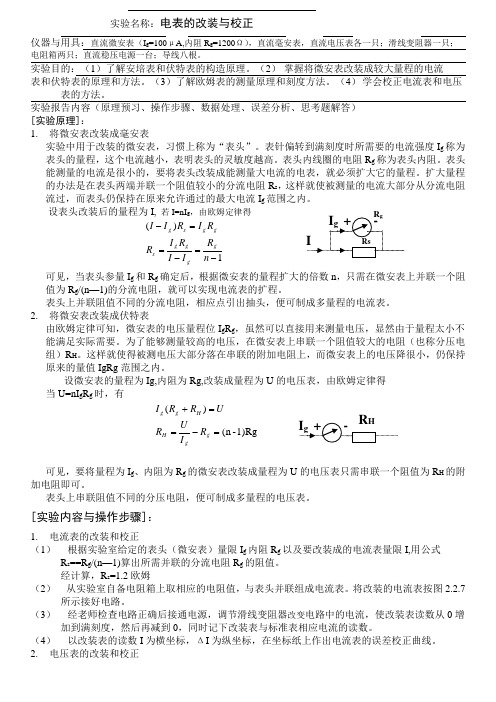

实验名称：电表的改装与校正仪器与用具：直流微安表（I g =100μA,内阻R g =1200Ω），直流毫安表，直流电压表各一只；滑线变阻器一只； 电阻箱两只；直流稳压电源一台；导线八根。

实验目的：（1）了解安培表和伏特表的构造原理。

（2） 掌握将微安表改装成较大量程的电流 表和伏特表的原理和方法。

（3）了解欧姆表的测量原理和刻度方法。

（4） 学会校正电流表和电压表的方法。

实验报告内容（原理预习、操作步骤、数据处理、误差分析、思考题解答） [实验原理]：1. 将微安表改装成毫安表实验中用于改装的微安表，习惯上称为“表头”。

表针偏转到满刻度时所需要的电流强度I g 称为表头的量程，这个电流越小，表明表头的灵敏度越高。

表头内线圈的电阻R g 称为表头内阻。

表头能测量的电流是很小的，要将表头改装成能测量大电流的电表，就必须扩大它的量程。

扩大量程的办法是在表头两端并联一个阻值较小的分流电阻R s ，这样就使被测量的电流大部分从分流电阻流过，而表头仍保持在原来允许通过的最大电流I g 范围之内。

设表头改装后的量程为I, 若I=nI g ，由欧姆定律得 1)(-=-==-n R I I R I R R I R I I g gg g s gg s g 可见，当表头参量I g 和R g 确定后，根据微安表的量程扩大的倍数n ，只需在微安表上并联一个阻值为R g /(n —1)的分流电阻，就可以实现电流表的扩程。

表头上并联阻值不同的分流电阻，相应点引出抽头，便可制成多量程的电流表。

2. 将微安表改装成伏特表由欧姆定律可知，微安表的电压量程位I g R g ，虽然可以直接用来测量电压，显然由于量程太小不能满足实际需要。

为了能够测量较高的电压，在微安表上串联一个阻值较大的电阻（也称分压电组）R H 。

这样就使得被测电压大部分落在串联的附加电阻上，而微安表上的电压降很小，仍保持原来的量值IgRg 范围之内。

设微安表的量程为Ig,内阻为Rg,改装成量程为U 的电压表，由欧姆定律得当U=nI g R g 时，有1)Rg-(n )(=-==+g gH H g g R I UR UR R I可见，要将量程为I g 、内阻为R g 的微安表改装成量程为U 的电压表只需串联一个阻值为R H 的附加电阻即可。

实验十三 电表的改装与校正Experiment 13 Refitting and calibrating ammeters电学实验中经常要用电表（电压表和电流表）进行测量，常用的直流电流表和直流电压表都有一个共同的部分，常称为表头。

表头通常是一只磁电式微安表，它只允许通过微安级的电流，一般只能测量很小的电流和电压。

如果要用它来测量较大的电流或电压，就必须进行改装，以扩大其量程。

经过改装后的微安表具有测量较大电流、电压和电阻等多种用途。

若在表中配以整流电路将交流变为直流，则它还可以测量交流电的有关参量。

我们日常接触到的各种电表几乎都是经过改装的，因此学习改装和校准电表在电学实验部分是非常重要的。

本实验要求学生学会将微安表头改装成电流表、电压表和欧姆表。

学会校正电流表和电压表的方法。

了解欧姆表的刻度方法。

实验原理Experimental principle1．改装微安表为直流电流表(changingmicroampere into direct currentammeter)微安表头习惯上称为表头。

使表针偏转到满刻度时所需的电流I g 称为表头的量限。

电流I g 越小，表头的灵敏度就越高。

表头内线圈的电阻R g 称为表头的内阻。

利用并联电阻的分流作用（如图1所示），使被测电流大部分从分流电阻R s 上通过，而表头上通过的电流仍然不超过I g ，从而增加了表头的量限。

设表头改装后的量限为I =n I g ，根据欧姆定律则有()g g s g R I R I I =-图1 改装电流表所以1-=-=n R R I I I R g g g gs （1）可见，将微安表的电流量限扩大n 倍，只需在该表头上并联一个满足式（1）的分流电阻R s ，改装后电流表的量限为I ，内阻为n R R R R R R g g s gs A =+=在表头上并联阻值不同的分流电阻，便可制成多量限的电流表。

2．改装微安表头为直流电压表 (changing microampere into direct currentvoltmeter)利用串联电阻的分压作用，可以扩大表头的电压量限。

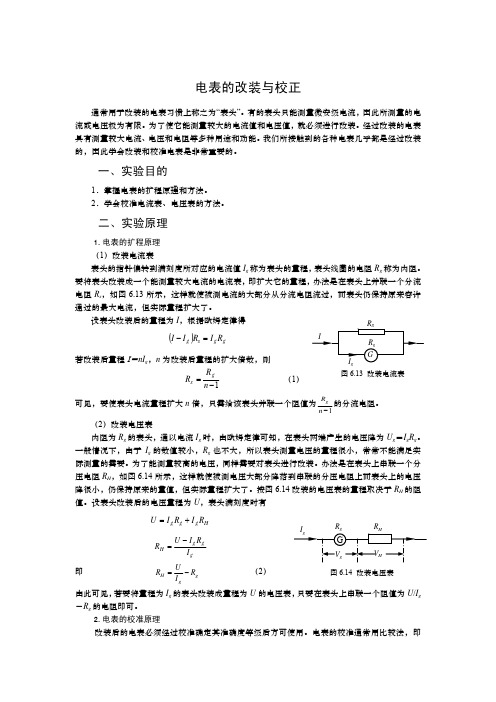

电表的改装与校正通常用于改装的电表习惯上称之为“表头”。

有的表头只能测量微安级电流，因此所测量的电流或电压极为有限。

为了使它能测量较大的电流值和电压值，就必须进行改装。

经过改装的电表具有测量较大电流、电压和电阻等多种用途和功能。

我们所接触到的各种电表几乎都是经过改装的，因此学会改装和校准电表是非常重要的。

一、实验目的1．掌握电表的扩程原理和方法。

2．学会校准电流表、电压表的方法。

二、实验原理1.电表的扩程原理 （1）改装电流表表头的指针偏转到满刻度所对应的电流值I g 称为表头的量程，表头线圈的电阻R g 称为内阻。

要将表头改装成一个能测量较大电流的电流表，即扩大它的量程，办法是在表头上并联一个分流电阻R s ，如图6.13所示，这样就使被测电流的大部分从分流电阻流过，而表头仍保持原来容许通过的最大电流，但实际量程扩大了。

设表头改装后的量程为I ，根据欧姆定律得()g g s g R I R I I =−若改装后量程I＝nI g ，n 为改装后量程的扩大倍数，则1−=n R R g s （1）可见，要使表头电流量程扩大n 倍，只需给该表头并联一个阻值为1−n R g 的分流电阻。

（2）改装电压表内阻为R g 的表头，通以电流I g 时，由欧姆定律可知，在表头两端产生的电压降为U g ＝I g R g 。

一般情况下，由于I g 的数值较小，R g 也不大，所以表头测量电压的量程很小，常常不能满足实际测量的需要。

为了能测量较高的电压，同样需要对表头进行改装。

办法是在表头上串联一个分压电阻R H ，如图6.14所示，这样就使被测电压大部分降落到串联的分压电阻上而表头上的电压降很小，仍保持原来的量值，但实际量程扩大了。

按图6.14改装的电压表的量程取决于R H 的阻值。

设表头改装后的电压量程为U ，表头满刻度时有H g g g R I R I U += ggg H I R I U R −=即 g gH R I U R −= （2）由此可见，若要将量程为I g 的表头改装成量程为U 的电压表，只要在表头上串联一个阻值为U /I g －R g 的电阻即可。
