配电柜安装与调试技巧配电柜是工业生产中重要的电气设备之一，其安装与调试对于保障生产正常运转具有重要意义。

在过去的一段时间里，我作为一名电气工程师，参与了多个配电柜的安装与调试工作。

通过这些经验，我总结了一些配电柜安装与调试的技巧，以供今后的工作参考：一、设计前的准备在进行配电柜的设计前，需要了解电气负荷、设备需求和工作环境等要素。

为了确保安装和调试的顺利进行，有几个准备工作需要完成：1. 方案设计：根据实际需求，设计出满足电气负荷的配电柜方案。

这包括选择适当的电器元件、内部布线和外部接线方式等。

2. 现场勘查：在安装配电柜之前，对现场进行勘查，了解周围环境和电气线路分布，保证配电柜的合理布置和电路连接。

3. 材料准备：根据设计方案，准备所需的电器元件、电缆、接线端子、配线槽等材料和工具。

二、安装过程中的注意事项1. 安全第一：在进行配电柜的安装过程中，必须严格遵守安全操作规程，戴好必要的防护用品。

确保周围环境没有可燃、易爆等危险物质。

2. 准确接线：对于每个电器元件和接线端子，必须清楚了解其正常的接线方法。

在接线过程中，需要注意准确连接相应的电源、负载和控制信号。

3. 端子的固定：在连接电缆和导线时，需要确保端子连接牢固，不松动。

使用正确的扭矩工具来保证固定力度的准确。

4. 整齐布线：配电柜内部线路应该整齐有序，避免交叉、搭接和乱放等情况。

使用配线槽等辅助工具能够有效提高线路布线的美观度和可维护性。

5. 标识清晰：在配电柜内部，所有电器元件、电缆和接线端子都要做好清晰的标识。

这样可以方便维修和故障排除。

三、调试阶段的技巧与经验1. 逐步启动：在进行配电柜的调试过程中，需要逐步启动各个电器元件和设备，分步骤检查其工作状态。

这样能够有效排除特定元件引起的问题。

2. 参数校准：对于配电柜内的调节器、保护器等设备，需要根据具体要求进行相应的参数校准。

确保设备能够按照预定的工作范围和保护条件进行运行。

3. 故障排除：在调试过程中，可能会出现一些故障和异常情况。

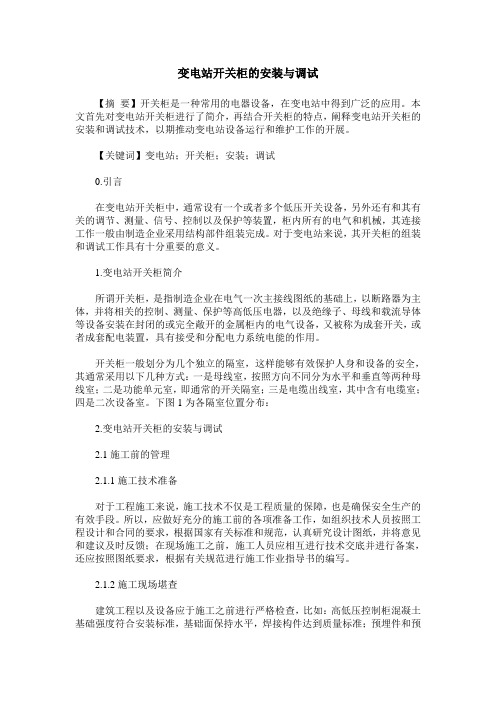

变电站开关柜的安装与调试【摘要】开关柜是一种常用的电器设备，在变电站中得到广泛的应用。

本文首先对变电站开关柜进行了简介，再结合开关柜的特点，阐释变电站开关柜的安装和调试技术，以期推动变电站设备运行和维护工作的开展。

【关键词】变电站；开关柜；安装；调试0.引言在变电站开关柜中，通常设有一个或者多个低压开关设备，另外还有和其有关的调节、测量、信号、控制以及保护等装置，柜内所有的电气和机械，其连接工作一般由制造企业采用结构部件组装完成。

对于变电站来说，其开关柜的组装和调试工作具有十分重要的意义。

1.变电站开关柜简介所谓开关柜，是指制造企业在电气一次主接线图纸的基础上，以断路器为主体，并将相关的控制、测量、保护等高低压电器，以及绝缘子、母线和载流导体等设备安装在封闭的或完全敞开的金属柜内的电气设备，又被称为成套开关，或者成套配电装置，具有接受和分配电力系统电能的作用。

开关柜一般划分为几个独立的隔室，这样能够有效保护人身和设备的安全，其通常采用以下几种方式：一是母线室，按照方向不同分为水平和垂直等两种母线室；二是功能单元室，即通常的开关隔室；三是电缆出线室，其中含有电缆室；四是二次设备室。

下图1为各隔室位置分布：2.变电站开关柜的安装与调试2.1施工前的管理2.1.1施工技术准备对于工程施工来说，施工技术不仅是工程质量的保障，也是确保安全生产的有效手段。

所以，应做好充分的施工前的各项准备工作，如组织技术人员按照工程设计和合同的要求，根据国家有关标准和规范，认真研究设计图纸，并将意见和建议及时反馈；在现场施工之前，施工人员应相互进行技术交底并进行备案，还应按照图纸要求，根据有关规范进行施工作业指导书的编写。

2.1.2施工现场堪查建筑工程以及设备应于施工之前进行严格检查，比如：高低压控制柜混凝土基础强度符合安装标准，基础面保持水平，焊接构件达到质量标准；预埋件和预留孔满足设计需求，预埋件固定坚固；通排气设备良好；已经拆除土建施工设备，施工场地空间充足且干净，道路畅通；影响安全运行的项目以及只能于受电前进行的装饰工程业已完工；高低压开关柜基础型钢的安装牢固度偏差在允许范围之内。

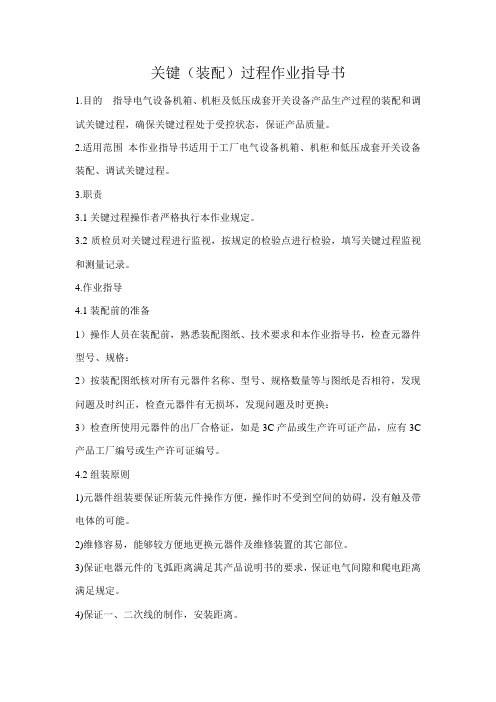

关键（装配）过程作业指导书1.目的指导电气设备机箱、机柜及低压成套开关设备产品生产过程的装配和调试关键过程，确保关键过程处于受控状态，保证产品质量。

2.适用范围本作业指导书适用于工厂电气设备机箱、机柜和低压成套开关设备装配、调试关键过程。

3.职责3.1关键过程操作者严格执行本作业规定。

3.2质检员对关键过程进行监视，按规定的检验点进行检验，填写关键过程监视和测量记录。

4.作业指导4.1装配前的准备1）操作人员在装配前，熟悉装配图纸、技术要求和本作业指导书，检查元器件型号、规格：2）按装配图纸核对所有元器件名称、型号、规格数量等与图纸是否相符，发现问题及时纠正，检查元器件有无损坏，发现问题及时更换：3）检查所使用元器件的出厂合格证，如是3C产品或生产许可证产品，应有3C 产品工厂编号或生产许可证编号。

4.2组装原则1)元器件组装要保证所装元件操作方便，操作时不受到空间的妨碍，没有触及带电体的可能。

2)维修容易，能够较方便地更换元器件及维修装置的其它部位。

3)保证电器元件的飞弧距离满足其产品说明书的要求，保证电气间隙和爬电距离满足规定。

4)保证一、二次线的制作，安装距离。

5)同一合同相同产品的组装应一致。

6)元件或附件安装在相应的支架或安装板上，再将支架或安装板装在箱体上，或直接安装在箱体上。

准确测量、调整安装位置后将其紧固，调整时不得重击零部件和电器元件。

所装的低压元件不得有机械损伤，应保证紧固牢靠，但不能使其变形。

7)一次线的接线牢度要求：在一定力下，接线不从端子（也称接线鼻子）中滑出。

8)母线的外观检查、接线可靠性检查、搭接面的检查按下表、母线之间的孔与孔同心检查。

母线搭接处接触面用塞尺（0.05*10mm）检查接头处空隙母线宽度（mm) 0.05*10mm塞尺插入深度（mm)50mm及以上＜460mm及以上＜59）组装时要充分考虑接地连续性，箱体内任意两个金属部件通过螺栓连接时如有绝缘层均应采用相应规格的接地垫圈，并注意将接地垫圈齿面接触零部件表面，以划破绝缘层。

开关柜生产工艺开关柜是电力系统中常用的配电设备，具有保护和控制电气设备的作用。

开关柜生产工艺是指开关柜的制造过程，包括设计、加工、装配、调试等工作。

下面将介绍开关柜生产工艺的主要步骤。

首先是设计。

根据客户的需求和设计要求，制定开关柜的技术方案。

设计师根据电气图纸和相关标准，确定开关柜的结构、尺寸、布线等参数，并绘制出详细的生产图纸。

接下来是材料准备。

根据设计图纸，采购所需的材料，包括钢板、铜排、铝合金型材等。

采购人员要根据原材料的质量要求和数量确认供应商，并进行材料验收。

然后是加工。

将钢板和铝合金型材等材料进行切割、冲孔、弯曲等加工工艺，制作出开关柜的各个部件，如柜体、门板、隔板等。

加工过程中要进行质量检验，确保各个部件的尺寸、孔位等符合要求。

接着是装配。

将加工好的各个部件进行组装，包括柜体组装、门板安装、配电装置安装等。

装配工人要仔细按照图纸和工艺要求进行装配，确保各个部件连接紧固、位置正确。

最后是调试。

对装配好的开关柜进行电气连接和功能测试。

调试人员按照设计要求连接电缆、插头等电气设备，并进行电气参数的测试和功能的检查。

确保开关柜可以正常工作，达到产品技术要求。

开关柜生产工艺中还包括外观处理和绝缘处理等环节。

开关柜外表面处理，可以进行喷涂、镀锌等，以提高外观质量和耐腐蚀性能。

绝缘处理则是对开关柜内部电气部件进行绝缘包装和绝缘涂层处理，以保证电气安全性能。

综上所述，开关柜生产工艺包括设计、材料准备、加工、装配、调试等多个环节。

每个环节都需要严格按照技术要求和标准进行操作，以确保生产出高质量的开关柜产品。

设备安装调试一、施工前的管理1、施工技术准备施工技术是工程施工的重要保证，是确保质量的关键，是安全生产的必要手段。

因此，施工前我公司针对工程特点和设计要求，根据国家标准、规程、规范及招标方要求，组织技术人员进行施工图会审，读懂设计图纸，及时解决各种疑问；我公司进入现场施工前进行技术交底并记录完整备案，按规范、图纸要求编写施工作业指导书。

2、施工现场堪查施工前对建筑工程和设备进行检查，检查项目有：高压控制柜混凝土基础达到允许安装的强度，基础面水平，焊接构件的质量符合要求；预埋件及预留孔符合设计要求,预埋件牢固；通、排气设施应安装完毕；土建施工设施已拆除，场地清理干净，具有足够的施工场地，道路通畅；受电后无法进行装饰工作项目以及影响安全运行的工作施工完毕；高压开关柜基础型钢牢固固定，允许偏差满足设计及有关规范要求。

检查运输路径，确定合适的吊装方案。

测量放线定位，依据图纸用墨线打出每列柜的平齐线及断线，列柜的端线要同时打出。

墨线清晰、无重影，用钢卷尺核实与图纸要求一致。

二、施工过程及注意事项1、开箱检查保证配电设备的质量，与招标方共同进行开箱检查，填写设备开箱检查记录单。

高压开关柜有出厂价合格证和随带的技术文件、检验报告。

外观检查：包装完好，无碰撞损伤，开关柜的标牌、型号、规格及各项标识与设计相符，柜内元器件无损坏、丢失。

接线无脱落、脱焊。

2、开关柜运输、吊装开箱检查后，按安装顺序吊运至配电室。

在运输过程中车辆行驶平稳，封车牢固可靠，且不损伤设备。

开关小车与开关柜一体来货时，将小车移出，放置在不妨碍施工的位置。

用专用拖车或滚杠将开关柜体移至安装位置，开关柜摆放顺序符合设计图纸要求。

3、开关柜找正固定成排开关柜安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的偏差符合规定要求，先把每个柜调整到大致水平位置，使其柜边与所打墨线完全重合，然后再从左到右(或从右到左)精确地校正好第一个柜，再以第一个柜为标准依次校准其他各柜的安装位置；也可先找正两端的柜，然后拉一条水平线逐个进行调整，局部用薄铁片找平找正。

电气设备安装调试方案一、低压配电柜的安装及调试方案1、开关柜安装程序定位放线→根底型钢安装→设备检查→立柜就位→内部清扫→检查接线→试验→送电试运行2、总体要求设备和器材到达现场后，应在规定的期限内作验收检查，并应符合以下要求：（1）包装及密封良好。

（2）开箱检查型号、规格应符合设计要求，设备无损伤，附件、备件齐全。

（3）产品的技术文件齐全。

（4）按标准要求检查外观应合格。

（5）箱、盘、柜应存放在室内或能避雨、风、沙的枯燥场所，对有特别规定的装置性设备和电气元件，应按规定保管；在搬运和安装时应实行防震、防潮、防止框架变形和漆面受损等安全措施。

（6）施工中的安全技术措施，应符合国家现行的标准和相关安全技术标准及产品技术文件的规定。

与箱、盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑施工质量，应符合国家现行的建筑工程施工及验收标准中的有关规定。

（7）设备安装用的紧固件，应用镀锌制品，并宜承受标准件。

（8）二次回路结线施工完毕在测试绝缘时，应有防止弱电设备损坏的安全技术措施。

（9）箱、盘、柜的施工，应符合国家现行的相关标准、标准的规定。

3、具体规定（1）低压开关柜的安装必需按施工图的平面布置、排列进展。

（2）低压开关柜安装前应先完成柜的根底型钢安装和电缆沟支架安装。

根底型钢出地面抹面高度按设计要求执行，中置式成套高压开关柜按产品技术要求执行。

（3）根底型钢〔包括变压器〕电缆沟支架应牢靠接地。

（4）柜、箱、屏单独或成列安装时，其垂直度、水平度偏差及盘面偏差，柜间接缝的允许偏差应符合下表的要求。

柜、箱、屏安装误差要求表工程允许偏差〔mm〕垂直度〔每米〕＜2.5相邻两柜顶部＜2 水平偏差成列柜顶部＜5相邻两柜边＜1 盘面偏差成列柜面＜5柜〔屏、盘〕间接缝＜2 （5）电缆沟的支架制作,首先应对电缆的走向进展排列〔绘制电缆走向图〕，确定电缆沟电缆的数量型号规格，按设计要求比照现行标准最终确定电缆支架层次规格及电缆沟内安装的走向方式。

高压低压配电柜的安装与调试流程在进行高压低压配电柜的安装与调试流程之前，首先需要明确配电柜的相关概念以及其功能。

配电柜是电力系统中的重要组件，用于电能分配和控制，能够实现对各种电器设备的供电、断电、保护等功能。

它包含高压配电柜和低压配电柜两部分，其中高压配电柜用于接收来自电源变压器的高压电能，低压配电柜则将高压电能转化为低压电能供各个设备使用。

一、安装流程1. 选址在进行高压低压配电柜安装前，需要先选择合适的安装位置。

选址时应考虑以下几点：- 距离供电源近，减少线路损耗。

- 平整、通风的区域，避免受潮或过热。

- 方便维护和操作。

2. 安装支架将配电柜的支架按照设计要求进行固定安装，并保证结构牢固可靠。

3. 安装配电柜将配电柜放置在支架上，并与支架进行连接，确保其平稳、稳固。

4. 接线根据设计要求，对高压和低压设备进行接线。

在接线过程中，应注意以下几点：- 严格按照电路图进行接线，确保接线正确无误。

- 使用合适的接线端子，确保连接牢固可靠。

- 注意接线的绝缘处理，避免短路和漏电等问题。

- 遵循相关安全规范，确保操作人员的人身安全。

5. 定位和固定对配电柜进行定位，确保其位置准确。

同时，通过螺丝等方式进行固定，以保证配电柜不会晃动或位移。

二、调试流程1. 检查接线在进行调试之前，需要对已完成的接线进行仔细检查。

首先检查所有接线是否符合电路图要求，然后检查接线的牢固性和绝缘情况。

2. 开启电源在确认接线正确且无问题后，可将电源开启。

一般情况下，应先开启低压配电柜，再开启高压配电柜，并按照正常的开机顺序进行操作。

3. 功能测试开机后，需要对配电柜的各个功能进行测试，确保其正常工作。

测试内容包括但不限于：- 开关控制功能的测试，检测配电柜能否正常进行电路的开闭操作。

- 保护功能的测试，检测配电柜对电流过载、短路等异常情况是否能够做出及时的相应和保护。

- 仪表功能的测试，检测配电柜的仪表是否准确显示电流、电压等参数。

高压低压配电柜的安装调试步骤详解高压低压配电柜在电力系统中起着至关重要的作用，它负责将高压电能进行分配并降压到适宜的程度，以供低压设备使用。

正确的安装和调试是保证配电柜正常运行和提供高效电能分配的前提条件。

本文将详细介绍高压低压配电柜的安装调试步骤。

1. 设计准备首先，根据工程要求和电气图纸，确定高压低压配电柜的参数和配置。

根据电气图纸，确定配电柜所需的线缆规格、断路器容量、接地电阻等参数，以确保配电柜能够满足电力系统的需求。

2. 安装器材在开始安装前，确保所有所需的器材和工具已准备就绪。

这些器材包括主开关、断路器、接触器、变压器等。

根据设计要求和电气图纸，按照正确的标准进行安装。

3. 箱体安装高压低压配电柜通常由金属箱体构成，箱体的安装非常重要。

首先，确保箱体没有损坏或变形。

然后，根据设计要求和电气图纸，将箱体固定在预定位置。

在固定过程中，保证箱体稳固，并注意防止水平倾斜或垂直摆动。

4. 线缆连接在安装过程中，正确连接线缆是非常关键的。

首先，根据电气图纸确定每个线缆的连接位置。

然后，根据线缆规格和设计要求，进行正确的线缆连接。

确保线缆连接牢固可靠，并使用接地线保证安全。

5. 主开关和断路器安装主开关和断路器是配电柜的核心组件，安装过程需要严格遵照安全操作规程。

首先，确保设备断电，并使用绝缘手套和工具进行操作。

根据设计要求和电气图纸，将主开关和断路器固定在相应的位置，并连接正确的电缆和导线。

安装完毕后，进行电气测试，确定设备安装正确并无短路或漏电现象。

6. 变压器安装如果配电柜中需要使用变压器，安装过程也需要特别注意。

首先，根据设计要求和电气图纸，将变压器置于适当位置。

然后，正确连接变压器的输入和输出线缆，并确保连接稳固。

最后，进行变压器的调试，确保其运行正常。

7. 调试测试安装完成后，进行调试测试是必不可少的一步。

对配电柜进行全面的功能测试，包括主开关、断路器、接触器的正常运行，线路的连接，以及配电柜的保护功能等。

电气开关柜装配与调试（第1版）电气开关柜装配与调试项目1 常见的高低压开关柜及用途开关柜的定义：开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。

高压开关柜的定义：高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

高压开关柜的分类1.按断路器安装方式分为移开式（手车式）和固定式（1）移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如KYN28A-12。

（2）固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。

2.按安装地点分为户内和户外（1）用于户内(用N表示);表示只能在户内安装使用，如：KYN28A-12等开关柜；（2）用于户外(用W表示);表示可以在户外安装使用，如: XLW等开关柜。

3.按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类（1）金属封闭铠装式开关柜（用字母K来表示）主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。

如KYN28A-12型高压开关柜。

（2）金属封闭间隔式开关柜（用字母J来表示）与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。
