GPS控制点技术要求

,测绘技术要求6平⾯控制测量阳春城区已布设了E级GPS控制点，可以满⾜⼀、⼆级GPS控制点的起算需要。

合⽔镇、春湾镇、潭⽔镇⾯积较⼩，不再布设E级，直接从C级GPS控制点起算。

⼀般情况下测区只布设⼀级GPS控制点，测区建成区布设⼀级GPS控制点不⽅便时，才需要加密布设⼆级控制点。

⼀、⼆级控制点每平⽅公⾥布设不少于12个；⼀级点GPS点平均边长控制在300～500⽶左右，⼆级GPS点控制在100～300⽶左右，个别地⽅可适当调整。

⼀级控制点⼀般采⽤GPS按静态⽅法施测，⼆级控制点采⽤常规测距导线⽅法施测，布设成附合导线或导线⽹形式。

各测区⽚区⼀级控制点采⽤不同的英⽂字母作为测区⽚区编号代码。

⼀、⼆级控制点编号为等级代码+测区⽚区编号代码+⾃然数表⽰。

如阳春城区⼀级控制点编号为IA1～IAn（n为⾃然数）；⼆级控制点编号为IIA1～IIAn（n 为⾃然数）。

布设时可利⽤测区已有的满⾜现有要求的控制点点位，实地编号加刻新编号，原编号不变，平差和提交成果表时对此点位重新编号，采⽤“新编号（旧编号）”表⽰，以⽅便坐标对⽐。

6.1 ⼀级GPS控制测量6.1.1控制点选埋⼀级GPS点应尽量布设在便于接受卫星信号的地⽅，避免多路径效应影响严重的地⽅，保证⾼度⾓⼤于15度并远离电磁波⼲扰、地基稳固、易于保存、交通便利，便于扩展和联测的地⽅，保证⼀级GPS控制点在测区内分布均匀，且⾄少保证两两通视。

控制点按地⾯埋⽯、地⾯刻⽯、楼顶标⽯三种情况进⾏埋设。

在⼟质地⾯上埋设永久性砼标⽯，标⽯露出地⾯3-5cm，标⽯规格：上底为12×12cm，下底为18×18cm，⾼为60cm。

如布设在⽔泥路⾯上的点为地⾯刻⽯，打⼊带“+”字、Φ14mm、长约80mm的钢筋作为标志点，再刻深、宽约0.5cm、规格为25×25cm 的⽅框。

如布设在楼顶则先打⽑、清洗楼⾯，打⼊⽔泥钉以使楼⾯与标⽯稳固连接，⽤标准模具进⾏浇灌，中间插⼊带“+”字、Φ14mm、长约100mm的钢筋作为标志点。

附录E E级GPS控制网有关技术要求（参考）一、控制网执行的技术标准1、全球定位系统（GPS）测量规范（GB/T 18314—2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898-1991）,中华人民共和国国家标准；3、技术设计书。

二、使用仪器测量采用的GPS接收机型号及其标称精度。

三、布网方案1、布网要求GPS网相邻点间基线中误差 按下式计算：式中a(mm)为固定误差；b(ppm)为比例误差系数；d(km)为相邻点间的距离。

GPS-E 级网的主要技术要求应符合表1规定。

相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。

表1 GPS网的主要技术要求2、布网原则与网形设计（1）GPS网应根据测区实际需要和交通状况进行设计。

GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用，每点应有1～2个通视方向。

（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石。

（3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。

E级GPS网中每个闭合环或附合线路中的边数应符合表2的规定。

非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。

表2 闭合环或附合线路边数的规定（4制点联测，联测总点数不得少于3个。

（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。

四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。

选点应符合下列要求：（1）点位的选择应符合技术设计要求，并有利于其它测量手段进行扩展与联测；（2）点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔，视场内周围障碍物的高度角一般应小于15°；（4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收）强烈的物体，以减少多路径效应的影响；（6）交通应便于作业，以提高作业效率；（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号。

GPS网形布设和解算基本要求GPS网形布设和基线解算基本技术规定1 级别划分GPS测量按精度和用途分为A、B、C、D、E级。

2 测量精度2.1 A级GPS网由卫星定位连续运行基准站构成，其精度应不低于表1的要求。

表12.2 B、C、D和E级的精度应不低于表2的要求。

表22.3 各级GPS网最简异步观测环或附合路线的边数应不大于表3的规定。

表32.3.1 各级GPS网点位应均匀分布，相邻点间距离最大不宜超过该网平均间距的2倍。

2.3.2 新布设的GPS网应与附近已有的国家高等级GPS点进行联测，联测点数不应少于3点。

2.3.3 为求定GPS点在某一参考坐标系中坐标，应与该参考坐标系中的原有控制点联测，联测的总点数不应少于3点。

在需用常规测量方法加密控制网的地区，D、E级网点应有1-2方向通视。

3 接收机选用A级网测量采用的GPS接收机的选用按CH/T 2008的有关规定执行，B、C、D、E级GPS 网按表4规定执行。

表44 观测4.1 基本技术规定4.1.1 A级GPS网观测的技术要求按CH/T 2008的有关规定执行。

4.1.2 B、C、D、E级GPS网观测的基本技术规定应符合表5的要求。

表55 观测区的划分5.1 B、C、D、E级GPS网的布测视测区范围的大小，可实行分区观测。

当实行分区观测时，相邻分区见至少应有4个公共点。

6 基线向量的解算6.1 解算方案要求：6.1.1 根据外业施测的精度要求和实际情况、软件的功能和精度，可采用多基线解或单基线解；6.1.2 起算点的选取应根据测量已知点的情况确定坐标起算点，每个同步观测图形应至少选定一个起算点。

6.2 基线向量解算基本要求：6.2.1 A、B级GPS网基线精处理应采用精密星历。

C级及以下各级网基线处理时，可采用广播星历。

6.2.2 B、C、D、E级网GPS观测值均应加入对流层延迟修正，对流层延迟修正模型中的气象元素可采用标准气象元素。

6.2.3 基线解算，按同步观测时段为单位进行。

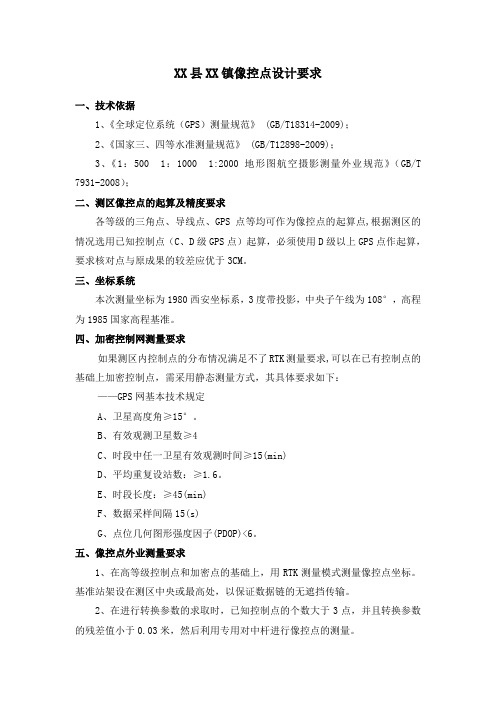

XX县XX镇像控点设计要求一、技术依据1、《全球定位系统（GPS）测量规范》 (GB/T18314-2009)；2、《国家三、四等水准测量规范》 (GB/T12898-2009)；3、《1：500 1：1000 1:2000地形图航空摄影测量外业规范》（GB/T 7931-2008）；二、测区像控点的起算及精度要求各等级的三角点、导线点、GPS点等均可作为像控点的起算点,根据测区的情况选用已知控制点（C、D级GPS点）起算，必须使用D级以上GPS点作起算，要求核对点与原成果的较差应优于3CM。

三、坐标系统本次测量坐标为1980西安坐标系，3度带投影，中央子午线为108°，高程为1985国家高程基准。

四、加密控制网测量要求如果测区内控制点的分布情况满足不了RTK测量要求,可以在已有控制点的基础上加密控制点，需采用静态测量方式，其具体要求如下：——GPS网基本技术规定A、卫星高度角≥15°。

B、有效观测卫星数≥4C、时段中任一卫星有效观测时间≥15(min)D、平均重复设站数：≥1.6。

E、时段长度：≥45(min)F、数据采样间隔15(s)G、点位几何图形强度因子(PDOP)<6。

五、像控点外业测量要求1、在高等级控制点和加密点的基础上，用RTK测量模式测量像控点坐标。

基准站架设在测区中央或最高处，以保证数据链的无遮挡传输。

2、在进行转换参数的求取时，已知控制点的个数大于3点，并且转换参数的残差值小于0.03米，然后利用专用对中杆进行像控点的测量。

3、施测前检测原有高等级或同等级控制点是否与原成果一致以作检核（平面不大于5CM，高程不大于10CM）,其目的是更好的保证像控点的点位精度。

4、驾车到目的地测量的要求下车等待3—5分钟才能采点。

设置平滑采集（设置采集10次以上），每个像控点需要测量三次，间隔2分钟，保持杆直立。

有条件的可以使用对中杆稳定，确保采点的准确，取三个数的平均值作为记录坐标。

3.1观测时段observation session测站上开始接收卫星信号到停止接受，连续观测的时间间隔称为观测时段，简称时段。

3.2同步观测simultaneous observation两台或两台以上接收机同时对一组卫星进行的观测。

3.3同步观测环simultaneous observation loop三台或三台以上接收机同步观测所获得的基线向量构成的闭合环。

3.4独步观测环independent observation loop由非同步观测获得的基线向量构成的闭合环。

3.5数据剔除率percentage of data rejection同一时段中，删除的观测值个数于获得的观测值总数的比值。

3.6天线高antenna height观测时接收机相位中心至测站中心标志面的高度。

3.7参考站Reference station在一定的观测时间内，一台或几台接收机分别固定在一个或几个测站上，一直保持跟踪观测卫星，其余接收机在这些测站的一定范围内流动设站作业，这些固定测站就成为参考站。

3.8流动站roving station在参考站得一定范围内流动作业的接收机所设立的测站。

3.9观测单元observation unit快速静态测量定位时，参考站从开始至停止接收卫星信号连续观测的时间段。

3.10世界大地坐标系1984(GPS84)World Geodetic System1984由美国国防部在与WGS72相应的精密星历NSWC-9Z-2基础上，采用1980大地参考数和BIH1980.0系统定向所建立的一种地心坐标系。

3.11国际地球参考框架ITRF YY，International Terrestrial Reference Frame由国际地球自转服务局推荐的以国际参考子午面和国际参考极为定向基准，以LERS YY天文常数为基础所定义的一种地球参考系和地心(地球)坐标。

3.12GPS静态定位测量static GPS positioning通过在多个测站上进行若干个时段同步观测，确定测站之间相对位置的GPS定位测量。

二等gps控制测量作业流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!二等GPS控制测量作业流程与注意事项解析一、引言二等GPS控制测量是测绘工作中的一项重要环节，其精度和准确性对于地形图的绘制、地籍测量、工程设计等具有重大影响。

一、控制网执行的技术标准1、全球定位系统（GPS）测量规范（GB/T 18314—2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898-1991）,中华人民共和国国家标准；3、技术设计书。

二、使用仪器测量采用的GPS接收机型号及其标称精度。

三、布网方案1、布网要求GPS网相邻点间基线中误差按下式计算：式中(mm)为固定误差；(ppm)为比例误差系数；(km)为相邻点间的距离。

GPS-E级网的主要技术要求应符合表1规定。

相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。

注：当边长小于200m时，边长中误差应小于20mm。

2、布网原则与网形设计（1）GPS网应根据测区实际需要和交通状况进行设计。

GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用，每点应有1～2个通视方向。

（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石。

（3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。

E级GPS 网中每个闭合环或附合线路中的边数应符合表2的规定。

非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。

（4）为求定GPS点在54北京坐标系中的坐标，应与当地54北京坐标系中的原有控制点联测，联测总点数不得少于3个。

（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。

四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。

选点应符合下列要求：（1）点位的选择应符合技术设计要求，并有利于其它测量手段进行扩展与联测；（2）点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔，视场内周围障碍物的高度角一般应小于15°；（4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收）强烈的物体，以减少多路径效应的影响；（6）交通应便于作业，以提高作业效率；（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号。

目录一、课程设计的目的和任务 (3)1.1.设计目的 (3)1.2.任务概述 (3)二、测区概况 (3)2.1.测区自然地理概况 (3)2.2民族种类 (3)2.3已有资料情况 (3)2.4测区的范围： (3)三、设计的依据 (3)四、主要的技术指标 (4)4.1GPS测量 (4)4.2水平角观测 (6)4.2.1水平距离的观测 (6)4.2.2导线网 (6)五、坐标系统的选择 (7)六、设计方案 (7)6.1布网的原则 (7)6.1.1.GPS网型网型方案设计 6.2.图上展绘已知点（或图上查找已知点） (7)6.3按点位要求与测区情况在图上选点布网 (8)6.4.判断和检查点间的通视（主要点间） (10)6.5.外业选点埋石 (10)6.5.1选点 (10)6.5.2标志埋设 (11)六、仪器设备的选择 (12)七、外野实测方案设计 (12)7.1. GPS外业工作的原则 (12)7.2安置天线要求 (12)7.2.1对仪器设备的要求 (13)7.3观测方法 (13)7.3.1 GPS 观测方法 (13)7.4 地籍勘丈 (14)7.4.1 、地籍勘丈的方法： (14)7.4.2. 宗地图编号 (14)7.4.3. 地籍图的规格及分幅 (14)7.4.4 地籍勘丈的基本精度 (14)7.4.5界址点的施测方法 (15)7.4.6 界址点边长的检核： (15)7.4.7 地籍图的表示原则： (15)7.4.8 宗地图 (15)7.4.9面积量算与汇总统计 (16)7.4.10提交成果 (16)7.5数据的记录 (16)八、数据处理的方法与要求 (17)8.1.外业观测数据处理 (17)8.2外业观测数据质量检核 (17)8.3数据处理和平差计算 (19)8.3.1数据处理 (19)8.3.1无约束平差 (19)8.3.2约束平差 (19)8.4 GPS 高程拟合 (20)七、提交成果 (20)八、参考文献 (21)D级GPS控制网技术方案设计一、课程设计的目的和任务1.1.设计目的：本次课程设计的主要目的是通过本课程的学习并结合“GPS”技术完成一项“GPS”D级网的技术设计，为下一步大比例尺数字测图提供基础控制。

E级GPS控制网有关技术要求（参考)一、控制网执行的技术标准1、全球定位系统(GPS）测量规范(GB/T 18314-2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898—1991），中华人民共和国国家标准；3、技术设计书。

二、使用仪器测量采用的GPS接收机型号及其标称精度。

三、布网方案1、布网要求GPS网相邻点间基线中误差按下式计算：式中（mm）为固定误差；(ppm)为比例误差系数;(km)为相邻点间的距离。

GPS-E级网的主要技术要求应符合表1规定.相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。

级别平均距离(km) (mm）(1×10-6）最弱边相对中误差E级0。

2～5 ≤10≤201/450002、布网原则与网形设计（1)GPS网应根据测区实际需要和交通状况进行设计。

GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用,每点应有1~2个通视方向。

（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石.(3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。

E级GPS 网中每个闭合环或附合线路中的边数应符合表2的规定.非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。

级别 E 级闭合环或附合线路边数(条) ≤10（4原有控制点联测,联测总点数不得少于3个。

（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。

四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。

选点应符合下列要求:（1）点位的选择应符合技术设计要求,并有利于其它测量手段进行扩展与联测；（2)点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔,视场内周围障碍物的高度角一般应小于15°;(4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m,并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收)强烈的物体，以减少多路径效应的影响；（6)交通应便于作业，以提高作业效率;（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号.此外，有时还需考虑测区内的通讯设施、电力供应等情况，以便于各点之间的联络和设备用电或充电。

4.测量技术设计依据（1）CH 2001-92《全球定位系统（GPS）测量规范》（2）CJJ 73-97《全球定位系统城市测量技术规程》（3）CH 1002-95《测绘产品检查验收规定》（4）CH 1003-95《测绘产品质量评定标准》（5）CJJ 8-85《城市测量规范》二、 GPS控制网设计方案1.技术要求与布网原则根据中华人民共和国测绘行业标准《全球定位系统城市测量技术规程》和燕郊经济技术开发区的具体情况，确定该测区可建立D级GPS网，GPS网中相邻点之间的距离满足下表要求根据规程规范，D级GPS网的精度要求如下表：项目技术要求平均边长(km) 5～10固定误差a(mm) ≤10比例误差b(mm) ≤10最弱边相对中误差 1/45000在实际布网设计时遵循以下几个原则：Ⅰ GPS网一般应采用独立观测边构成闭合图形，如三角形、多边形或附合线路，以增加检核条件，提高网的可靠性。

Ⅱ GPS网作为测量控制网，其相邻点间基线向量的精度，应分布均匀。

Ⅲ GPS网点应尽量与原有地面控制点相结合。

重合点一般不少于3个（不足时应联测），且在网中分布均匀，以可靠地确定GPS网与地面之间的转换参数。

Ⅳ GPS网点应考虑与水准点重合，而非重合点，一般应根据要求以水准测量（或相当精度的测量方法）进行联测，或在网中布设一定密度的水准联测点。

Ⅴ 为了便于GPS的测量观测和水准联测，减少多路径影响，GPS网点一般应设在视野开阔和交通便利的地方。

Ⅵ 为了便于用经典方法联测或扩展，可在GPS网点附近布设一通视良好的方位点以建立联测方向，方向点与观测站距离一般应大于300米。

2.GPS网型网型方案设计GPS网的图形布设通常有点连式、边连式、网连式及边点混合连接、三角锁连接、导线网连接、星形连接等几种基本方式。

本次主要采用边连接式，每次用至少三台接收机，组成GPS网，能保证网的几何强度，提高网的可靠指标。

1、选点与埋标①选点由于GPS测量观测站之间不一定要求相互通视,而且网的图形结构也比较灵活,所以选点工作比常规控制测量的选点要简便。
