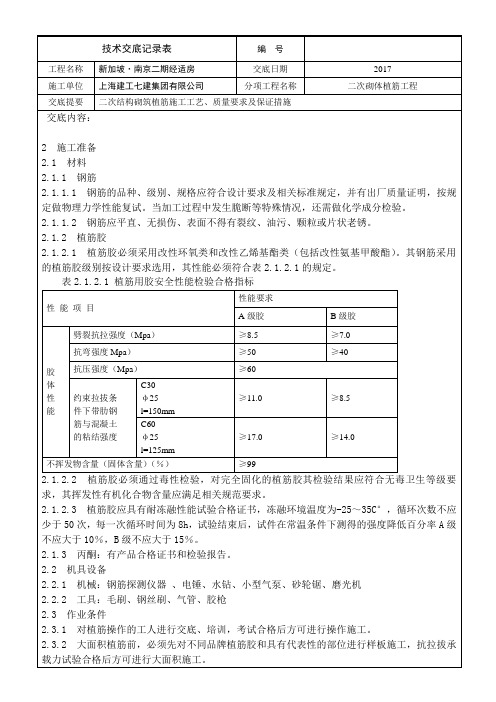

技术交底记录表编号工程名称新加坡·南京二期经适房交底日期2017施工单位上海建工七建集团有限公司分项工程名称二次砌体植筋工程交底提要二次结构砌筑植筋施工工艺、质量要求及保证措施交底内容：2 施工准备2.1 材料2.1.1 钢筋2.1.1.1 钢筋的品种、级别、规格应符合设计要求及相关标准规定，并有出厂质量证明，按规定做物理力学性能复试。
当加工过程中发生脆断等特殊情况，还需做化学成分检验。
2.1.1.2 钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒或片状老锈。
2.1.2 植筋胶2.1.2.1 植筋胶必须采用改性环氧类和改性乙烯基酯类（包括改性氨基甲酸酯）。
其钢筋采用的植筋胶级别按设计要求选用，其性能必须符合表2.1.2.1的规定。
表2.1.2.1 植筋用胶安全性能检验合格指标性能项目性能要求A级胶B级胶胶体性能劈裂抗拉强度（Mpa）≥8.5 ≥7.0 抗弯强度Mpa）≥50 ≥40 抗压强度（Mpa）≥60约束拉拔条件下带肋钢筋与混凝土的粘结强度C30φ25l=150mm≥11.0 ≥8.5C60φ25l=125mm≥17.0 ≥14.0不挥发物含量（固体含量）（％）≥992.1.2.2 植筋胶必须通过毒性检验，对完全固化的植筋胶其检验结果应符合无毒卫生等级要求，其挥发性有机化合物含量应满足相关规范要求。
2.1.2.3 植筋胶应具有耐冻融性能试验合格证书，冻融环境温度为-25～35C°，循环次数不应少于50次，每一次循环时间为8h，试验结束后，试件在常温条件下测得的强度降低百分率A级不应大于10％，B级不应大于15％。
2.1.3 丙酮：有产品合格证书和检验报告。
2.2 机具设备2.2.1 机械：钢筋探测仪器、电锤、水钻、小型气泵、砂轮锯、磨光机2.2.2 工具：毛刷、钢丝刷、气管、胶枪2.3 作业条件2.3.1 对植筋操作的工人进行交底、培训，考试合格后方可进行操作施工。
2.3.2 大面积植筋前，必须先对不同品牌植筋胶和具有代表性的部位进行样板施工，抗拉拔承载力试验合格后方可进行大面积施工。
工程名称交底部位二次结构砌筑施工技术交底工程编号日期2015.4.2交底内容：1、施工准备1.1材料及机具1.1.1钢筋：HPB235：φ6 HRB40 010钢筋长度：10公分以上墙宽，除门窗墙垛部位按其宽度确定，其他部位外漏不小于70cm 钢筋有出厂合格证，按规定作力学复试，复试合格。
1.1.2植筋胶：采用注射式植筋胶1.1.3主要机具：电锤、气泵1.2作业条1.2.1根据施工图纸弹好墙体外皮尺寸线、轴线、门窗洞口线，要特别标明构造柱位置，门窗洞口抱框柱位置，在混凝土结构墙或柱上弹出砌体墙位置线。
经复核，办理预检手续。
1.2.2 根据施工作业面高度搭设施工移动脚手架。
1.2.3 根据加气混凝土砌块模数，第一层水平筋距地500mm左右开始与剪力墙拉接，每间距510mm一道，在剪力墙上标出打眼位置。
2、操作工艺清理、放线→打眼→清孔→植筋→拉拔试验→验收2.1 植筋前，将楼面清扫干净，洒水湿润，根据施工图纸弹好二次结构外皮尺寸线、轴线、门窗洞口线、标明构造柱、抱框柱在混凝土结构上的生根位置。
根据加气混凝土砌块模数，间距510mm一道，标明水平拉接筋位置。
2.2 打眼：根据标好的位置，用电锤进行打眼。
根据不同直径的钢筋选用不同的钻头。
植筋直径与对应得钻孔直径钢筋直径（mm）钻孔直径（mm）孔深（mm）6 10 1008 12 10010 14 10012 16 1202.3清孔：利用电锤钻孔后，必须进行清孔。
清孔采用气泵向外清理，清理后保证孔内干净无混凝土渣等杂物。
清孔完毕后，须经项目部质检人员检查合格后再进行下一道工序。
2.4 植筋：植筋采用成分为双组分高聚物预聚物砂浆注射式植筋胶。
使用该植筋胶时，利用专用注射器将两种组分在静态混合器中充分混合，注入钻孔内迅速固化。
植筋时，必须保证植筋胶进入钻孔内的剂量，必须保证在植筋后有少许植筋胶溢出为合格。
2.5 固化：将钢筋植入孔内后，必须等植筋胶固化后，方可进行下一道工序。
一、材料准备本工程二次结构之构造柱、腰带、局部节点、边框、过梁主筋采用植筋方式进行锚固、1。
１钢筋钢筋主要采用φ6、5、φ8、φ１０、ＨＲB400级直径12钢筋,其规格、长度与端头弯钩要符合设计及规范要求,外露长度要满足搭接长度要求、钢筋要有符合要求得材质书与复试报告,且不得有锈蚀与明显弯曲现象,如略有锈蚀,可进行除锈处理。
1.２植筋胶植筋胶应在规定得保质期内且密封良好,具有产品质量保证书、使用说明书、产品检验报告与复试报告。
产品质量保证书、产品检验报告中应有其主要组成及性能指标、生产日期、产品标准号等。
、1。
3主要机具:电锤、气泵二、机具设备钢卷尺、墨线盒、红蓝铅笔、冲击钻、专用毛刷、吹风机(橡皮气囊、手推式气筒、手动或电动吹风机)、铁桶或塑料桶(配胶容器),搅拌棒、手持式自动压力灌浆器、钢丝刷、脱籽棉球等。
三、操作工艺3。
1植筋工艺流程:放线→钻孔、钢筋除锈→清孔→注胶→植筋→固化→拉拔检验3、2定位放线:根据施工图纸,在需要植筋得部位进行定位放线,需对照图纸仔细确定需要植筋得部位,首先确定构件得轮廓线,然后再确定植筋钻孔得位置。
经检查无误后钻孔。
构造柱、边框等得设置与相关要求如下:1)填充墙墙长超过5m或墙长大于２倍墙高时,墙体中部应加设钢筋混凝土构造柱。
2)当墙长大于墙高且端部无柱时,应在墙端设置钢筋混凝土构造柱、3)外墙转角、内外墙相交处与外墙长〉1m得自由端应设置钢筋混凝土构造柱,外墙长≤1m得自由端应设置钢筋混凝土边框、４)洞口构造柱设置:7度抗震设防砌体填充墙洞口宽度>1、5m≤2。
1ｍ时,应在洞口两侧设置钢筋混凝土边框,洞口宽度＞２。
1ｍ时,应在洞口两侧设置钢筋混凝土构造柱;8度抗震设防砌体填充墙洞口宽度≤１、2m时,应在洞口两侧设置钢筋混凝土边框,洞口宽度＞1、2m时,应在洞口两侧设置钢筋混凝土构造柱。
５)窗台构造柱设置:洞口宽度＞3m时窗裙墙中部应设钢筋混凝土构造柱,构造柱中距不宜大于2.5m。
一、交底项目：二次结构植筋施工二、交底日期：____年__月__日三、施工单位：____公司四、施工部位：____工程____部位五、施工班组：____班组六、交底内容：1. 工程概况- 本工程采用化学植筋法进行二次结构植筋施工，确保钢筋与混凝土结构紧密结合，提高结构承载力和抗震性能。
- 植筋部位包括但不限于梁、柱、墙等，具体植筋位置和数量详见施工图纸。
2. 材料与工具- 材料：化学锚固胶（植筋胶）、钢筋、钻孔工具、清洁工具、防护用品等。
- 工具：电钻、冲击钻、搅拌机、水平尺、线坠、靠尺板、方尺、撬棍等。
3. 施工准备- 仔细阅读施工图纸，了解植筋部位、规格、数量及要求。
- 对施工人员进行三级安全教育，确保其了解植筋施工的安全操作规程。
- 准备好所需的材料和工具，确保现场清洁、有序。
4. 施工步骤- 钻孔：按照设计要求，使用冲击钻在植筋部位钻孔，孔径、深度应符合设计要求。
- 清孔：使用清洁工具清理钻孔内的杂物和灰尘，确保孔洞干净、光滑。
- 注胶：将化学锚固胶均匀注入孔洞，确保胶液充满孔洞，无气泡。
- 植筋：将钢筋插入孔洞，调整位置，使其与原结构紧密贴合。
- 养护：按照胶液生产厂家要求进行养护，确保胶液固化、硬化。
5. 安全注意事项- 施工人员必须佩戴安全帽、防护眼镜、手套等防护用品。
- 使用电动工具时，注意电源安全，避免触电事故。
- 钻孔、注胶、植筋等操作过程中，注意防止尘土飞扬，保护呼吸道。
- 高处作业时，必须系好安全带，并采取防坠落措施。
- 不得在施工现场吸烟、饮酒，确保施工安全。
6. 质量要求- 植筋位置、数量、规格应符合设计要求。
- 植筋钢筋与混凝土结构紧密结合，无松动、脱落现象。
- 植筋部位无裂缝、损伤等质量问题。
七、验收标准- 植筋位置、数量、规格符合设计要求。
- 植筋钢筋与混凝土结构紧密结合，无松动、脱落现象。
- 植筋部位无裂缝、损伤等质量问题。
八、执行情况- 施工人员认真执行安全技术交底内容，确保施工安全、质量。
二次结构植筋技术交底一、工作流程1.准备工作：包括开展施工前的检查与调整，确保施工现场、施工工具与设备符合规范要求，确保施工人员健康状况良好。
2.加工钢筋：按照设计图纸要求，通过自动钢筋弯曲机、剪切机等设备进行钢筋的加工与整理。
3.检查验收：对加工好的钢筋进行数量、规格、质量等方面的检查与验收，确保符合设计要求。
4.运输与存放：将验收合格的钢筋进行整理、打捆，并采用合适的运输工具进行搬运与存放。
二、技术要求1.钢筋用材：应使用符合国家标准的钢筋材料，在保护油漆涂层完好的前提下进行加工和安装。
2.钢筋加工：应按照设计图纸要求进行加工，加工长度宜多余实际需要长度以确保实际安装时能够与母体钢筋连接牢固。
3.钢筋连接：钢筋搭接应符合规范要求，焊接点应焊透，焊接数量和长度应符合设计要求。
4.钢筋安装：钢筋安装过程中，应注意与模板的正确定位、协调施工，确保钢筋位置与设计图纸一致。
5.保护覆盖层：二次结构植筋施工完成后，应及时进行保护覆盖层的设置，确保植筋不受外界环境影响。
三、施工注意事项1.安全施工：施工期间应设置警示标志，确保周围工作人员的安全，施工人员应按照相关安全规定进行作业，佩戴必要的防护装备。
2.质量控制：施工过程中应进行及时的质量把关，对加工钢筋及时验收，并根据施工进度及时进行联合验收。
3.遵循程序：不得擅自加工或安装未经设计审查的钢筋，确保二次结构的安全与稳定。
4.交底记录：在交底过程中应严格履行记录和签字制度，记录施工人员的姓名、时间、地点以及主要内容，作为日后安全事故处理与进度追溯的重要依据。
5.施工环境：施工过程中应确保施工现场整洁、无尘土、无积水等环境污染，确保工作区域的干净与整齐。
以上是关于二次结构植筋技术交底的内容。
通过对施工流程的规范控制、加工和安装的质量要求以及施工注意事项的严格遵守，可以确保二次结构植筋工程的顺利进行，保证建筑的结构安全与稳定。
同时，也能提高施工质量，减少事故发生的概率，保障施工人员的安全。
安全技术交底LJA4—1
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
二次结构植筋技术交底1、本交底适用于8#楼二次结构砌体植筋2、施工准备2.1材料及主要机具：2.1.1植筋胶：植筋胶的材质单和合格证应同时进场。
2.1.2钢筋：钢筋的规格、直径应符合设计要求，且无锈灼和损伤。
2.1.3电锤和钻头：电锤应选用合格产品，钻头的直径应比钢筋的直径大4mm。
2.1.4三级箱：三级箱的漏电开关应灵敏，所用电缆无破损和漏电现象。
2.2作业条件：2.2.1平面放线已完成，并办完预检手续。
2.2.2所用的电源已到位。
2.2.3 地面已清扫干净，墙面植筋位置线已标注完毕。
3、工艺流程标注植筋位置→电锤打眼→用专用钢丝刷清理孔壁→用清水浸泡植筋孔→进行植筋。
4、质量要求1）、在施工前应仔细核对图纸，构造柱纵向受力主筋为4Φ12，墙宽×250，植筋时应预留保护层，外露钢筋应满足搭接要求。
植筋位置在填充墙体的转角处、纵横墙交接处及墙体自由端、洞口宽度大于2m的洞口两侧、沿墙长小于4m（内隔墙遇门窗洞口可适当调整）设置钢筋混凝土构造柱。
2）、门窗洞口与主体结构相连或洞口边填充墙长度小于250mm的，过梁需在主体结构进行植筋，过梁截面为墙宽×150mm，纵向受力主筋为4Φ12，植筋时应预留钢筋保护层，外露钢筋应满足搭接长度要求。
3）、填充墙拉接筋为2Φ6钢筋，从结构面算起，每500mm设置一道，两侧预留保护层。
4）、钢筋植筋的深度和孔径：植筋的孔洞深度应为钢筋直径的15d，孔洞直径为钢筋直径＋4mm。
5、成品保护钢筋植筋完成后24小时内不得对其进行扰动，防止在植筋胶未固化之前扰动降低它的强度。
6、应注意的质量问题打眼完成后必须采用专用钢丝刷把孔壁的浮灰清理干净，使用清水对其进行浸泡，待水渗透完毕没有明水后方能进行植筋工作。
7、质量记录7.1植筋胶的出厂合格证及检验报告。
7.2植筋的拉拔试验报告。
7.3隐检、预检记录。
7.4其它技术文件。
