第六章《尺寸标注》专练1、边长100cm的立方体，按1∶5比例画出其主视图为边长20cm的正方形。
今用mm作单位，在主视图上标注尺寸。
尺寸线位置共四种情况，如图所示。
请在尺寸线附近正确补标出各自的尺寸数字。
答案：2、如图所示的尺寸标注中错误的是A、50的标注B、15的标注C、R10的标注D、φ60的标注3、技术图样的尺寸标注要求正确、完整、清晰、合理，以下尺寸标注示例中，符合国家标准要求的是答案：D 第3题图第2题图第1题图4、如图所示是李刚绘制的图样，图中尺寸标注不正确的地方共有A 、2处B 、3处C 、4处D 、5处5、如图所示的尺寸标注中错误的是A 、R20的标注B 、38的标注C 、Φ8的标注D 、Φ20的标注6、如图所示的尺寸标注，其中错误的是（ ）A 、14的标注B 、32的标注C 、R5的标注D 、R6的标注7、如图所示的尺寸标注中错误的是A 、20的标注B 、60的标注C 、4×R10的标注D 、3×Φ10的标注8、如图所示的尺寸标注中，不正确的标注共有A 、2处B 、3处C 、4处D 、5处9、如图所示的尺寸标注，其中错误的是A 、R23的标注B 、10的标注C 、55的标注D 、60的标注第4题图 第5题图 第6题图 第7题图 第8题图10、如图所示的尺寸标注中错误．．的是 A 、2×φ12的标注 B 、2×φ16的标注 C 、24 D 、2811、如图所示的尺寸标注中错误．．的是 A 、10的标注 B 、20的标注 C 、R16的标注 D 、R15的标注12、如图所示的尺寸标注中错误的是（ ）A 、50的标注B 、R25的标注C 、70的标注D 、R20的标注13、如图所示的尺寸标注中，错误的是：A 、35的标注B 、40的标注C 、65的标注D 、φ60的标注14、如图所示的尺寸标注中，错误的是A.35的标注B.2×Φ25的标注C.R15的标注D.70的标注15、小王同学加工该零件时，发现尺寸标注不全，漏标的尺寸有A ．1处B ．2处C ．3处D ．4处第9题图 第14题图第13题图 第12题图第11题图 第10题图提示：见下图16、如图所示的尺寸标注中，不正确．．．的标注共有 A ．1处 B ．2处 C ．3处 D ．4处17、下列关于图中尺寸标注的分析中，正确的是A 、多标1处B 、少标2处C 、φ60标注错误D 、φ42标注错误提示：少标槽的深度，空心原柱内径大小。

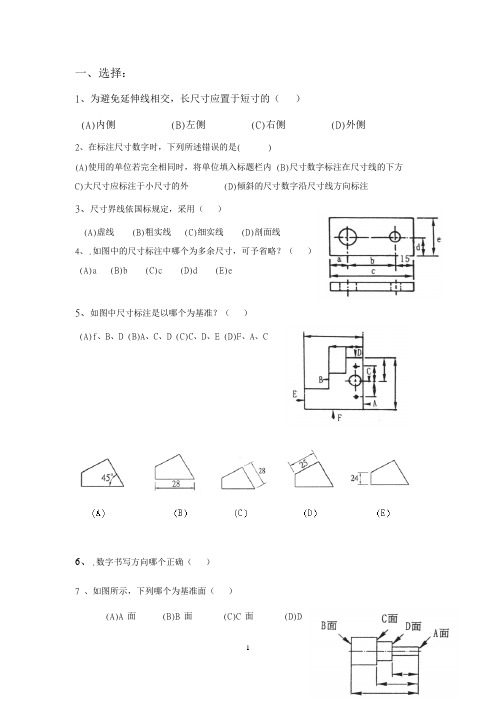

一、选择：1、为避免延伸线相交，长尺寸应置于短寸的（）(A)内侧 (B)左侧 (C)右侧 (D)外侧2、在标注尺寸数字时，下列所述错误的是( )(A)使用的单位若完全相同时，将单位填入标题栏内 (B)尺寸数字标注在尺寸线的下方C)大尺寸应标注于小尺寸的外 (D)倾斜的尺寸数字沿尺寸线方向标注3、尺寸界线依国标规定，采用（）(A)虚线 (B)粗实线 (C)细实线 (D)剖面线4、.如图中的尺寸标注中哪个为多余尺寸，可予省略？（）(A)a (B)b (C)c (D)d (E)e5、如图中尺寸标注是以哪个为基准？（）(A)f、B、D (B)A、C、D (C)C、D、E (D)F、A、C6、.数字书写方向哪个正确（）7 、如图所示，下列哪个为基准面（）(A)A面 (B)B面 (C)C面 (D)D面二、填空：1、标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。
角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
2、组合体的视图上，一般应标注出、和三种尺寸，标注尺寸的起点称为尺寸的。
3、标注尺寸的称为尺寸基准，机器零件在三个方向上，每个方向至少有一个尺寸基准。
4、在组合体的视图上标注尺寸，应做到：、、。
5、零件图的尺寸标注要、、、。
三、标注实例1、不全下列所缺的尺寸，尺寸数值按1:1从图中量取，取整。
（9分）2、补全下图所缺的尺寸，尺寸数值按1:1从图中量取，取整数。
（12′）3、在如图所示的尺寸标注中，下列表述正确的是（）A、尺寸28是定位尺寸，40是总体尺寸，R12多余。
B、尺寸28是定位尺寸，R12是定形尺寸，40多余。
C、尺寸17是定位尺寸，44是定形尺寸，25是总体尺寸D、尺寸φ10是定形尺寸，40,25,60都必须标注。
4、补画组合体视图中所缺的尺寸，尺寸数值按1 ：1直接从图中量取，并取整数。
.1、尺寸标注（1）标注图形的尺寸（2）分析左图尺寸标注的错误，并在右图正确注出。
（3）分析左图尺寸标注的错误，并在右图正确注出。
word范文.word 范文2-1、求各点的第三投影，并填上各点到投影面的距离。
2-4 已知E （22，30，20），F 点在E 点之左10mm ，之下10mm ，之后10mm ；G 点在E 点的正右方12mm ，作出点 E 、F 、G 的三面投影。
A 点距V 面（）、距H 面（）、距W 面（）B 点距V 面（）、距H 面（）、距W 面（）C 点距V 面（）、距H 面（）、距W 面（）D 点距V 面（）、距H 面（）、距W 面（）E 点距V 面（）、距H 面（）、距W 面（）F 点距V 面（）、距H 面（）、距W 面（）2-3、比较A 、B 、C 三点的相对位置。
（上、下）A 点在B 点（左、右）（前、后）（上、下）B 点在C 点（左、右）（前、后）（上、下）C 点在A 点（左、右）（前、后）.word 范文2-5 在立体的投影图上，标出直线的三个投影，并说明其对投影面的相对位置（参照立体图）。
(1)(2)2-6判断下列直线的位置。
AB 是_________线；BK 是_________线；AC 是_________线。
DE 是_________线；DF 是_________线；GH 是_________线。
.AB是，CD是，EF是，MN是。
2-7判别AB和CD两直线的相对位置（平行、相交、交叉）。
2-8 完成平面五边形ABCDE的投影。
2-9 完成正方形ABCD的两面投影。
word范文word 范文2-10 如图中平面A 所示，在投影图中标出各平面的三个投影，2-11 补画各平面图形的第三面投影，并填写它们是何种位置平面。
并写出属何种位置平面。
_________面__________面A 是_________面；B 是_________面；C 是_________面；D 是_________面。
一、选择：1、为避免延伸线相交，长尺寸应置于短寸的（）(A)内侧 (B)左侧 (C)右侧 (D)外侧2、在标注尺寸数字时，下列所述错误的是( )(A)使用的单位若完全相同时，将单位填入标题栏内 (B)尺寸数字标注在尺寸线的下方C)大尺寸应标注于小尺寸的外 (D)倾斜的尺寸数字沿尺寸线方向标注3、尺寸界线依国标规定，采用（）(A)虚线 (B)粗实线 (C)细实线 (D)剖面线4、.如图中的尺寸标注中哪个为多余尺寸，可予省略？（）(A)a (B)b (C)c (D)d (E)e5、如图中尺寸标注是以哪个为基准？（）(A)f、B、D (B)A、C、D (C)C、D、E (D)F、A、C6、.数字书写方向哪个正确（）7 、如图所示，下列哪个为基准面（）(A)A面 (B)B面 (C)C面 (D)D面二、填空：1、标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。
角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
2、组合体的视图上，一般应标注出、和三种尺寸，标注尺寸的起点称为尺寸的。
3、标注尺寸的称为尺寸基准，机器零件在三个方向上，每个方向至少有一个尺寸基准。
4、在组合体的视图上标注尺寸，应做到：、、。
5、零件图的尺寸标注要、、、。
三、标注实例1、不全下列所缺的尺寸，尺寸数值按1:1从图中量取，取整。
（9分）2、补全下图所缺的尺寸，尺寸数值按1:1从图中量取，取整数。
（12′）3、在如图所示的尺寸标注中，下列表述正确的是（）A、尺寸28是定位尺寸，40是总体尺寸，R12多余。
B、尺寸28是定位尺寸，R12是定形尺寸，40多余。
C、尺寸17是定位尺寸，44是定形尺寸，25是总体尺寸D、尺寸φ10是定形尺寸，40,25,60都必须标注。
4、补画组合体视图中所缺的尺寸，尺寸数值按1 ：1直接从图中量取，并取整数。
1、尺寸标注（1）标注图形的尺寸（2）分析左图尺寸标注的错误，并在右图正确注出。
（3）分析左图尺寸标注的错误，并在右图正确注出。
1 / 792 / 792-1、求各点的第三投影，并填上各点到投影面的距离。
2-4 已知E （22，30，20），F 点在E 点之左10mm ，之下10mm ，之后 10mm ；G 点在E 点的正右方12mm ，作出点E 、F 、G 的三面投影。
A 点距V 面（ ）、距H 面（ ）、距W 面（ ）B 点距V 面（ ）、距H 面（ ）、距W 面（ ）C 点距V 面（ ）、距H 面（ ）、距W 面（ ）D 点距V 面（ ）、距H 面（ ）、距W 面（ ）E 点距V 面（ ）、距H 面（ ）、距W 面（ ）F 点距V 面（ ）、距H 面（ ）、距W 面（ ）2-3、比较A 、B 、C 三点的相对位置。
（上、下）A 点在B 点 （左、右）（前、后）（上、下）B 点在C 点 （左、右）（前、后）（上、下）C 点在A 点 （左、右）（前、后）3 / 792-5 在立体的投影图上，标出直线的三个投影，并说明其对投影面的相对位置（参照立体图）。
(1) (2)2-6判断下列直线的位置。
AB 是_________线；BK 是_________线；AC 是_________线。
DE 是_________线；DF 是_________线； GH 是_________线。
AB是，CD是，EF是，MN是。
2-7判别AB和CD两直线的相对位置（平行、相交、交叉）。
2-8 完成平面五边形ABCDE的投影。
2-9 完成正方形ABCD的两面投影。
4 / 795 / 792-10 如图中平面A 所示，在投影图中标出各平面的三个投影， 2-11 补画各平面图形的第三面投影，并填写它们是何种位置平面。
并写出属何种位置平面。
_________面 __________面A 是_________面；B 是_________面；C 是_________面；D 是_________面。
一、选择：1、为避免延伸线相交，长尺寸应置于短寸的（）(A)内侧(B) 左侧(C) 右侧(D) 外侧2、在标注尺寸数字时，下列所述错误的是( )(A)使用的单位若完全相同时，将单位填入标题栏内(B)尺寸数字标注在尺寸线的下方C)大尺寸应标注于小尺寸的外(D) 倾斜的尺寸数字沿尺寸线方向标注3、尺寸界线依国标规定，采用（）(A) 虚线(B) 粗实线(C) 细实线(D) 剖面线4、.如图中的尺寸标注中哪个为多余尺寸，可予省略？（）(A)a (B)b (C)c (D)d (E)e5、如图中尺寸标注是以哪个为基准？（）(A)f 、B、D(B)A、C、D(C)C、D、E(D)F、A、C6、.数字书写方向哪个正确（）7、如图所示，下列哪个为基准面（）(A)A 面(B)B 面(C)C 面(D)D面二、填空：1、标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。
角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
2、组合体的视图上，一般应标注出、和三种尺寸，标注尺寸的起点称为尺寸的。
3、标注尺寸的称为尺寸基准，机器零件在三个方向上，每个方向至少有一个尺寸基准。
4、在组合体的视图上标注尺寸，应做到：、、。
5、零件图的尺寸标注要、、、。
三、标注实例1、不全下列所缺的尺寸，尺寸数值按1:1从图中量取，取整。
（9分）2、补全下图所缺的尺寸，尺寸数值按1:1从图中量取，取整数。
（12′）3、在如图所示的尺寸标注中，下列表述正确的是（）A、尺寸28是定位尺寸，40是总体尺寸，R12多余。
B、尺寸28是定位尺寸，R12是定形尺寸，40多余。
C、尺寸17是定位尺寸，44是定形尺寸，25是总体尺寸D、尺寸φ10是定形尺寸，40,25,60都必须标注。
4、补画组合体视图中所缺的尺寸，尺寸数值按1：1直接从图中量取，并取整数。
5/5。
五、尺寸标注与图案填充一、单选题（共50题，50分）1、快速标注的命令是。
A、 QDIMLINEB、 QDIMC、 QLEADERD、 DIM正确答案： B2、使用快速标注命令标注圆或圆弧时,不能自动标注。
A、半径B、基线C、圆心D、直径正确答案： C3、用于标注多行文本、表格文本和下划线文本等特殊文字的命令是。
A、 MTEXTB、 TEXTC、 DTEXTD、 DDEDIT正确答案： A4、如果填充边界内有文字对象,在孤岛检测样式为普通形式创建图案填充时,说法正确的是。
A、系统提示是否填充覆盖文字对象B、在填充图案时会覆盖文字对象C、在填充图案时这些填充的对象会在文字部分自动断开D、在填充图案时会覆盖文字对象,但鼠标移近文字对象时会亮显正确答案： C5、在AutoCAD中,能否对填充的图案进行裁减。
A、不可以,图案是一个整体B、可以,将其分解后C、可以,直接修剪D、不可以,图案是不可以编辑的正确答案： C6、如图所示,当孤岛显示样式为普通时,若希望填充出右图所示效果,需要在图案填充的"边界"选项组中添加选择哪些对象。
A、选择圆A.B.C.DB、选择圆A.C.E.FC、选择圆B.DD、选择圆A.F正确答案： A7、开始连续标注尺寸时,要求用户事先标出一个尺寸,该尺寸可以是。
A、线性型尺寸B、角度型尺寸C、坐标型尺寸D、以上都可以正确答案： D8、所有尺寸标注共用一条尺寸界线的是。
A、基线标注B、连续标注C、引线标注D、公差标注正确答案： A9、在TEXT命令中,在提示TEXT:输入%%P0.2,得到实际文本为________。
A、 0.2B、 0.2°C、 0.2%D、 ±0.2正确答案： D10、在AutoCAD中,若想在输入文本时可灵活改变字符高度,在STYLE命令中,提示“HEIGHT<10.9000>”下输入________即可。
A、任意大的正数后回车B、一个负数后回车C、 0 后回车D、直接回车正确答案： C11、在TEXT命令中,在提示TEXT:输入0.2%%D,得到的实际文本为________。
1、尺寸标注（1）标注图形的尺寸（2）分析左图尺寸标注的错误，并在右图正确注出。
（3）分析左图尺寸标注的错误，并在右图正确注出。
2-1、求各点的第三投影，并填上各点到投影面的距离。
2-4 已知E （22，30，20），F 点在E 点之左10mm ，之下10mm ，之后 10mm ；G 点在E 点的正右方12mm ，作出点E 、F 、G 的三面投影。
A 点距V 面（ ）、距H 面（ ）、距W 面（ ）B 点距V 面（ ）、距H 面（ ）、距W 面（ ）C 点距V 面（ ）、距H 面（ ）、距W 面（ ）D 点距V 面（ ）、距H 面（ ）、距W 面（ ）E 点距V 面（ ）、距H 面（ ）、距W 面（ ）F 点距V 面（ ）、距H 面（ ）、距W 面（ ）2-3、比较A 、B 、C 三点的相对位置。
（上、下）A 点在B 点 （左、右）（前、后）（上、下）B 点在C 点 （左、右）（前、后）（上、下）C 点在A 点 （左、右）（前、后）。
2-5 在立体的投影图上，标出直线的三个投影，并说明其对投影面的相对位置（参照立体图）。
(1) (2)2-6判断下列直线的位置。
AB 是 ， CD 是 ， EF 是 ， MN 是 。
AB 是_________线；BK 是_________线；AC 是_________线。
DE 是_________线；DF 是_________线； GH 是_________线。
2-7判别AB 和CD 两直线的相对位置（平行、相交、交叉）。
2-8 完成平面五边形ABCDE 的投影。
2-9 完成正方形ABCD 的两面投影。
2-10 如图中平面A 所示，在投影图中标出各平面的三个投影，2-11补画各平面图形的第三面投影，并填写它们是何种位置平面。
并写出属何种位置平面。
2-12 判别图中所指的表面是曲面或平面，如果为平面，指出它属于哪一类平面。
_________面__________面A是_________面；B是_________面；C是_________面；D是_________面。
通用技术 -三视图的尺寸标明[ 复习稳固 ]1．连线题，请将立体图和相应的三视图连在一同【知识点】（1）、三视图的性质一：A、主视图反应形体的和；俯视图反应形体的和；左视图反应形体的和；（2）、三视图的性质二：1、主视图与俯视图：； 2 、主视图与左视图：；3、俯视图与左视图：；（3）、形体的尺寸标明：A、尺寸界限： |尺寸界限用细实线绘制，并由图形的轮廓线、轴线或对称中心处引出，也可利用轮廓线、轴线或对称中心作尺寸线。
B、尺寸线：←→尺寸线用细实线绘制。
尺寸线一定独自画出，不可以与其余图线重合或在其延伸线上。
一般采纳箭头作为尺寸线终端。
C、尺寸数字： 5图样上所注尺寸表示形体的真切大小，形体的真切大小与图样的大小及画图的正确度没关。
图样上的尺寸，以 __________为单位时，不注写单位，不然一定注明。
线性尺寸的尺寸数字一般注写在尺寸线___________或此中止处，水平方向尺寸字头____________ ，垂直方向尺寸数字写在尺寸线的__________且字头 ____________。
（4）标明举例：尺寸界限超出箭头2mm ，尺寸线与尺寸线，尺寸线与轮廓线相距5-7mm 。
直径：符号为________，整圆或大于半圆的圆弧需要标明直径。
标明直径的方式有多种，采纳何种方式往常由圆的大小和地点来决定。
半径：符号为 ________，半圆或许不足半圆的圆弧需要标明半径。
标明半径的方式也有多种，采纳方式也应依据圆弧的尺寸与地点来确立。
【稳固练习】以下单位一致为毫米（mm ）：1、请依据供给的尺寸为视1、总长为： 24，高为18；2、\3、4，两圆心2、两圆的直径为：4、之间的距离是：16，圆心5、的高度为： 14；3、圆弧的半径为4；4、下边凹槽的高度为：3，长度为 8 ；6、7、图作尺寸标明：2、检查图 A 中尺寸标明的错误，按正确的尺寸标明法标明在右侧的图 B 中图 B 图 A。
