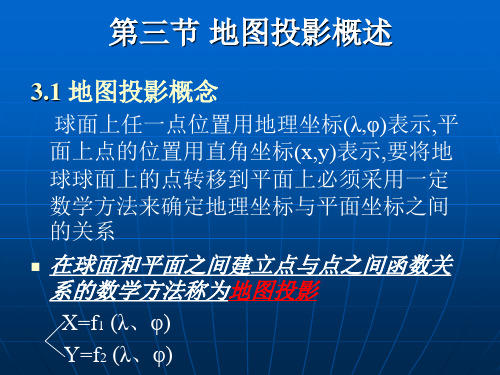

第三章地图投影的基本原理§1 1 地图投影基本概念地图投影基本概念地图投影基本概念§2 2 地图投影基本理论地图投影基本理论地图投影基本理论§1 地图投影基本概念一、地图投影的概念和实质二、地图投影的研究对象及任务地图投影——在球面与平面之间建立点与点之间对应函数关系的数学方法。
研究地图投影的理论、方法、应用和变换等学问的科学，称地图投影学或数学制图学。
{),(),(21λϕλϕf y f x ==一、地图投影基本方法1．几何透视法——利用透视线的关系，将地球体面上的点投影到投影面上的一种投影方法。
2．数学分析法——在球面与投影面之间建立点与点的函数关系，在平面上确定坐标网的一种投影方法。
实施投影时，①球面上一些经纬线的交点展绘在平面上；②对应连接经线和纬线，构成经纬网，球面上的点，按其经纬度转绘在平面上。
二、地图投影的基本概念地图投影原理证明，在一般情况下，椭球表面上无限小的圆圈投影到平面上为一椭圆，称之为变形椭圆（变形椭圆（ellipse of distortion ellipse of distortion ellipse of distortion））。
即，图形的比例尺不仅取决于点位，而且可能随着该点上方向的不同而变化。
因此，可分为主比例尺和局部比例尺。
主比例尺---等于地球椭球模型的比例尺。
局部比例尺---是作为地图上无限短的线段与椭球面上相应线段之比值。
取地面上一个微分圆，将它投影后变为椭圆（除个别为正圆外，一般皆为椭圆），通过研究其在投影平面上的变化，作为地图投影变形的几何解释，这样的椭圆称为变形椭圆（TissotTissot’’s indicatrix 蒂索指线）。
只要有投影就会产生变形；对某一地图投影来讲，不存在这种变形，就一定存在另一种或两种变形。
人们只有掌握地图投影变形性质和规律，才能有目的地支配和控制地图投影的变形。
§2 地图投影的变形Tissot’’s TheoremTissot一、长度变形二、角度变形三、面积变形四、等变形线M.A. Tissot’s Theorem定律底索法国数学家无论采用何种转换方法，球面上每一点至少有一对正交方向线，在投影平面上仍能保持其正交关系。
