亚龙YL-235型光机电一体化装置培训内容

亚龙YL-235型光机电一体化装置培训内容

D1．
D2．
的要求：
1、指定为同一种类的软元件。如位软元件S、M、X、Y及字软元件 KnX、 KnY、 KnM、 KnS、T、C、D、V、Z。 2、D1的编号要小于D2的编号。 3、D1、D2应同为16位数据或同为32位数据。
正常停止的实现
M8002 S0
X1
FNC40 S20 S100
Y0
X0
S20
X1 M8002
FNC40 S20 S100
Y0
（停止控制）
S0
（启动）X0 S20
SET
S0
M8040
RST
SET Y1
Y1
X4
X0
当X4闭合后，激活M8040，状态被禁止转移。
只有按下启动按钮X0，切断M8040，状态才能 在执行完成后（用时间控制转移的状态，必须将按 钮按住至状态运行到设定值）进行转移。
LD＜
LD ＜＞ LD≤ LD≥
（S1） ＜ （S2）
（S1） ＜＞ （S2） （S1） ≤ （S2） （S1） ≥ （S2）
238
240 241 242
AND ≥
OR= OR ＞ OR ＜
（S1） ≥ （S2）
（S1）=（S2） （S1） ＞ （S2） （S1） ＜ （S2）
232
233
AND=
AND ＞
P1
X3
X4
Y3
Y4 COM
连续 单周期
单步
K2 X5 X6 COM
用按钮控制进入系统待机状态（S0）
系统通电后，按下待机控制按钮SB1（X0），系统就进入待机状态；在各部 件都处于复位状态后，绿色指示灯发光，指示可以下料。
M8002

单片机控制装置安装与调试技能比赛

单片机控制装置安装与调试技能比赛

电源线和信号线使用不同颜色的接线 ，线路 连接前应断开电源 ，线路要分别捆扎固定； 注意走线路径， 以模块为基本单元的电气接 线图 ，会使用总线和网络标号； 注意绘图规范性；


4.4 程序调试 编写程序，通过调试达到“控制装置”的 控制要求。 以模块为基本单元的子程序设计 ，主程序流 程设计； 审题细节的把握， 熟练使用C51语言开发， 掌握在线调试仿真工具的使用； 会使用万用表等工具，结合装置现象，分步 调试。 注意循序渐进地完成各项功能。

4.2 模块选择 通过需求分析，很容易判断模块的取舍。 一般 地，基本模块有： （1）电源模块 （2）主机模块 （3） 指令模块 （4） 显示模块 值得一提的是，模块位置的布局可能会影响 到线路的连接、调试的便利。
4.3 线路连接 结合单片机原理、模块电路，连接线路，注意 连线规范性：


隔离驱动（光藕，继电器）；
内部定时器、中断的使用； 各独立模块的电路原理、接线方法、子程序设计； 51单片机的开发过程； 语言的开发能力（C或汇编）；
4. 考核内容
试题以工作任务书为总体要求，以结合实际描述的“单片机 控制
装置”为任务目标，要求选手在4.5小时内分别完成以下几项 任 务要求：

需求分析


模块选择
线路连接 程序调试


理论知识
工艺绘图
完成所要求的“单片机控制装置”这一完整的单片机系统。

4.1 需求分析

试题以结合实际描述的 单片机控制装置”为 任务目标。 要求选手能够正确审题。 从工程 语言描述的实际产品或系 统中理顺该控制装 置或系统的以下问题：
人机界面设计采用何种方式实现？怎么连？ 控制对象用什么电路实现？怎么连？ 检测对象用什么电路实现？怎么连？ 整个系统主流程如何？

单片机控制装置与调试任务六 数码管显示应用

单片机控制装置与调试任务六 数码管显示应用

该数组共有5个元素，每个元素由不同的下标表示，分别为buffer[0]，buffer[1]，buffer[2]，buffer[3]和buffer[4]。
为了稳定发光,再延时一段时间,之后加人熄灭数码管进行消隐,主要防止显示有拖尾现象。
{ cs1=0;cs2=1;
//选中段码锁存IC
for(i=0;i<9;i++)
效，然后送数据，先送段选，然后再送位选，最后CP脉冲高电平使的
数据输出。
2．动态扫描的基本流程 以从高位到低位扫描显示为例, 动态扫描的基本流
程是: （1）送段码
①送最高位的段码到总线。
②拉低cs1,置位cs2。 ③用wr线发送锁存脉冲。 （2）送位码 ①送第七个通道(Q8)位选数据到总线。 ②拉低cs2,置位cs1。 ③同样用wr线发送锁存脉冲。第七个通道(Q8)导通, 第一位数码管点亮。
/例* 8如位，数一码个管3从位左数到字右变依量次tem显p示要“D在n0高L，阻ED1态，七2段，数3码，管4，显×↑，示5其，“6，百7、”十八HH、个个数”字各的个C语位××言上程的序数字*/ 。无无输输出出
port=tab[disbuf[i]];wr=1;wr=0;
//送段码,锁存数据
图5-1所示为常见的各种数码管的外形。
{ while(1)
//while循环
disbuf[1]=tab[1];
//分别为"0、1、2、3、4、5、6、7"
(2) 定义共阳极字形编码表(数字0~9)
在建立数组的时候,注意字型码的排列次序,段码对表头的偏移位置就是该数值的段码,这种排列方法很便于显示数据
因此可将LED各段码与数据位建立如表4-1所示的对应关系。

2010年全中等职业学校学生职业技能大赛

2010年全中等职业学校学生职业技能大赛

2010年全省中等职业学校学生职业技能大赛暨全国职业院校技能大赛选拔赛单片机控制装置安装与调试项目竞赛技术文件一、竞赛内容根据工作任务书，参赛选手应独立完成下列工作任务：1. 按工作任务书设定的单片机控制装置，在赛场提供的元器件模块上选择装置的控制元件和器件；2. 按工作任务书给定的单片机控制装置工作要求，绘制电气控制接线方框图并连接电路；3. 根据工作任务书设定的单片机控制装置的工作要求编写单片机控制程序；4. 调试单片机控制程序和元件的有关参数并下载程序，达到工作任务书设定的工作要求和技术要求。

二、竞赛时限和组织方式竞赛时限为240分钟，参赛选手独立完成比赛任务。

三、赛场提供的设备和器材1. 赛场提供亚龙YL-236型单片机控制功能实训考核台，实训考核台主要配置如下表：2.编程软件：keil uv2，万利V３，可用汇编语言或C语言编程；3.工作任务设定的单片机控制装置；4.连接单片机控制装置电气线路必须的导线。

四、选手自备工具1.连接电路的工具：螺丝刀（不允许用电动螺丝刀）、剥线钳、电工钳、尖嘴钳等；2.电路和元件检查工具：万用表；3.元件器件安装工具：活动扳手，内、外六角扳手（不允许用电动扳手）等；4.试题作答工具：圆珠笔或签字笔、HB和B型铅笔、三角尺等。

五、评分标准根据在规定的时间内选手完成工作任务的情况，结合工业和信息化部电子设备装调工职业标准高级工的技能要求进行评分。

选手有下列情形，需从比赛成绩中扣分：①在完成工作任务并交卷后，出现电路短路扣30分；②在完成工作任务的过程中，因违反操作规程影响自己或他人比赛，扣1-5分；③损坏赛场提供的设备，污染赛场环境，工具遗忘在赛场等不符合职业规范的行为，视情节扣1-5分。

有关于YL-236的一些经验

有关于YL-236的一些经验

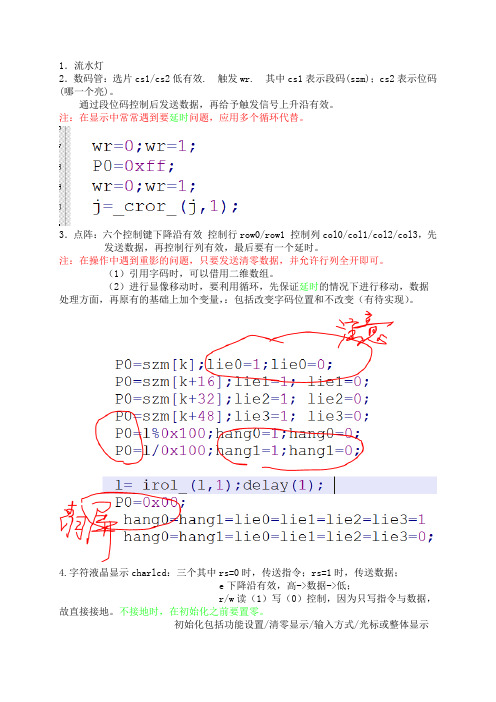

1．流水灯2．数码管：选片cs1/cs2低有效. 触发wr. 其中cs1表示段码(szm)；cs2表示位码(哪一个亮)。

通过段位码控制后发送数据，再给予触发信号上升沿有效。

注：在显示中常常遇到要延时问题，应用多个循环代替。

3．点阵：六个控制键下降沿有效控制行row0/row1 控制列col0/col1/col2/col3，先发送数据，再控制行列有效，最后要有一个延时。

注：在操作中遇到重影的问题，只要发送清零数据，并允许行列全开即可。

（1）引用字码时，可以借用二维数组。

（2）进行显像移动时，要利用循环，先保证延时的情况下进行移动，数据处理方面，再原有的基础上加个变量，：包括改变字码位置和不改变（有待实现）。

4.字符液晶显示charlcd：三个其中rs=0时，传送指令；rs=1时，传送数据；e下降沿有效，高->数据->低；r/w读（1）写（0）控制，因为只写指令与数据，故直接接地。

不接地时，在初始化之前要置零。

初始化包括功能设置/清零显示/输入方式/光标或整体显示/显示光标；注：显示文字时，要用到字码，除了系统自带外，很多要自己写入（在初始化中），先写指令设置CGROM地址0x40（将CGROM送入AC中），再传入数据。

显示时以发送数据的形式发送，若这是第一个造字符，即发送xieshuju(0)。

时间的变化只需要是变量自加即可，然后加入数据的限制。

5.液晶显示12964：六个控制键包括rs=0时，传送指令；rs=1时，传送数据；rw读（1）写（0）控制，因为只写指令与数据，故直接接地。

不接地时，在初始化之前要置零。

e读写使能，高电平有效，下降沿锁定数据。

高-数据->低；cs1和cs2控制左右两片，高电平有效。

rst复位开关，低有效，高正常工作。

初始化包括：打开开关设置（0x3f）开显示cs1=1cs2=1;扫描页（8）+列（64），再送数据。
