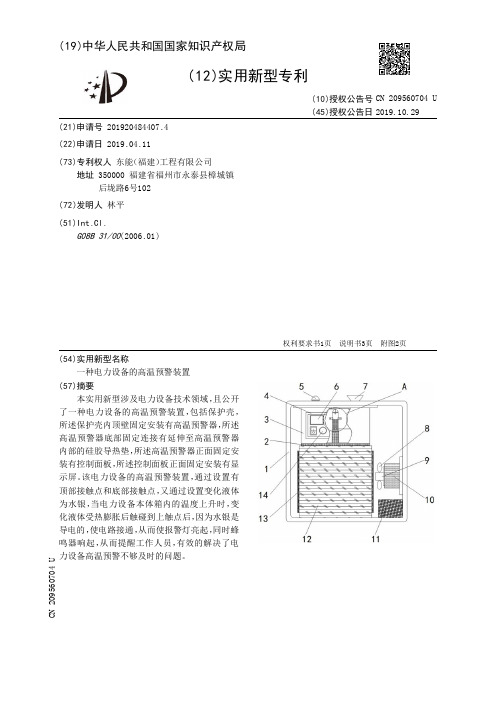

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920484407.4(22)申请日 2019.04.11(73)专利权人 东能（福建）工程有限公司地址 350000 福建省福州市永泰县樟城镇后垅路6号102(72)发明人 林平　(51)Int.Cl.G08B 31/00(2006.01)(54)实用新型名称一种电力设备的高温预警装置(57)摘要本实用新型涉及电力设备技术领域，且公开了一种电力设备的高温预警装置，包括保护壳，所述保护壳内顶壁固定安装有高温预警器，所述高温预警器底部固定连接有延伸至高温预警器内部的硅胶导热垫，所述高温预警器正面固定安装有控制面板，所述控制面板正面固定安装有显示屏。

该电力设备的高温预警装置，通过设置有顶部接触点和底部接触点，又通过设置变化液体为水银，当电力设备本体箱内的温度上升时，变化液体受热膨胀后触碰到上触点后，因为水银是导电的，使电路接通，从而使报警灯亮起，同时蜂鸣器响起，从而提醒工作人员，有效的解决了电力设备高温预警不够及时的问题。

权利要求书1页 说明书3页 附图2页CN 209560704 U 2019.10.29C N 209560704U权　利　要　求　书1/1页CN 209560704 U1.一种电力设备的高温预警装置，包括保护壳（1），其特征在于：所述保护壳（1）内顶壁固定安装有高温预警器（3），所述高温预警器（3）底部固定连接有延伸至高温预警器（3）内部的硅胶导热垫（2），所述高温预警器（3）正面固定安装有控制面板（4），所述控制面板（4）正面固定安装有显示屏（6），所述控制面板（4）正面固定安装有位于显示屏（6）顶部的控制按钮（14），所述高温预警器（3）顶部固定安装有贯穿保护壳（1）内顶壁且延伸至保护壳（1）顶部的报警灯（5），所述高温预警器（3）顶部固定安装有贯穿保护壳（1）内顶壁且延伸至保护壳（1）顶部的蜂鸣器（7），所述高温预警器（3）背面内壁固定安装有安装夹（19），所述安装夹（19）正面固定安装有位于硅胶导热垫（2）顶部的感应管（16），所述感应管（16）内部填充有变化液体（18），所述感应管（16）内部固定安装有位于变化液体（18）内部的底部接触点（17），所述感应管（16）左右两侧内壁之间固定连接有位于变化液体（18）顶部的固定板（15），所述固定板（15）底部固定连接有顶部接触点（20），所述保护壳（1）内部固定安装有电力设备本体（12），所述电力设备本体（12）左右两侧均固定安装有散热网（13），所述保护壳（1）右侧内壁固定安装有旋转电机（10），所述旋转电机（10）左侧固定安装有转轴（9），所述转轴（9）外部固定连接有风叶（8），所述保护壳（1）内底壁固定安装有位于旋转电机（10）底部的蓄电池组（11）。

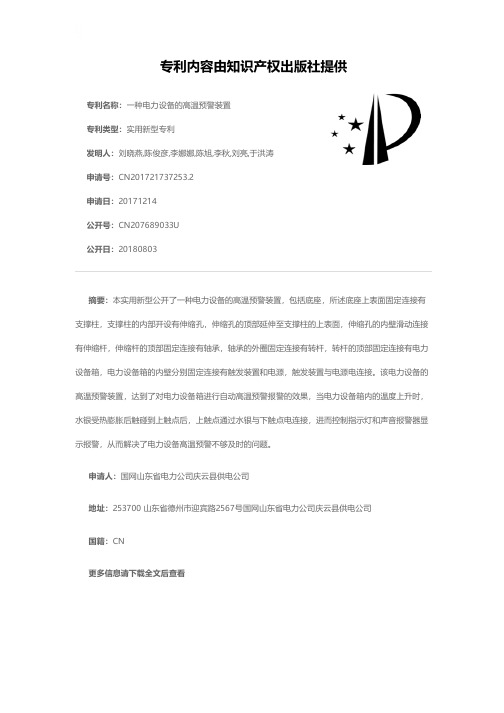

专利名称：一种电力设备的高温预警装置
专利类型：实用新型专利
发明人：刘晓燕,陈俊彦,李娜娜,陈旭,李秋,刘亮,于洪涛申请号：CN201721737253.2
申请日：20171214
公开号：CN207689033U
公开日：
20180803
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电力设备的高温预警装置，包括底座，所述底座上表面固定连接有支撑柱，支撑柱的内部开设有伸缩孔，伸缩孔的顶部延伸至支撑柱的上表面，伸缩孔的内壁滑动连接有伸缩杆，伸缩杆的顶部固定连接有轴承，轴承的外圈固定连接有转杆，转杆的顶部固定连接有电力设备箱，电力设备箱的内壁分别固定连接有触发装置和电源，触发装置与电源电连接。

该电力设备的高温预警装置，达到了对电力设备箱进行自动高温预警报警的效果，当电力设备箱内的温度上升时，水银受热膨胀后触碰到上触点后，上触点通过水银与下触点电连接，进而控制指示灯和声音报警器显示报警，从而解决了电力设备高温预警不够及时的问题。

申请人：国网山东省电力公司庆云县供电公司
地址：253700 山东省德州市迎宾路2567号国网山东省电力公司庆云县供电公司
国籍：CN
更多信息请下载全文后查看。

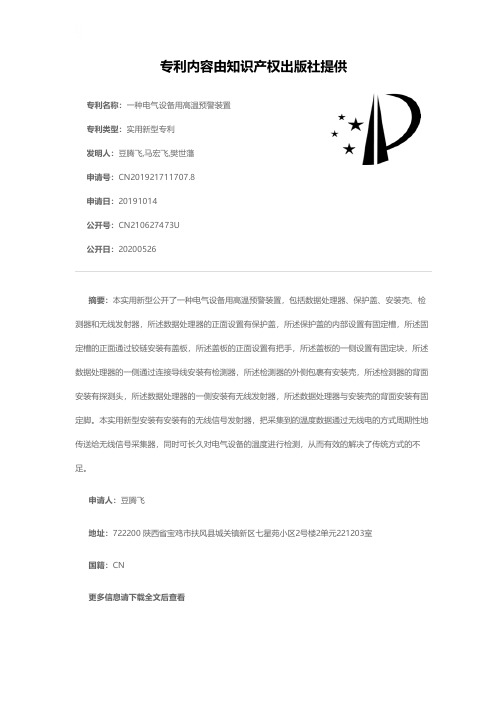

专利名称：一种电气设备用高温预警装置专利类型：实用新型专利
发明人：豆腾飞,马宏飞,樊世藩
申请号：CN201921711707.8
申请日：20191014
公开号：CN210627473U
公开日：
20200526
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电气设备用高温预警装置，包括数据处理器、保护盖、安装壳、检测器和无线发射器，所述数据处理器的正面设置有保护盖，所述保护盖的内部设置有固定槽，所述固定槽的正面通过铰链安装有盖板，所述盖板的正面设置有把手，所述盖板的一侧设置有固定块，所述数据处理器的一侧通过连接导线安装有检测器，所述检测器的外侧包裹有安装壳，所述检测器的背面安装有探测头，所述数据处理器的一侧安装有无线发射器，所述数据处理器与安装壳的背面安装有固定脚。

本实用新型安装有安装有的无线信号发射器，把采集到的温度数据通过无线电的方式周期性地传送给无线信号采集器，同时可长久对电气设备的温度进行检测，从而有效的解决了传统方式的不足。

申请人：豆腾飞
地址：722200 陕西省宝鸡市扶风县城关镇新区七星苑小区2号楼2单元221203室
国籍：CN
更多信息请下载全文后查看。

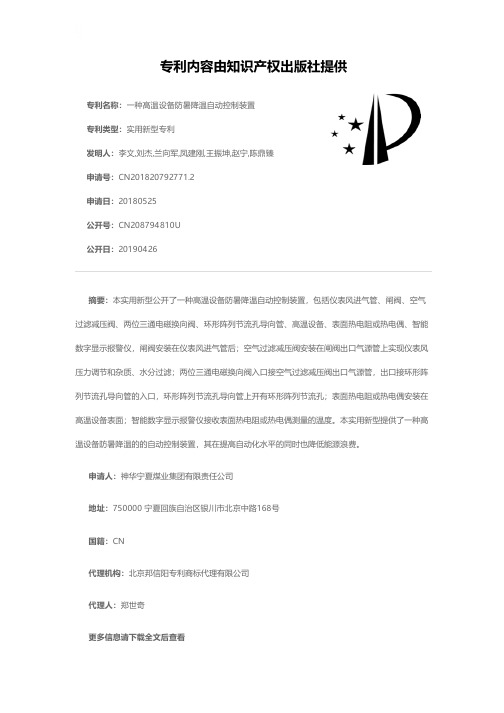

专利名称：一种高温设备防暑降温自动控制装置
专利类型：实用新型专利
发明人：李文,刘杰,兰向军,凤建刚,王振坤,赵宁,陈鼎臻申请号：CN201820792771.2
申请日：20180525
公开号：CN208794810U
公开日：
20190426
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高温设备防暑降温自动控制装置，包括仪表风进气管、闸阀、空气过滤减压阀、两位三通电磁换向阀、环形阵列节流孔导向管、高温设备、表面热电阻或热电偶、智能数字显示报警仪，闸阀安装在仪表风进气管后；空气过滤减压阀安装在闸阀出口气源管上实现仪表风压力调节和杂质、水分过滤；两位三通电磁换向阀入口接空气过滤减压阀出口气源管，出口接环形阵列节流孔导向管的入口，环形阵列节流孔导向管上开有环形阵列节流孔；表面热电阻或热电偶安装在高温设备表面；智能数字显示报警仪接收表面热电阻或热电偶测量的温度。

本实用新型提供了一种高温设备防暑降温的的自动控制装置，其在提高自动化水平的同时也降低能源浪费。

申请人：神华宁夏煤业集团有限责任公司
地址：750000 宁夏回族自治区银川市北京中路168号
国籍：CN
代理机构：北京邦信阳专利商标代理有限公司
代理人：郑世奇
更多信息请下载全文后查看。

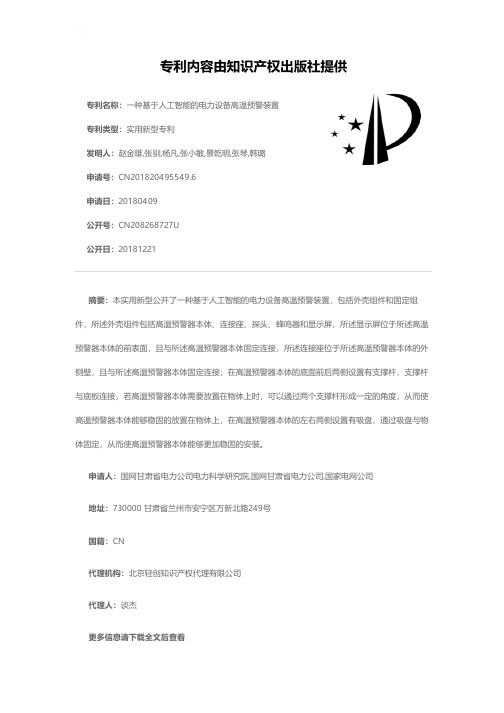

专利名称：一种基于人工智能的电力设备高温预警装置专利类型：实用新型专利
发明人：赵金雄,张驯,杨凡,张小敏,景乾明,张琴,韩璐
申请号：CN201820495549.6
申请日：20180409
公开号：CN208268727U
公开日：
20181221
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种基于人工智能的电力设备高温预警装置，包括外壳组件和固定组件，所述外壳组件包括高温预警器本体、连接座、探头、蜂鸣器和显示屏，所述显示屏位于所述高温预警器本体的前表面，且与所述高温预警器本体固定连接，所述连接座位于所述高温预警器本体的外侧壁，且与所述高温预警器本体固定连接；在高温预警器本体的底面前后两侧设置有支撑杆，支撑杆与底板连接，若高温预警器本体需要放置在物体上时，可以通过两个支撑杆形成一定的角度，从而使高温预警器本体能够稳固的放置在物体上，在高温预警器本体的左右两侧设置有吸盘，通过吸盘与物体固定，从而使高温预警器本体能够更加稳固的安装。

申请人：国网甘肃省电力公司电力科学研究院,国网甘肃省电力公司,国家电网公司
地址：730000 甘肃省兰州市安宁区万新北路249号
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：谈杰
更多信息请下载全文后查看。

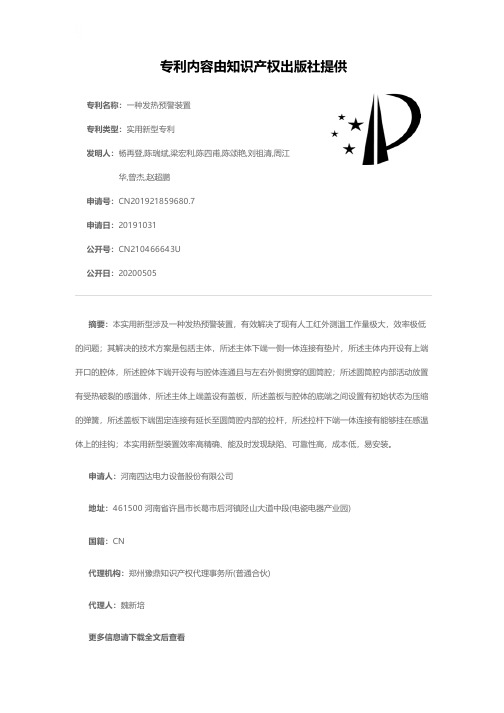

专利名称：一种发热预警装置
专利类型：实用新型专利
发明人：杨再登,陈瑞斌,梁宏利,陈四甫,陈颂艳,刘祖清,周江华,曾杰,赵超鹏
申请号：CN201921859680.7
申请日：20191031
公开号：CN210466643U
公开日：
20200505
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种发热预警装置，有效解决了现有人工红外测温工作量极大，效率极低的问题；其解决的技术方案是包括主体，所述主体下端一侧一体连接有垫片，所述主体内开设有上端开口的腔体，所述腔体下端开设有与腔体连通且与左右外侧贯穿的圆筒腔；所述圆筒腔内部活动放置有受热破裂的感温体，所述主体上端盖设有盖板，所述盖板与腔体的底端之间设置有初始状态为压缩的弹簧，所述盖板下端固定连接有延长至圆筒腔内部的拉杆，所述拉杆下端一体连接有能够挂在感温体上的挂钩；本实用新型装置效率高精确、能及时发现缺陷、可靠性高，成本低，易安装。

申请人：河南四达电力设备股份有限公司
地址：461500 河南省许昌市长葛市后河镇陉山大道中段(电瓷电器产业园)
国籍：CN
代理机构：郑州豫鼎知识产权代理事务所(普通合伙)
代理人：魏新培
更多信息请下载全文后查看。
