液晶电视机整机验收标准1、主题内容与适用范围本检验规范规定了我公司3D液晶电视机生产、检验的依据，主要包括QC检验、日抽样检验、样本抽取、出厂验收等。
2、一般要求3.2、使用条件使用条件由产品标准规定。
3.3、正常测试条件在下列范围内的湿度、温度和气压的任意组合条件下进行测量。
环境温度：15℃～35℃；相对湿度：45%～75%；大气压力：86KPa～106Kpa；在上述测试条件下，被测设备应满足其性能规范，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能规范，并允许被测设备在更为极端的条件下储存。
3.4、互连配接要求TFT LCD-TV液晶平面显示器/电视接收机应有复合视频输入接口，还可带有分量信号输入接口，如果与计算机连接，还应有VGA接口，对于TFT LCD-TV液晶平面电视接收机，应具备电视射频输入信号接入端子，至少支持PAL I/DK信号的解调及解码显示，并应符合GB 12281和GB/T 15859中的有关规定。
3、QC检验要求和内容4.1、检验方式QC检验方式采取在线检验方式。
在整机生产的重要环节和最后环节设置QC，对整机生产的全过程进行全数检验。
4.2、检验项目A、外观、结构、内部工艺质量检验B、图象、伴音质量检验C、功能质量检验D、安全、电磁兼容质量检验4.3、检验方法和要求按工序操作工艺文件的内容和要求进行检查。
4.4、质量记录和处理凡在在线检验过程中出现的有缺陷的半成品机器，均要求在流程卡上注明故障现象或故障部位，并将坏机打入前道工序维修，不得流入下道工序。
经前道工序修复后方可重新提交检验。
检验人员每天作好检验记录，汇总后提交上级质量主管人员，对批量性和其它质量异常必须在第一时间反馈上级质量主管人员或经理。
4、日抽样检验5.1、检验项目A、开箱检验B、工艺装配检验C、常温主要电性能检验D、常温负荷试验6、开箱检验要求和内容6.1、检验方式开箱检验采取包装后开箱抽检方式进行。
附录A
开箱检验抽样方案
工艺装配检验抽样方案
附录B
开箱检验内容及不合格判据
附录C
工艺装配检查内容及不合格判据
附录D
常温电、光、声、色性能检验内容及不合格判据
附录E
屏幕缺陷点的定义、检验方法和要求
LCD屏幕缺陷点主要为显示屏屏幕缺陷点，本附录重点讲述缺陷点定义、检查方法和不合格判据。
1、缺陷点（Cell Defect）用语的定义
2、缺陷点（Cell Defect）的检验规格
TFT LCD-TV 液晶平面显示器/电视接收机整机检验规范附录 版本：01
文件编号：
11 页 共 11页
A 、
缺陷点（Cell Defect ）屏幕区域定义
B 、 检验条件：
★ 电压条件：调整电压条件
★ 基本上在R 、G 、B 、White 和在Black 状态下测定
★ 判定距离：距显示屏0.6m （3×H 基准）处
★ 检查照度：100～200Lux
3、 缺陷点（Cell Defect ）的检验要求
制作： 审核： 批准：。
内容：1.检验方法1.1 准备带好静电环、直尺1.2 检视距离- 液晶显示组件与检验员眼睛之间的距离至少应有50厘米1.3 观察角度- 确认点的时侯，垂直观察1.4 子像素的检视- 可用15至30倍的放大镜观察1.5 注意事项- 请不要触摸玻璃（偏振片）的表面2.检查标准2.1不良点亮点 亮点的定义：当液晶显示组件显示纯色图案时该点比较亮地显现在屏幕上并且亮点的亮度比周围的高出50%（但是绿的亮点比周围高出30%）。
- 相邻的2个点（水平和垂直），不允许- 不良点之间的最小距离，至少15毫米2.1.2暗点- 暗点的定义：当液晶显示组件显示明亮的图案时该点较暗地显现在屏幕上。
- 相邻的2个点（水平和垂直），不允许- 不良点之间的最小距离，至少15毫米2.1.3不良点的总数- 在这里每个点是指子像素（单个的红色、绿色或蓝色）- 小于半个子像素的点将不计为不良点- 比子像素的一半亮度暗的点不被定义为亮不良点，比子像素的一半亮度亮的点不被定义为暗不良点- 不良点的定义A亮的区域≥1/2子象素A≥1/2子象素（1）A≥1/2子象素A<子象素亮点 1点 2个相邻亮点 1点（2）A<1/2子象素1个亮点2.1.4不良点（像素缺陷）规格表暗点：不发光缺陷点亮点：不熄灭缺陷点A区：位于屏幕中心且宽度、高度分别为屏幕宽度、高度一半的区域。
B区：屏幕中除A区以外的区域。
2.2偏振片不良（屏幕划伤）：判断一：表中W：宽度（㎜）、L：长度（㎜）判断二：-位置：在屏幕前方；距离：大于4 倍屏幕高度；结果：不能看到划伤。
如果看到，则为不良缺陷。
-可被擦去的外物例如指纹、微粒等不作为缺陷。
-黑色矩阵（图像画面区域外）的不良不作为缺陷。
2.3带、线缺陷-任何带、线缺陷如垂直、水平或交叉带、线都不允许。
2.4屏幕边缘切割面外观- 切割框上划伤、轻微弯曲、污迹、微粒不作为缺陷。
3.1液晶屏不良征状：3.1.1 水平、垂直亮线：属屏幕不良34567 3.1.2 水平、垂直亮带：属屏幕不良8910 3.1.2 MURA现象：11对于新机出现的MURA现象，一般都是符合出厂要求的。
LCD显示屏检验标准
一、检验标准
（一）显示屏外形尺寸及屏体相关要求
1、外形尺寸检验：显示屏的外形尺寸应符合样品或图纸规定的尺寸，尺寸偏差不应超过±0.2mm；
2、屏体强度检验：将显示屏安装到相应的支架或架体上，击中屏体
表面以及边缘处，应没有明显的弹性变形；
3、产品外壳表面质量：整体表面不得有明显的刮伤，无明显的裂缝，且无工艺相关的明显瑕疵；
4、螺丝连接：显示屏的形状应该符合客户提供的图纸要求，螺丝连
接应外观无明显折断及脱落情况；
（二）显示屏电性及可靠性检验
1、逆变器功能检验：连接显示屏的逆变器插头应满足相应的电性，
并应按照客户要求检验额定功率对应的电压及频率；
2、显示屏开关机检测：显示屏的开机时间不能超过规定的时间，开
机后的画质应清晰，按照客户要求的各种功能及按键正常使用；
3、显示屏存储检测：应检查显示屏的程序存储和数据存储功能，使
用显示屏的内存模块，使用客户要求的接口测试；
4、显示屏信号检测：应检查显示屏的信号输入和输出，检查显示屏
的信号传输功能，使用客户要求的接口测试；。
一．目的：为了统一规范操作规范，使用工作员能按操作规程要求，准确地使用操作生产设备，确保产品质量。
二．适用范围适用于本公司生产的电脑一体机、液晶监视器出货检验。
三．职责检验员按检验手册逐一进行检验与判定，并对检验结果的正确性负责。
四．检验4.1 检验方式：抽样检验。
4.2 抽样方案：元器件类:按照 GB 2828-87 正常检查一次抽样方案一般检查水平Ⅱ进行。
4.3 合格质量水平：A 类不合格 AQL=0.4 B 类不合格 AQL=1.54.4 缺陷分类和判据4.4.1、本规范中将缺陷分为 Z 类、A 类、B 类不合格。
Z 类不合格：指根据判断或经验，对产品的使用和维护人员可能造成人身危害或不安全的缺陷。
A 类不合格：指可能导致失效或严重降低产品设计使用功能，为任何用户和商店都不能接受的缺陷。
B 类不合格：指不会严重降低产品设计功能，为一般用户和商店可以接受的缺陷。
4.4.2、判定缺陷的标准检验缺陷分类判据见附录 A 和附录 B4.4.3、批合格与不合格的判定本规范中，批质量以产品为计数单位进行判定，而不是以不合格数为单位进行判定。
4.4.3.1、不合格的统计方法按本规范规定的缺陷类型，分别累计样品中每类不合格品总数。
其中：有一个或一个以上 Z 类不合格，也可能还有 A 类和（或）B 类不合格的一台产品，统计为一个 Z 类不合格品。
有一个或一个以上 A 类不合格，也可能有 B 类不合格，但不含 Z 类不合格的一台产品，统计为一个A类不合格品。
有一个或一个以上 B 类不合格，但不含有 Z 类不合格或 A 类不合格的一台产品，统计为一个 B 类不合格品。
没有一任何规定缺陷的一台产品，统计为一个合格品。
4.4.4 样质量记录及处理检验员必须认真做好原始记录，填写 TFT LED-TV/MONITOR 检验报表。
要求正确完整、签字齐全、结论明确。
报表于指定时间交部门主管审核，主管审核后报部门经理批准，然后归类存档。

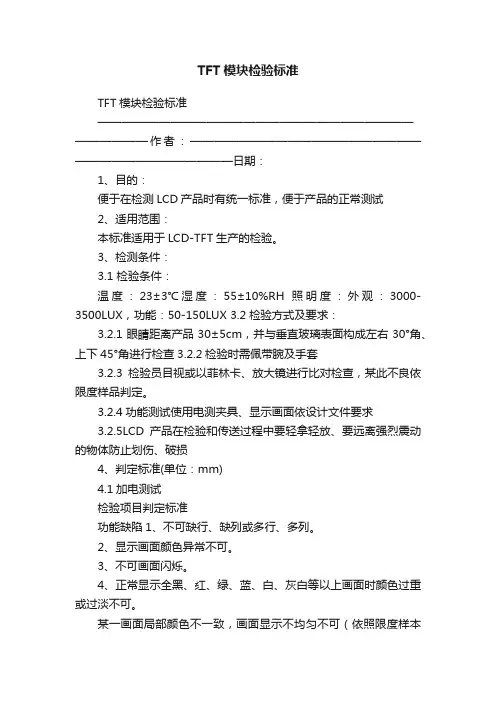

TFT模块检验标准TFT模块检验标准————————————————————————————————作者：————————————————————————————————日期：1、目的：便于在检测LCD产品时有统一标准，便于产品的正常测试2、适用范围：本标准适用于LCD-TFT生产的检验。
3、检测条件：3.1 检验条件：温度：23±3℃湿度：55±10%RH 照明度：外观：3000-3500LUX，功能：50-150LUX 3.2 检验方式及要求：3.2.1眼睛距离产品30±5cm，并与垂直玻璃表面构成左右30°角、上下45°角进行检查3.2.2检验时需佩带腕及手套3.2.3检验员目视或以菲林卡、放大镜进行比对检查，某此不良依限度样品判定。
3.2.4功能测试使用电测夹具、显示画面依设计文件要求3.2.5LCD产品在检验和传送过程中要轻拿轻放、要远离强烈震动的物体防止划伤、破损4、判定标准(单位：mm)4.1加电测试检验项目判定标准功能缺陷1、不可缺行、缺列或多行、多列。
2、显示画面颜色异常不可。
3、不可画面闪烁。
4、正常显示全黑、红、绿、蓝、白、灰白等以上画面时颜色过重或过淡不可。
某一画面局部颜色不一致，画面显示不均匀不可（依照限度样本判定）。
5、竖、横线辉度不均或区域不均不可。
6、LCD行、列短路或交叉短路不可。
7、因组合造成像素点尺寸变小目视可见不可。
8、像素点不良的检查判定标准。
8.1像素点不良的定义8.1.1像素点（Pixel）；三个子像素点（3 sub-pixels）(Red+Green+Blue)的组合8.1.2点像素（Dot）：其中任意一个亚像素（Sub-pixel）(Red or Green or Blue)检验项目判定标准或或功能缺陷8.1.3亮、黑点在显示功能测试时一个点像素（sub-pixel ：R ，G ，B dot ）点亮或关闭亮点：通常被认为是在黑色的画面上表现出来的；黑点：通常被认为是在R ，G ，B 纯色画面或灰白画面上表现出来的。

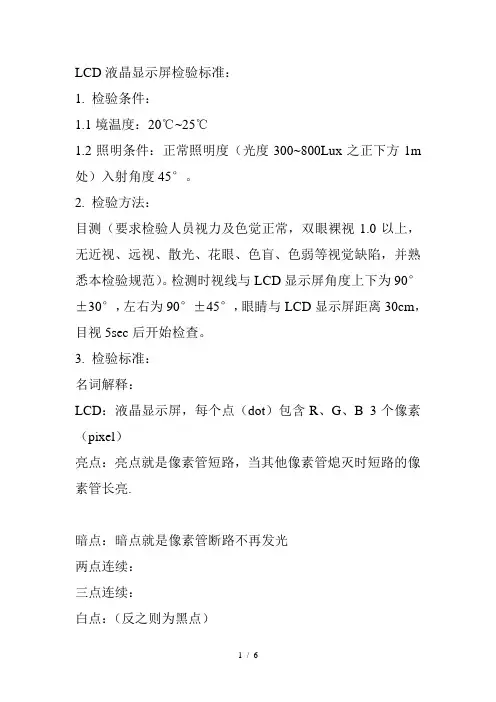

LCD液晶显示屏检验标准：1. 检验条件：1.1境温度：20℃~25℃1.2照明条件：正常照明度（光度300~800Lux之正下方1m 处）入射角度45°。
2. 检验方法：目测（要求检验人员视力及色觉正常，双眼裸视1.0以上，无近视、远视、散光、花眼、色盲、色弱等视觉缺陷，并熟悉本检验规范）。
检测时视线与LCD显示屏角度上下为90°±30°，左右为90°±45°，眼睛与LCD显示屏距离30cm，目视5sec后开始检查。
3. 检验标准：名词解释：LCD：液晶显示屏，每个点（dot）包含R、G、B 3个像素（pixel）亮点：亮点就是像素管短路，当其他像素管熄灭时短路的像素管长亮.暗点：暗点就是像素管断路不再发光两点连续：三点连续：白点：（反之则为黑点）偏色：扭曲、水波纹扩散，边界不清。
微亮点、暗点缺陷即污点发光导致小于半个点的缺陷。
白斑：LCD屏内部异物或脏污导致垂直观察略暗，而以一定入射角（上下30°，左右45°）观察呈白斑点状。
3.1 外观检查：3.1.1 无面板变形，LCD与主机能紧密扣合，转轴无过松或过紧，开关LCD应无异响。
3.1.2 LCD显示屏表面不应有腐蚀及碎裂，涂覆层应均匀，无凝结、脱落、龟裂及磨损现象。
有关次要缺陷定义如下表,其余类型缺陷均判为主要缺点：LCD尺寸：15.1”/14.1"/13.3"/12.1"/10.4"/8.4"项目不良现象描述缺点定义凹痕、气泡圆形，直径≤1.0mm,数量≤5个，间距≥50mm Minor线形，长度≤3mm，宽度≤0.2mm;数量≤5个,间距≥50mm Minor污点、异物圆形，直径≤1.0mm; 数量≤5个, 间距≥50mm MinorMinor污点、异物导致的白斑圆形，直径≤0.5mm; 数量≤2个,间距≥50mm Minor有感刮伤长度≤3mm，宽度≤0.2mm; 数量≤3个, 间距≥50mm Minor无感刮伤长度≤20mm，宽度≤0.2mm; 数量≤3个；间距≥50mm。
保证公司生产的产品符合客户的要求，为产品检验提供依据，确保产品品质。
2适用范围本标准适用于所有XX生产的TFT模组产品。
3检测设备电测机，测试治具，放大镜，日光灯，游标卡尺4抽样计划及检查环境条件4.1制造单位(或制程QC)对外观检验与电性能测试全数检验,对尺寸测量或特殊检验每型号首件抽样测试5pcs4.2品质单位对尺寸测量每型号首件抽样测试5pcs，对外观检验采用GB/T2828.1—2012正常检查一次抽4.3检验者需戴静电环、两手八个手指套,若为无贴附偏光片的LCD则十指全戴手指套.4.4 检验者以目视检查或与菲林片对照表比对。
4.5电性测试使用测试治具、显示画面请依样品。
4.6检验者目视与产品距离30~40公分，检验视角为垂直显示面板前表面±15度，水平显示面板前表面±45度（见下图）4.7 环境照明：外观检查用800～1200LUX4.8 环境温度：25±5 ℃4.9 湿度：25~75 % RH5.1 检查项目（1）内部面板引起的点缺陷的定义a)亮点：在黑色图案下LCD出现明亮的，大小不变的点。
b)暗点：在单纯红，绿，蓝色的图片下，LCD上出现暗的，大小不变的点。
c）2个点相邻= 1个对= 2个点图片：相邻2点相邻2点相邻2点（垂直）相邻2点（倾斜）*注意：黑色矩阵上的缺陷（在活动区域之外）不被视为缺陷描述黑点、白点、亮点TFT 引线侧角破损十字记号不能被损坏。
W ≦1.5mm,L ≦5mm√TFT / CF 边缘毛刺d2≦0.2mmd 2：毛刺与TFT 边缘的距离√其它封口胶不良高：不超过1.0mm长：不超过80mm ，封口胶必须完全覆盖灌晶口渗胶深度大于0.2mm √LCD 外形尺寸尺寸参照设计规格，公差±0.2 mm ，超出公差范围为不合格√ 液晶未完全灌注到盒内 不允许 √ 灌晶时有气体进入盒内不允许√ 污迹有擦拭不掉的污迹不允许表面或玻璃夹缝内有液晶不允许√模组外观牛顿环触摸屏上有牛顿环及干涉线，拒收√图案字体清晰，字体线条变粗或变细较正常线条宽度≤1/3（且≤+/-0.1mm ），无断字。

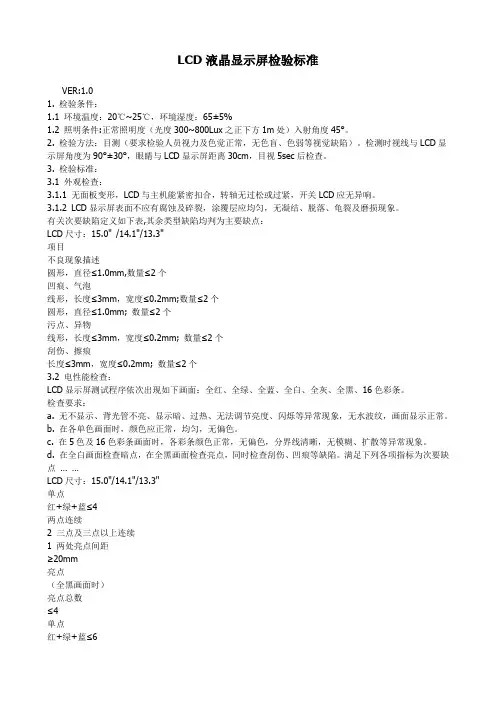

LCD液晶显示屏检验标准VER:1.01. 检验条件：1.1 环境温度：20℃~25℃，环境湿度：65±5%1.2 照明条件:正常照明度（光度300~800Lux之正下方1m处）入射角度45°。
2. 检验方法：目测（要求检验人员视力及色觉正常，无色盲、色弱等视觉缺陷）。
检测时视线与LCD显示屏角度为90°±30°，眼睛与LCD显示屏距离30cm，目视5sec后检查。
3. 检验标准：3.1 外观检查：3.1.1 无面板变形，LCD与主机能紧密扣合，转轴无过松或过紧，开关LCD应无异响。
3.1.2 LCD显示屏表面不应有腐蚀及碎裂，涂覆层应均匀，无凝结、脱落、龟裂及磨损现象。
有关次要缺陷定义如下表,其余类型缺陷均判为主要缺点：LCD尺寸：15.0" /14.1"/13.3"项目不良现象描述圆形，直径≤1.0mm,数量≤2个凹痕、气泡线形，长度≤3mm，宽度≤0.2mm;数量≤2个圆形，直径≤1.0mm; 数量≤2个污点、异物线形，长度≤3mm，宽度≤0.2mm; 数量≤2个刮伤、擦痕长度≤3mm，宽度≤0.2mm; 数量≤2个3.2 电性能检查：LCD显示屏测试程序依次出现如下画面：全红、全绿、全蓝、全白、全灰、全黑、16色彩条。
检查要求：a. 无不显示、背光管不亮、显示暗、过热、无法调节亮度、闪烁等异常现象，无水波纹，画面显示正常。
b. 在各单色画面时，颜色应正常，均匀，无偏色。
c. 在5色及16色彩条画面时，各彩条颜色正常，无偏色，分界线清晰，无模糊、扩散等异常现象。
d. 在全白画面检查暗点，在全黑画面检查亮点，同时检查刮伤、凹痕等缺陷。
满足下列各项指标为次要缺点… …LCD尺寸：15.0"/14.1"/13.3"单点红+绿+蓝≤4两点连续2 三点及三点以上连续1 两处亮点间距≥20mm亮点（全黑画面时）亮点总数≤4单点红+绿+蓝≤6两点连续红+绿+蓝≤2三点及三点以上连续1 两处暗点间距≥15mm暗点（全白画面时）暗点总数≤6亮、暗点总数≤6附：暗屏时一个像素超过5%面积发光计为一个亮点。

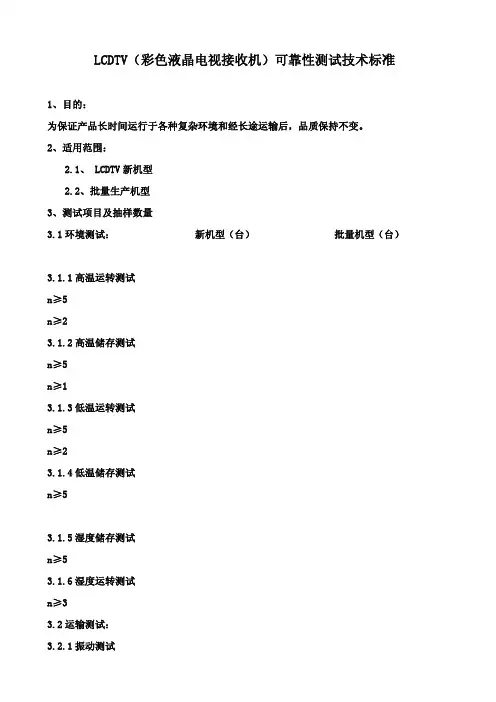

LCDTV（彩色液晶电视接收机）可靠性测试技术标准1、目的：为保证产品长时间运行于各种复杂环境和经长途运输后，品质保持不变。
2、适用范围：2.1、 LCDTV新机型2.2、批量生产机型3、测试项目及抽样数量3.1环境测试： 新机型（台） 批量机型（台）3.1.1高温运转测试n≥5n≥23.1.2高温储存测试n≥5n≥13.1.3低温运转测试n≥5n≥23.1.4低温储存测试n≥53.1.5湿度储存测试n≥53.1.6湿度运转测试n≥33.2运输测试：3.2.1振动测试n≥5n≥13.2.2跌落测试n≥5n≥13.3连续运转测试n≥6n≥103.4堆积测试n≥13.5机械强度测试n≥23.6遥控器测试n≥53.7亮度测试n≥43.8对比度测试n≥43.9饱和度测试n≥43.10 AV信号输入测试n≥23.11电视广播接收制式测试n≥1 3.12可视角度测试n≥43.13图像几何失真测试n≥23.14LCD TV液晶屏测试n≥33.15消耗功率测试n≥13.16升降电压测试n≥53.17静电测试n≥23.18丝印、喷油和烫金强度测试n≥23.19外观检测n≥33.20消耗功率测试n≥13.21伴音功放SP端口短路测试n≥13.22温度测试n≥13.23新产品阶段试验数量不够时以实际样品为标准。
4.检验流程：4.1可靠性产品检验的样机在检验前必须通过品质检验。
4.2经环境测试后的样机,需回到室温条件下进行测试。
4.3各种测试后的样机,均需再做功能及外观检测,测试结果记录于《可靠性检验报告》。
5.可靠性测试结果处理：5.1新产品阶段，可靠性检验结果全部通过后，才能量产，可靠性检验结果没通过时，不良问题记入《可靠性测试报告》，并发文产品工程部，产品工程部需对策处理，及到可靠性检验各项目全部通过后，方可批量生产。
5.2批量生产产品可靠性检验发现重大问题时，必须按矫正与预防措施，由品管部发出“品质异常处理函”，重大问题的判定由品管部门最高主管决定。
TFT LCD-TV液晶平面显示器/电视接收机整机检验规范1、主题内容与适用范围本检验规范规定了我公司TFT LCD-TV液晶平面显示器/电视接收机设计、生产、检验的依据，主要包括QC检验、日抽样检验、样本抽取、结果处理等。
2引用标准下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。
本规范发布时，所有标准均有效。
所有标准都会被修改，使用本规范的各方应探讨使用下列标准最新版本的可能性。
GB/T 9379-88 电视接收机主观试验评价方法GB/T 9383-1999 彩色电视接收机及有关设备抗扰度限值和测量方法-质GB/T 9384-1997 广播收音机、广播电视接收机、磁带录音机、声功率放大器（扩音机）的环境试验要求和试验方法六GB/T 10239-XXXX 彩色电视广播接收机通用技术条件（报批稿）GB/T 13837 声音和广播电视接收机及有关设备干扰特性允许值和测量方法 wGB 9254-1998 信息技术设备的无线电骚扰限值和测量方法 wwGB 12281-1990 彩色电视接收机与其他设备互连配接要求GB/T 14960-1994 电视广播接收机用红外遥控发射器技术要求和测量方法六西GB/T 15859-1995 视听、视频系统中设备互连的优选配接值GB/T 17309.1-1998 电视广播接收机测量方法 www.GB/T 17625 低压电气及电子设备发出的谐波电流限值（设备每项输入电流≤16A）SJ/T 10514-1994 电视广播接收机遥控部分的技术要求和测量方法。
SJ/T 10919-1996 彩色电视广播接收机包装 ySJ/T 11157-1998 电视广播接收机测量方法，第2部分：伴音通道的电性能测量，一般测量方法和单声道测量方法修正案1GB 8898-1997 电网电源供电的家用和类似一般用途的电子及有关设备的安全要求GB 4943-1995 信息技术设备（包括电气事务设备）的安全SJ/T XXXX-XXXX 彩色电视接收机基本技术参数要求（报批稿）GB/T 2828-87 逐批检查计数抽样程序及抽样表GB/T 2828-87 逐批检查计数抽样程序及抽样表Q/SW001-2003 《TFT LCD-TV液晶平面显示器/电视接收机企业标准》3、一般要求3.1、电视制式3.1、电视制式采用的制式应符合相应电视制式的规定。
3.2、使用条件使用条件由产品标准规定。
3.3、正常测试条件在下列范围内的湿度、温度和气压的任意组合条件下进行测量。
环境温度：15℃～35℃；相对湿度：45%～75%；大气压力：86KPa～106Kpa；在上述测试条件下，被测设备应满足其性能规范，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能规范，并允许被测设备在更为极端的条件下储存。
3.4、图形符号按GB/T 5465.1—5465.2的相关规定规定。
3.4、互连配接要求TFT LCD-TV液晶平面显示器/电视接收机应有复合视频输入接口，还可带有分量信号输入接口，如果与计算机连接，还应有VGA接口，对于TFT LCD-TV液晶平面电视接收机，应具备电视射频输入信号接入端子，至少支持PAL I/DK信号的解调及解码显示，并应符合GB 12281和GB/T 15859中的有关规定。
4、QC检验要求和内容4.1、检验方式QC检验方式采取在线检验方式。
在整机生产的重要环节和最后环节设置QC，对整机生产的全过程进行全数检验。
4.2、检验项目A、外观、结构、内部工艺质量检验-质B、图象、伴音质量检验C、功能质量检验D、安全、电磁兼容质量检验4.3、检验方法和要求按工序操作工艺文件的内容和要求进行检查。
4.4、质量记录和处理凡在在线检验过程中出现的有缺陷的半成品机器，均要求在流程卡上注明故障现象或故障部位，并将坏机打入前道工序维修，不得流入下道工序。
经前道工序修复后方可重新提交检验。
检验人员每天作好检验记录，汇总后提交上级质量主管人员，对批量性和其它质量异常必须在第一时间反馈上级质量主管人员或经理。
凡在在线检验过程中出现的有缺陷的半成品机器，均要求在流程卡上注明故障现象或故障部位，并将坏机打入前道工序维修，不得流入下道工序。
经前道工序修复后方可重新提交检验。
检验人员每天作好检验记录，汇总后提交上级质量主管人员，对批量性和其它质量异常必须在第一时间反馈上级质量主管人员或经理。
5、日抽样检验5.1、检验项目六A、开箱检验 wwwB、工艺装配检验C、常温主要电性能检验 wwD、常温负荷试验-质开箱检验要求和内容6.1 检验方式开箱检验采取包装后开箱抽检方式进行。
6.2、检验内容a、外观、结构质量检验b、图象、伴音质量检验c、功能质量检验d、安全、电磁兼容质量检验 wwe、包装质量检验 w6.3、检验要求和方法 w6.3.1、外观、结构检验要求和方法.1.1、外观、结构质量检验要求Ⅰ、产品外观必须具有如下标志，且标志正确、清晰可辨-质a、产品机壳或后盖贴纸上必须有产品商标、型号、名称、生产企业名称；b、产品后盖必须具有警告用户安全使用的“警告标记”；c、产品后盖上应有电源性质、额定电压、最大电流、电源频率、功耗等；d、产品后盖贴纸上必须有3C认证标志；e、产品后盖上必须加贴产品序号条码，且与纸箱、保修卡号码一致；f、产品面壳上必须有正确的指示灯标志；Ⅱ、产品外观、结构质量检验要求a、产品外观应整洁光滑，表面不应有凹凸变形、粗糙不平、划伤、脱漆、缩水、间隙、裂纹、毛刺、边缘棱角突出、霉斑、脏污、色差、网孔堵塞、金属斑点、黑点、纹理等任何缺陷；b、外观各类文字、图案及符号丝印应端正、清晰、牢固，标识功能应与实际产品特性相符； 品质论坛 I p;k0uwxec、产品保护膜应粘贴良好，无破损、脏污等不良；d、产品铭牌、装饰件、紧固件及其它零部件应无锈蚀、变形、划伤、金属斑点、黑点等任何不良现象，且安装牢固、匹配良好，无缺损、脱落、松动、歪斜、间隙、台阶、螺孔错位等问题； 品质论坛 2u:T{ ke、指示灯、接收头及其白镜或红镜安装应规范，不应漏装或歪斜；f、开关、按键、旋钮、门锁等应操作灵活可靠，无缺损、变形、划伤、歪斜等问题；g、各类音视频输入输出接口（含RF接口、S端子接口、YUV接口、VGA接口等）应安装牢固、端子颜色正确，拔插顺畅；h、显示屏应安装牢固，无偏斜，与机箱吻合，且无超标划伤、黑点、脏污、油渍等缺陷；6.3.1.2、外观、结构质量检验方法外观、结构质量检验方法采取目测和手感检查，具体参阅附录B。
6.3.2、图象、伴音质量检验6.3.2.1、图象、伴音质量检验要求图象、伴音质量主要通过输入RF、AV、VGA等信号实现图象、伴音的输入输出质量检查，具体要求如下：a、要求在敲击机箱和高低压切换时，图象应稳定无异常；b、调节图象色度、亮度、对比度等参数，产品表现出的图象透亮度，清晰度、彩色鲜艳度能达到产品设计要求；c、要求图象亮、暗场无偏色，灰度等级至少大于8级； wd、图象不能有竖条、横条、彩带、暗带、缺色、无彩、网纹、图象破损、屏幕局部不发光等任何不正常现象；e、屏幕应无超标欠点，如暗点、明点、黑点等瑕疵；f、图象在规定强度的射频信号和视频信号下，应无横纹、斜纹、网纹、噪波等任何干扰；g、左右声道及其任一喇叭，伴音音量大小应适中，且伴音功率应符合企业标准和产品标准；h、要求在敲击机箱和切换高低压时，伴音正常，不应出现断续、失真等现象；i、伴音无断续、杂音、失真、蜂音、底噪声、机震以及元器件发出的低频或高频噪声等任一现象；j、调节伴音各参数，伴音变化曲线不应过于平缓和陡峭，也不应有死点，跳变和滑动噪声；k、伴音左右声道相位正常，环绕声、重低音、WOW等效果应明显。
l、开关机、转台，无明显冲击声；m、伴音不应干扰图象，同时要求TV与AV之间，各音频输入端子之间无伴音串扰；6.3.2.2、图象、伴音质量检验方法图象、伴音质量检验主要采取目测法和视听法。
6.3.3、功能质量检查要求和方法6.3.3.1、功能质量检查要求ba、要求开关、按键功能正常，符合设计要求；b、要求指示灯在产品各种工作状态下，显示正常（颜色）；c、要求各类音视频输入输出接口（含RF接口、S端子接口、YUV接口、VGA接口等）功能正常，图象、伴音一致性良好；d、要求菜单各调节功能正常，符合产品设计规定；e、遥控器各有效按键功能正常，无接触不良，反应迟钝、手感差等问题，同时要求遥控距离、角度符合SJ/T14960-94的技术要求；6.3.3.2、功能质量检查方法功能检查主要采取目测、视听和手感检查。
6.3.4、安全质量检查要求和方法6.3.4.1、安全、电磁兼容检查要求安全性能应满足GB8898-97《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》，具体要求如下：a、机壳、外接端子等可触及部分不应带电；b、电源线及电源插头绝缘层不能破损，导体不可裸露；c、电压切换器工作位置不应错误；d、抗电强度和绝缘电阻满足要求（交流3000V（有效值）、1min，无击穿或飞弧；直流500V，绝缘电阻大于4MΩ）；e、各种安全标识、标记正确。
电磁兼容应满足GB 10239-XXXX的4.3条规定 品质论坛 /J Pa、电磁兼容件使用定点厂家指定型号产品；b、机内扎线正确，如不能缺少磁环、扎线，且扎线方法、位置必须正确；c、机内地线、屏蔽、焊接必须符合工艺要求6.3.4.2、安全、电磁兼容检查方法 品质论坛安全检查主要通过目测和高压仪测试检查。
6.3.5、包装质量检验要求和方法6.3.5.1、包装质量检验要求产品的包装质量是产品质量的重要组成部分，本规范要求产品包装质量应满足SJ/T 10919的规定，具体要求如下：-质量-SPC ,siⅠ、包装箱必须具有如下标志，且标志正确、清晰可辨a、产品名称、型号、生产企业的名称、地址； 品质论坛b、商标名称及注册商标图案；c、生产日期：年、月、日；d、包装质量：kg；e、生产许可证号；f、采用技术标准号：企业标准；g、3C认证标志（可选）；h、可视图象的对角线最小尺寸（以cm为单位，取整），按SJ/T××××表五规定表注；i、包装箱最大外型尺寸：L×B×H，cm；j、机壳颜色标记；k、印有易碎物品、怕雨、向上、堆码层数极限（可选）、禁止翻滚（可选）、管屏方向（可选），及其它有关危险的警告标记，标记应符合SJ/T 10919和GB191-2000的规定。
Ⅱ、包装箱材料质量a、包装箱必须要求纸箱尺寸正确，纸箱纸质良好，纸箱装订完好；b、纸箱无破损、裂纹、色差、斑块等不良现象；c、纸箱表面光亮，手感平滑，切边整齐，无脱胶；bbd、纸箱文字、图案清晰、准确与实际产品特性相符；-e、箱体内外无脏污、涂写等影响公司产品形象等缺陷。
