第7章消声技术阻性消声器

消声器的基本知识消声器是控制空气动力性噪声往外传播的有效设备。

它可以看作是管道系统的一个组成部分，在内部做声学处理后，可以减弱噪声的产生与传播，且不影响气流通过，在空气动力性机械设备进、出口气流道口安装一台消声器，可以使进、出口噪声消声量达到10-40db(A)，相应地响度降低50%-93%，主观感觉有明显效果。

消声器按消声原理可以分为：阻性消声器、抗性消声器、微孔消声器、阻抗性复合消声器。

阻性消声器具有吸收中高频声，加工制造简单等特点。

抗性消声器具有针对性强，中低频吸收效果好，不用吸声材料等特点。

微孔消声器是一种新型消声器，该消声器具有低、中频宽带消声性能。

主要用于电厂高压、高温排气放空等。

阻抗性复合消声器具有消声频带宽等特点。

主要用于声级很高、低中频宽带噪声的消声。

评价消声器的性能有两个方面：一是消声器的空气动力性能气动性评价；二是消声器的消声性能评价。

气动性能不但是评价消声器好坏的一个重要指标，也是衡量消声器是否具有实用价值的标志。

选用或设计消声器时，首先要考虑到消声器压力损失必须在许可的极限范围之内，其次要满足噪声标准的要求，这两个方面却一不可。

阻性消声器：阻性消声器的种类很多，按照气流通道的几何形状可分为通道片式消声器、通道拆板式消声器、双圆筒式消声器、室式(迷宫式)消声器、蜂窝状消声器、菱形消声器、正弦波形消声器及圆筒插管式消声器。

阻性消声器的消声原理是利用声阻进行消声的，也就是说，在推导消声量的计算公式时，仅仅考虑声阻碍对消声的贡献，而忽略声抗的影响。

在实际工程中，常常利用吸声材料来制作阻性消声器，以达到降低噪声的目的。

这是由于当声波通过衬贴有多孔吸声材料的管道时，声波将激发多孔材料中无数小孔内空气分子的振动。

其中一部分声能将用于克服摩擦阻力和粘滞力，而变为热能。

一般的说，阻性消声器具有良好的中高频消声性能，而低频性能则较差。

然而只要适当增加吸声材料的厚度、密度以及选用较低的空隙率，低中频消声性能就能大大改善，从而可以做成宽频带阻性消声器。

阻性消声器设计步骤及要求(1) 确定消声器的结构型式根据气体流量和消声器所控制的平均流速，计算所需的通流截面，然后根据截面的尺寸大小来选定消声器的形式。

如果消声器中流速保持与原输气管道中的流速一样，也可以简单地按输气管道截面尺寸确定。

凭一般经验认为，当气流通道截面直径小于300 毫米时，可选用单通道的直管式，当直径大于300 毫米而小于500 毫米时，可在通道中加设一片吸声层或吸声芯；当直径大于500 毫米时，则应考虑把消声器设计成片式、蜂窝式或其它型式。

片式消声器中每个片间距离不应大于250 毫米，各片间加起来的通流截面积总和应相当于原管道截面的1.5~2 倍。

(2) 选用合适吸声材料可用来做消声器的吸声材料种类很多，如超细玻璃棉、泡沫塑料、多孔吸声砖、工业毛毡等。

在选用吸声材料时，除考虑吸声性能外，还要考虑消声器的使用环境，如对于高温、潮湿、有腐蚀性气体的特殊环境。

吸声材料种类确定以后，材料的厚度和密度也应注意选定，一般吸声材料厚度是由所要消声的频率范围决定的。

如果只为了消除高频噪声，吸声材料可薄些；如果为了加强对低频声的消声效果，则应选择厚一些的，但超过某一限度，对消声效果的改善就不明显了。

每种材料填充密度也要适宜，如超细玻璃棉填充容重20~30 公斤/ 米3 为合适。

填充容重太大，浪费材料，同时影响效果；填充容重太小，会由于振动而造成吸声材料下沉，使吸声材料不均匀而影响消声效果。

(3) 决定消声器的长度在消声器形式、通流截面和吸声层等都确定的情况下，增加消声器长度能提高消声值。

消声器长度可根据噪声源的声级大小和现场的降噪要求来决定，如在车间里某风机气流噪声较其它设备噪声高出很多时，就可把消声器设计得长些，反之就应短些。

一般现场使用的空气动力设备，其消声器的长度可设计为1~3 米。

(4) 合理选择吸声材料的护面结构阻性消声器的吸声材料必须用牢固的护面结构固定起来。

常采用的护面结构有玻璃布、穿孔板、窗纱、铁丝网等。

2.3 消声降噪工程复习要求1、熟悉各类消声器的消声机理、特性及其适用范围。

2、掌握各类消声器的设计和应用。

3、了解消声器性能的基本测量方法。

一、阻性消声器采用消声器降低噪声是主要的噪声控制之一，对于大多数以气流噪声为主要噪声源的设备和以气流通道为主要噪声传播途径的场所，消声器往往是有效的控制措施。

为了有效利用消声器控制气流噪声，实施消声降噪工程，首先要了解各类消声器的特性和设计方法，在噪声源和噪声传播途径识别基础上，选择合理的设计方案。

1、阻性消声器的分类阻性消声器的种类和形式很多，一般按气流通道的几何形状，可以分为直管式、片式、折板式、蜂窝式、迷宫式、声流式、盘式、弯头式等。

（1）直管式消声器是结构最简单的一种阻性消声器，吸声材料直接布置在管道内壁、根据管道的需要可以是圆形或方形。

由于只有一个气流通道，适合流量不大的情况使用。

（2）片式消声器适合较大风量和较大管道情况使用。

由于把大的管道分成多个尺寸较小的消声通道，即可以保持较大的气流通道，又增加了气流通道的吸声材料的周长，使之具有较好的消声效果。

（3）折板式消声器是在片式消声器的基础上，增加气流通道的长度和弯曲，增加噪声和吸声材料的接触时间，减少高频噪声的直接投射，适当地增加了消声效果，但是和片式消声器比较阻力也要增加。

（4）蜂窝式消声器的结构特点类似于片式消声器，只是为了进一步减小每一个消声器通道截面尺寸，把整个大的通道分成多个蜂窝式小的消声通道。

（5）迷宫式消声器是在直管消声器基础上，插入一些吸声障板，使声波不断的由一个小室绕行到另一个小室，从而增加了消声效果，特别在中低频率范围，当然阻力也要增加。

迷宫式消声器中的气流速度不宜太高。

（6）声流式消声器类似于折板式消声器，只是为了减小阻力，把通道加工成声流式。

声流式消声器阻力较低，但是结构较为复杂，加工难度较大。

（7）盘式消声器的形状类似圆盘，具有较小的长度，气流和声波通过圆盘四周辐射，适合于在某些情况下，现场条件和空间不容许安装较长形状的消声器。

一、概念（一）消声器1。

阻式消声器：是通过吸声材料来吸收声能降低噪音，一般的微穿孔板消声器就属于这个类型，一般是用来消除高、中频噪声。

但是由于结构的原因，在高温、高湿、高速的情况下不适用。

2。

抗式消声器：是通过改变截面来消声的。

我们常用的消声静压箱都是这个原理。

一般降低中、低频噪音。

对风系统没有具体的要求。

3。

阻抗复合式：当然是结合二者的结构原理。

可以消除低中高频噪音。

但是对风系统的要求同阻式消声器4、对于一般的民用空调通风系统，我个人认为选用阻抗复合消声器为好。

阻性消声器具有良好的中高频消声性能。

按气流通道几何形状不同，可分为直管式、片式、折板式、迷宫式、蜂窝式、声流式、障板式、弯头式等。

抗性消声器适用于消除中低频噪声或窄带噪声。

按其作用原理不同，可分为扩张式、共振腔式和干涉式等多种型式。

阻抗复合式消声器，有共振腔、扩张室、穿孔屏等声学滤波器件，综合了阻性消声器良好的中高频消声特性和阻抗性消声器较好的低频消声特性，因此其消声频带宽，它是最常用的标准消声器系列之一。

适宜风速为6～8米/秒，最高可达到8～12米，可单独使用，也可串联使用。

消声效果：低频10～15dB/m，中频15～25dB/m，高频25～30dB/m，平均阻力系数为0.4。

根据《空气调节》，消声弯头，消声静压箱均属于消声器的一种。

（二）消声器的作用消声器是一种既能允许气流通过，又能有效地阻止或减弱声能向外传播的装置。

（三）静压箱静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，它可使送风效果更加理想。

（四）静压箱的作用1、可以把部分动压变为静压使风吹得更远；2、可以降低噪音3、风量均匀分配4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。

而且还有万能接头的作用。

把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。

二、计算方法什么NR曲线，声学计算撇开不谈了，P601也不说了。

收录网友言论仅供参考（排名不分先后）！1、在设计静压箱时，如果按着规定的风速成进行设计，箱体将会很大；一般的静压箱长边要宽出风管边400mm，高度要宽出风管高度400mm。

消声器是控制空气动力性噪声往外传播的有效设备。

它可以看作是管道系统的一个组成部分，在内部做声学处理后，可以减弱噪声的产生与传播，且不影响气流通过，在空气动力性机械设备进、出口气流道口安装一台消声器，可以使进、出口噪声消声量达到10-40db(A)，相应地响度降低50%-93%，主观感觉有明显效果。

消声器按消声原理可以分为：阻性消声器、抗性消声器、微孔消声器、阻抗性复合消声器。

阻性消声器具有吸收中高频声，加工制造简单等特点。

抗性消声器具有针对性强，中低频吸收效果好，不用吸声材料等特点。

微孔消声器是一种新型消声器，该消声器具有低、中频宽带消声性能。

主要用于电厂高压、高温排气放空等。

阻抗性复合消声器具有消声频带宽等特点。

主要用于声级很高、低中频宽带噪声的消声。

评价消声器的性能有两个方面：一是消声器的空气动力性能气动性评价；二是消声器的消声性能评价。

气动性能不但是评价消声器好坏的一个重要指标，也是衡量消声器是否具有实用价值的标志。

选用或设计消声器时，首先要考虑到消声器压力损失必须在许可的极限范围之内，其次要满足噪声标准的要求，这两个方面却一不可。

阻性消声器：阻性消声器的种类很多，按照气流通道的几何形状可分为通道片式消声器、通道拆板式消声器、双圆筒式消声器、室式(迷宫式)消声器、蜂窝状消声器、菱形消声器、正弦波形消声器及圆筒插管式消声器。

阻性消声器的消声原理是利用声阻进行消声的，也就是说，在推导消声量的计算公式时，仅仅考虑声阻碍对消声的贡献，而忽略声抗的影响。

在实际工程中，常常利用吸声材料来制作阻性消声器，以达到降低噪声的目的。

这是由于当声波通过衬贴有多孔吸声材料的管道时，声波将激发多孔材料中无数小孔内空气分子的振动。

其中一部分声能将用于克服摩擦阻力和粘滞力，而变为热能。

一般的说，阻性消声器具有良好的中高频消声性能，而低频性能则较差。

然而只要适当增加吸声材料的厚度、密度以及选用较低的空隙率，低中频消声性能就能大大改善，从而可以做成宽频带阻性消声器。

3.4 消声器消声器是一种既能允许气流顺利通过，又能有效地阻止或减弱声能向外传播的装置。

一个合适的消声器，可以使气流声降低20~40dB ，相应响度降低75%~93%，因此在噪声控制工程中得到了广泛的应用。

值得指出的是，消声器只能用来降低空气动力性设备的进排气口噪声或沿管道传播的噪声，而不能降低空气动力设备的机壳、管壁、电机等辐射的噪声。

一、 阻性消声器（一） 阻性消声器原理阻性消声器是一种吸收型消声器，利用声波在多孔性吸声材料中传播时，因摩擦将声能转化为热能而散发掉，从而达到消声的目的。

材料的消声性能类似于电路中的电阻耗损电功率，从而得名。

一般说来，阻性消声器具有良好的中高频消声性能，对低频消声性能较差。

1.声波在阻性管道中的衰减消声器的传声损失与吸声材料的声学性能、气流通道周长、断面面积以及管道长度等因素有关。

对同样大小截面的管道，L/S 比值以长方形为最大，方形次之，圆形最小。

A ·N ·别洛夫由一维理论推导出长度为l 的消声器的声衰减量LA 为：l SL L A ⋅=)(0αϕ 式中)(0αϕ函数与材料的吸声系数0α的换算关系。

(2)高频失效频率阻性消声器实际消声量的大小与噪声的频率有关。

声波的频率越高，传播的方向性越强。

对于一定截面积的气流通道，当入射声波的频率高到一定程度时，由于方向性很强而形成“声束”状传播，很少接触贴附在管壁的吸声材料，消声量明显下降。

产生这一现象对应声波频率称为上限失效频率f n ，f n 可用下列经验公式计算：D c f n 85.1 (9-12)式中 c 为声速，m/s ；D 为消声器通道的当量直径，m 。

其中圆形管道取直径，矩形管道取边长平均值，其它可取面积的开方值。

（二）阻性消声器的种类阻性消声器按气流通道几何形状不同，除直管式消声器外，还有片式、蜂窝式、折板式、迷宫式、声流式、室式、盘式、弯头式消声器等，结构示意如图1所示。

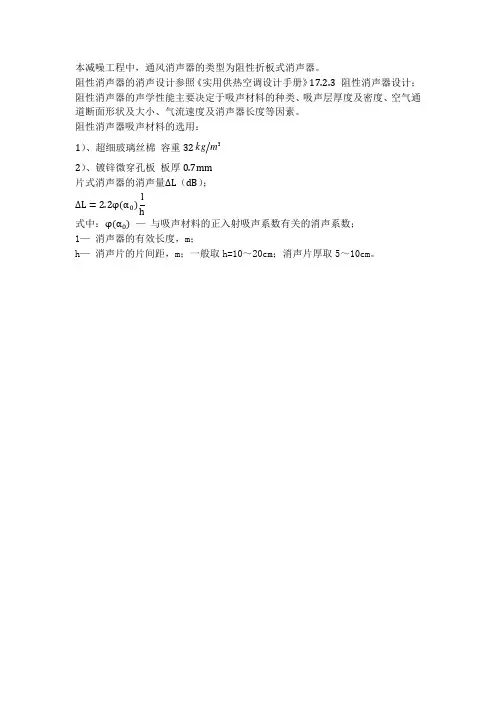

图1 阻性消声器结构示意图（三）阻性消声器的设计阻性消声器的设计一般可按如下程序和要求进行：1.确定消声量应根据有关的环境保护和劳动保护标准，适当考虑设备的具体条件，合理确定实际所需的消声量。

阻抗复合式消声器，即把阻性结构和抗性结构按照一定的方式组合起来，就构成了阻抗复合式消声器。

1．阻性消声器这种消声器是利用消声材料或吸声结构的吸声作用，使沿管道传播的噪声随距离而衰减，从而到达消声目的。

常用吸声材料有玻璃纤维丝、低碳钢丝网、毛毡等。

这类消声器对高频噪声具有良好的消声效果，而低频消声性能较差。

加之由于吸声材料易被发动机排出的高温废气所熔化，因此使用寿命短，且易被积炭、油泥等阻塞而降低或失去消声作用，故摩托车上很少采用单一的阻性消声器。

2．抗性消声器这种消声器是借助于管道截面的突然扩张〔或收缩〕或旁接共振腔，使沿管道传播的某些频率的声波在突变处向声源方向反射回去，从而到达消声目的。

它比较适用于消除低中频噪声，而对高频噪声的消声作用较差。

阻抗复合式消声器是将阻性消声器和抗性消声器的消声原理通过适当结构组合而成，兼有两者的消声特性高频噪音是那种很尖利的声音，随着距离越远或遭遇障碍物，能迅速衰减，如高频噪音的点声源泉每10米距离就能下降6分贝。

有门铃、女人声音、鸟鸣声等。

低频噪音声音分贝不高，随着距离越远声音却递减得很慢，因此能够长距离直入人耳，比方变压器的电流声，大型冷柜机的声音都属于低频噪音。

dB(Decibel，分贝) 是一个纯计数单位，本意是表示两个量的比值大小，没有单位。

在工程应用中经常看到貌似不同的定义方式〔仅仅是看上去不同〕。

对于功率，dB = 10*lg(A/B)。

对于电压或电流，dB = 20*lg(A/B)。

此处A，B代表参与比较的功率值或者电流、电压值。
