消声器的分类

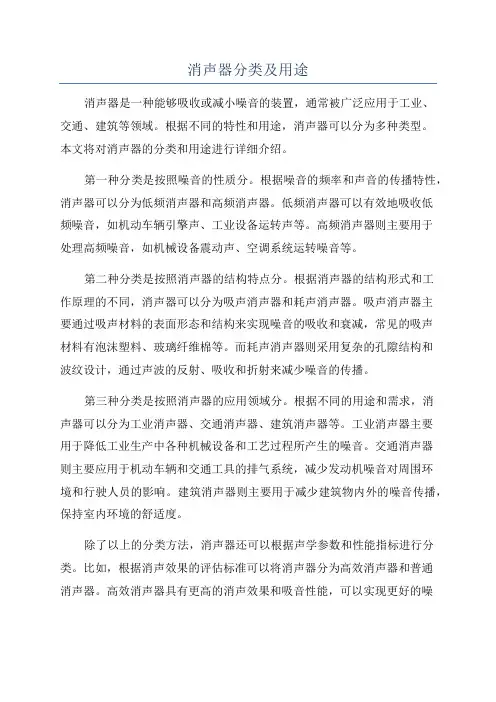

消声器分类及用途消声器是一种能够吸收或减小噪音的装置，通常被广泛应用于工业、交通、建筑等领域。

根据不同的特性和用途，消声器可以分为多种类型。

本文将对消声器的分类和用途进行详细介绍。

第一种分类是按照噪音的性质分。

根据噪音的频率和声音的传播特性，消声器可以分为低频消声器和高频消声器。

低频消声器可以有效地吸收低频噪音，如机动车辆引擎声、工业设备运转声等。

高频消声器则主要用于处理高频噪音，如机械设备震动声、空调系统运转噪音等。

第二种分类是按照消声器的结构特点分。

根据消声器的结构形式和工作原理的不同，消声器可以分为吸声消声器和耗声消声器。

吸声消声器主要通过吸声材料的表面形态和结构来实现噪音的吸收和衰减，常见的吸声材料有泡沫塑料、玻璃纤维棉等。

而耗声消声器则采用复杂的孔隙结构和波纹设计，通过声波的反射、吸收和折射来减少噪音的传播。

第三种分类是按照消声器的应用领域分。

根据不同的用途和需求，消声器可以分为工业消声器、交通消声器、建筑消声器等。

工业消声器主要用于降低工业生产中各种机械设备和工艺过程所产生的噪音。

交通消声器则主要应用于机动车辆和交通工具的排气系统，减少发动机噪音对周围环境和行驶人员的影响。

建筑消声器则主要用于减少建筑物内外的噪音传播，保持室内环境的舒适度。

除了以上的分类方法，消声器还可以根据声学参数和性能指标进行分类。

比如，根据消声效果的评估标准可以将消声器分为高效消声器和普通消声器。

高效消声器具有更高的消声效果和吸音性能，可以实现更好的噪音控制效果。

此外，消声器还可以根据使用方式和安装方式进行分类，比如固定消声器、可调消声器等。

消声器的用途十分广泛。

在工业领域，消声器主要用于降噪处理，保护工人的听力健康和提高生产环境的舒适度。

在交通领域，消声器主要用于车辆的排气系统，减少引擎噪音对周围环境和行驶人员的影响。

在建筑领域，消声器主要用于减少建筑物内外的噪音传播，提高建筑物的隔声性能。

此外，消声器还可以应用于音乐厅、录音棚等场所，改善声学条件，提高音质和声音的传播效果。

管式消声器是一种最简单的消声器，它仅在管壁内周 贴上一层吸声材料，故又称“管衬”。特点是制作方便， 阻力小，但只适用于较小的风道，直径一般不大于400mm。 管式消声器仅对中、高频率吸声有一定的消声作用．对低 频性能很差。
19
单通道直管式阻性消声器 消声量的计算
• 经验公式
P L ( ) l S
22
3．折板式和声流式消声器
折板式
声流式
折板式消声器实际上是片式消声器的变种。为了提高其 高频消声性能，把直片做成折弯状，这样能增加声波在消声 器内反射次数，即增加吸声层与声波的接触机会，从而提高 消声效果。 声流式消声器是由折板式消声器改进的，这种消声器把 吸声层制成正弦波形。与折板式比较，它能使气流通畅流过， 减少阻损。其缺点是加工复杂，造价高。 23
15
16
四、消声器的分类
阻性消声器
按消声机理
抗性消声器
17
10.2
消声原理
阻性消声器
阻性消声器的消声原理与多孔性吸声材 料（玻璃纤维、泡沫塑料、烧结金属、烧结陶瓷 等）相似：在气流通道管壁衬以吸声材料， 利用声波在多孔性吸声材料中传播时通过 摩擦将声能转化为热能。
18
1.单通道直管式阻性消声器
45
扩散消声器： 适用于流速极高的放空排气 – 小孔喷注消声器：
原理：小喷口代替大喷口，提高喷气速度，使 噪声移到人耳不敏感的范围
气动马达消音器 多孔陶瓷
fp
v 0.2 D
46
微穿孔板消声器
一般是用厚度小于1mm的纯金属薄板 制作，在薄板上用孔径小于1mm的钻头穿 孔，穿孔率为1％一3％。其消声原理实 质上是一个共振式消声器，对低频消声 效果较显著。

消声器分类及原理消声器是一种用于减少噪音的装置，被广泛应用于汽车发动机、工业设备、建筑物和机械设备等领域。

它的作用是通过减少噪音的传播和消耗噪音能量来降低噪音水平。

消声器的分类按照不同的原理可以分为几种不同类型。

1.反射消声器：反射消声器是利用材料的反射特性来减少噪音的传播。

它由若干孔隙度高的隔音材料组成，如岩棉、玻璃纤维等，通过将噪音反射回源头或以其他方式减少传播。

反射消声器通常用于大型机械设备和工业设备中，具有较高的隔音效果。

2.吸声消声器：吸声消声器是利用吸声材料吸收噪音能量来减少噪音的传播。

吸声材料通常是多孔材料或有机纤维材料，如泡沫橡胶、玻璃纤维、海绵等。

当噪音波通过吸声材料时，其能量被转化为热能或其他形式的能量。

吸声消声器常用于建筑物、办公室和工厂等环境中，能够有效吸收来自空调、机械设备等的噪音。

3.隔声消声器：隔声消声器是通过材料的隔音特性来阻止噪音的传播。

它采用高密度、易挠性的材料，如铅、橡胶等，通过在噪音传播路径上放置隔音材料来阻断噪音波的传播。

隔声消声器常用于汽车、飞机、火车等交通工具上，能够有效减少引擎和车轮的噪音。

4.直流消声器：直流消声器是一种利用流体动力学原理的消声器。

在噪音传输路径上的特殊设计可以导致噪音波的散射和干涉，从而减少噪音的传播。

直流消声器常用于空气或气体系统中，能够有效减少喷气式发动机、风扇和排气管等的噪音。

5.结构消声器：结构消声器是通过结构的特殊设计来减少噪音的传播。

它可以是机械结构中的一部分，如减震螺栓、隔振垫等，也可以是独立的装置，如消声罩、消声箱等。

结构消声器通常用于工业设备、建筑物和机械设备中，能够有效减少振动和噪音的传播。

以上是消声器的几种基本分类，它们根据不同的原理和应用领域有不同的特点和优势。

消声器的原理是通过吸声、反射、隔音、散射等方式来降低噪音水平。

它们可以减少噪音的能量传播和消耗，并通过改变噪音的传播路径和干扰噪音波的传播来实现减振和减噪的效果。

消声器分类及应用消声器是一种用来减少噪音的装置或设备，常见于各种机械设备、汽车、枪械等。

消声器的作用是通过减少噪音的传播，使其声音减弱到可以接受的水平，从而减少噪音对人们的干扰。

根据用途和原理的不同，消声器可以分为几种不同的分类。

下面将从不同的角度来对消声器进行分类并介绍其应用：一、根据原理的不同1. 吸声式消声器吸声式消声器利用吸声材料吸收声音能量，从而达到减少声音传播的目的。

这种类型的消声器常用于汽车发动机、空调设备、风机等，可以有效地减少这些设备产生的噪音。

2. 反射式消声器反射式消声器利用反射板或隔音板将噪音反射或折射使之减弱，达到减少噪音传播的目的。

这种类型的消声器常用于隧道、地铁、机场等需要减少环境噪音的场所。

3. 涡流噪声消声器涡流噪声消声器通过改变气流的流动状态，利用涡流的形成和消散来减少噪声的传播。

这种类型的消声器常用于空调、通风设备等，可以有效地减少风噪声。

二、根据用途的不同1. 汽车消声器汽车消声器是汽车排气系统中的一个重要部件，其主要作用是减少发动机排气产生的噪音。

汽车消声器通过吸声材料和反射板的结构，有效地减少了汽车发动机排气噪音，使汽车行驶时噪音水平得到有效控制。

2. 枪械消声器枪械消声器是一种用于减少枪声的装置，其主要作用是通过消除枪口高速气体流的过程中所产生的爆炸声和喷射声，来减轻射击时的噪音。

枪械消声器广泛应用于军事、警察、狩猎等领域，可以有效地减少枪声对人的伤害，并提高作战、射击的隐蔽性。

3. 工业设备消声器工业设备消声器主要用于减少各种机械设备产生的噪音。

例如，空调设备、风机、发电机等工业设备在运行时会产生较大的噪音，通过安装消声器可以有效地降低这些设备的噪音水平，保护员工的听力，并减少对周边环境的噪音影响。

4. 动力机车消声器动力机车消声器是用于减少火车机车排气和其他噪音的装置，在火车运行过程中起到减少噪音的作用。

通过消声器的有效运用，可以在保证火车正常运行的同时，减少火车行驶时所产生的噪音对周边环境和乘客的影响。

板式、声流式和迷宫式等结构。
• 片式消声器
LNR
' (0 )
P S
L

2 ' (0 )
l a
• 折板式消声器
• 蜂窝式消声器
• 消声弯头
• 迷宫式消声器
LNR
10 lg
S1 (1 )S2
• 阻性消声器
• 气流对阻性消声器声学性能的影响：
• 一是气流的存在会引起声传播和声衰减规律的变化； • 二是气流在消声器内产生一种附加噪声，称为气流再生噪声。
相对粗糙度（%）
相对粗糙度
管壁绝对粗糙度 等效直径
摩擦阻力系数
0.2 0.4 0.5 0.8 1.0 1.5 2.0 3.0 4.0 5.0
0.024 0.028 0.032 0.036 0.039 0.044 0.049 0.057 0.065 0.072
• 局部阻损
• 气流在消声器的结构突然变化处（如折弯、扩张或收缩及遇 到障碍物）所产生的阻力损失。
• 阻力损失
• 阻力损失，简称阻损，是指气流通过消声器时，在消声器出 口端的流体静压比进口端降低的数值。
• 消声器的阻损大小与使用条件下的气流速度大小有密切关系。
• 阻损分类：
•
摩擦阻损
•
局部阻损
• 摩擦阻损
• 由于气流与消声器各壁面之间的摩擦而产生的阻力损失。
H


l de
v2
2g
• 摩擦阻损与相对粗糙度的关系
L' NR

(1
n 3 )LNR
• 改进形式
• 为了在通道截面较大的情况下也能在中高频范围获得好的消声效果， 通常采取在管道中加吸声片或设计成另外的结构形式。

2.3 消声降噪工程复习要求1、熟悉各类消声器的消声机理、特性及其适用范围。

2、掌握各类消声器的设计和应用。

3、了解消声器性能的基本测量方法。

一、阻性消声器采用消声器降低噪声是主要的噪声控制之一，对于大多数以气流噪声为主要噪声源的设备和以气流通道为主要噪声传播途径的场所，消声器往往是有效的控制措施。

为了有效利用消声器控制气流噪声，实施消声降噪工程，首先要了解各类消声器的特性和设计方法，在噪声源和噪声传播途径识别基础上，选择合理的设计方案。

1、阻性消声器的分类阻性消声器的种类和形式很多，一般按气流通道的几何形状，可以分为直管式、片式、折板式、蜂窝式、迷宫式、声流式、盘式、弯头式等。

（1）直管式消声器是结构最简单的一种阻性消声器，吸声材料直接布置在管道内壁、根据管道的需要可以是圆形或方形。

由于只有一个气流通道，适合流量不大的情况使用。

（2）片式消声器适合较大风量和较大管道情况使用。

由于把大的管道分成多个尺寸较小的消声通道，即可以保持较大的气流通道，又增加了气流通道的吸声材料的周长，使之具有较好的消声效果。

（3）折板式消声器是在片式消声器的基础上，增加气流通道的长度和弯曲，增加噪声和吸声材料的接触时间，减少高频噪声的直接投射，适当地增加了消声效果，但是和片式消声器比较阻力也要增加。

（4）蜂窝式消声器的结构特点类似于片式消声器，只是为了进一步减小每一个消声器通道截面尺寸，把整个大的通道分成多个蜂窝式小的消声通道。

（5）迷宫式消声器是在直管消声器基础上，插入一些吸声障板，使声波不断的由一个小室绕行到另一个小室，从而增加了消声效果，特别在中低频率范围，当然阻力也要增加。

迷宫式消声器中的气流速度不宜太高。

（6）声流式消声器类似于折板式消声器，只是为了减小阻力，把通道加工成声流式。

声流式消声器阻力较低，但是结构较为复杂，加工难度较大。

（7）盘式消声器的形状类似圆盘，具有较小的长度，气流和声波通过圆盘四周辐射，适合于在某些情况下，现场条件和空间不容许安装较长形状的消声器。

消声器结构原理功能
2021/10/10
1
消声器的分类
消声器的分类： 从声学原理上分，可分为：阻性、抗性、复合式、微穿孔、
电子（有源）、干涉等。 从内部结构形式上分，可分为：直片式、折板式、蜂窝式、
管道式、弯头式、百叶式等。 从与外部接口的形式上分，可分为：金属外壳式和结构片式。
根据地铁通风空调的特点，地铁项目常用直片式消声器。
2021/10/10
8
结构片式消声器外观图
2021/10/10
9
2021/10/10
6
结构片式消声器功能
结构片式消声器由消声片组合而成，安装在 建筑风道内，主要用于消除列车、列车活塞 风产生的噪声，以及用于对TVF风机、TEF 风机、UPE/OTE风机的二次消声等。根据现 场条件和实际需要决定结构片式消声器的分 拆程度。
2021/10/10
7
结构片式消声器结构图
2021/10/10
3
地铁用消声器
应用于地铁车站环控系统中的消声器有两种类 型：金属外壳消声器和结构片式消声器
➢金属外壳消声器由消声片、外壳、法兰组成， 主要用于通风机进出口两端，直接与风机前 后的变径相连接
➢结构片式消声器由消声片组成，主要用于进、 排风土建风道内
2021/10/10
4
金属外壳式消声器的功能
直片式消声器的声学性能和空气动力性能，取决于声学填料 的声学性能、消声片的内部结构、气流通道的断面尺寸（流 通比）、气流速度及消声器的有效长度等因素。
2021/10/10
2
消声器制作材料
消声器制作材料 外壳采用热浸镀锌钢板 吸声材料为不同声学性能的离心玻璃棉 护面板为镀锌穿孔板 连接法兰采用角钢或槽钢法兰

弯头的插入损失大致与弯折角度成正比，如30°弯头的插入损失仅 为90°弯头的1/3。
对于无规则入射，180°弯头的减噪量约为90弯头的1.5倍
阻性消声器性能的影响因素
1、结构的影响
阻性消声器结构设计时，在高频失效频率附近采取 下述办法可显著提高高频消声效果。
小风量的细管道，可以选用直管式，但对于较大风 量的粗管道就必须采用多通道式。
消声的频率特性：具有良好的中、高频消声性 能。 适用范围：消除风机、燃气轮机进、排气噪声 （即气体流速不大的情况）。
常用阻性消声器的类型
片式消声器
消声衰减量 与单通道直管式消声器计算公式相似 结构：相当于多个单通道直管式消声器组成 当片式消声器每个通道的构造尺寸相同时，只要计 算单个通道的消声量。 特点：中、高频消声效果好，阻力系数较小。 通常取消声片厚度为50-350mm，片间距离（通道宽 度）取100-250mm。
声流式消声器
结构：将折板式的折角变为平滑弧形板。
特点：可使气流通过流畅，阻力减小，达到高 消声、低阻损的要求，阻力系数介于片式和折 板式消声器之间，适用于大断面流通管道。
缺点：结构复杂，加工难度大，造价较高。
蜂窝式消声器
结构：若干个小型直管式消声器并联而成。
原理：小型管道的周长与截面积之比值L/S比直管式和 片式大，所以消声量较高。
折板式消声器
结构：将片式消声器中的直板改为折板，是片 式消声器的变形。 原理：将直通道改为曲折通道，给定直线长度 情形下，可增加声波在管道内的反射次数，即 增加声波与吸声材料的接触机会，改善消声性 能。提高消声量。 为了减小阻力损失，折角一般小于20°。 适用于高压风机或鼓风机的消声。
1. 扩张室消声器（膨胀室消声器）

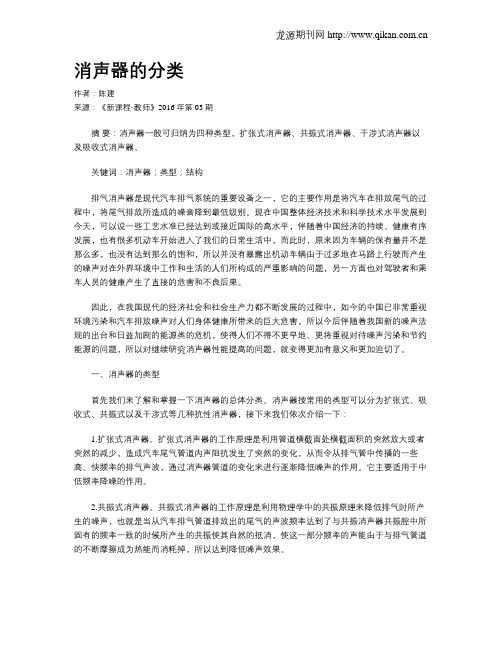

消声器的分类作者：陈建来源：《新课程·教师》2016年第03期摘要：消声器一般可归纳为四种类型，扩张式消声器、共振式消声器、干涉式消声器以及吸收式消声器。

关键词：消声器；类型；结构排气消声器是现代汽车排气系统的重要设备之一，它的主要作用是将汽车在排放尾气的过程中，将尾气排放所造成的噪音降到最低级别。

现在中国整体经济技术和科学技术水平发展到今天，可以说一些工艺水准已经达到或接近国际的高水平，伴随着中国经济的持续、健康有序发展，也有很多机动车开始进入了我们的日常生活中，而此时，原来因为车辆的保有量并不是那么多，也没有达到那么的饱和，所以并没有暴露出机动车辆由于过多地在马路上行驶而产生的噪声对在外界环境中工作和生活的人们所构成的严重影响的问题，另一方面也对驾驶者和乘车人员的健康产生了直接的危害和不良后果。

因此，在我国现代的经济社会和社会生产力都不断发展的过程中，如今的中国已非常重视环境污染和汽车排放噪声对人们身体健康所带来的巨大危害，所以今后伴随着我国新的噪声法规的出台和日益加剧的能源类的危机，使得人们不得不更早地、更将重视对待噪声污染和节约能源的问题，所以对继续研究消声器性能提高的问题，就变得更加有意义和更加迫切了。

一、消声器的类型首先我们来了解和掌握一下消声器的总体分类。

消声器按常用的类型可以分为扩张式、吸收式、共振式以及干涉式等几种抗性消声器，接下来我们依次介绍一下：1.扩张式消声器。

扩张式消声器的工作原理是利用管道横截面处横截面积的突然放大或者突然的减少，造成汽车尾气管道内声阻抗发生了突然的变化，从而令从排气管中传播的一些高、快频率的排气声波，通过消声器管道的变化来进行逐渐降低噪声的作用。

它主要适用于中低频率降噪的作用。

2.共振式消声器。

共振式消声器的工作原理是利用物理学中的共振原理来降低排气时所产生的噪声，也就是当从汽车排气管道排放出的尾气的声波频率达到了与共振消声器共振腔中所固有的频率一致的时候所产生的共振使其自然的抵消，使这一部分频率的声能由于与排气管道的不断摩擦成为热能而消耗掉，所以达到降低噪声效果。

政策法规影响因素分析
环保政策
国家环保政策的日益严格将推动 阻性消声器行业的发展，促进产 品向更加环保、节能的方向升级。
行业标准
行业标准的制定和实施将规范阻 性消声器市场的竞争秩序，提高 行业整体技术水平。
出口政策
国家出口政策的调整将影响阻性 消声器的出口市场，企业需要密 切关注政策变化，及时调整出口 策略。
转化为热能耗散掉，从而达到消声的目的。
结构特点
02
通常由吸声材料、护面结构和固定装置等组成，吸声材料固定
在气流通道的内壁上或按一定方式在管道中排列。
应用范围
03
适用于消除中、高频噪声，对低频噪声的消声效果相对较差。
抗性消声器
消声原理
通过管道、隔板等构件组成扩张室、共振室等各种消声单元，声波 在其中传播时发生反射和干涉，降低声能并达到消声目的。
结构特点
主要由管道和消声单元组成，无吸声材料，结构简单，耐高温、耐 高速气流冲刷。
应用范围
适用于消除低、中频噪声，但对高频噪声的消声效果较差。
复合式消声器
消声原理
将阻性消声器和抗性消声器的消声原理结合在一起， 同时利用两种消声原理达到更全面的消声效果。
结构特点
通常由阻性消声段和抗性消声段组合而成，结合二者 的优点，提高消声性能。
创新设计
探索新型结构形式，如微穿孔板消声器、复合式消声器等。
制造工艺流程简介
材料准备
按照设计要求准备相应的阻性材料。
加工制造
采用模具成型、机械加工等工艺制造消声器外壳和内部结构。
装配调试
将各部件装配在一起，进行调试和测试，确保消声器性能符合要求。
质量检验
对成品进行质量检验，包括外观、尺寸、性能等方面的检查。

消声器的选型标准消声器作为噪声控制的重要设备，其选型标准的制定和实施对于确保设备性能、满足环保要求以及保障人类健康具有重要意义。

本文将从消声器的定义、分类、选型原则、标准及其实际应用等方面进行阐述。

一、消声器的定义与分类消声器是一种专门用于降低噪声传播的设备，广泛应用于各类工业、民用和军事领域。

根据其工作原理和结构特点，消声器可分为阻性消声器、抗性消声器、阻抗复合式消声器等类型。

不同类型的消声器具有不同的性能特点和适用范围，因此选型时需根据实际需求进行综合考虑。

二、消声器的选型原则噪声源特性：在选型时，首先需要了解噪声源的频率特性、声压级以及传播方向等参数，以便选择具有针对性消声效果的消声器。

环境因素：考虑环境因素如温度、湿度、气压等对消声器性能的影响，确保所选消声器在特定环境下能够保持良好的性能。

安装空间：根据安装空间的尺寸和形状，选择适合的消声器类型和尺寸，以确保安装顺利并达到预期的降噪效果。

经济性：在满足性能要求的前提下，尽量选择价格合理、维护成本低的消声器，以降低总体投资成本。

三、消声器的选型标准国家标准：各国针对消声器的设计、制造和检测等方面都制定了相应的国家标准，如中国的《环境噪声污染防治法》和相关行业标准等。

在选型时，应确保所选消声器符合国家相关法规和标准的要求。

国际标准：国际标准如ISO、IEC等对于消声器的性能评价和测试方法也有明确规定。

遵循国际标准有助于确保消声器的性能和质量具有国际通用性。

企业标准：一些大型企业和知名品牌会制定更为严格的企业标准，以确保其产品的品质和竞争力。

在选型时，可以参考这些企业标准，选择品质更可靠的产品。

四、实际应用与未来发展随着环保意识的提高和噪声控制技术的不断进步，消声器的选型和应用将越来越广泛。

未来，消声器的发展将朝着更高效、更环保、更智能化的方向迈进。

因此，在选型过程中，除了关注现有标准外，还应关注行业动态和技术发展趋势，以便选择具有创新性和前瞻性的消声器产品。

备案号：210221.KF.852Q/DZH 大连兆和科技发展有限公司企业标准Q/DZH.003-2003代替 Q/DZH.J.002-2002通风空调消声器及静压箱2003-08-10 发布 2003-08-10 实施大连兆和科技发展有限公司发布Q/DZH.003-2003编制说明本标准是大连兆和科技发展有限公司为本公司生产通风消声器（以下简称消声器）、静压箱而编制的。

在编制过程中，参考了国家现行出版的手册、标准及规范，并结合公司几年来发展的实际状况及顾客提出的有关要求。

本标准是兆和科技有限公司指导性技术文件，凡本公司涉及消声器、静压箱制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。

本标准实施之日后，随国家和行业新标准、规范的发布而修正。

当本标准与顾客要求不一致时，按照合同要求执行。

Q/DZH.003--2003前言本标准是大连兆和科技发展有限公司为本公司生产通风消声器及静压箱(以下简称消声器)而编制的。

在编制过程中，依据国家现行出版的手册、标准及规范，并结合公司几年来发展的实际以及顾客提出的有关要求。

本标准是大连兆和科技发展有限公司指导性技术文件，凡本公司涉及消声器制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。

本标准实施之日后，随国家和行业新标准、规范的发布而修正。

当本标准与顾客要求抵触时，执行顾客要求。

本标准属第一次修订。

修订的原因是国家验收规范的换版和格式的修订。

本标准由大连兆和科技发展有限公司提出。

本标准由大连兆和科技发展有限公司起草。

本标准由大连兆和科技发展有限公司批准。

本标准主要起草人：才效辉Q/DZH.003-2003 通风消声器及静压箱1 范围本标准规定了通风消声器、静压箱（以下简称消声器）的分类，基本规格，要求，试验方法，检验规则，标识，使用说明及包装，运输，贮存。

本标准适用于通风空调系统中的各类消声器、静压箱。

2 分类与命名2.1 按消声特性分类：2.1.1阻性消声器2.1.2微孔板消声器2.1.3复合消声器2.1.4室式消声器（消声静压箱、静压箱）2.2 基本规格2.2.1 矩形基本规格用其法兰内边长A×B乘消声器L(总长度)表示，单位mm。

32 11:12
抗性消声器的分类
• • • • 它的型式有扩张室式 共振腔式 微穿孔板式 干涉型等多种
• 抗性消声器对低中频范围的噪声具有较好 的消声效果 。
33
11:12
（1）扩张室消声器
• 也称为膨胀室消声器，由管和腔适当组合而 成，分为单节式和多节式。 • 是利用管道截面的突变（即声抗的变化）使 沿管道传播的声波向声源反射而通不过消声 器，从而使声能反射回原处，达到消声目的 。 • 单节扩张室消声器只能对某些频率成分起消 声作用，而让另一些频率成分顺利通过，由 于噪声的频率范围一般较宽，因而必须对扩 张室消声性能进行改善处理。
• S是扩张室截面积,V是扩张室容积, l是扩张 室长度
39 11:12
扩张室消声性能进行改善处理方法
4
4
4
• ①在扩张室消声器两端插入内接管，插入 长度分别取为扩张室长度的1/2和1/4 ；
40
11:12
• 由理论分析可知，当插入的内接管长度等 于扩张部分长度的 1/2 时，能消除那部分奇 数倍的通过频率； • 当插入的内接管长度为扩张部分长度的 1/4 时，能消除那部分偶数倍的通过频率。 • 这样，如果综合两者，即在扩张管消声器 内从一端插入长度等于 1/2 倍的内接管，从 另一端插入长度等于 1/4 倍的内接管，就可 以得到在理论上没有通过频率的消声特性。
20 11:12
• 弯头消声器在低频段的消声效果较差，在高 频段消声效果好，特别是满足d/λ≥0.5 的那 些频率，消声效果将迅速提高。 d 为弯头的通道宽度，λ为声波波长。 • 在高频范围，有吸声衬里的弯头与同样长的 无衬里弯头相比，其消声效果可高出 10dB 左右。弯头上衬贴吸声材料的长度，一般取 相当管道截面尺寸的 2~4 倍。 • 弯头消声量与弯头的角度有很大关系。粗略 地可认为与弯曲角度成正比。例如， 30 0 弯 头的消声量可估算为 90 0 弯头的 1/3 ； 180 0 弯头 ( 管子折回 ) 的消声量大约为 90 0 弯头 的 1.5 倍。

一、消声器分类1、阻式消声器：是通过吸声材料来吸收声能降低噪音，一般的微穿孔板消声器就属于这个类型，一般是用来消除高、中频噪声。

但是由于结构的原因，在高温、高湿、高速的情况下不适用。

阻性消声器具有良好的中高频消声性能。

按气流通道几何形状不同，可分为直管式、片式、折板式、迷宫式、蜂窝式、声流式、障板式、弯头式等。

2、抗式消声器：是通过改变截面来消声的。

我们常用的消声静压箱都是这个原理。

一般降低中、低频噪音。

对风系统没有具体的要求。

抗性消声器适用于消除中低频噪声或窄带噪声。

按其作用原理不同，可分为扩张式、共振腔式和干涉式等多种型式。

3、阻抗复合式：当然是结合二者的结构原理。

可以消除低中高频噪音。

但是对风系统的要求同阻式消声器。

阻抗复合式消声器，有共振腔、扩张室、穿孔屏等声学滤波器件，综合了阻性消声器良好的中高频消声特性和阻抗性消声器较好的低频消声特性，因此其消声频带宽，它是最常用的标准消声器系列之一。

适宜风速为6～8米/秒，最高可达到8～12米，可单独使用，也可串联使用。

消声效果：低频10～15dB/m，中频15～25dB/m，高频25～30dB/m，平均阻力系数为0.4。

静压箱是5~10db(a)/m，根据《空气调节》，消声弯头，消声静压箱均属于消声器的一种。

对于一般的民用空调通风系统，选用阻抗复合消声器为好。

作用：消声器是一种既能允许气流通过，又能有效地阻止或减弱声能向外传播的装置。

二、噪声控制的措施1、空调系统噪声降低应采取以下几种措施（1）主要考虑降低产生噪声的声源，选用空调设备时应选用振动小，噪声低的产品，如低噪声压缩机、电机、风机、水泵、空调机、风机盘管等。

当空调系统中的风量一定时，选用风机压头安全系数不宜过大，必要时选用送风机和回风机共同负担系统的总阻力。

（2）在设计空调风道系统时风道应尽量减少阻力，管道的局部阻力不可过大，尽量减少变阻管、弯头、三道、风阀等的个数。

每个送风系统的总风量和阻力不宜过大，必要时把大风量系统分成几个小风量系统。

消声器分类及用途概述：消声器及系列消声吸音产品主要应用于发电厂电站、热电公司、石油化工、钢铁冶金、造纸印染、纺织、矿山等工矿企业的蒸汽锅炉，燃汽燃油锅炉排放及通风管道、鼓引风机等设备汽流（气流）扰动产生噪声的有效消声降音。

蒸汽放空用消声器•TA型锅炉蒸汽安全阀排汽消声器•TB型锅炉生火排气消声器•TD、TDb、TDy型低压蒸汽消声器•TC型冲管消声器（锅炉试车吹扫用）通风、排气管道及风机消声器•CF通风管道消声（风机消声器）•CP型柴油发电机排气消声器•XB型通风管道消声吸音片吸音消声器•工业吸音隔声罩•噪声综合治理消声器按用途分为一下几类:一、用于锅炉等蒸汽设备的TB型点火排气消声器TB型锅炉点火排汽消声器综合了PB型排汽（气）消声器最合理的消声原理所设计。

高压蒸汽在消声器内经一次控流后进入降压体，经大容积再次扩容降压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其消声器噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸多原因，使排气噪声仍然高于标准值。

为此，在降压体外设计了组合型多材料复合结构的阻声吸音罩，复合阻声吸音罩是根据降压体所喷出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。

当用户按要求安装后，总消声量可达36～42分贝。

二、用于各类锅炉蒸汽安全阀用的TA型蒸汽安全阀消声器用于电站锅筒安全阀及过热器安全阀、再热器安全阀、锅炉PCV/ERV安全阀(动力释放阀)等压力装置的安全门。

其蒸汽放空既应避免过大的噪声，更应让汽流顺利排出而不影响安全阀的排量、起跳和回座，为此，以往常见的多级节流及小孔喷注的消声降音手段即不宜采用，这种限制历来是安全阀消声器的设计难点，也是安全门消声器消声效果差的原因。

新型用于安全阀的TA型安全阀排汽消音器采用了喷阻抗复合型消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更加强化了抗性和阻性消声降音机理，达到了安全系数更高的消声器降噪效果。

消声器是一种在允许气流通过的同时，又能有效地阻止或减弱声能向外传播的装置。

它主要用于机械设备的进、排气管道或通风管道的噪声控制。

一个性能好的消声器，可使气流噪声降低20～40dB（A）。

但是，消声器只能降低空气动力设备的进排气口噪声或沿管道传播的噪声，不能降低空气动力设备的机壳、管壁等辐射的噪声。

消声器类型很多，按其降噪原理主要有如下三种类型：阻性消声器、抗性消声器、复合式消声器、微穿孔消声器和喷注型消声器。

一、阻性消声器阻式消声器：是通过吸声材料来吸收声能降低噪音，一般的微穿孔板消声器就属于这个类型，一般是用来消除高、中频噪声。

但是由于结构的原因，在高温、高湿、高速的情况下不适用。

阻性消声器是把吸声材料固定在气流通道内壁或按一定的方式在管道中排列起来，就构成了阻性消声。

1、阻性消声包括的形式：直管式、片式、折板式、声流式、蜂窝式、弯头式等。

适用范围：消除风机、燃气轮机进气噪声（即气体流速不大的情况）。

其中：F－消声器气流通道断面周长，m；S－消声器的气流通道截面积，m2；l－消声器的有效长度，m；Ψ(α0)－与材料的吸声系数有关的消声系数。

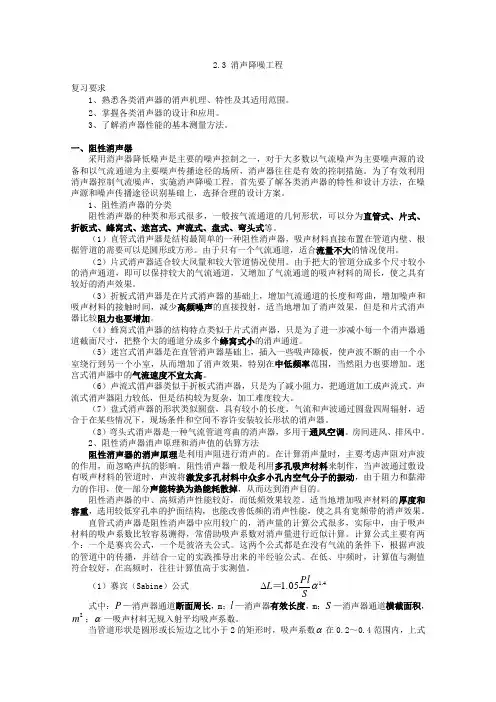

H.J. 赛宾经验公式： 降噪量与材料吸声性能和周长/截面比有关。

衰减量(LA) 消声器内部两点之间的声压级之差。

通常用消声器单位长度上的衰减量来表征，dB/m 。

LA 是减噪量，l 是消声器消声有效长度。

阻性消声器对消除高、中频噪声效果显著对低频噪声的消除则不是很有效其消声量与消声器的结构形式、空气通道横断面的形状与面积、气流速度、消声器长度以及吸声材料的种类、密度、厚度等因素有关护面板材料及其型式对消声效果也有很大影响。

护面材料可采用柔软多孔透气的织物如玻璃纤维布或穿孔板。

护面用的穿孔板一般采用薄钢板、铝板、不锈钢板加工制成。

为了发挥吸声材料的吸声性能穿孔板的穿孔率应大于20%，孔径3-10mm 。

阻性消声器一般宜在风速8m/s 以下，最大不应宜>12m/s, 微穿孔板消声器大风速的情况下(15~20m/s)风阻较大. 常用吸声材料有玻璃纤维丝、低碳钢丝网、毛毡等2. 阻性消声器的高频失效频率在单通道直管消声器中，高频声随着通道面积的增大消声效果显著下降。
