消声器基本知识

一般消声器的原理
一般消声器的原理是通过改变声音传播路径或改变声波传播方式来减少噪音。

常见的消声器有以下几种原理：
1. 吸声原理：消声器通过吸收声波的能量，将声波能量转化为热能，从而减少声音的反射和传播。

吸声材料通常是多孔材料，如泡沫塑料、玻璃纤维和矿棉等。

当声波穿过这些材料时，材料内的孔隙和纤维会使声波受到多次反射和散射，从而使声波能量被吸收。

2. 隔声原理：消声器通过隔离声源和接收点之间的声波传播路径，减少声音传播。

常见的隔声材料有密封胶带、隔音墙体等。

这些材料能够阻隔声波的传播，减少声波的震动和传递。

3. 反相原理：消声器通过发出与噪音相反的声波，使两个声波相遇时相互抵消，达到降噪效果。

这种原理通常适用于主动噪音控制技术，需要使用麦克风和扬声器等设备来检测和发出声波。

以上是一般消声器常见的工作原理，不同种类的消声器可能会采用不同的原理来实现降噪效果。

消声器介绍消声器(Muffler)，是阻止声音传播而允许气流通过的一种常见声学器件，是消除空气动力性噪声的重要措施。

消音器是安装在空气动力设备（如鼓风机、空压机、锅炉排气口、发电机、水泵等排气口噪音较大的设备）的气流通道上或进、排气系统中的降低噪声的装置。

消音器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消音器、抗性消音器、阻抗复合式消音器、微穿孔板消音器、小孔消音器和有源消音器。

常见消声器的声频谱特性如下：1. 阻性消声器将多孔吸声材料固定在气流通道内壁，或按一定排列方式固定在管道中，以降低气流噪声的装置。

适用于降低中高频的宽带噪声。

主要类型有直管式、片式、蜂窝式、折板式、弯头式、声流式和迷路式等消声器。

消声器使用的吸声材料与护面层材料，应根据气流管道中的使用条件（风速、温度、水分含量、腐蚀性等）进行选择。

阻性消声器具有设计简单、易于制做、压力降小、性能比较可靠等优点，一般多用在风机的进排风通道上。

消声量约为10～20dB/m。

直管式消声器的声衰减量可由下式计算：式中，△L 为声衰减量，dB；Φ(α0) 为消声系数，是多孔吸声材料的垂直入射吸声系数α0 的函数，换算关系见表1。

P 为气流通道上吸声材料的饰面周长，m；s 为气流通道的横截面积，m²；i 为消声器的有效长度（有吸声材料饰面部分），m。

表2 消声系数Φ(α0) 和吸声系数α0的函数关系（经验值）若消声器通道截面相对较大，高频声波呈束状直接通过，与吸声材料很少或不完全接触，消声量就会明显下降，称作高频失效。

消声量开始明显下降的频率称作上限失效频率，可按下面的经验式计算：式中，f上为上限失效频率，Hz；c 为管道中的声速，m/s；D 为通道直径（圆管）或管道截面边长平均值（矩形）。

2. 抗性消声器利用改变气流通道的截面积或旁接共振腔、支管，使声波产生反射、共振或干涉，达到消声目的装置。

适用于降低中低频噪声，主要类型有扩张室式、共振式与干涉式消声器，如下图。

消声器设备原理及结构一、原理1.隔音原理：消声器设备利用隔音材料的隔音效果来减弱和隔离声音的传播。

隔音材料通常是具有高密度和高吸声性能的材料，如矿棉、泡沫塑料、橡胶等。

当声音进入消声器内部时，隔音材料会吸收、反射和散射声波，从而减少声音的能量传递，降低声音的传播。

这种原理主要适用于低频噪音的处理。

2.消声原理：消声器设备利用内部特殊结构来消除噪声。

常见的消声原理包括消声吸音剂、消声腔、消声片等。

消声吸音剂是由吸音材料填充的密闭隔音室，通过吸音材料的吸声作用来降低噪声；消声腔是一种具有特殊形状的空腔结构，通过声波的反射和干扰来减弱声音的传播；消声片是一种具有特殊孔隙结构的板状材料，通过声波的分散和阻隔来消除噪声。

二、结构1.外壳：外壳是消声器设备的外部包装，通常由金属或塑料制成。

外壳具有一定的结构强度和抗腐蚀性能，可以保护内部的隔音材料和结构。

外壳还可以根据具体需求设计成不同形状和尺寸，以适应不同场合和应用。

2.隔音材料：隔音材料是消声器设备内部的主要组成部分，用于吸收、反射和散射声波。

常见的隔音材料包括矿棉、泡沫塑料、橡胶等。

这些材料具有高密度和高吸声性能，可以有效地阻挡噪声的传播。

3.内部结构：内部结构是消声器设备的关键组成部分，用于实现隔音和消声效果。

内部结构根据具体原理和要求的不同而有所区别，例如消声吸音剂、消声腔和消声片等。

内部结构的设计和布局需要经过科学的计算和实验，以确保消声器设备能够有效地减弱噪声。

综上所述，消声器设备通过采用隔音原理和消声原理来降低噪声。

它的主要结构包括外壳、隔音材料和内部结构。

消声器设备在工业、交通、建筑等领域被广泛应用，可以有效地保护人们的听力和生活环境。

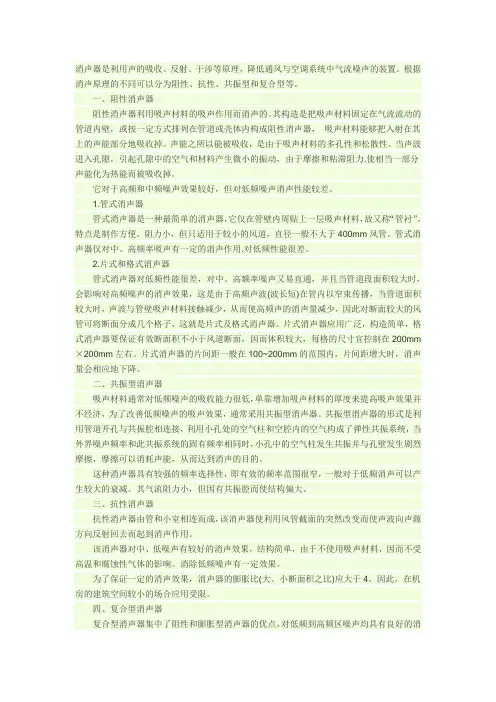

消声器是利用声的吸收、反射、干涉等原理，降低通风与空调系统中气流噪声的装置。

根据消声原理的不同可以分为阻性、抗性、共振型和复合型等。

一、阻性消声器阻性消声器利用吸声材料的吸声作用而消声的。

其构造是把吸声材料固定在气流流动的管道内壁，或按一定方式排列在管道或壳体内构成阻性消声器，吸声材料能够把入射在其上的声能部分地吸收掉。

声能之所以能被吸收，是由于吸声材料的多孔性和松散性。

当声波进入孔隙，引起孔隙中的空气和材料产生微小的振动，由于摩擦和粘滞阻力.使相当一部分声能化为热能而被吸收掉。

它对于高频和中频噪声效果较好，但对低频噪声消声性能较差。

1.管式消声器管式消声器是一种最简单的消声器，它仅在管壁内周贴上一层吸声材料，故又称“管衬”。

特点是制作方便，阻力小，但只适用于较小的风道，直径一般不大于400mm风管。

管式消声器仅对中、高频率吸声有一定的消声作用.对低频性能很差。

2.片式和格式消声器管式消声器对低频性能很差，对中、高额率噪声又易直通，并且当管道段面积较大时，会影响对高频噪声的消声效果，这是由于高频声波(波长短)在管内以窄束传播，当管道面积较大时，声波与管壁吸声材料接触减少，从而使高频声的消声量减少，因此对断面较大的风管可将断面分成几个格子，这就是片式及格式消声器。

片式消声器应用广泛，构造简单，格式消声器要保证有效断面积不小于风道断面，因而体积较大，每格的尺寸宜控制在200mm ×200mm左右。

片式消声器的片间距一般在100~200mm的范围内，片间距增大时，消声量会相应地下降。

二、共振型消声器吸声材料通常对低频噪声的吸收能力很低，单靠增加吸声材料的厚度来提高吸声效果并不经济，为了改善低频噪声的吸声效果，通常采用共振型消声器。

共振型消声器的形式是利用管道开孔与共振腔相连接，利用小孔处的空气柱和空腔内的空气构成了弹性共振系统，当外界噪声频率和此共振系统的固有频率相同时，小孔中的空气柱发生共振并与孔壁发生剧烈摩擦，摩擦可以消耗声能，从而达到消声的目的。

消声器分类及原理消声器是一种用于减少噪音的装置，被广泛应用于汽车发动机、工业设备、建筑物和机械设备等领域。

它的作用是通过减少噪音的传播和消耗噪音能量来降低噪音水平。

消声器的分类按照不同的原理可以分为几种不同类型。

1.反射消声器：反射消声器是利用材料的反射特性来减少噪音的传播。

它由若干孔隙度高的隔音材料组成，如岩棉、玻璃纤维等，通过将噪音反射回源头或以其他方式减少传播。

反射消声器通常用于大型机械设备和工业设备中，具有较高的隔音效果。

2.吸声消声器：吸声消声器是利用吸声材料吸收噪音能量来减少噪音的传播。

吸声材料通常是多孔材料或有机纤维材料，如泡沫橡胶、玻璃纤维、海绵等。

当噪音波通过吸声材料时，其能量被转化为热能或其他形式的能量。

吸声消声器常用于建筑物、办公室和工厂等环境中，能够有效吸收来自空调、机械设备等的噪音。

3.隔声消声器：隔声消声器是通过材料的隔音特性来阻止噪音的传播。

它采用高密度、易挠性的材料，如铅、橡胶等，通过在噪音传播路径上放置隔音材料来阻断噪音波的传播。

隔声消声器常用于汽车、飞机、火车等交通工具上，能够有效减少引擎和车轮的噪音。

4.直流消声器：直流消声器是一种利用流体动力学原理的消声器。

在噪音传输路径上的特殊设计可以导致噪音波的散射和干涉，从而减少噪音的传播。

直流消声器常用于空气或气体系统中，能够有效减少喷气式发动机、风扇和排气管等的噪音。

5.结构消声器：结构消声器是通过结构的特殊设计来减少噪音的传播。

它可以是机械结构中的一部分，如减震螺栓、隔振垫等，也可以是独立的装置，如消声罩、消声箱等。

结构消声器通常用于工业设备、建筑物和机械设备中，能够有效减少振动和噪音的传播。

以上是消声器的几种基本分类，它们根据不同的原理和应用领域有不同的特点和优势。

消声器的原理是通过吸声、反射、隔音、散射等方式来降低噪音水平。

它们可以减少噪音的能量传播和消耗，并通过改变噪音的传播路径和干扰噪音波的传播来实现减振和减噪的效果。

消声器的原理消声器的原理消声器的原理消声器的原理消音器上有许多小孔, 小孔产生涡流消耗气流能量，消音器中隔音材料吸收声波冲击波。

消声器一般由排气管、连接螺套、消声筒和筒芯等几部分组成。

在连接螺套里装有油浸石棉密封圈，以防止排气管和消声筒之间的接口漏气。

消声筒内焊有7块隔板，将消声筒分成8个消声腔（七个膨胀室和一个共振腔）在筒芯上面有倒三角形导流槽和许多小孔，当发动机的高温废气以高速经排气管进入消声器时，由于消声筒的截面积逐渐增大，气流得以膨胀，流速降低，强大的脉动噪声得以衰减。

当气流继续流经各膨胀室时，由于隔板的阻挡，气流只能从隔板上的节流了、及筒芯通过，于是气流突然被压缩，分成许多细流，后又突然得以膨胀，如此多次突变，声能被大大衰减，从而起到降低排气噪声的作用。

消声器按其工作原理可分为阻性消声器、抗性消声器和阻抗复合消声器。

阻性消声器主要是用吸声材料来消减噪声，把吸声材料固定在气流流通的管道内壁或按一定方式排列在管道中，当声波进入消声器时，大部分声能被吸收，起到消声作用，阻性消声器的优点是能在较宽的中高频范围内消声，特别对高频声波有突出的消声作用。

缺点是在高温水蒸气以及对吸声材料有侵蚀作用的气体中使用寿命较短。

通常用于家庭、办公室空调机；大型风洞，喷气发动机试车间等处。

抗性消声器又称声学滤波器，它又分为共振式、扩张室式和干涉式等几种。

最简单的扩张室式是在气流通道管上接一段截面较大的粗管，但其终端是细管，调节扩张室（大管）的截面扣长度以改变声波的反射和干涉性能，从而改变消声量和最大消声频率。

它与阻性消声器不同之处在于其中没有放置吸声材料，抗性消声器的优点是结构简单，耐高温耐气体侵蚀，有良好的低频消声性能．缺点是消声频带窄，主要用于汽车发动机及其它活塞发动机的进气和排气口。

阻抗复合消声器综合前两种优点制成。

在其内部既有阻性吸声材料，又有共振腔，扩张室等抗性滤波元件，因此在较宽频率范围内有良好消声效果手枪常见的消声器有两种：（1）安装在枪口:其消声原理是，膛内的火药燃气流出枪口后经过消声器的孔道逐级减速，从而大幅度降低了枪口噪声。

消声器基础知识与选型案例消音器是阻止声音传播而允许气流通过的一种设备，是消除空气动力性噪声的重要措施。

把它接在管道中或进、排气口上，能让气流通过，对噪声具有一定的消减作用，但不能降低空气动力设备本身所辐射的噪声。

阻性消声器：消声原理：利用吸声材料消声。

把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消声器。

当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。

蜂窝式消声器实际上由许多平行的小直管式消声器并联而结构复杂，阻损较大。

迷宫式消声器的缺点是空间体积大、阻力损失大，故只适于在流速很低的风道上使用。

折板式消声器是增加声波在消声器内反射次数，即增加吸声层与声波的接触机会，从而提高消声效果。

特点和应用：对中高频消声效果好、对低频消声效果较差。

适用范围：消除风机、燃气轮机进气噪声（即气体流速不大的情况）。

缺点：由于吸声材料易被排出的高温废气所熔化，因此使用寿命短，且易被积炭、油泥等阻塞而降低或失去消声作用。

抗性消声器：消声原理：通过管道截面的突变处或旁接共振腔等在声传播过程中引起阻抗的改变而产生声能的反射、干涉，从而降低由消声器向外辐射的声能,以达到消声目的的消声器。

声波在两根不同截面的管道中传播，从截面积为S1的管中传入截面积为S2的管中，S2管对S1管相当一个声负载，会引起部分声波的反射和透射。

消声器内插入内接管，以改善它的消声性能。

特性：主要适于降低低频及中低频段的噪声。

抗性消声器的最大优点是不需使用多孔吸声材料,因此在耐高温、抗潮湿、对流速较大、洁净要求较高的条件均比阻性消声器好。

适用范围：消除空压机、内燃机、汽车排气噪声（较高气速的情况）。

阻抗复合式消声器：消声原理：把阻性与抗性两种消声原理通过适当结构复合起来而构成的。

可定性地认为阻性和抗性在同一频带的消声值的叠加（并非简单的叠加关系）。

特性：具有低、中、高频消声性能。

消声器分类及应用消声器是一种用来减少噪音的装置或设备，常见于各种机械设备、汽车、枪械等。

消声器的作用是通过减少噪音的传播，使其声音减弱到可以接受的水平，从而减少噪音对人们的干扰。

根据用途和原理的不同，消声器可以分为几种不同的分类。

下面将从不同的角度来对消声器进行分类并介绍其应用：一、根据原理的不同1. 吸声式消声器吸声式消声器利用吸声材料吸收声音能量，从而达到减少声音传播的目的。

这种类型的消声器常用于汽车发动机、空调设备、风机等，可以有效地减少这些设备产生的噪音。

2. 反射式消声器反射式消声器利用反射板或隔音板将噪音反射或折射使之减弱，达到减少噪音传播的目的。

这种类型的消声器常用于隧道、地铁、机场等需要减少环境噪音的场所。

3. 涡流噪声消声器涡流噪声消声器通过改变气流的流动状态，利用涡流的形成和消散来减少噪声的传播。

这种类型的消声器常用于空调、通风设备等，可以有效地减少风噪声。

二、根据用途的不同1. 汽车消声器汽车消声器是汽车排气系统中的一个重要部件，其主要作用是减少发动机排气产生的噪音。

汽车消声器通过吸声材料和反射板的结构，有效地减少了汽车发动机排气噪音，使汽车行驶时噪音水平得到有效控制。

2. 枪械消声器枪械消声器是一种用于减少枪声的装置，其主要作用是通过消除枪口高速气体流的过程中所产生的爆炸声和喷射声，来减轻射击时的噪音。

枪械消声器广泛应用于军事、警察、狩猎等领域，可以有效地减少枪声对人的伤害，并提高作战、射击的隐蔽性。

3. 工业设备消声器工业设备消声器主要用于减少各种机械设备产生的噪音。

例如，空调设备、风机、发电机等工业设备在运行时会产生较大的噪音，通过安装消声器可以有效地降低这些设备的噪音水平，保护员工的听力，并减少对周边环境的噪音影响。

4. 动力机车消声器动力机车消声器是用于减少火车机车排气和其他噪音的装置，在火车运行过程中起到减少噪音的作用。

通过消声器的有效运用，可以在保证火车正常运行的同时，减少火车行驶时所产生的噪音对周边环境和乘客的影响。

2.3 消声降噪工程复习要求1、熟悉各类消声器的消声机理、特性及其适用范围。

2、掌握各类消声器的设计和应用。

3、了解消声器性能的基本测量方法。

一、阻性消声器采用消声器降低噪声是主要的噪声控制之一，对于大多数以气流噪声为主要噪声源的设备和以气流通道为主要噪声传播途径的场所，消声器往往是有效的控制措施。

为了有效利用消声器控制气流噪声，实施消声降噪工程，首先要了解各类消声器的特性和设计方法，在噪声源和噪声传播途径识别基础上，选择合理的设计方案。

1、阻性消声器的分类阻性消声器的种类和形式很多，一般按气流通道的几何形状，可以分为直管式、片式、折板式、蜂窝式、迷宫式、声流式、盘式、弯头式等。

（1）直管式消声器是结构最简单的一种阻性消声器，吸声材料直接布置在管道内壁、根据管道的需要可以是圆形或方形。

由于只有一个气流通道，适合流量不大的情况使用。

（2）片式消声器适合较大风量和较大管道情况使用。

由于把大的管道分成多个尺寸较小的消声通道，即可以保持较大的气流通道，又增加了气流通道的吸声材料的周长，使之具有较好的消声效果。

（3）折板式消声器是在片式消声器的基础上，增加气流通道的长度和弯曲，增加噪声和吸声材料的接触时间，减少高频噪声的直接投射，适当地增加了消声效果，但是和片式消声器比较阻力也要增加。

（4）蜂窝式消声器的结构特点类似于片式消声器，只是为了进一步减小每一个消声器通道截面尺寸，把整个大的通道分成多个蜂窝式小的消声通道。

（5）迷宫式消声器是在直管消声器基础上，插入一些吸声障板，使声波不断的由一个小室绕行到另一个小室，从而增加了消声效果，特别在中低频率范围，当然阻力也要增加。

迷宫式消声器中的气流速度不宜太高。

（6）声流式消声器类似于折板式消声器，只是为了减小阻力，把通道加工成声流式。

声流式消声器阻力较低，但是结构较为复杂，加工难度较大。

（7）盘式消声器的形状类似圆盘，具有较小的长度，气流和声波通过圆盘四周辐射，适合于在某些情况下，现场条件和空间不容许安装较长形状的消声器。

消声器使用方法1、消声器的定义消声器是指被安装在空气中的某种装置，用于降低发动机噪音或其他声音源的幅度。

消声器安装时，往往需要配合使用一系列调节装置，使静音效果达到最佳状态。

它可以实现对许多环境的隔离，有效的防治噪声干扰。

消声器的主要作用是缓解噪声。

根据不同的消声器类型和结构，可以将噪声从某一特定的容器中隔离出来，使空间中的噪声降低。

特别是在居住区、医院等公共场所，能够有效的减少噪声污染，确保空气质量。

此外，消声器还可以改善发动机性能，防止噪音干扰等。

消声器由一系列模块组成，如阻流板、支架、排气管道、消声罩等。

阻流板一般由金属或其他材料制成，中间可以植入一定数量的孔，可以把进入消声器的气流及噪声减轻，并可将进入空气中的声音减少2/3至5/6。

此外，消声器的结构还包括空气动力学网，使进入消声器的气流和空气混合更加均衡。

4、消声器的安装及使用首先，安装前需要进行正确的结构设计，确定消声器的通风系统，以及消声器应在何处安装。

在安装消声器时，需要注意安装位置，以免发生漏气等情况。

其次，需要确定消声器的规格，比如外形、尺寸、支架式等，以确保最佳的安装结果。

再者，在安装完消声器后，应进行测试和调节，以确保消声器的效果符合要求。

最后，安装完成后，应定期进行维护和清洁，防止消声器内部污垢积聚，影响消声器效果。

5、消声器的注意事项1）在安装消声器时，应注意发动机爆震，防止噪音影响其他装置。

2）在调节消声器时，应注意控制通风量，防止排气过大导致噪音恶化。

3）检查消声器管路时，应注意防止漏气，确保空气流通。

4）定期清洗消声器内部，确保消声器工作效率。

5）消声器安装完毕后，应注意检查和维护，以防老化或损坏。

由以上内容可见，消声器的正确使用和安装非常重要，不仅仅可以降低噪声，还能够提升发动机工作效率。

因此，在安装和使用消声器时，应严格按照规定进行安装、试验、调节，做到科学运用、合理利用，以达到尽可能降低发动机噪声的目的。

消声器工作原理1 消声器的作用消声器（又称消音器）是一种用来减弱来源声音的途径，是用来抑制或减弱声压的装置。

消声器可减少机器噪音以免影响周围环境。

消声器是环境工程和音箱等等各种音场控制手段中最重要的一环，也是其中最关键性的设备。

一般情况下，把发生噪声的设备装置连接到消声器，以减少传播出去的噪声。

在工业管道和通风系统中也可采用消声器的技术和设备来减少噪声。

2 消声器的工作原理消声器的主要作用是抑制辐射到外界的噪声，当消声器连接在某设备或管道上时，将产生压力和流量变化从而有效地抑制噪声蔓延，产生“宁静”的环境。

消声器的设计首先考虑的是声音的闭合，消声原理的基础就是空气的运动，噪声空气的震动，当入口和出口的气流发生变化，此时流体就失去了两个截然不同的状态，出口比入口的气流减少很多，就会形成流量的视突变，此时动能会频繁转变，一部分能量转换成热能，另一部分能量转换成声能。

穿过消声器后，声能发生衰减和减弱，从而达到消除噪声和减弱噪声的效果。

3 不同类型的消声器目前已知的消声器主要有4类：绝缘消声器、平衡膜消声器、等离子体消声器和道森膜消声器。

其中，绝缘消声器是通过采取包括绝绝柱、悬挂隔墙和源减少围板、悬浮地板等结构结合技术，将采取包括绝缘体的厚度、材料的特性、阻燃特性等一系列技术特性来实现声音的隔绝和减少。

平衡膜消声器是一种基于膨胀膜原理的消声器，这种膜的特性为：当声音通过时，会产生振动，这样空气就会在此膜上有一定的摩擦，使声音减弱。

等离子体消声器是以电磁波加热而产生等离子体破坏音频传播，从而实现声波的破坏。

道森膜消声器采用了独特的材料和设计，把噪声穿过吸收材料时会产生摩擦，摩擦的热由噪音转化为动能，从而减弱能量和实现声音隔绝的效果。

4 消声器的应用消声器在安装冷却空调、热采暖、电动机、活塞式冷凝机、离心式制冷机器等高噪音工业机械设备中都有广泛的应用，可以降低设备产生噪音。

在工业生产和民用建筑以及其他构筑物噪音超标时，也可使用；其他如电影拍摄，录音间，电台和音响导演等，也需要使用消声箱。
