[序言]随着科技的不断发展，测试中心在各行各业扮演着越来越重要的角色。
本文将介绍测试中心的操作手册，旨在帮助读者了解和掌握测试中心的操作流程和方法。
【第一部分】测试中心概述1. 测试中心的定义测试中心是指专门用于进行各种测试活动的机构或部门，其主要职责是进行产品或系统的测试和验证工作，以确保产品的质量和性能达到预期要求。
2. 测试中心的作用测试中心在产品研发和生产过程中发挥着至关重要的作用，其主要作用包括但不限于：- 提供全面的测试服务，包括功能测试、性能测试、安全测试等，为产品质量提供保障。
- 为产品研发和生产过程中的问题提供信息支持和解决方案。
- 为产品改进和升级提供测试数据和建议。
【第二部分】测试中心的操作流程3. 测试需求收集在进行测试之前，测试中心需要与相关部门或团队进行沟通，了解产品或系统的测试需求和目标，并制定相应的测试计划。
4. 测试用例设计根据测试需求，测试人员需要设计具体的测试用例，包括测试场景、测试步骤、预期结果等，以确保产品的各项功能和性能都能得到充分的覆盖。
5. 测试环境搭建测试中心需要搭建相应的测试环境，包括硬件设备、网络环境、测试工具等，以支持测试活动的进行。
6. 测试执行和记录在测试环境搭建完成后，测试人员需按照设计好的测试用例进行测试执行，并及时记录测试过程和测试结果，以便后续分析和评估。
7. 测试报告编写测试完成后，测试人员需要编写详细的测试报告，包括测试环境、测试用例、测试结果、问题列表等，以向相关部门汇报测试情况和问题。
【第三部分】测试中心的注意事项8. 安全意识在进行测试活动时，测试人员需要注重安全意识，遵守相关的安全规定和操作规程，保障测试过程和测试环境的安全。
9. 测试标准和规范测试中心需要遵守相关的测试标准和规范，制定并执行符合标准要求的测试流程和方法。
10. 团队协作测试中心的工作需要与产品研发团队、运维团队等密切合作，需注重团队间的沟通与协作，共同推动产品的质量提升。
pirentTestcenter综合数据测试平台SpirentTestcenter是思博伦通信推出的全新综合测试平台。
数据通信网络经历了几个进展时期，目前正向着统一的多功能网络融合，这种趋势包括：汇聚的多功能网络，要求数据、语音、视频多种业务在同一个平台上承载；成千上万的网络流量，要求加倍精准的效劳质量操纵和策略保障；加倍丰硕的IP特性，要求更完善的网络功能及Ipv6的部署；愈来愈宽的网络带宽，要求千兆到户、万兆上联；数百万的宽带接入用户，要求更高密度的接口和更大容量的用户仿真；愈来愈复杂的技术和应用，要求统一的测试标准和加倍简单易用的测试工具。
这些都对网络和产品的测试提出了新的要求。
思博伦通信正是在如此的市场需求之下推出了全新的综合测试平台—SpirentTestcenter，它综合了二、三层测试，路由测试，宽带接入测试，triple-play测试，IPTV测试解决方案，提供了一个全新的高密度，高扩展性，集成测试方式学，通用自动化测试框架的综合测试平台。
Spirent TestCenter组件SpirentTestcenter由机架、模块、应用软件三部份组成SPT-9000A机架SPT-9000A Spirent 9U机架及操纵器：包括TCA-1000 Spirent TestCenter操作系统和TCA-1001 Spirent TestCenter治理应用程序SPT-9000A是一种超高密度机箱，并可提供选配的冗余电源、方便阅读的液晶显示屏和易于保护的硬件。
该型号适用于实验室或生产性测试环境。
SPT-9000A提供12个插槽，支持最多144个千兆以太网端口、24个万兆以太网端口，也可混合利用以上这些类型的端口。
SPT-9000A可直接支持大板型模块，也可利用转接卡（产品编号：ACC-2090A）支持小板型模块。
技术规格SPT-9000A技术规格●Spirent TestCenter 9U高度机箱，可容纳12个测试模块。
Spirent测试仪器自动化测试说明书1引言1.1背景根据部门现有的Spirent测试仪器使用状况，收集发现存在以下几点问题，主要有：1、Spirent测试仪器目前拥有三大设备仪器，测试人员学习需要花费大量的时间精力，并且需要相对扎实的网络测试基础和配合专业的指导。
2、各测试仪器之间关联性目前不大：每个仪器目前是单一的设备，没有有效地整合为一个测试系统，对测试环境构成重复构建，测试配置混乱无关联。
3、测试过程中，测试人员测试工作繁重，测试仪器的配置相对繁琐，影响测试效率。
4、测试仪用例的测试时间相对较长，需要测试人员专职守候，切换被测设备参数和仪器参数，测试周期长达一天，花费时间太长，比如加密机各种模式的性能测试。
上述问题反映出Spirent测试仪器需要专业知识多、手工测试效率低、测试周期长等一系列问题。
为降低仪器使用复杂度、提高工作效率、加快测试周期，需要对Spirent测试仪器进行二次开发，实现自动化测试，用于代替部分功能繁锁的手工回归测试。
2系统概述2.1系统目标通过对测试仪器的自动化二次开发的目标：对仪器测试接口封装，减少测试参数配置，降低测试仪器的使用复杂度；并可与自动化测试平台结合，更加方便管理、调度、控制测试执行；测试效果和测试结果同GUI模式相同；减少人工值守，加快测试周期，提高测试效率。
2.2功能需求Spirent测试仪器可以通过API支持所有的仪器工作能力。
通过对测试仪器自动化二次开发实现的功能和性能：●降低测试仪器的使用复杂度：简化测试人员的测试工作，其测试仪器简单易用，将测试的工作重心放在对产品的深入测试中。
●缩短测试时间：机器执行可在无人值守的条件下以最快的速度完成测试配置和执行，同时可以与自动化测试平台相结合，进一步减少测试人员的值守和干预。
●提高产品、服务的可靠性：实现回退测试周期的自动化。
确保产品生命周期的每一个阶段中都可以执行完全相同的测试。
●降低学习难度：简便易用的API中融入预先定义的测试逻辑，且无需对RFC2544或者RFC2889测试进行手工编码，从而使生产效率大幅提高。

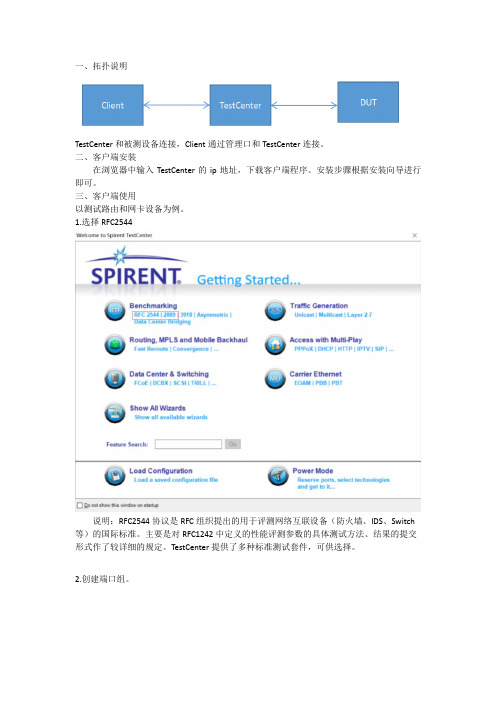

一、拓扑说明TestCenter和被测设备连接，Client通过管理口和TestCenter连接。
二、客户端安装在浏览器中输入TestCenter的ip地址，下载客户端程序。
安装步骤根据安装向导进行即可。
三、客户端使用以测试路由和网卡设备为例。
1.选择RFC2544说明：RFC2544协议是RFC组织提出的用于评测网络互联设备（防火墙、IDS、Switch 等）的国际标准。
主要是对RFC1242中定义的性能评测参数的具体测试方法、结果的提交形式作了较详细的规定。
TestCenter提供了多种标准测试套件，可供选择。
2.创建端口组。
3.创建端口数量，大于等于被测设备端口数4.下一步5.在向导界面选择预定义测试套件，本步骤中选择RFC25446.选择测试项目，RFC2544提供4中测试项目7.选择使用的端口。
8.配置终端节点9.选择端口类型说明：Ethernet：以太网,POS/SDH: ,ATM: ,FC: 10.选择协议类型说明：RFC2544可以测试多种设备，在本Demo中，只是测试设备性能，故把TestCenter作为一个流量发包器使用，选择None(Traffic only device)11.选择上层封装12.配置设备说明：主要修改设备数和DUT地址以及端口IP跳步数。
13.修改后设备配置如下14.完成15.配置完成的终端节点16.配置端口通信方式16.配置测试选项17.配置延迟参数配置结果如下：18.配置帧丢包参数配置如下19.初始图20.port offline21.选择All ports，右键，bring online22.下一步，配置TestCenter IP说明：Chassis address为TestCenter配置的IP 23.端口重定位向导说明：根据实际使用的端口勾选24.下一步，把创建的端口和实际端口map一下25.结束26.port可用说明：port状态变为up，指示灯变为绿色27.点击执行命令序列说明：命令序列按序执行，对于不需要的命令序列可以删除28.执行状态如下29.查看实时详情30.测试结果。

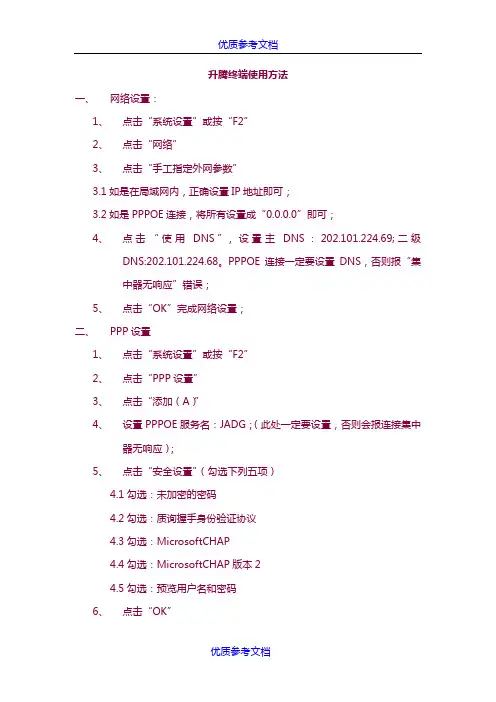

升腾终端使用方法一、网络设置：1、点击“系统设置”或按“F2”2、点击“网络”3、点击“手工指定外网参数”3.1如是在局域网内，正确设置IP地址即可；3.2如是PPPOE连接，将所有设置成“0.0.0.0”即可；4、点击“使用DNS”，设置主DNS：202.101.224.69;二级DNS:202.101.224.68。
PPPOE连接一定要设置DNS，否则报“集中器无响应”错误；5、点击“OK”完成网络设置；二、PPP设置1、点击“系统设置”或按“F2”2、点击“PPP设置”3、点击“添加（A）”4、设置PPPOE服务名：JADG；（此处一定要设置，否则会报连接集中器无响应）；5、点击“安全设置”（勾选下列五项）4.1勾选：未加密的密码4.2勾选：质询握手身份验证协议4.3勾选：MicrosoftCHAP4.4勾选：MicrosoftCHAP版本24.5勾选：预览用户名和密码6、点击“OK”7、点击“OK”再点击“设为默认”8、点击“OK”完成设置9、要连接网络时先点击“拨号”输入用户名及密码，域不需要设置，当显示“已连接”时表示网络正常，点击“隐藏”。
三、打印机设置：1、点击“系统设置”或按“F2”2、点击“RDP设置”3、选中“添加打印机”，再点击“添加打印机”按钮；4、添加“EPSONLQ-1600K”打印机；5、点击“OK”完成设置四、连接设置：1、点击“添加”（第三个按钮）；2、选择“MicrosoftRDP客户端”，点击确认；3、输入连接名称“CRM100”，服务器IP地址：134.240.7.100（如是PPPOE连接IP地址为：192.168.23.100）4、选中自动登录，设置用户名、密码，设置域名：jianzk1；5、点击“下一步”，点击“下一步”，6、点击“完成”，完成一个连接设置。
五、其它：1、显示器分辨率设置：……系统设置……显示……，可以设置颜色、显示分辨率、屏幕分辨率等，一般显示分辨率设置1024G768；2、调节音量大小：……系统设置……其他……；3、测试网络是否正常：……系统设置……PING……，在目标处输入IP地址，（PPPOE方式可输入192.168.23.99，固定IP地址方式可输入134.240.7.100）；次数为0时一直测试，大于0时测试相应次数；设置完后点击PING按钮开始测试；4、保存设置：按SHIFT+F2；5、恢复缺省设置：在开机时一直按“CTRL”键，选择：“2.StartDefaultSPstem”，其他选项不要随意测试。
Spirent Testcenter L4-L7 基本操作1．设置相关的环境变量选择tools-> preferences 中，选择Miscellaneous->Spirent Testcenter在这个界面中，要配置两个地方：Path to Tcl Interpreter 域，选择tclsh 解析器所在的目录。
比如安装了activetcl8.4.13.exe 以后,把tclsh84.exe给选进去。
Path to Initialization Script 域，选择Spirent Testcenter安装目录下的Layer 4-7 Application\STC\ SpirentTestCenter.tcl2．连接Spirent Testcenter 机框选择administrator->Spirent Testcenter Chassis在进入的界面中，选择equipment->add chassis , 在弹出的界面中，填入IP address3．Reserver 要用的端口组在连接上机框以后，界面上显示如下：如图中：10.61.49.240 是代表机框的IP地址10.61.49.240:2 代表测试卡在机框的2号槽位下面的Port1,2Port3,4…….是指端口组。
在Testcenter 上，每两个端口上有一个CPU，组成一个端口组，比如Port1和2组成端口组1，Port 3和4 组成端口组2，…..依此类推。
一块12口卡，就有6个端口组，用户可以以端口组为单位进行Reserve.在每个端口组的前面，绿灯表示这个端口组空闲，可以被Reserve红灯表示这个端口组已经被别的用户Reserve蓝灯表示这个端口组被本用户Reserve 成功在端口组上点右键，Reserve 要用的端口组：注意：a.只有在Active Software 中显示L4l7 2.xx.xxxx的端口组可以用来进行L4-L7测试。

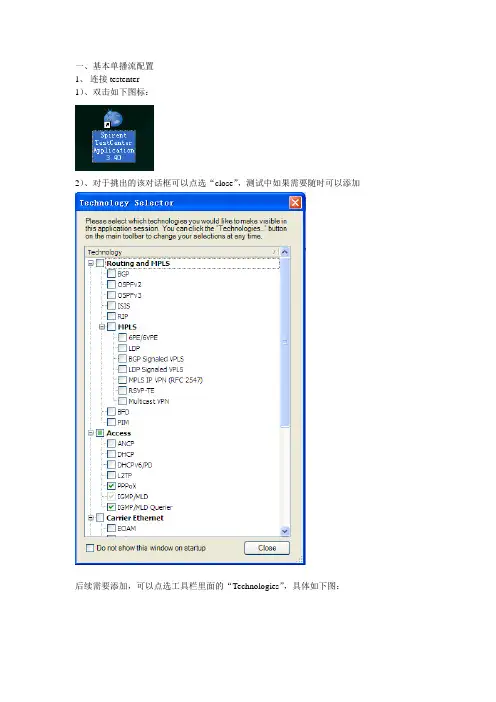

一、基本单播流配置1、连接testenter1）、双击如下图标：2）、对于挑出的该对话框可以点选“close”，测试中如果需要随时可以添加后续需要添加，可以点选工具栏里面的“Technologies”，具体如下图：3）、点选工具栏里面的“Actions”→“Chassis”→“Port Reservation”4）、在如上操作弹出的对话框中点选“Add Chassis”5）、在如上操作弹出的对话框中输入IP地址后，点选ok。
6）、选中测试使用的端口，点选“ok”，具体如下：备注：testcenter 2个端口为一张板卡，所以即使不使用12口，使用11口，则12口也不能再次被其他人使用。
2、基本编辑流量1）、testcenter的端口默认下是copper，如使用的是光口，需要进行切换，具体如下：点选完“Fiber”后，点选“Apply”将配置应用。
2)、依次操作如下：3）、按照如上操作后，会弹出如下对话框，依次进行如下配置A、进行“stream name”，“Frame size”设置。
B、点选上图的“Frame”进行，mac地址配置，具体如下（此时为untag包）：C、如为tag包，需要依次进行如下操作：添加测试所要使用的Vlan IDD、设置接收端口：将接收端口添加到“Receive ports”列，点选“ok”，具体如下：E、进行流量配置：点选“Load per stream block”，针对每条流进行速率配置。
F、不同端口的流量编辑ok后，可以进行打包可以点选1的方式进行“针对所有端口，或者选中某个端口的“Traffic generator”,右键点选2进行操作，暂停则按照相反操作。
3、抓包A、第一次使用testcener的抓包功能需要进行如下配置选中某个端口的“captuer”→“setting”→“browers”后，点选电脑中“wireshark”的安装文件路径。
B、具体抓包：1的操作为开启所有端口开始抓包，2和3为针对某个端口开始抓包，停止抓包则为相反操作。
同维电子有限公司测试部拟制人时间葛佰艳2010年10月22日Testcenter基本配置使用说明一、基本单播流配置1、连接testenter1）、双击如下图标：2）、对于挑出的该对话框可以点选“close”，测试中如果需要随时可以添加后续需要添加，可以点选工具栏里面的“Technologies”，具体如下图：3）、点选工具栏里面的“Actions”→“Chassis”→“Port Reservation”4）、在如上操作弹出的对话框中点选“Add Chassis”5）、在如上操作弹出的对话框中输入IP地址后，点选ok。
6）、选中测试使用的端口，点选“ok”，具体如下：备注：testcenter 2个端口为一张板卡，所以即使不使用12口，使用11口，则12口也不能再次被其他人使用。
2、基本编辑流量1）、testcenter的端口默认下是copper，如使用的是光口，需要进行切换，具体如下：点选完“Fiber”后，点选“Apply”将配置应用。
2)、依次操作如下：3）、按照如上操作后，会弹出如下对话框，依次进行如下配置A、进行“stream name”，“Frame size”设置。
B、点选上图的“Frame”进行，mac地址配置，具体如下（此时为untag包）：C、如为tag包，需要依次进行如下操作：添加测试所要使用的Vlan IDD、设置接收端口：将接收端口添加到“Receive ports”列，点选“ok”，具体如下：E、进行流量配置：点选“Load per stream block”，针对每条流进行速率配置。
F、不同端口的流量编辑ok后，可以进行打包可以点选1的方式进行“针对所有端口，或者选中某个端口的“Traffic generator”,右键点选2进行操作，暂停则按照相反操作。
3、抓包A、第一次使用testcener的抓包功能需要进行如下配置选中某个端口的“captuer”→“setting”→“browers”后，点选电脑中“wireshark”的安装文件路径。
B、具体抓包：1的操作为开启所有端口开始抓包，2和3为针对某个端口开始抓包，停止抓包则为相反操作。
4、包统计功能一般开始打流，包统计会自动打开，如未开启，可以点选工具栏中的“view”→“Basic Traffic Results”，具体如下：5、统计存储A、点选工具栏中的“File”→“Save Result”执行完以上操作后，弹出如下对话框，1选择保存路径，2是命名文件后，点选“保存”执行以上操作后，结果会自动弹出，选中1后，点选2，将所需结果保存成exel格式。
如果以上操作后，没有结果输出，可以选择如下操作：双击如下图标软件依次点选“File”→“Open”→“Folder of Databses”，然后按照如下路径，打开测试结果所在的文件：我的文档\Spirent\TestCenter 3.40\Results6、配置端口为fiber 或者为copper，及双工模式每次配置完成后，需要执行步骤4的操作，该配置才生效7、开启及关闭flow control功能每次配置完成后，需要执行步骤4的操作，该配置才生效二、基本组播流配置说明：配置组播的例子为，使用Port9为组播源端口，port10为组播接收端口，组播组为255.0.0.11、创建组播地址1）、依次操作，“选中All multicast groups”→“点选Add”成功添加组地址，双击组地址所在位置可以对组地址范围进行更改。
2、编辑接收端口的report及leave包及创建组播源1）、依次操作“All Devices（Hosts，Router，…）”→“点选Add”2）、按照如下操作，选择测试所使用的接收端口及组播源端口后，点选“next”3）、根据测试需求点选测试所要使用的协议，可以使用默认的“None”，点选“next”4）、弹出如下对话框，如配置的report包需要带vlan，则按照如下操作，否则使用默认配置，点选“next”5）、点选“next”，对所使用的vlan进行配置6）、点选“next”，可以将“Enable RFC 4814 MAC adress ”选中，或者不选中（如果选中后，源mac地址是随机的”7）、如上操作后，点选“next”，点选“finish”8）、因为上面执行的操作配置的vlan为一个，要根据测试的需要进行更改，我测试使用的组播vlan为1111，report报文所使用的vlan为1011此时要对源端口的组播vlan进行更改，具体如下：8）、执行完以上操作后，作为接收端口的进行如下操作：9）、选中所添加的stream，于该流上创建对应的组播组，如下操作：依次执行以下操作：3、创建组播源1）、选中作为组播源的端口，按照如下操作：2）、选中使用的端口，先选“next”3）、将所建立的组播组与使用的源端口进行绑定，依次按照如下操作后，点选“next”4）、设置组播流的包长，及组播流的名称，如下：5）、点选next后，配置组播流流量6）、配置接收端口，按照如下操作完成后，点选“finish”完成如下配置。
7）、发送report报文，验证组播业务是否正常开启组播源的流量：此时发送report报文：或者选中如上的流量，点选右键，发起report报文也可。
4、如为测试V3报文，则编辑report包为v3，依次进行如下操作：三、组播性能测试按照组播流配置完成后，保证板子的组播业务正常后，可以进行组播性能测试。
1、组播组容量测试1）、2）、select Wizards3）、Select Test4）、Select port5)、Configure Device And Groups（因之前已经创建ok，这里不必重新创建），点选“next”即可：6）、7）、8）、9）、10）、点选如下操作开始测试：11）、如跳出如下对话框，请点选“yes”12）测试完成后，结果会自动跳出可以点选如下，进行查看测试结果：2、join/leave latency 测试1)、2）、3）、4）、5）、3、转发时延测试同以上配置有相似配置，不再重复叙述4、组播吞吐量测试同以上配置有相似配置或者同单播吞吐量配置有相似之处，不再重复叙述。
2)、四、单播性能测试建议测试前将上下行流量创建完成后，保证基本上下行业务流正常后，进行单播性能配置测试1、throughput test1）、2）、3）、编辑上下行业务流的发包端口4)、点选“add”添加downstream端口及配置vlan 5）、点选所使用的下行发包端口6）、可以选择“none”7）、执行完如下操作后，点选next即可8）、可选择如下配置9）、配置下行流所使用的vlan10）、enable RFC4814后，点选“next” “finish”11)、配置upstream test port，点选“add”进行添加12）、配置upstream 所使用的port，后续配置同上6）----10）13）、执行完以上操作后，点选“next”，选择“manual” “add”14）、选择测试所使用端口15）、按照如下操作进行配置16）、执行完成以上操作后点选“next”，如下配置使用默认即可17）、连续点选“next”后，执行如下配置，完成配置后点选“finish”18)、可以对建立的流量进行命名19)、进行如下配置20）、配置测试throughput的初始速率及最大速率，每个字节测试时间，采用二分法进行测试，可针对上下行流量分别进行配置，具体如下：21）、点选“run”执行测试2、throughput 测试结果分析1）、点选如下，可以看到最终测试结果，如想看到测试过程，可以选择load iteration ，依次进行查看。
2）、点选如下，可以看到针对端口的最终测试结果3）、可以将所需要的测试结果导出为.exel选择所需要的数据点选ok，则完成结果保存。
4、latency test1）、同throughput配置处，将不在重复叙述，可以参考如上配置2）、依次执行如下操作3）、配置latency profile，点选1弹出如下对话框，选择所要测试使用的端口后，点选ok 4）、完成如下操作后，点选run，执行转发时延测试5、frame loss测试配置同latency测试配置五、PPPOX及DHCP测试1、PPPOE测试本次测试环境：port//12/9 （连接uplink口，设置为server端）port//12/10（连接onu的port1，设置为client端，客户端模拟一台host）1）、选择PPPOX协议按照如上操作点选“ok”2）、添加PPPOE仿真节点按照如上操作后点选“finish”3）、点选选择封装模式备注：vlan是否选择根据流量配置而定。
如果需要设置仿真节点的Mac地址，可以直接修改节点的MAC地址，通常仿真PPPoE节点会有很多，通过点击Mac Modifier设置变化的规则。
4)、切换到PPPoX配置界面，在这个Host节点上使能PPPoE协议。
默认情况下仿真的模式就是客户端，不需要进行修该。
PPPoE Session 数量由Host数量控制，这里不能修改，如果要仿真更多的Session，需要修改Host数量（此次配置使用一个host）5）、PPPOE相关参数配置节点的PPP相关参数可以点击PPP Settings进行设置。
这里保持默认值即可，如果对PPP有特殊需求，可以在这里修改6）、点击认证选择PPP的认证模式，可以选择PAP或者CHAP模式选择了认证模式后，可以设置用户名和密码,本次测试使用默认的用户名和密码Client和server设置相同的用户名和密码7）、测试连接按照如下操作，先开启Server，切换到PPPOX配置界面，选中server端的stream block，然后点选鼠标右键Client端做如下操作，与Server进行连接做如上操作之前，可以在uplink口及onu的port口进行抓包，查看pppoe的整个过程。
如连接成功，可以查看如下内容:在结果窗口中，当状态变为Connected证明Session已经连接了同时在结果窗口中也可以得到连接的速率以及连接过程中不同消息的数量按照如下路径可以查看到client通过pppoe获得的ip地址等相关信息，具体如下：B为选中client的Stream block。
8）、创建流量点击All Stream Block，并点击添加流量按钮选择源和目的两个端口，并点击下一步按照如上操作点选“next”按照如上操作,依次点选“next”进行Frame size和速率设置即可，选中所添加的流量，开始测试即可。
查看流量：当PPPoE节点上线正常后，流的状态灯显示绿色，点击开始发送流量。
