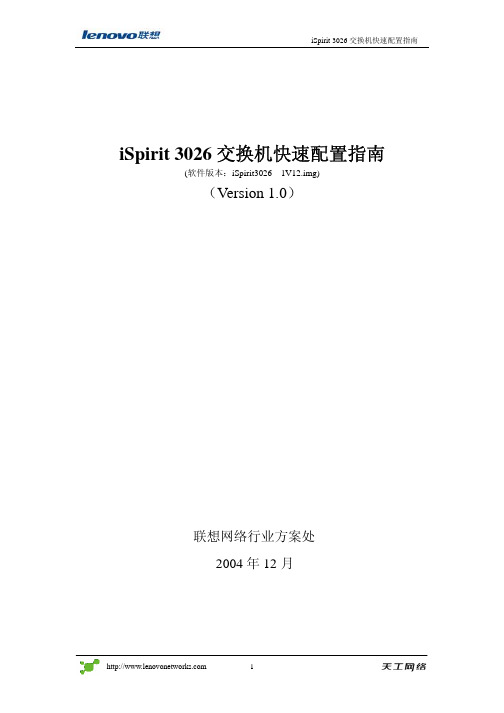

iSpirit 3026交换机快速配置指南(软件版本：iSpirit3026 1V12.img)（Version 1.0）联想网络行业方案处2004年12月目录一．基于PORT（端口）的VLAN配置 (4)二. 基于802.1Q的VLAN配置 (7)三．私有VLAN配置 (10)四．VLAN内端口隔离配置 (15)五．STP（生成树）配置 (16)六．TRUNK 端口聚合配置 (18)七. MIRROR （端口镜像）配置 (20)八．CONFIGURATION文件备份 (21)九．IMAGE软件升级 (22)十．SNMP配置 (24)十一．MAC 绑定配置 (26)十二．IP绑定配置 (27)十三. ACL访问控制列表配置 (29)十四. 802.1X认证 (36)十五. 子网配置 (38)十六. 二层静态组播 (40)十七. 密码恢复 (41)十八. 交换机映像文件损坏的处理方法 (42)附件：配置超级终端 (46)一．基于PORT（端口）的VLAN配置1. 网络需求有两个用户，用户1和用户2，两个用户由于所使用的网络功能和环境不同，需要分别处于不同的VLAN中。
用户1在VLAN2，连接端口2；用户2在VLAN3，连接端口3。
2. 配置步骤Switch# vlan 2 // 创建vlan 2Vlan 2 addedSwitch(vlan-2)#exitSwitch# vlan 3 // 创建vlan 3Vlan 3 addedSwitch(vlan-3)# vlan 2 // 在创建vlan 2 之后，就可在配置模式下 输入vlan 2 ，进入vlan 2的配置模式Switch(vlan-2)# untag 2 // 将端口2 加入vlan 2，如果还有其它端口要加入vlan 2，那么在 vlan 2 模式下，untag x （x为其它端口号）Switch(vlan-2)# vlan 3 //进入vlan 3 配置模式Switch(vlan-3)# untag 3 //将端口3 加入vlan 3，如果还有其它端口要加入vlan 3，那么在 vlan 3 模式下，untag x （x为其它端口号）3.排错如果配置后，发现不同VLAN之间的PC机不能通信，那是正常现象，因为不同VLAN之间要进行通信，必须要经过三层的路由转发。
睿石企业级APM指南针产品快速配置手册睿石网云（北京）科技有限公司2017年07月04日声明本手册所含内容若有任何改动，恕不另行通知。
在法律法规的最大允许范围内，睿石网云（北京）科技有限公司除就本手册和产品应负的瑕疵担保责任外，无论明示或默示，不作其它任何担保，。
在法律法规的最大允许范围内，睿石网云（北京）科技有限公司对于您的使用或不能使用本产品而发生的任何损坏（包括，但不限于直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或任何其它损失），不负任何赔偿责任。
本手册含受版权保护的信息，未经睿石网云（北京）科技有限公司书面允许不得对本手册的任何部分进行影印、复制或翻译。
睿石网云(北京)科技有限公司章节目录目录声明 (2)1. 前言 (4)1.1. 导言 (4)1.2. 本书适用对象 (4)1.3. 本书适合的产品 (4)2. 如何开始 (4)2.1. 准备工作 (4)2.2. 配置管理方法 (4)3. 网络环境 (5)3.1. 网络拓扑 (5)3.2. 拓扑描述 (5)4. 部署步骤 (6)4.1. 配置交换机端口镜像或Flow (6)4.2. 采集配置 (6)4.3. 业务对象定义 (7)4.3.1. 主机组配置 (7)4.3.2. 自定义业务配置 (7)4.4. 配置下发 (8)4.5. 业务视图配置 (8)4.6. 完成配置 (9)5. 附录 (9)5.1. 华为交换机端口镜像配置示例 (9)5.2. Cisco路由器netflow V5开启flow配置示例 (10)5.3. 华为netstream版本5开启flow配置示例 (10)5.4. H3C开启flow配置示例 (10)6. 关于RStone睿石 (11)1.前言1.1.导言《睿石企业级APM---指南针产品快速配置手册》是睿石APM产品主要的安装调试手册。
产品简称：指南针或者Compass系统，下文中将直接引用该名称。
用于服务器的 Dell SupportAssist 1.2 版快速设置指南注、小心和警告注: “注”表示可以帮助您更好地使用计算机的重要信息。
小心: “小心”表示可能会损坏硬件或导致数据丢失，并说明如何避免此类问题。
警告: “警告”表示可能会造成财产损失、人身伤害甚至死亡。
版权所有© 2016 Dell Inc. 保留所有权利。
本产品受美国、国际版权和知识产权法律保护。
Dell ™和 Dell 徽标是 Dell Inc. 在美国和/或其他管辖区域的商标。
所有此处提及的其他商标和产品名称可能是其各自所属公司的商标。
2016 - 01Rev. A00SupportAssist 使用入门用于服务器的 Dell SupportAssist 是一款应用程序，该程序通过主动识别 Dell 服务器中的硬件问题自动提供来自 Dell 的支持。
在检测到问题时，SupportAssist 自动向 Dell 技术支持开立一个支持案例，并向您发送电子邮件通知。
系统将自动收集排除故障所需的数据，并安全地发送给 Dell 技术支持。
收集的数据有助于 Dell 技术支持为您提供适当的解决方案来解决此问题。
注: 在本说明文件中，本地系统一词是指要在其中安装 SupportAssist 的服务器；远程设备是指要SupportAssist 监测的其它任何设备。
本说明文件介绍了设置 SupportAssist 以监测本地系统和一台远程设备所需的信息。
成功完成设置后：•SupportAssist 将会一直监测本地系统和远程设备的硬件问题。
•您可以使用 SupportAssist 从本地系统或远程设备收集故障诊断数据（系统信息）并将它们发送给 Dell。
设置 SupportAssist 监测本地系统要快速设置 SupportAssist 以监控本地系统，请执行以下操作：1.在支持的 Microsoft Windows 或 Linux 操作系统上安装 SupportAssist。
网御应用交付控制系统快速安装指南北京网御星云信息技术有限公司网御应用交付控制系统－快速安装指南网御应用交付控制系统快速安装指南手册版本V1.0产品版本V2.0资料状态发行版权声明网御星云公司版权所有，并保留对本手册及本声明的最终解释权和修改权。
本手册的版权归网御星云公司所有。
未得到网御星云公司书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其他语言、将其部分或全部用于商业用途。
免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。
网御星云公司在编写该手册的时候已尽最大努力保证其内容准确可靠，但网御星云公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。
副本发布声明网御星云公司的应用交付控制产品正常运行时，包含2款GPL协议的软件（linux、zebra）。
网御星云公司愿意将GPL软件提供给已经购买产品的且愿意遵守GPL协议的客户，请需要GPL软件的客户提供（1）已经购买产品的序列号，（2）有效送达GPL软件地址和联系人，包括但不限于姓名、公司、电话、电子邮箱、地址、邮编等。
快速安装指南 (1)第1章硬件安装 (2)1.1安装前准备工作 (2)1.1.1 安装环境要求： (2)1.1.2 安装工具准备 (2)1.2设备面板标识说明 (2)1.3设备安装 (3)1.3.1设备接口卡的安装 (3)1.3.2将设备安装到机柜 (4)第2章快速配置 (5)2.1设备默认配置 (5)2.1.1管理口的默认配置 (5)2.1.2默认管理员用户 (5)2.2 Web快速配置 (5)2.2.1登录设备 (5)2.2.2配置VLAN (6)2.2.3配置IP地址 (7)2.2.4配置服务器负载均衡 (8)2.2.5配置链路负载均衡 (11)第3章软件升级 (16)3.1通过Web升级 (16)第1章硬件安装在这部分里主要介绍的是硬件的安装、设置以及必要的配置操作。
快速入门指南UD26198B可视对讲安卓管理机版权所有©杭州海康威视数字技术股份有限公司2021。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。
未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。
关于本产品本手册描述的产品仅供中国大陆地区销售和使用。
本产品只能在购买地所在国家或地区享受售后服务及维保方案。
关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。
因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。
海康威视建议您在专业人员的指导下使用本手册。
责任声明在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。
海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。
您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。
使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。
您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。
如本手册内容与适用的法律相冲突，则以法律规定为准。
数据安全声明您在使用产品的过程中，将收集、存储与使用个人数据。
海康威视在产品开发过程中，贯彻个人数据保护原则。
安装与配置快速指南R3000 Lite工业级双SIM卡VPN无线路由器包装清单在安装R3000 Lite路由器之前，请确认产品包装盒里是具备以下材料： Robustel R3000 Lite 路由器电源接线端子文档和软件CD可选配件AC/DC电源适配器SMA蜂窝网天线（3G/4G）串行线（DB9母头转DB9公头）35mm的DIN导轨安装套件或壁挂式安装工具*如果以上的物品缺少或者损坏请联系我们的销售人员环境要求电源输入：9 ~26 VDC功耗：空闲状态100 mA @ 12 V、通信状态400 mA(峰值) @12V工作环境温度：-40~ +85°C (R3000-L3E支持-20 ~ +75°C)工作环境湿度：5 ~95% RH第1章硬件接口介绍1.1概述如图所示，R3000 Lite路由器有一个以太网口（LAN口），一个DB9串行接口（支持RS232和RS485），两个蜂窝网SIM卡插槽，两个蜂窝网天线接口。
1.2外形尺寸设备外形尺寸：98 x 105 x 29.5 mm （长x宽x高）1.3 接口PIN 脚分配1.4 LED 指示灯1.5 重置按钮RSSI LED 灯 功能无 没有信号或SIM 卡安装不正确。
1 条 (只有第一个LED 灯亮) 信号等级: 1-10 (异常信号等级)。
2 条(第一个和第二个LED 灯亮) 信号等级: 11-20 (平均信号等级)。
3 条(所有RSSI LED 灯都亮) 信号等级: 21-31 (最佳信号等级)。
PIN 极性 10 正极 11 负极 12接地PIN 调试 RS232 RS485 (2-wire) 1 Data+ (A)2 RXD3 TXD4 DRXD5 GND GND6 Data- (B)7 RTS 8 CTS 9DTXD接口引脚分配PIN 功能 1 TX+ 2 TX- 3 RX+ 6RX-1.6以太网口以太网口有两盏LED指示灯。
联想网御入侵防御系统IPS 快速配置指南声明：z本手册所含内容若有任何改动，恕不另行通知。
z在法律法规的最大允许范围内，联想网御科技（北京）有限公司除就本手册和产品应负的瑕疵担保责任外，无论明示或默示，不作其它任何担保，包括（但不限于）本手册中推荐使用产品的适用性和安全性、产品的适销性和适合某特定用途的担保。
z在法律法规的最大允许范围内，联想网御科技（北京）有限公司对于您的使用或不能使用本产品而发生的任何损坏（包括，但不限于直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或任何其它损失），不负任何赔偿责任。
z本手册含受版权保护的信息，未经联想网御科技（北京）有限公司书面允许不得对本手册的任何部分进行影印、复制或翻译。
联想网御科技（北京）有限公司中国北京海淀区中关村南大街6号中电信息大厦8层目录目录 (III)第1章登录系统 (1)第2章主要组网模式及举例 (4)2.1串联接入 (4)第3章入侵防护 (6)3.1基础配置 (6)3.2IPS检测 (7)3.3抗攻击 (10)3.3.1 保护策略 (10)3.3.2 全局抗攻击 (13)3.4IPS统计报表 (14)第1章登录系统IPS提供三种管理方式：1）WEB界面管理2）串口命令行管理3）远程SSH登录管理，其中管理方式1）和2）是默认开启的，3）默认是关闭的。
在串口命令行管理中，管理客户端的配置是38400-8-N-1，其中需要注意的是波特率配置为38400 bps，管理主机默认连接的CONSOLE。
Console口的必要配置如下图所示，图1-1端口通信参数设置联想网御IPS上电自检，系统自动进行配置，自检结束后提示用户键入回车，直到出现命令行提示符，此时输入：u空格c，出现密码提示符时输入密码leadsec,之后就可以进入用户需要的视图中进行配置。
举例进入配置试图Please press ENTER to enter system.IPS>u cPassword:IPS#configureIPS(config)#在WEB界面管理中，管理主机默认只能连接接口g0/0/0，如果需要连接其它网口，必须进行相应的设置。
H版本日期H&i本：Hi2期：201SER012-V112/12/9RVE快速（9ER 冗速配置指R001-E 冗余指南E ）余服务务器器目录一、H&i SERVER冗余服务器与外部连接 (3)1.1、电源、网络部分连接 (3)1.2、检查磁盘配置 (4)1.3、管理PC机连接 (5)二、快速配置H&i SERVER（出厂前已预先配置） (6)三、快速配置H&i SERVER虚拟机VM (7)3.1、虚拟机页面概述 (7)3.2、创建虚拟机VMs (7)3.3、创建一个虚拟CD（VCD） (8)3.4、基于Windows的虚拟机 (8)3.5、访问新创建的磁盘 (10)3.6、创建一个新卷 (10)3.7、Windows虚拟机上安装应用程序 (12)3.8、基于Linux的虚拟机 (12)四、H&i SERVER管理系统指南 (15)4.1、H&i SERVER管理控制台要求： (15)4.2、登录H&i SERVER管理控制台： (15)4.3、H&i SERVER单元参数设置： (16)4.4、用户帐户 (17)4.5、开机启动H&i SERVER： (17)4.6、关闭H&i SERVER单元： (17)4.7、扩展H&i SERVER系统资源： (18)一、参考鼠标（图（图连1.1如下网口络（分别、H&i S 考以下图示，标、显示器，图示1，H&i 图示2，H&i 连接UPS 电源1、电源、网下图所示，选口（紧邻VGA （如果有的话别按需求将两SERVER 连接服务器并连接至任 SERVER 2 SERVER 2网络部分连选择随机提供A 接口）对连话）。
两台服务器剩R 冗余服器冗余电源、任意服务器主机21XX 冗余服22XX 冗余服连接供的网络跳线连；2对多模剩余网口连接服务器与外私有网络/数机单元。
Obtener en pocos minutosel sistema de manipulaciónadecuado gracias a laHandling Guide OnlineConfigure y solicite su sistema estándar de mani-pulación en tiempo récord gracias a la nuevaherramienta en línea. Introduzca únicamente losdatos más importantes de su aplicación y recibainmediatamente sugerencias adecuadas.Rápido• Obtener en 20 minutos el sistema demanipulación adecuado• Incluye modelo CAD• Visualización inmediata del precioEficacia• Considerable reducción de los gastos portrabajo de ingeniería• No se necesitan conocimientos profundossobre el productoIntuitivo• Utilización muy sencilla• Consulta de datos estructurada1. paso:Seleccione el tipo de manipulacióne introduzca sus datos de aplicación.El software propone los sistemasde manipulación adecuados, incluyendolos precios.Obtener el sistema de manipulación en tres pasos:/handling-guide2. paso:Seleccione en la lista de propuestas el sistemade manipulación que mejor se adapte a susnecesidades. El modelo CAD en el formatoapropiado y la hoja de datos con toda la infor-mación relevante están disponibles inmediata-mente para su descarga.3. paso:Coloque el sistema de manipulación seleccio-nado en la cesta y finalice su pedido. Festo leentregará en el plazo más breve posible unsistema listo para su instalación, incluyendotoda la documentación para el usuario con-forme a la Directiva de máquinas de la UE.Benefíciese de laexperiencia de nuestrosexpertos¿Sus requerimientos sobrepasan los de lossistemas de manipulación estándar?Enviar consultaIntroduzca sus datos de aplicación en laHandling Guide Online y envíelos con unsimple clic del ratón a nuestros expertos.Desarrollo personalizadoNuestros ingenieros desarrollan una soluciónadecuada a sus requerimientos especiales.Para la máxima flexibilidad en lo querespecta a carga, dinámica, espaciooperativo y mecánica.Infórmese sobre HandlingGuide OnlineEl software de ingeniería para diseñar,configurar y pedir sistemas de manipulaciónestándar.Ahorro de tiempo y dinero gracias a los sistemas estándar de manipulaciónFesto ofrece sistemas estándar de manipula -ción listos para instalar como paquetes com -pletos para todas las aplicaciones convencio -nales: completamente montados y probados, incluyen conducción de la energía, tecnología de conexiones y un conjunto de accionamiento adecuado. Los componentes individuales armonizan a la perfección y garantizan un funcionamiento seguro. De este modo, puede concentrarse plenamente en sus componentes clave y aumentar su productividad.VentajasEconómico• Mínimos costes de ingeniería• Menores gastos en logística, instalación y puesta en funcionamiento Todo de un mismo proveedor• Hardware, software, asistencia técnica• Con el conjunto de accionamiento adecuado Sistemas listos para instalar• Completamente montado, preajustado, con cables y tubos flexibles montados y debidamente comprobado• Incluye documentación de usuario conforme a directivas de la UE Diversidad• Soluciones para las más diversas aplicaciones• Eléctrico, neumático o combinación Seguridad• Ejes estándar de funcionamiento comprobado• Componentes plenamente compatibles entre sí• Asistencia técnica en todo el mundoTipos de ejes:EGC-TB/ EGC-HD (todos los tamaños)Tipos de motor:EMMS-AS 40 /70/100/140Controlador de motor:CMMS-AS / CMMP-AS-M3Carreras estándar:hasta 3000 mmSistemas sencillos YXCSPara todo tipo de movimientos sencillosBueno es saberlo:Construcción idén -tica al módulo Y de un pórtico con un eje de movimiento Bueno es saberlo:Kit de ajuste siempre disponiblePórticos con un eje de movimiento YXCL Para movimientos en dos dimensiones en un espacio operativo vertical.Tipos de ejes:Módulo Y:EGC-TB/ EGC-HD (todos los tamaños)Módulo Z:EGC-BS/DGEA/EGSL/DGSLTipos de motor:EMMS-AS 40 /70/100/140EMMS-ST-28 (para EGSL-35)Controlador de motor:CMMS-AS / CMMP-AS-M3Carreras estándar:Módulo Y: hasta 3000 mm Módulo Z: hasta 800 mmTipos de ejes:Módulo Y:EGC-TB/ EGC-HD (todos los tamaños)Módulo Z:EGC-BS/DGEA/EGSL/DGSL Tipos de motor:EMMS-AS 40 /70/100/140EMMS-ST-28 (para EGSL-35)Controlador de motor:CMMS-AS / CMMP-AS-M3Carreras estándar:Módulo Y: hasta 3000 mm Módulo Z: hasta 800 mmBueno es saberlo:Construcción idéntica al pórtico con tres ejes de movimiento, pero sin módulo ZPórticos con dos ejes de movimiento YXCF Para movimientos en dos dimensiones en un espacio operativo horizontal.Pórticos con tres ejes de movimiento YXCR Para movimientos en tres dimensiones en un espacio operativo.Tipos de ejes:Módulo X:EGC (todos los tamaños)Módulo Y:EGC-TB/ EGC-HD (todos los tamaños)Módulo Z:EGC-BS/DGEA/EGSL/DGSL Tipos de motor:EMMS-AS 40 /70/100/140EMMS-ST-28 (para EGSL-35)Controlador de motor:CMMS-AS / CMMP-AS-M3Carreras estándar:Módulo X: hasta 3000 mm Módulo Y: hasta 2000 mm Módulo Z: hasta 800 mmBueno es saberlo:Kit de ajuste nuevo (opcional)Adaptación perfectaFesto ofrece sistemas de manipulación listos para instalar cuyos componentes individuales armonizan a la perfección.La Handling Guide Online adopta en su lugar la opción de combinación de componentes adecuada.De este modo obtendrá con facilidad y fiabili -dad la combinación adecuada de cinemática, reductores y controlador de motor para su aplicación.Más información:/handling-guideCinemática• Ejes de Festo probados −EGC-TB y EGC-HD-TB −EGC-BS −DGEA −EGSL −DGSL• Conducción inteligente de la energíaReductor y motor • Servomotores adecuados −EMMS-AS • Reductores adecuados −EMGAControlador del motor • Controladores de motor adecuados −CMMP-M0 −CMMP-M3• Tecnología deconexiones optimizada。
第1章产品安装本说明书中的产品安装步骤以W316R为例，其他两款的安装方法与此类似。
1、请使用附带的电源适配器给路由器供电。
（使用不匹配的电源适配器可能会对路由器造成损坏。
）2、请使用网线将路由器LAN口与您的计算机网卡连接。
3、将您的宽带线（电信ADSL、网通ADSL、长城宽带、天威视讯等）与路由器的WAN 口连接。
4、检查面板各指示灯状态。
面板指示灯图示：各指示灯定义：后面板接口图示：（以W316R为例）面板接口意义：5、请将附带的“一键设定”光盘放入计算机的光驱中，自动运行后或直接点击光盘中的“Setup”运行光盘，然后根据提示完成安装。
或者进入路由器设置页面进行设置(详细请参考第三章)。
第2章设置上网2.1 正确设置您的计算机网络配置Windows XP系统配置1、在您电脑桌面上，用鼠标右键单击“网上邻居”，在弹出的菜单中选择“属性”；2、在随后打开的窗口里，用鼠标右键点击“本地连接”，选择“属性”；3、在弹出的对话框里，先选择“Internet协议（TCP/IP）”，再用鼠标点击“属性”按钮；4、在随后打开的窗口里，您可以选择“自动获得IP地址（O）”或者是“使用下面的IP地址（S）”；a、“自动获得IP地址（O）”如图：b、“使用下面的IP地址（S）”IP地址：192.168.0.XXX：(XXX为2~254)子网掩码：255.255.255.0网关：192.168.0.1DNS服务器：您可以填写您当地的DNS服务器地址（可咨询您的ISP供应商），也可以填写192.168.0.1。
设置完成后点击“确定”提交设置，再在本地连接“属性”中点击“确定”保存设置。
Windows7系统配置1. 点击桌面右下角任务栏网络图标，并点击"打开网络和共享中心"按钮。
2. 在打开的窗口里点击左侧的"更改适配器设置"。
3. 在打开的窗口里，用鼠标右键点击"本地连接"图标，并点击"属性"选项。
4. 在打开的窗口里双击"Internet协议版本4(TCP/IPv4)"。
5、在随后打开的窗口里，您可以选择“自动获得IP地址（O）”或者是“使用下面的IP地址（S）”；a、“自动获得IP地址（O）”如图：b、“使用下面的IP地址（S）”：IP地址：192.168.0.XXX：(XXX为2~254)子网掩码：255.255.255.0网关：192.168.0.1DNS服务器：您可以填写您当地的DNS服务器地址（可咨询您的ISP供应商，也可以填写192.168.0.1。
设置完成后点击“确定”提交设置，再在本地连接“属性”中点击“确定”保存设置。
2.2 登录路由器1、打开Web浏览器，在地址栏中键入“http：//192.168.0.1”，并回车。
2、在弹出的登录窗口里，输入密码：admin；然后单击“确定”。
3、如果您输入的密码正确，浏览器将进入管理员模式的主页面。
2.3 快速上网在路由器管理界面中有两种快速上网方式一种是ADSL拨号一种是自动获取。
当你选择ADSL拨号时，您只需输入上网账号和上网口令，以及无线加密的密码，点击"确认"即设置成功。
当您选择自动获取时，只需输入无线加密的密码并点击“确定”即设置成功。
注意：默认上网方式为宽带拨号，上网账号和上网口令为宽带拨号的账号和密码，可向宽带运营商咨询；如果需要使用其他上网方式，请查看第4章高级设置中WAN口设置部分。
2.4 快速加密登录路由器管理界面即可对路由器设置加密，默认采用WPA-PSK模式，AES加密规则，密码为无线加密的密码只能输入8个字符，默认为12345678，您可以根据需要更改密码。
第3章常用功能举例3.1 带宽控制带宽控制可以限制内网计算机上网的通信流量，最多同时支持254台PC的流量限制，并支持地址段的配置方式。
点击“高级设置”――“带宽控制”进入配置界面：本例以2M宽带为例，2M宽带下载速率理论最大为2Mbps=256KByte/s，上传速率理论最大为512kbps=64KByte/s。
例一: 设置IP地址为：192.168.0.100的电脑上传速度为10-15KByte/s，下载速度为80-90KByte/s。
首先添加一条上传规则，如下图所示：操作步骤：操作步骤：例二：设置IP地址在192.168.0.2--192.168.0.254范围内的所有电脑下载速度为100-120KByte/s，上传速度为20-30KByte/s。
如图所示：设置方法同例一。
3.2 客户端过滤您可以通过客户端过滤功能来控制局域网中计算机对互联网上某些端口的访问。
点击“安全设置”――“客户端过滤”进行配置界面：例一：禁止IP操作步骤：例二：仅允许局域网内IP地址为192.168.0.145的计算机在8:00至18：00浏览网页，如图所示：操作步骤：3.3 MAC地址过滤您可以通过MAC地址过滤功能控制局域网中指定MAC地址的计算机对Internet的访问。
点击“安全设置”――“MAC地址过滤”进入配置界面：例一：禁止MAC地址为00:E0:4C:69:A4:10的电脑在星期一至星期五的8:00至18：00上网。
操作步骤：例二：仅允许MAC地址为00:E4:A5:44:35:69的电脑星期一至星期五上网。
操作步骤：3.4 URL过滤您可以使用URL过滤功能来限制局域网计算机对网站的访问。
点击“安全设置”――“URL过滤”进入配置界面：例一：禁止局域网所有电脑在星期一至星期五的8：00-18：00（上班时间）访问，如图所示：操作步骤：例二：仅允许局域网中IP地址为192.168.0.100-192.168.0.115（人力资源部）的计算机星期一至星期五访问人才热线网。
操作步骤如下图:URL过滤规则中，URL字符串每个条目只能对应一个包含该字符串的域名。
如需过滤多个域名，需要设置多条规则。
3.5 端口段映射端口映射是将广域网中特定端口的访问重新定向到局域网内指定的服务器上。
点击“虚拟服务器”――“端口段映射”进入配置界面：例一:通过互联网访问局域网内IP地址为192.168.0.10的FTP服务器。
1.开始端口和结束端口均填写212. 内网IP填写192.168.0.103.协议填写TCP(如果不清楚协议也可以填写”全部”)4.勾选“启用”5.点击“确定”，完成本条规则的设置访问此FTP服务器时，只需在浏览器中输入ftp://xxx.xxx.xxx.xxx即可。
其中，xxx.xxx.xxx.xxx是本路由器WAN口IP地址，如当您的路由器WAN口IP地址为172.16.102.89时，您的朋友需要在浏览器中输入ftp://172.16.102.89如果设置的端口段中包括了服务端口为80的虚拟服务器，则需要将“安全设置”菜单中“远端WEB管理”项设置为80以外的值，如8080，否则会发生冲突，而导致虚拟服务器不可用。
3.6 软件升级通过升级本路由器的软件，您将获得更加稳定的路由器版本及增值的路由功能。
您可以从上获得路由器升级文件。
点击“系统工具”――“升级”进入配置界面：1、点击浏览选择升级文件。
2、点击升级，开始升级过程，升级完成后，路由器自动重启。
3.7 系统日志在系统日志里，您可以查看系统启动后出现的各种情况，也可以查看有无网络攻击发生。
点击“系统工具”――“系统日志”进入配置界面：✧刷新：刷新当前系统日志✧清除日志：清除所有日志记录。
附录一：常见问题解答该附录提供一些安装和使用路由器过程中可能会出现的问题及解决方法。
阅读以下说明，它能帮助你解决遇到的难题。
如果你不能在这里找到解决方法。
你可以拨打我们的400热线：400-6622-666，或者发送E-MAIL：tenda@，我们会及时给您解决。
1、在浏览器中输入路由器IP地址无法进入路由器设置界面。
请检查路由器是否正常工作？上电几秒后SYS闪亮。
如果不亮，则出现了内部故障，请交我们来处理。
请检查连接路由器的网线是否是好的，其对应的网线接口灯是否亮？有时灯亮，并不代表网线是通的。
请运行ping，看能否ping通路由器的LAN口IP地址192.168.0.1。
如果能通，再检查您的浏览器，是否设置了通过代理服务器上网，如果有设置，请不要设置通过代理服务器。
如果不能ping通路由器您可通过按住“RESET”7秒恢复出厂设置，再试ping192.168.0.1看是否通。
如果还是不行，请致电我们的技术支持热线400-6622-666。
2、忘记了登录路由器配置页面密码，无法进入路由器的设置界面，怎么办？此时请恢复出厂参数。
恢复出厂参数的方法：请按“RESET”键7秒以上，即可恢复出厂设置。
3、连接路由器后的计算机在开机时出现IP地址冲突，如何处理？局域网内是否还有其他的DHCP服务器，如果有，请您将它关掉。
路由器的出厂IP地址是192.168.0.1，请确认该地址没有被其它局域网的计算机或设备占用。
如果有，请改掉那个设备的IP地址。
如果有两台计算机的IP地址相同，请改掉其中一个的IP地址。
4、我不能正常使用E-mail，无法访问互联网？此问题主要发生在ADSL和动态IP用户中，需要调整最大传输单元MTU，默认设置是1492。
请在“WAN设置”中修改MTU值，尝试输入以下数值可以解决您的问题：1450 1400 5、如何让互联网上的用户通过路由器访问到我计算机上的资源？想让互联网上用户通过路由器访问到内网中的服务器：邮件服务器、WEB、FTP，可利用“虚拟服务器”来实现，具体操作请参照第四章”端口段映射”部分.为了方便使用虚拟服务功能，我们为您提供了一些常见的应用程序所使用的服务端口：附录二：清除无线配置文件路由器的无线设置改变后,电脑中相应的配置文件不会随之改变.有可能会造成连接不上无线或是连接异常等现象.因此,当路由器的无线设置改变后,需要清除电脑中对应的配置文件.XP系统清除无线配置文件:1.鼠标右键点击"网上邻居"2.在弹出的窗口里,鼠标右键点击"无线网络连接",再点击"属性"3.在无线网络连接属性中点击"无线网络配置",将"首选网络"中相应的无线配置文件删除即可.如图所示:Windows7系统清除无线配置文件:1.鼠标右键点击"网络"图标,再点击"属性",2.在弹出的窗口中点击左侧"管理无线网络"按钮.3.在无线网络管理中删除相应的无线配置文件即可.。
