xx化工(江苏)有限公司生产工艺过程危（wei）险与可操作性分析(HAZOP )，本报告阐述了整个 HAZOP 分析过程中的主要发现和分析成果。
常见述语及引导词：确定需要评价的工艺过程，则每一个引导词都是与相关工艺结合在一起的，并应用于每一节点上(分析节点、工艺部份(阶段)或者操作步骤)。
偏差=引导词 + 参数引导词参数偏差NONE (空白) +FLOW (流量) = (无流量) NONE FLOWMORE高(多) +PRESSURE (压力) = (压力过高) HIHGHPRESSURE AS WELL AS (伴有) +PHASE (单相) = (两相) TWOPHASEOTHER THAN (异常) +OPERATION (操作运行) = (维修) MAINTENCE章节页码1.简介..................................................................................................................................................................................................... (1)2.研究目的及范围 ................................................................................................................................................................................................... . (2)2.1研究目的...................................................................................................................................................................................................... .. (2)2.2研究范围...................................................................................................................................................................................................... . (2)2.3 HAZOP 报告的格式............................................................................................................................................................................................ (2)3.工程概述...................................................................................................................................................................................................... .. (3)3.1工艺系统概述.................................................................................................................................................................................................... .. (3)3.2工艺流程简介.................................................................................................................................................................................................... .. (3)3.3公用工程及辅助系统介绍 ............................................................................. (4)4. HAZOP 方法介绍.................................................................................................................................................................................................... . (5)4.1 HAZOP 引导词和参数 ................................................................................................................................................................................................... .. (8)4.2 HAZOP 节点...................................................................................................................................................................................................... . (10)5. HAZOP 会议...................................................................................................................................................................................................... . (11)5.1人员参与...................................................................................................................................................................................................... .. (11)5.2 资料分析...................................................................................................................................................................................................... (11)5.3 HAZOP 分析与研究开展方式 (11)6. HAZOP 分析与研究结论...................................................................................................................................................................................................... (14)6.1 HAZOP 分析主要发现.............................................................................. (14)6.2 HAZOP 分析与研究结论 .............................................................................. (16)附录 I HAZOP 分析工作表附录 II HAZOP 分析用 P&ID 图xx 化工(江苏)有限组织主持了20 万吨/年粗苯精制(加氢法) 装置的 HAZOP 分析会议。
氟化氢中毒模型分析氟化氢是本项目涉及的物料中毒性最高、泄漏危险性最高的物质，应作为事故防范的重点。
本项目现场氟化氢以带压钢瓶储存，正产情况下为液态。
钢瓶内氟化氢温度约等于环境温度，钢瓶内压力随环境温度的升高而增加。
本项目氟化氢钢瓶现场最高储存量为8只钢瓶，每只钢瓶内储存氟化氢680kg。
本报告假设有一只钢瓶发生破裂或附件损坏导致液态硫化氢泄漏，计算氟化氢吸热挥发后形成的硫化氢气团在空气中飘移、扩散的范围、浓度。
氟化氢钢瓶中的有毒液化硫化氢质量W：W=680kg假定氟化氢泄漏时瓶内液态氟化氢温度t为30℃液态氟化氢比热CC=3. 35 kJ / kg·℃氟化氢的汽化热qq=975kJ / kg氟化氢的标准沸点t0=19.4℃当容器破裂时，氟化氢气化使剩余的液态氟化氢温度迅速降至标准沸点，其总的汽化热QQ=W·C(t-t0)=680×3.35×(30-19.4)kJ=24146.8Kj氟化氢的蒸发量W′W′=Q/q=24146.8÷975kg=24.77kg根据相关资料，空气中氟化氢浓度为400～430mg/ m3时，接触人员会急性中毒致死；浓度达100 mg/ m3时，人仅能耐受1 分多钟；浓度50mg/m3时，人可感到皮肤刺痛、粘膜刺激。
下面分别计算浓度为400mg/m3、100mg/m3、50mg/m3时有毒空气的体积和扩散半径。
1）浓度为400mg/m3时有毒空气的体积和扩散半径有毒空气体积VV=106W′/400=106×24.77÷400 m3=61925 m3扩散半径RR==30.92m2）浓度为100mg/m3时有毒空气的体积和扩散半径有毒空气体积VV=106W′/100=106×24.77÷100 m3=247700 m3扩散半径RR==49.09m3）浓度为50mg/m3时有毒空气的体积和扩散半径有毒空气体积VV=106W′/50=106×24.77÷50 m3=495400 m3扩散半径RR==61.84m由上述计算可以看出，当氟化氢泄漏时，以泄漏点为圆心，半径30.92米范围内的人员有造成急性中毒致死的危险，半径49.09米范围内的人员如不能在1分钟内撤离将会造成中毒，半径61.84米范围内的人员可感到皮肤刺痛、粘膜刺激。
一、参数引导词表产品（流程）参数引导词表2、每一流程节点都应进行参数引导词分析。
3、可根据流程节点实际情况增减引导词附件1引导词意义表引导词意义None（空白）：设计或操作要求的指标和事件完全不发生；如无流量，无催化剂。
more（过量）：同标准值相比，数值偏大；如温度、压力、流量偏高less（减量）：同标准值相比，数值偏小；如温度、压力、流量偏低as well as（伴随）：在完成既定功能的同时，伴随多余事件发生；如物料在输送过程中发生组分及相变化。
part of（部分）：只完成既定功能的一部分；比如组分比例发生变化，无某些组分reverse（相逆）：出现和设计要求完全相反的事或物；如流体反向流动，加热而不是冷却，反应向相反的方向进行。
other than(异常)：出现和设计要求不相同的事或物；如发生异常事件或状态，开停车、维修、改变操作模式对于概念性的工艺参数，当与引导词组合成偏差时，常发生歧义，如“过量+反应”可能是指反应速度快，或者是指生成了大量的产品。
此外有些引导词与工艺参数组合后可能无意义或不能称之为“偏差”，如“伴随+压力”。
对具体的工艺参数，有必要对一些引导词进行修改。
此外，分析人员可能发现有些偏差的物理意义不确切。
例如，当考虑“温度”这个工艺参数时，一般只能选取“过量”和“减量”这两个引导词，而偏差就变成“过量十温度”或“减量十温度”，显然其物理意义就不确切。
引导词的外延和内涵的拓展，如：对“时间”而言，引导词“异常”就是指“快”或“慢”；对“位置”、“来源”、“目的”而言，引导词“异常”就是指“另一个”；对“液位”、“温度”、“压力”而言，引导词“过量”就是指“高”和“低”。

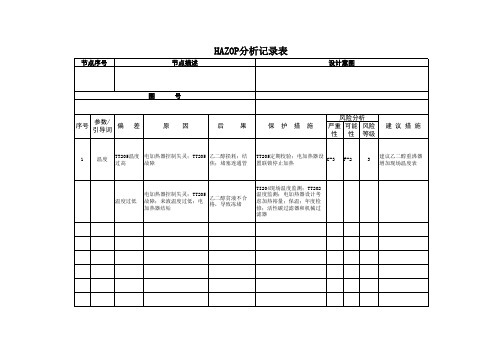

附件2二、流程步骤（节点）表流程步骤（节点）表编号：注：编号格式为：年份-分厂名-产品名/流程名-数字；如2016-有机厂-氯甲苯-001或2016-YJ-LJB-001附件3三、节点有效参数偏差表编号规则：操作步骤序号-参数序号-有效参数偏差序号附件4四、节点风险分析记录表注：1、表四序号与表三序号一一对应。
危险化学品档案81015：氟化氢（无水）（氢氟酸；氟氢酸）-----------------------------------------------------------------危险化学品查询结果2.对环境的影响:一、健康危害侵入途径：吸入、食入。
健康危害：对呼吸道粘膜及皮肤有强烈的刺激和腐蚀作用；吸入高浓度的氟化氢可引起支气管炎和肺炎；吸收后可产生全身的毒作用，还可导致氟骨症。
急性中毒：接触高浓度氟化氢，可引起眼及呼吸道粘膜刺激症状，严重者可发生支气管炎、肺炎，甚至产生反射性窒息。
慢性中毒：引起鼻、咽、喉慢性炎症，严重者可有鼻中隔穿孔。
骨骼损害可引起氟骨病。
氟化氢能穿透皮肤向深层渗透，形成坏死和溃疡，且不易治愈。
二、毒理学资料环境行为急性毒性：LC501276ppm，1小时(大鼠吸入)；人在氟化氢400～430mg/m3浓度下，可引起急性中毒致死；100mg/m3浓度下，能耐受1分多钟，50mg/m3下感到皮肤刺痛、粘膜刺激，26mg/m3下能耐受数分钟，嗅觉阈值为0.03mg/m3。
亚急性和慢性毒性：家兔吸入33～41mg/m3，平均20mg/m3，经过1～5.5个月，可出现粘膜刺激，消瘦，呼吸困难，血红蛋白减少，网织红细胞增多，部分动物死亡。
致突变性：DNA损伤：黑胃果蝇吸入1300ppb(6周)。
性染色体缺失和不分离：黑胃果蝇吸入2900ppb。
生殖毒性：大鼠吸入最低中毒浓度(TCL0)：4980ug/m3(孕1～22天)，引起死胎。
皮肤损害：氢氟酸对皮肤有强烈的腐蚀性，渗透作用强，并对组织蛋白有脱水及溶解作用。
接触皮肤后可迅速穿透角质层，渗入深部组织，溶解细胞膜，引起组织液化、坏死，形成较难愈合的溃疡。
如不及时处理可深达骨膜及骨质，引起骨质无菌性坏死。
高浓度与蛋白结合，皮肤呈灰白色。
污染来源：氟化氢是氟化学工业中的一种基本原料，用以制造各种无机和有机氟化物。
通常以萤石与硫酸作用而制得。

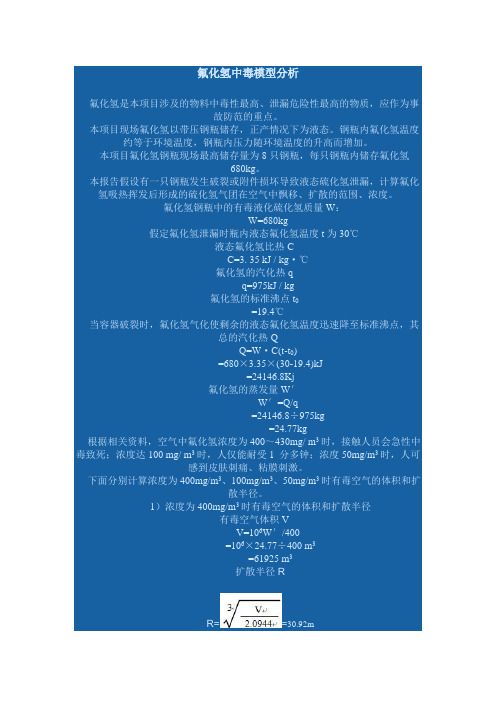

氟化氢中毒模型分析(摘自某安全评价报告）氟化氢是本项目涉及的物料中毒性最高、泄漏危险性最高的物质，应作为事故防范的重点。
本项目现场氟化氢以带压钢瓶储存，正产情况下为液态。
钢瓶内氟化氢温度约等于环境温度，钢瓶内压力随环境温度的升高而增加。
本项目氟化氢钢瓶现场最高储存量为8只钢瓶，每只钢瓶内储存氟化氢680kg。
本报告假设有一只钢瓶发生破裂或附件损坏导致液态硫化氢泄漏，计算氟化氢吸热挥发后形成的硫化氢气团在空气中飘移、扩散的范围、浓度。
氟化氢钢瓶中的有毒液化硫化氢质量W：W=680kg假定氟化氢泄漏时瓶内液态氟化氢温度t为30℃液态氟化氢比热CC=3. 35 kJ / kg·℃氟化氢的汽化热qq=975kJ / kg氟化氢的标准沸点t0=19.4℃当容器破裂时，氟化氢气化使剩余的液态氟化氢温度迅速降至标准沸点，其总的汽化热QQ=W·C(t-t0)=680×3.35×(30-19.4)kJ=24146.8Kj氟化氢的蒸发量W′W′=Q/q=24146.8÷975kg=24.77kg根据相关资料，空气中氟化氢浓度为400～430mg/ m3时，接触人员会急性中毒致死；浓度达100 mg/ m3时，人仅能耐受1 分多钟；浓度50mg/m3时，人可感到皮肤刺痛、粘膜刺激。
下面分别计算浓度为400mg/m3、100mg/m3、50mg/m3时有毒空气的体积和扩散半径。
1）浓度为400mg/m3时有毒空气的体积和扩散半径有毒空气体积VV=106W′/400=106×24.77÷400 m3=61925 m3扩散半径RR==30.92m2）浓度为100mg/m3时有毒空气的体积和扩散半径有毒空气体积VV=106W′/100=106×24.77÷100 m3=247700 m3扩散半径RR= =49.09m3）浓度为50mg/m3时有毒空气的体积和扩散半径有毒空气体积VV=106W′/50=106×24.77÷50 m3=495400 m3扩散半径RR= =61.84m由上述计算可以看出，当氟化氢泄漏时，以泄漏点为圆心，半径30.92米范围内的人员有造成急性中毒致死的危险，半径49.09米范围内的人员如不能在1分钟内撤离将会造成中毒，半径61.84米范围内的人员可感到皮肤刺痛、粘膜刺激。
氟化工艺危险性分析
氟化反应是一个放热过程，一般都在较高温度下进行氟化，反应剧烈，速度快，热量变化较大。
所用的原料大多具有燃爆危险性、毒性或腐蚀性，一旦泄漏危险性较大。
例如：常用氟化剂氟化氢气体遇水后产生剧毒、强腐蚀的氢氟酸。
1固有危险性
固有危险性是指氟化反应中的原料、产品、中间产品等本身具有的危险有害特性。
1.1 火灾危险性
氟化反应涉及的原料、产品、中间产品等部分具有易燃性，如制取R134a使用的三氯乙烯，制取五氟化磷使用的黄磷等都具有易燃的特性。
1.2 爆炸危险性
氟化反应涉及的原料、产品、中间产品等部分具有燃爆性，如三氯乙烯遇明火高热能引起燃烧爆炸，黄磷受摩擦、撞击或与氧化剂接
