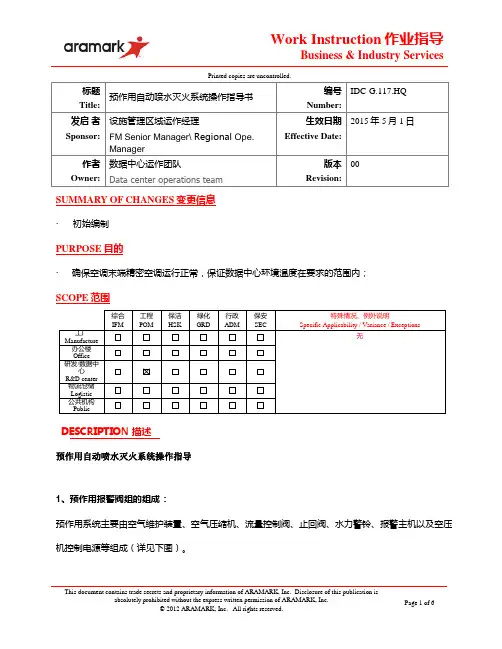

Work Instruction作业指导Business & Industry Services Printed copies are uncontrolled.标题Title: 预作用自动喷水灭火系统操作指导书编号Number:IDC-G.117.HQ发启者Sponsor: 设施管理区域运作经理FM Senior Manager\ Regional Ope.Manager生效日期Effective Date:2015年5月1日作者Owner: 数据中心运作团队Data center operations team版本Revision:00SUMMARY OF CHANGES变更信息∙初始编制PURPOSE目的∙确保空调末端精密空调运行正常，保证数据中心环境温度在要求的范围内；SCOPE范围综合IFM 工程POM保洁HSK绿化GRD行政ADM保安SEC特殊情况、例外说明Specific Applicability / Variance / Exceptions工厂Manufacture 无办公楼Office研发/数据中心R&D center物流仓储Logistic公共机构PublicDESCRIPTION 描述预作用自动喷水灭火系统操作指导1、预作用报警阀组的组成：预作用系统主要由空气维护装置、空气压缩机、流量控制阀、止回阀、水力警铃、报警主机以及空压机控制电源等组成（详见下图）。
This document contains trade secrets and proprietary information of ARAMARK, Inc. Disclosure of this publication is空压机及报警主机电源This document contains trade secrets and proprietary information of ARAMARK, Inc. Disclosure of this publication isThis document contains trade secrets and proprietary information of ARAMARK, Inc. Disclosure of this publication is2、工作原理：系统的消防管网是不锈钢结构，平时无水，由空压机注入气体以维持流量控制阀上端压力大于下端压力。
火灾发生 感烟探测器动作 差定温感探测器动作 电磁阀开启 对应控制盘按启动键 人工远程启动 雨淋阀开启 启动紧急启动球阀 机械应
急启动 配水管网充水 水力警铃动作 水力警铃动作 电动阀开启
排水阀排水 水流指示器动作 喷头喷水 实施灭火 雨淋、水幕、水喷雾、预作用灭火系统操作流程图及
辅助说明
说明：
（1）自动喷水灭火系统分为开始系统和闭式系统，开式系统如上流程图所示，有电磁阀启动；闭式系统无电磁阀，其余操作都相同。
（2）目前公司自动喷水灭火系统为“手动”控制状态，系统都已复位，但雨淋阀组上部信号蝶阀关闭，启动灭火时必须先打开上部信号蝶阀，使管路处于通路状态后，看到两个压力表有压力示数后，将电磁阀开启或人工手动开启紧急手动球阀，当看到压力腔内水喷出泄压后，听到水管内有流动水声，说明此时正喷水灭火。

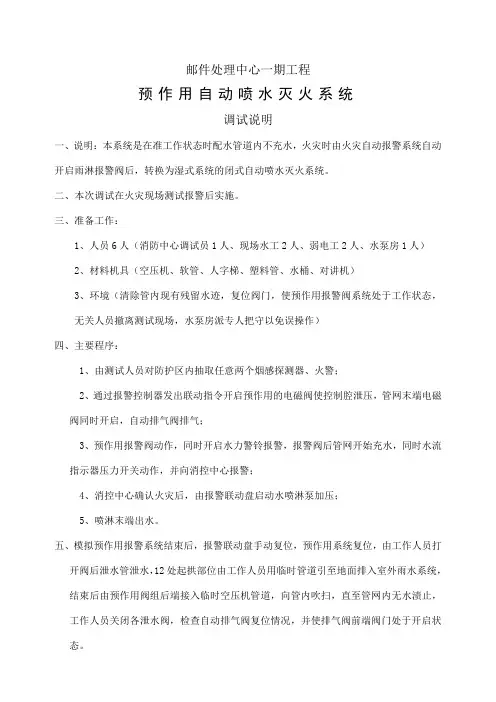

邮件处理中心一期工程
预作用自动喷水灭火系统
调试说明
一、说明：本系统是在准工作状态时配水管道内不充水，火灾时由火灾自动报警系统自动开启雨淋报警阀后，转换为湿式系统的闭式自动喷水灭火系统。
二、本次调试在火灾现场测试报警后实施。
三、准备工作：
1、人员6人（消防中心调试员1人、现场水工2人、弱电工2人、水泵房1人）
2、材料机具（空压机、软管、人字梯、塑料管、水桶、对讲机）
3、环境（清除管内现有残留水迹，复位阀门，使预作用报警阀系统处于工作状态，
无关人员撤离测试现场，水泵房派专人把守以免误操作）
四、主要程序：
1、由测试人员对防护区内抽取任意两个烟感探测器、火警；
2、通过报警控制器发出联动指令开启预作用的电磁阀使控制腔泄压，管网末端电磁
阀同时开启，自动排气阀排气；
3、预作用报警阀动作，同时开启水力警铃报警，报警阀后管网开始充水，同时水流
指示器压力开关动作，并向消控中心报警；
4、消控中心确认火灾后，由报警联动盘启动水喷淋泵加压；
5、喷淋末端出水。
五、模拟预作用报警系统结束后，报警联动盘手动复位，预作用系统复位，由工作人员打
开阀后泄水管泄水，12处起拱部位由工作人员用临时管道引至地面排入室外雨水系统，结束后由预作用阀组后端接入临时空压机管道，向管内吹扫，直至管网内无水渍止，工作人员关闭各泄水阀，检查自动排气阀复位情况，并使排气阀前端阀门处于开启状态。
1.自动喷水灭火系统简介自动喷水灭火系统具有自动喷水灭火和报告火情的基本功能，是当今世界上公认的最为有效的自救灭火设施，是应用最广泛、用量最大的自动灭火系统，距今已有160年的历史。
美国1965 年作过统计，早在技术远不如目前发达的1925～1964 年共40年间，在安装喷淋灭火系统的建筑物中，共发生火灾75290 次，灭控火的成功率高达96.2%，其中工业厂房和仓库占有的比例高达87.46％。
自动喷水灭火系统的类型较多，基本类型包括湿式、干式、预作用及雨淋自动喷水灭火系统和水幕系统等。
用量最多的是湿式系统。
在已安装的自动喷水灭火系统中，70%以上为湿式系统。
1.1 湿式自动喷水灭火系统1.1.1 适用范围。
湿式系统应用于环境温度不低于4℃，且不高于70℃的场所。
1.1.2 系统组成。
湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，并且管道内始终充满有压水。
湿式系统必须安装在全年不结冰及不会出现过热危险的场所内，该系统在喷头动作后立即喷水，其灭火成功率高于干式系统。
(见图1)。
图 1 湿式统示意图1－水池2－水泵3－止回阀4－闸阀5－水泵接合器6－消防水箱7－湿式报警阀组8－配水干管9－水流指示器10－配水管11－末端试水装置12－配水支管13－闭式洒水喷头14－报警控制器 P－压力表 M－驱动电机 L－水流指示器1.1.3 工作原理。
湿式系统的工作原理是：火灾发生时，高温火焰或高温气流使闭式喷头的热敏感元件动作，喷水灭火。
此时，管网中的水由静止变为流动，则水流指示器就被感应送出电信号，在报警控制器上指示某一区域已在喷水，持续喷水造成湿式报警阀上部水压低于下部水压，这种压力差达到一定值时，原来处于关闭状态的阀片就自动开启。
此时，压力水通过湿式报警阀，流向干管和配水管，同时，水通过细管进入水力警铃，发出火警声号；压力开关动作启动消防水泵，向管网加压供水，达到持续自动喷水灭火的目的。
1.系统用途2.预作用系统克服了湿式和干式两种系统的缺点，兼容了两者的优点，具有报警早，喷水快，功能全和适用范围广且能在喷头动作前发出火警警报。
3.具有下列条件之一的场所应采用预作用系统。
4. a.系统处于准工作状态时，严禁管道漏水；5. b.严禁系统误喷；6. c.替代干式系统。
7. 2.系统结构预作用系统结构示意图由闭式洒水喷头、水流指示器、预作用报警阀组以及管道和供水设施等组成，准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换成为湿式系统的闭式系统。
3.工作原理保护区域出现火警时，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果水势继续发展，闭式喷头开启喷水，进行灭火。
这样就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。
如果系统中任一喷头玻璃球意外破碎，则会从该喷头处喷出气体，导致系统中气压迅速下降，降低监控开关动作，发出报警信号，提醒值班人员出现异常情况，但预作用雨淋阀没有动作，所以系统不会喷水，从而克服了湿式系统会因喷头误动作所引起误喷造成水渍的缺陷。
4.系统工作流程图预作用系统动作流程图5.系统各部件构成及用途空气维持装置系统初始充装时打开主充气阀，当压力接近时关闭主充气阀，打开气体补偿球阀，通过调节过滤减压阀，将系统充压至。
系统管网平时与气源通过过滤减压阀、节流接头、气体补偿球阀、单向阀相连，如果系统存在微小的泄漏，则压力会得到补偿而不会产生报警信号，只有发生较大泄漏时，才会发出报警信号。
由于单向阀的作用可以保证系统充水时，压力水流不会流向供气管路。
压力开关将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。
结构外形压力开关外形换图，换成照片功能特点1)最大工作压力：2)最小动作压力：3)压力可调范围:～，本压力开关一般调为水力警铃水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。
ZSFY系列预作用报警阀组操作使用说明书萃联（中国）消防装备制造有限公司地址：成都市温江区“成都海峡两岸科技园”新华大道一段八号中消集团产业基地电话：传真：：搬运过程中不能着力于管道上，否则易造成管道的损坏和渗漏。
产品介绍:该装置由湿式报警阀、雨淋报警阀、相应的管道以及气压维护装置组成。
预作用系统将火灾探测和自动喷水灭火系统结合起来，对保护对象起双重保护作用。
未发生火灾时，系统侧管路充气，雨淋报警阀将水封闭于供水管路内，发生火灾后，控制中心向电磁阀发出启动信号，阀门打开，系统转为湿式管网。
工作原理：未工作时系统侧充满～×105Pa的低压压缩空气，压缩空气用于监测管路是否损坏和泄漏，也避免水渍损失和管路冻结。
一旦发生火灾，预作用报警阀组上的电磁阀接受到启动信号，电磁阀打开，隔膜室泄压，隔膜开启,水进入管网，短时间内完成充水过程，同时水力警铃报警。
如火灾进一步发展，则喷头爆裂喷水，水力警铃将持续报警。
雨淋报警阀隔膜腔内水压的高低控制着隔膜的启闭，当打开电磁阀或由手动打开紧急手动快开阀使隔膜腔内水压下降，隔膜被供水压力顶开，水流进入系统侧管网灭火。
雨淋报警阀设有防复位装置，当隔膜腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，隔膜压力腔均不能重新升压，雨淋报警阀仍保持开启，可保证灭火过程中不会因电磁阀突然断电关闭使预作用报警阀组重新关闭，灭完火后，须由工作人员将复位球阀打开才能使压力腔重新升压。
若接到火灾信号后能及时将火控制住，则闭式喷头就不会打开喷水，再将预作用报警阀组关闭，排空管路中的水，恢复充气状态。
待命状态下，管路中的气压值由气体减压阀维持控制，正常和微小泄漏可由气体减压阀补充气压，使气压维持恒定。
由于空气压缩机的送气量是一个定数，气体是经限流孔进入管网。
当管路发生喷头破裂或大的泄漏，气压下降到一定值时，低压报警压力表打开向控制中心发出低气压报警电信号。
预作用报警阀组上端部分的湿式报警阀，用于封闭管网中的气压，以免气压通过下端雨淋报警阀上的自动滴水阀泄漏出去。
预作用操作规程
预作用操作规程如下：
1.消防联动控制器处于自动状态下，当火灾报警系统接收到“同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮”报警信号时（“与”逻辑），作为触发信号，消防联动控制器自动开启预作用装置的电磁阀，从而启动预作用装置。
2.消防联动控制器处于自动状态下，当火灾报警系统接收到“消防水泵出水管上设置的压力开关或高位消防水箱出水管上的流量开关”报警信号时，作为触发信号，消防联动控制器远程自动联动开启预作用装置控制管路上的电磁阀，以控制预作用装置开启。
3.预作用装置的电磁阀的开启和关闭按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器手动控制盘，通过远程手动控制该电磁阀的启闭。
4.现场手动应急操作，通过现场启闭预作用装置控制管路上的泄水阀,以控制预作用装置的启闭。
以上是预作用的操作规程，供您参考，建议咨询专业人士获取具体信息。

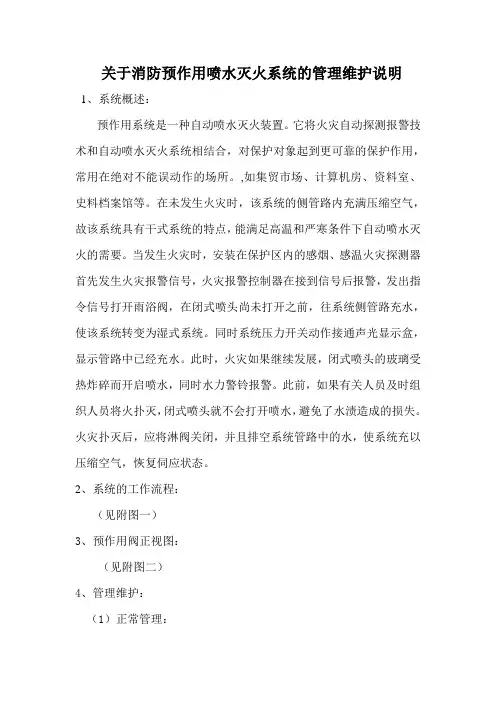

预作用自动喷水灭火系统
1.系统用途
预作用系统克服了湿式和干式两种系统的缺点，兼容了两者的优点，具有报警早，喷水快，功能全和适用范围广且能在喷头动作前发出火警警报。
具有下列条件之一的场所应采用预作用系统。
a.系统处于准工作状态时，严禁管道漏水；
b.严禁系统误喷；
c.替代干式系统。

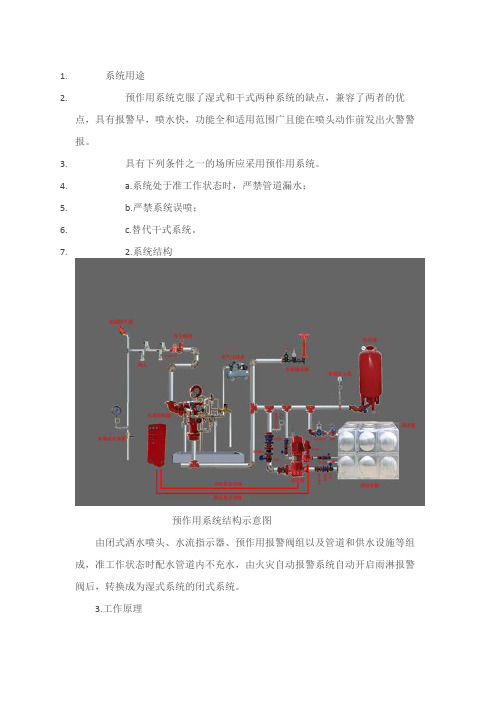

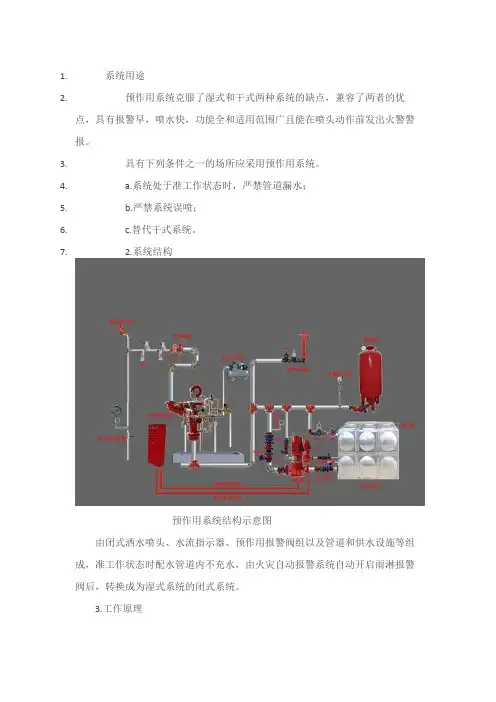

2.系统结构
预作用系统结构示意图
由闭式洒水喷头、水流指示器、预作用报警阀组以及管道和供水设施等组成，准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换成为湿式系统的闭式系统。
3.工作原理
保护区域出现火警时，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果水势继续发展，闭式喷头开启喷水，进行灭火。
这样就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。
如果系统中任一喷头玻璃球意外破碎，则会从该喷头处喷出气体，导致系统中
气压迅速下降，降低监控开关动作，发出报警信号，提醒值班人员出现异常情况，但预作用雨淋阀没有动作，所以系统不会喷水，从而克服了湿式系统会因喷头误动作所引起误喷造成水渍的缺陷。
4.系统工作流程图
预作用系统动作流程图5.系统各部件构成及用途
5.1 空气维持装置
系统初始充装时打开主充气阀，当压力接近0.05MPa时关闭主充气阀，打开气体补偿球阀，通过调节过滤减压阀，将系统充压至0.05MPa。
系统管网平时与气源通过过滤减压阀、节流接头、气体补偿球阀、单向阀相连，如果系统存在微小的泄漏，则压力会得到补偿而不会产生报警信号，只有发生较大泄漏时，才会发出报警信号。
由于单向阀的作用可以保证系统充水时，压力水流不会流向供气管路。
5.2 压力开关
将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。
◆结构外形
压力开关外形
换图，换成照片
功能特点
1)最大工作压力：1.2MPa
2)最小动作压力：0.05MPa
3)压力可调范围:0.025～0.125MPa，本压力开关一般调为0.05MPa
5.3 水力警铃
水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。
它安装在延迟器的上部。
当喷头开启时，系统侧排水口放水后5～90s内，水力警铃开始工作。
结构外形
水力警铃结构
功能特点
1）最大工作压力：1.2MPa
2）驱动压力：≥0.05MPa
3）警铃喷嘴进口压力为0.05MPa时，平均响度值不低于70dB(A)
4）警铃喷嘴进口压力≥0.2MPa时，距铃3m外的响度平均值≥85dB(A)
试验操作
打开湿式报警阀管路中的报警试验阀，或打开设置在喷淋管路系统末端的试验装置对水力警铃进行试验。
工程设计要求
1）所有自动喷淋系统均应安装水力警铃
2）进入水力警铃的水流应经过滤，以防堵塞，过滤器可安装在湿式报警阀旁侧报警管路上。
6安装与维护
6.1系统安装时，预作用雨淋阀应安装在保护区附近的控制室内，室内温度不宜低于4℃，
以免冰冻影响系统功能，控制室离保护区距离不宜过远，以免一旦发生火灾，因系统管网过长致使洒水延迟。
6.2 ZSFY预作用雨淋阀应垂直安装，一般距地面高度为1m左右，两侧距离1.2m。
6.3电磁阀，手动快开阀，放余水阀，水力警铃等排水处应设置地漏，使排水分别流入下水
道，以免溢出弄湿环境。
8.1水力警铃一般不要移动其位置，如确实需要，一般管径为20mm的，为保证驱动水力警
铃的水流具有一定的压力，报警管长度应小于20m。
6.5
ZSFY预作用雨淋阀的调试工作应在专业消防技术人员指导下进行。
以保证系统能有良好的工作状态。
6.8系统投入正常运行后，必须按有关规定或技术标准定期进行检查。
至少每月进行一次警
铃试验，每三个月至半年进行一次系统试验和维护保养，试验检修应在固定日期和时间内进行，以免引起人们的误会。
6.7在试验时，发现到达规定压力时，压力开关不动作，可调节压力开关上的调节螺钉，调
到规定的动作压力。
6.8发现管网泄漏报警信号，应及时检查并维修管网，以便系统尽早恢复正常工作。
6.9水力警铃不动作，或响度不够，可拆下警铃进口检修螺母清除堵塞即可。
6.10如发现系统气压超过0.05MPa，应旋松过滤减压阀，打开手动报警球阀放出多余气体，
再缓慢调节过滤减压阀，直至系统管网气压值为0.05MPa。
7.操作说明
7.1系统操作
7.1.1关闭系统主供水阀（预作用报警阀进口端信号蝶阀）、
7.1.2打开系统主排水阀（预作用报警阀排水阀），排出系统侧管网水。
水排尽后关闭系统主排水阀。
7.1.3打开区域闸阀。
7.1.4打开充气阀，给系统充气。
a打开空气维持装置上的快充球阀，给系统充适当的压力空气。
（气压值0.03MPa～0.05MPa）。
b当系统压力充好后，关闭快充球阀，打开慢充球阀，确认过滤减压阀置于正确的系统压力。
注：24h观察系统压力值，确认系统完好，若系统压力降低，找到渗漏点并拧紧。
系统要求24h 压力不能低于0.014MPa。
7.1.5拉出复位拉杆，并保持2～3秒钟，关闭电磁阀。
打开隔膜腔控制管球阀给压力腔充水。
7.1.8缓慢打开主供水阀，直到有稳定的水流向打开的警铃下侧排水阀，关闭试警铃球阀排水阀。
若自动滴水阀滴水，关闭主供水阀，检查预作用报警阀，按顺序重新开始4.4系统操作部分。
a.检查预作用报警阀
检查阀座的密封面，不允许积存泥沙和污物，必要时进行清洗。
阀座密封面应平整，无碰伤和压痕，必要时应修理或更换。
检查阀瓣是否正常上下运动、复位，必要时进行适当调整。
检修水力警铃
b.
警铃故障原因是控制口阻塞，或铃锤机构被卡住，或铃锤撞坏。
须拆下喷嘴、叶轮及铃锤组件，进行冲洗，重新装合使叶轮转动灵活
7.1.7完全打开主供水阀。
7.1.8记录报警阀压力值。
7.1.9确认所有阀在他们正常开启位置。
（主供水阀、压力腔控制管球阀、慢充气阀和报警控制阀常开，其余球阀常闭。
）
7.1.10系统处于伺服状态。
7.2 试验操作
此状态下系统如何复位：人工停消防泵，关闭手动开启阀，一段时间后，阀体上下腔压力平衡，雨淋阀自动复位，再打开放余水阀，把系统干管中余水排空，然后关闭放余水阀，同时关闭末端试水阀，通过加压装置向系统干管充压缩空气到0.05MPa，停止加压，使压力永远维持在0.05MPa左右，此时预作用系统完全处于复位完好状态。
7.3
联动试验：对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号，系统末端的排气电磁阀打开迅速排气，启动电磁阀打开，同时打开报警管
路电磁阀雨淋报警阀开启，系统迅速转成湿式供水状态，同时一路水通过报警管路电磁阀流向压力开关、水力警铃，水力警铃发出声报警信号，压力开关动作，启动消防泵。
此状态下系统如何复位：人工停消防泵，断电使报警管路电磁阀和排气电磁阀复位，人工拔出启动用电磁阀复位杆停留3~5s释放使启动电磁阀复位，一段时间后，阀体上下腔压力平衡，雨淋阀自动复位，再打开放余水阀，把系统干管中余水排空，然后关闭放余水阀，同时断电使报警管路电磁阀和排气电磁阀复位，然后通过加压装置向阀体上腔充压缩空气到0.0 5MPa，停止加压，使压力永远维持在0.05MPa左右，此时预作用系统完全处于复位完好状态。
