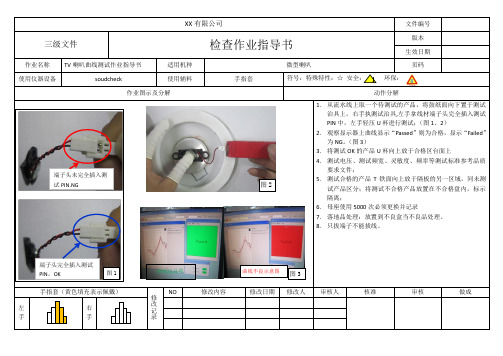

XX有限公司文件编号三级文件检查作业指导书版本
生效日期作业名称TV喇叭曲线测试作业指导书适用机种微型喇叭页码
使用仪器设备soudcheck使用辅料手指套符号：特殊特性：☆安全：环保：
作业图示及分解动作分解
1.从流水线上取一个待测试的产品，将鼓纸面向下置于测试
治具上，右手执测试治具,左手拿线材端子头完全插入测试
PIN中，左手轻压U杯进行测试；（图1、2）
2.观察显示器上曲线显示“Passed”则为合格，显示“Failed”
为NG。
（图3）
3.将测试OK的产品U杯向上放于合格区台面上
4.测试电压、测试频宽、灵敏度、频率等测试标准参考品质
要求文件；
5.测试合格的产品T铁面向上放于隔板的另一区域，同未测
试产品区分；将测试不合格产品放置在不合格盘内，标示
隔离；
6.母座使用5000次必须更换并记录
7.落地品处理：放置到不良盒当不良品处理。
8.只拔端子不能拔线。
手指套（黄色填充表示佩戴）
修
改
记
录NO修改内容修改日期修改人审核人核准审核做成
左手
右
手
！
端子头完全插入测试
PIN，OK
端子头未完全插入测
试PIN,NG
图1
图2
曲线不良示意图图3
曲线良品图。
变压器绕组频响曲线的测试
变压器绕组频响曲线测试是用来评估变压器绕组的频率响应特性的一种测试方法。
这项测试可以帮助工程师了解变压器在不同频率下的电气性能，以便进行合适的设计和应用。
在进行变压器绕组频响曲线测试时，通常会采用以下步骤和方法：
1. 准备工作，在进行测试之前，需要准备好测试仪器和设备，包括频率响应分析仪、信号发生器、电压和电流传感器等。
确保所有设备都经过校准，并且符合测试要求。
2. 测试连接，将测试仪器正确地连接到变压器的绕组上，确保信号的准确传递和采集。
3. 频率扫描，通过信号发生器逐步改变输入频率，从低频到高频，记录下每个频率点上的输入电压和输出电压。
4. 数据采集，使用频率响应分析仪采集并记录输入电压和输出电压的数据，以便后续分析和处理。
5. 数据分析，根据采集到的数据绘制频响曲线图，分析变压器
在不同频率下的电压增益和相位响应特性。
通过变压器绕组频响曲线测试，工程师可以评估变压器在不同频率下的响应特性，包括频率响应的平坦度、相位延迟、共振频率等参数，从而为变压器的设计和应用提供重要参考。
这项测试对于确保变压器在实际工作中具有良好的稳定性和性能至关重要。
前言：声音信号是由不同频率的声波叠加而成的，因此人们在分析声音时就很难避开频率问题。
发烧友们常说“有好曲线未必有好声”，但是更多的情况是“没有好曲线的产品声音肯定好不到哪里去”。
那么曲线与最终的回放听感有什么联系呢？我们立刻进入正题，为大家揭示其中的奥秘。
声卡的频响曲线：在声卡评测中，我们常用到回路测试法对声卡的输入输出回路进行音质测试，得出的曲线就是DAC到AD C的回路频响。
Frequen cy respons e（频率响应）[url=http://www.pconlin /images/html/viewpic_pconl ine.htm?http://img3.pconlin/pcon ...iy&subname code=home][/url]General perform ance: Excelle ntFrequen cy range Respons eFrom 20 Hz to 20 kHz, dB -0.00, +0.01From 40 Hz to 15 kHz, dB -0.00, +0.00上图和上表就是频率响应曲线图和曲线品质，要知道什么是好曲线就应该知道理想的频响曲线是什么样的。
理想的频率响应曲线应该是与输入信号完全一样的曲线，一般我们会用等响信号（各频段的声压相同）作为输入信号，因此理想的频响曲线就应该是尽可能平直平滑的曲线。
对于声卡来说，采样规格有两个参数，一是采样频率，另一个是采样精度，采样频率表示一秒钟内在收到的信号上取几次参数，单位为Hz；而采样精度则表示每次采样的精密程度，单位为bit。
目前有很多不同的采样方式，而影响采样品质的还是由这两个基本参数决定的。
不过根据采样以及编码方式的不同，两者间的侧重要求也不一样，目前采用的PC M 方式最高规格为192k Hz/24bit，它表示单位时间内会采样192000次，每次采样的精度为24bit。
声频测量手册(原著美国AudioPrecision 公司 MR.Bob Mezler)目录声频测量工具和技术引言和基本工具节正弦波发生器节RC振荡器函数发生器频率合成器直接数字合成器（波形合成器） 当前信号合成技术的发展趋势多功能声频信号发生器幅度校准信号发生器的重要特性幅度测量节RMS检波器平均值响应检波器峰值检波器检波器的响应时间峰值因数幅度测量单位功率分贝绝对分贝单位dBmdBudBV七．多功能设备终端和负载电阻平衡输入量程自动量程噪声测量节一．加权(噪声计量)滤波器二．时间变量三．噪声测量的DUT输入四．信噪比五．噪声测量的重要仪表特性存在噪声时的信号测量节选择测量的动态时间域和频率域节非线性的测量节输出与输入间的幅度关系谐波失真单次谐波的谐波失真总谐波失真（THD）总谐波失真＋噪声（THD+N）THD+N测量的噪声带宽干扰信号对THD+N测量的影响限噪设备相对与绝对失真单位谐波次数与带宽；关于限带设备谐波失真技术有效性的限制 互调失真节一．SMPTE/DIN IMDSMPTE/DIN的设备标准二．＂CCIF＂, 双音，差音IMD＂CCIF＂IMD设备标准三．动态／瞬态互调失真（DIM/TIM）DIM/TIM设备标准四．其他IMD技术频率测量节频率计数设备标准相位测量节输入／输出相位相位表设备条件第十一节 抖晃的测量测量技术实时与处理过的读数宽带（刮擦式）晃动抖晃的频谱分析第十二节 使用噪声激励的测量白噪声粉红噪声白噪声的分析粉红噪声的分析噪声测试中的频率分辨率伪随机与随机噪声信号第十三节 测量的设置第十四节 测量动态和读数设置第十五节 输入阻抗的估算第十六节 输出阻抗的估算第十七节 特性化＂黑盒子＂第十八节 DUT的接口平衡式设备非平衡式设备第十九节 应用数字化技术的先进测量技术波形显示（数字存储示波器方式）快速傅立叶变换（FFT）FASTTEST 技术第二十节 数字域测量数字声频格式数字域信号的发生数字域信号的分析主要的测试环境实验室研究和开发节产品检测和质量保证节维护和修理节具有特定结果的有代表性DUT类型的测量 简介节放大器和类似的实时线性模拟声频设备节标准测量――响应与失真最大输出电平噪声和信噪比串音和立体声隔离度输入与输出消波等效输入噪声变压器增益与电压增益变压器增益与合适的测量设备特性测量均衡和加重各种均衡曲线响度控制与标准响应的偏差加重频谱分析FASTTEST多音调音技术压扩器节压扩器的噪声测量二．压扩器的特殊测量模拟磁带录音机和重放设备校准及特性测量节校准重放部分的校准录音部分的校准两磁头磁带录音机性能测量FASTTEST无线电和调谐器节SINAD接收机的FASTTEST测试广播发射测量节复用广播测量不同地点间的测量结构加重数字声频和转换器的测量节高频抖动A/D转换器测量噪声调制FFT分析D/A转换器测量FFT分析噪声调制CD唱机的测量动态范围的测量封闭耦合的声学设备节传声器测量节声频测量词典索引声频测量工具和技术第一节引言和基本工具大部分的声频测量都是以激励响应为基础来进行的，即将已知特性的信号加到被测设备（DUT）的输入端，测量DUT的输出。
扬声器单元频响曲线的测量Gate 法测量所谓Gate 法，就是对测量信号设置一个时间窗，软件的只在时间窗限定的时间段 进行信号的采集，也就是说，如果我们正确的设置了时间窗，在反射声到达MIC 之前 截至测量，那么,软件接受的就只有测量信号的直达声，并能够绘制正确的频响曲线。
请看下图。
图中A 为直达声,B 为反射声,只要在A 到达而B 还未到达的这段时间进行测 量，就能够正确测量出频响曲线，时间窗就是软件屏蔽掉反射声的一个手段，也就是 Gate 法。
看下图图一图二就是时间窗设定的对话框，在菜单/Options/Preferences中；Time框中“ Visible为时间窗可见，第一个时间是时间窗的起始点，第二个时间是时间窗的终结。
请看下图图三图二的时间窗的设定就是根据图三的这张脉冲信号进行设定的。
图中第一个红线之前的不是直达声,所以被屏蔽掉了 , 4— 5毫秒之间的那个很大的脉冲就是直达 声，接下来看第二根红线后面紧跟一个较小 的脉冲但很明显，那就是反射声，这样在图三两根红线之间就只剩下直达声了 ，软件中一些用到Gate 法测量的曲线如：0n Axis, 30 Degrees, 60 Degree 等，都是在时间窗限定的时间段内完成测量并绘制曲 线的。
所以，如何正确的设定时间窗是 Gate 法的关键。
首先，对所测单元或箱体进行一个脉冲信号的测量，将硬件按照频响曲线测量的 连接方式进行连接，软件方面，先调出所测资源（单元或箱体，选择菜单的Measure/Pulse respons 这样,软件对应所测资源生成一个脉冲信号，因为本例使用的 是f5单元所以图三信号的名称为f5.Pulse 。
调出刚测出的脉 冲信号，由于脉冲的幅 度相当小，刚调出时可能看不到，先zoom out 然后用鼠标在0附近画框，不断的放大, 直到看到较明显的脉冲信号为止，调整到像图三一样容易分析为止。
按照上面的设7 3 7 8 13 liO4 5 6 Time (ms)定方法保留直达声部分,并到图二的菜单中设定好时间,然后就可以进行On Axis 曲线的测量了。
1364957203实验三 频率特性曲线测试3.2.3 二阶闭环系统的频率特性曲线一．实验目的1． 了解和掌握二阶闭环系统中的对数幅频特性)(ωL 和相频特性)(ωϕ，实频特性)Re(ω和虚频特性)Im(ω的计算。
2． 了解和掌握欠阻尼二阶闭环系统中的自然频率ωn 、阻尼比ξ对谐振频率ωr 和谐振峰值L(ωr )的影响及ωr 和L(ωr ) 的计算。
3． 观察和分析欠阻尼二阶开环系统的谐振频率ωr 、谐振峰值L(ωr )，并与理论计算值作比对。
4． 改变被测系统的电路参数，画出闭环频率特性曲线，观测谐振频率和谐振峰值，填入实验报告。
二．实验内容及步骤1．被测系统模拟电路图的构成如图3-2-3所示，观测二阶闭环系统的频率特性曲线，测试其谐振频率r ω、谐振峰值)(r L ω。
2．改变被测系统的各项电路参数，画出其系统模拟电路图，及闭环频率特性曲线，並计算和测量系统的谐振频率r ω及谐振峰值)(r L ω，填入实验报告。
图3-2-3 二阶闭环系统频率特性测试电路实验步骤：（1）将数/模转换器（B2）输出OUT2作为被测系统的输入。
（2）构造模拟电路：按图3-2-3安置短路套及测孔联线，表如下。
（a ）安置短路套 （b ）测孔联线（3）运行、观察、记录：①将数/模转换器（B2）输出OUT2作为被测系统的输入，运行LABACT程序，在界面的自动控制菜单下的线性控制系统的频率响应分析实验项目，选择二阶系统，就会弹出‘频率特性扫描点设置’表。
在该表中用户可根据自己的需要填入各个扫描点频率（本实验机选取的频率值f，以0.1Hz 为分辨率），如需在特性曲线上标注显示某个扫描点的角频率ω、幅频特性L(ω)或相频特性φ(ω)，则可在该表的扫描点上方小框内点击一下（打√）。
设置完后，点击确认后将弹出虚拟示波器的频率特性界面，点击开始，即可按‘频率特性扫描点设置’表规定的频率值，实现频率特性测试。
②测试结束后（约十分钟），可点击界面下方的“频率特性”选择框中的任意一项进行切换，将显示被测系统的闭环对数幅频、相频特性曲线（伯德图）和幅相曲线（奈奎斯特图）。

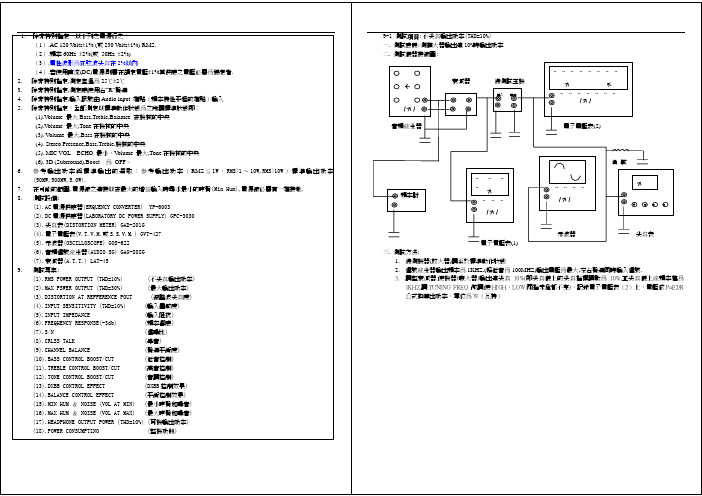

功放频率范围的测试方法和步骤
以信号1KHZ0dB 为参考点，如现在将音量扭到毫伏表的0dB 处作为参考点（或以标准输出为参考点）。
低频信号仪档位为X10,指针指示为100HZ 。
低频范围测试方法：
向左旋低频信号发生器的频率，由高向低旋转,输出下降3db ，查看此时低频信号发生器的读数，记录为f1。
注意：低频信号发生器的指针旋到了最边的10HZ 处了，若毫伏表的读数还是未能下降3db ，说明低频范围比100HZ （读数10HZ*档位X10）还要小（宽），所以还得继续往下减小频率， 如图所示：
≈伴你闯天涯≈
如上图箭头指示约为-2.5dB ，未到-3 dB 。
将低频信号发生器的档位扭到X1（即减档位），此时指针旋钮往右扭（加频率），直到毫伏表的读数为-3db 。
记录此时低频信号发生器的频率读数f1，即为低频频率范围。
高频范围的测试方法类似，即以信号1KHZ0dB 为参考点，低频信号发生器的频率往右旋（加），满刻度（量程）时，加档位，往回旋（减频率），直到毫伏表的读数为-3db 。
记录此时低频信号发生器的频率读数f2，即为高频频率范围。
≈伴你闯天涯≈。
前言：声音信号是由不同频率的声波叠加而成的，因此人们在分析声音时就很难避开频率问题。
发烧友们常说“有好曲线未必有好声”，但是更多的情况是“没有好曲线的产品声音肯定好不到哪里去”。
那么曲线与最终的回放听感有什么联系呢？我们立刻进入正题，为大家揭示其中的奥秘。
声卡的频响曲线：在声卡评测中，我们常用到回路测试法对声卡的输入输出回路进行音质测试，得出的曲线就是DAC到ADC的回路频响。
Frequency response（频率响应）[url=/images/html/viewpic_pconline.htm?http://img3.pc/pcon ...iy&subnamecode=home][/url]General performance: ExcellentFrequency range ResponseFrom 20 Hz to 20 kHz, dB-0.00, +0.01From 40 Hz to 15 kHz, dB-0.00, +0.00上图和上表就是频率响应曲线图和曲线品质，要知道什么是好曲线就应该知道理想的频响曲线是什么样的。
理想的频率响应曲线应该是与输入信号完全一样的曲线，一般我们会用等响信号（各频段的声压相同）作为输入信号，因此理想的频响曲线就应该是尽可能平直平滑的曲线。
对于声卡来说，采样规格有两个参数，一是采样频率，另一个是采样精度，采样频率表示一秒钟内在收到的信号上取几次参数，单位为Hz；而采样精度则表示每次采样的精密程度，单位为bit。
目前有很多不同的采样方式，而影响采样品质的还是由这两个基本参数决定的。
不过根据采样以及编码方式的不同，两者间的侧重要求也不一样，目前采用的PCM 方式最高规格为192kHz/24bit，它表示单位时间内会采样192000次，每次采样的精度为24bit。
上图即是采用PCM编码方式192kHz/24bit的采样结果。
一般的，随着采样规格的提高，即便不提高硬件水准，曲线也会变得相对更理想。

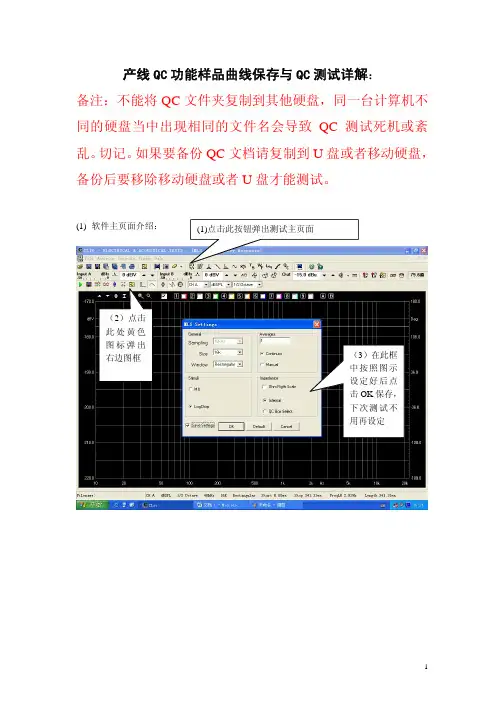

耳机频率曲线测试软件使用方法
(总5页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
在测试前把电脑扬声器音量调整到80%，录音音量调到100%。
打开软件后输入序列号52A6DA71-A4C7E419；
User Name随便写，然后点击Register：
然后出现：
1.单击左上角跳出：
2.再单击跳出：
3.再次单击，就开始测试了。
几秒后测试完成：
4.把上面这个窗口关掉后，再点击就能看见测试结果了：
5.单击后，再在弹出的窗口中单击再单击（选择颜
色并保存该曲线）。
6.这样就完整的测试了一个单元的频率响应曲线了。
要把手头上的耳塞们拿
来对比, 只要同样的进行2、3、5步骤就可以了（步骤1、4不用再重
复）。
就会将目前测出的绿线标成其它颜色.
7.两个单元测试出来的曲线基本重合的说明声音均衡，可以配对。
文件编号FJ-WI-GC-13-33
版 本A/1
生效日期2013.8.1
工具：酒精、布
频响曲线测试作业指导书
批准： 审核： 编制：适用范围：耳机、喇叭听筒、咪头频响曲线测试
注意事项
1、每日开始测试之前要点检
2、培训合格后方可操作
3、灵敏度：110±3dB
4、阻抗:32±15%
操作步骤：
1、打开主机电源开关，自动进入测试系统
2、通过功能菜单选择测试项目：
喇叭测试：测试喇叭听筒灵敏度和频1、频2点声级、1KHZ交流阻抗，以及喇叭听筒频率特性曲线
参数设定:在器件参数中设定：电阻32Ω，测试低频100，测试高频10000，SPL下限107，
SPL上限113，其他参数通过设定电阻由系统自动调整；在系统参数中设定：稳定时间15S 阻抗测试：阻抗测试也就是为的F0测试，测试喇叭听筒谐振点频率（F0），谐振点阻抗，1KHZ阻抗参数设定：在器件参数中设定：电阻32Ω，测试低频200，测试高频2500，SPL下限107，
SPL上限113，其他参数通过设定电阻由系统自动调整；在系统参数中设定：稳定时间15
3、设置完成后开始测试
技术参数：
1、F10按键：退出并储存Esc：退出不储存
测试选择端口测试话筒显示屏
测试方法。
频响频率响应简称频响，英文名称是Frequency Response，在电子学上用来描述一台仪器对于不同频率的信号的处理能力的差异。
同失真一样，这也是一个非常重要的参数指标。
一个“完美”的交流放大器，应该在频响指标上具有如下的素质：对于任何频率的信号都能够保持稳定的放大率，并且对于相应的负载具有同等的驱动能力。
显然这在目前技术水平下是完全不可能的，那么针对不同的放大器就有了不同的“前缀”，对于音频信号放大器（功率放大器或者小信号放大器）来说，我们还应该加上如此的“前缀”：在人耳可闻频率范围内以及“可能”影响到该范围内的频率的信号。
这个范围显然缩小了很多，我们知道，人耳的可闻频率范围大约在20～20KHz，也就是说只要放大器对这个频率范围内的信号能够达到“标准”即可。
实际上，根据研究表明，高于这个频段以及部分低于这个频段的一些信号虽然“不可闻”，但是仍然会对人的听感产生影响，因此，这个范围还要再扩大，在现代音频领域中，这个范围通常是5～50KHz,某些高要求的放大器甚至会达到0.1~数百KHz。
但是，上述要求表面上好像是比“完美”低了很多，却仍然是“不可能完成的任务”，目前我们连这样的要求也不可能达到。
于是，就有了“频响”这个指标。
（附言：指标本身就代表着“不完美”，如果一切都“完美”了，指标也就没有存在的理由了。
）放大器有两种失真：线性失真和非线性失真。
我们通常把后者叫做“失真”，而把前者用其它方式表达出来。
非线性失真我们已经知道了是一种什么情况了。
而线性失真就是指频率和相位方面的“误差”，即频率失真和相位失真。
频率失真及其产生原因频率失真是一种“线性失真”，意思是说，发生这种失真时放大器的输出信号波形和输入波形仍然是“相似形”，它不会使放大器对要处理的信号产生“形变”。
一个单纯的频率失真可以看成放大器对于不同频率的信号放大倍数不同，例如，1个十倍放大器，对1KHz的信号的放大倍数是10倍，而对于10KHz的交流信号可能放大倍数就变成了9.99倍，于是，我们就可以说这台放大器有频率失真了。
文件编号FJ-WI-GC-13-33
版 本A/1
生效日期2013.8.1
工具：酒精、布
频响曲线测试作业指导书
批准： 审核： 编制：适用范围：耳机、喇叭听筒、咪头频响曲线测试
注意事项
1、每日开始测试之前要点检
2、培训合格后方可操作
3、灵敏度：110±3dB
4、阻抗:32±15%
操作步骤：
1、打开主机电源开关，自动进入测试系统
2、通过功能菜单选择测试项目：
喇叭测试：测试喇叭听筒灵敏度和频1、频2点声级、1KHZ交流阻抗，以及喇叭听筒频率特性曲线
参数设定:在器件参数中设定：电阻32Ω，测试低频100，测试高频10000，SPL下限107，
SPL上限113，其他参数通过设定电阻由系统自动调整；在系统参数中设定：稳定时间15S 阻抗测试：阻抗测试也就是为的F0测试，测试喇叭听筒谐振点频率（F0），谐振点阻抗，1KHZ阻抗参数设定：在器件参数中设定：电阻32Ω，测试低频200，测试高频2500，SPL下限107，
SPL上限113，其他参数通过设定电阻由系统自动调整；在系统参数中设定：稳定时间15
3、设置完成后开始测试
技术参数：
1、F10按键：退出并储存Esc：退出不储存
测试选择端口测试话筒显示屏
测试方法。
