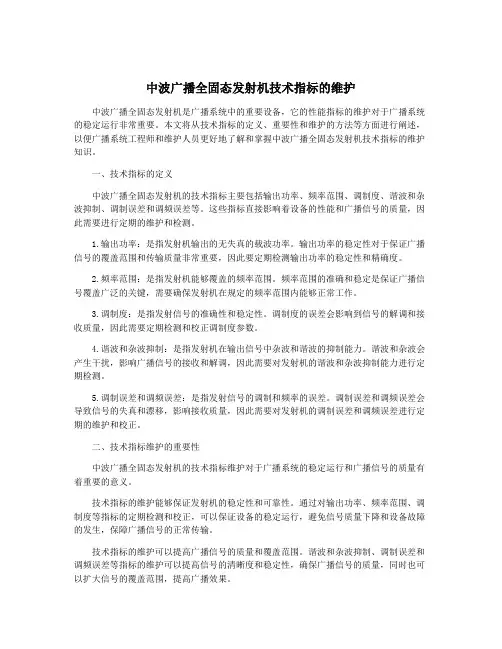

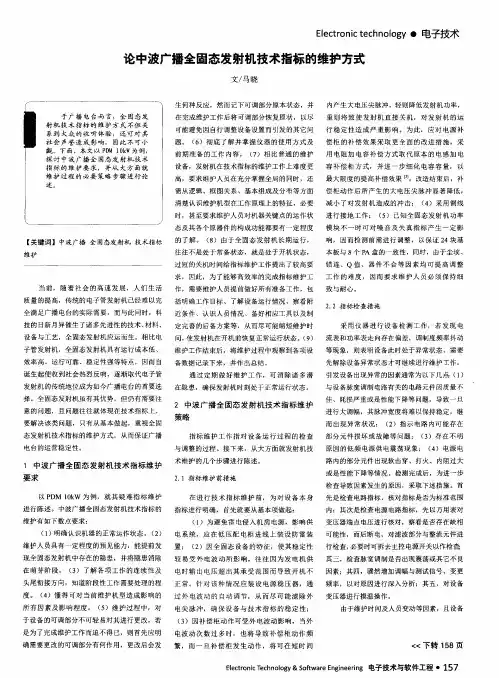

中波广播全固态发射机技术指标的维护中波广播全固态发射机是广播系统中的重要设备，它的性能指标的维护对于广播系统的稳定运行非常重要。

本文将从技术指标的定义、重要性和维护的方法等方面进行阐述，以便广播系统工程师和维护人员更好地了解和掌握中波广播全固态发射机技术指标的维护知识。

一、技术指标的定义中波广播全固态发射机的技术指标主要包括输出功率、频率范围、调制度、谐波和杂波抑制、调制误差和调频误差等。

这些指标直接影响着设备的性能和广播信号的质量，因此需要进行定期的维护和检测。

1.输出功率：是指发射机输出的无失真的载波功率。

输出功率的稳定性对于保证广播信号的覆盖范围和传输质量非常重要，因此要定期检测输出功率的稳定性和精确度。

2.频率范围：是指发射机能够覆盖的频率范围。

频率范围的准确和稳定是保证广播信号覆盖广泛的关键，需要确保发射机在规定的频率范围内能够正常工作。

3.调制度：是指发射信号的准确性和稳定性。

调制度的误差会影响到信号的解调和接收质量，因此需要定期检测和校正调制度参数。

4.谐波和杂波抑制：是指发射机在输出信号中杂波和谐波的抑制能力。

谐波和杂波会产生干扰，影响广播信号的接收和解调，因此需要对发射机的谐波和杂波抑制能力进行定期检测。

5.调制误差和调频误差：是指发射信号的调制和频率的误差。

调制误差和调频误差会导致信号的失真和漂移，影响接收质量，因此需要对发射机的调制误差和调频误差进行定期的维护和校正。

二、技术指标维护的重要性中波广播全固态发射机的技术指标维护对于广播系统的稳定运行和广播信号的质量有着重要的意义。

技术指标的维护能够保证发射机的稳定性和可靠性。

通过对输出功率、频率范围、调制度等指标的定期检测和校正，可以保证设备的稳定运行，避免信号质量下降和设备故障的发生，保障广播信号的正常传输。

技术指标的维护可以提高广播信号的质量和覆盖范围。

谐波和杂波抑制、调制误差和调频误差等指标的维护可以提高信号的清晰度和稳定性，确保广播信号的质量，同时也可以扩大信号的覆盖范围，提高广播效果。

调频广播发射机的杂散发射测试方法分析及实测应用一、调频广播的特点和通用要求调频广播有以下几方面的优点：（一）干扰能力强：信号在传输过程中会受到周围环境的工业干扰或其他脉冲干扰，这些干扰多数是以幅度调制的形式存在。

由于调频波的幅度保持恒定，与调制信号电压的大小无关，所以，可以在接收设备内设置限幅电路，以消除幅度上的干扰，同时又不会影响到所传送的信息。

（二）没有串信现象：由于调频广播工作在超短波波段（87-108MHz），超短波的传播特点是以空间波的方式直线传播，所以调频广播的传播距离比较近，这样不同地区电台间互相干扰的可能性就减少了。

（三）信噪比高：调频广播可以利用限幅方式去除噪声，同时，在调频广播中采取了预加重和去加重技术，因此可以获得较高的信噪比。

（四）能进行高保真广播：由于调频广播工作在超短波波段，所以带宽可以用得比较宽，这样一来音频信号的最高频率可以选用得比较高（如可达15kHz）；而调幅广播由于频带宽度的限制，音频信号的最高频率比较低（≤5kHz）。

因此，比起调幅广播来，调频广播的音质要优美动听得多。

另外，由于调频广播的发射、接收系统总的信噪比好，失真小，带宽宽，动态范围大，因此可实现高保真广播。

调频广播也有其自身的缺点，如覆盖范围有限、存在“门限”效应和多径失真等。

我国的调频广播分为调频单声广播、调频立体声广播、调频多路生广播和调频数据广播4种。

对于米波调频广播，其通用要求如下：调频广播的频率范围为87-108MHz。

具体从87.0-107.9MHz，按0.1MHz的频率间隔设置电台。

射频主载波的调制方式为频率调制，对应于100%调制的频偏为±75kHz；主节目调制信号为音频信号，频率上限不超过15kHz；基带信号的频率范围限制在从直流到99kHz范围内；主节目音频信号的预加重时间常数为50μs；载波频率允许偏差：发射机功率大于50W时，载波频率允许偏差为±1000Hz；发射机功率小于或等于50W时，载波频率允许偏差为±2000Hz；对于为下一级差转台提供信号的发射台或差转台，载波频率允许偏差为±1000Hz；残波辐射（即杂散发射）：发射机功率大于或等于25W时，残波辐射功率应小于1mW并低于载波功率60dB；发射机功率小于25W时，残波辐射功率应小于1μW并低于载波功率40dB；同台或同塔有多套发射机使用共用天线时，其三阶互调产物小于1mW并低于各自射频主载波60dB。

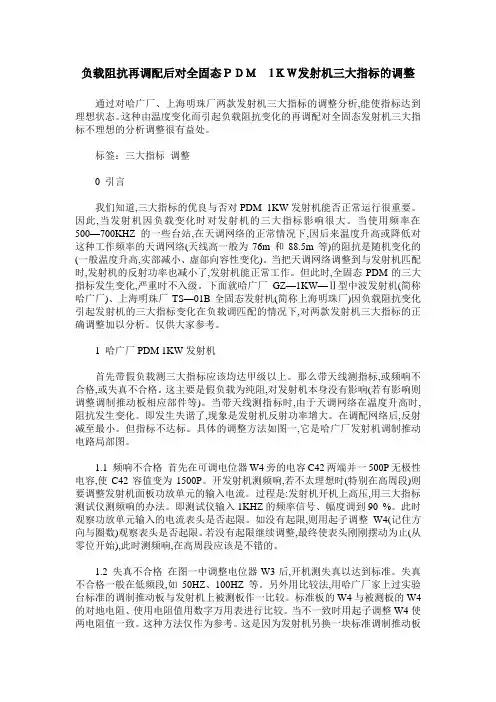

负载阻抗再调配后对全固态ＰＤＭ1ＫＷ发射机三大指标的调整通过对哈广厂、上海明珠厂两款发射机三大指标的调整分析,能使指标达到理想状态。

这种由温度变化而引起负载阻抗变化的再调配对全固态发射机三大指标不理想的分析调整很有益处。

标签：三大指标调整0 引言我们知道,三大指标的优良与否对PDM 1KW发射机能否正常运行很重要。

因此,当发射机因负载变化时对发射机的三大指标影响很大。

当使用频率在500—700KHZ的一些台站,在天调网络的正常情况下,因后来温度升高或降低对这种工作频率的天调网络(天线高一般为76m和88.5m等)的阻抗是随机变化的(一般温度升高,实部减小、虚部向容性变化)。

当把天调网络调整到与发射机匹配时,发射机的反射功率也减小了,发射机能正常工作。

但此时,全固态PDM的三大指标发生变化,严重时不入级。

下面就哈广厂GZ—1KW—Ⅱ型中波发射机(简称哈广厂)、上海明珠厂TS—01B全固态发射机(简称上海明珠厂)因负载阻抗变化引起发射机的三大指标变化在负载调匹配的情况下,对两款发射机三大指标的正确调整加以分析。

仅供大家参考。

1 哈广厂PDM 1KW发射机首先带假负载测三大指标应该均达甲级以上。

那么带天线测指标,或频响不合格,或失真不合格。

这主要是假负载为纯阻,对发射机本身没有影响(若有影响则调整调制推动板相应部件等)。

当带天线测指标时,由于天调网络在温度升高时,阻抗发生变化。

即发生失谐了,现象是发射机反射功率增大。

在调配网络后,反射减至最小。

但指标不达标。

具体的调整方法如图一,它是哈广厂发射机调制推动电路局部图。

1.1 频响不合格首先在可调电位器W4旁的电容C42两端并一500P无极性电容,使C42容值变为1500P。

开发射机测频响,若不太理想时(特别在高周段)则要调整发射机面板功放单元的输入电流。

过程是:发射机开机上高压,用三大指标测试仪测频响的办法。

即测试仪输入1KHZ的频率信号、幅度调到90 %。

中波广播全固态发射机技术指标的维护中波广播全固态发射机是广播电台中不可或缺的一部分，它的性能和稳定性对广播质量起着关键作用。

为了保证其正常运行和延长使用寿命，需要对其技术指标进行维护。

本文将对中波广播全固态发射机技术指标的维护进行详细介绍。

一、输出功率中波广播全固态发射机的输出功率是其核心技术指标之一。

输出功率的稳定性对发射机的传播范围和覆盖效果有着直接影响。

在使用过程中需要定期检测输出功率，并根据检测结果进行调整和维护。

1. 定期检测输出功率发射机的输出功率应该定期进行检测，可以通过专业的功率仪器进行精准测量。

在检测过程中，应该注意发射机的各项参数，确保输出功率稳定在规定范围内。

2. 调整和维护如果检测结果显示输出功率存在偏差，需要及时进行调整和维护。

可以通过调节功率放大器的控制电压或相关电路参数来保证输出功率的稳定。

二、频率稳定度中波广播全固态发射机的频率稳定度也是其重要技术指标之一。

频率稳定度的好坏直接影响了广播信号的质量和接收效果。

需要对其频率稳定度进行维护和保养。

1. 定期校准频率为了保证发射机的频率稳定度，需要定期对其进行频率校准。

可以使用精密的频率计对发射机的输出频率进行测量，根据测量结果进行调整和校准，保证频率的稳定性。

2. 减少外部干扰外部干扰是导致发射机频率不稳定的重要原因之一。

在使用中波广播发射机时，需要注意减少外部干扰的影响，可以采取屏蔽措施或安装滤波器来保障频率的稳定。

三、谐波和杂散发射机输出的信号中存在谐波和杂散是不可避免的，但是过高的谐波和杂散会对广播质量造成严重影响。

需要对谐波和杂散进行监测和维护。

1. 减少谐波和杂散可以采取一些有效措施来减少发射机输出信号中的谐波和杂散，比如使用高品质的滤波器，合理设计输出级的功率放大器等。

2. 定期检测和清理定期对发射机进行谐波和杂散的检测，如果检测结果显示存在过高的谐波和杂散，需要及时清理和调整，保证广播信号的纯净和清晰。

四、温度和湿度控制中波广播全固态发射机在工作过程中会产生一定的热量，如果温度和湿度控制不当，会对发射机的性能和稳定性产生不利影响。

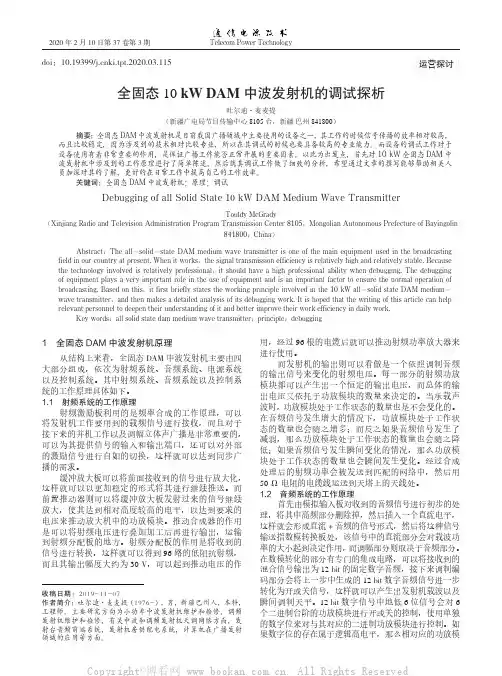

Telecom Power Technology
运营探讨
kW DAM中波发射机的调试探析
吐尔迪·麦麦提
（新疆广电局节目传输中心8105台，新疆
中波发射机是目前我国广播领域中主要使用的设备之一，
而且比较稳定，因为涉及到的技术相对比较专业，所以在其调试的时候也要具备较高的专业能力。

而设备的调试工作对于设备使用有着非常重要的作用，是保证广播工作能否正常开展的重要因素。

以此为出发点，首先对
波发射机中涉及到的工作原理进行了简单陈述，然后就其调试工作做了细致的分析，希望通过文章的撰写能够帮助相关人员加深对其的了解，更好的在日常工作中提高自己的工作效率。

中波发射机；原理；调试
Debugging of all Solid State 10 kW DAM Medium Wave Transmitter
Touldy McGrady
Xinjiang Radio and Television Administration Program Transmission Center 8105
841800，China）
The all-solid-state DAM medium wave transmitter is one of the main equipment used in the broadcasting。

调频广播发射机的信号质量监测与故障检测技术调频广播发射机是广播电台中最关键的设备之一，它负责将音频信号转换为无线电信号，并将其发送到广播电台的发射天线上。

为了保证广播信号的质量和稳定性，对调频广播发射机的信号质量监测和故障检测非常重要。

信号质量监测是指对调频广播发射机发送的广播信号进行实时监测和评估。

通过对信号强度、频率偏差、调制度等参数的测量，可以判断广播信号是否正常，并及时采取措施进行调整。

信号质量监测可以通过专业的仪器设备进行，也可以利用现代化的软件系统进行远程监测。

无论采用哪种方式，都能够及时发现并解决信号质量问题，确保广播节目的正常播放。

对于调频广播发射机的故障检测而言，主要目的是确保发射机的正常运行。

故障检测可以通过多种手段进行，比如通过对发射机各个部件的工作参数进行实时监测，对异常数据进行分析和诊断，判断是否存在故障。

此外，还可以利用无线电频谱分析仪等设备对发射机的信号进行频谱分析，检测是否存在干扰源或无线电频谱内的异常信号。

通过故障检测技术，可以及时发现并修复发射机中的故障，以确保广播信号的正常发射。

在信号质量监测和故障检测方面，技术发展日新月异。

一方面，传统的监测仪器设备不断更新换代，具备更高的精度、更广的频率范围和更强的抗干扰能力，能够更准确地测量信号参数。

另一方面，现代化的软件系统能够通过互联网连接到各个广播发射站，实现远程监测和管理。

这些软件系统不仅能够实时监测信号质量和故障情况，还可以进行数据分析和故障诊断，提供更全面的技术支持。

对于信号质量监测和故障检测技术的应用，不仅可以提高广播电台的工作效率，还能够保证广播节目的质量和稳定性。

一方面，及时监测信号质量，可以发现并消除信号干扰、调整发射功率、优化天线布局等，从而提高广播节目的接收质量。

另一方面，通过故障检测，可以及时修复发射机的故障，避免因发射机故障导致节目无法正常播放，保证广播电台的正常运行。

值得注意的是，调频广播发射机的信号质量监测和故障检测工作不应仅仅依赖技术手段，还应加强对操作人员的培训和管理。

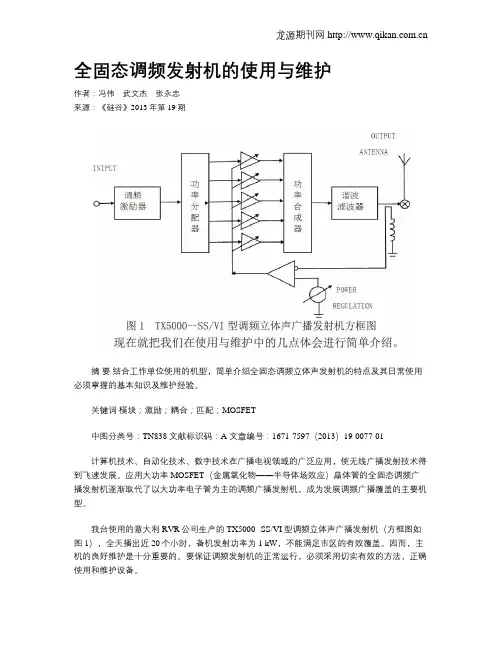

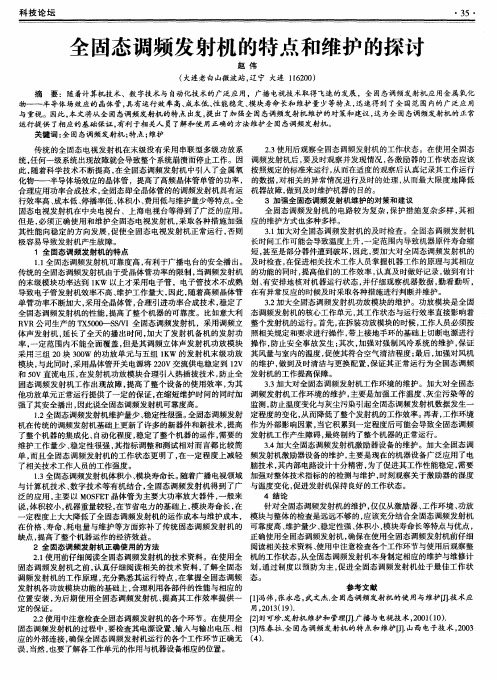

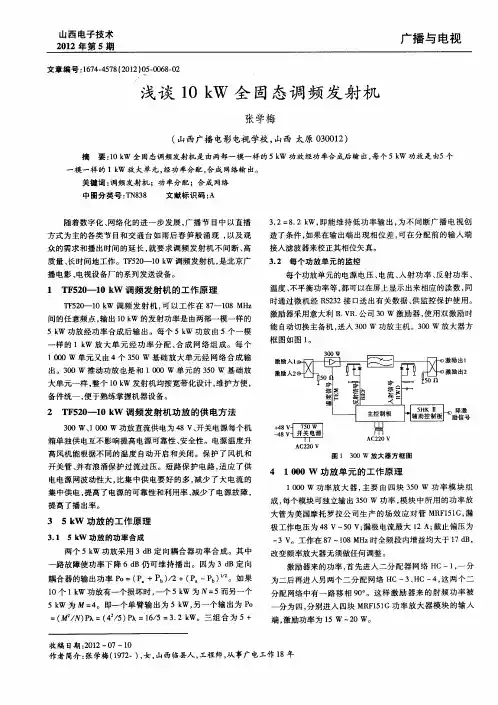

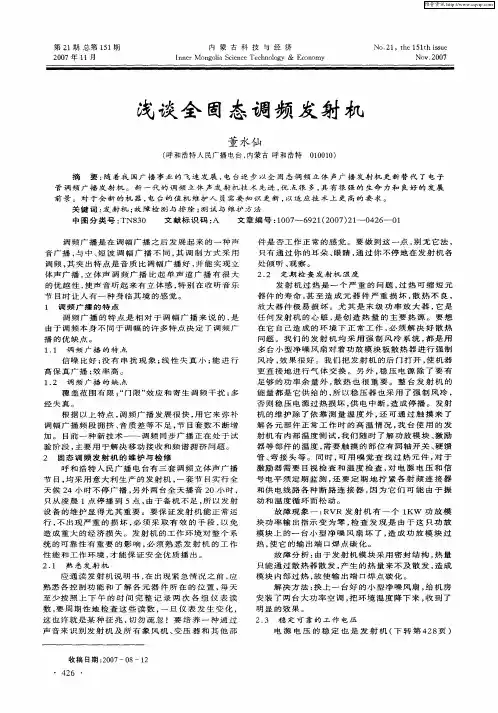

全固态调频发射机的使用与维护作者：冯伟武文杰张永忠来源：《硅谷》2013年第19期摘要结合工作单位使用的机型，简单介绍全固态调频立体声发射机的特点及其日常使用必须掌握的基本知识及维护经验。

关键词模块；激励；耦合；匹配；MOSFET中图分类号：TN838 文献标识码：A 文章编号：1671-7597（2013）19-0077-01计算机技术、自动化技术、数字技术在广播电视领域的广泛应用，使无线广播发射技术得到飞速发展。

应用大功率MOSFET（金属氧化物——半导体场效应）晶体管的全固态调频广播发射机逐渐取代了以大功率电子管为主的调频广播发射机，成为发展调频广播覆盖的主要机型。

我台使用的意大利RVR公司生产的TX5000--SS/VI型调频立体声广播发射机（方框图如图1），全天播出近20个小时，备机发射功率为1 kW，不能满足市区的有效覆盖。

因而，主机的良好维护是十分重要的。

要保证调频发射机的正常运行，必须采用切实有效的方法，正确使用和维护设备。

现在就把我们在使用与维护中的几点体会进行简单介绍。

1 全固态调频发射机的特点1）可靠性高。

RVR公司生产的TX5000-SS/VI型全固态调频立体声发射机功放模块是由20块300 W功放单元分三组，每四块功放单元并联合成为1 kW功放模块，再用5个1 kW功放模块进行五合成，构成发射机末级功放模块。

整机采用晶体管开关电源将220 V交流供电，经变压、整流、滤波、稳压至12 V和50 V直流电压，供激励器、功率分配合成电路、检测控制系统以及五个1 kW模块内各功放单元工作。

提高了使用和维护设备的安全性。

同时，发射机功放级采用热插拔技术，在运行中某一模块出现故障，可及时更换故障模块，不影响其他功放单元正常运行，不会造成停播。

既缩短了维修时间，又保证了安全播出。

可见其可靠性很高。

2）维护量少。

全固态调频发射机集成化、自动化程度较高，工作稳定，指标的调整和测试十分简单，观察其工作状态直观明了。
