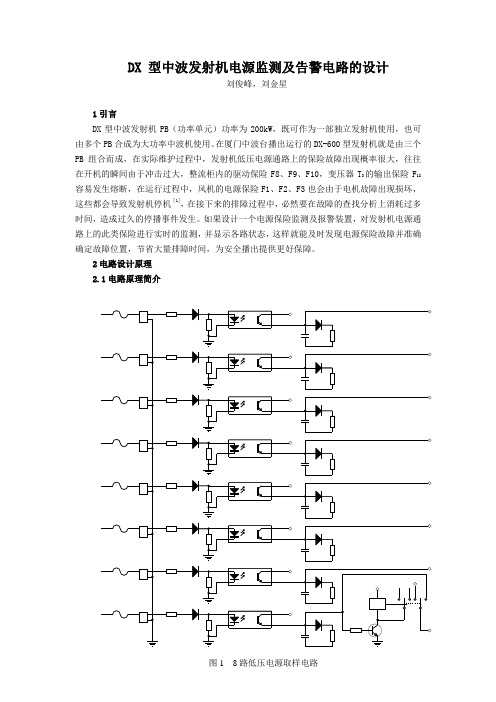

DX 型中波发射机电源监测及告警电路的设计刘俊峰，刘金星1引言DX型中波发射机PB（功率单元）功率为200kW，既可作为一部独立发射机使用，也可由多个PB合成为大功率中波机使用。

在厦门中波台播出运行的DX-600型发射机就是由三个PB组合而成，在实际维护过程中，发射机低压电源通路上的保险故障出现概率很大，往往在开机的瞬间由于冲击过大，整流柜内的驱动保险F8、F9、F10，变压器T3的输出保险F18容易发生熔断，在运行过程中，风机的电源保险F1、F2、F3也会由于电机故障出现损坏，这些都会导致发射机停机［1］，在接下来的排障过程中，必然要在故障的查找分析上消耗过多时间，造成过久的停播事件发生。

如果设计一个电源保险监测及报警装置，对发射机电源通路上的此类保险进行实时的监测，并显示各路状态，这样就能及时发现电源保险故障并准确确定故障位置，节省大量排障时间，为安全播出提供更好保障。

2电路设计原理2.1电路原理简介该电路由8路电源保险取样电路(如图1所示)和监测告警电路两部分组成。

电源取样电路将8路保险的输出端电压通过阻值很大的电阻分压得到小信号电压，输出至PC817光电耦合器U1～U8，使光耦导通，从S1～S88个位置输出+5V，用以驱动下一级的监测告警电路，同时点亮VD12～VD82，表示电源通过保险输出正常。

该部分电路采用了光耦元件，用于电路之间的信号传输，目的就是使之前端发射机电路与监测线路完全隔离，目的在于增加安全性，减小对发射机本身电路的干扰，同时也简化电路设计。

监测告警电路采用的是8路输入，竞争告警的电路，可以根据保险故障情况，显示故障保险所处的路数，同时蜂鸣器发声。

监测告警电路由编码、优先、锁存、数显及复位电路组成，它的组成原理图如图2所示。

2.2电路功能说明各电源保险取样电路的第1路～第7路电源只要在发射机带低压电时都已带电，无论开机与否，都可以采用同样的方法进行取样，只需在发射机加电状态时即可实施监测，但第8路电源即发射机变压器中线电源却只能在发射机开机加高压运行时才有输出［2］，这样一来，若采用同样电路设计，在发射机开机前加电或停播待机的状态下就只能够监测到其他7路是否正常，第8路就会由于取样不到信号，始终出现告警，据此设计了一套专门针对变压器中线输出的取样电路(如图1第8路所示)：当发射机带低压电待机时，此时F4无输出，U8不导通，V2不导通，继电器也无法吸合，9脚悬空，输出点S8通过13脚连通反接点11脚得+5V，正常输出至下级监测电路，也不会产生告警信号;当发射机开机运行时，F4有输出，从而使光耦U8导通，输出+5V，一路送至V2管基极使三级管(9014)导通，使继电器(4078)吸合，另一路通过继电器的9脚连通13脚从S8正常输出；当播出时该电源保险出现故障，U8不导通，V2也就截止，但此时继电器控制电仍然通过4脚连通8脚接地，保持吸合状态，9脚还是连通13脚输出，但9脚此时无电压，S8亦无输出，自然导致该路告警。

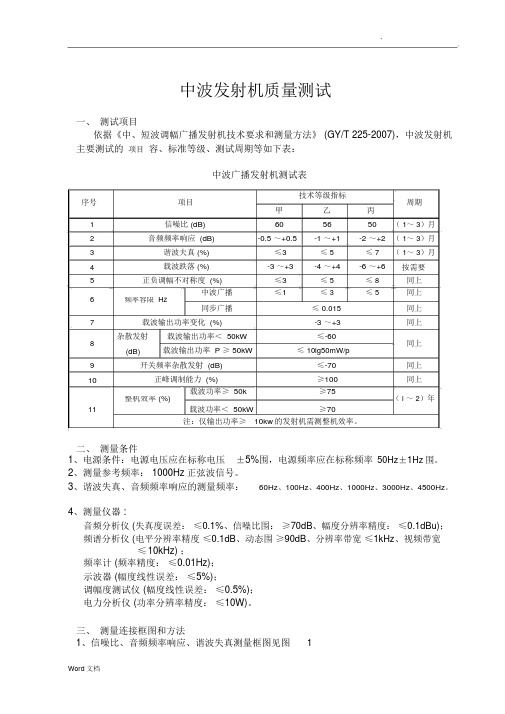

`中波发射机质量测试一、 测试项目依据《中、短波调幅广播发射机技术要求和测量方法》 (GY/T 225-2007)，中波发射机主要测试的 项目 容、标准等级、测试周期等如下表：中波广播发射机测试表序号项目技术等级指标周期甲 乙 丙1信噪比 (dB)6056 50 （ 1～ 3）月 2 音频频率响应 (dB)-0.5 ～+0.5-1 ～+1 -2 ～+2 （ 1～ 3）月3 谐波夫真 (%) ≤3 ≤ 5 ≤ 7 （ 1～ 3）月4载波跌落 (%)-3 ～+3 -4 ～+4 -6 ～+6 按需要 5 正负调幅不对称度 (%)≤3 ≤ 5 ≤ 8 同上 6中波广播≤1≤ 3≤ 5同上 频率容限 Hz≤ 0.015同上同步广播7 载波输出功率变化 (%)-3 ～+3 同上 8杂散发射载波输出功率＜ 50kW≤-60同上(dB)载波输出功率 P ≥ 50kW≤ 10lg50mW/p9 开关频率杂散发射 (dB)≤-70 同上 10正峰调制能力 (%)≥100 同上载波功率≥ 50k≥75 （ l ～ 2）年11整机效率 (%)≥70载波功率＜ 50kW注：仅输出功率≥ 10kw 的发射机需测整机效率。

二、 测量条件1、电源条件：电源电压应在标称电压 ±5%围，电源频率应在标称频率 50Hz ±1Hz 围。

2、测量参考频率： 1000Hz 正弦波信号。

3、谐波失真、音频频率响应的测量频率： 60Hz 、100Hz 、400Hz 、1000Hz 、3000Hz 、4500Hz 。

4、测量仪器 :音频分析仪 (失真度误差： ≤0.1%、信噪比围： ≥70dB 、幅度分辨率精度： ≤0.1dBu)；频谱分析仪 (电平分辨率精度 ≤0.1dB 、动态围 ≥90dB 、分辨率带宽 ≤1kHz 、视频带宽≤ 10kHz) ；频率计 (频率精度： ≤0.01Hz)； 示波器 (幅度线性误差： ≤5%)；调幅度测试仪 (幅度线性误差： ≤0.5%)；电力分析仪 (功率分辨率精度： ≤10W)。

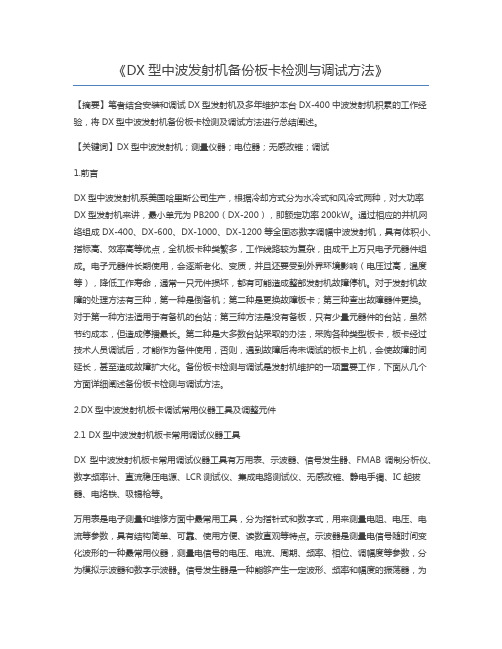

《DX型中波发射机备份板卡检测与调试方法》【摘要】笔者结合安装和调试DX型发射机及多年维护本台DX-400中波发射机积累的工作经验，将DX型中波发射机备份板卡检测及调试方法进行总结阐述。

【关键词】DX型中波发射机；测量仪器；电位器；无感改锥；调试1.前言DX型中波发射机系美国哈里斯公司生产，根据冷却方式分为水冷式和风冷式两种，对大功率DX型发射机来讲，最小单元为PB200（DX-200），即额定功率200kW。

通过相应的并机网络组成DX-400、DX-600、DX-1000、DX-1200等全固态数字调幅中波发射机，具有体积小、指标高、效率高等优点，全机板卡种类繁多，工作线路较为复杂，由成千上万只电子元器件组成。

电子元器件长期使用，会逐渐老化、变质，并且还要受到外界环境影响（电压过高，温度等），降低工作寿命，通常一只元件损坏，都有可能造成整部发射机故障停机。

对于发射机故障的处理方法有三种，第一种是倒备机；第二种是更换故障板卡；第三种查出故障器件更换。

对于第一种方法适用于有备机的台站；第三种方法是没有备板，只有少量元器件的台站，虽然节约成本，但造成停播最长。

第二种是大多数台站采取的办法，采购各种类型板卡，板卡经过技术人员调试后，才能作为备件使用，否则，遇到故障后将未调试的板卡上机，会使故障时间延长，甚至造成故障扩大化。

备份板卡检测与调试是发射机维护的一项重要工作，下面从几个方面详细阐述备份板卡检测与调试方法。

2.DX型中波发射机板卡调试常用仪器工具及调整元件2.1 DX型中波发射机板卡常用调试仪器工具DX型中波发射机板卡常用调试仪器工具有万用表、示波器、信号发生器、FMAB调制分析仪、数字频率计、直流稳压电源、LCR测试仪、集成电路测试仪、无感改锥、静电手镯、IC起拔器、电烙铁、吸锡枪等。

万用表是电子测量和维修方面中最常用工具，分为指针式和数字式，用来测量电阻、电压、电流等参数，具有结构简单、可靠、使用方便、读数直观等特点。

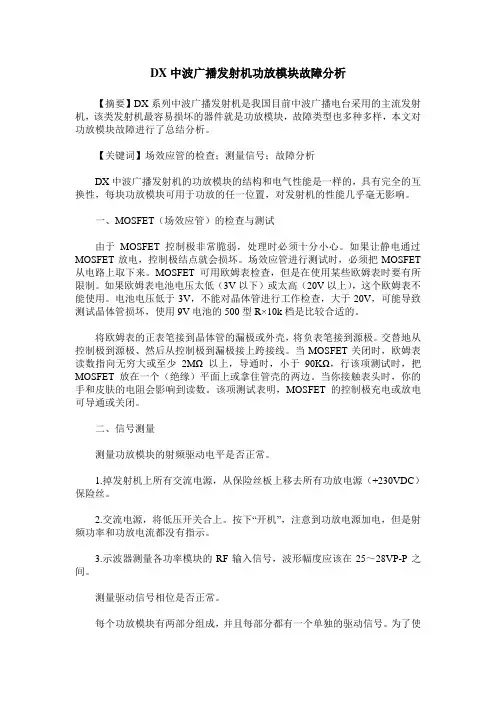

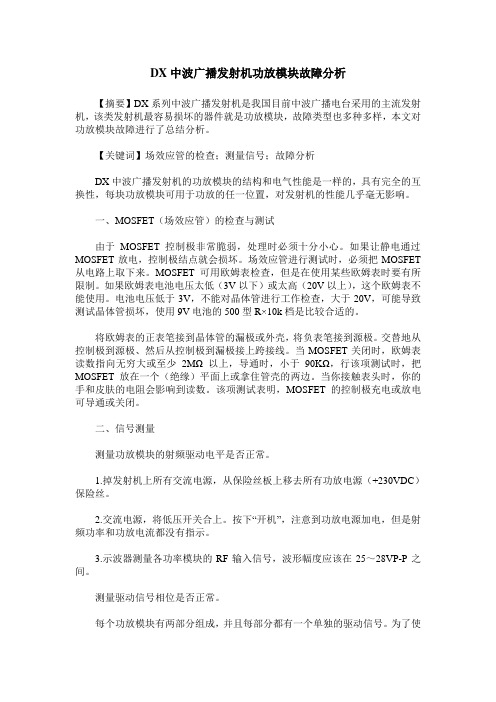

DX中波广播发射机功放模块故障分析【摘要】DX系列中波广播发射机是我国目前中波广播电台采用的主流发射机，该类发射机最容易损坏的器件就是功放模块，故障类型也多种多样，本文对功放模块故障进行了总结分析。

【关键词】场效应管的检查；测量信号；故障分析DX中波广播发射机的功放模块的结构和电气性能是一样的，具有完全的互换性，每块功放模块可用于功放的任一位置，对发射机的性能几乎毫无影响。

一、MOSFET（场效应管）的检查与测试由于MOSFET控制极非常脆弱，处理时必须十分小心。

如果让静电通过MOSFET放电，控制极结点就会损坏。

场效应管进行测试时，必须把MOSFET 从电路上取下来。

MOSFET可用欧姆表检查，但是在使用某些欧姆表时要有所限制。

如果欧姆表电池电压太低（3V以下）或太高（20V以上），这个欧姆表不能使用。

电池电压低于3V，不能对晶体管进行工作检查，大于20V，可能导致测试晶体管损坏，使用9V电池的500型R×10k档是比较合适的。

将欧姆表的正表笔接到晶体管的漏极或外壳，将负表笔接到源极。

交替地从控制极到源极、然后从控制极到漏极接上跨接线。

当MOSFET关闭时，欧姆表读数指向无穷大或至少2MΩ以上，导通时，小于90KΩ，行该项测试时，把MOSFET放在一个（绝缘）平面上或拿住管壳的两边。

当你接触表头时，你的手和皮肤的电阻会影响到读数。

该项测试表明，MOSFET的控制极充电或放电可导通或关闭。

二、信号测量测量功放模块的射频驱动电平是否正常。

1.掉发射机上所有交流电源，从保险丝板上移去所有功放电源（+230VDC）保险丝。

2.交流电源，将低压开关合上。

按下“开机”，注意到功放电源加电，但是射频功率和功放电流都没有指示。

3.示波器测量各功率模块的RF输入信号，波形幅度应该在25～28VP-P之间。

测量驱动信号相位是否正常。

每个功放模块有两部分组成，并且每部分都有一个单独的驱动信号。

为了使发射机工作正常，驱动信号相位应该在±5o之内。

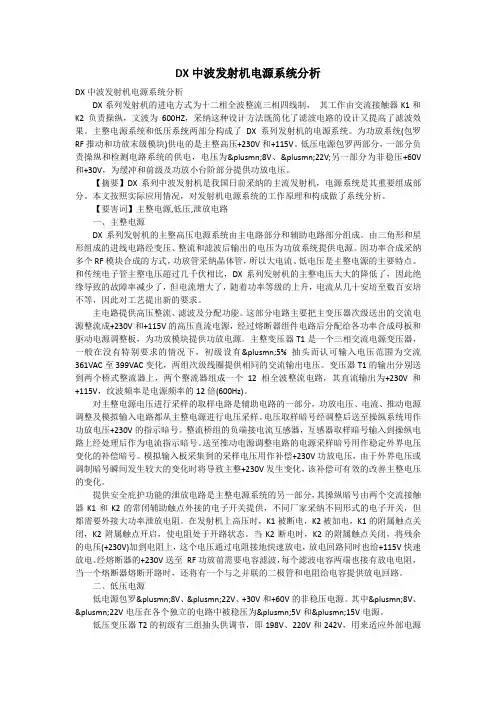

DX中波发射机电源系统分析DX中波发射机电源系统分析DX系列发射机的进电方式为十二相全波整流三相四线制，其工作由交流接触器K1和K2负责操纵，文波为600HZ，采纳这种设计方法既简化了滤波电路的设计又提高了滤波效果。

主整电源系统和低压系统两部分构成了DX系列发射机的电源系统。

为功放系统(包罗RF推动和功放末级模块)供电的是主整高压+230V和+115V。

低压电源包罗两部分，一部分负责操纵和检测电路系统的供电，电压为±8V、±22V;另一部分为非稳压+60V 和+30V，为缓冲和前级及功放小台阶部分提供功放电压。

【摘要】DX系列中波发射机是我国日前采纳的主流发射机，电源系统是其重要组成部分。

本文按照实际应用情况，对发射机电源系统的工作原理和构成做了系统分析。

【要害词】主整电源,低压,泄放电路一、主整电源DX系列发射机的主整高压电源系统由主电路部分和辅助电路部分组成。

由三角形和星形组成的进线电路经变压、整流和滤波后输出的电压为功放系统提供电源。

因功率合成采纳多个RF模块合成的方式，功放管采纳晶体管，所以大电流、低电压是主整电源的主要特点。

和传统电子管主整电压超过几千伏相比，DX系列发射机的主整电压大大的降低了，因此绝缘导致的故障率减少了，但电流增大了，随着功率等级的上升，电流从几十安培至数百安培不等，因此对工艺提出新的要求。

主电路提供高压整流、滤波及分配功能。

这部分电路主要把主变压器次级送出的交流电源整流成+230V和+115V的高压直流电源，经过熔断器组件电路后分配给各功率合成母板和驱动电源调整板，为功放模块提供功放电源。

主整变压器T1是一个三相交流电源变压器，一般在没有特别要求的情况下，初级设有±5% 抽头而认可输入电压范围为交流361VAC至399VAC变化，两组次级线圈提供相同的交流输出电压。

变压器T1的输出分别送到两个桥式整流器上，两个整流器组成一个12相全波整流电路，其直流输出为+230V和+115V，纹波频率是电源频率的12倍(600Hz)。

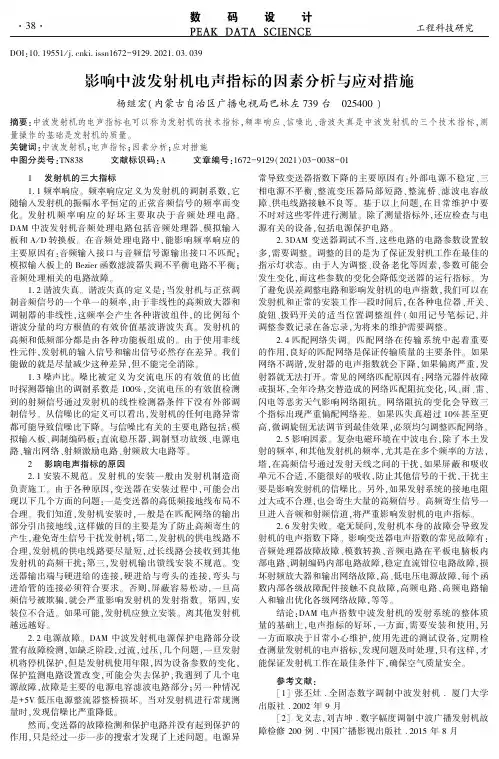

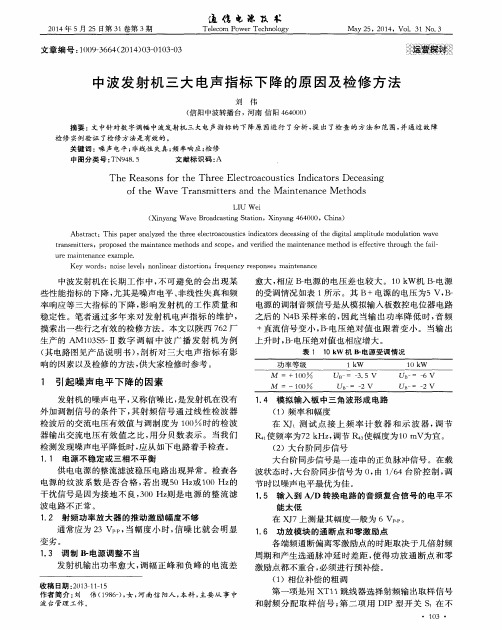

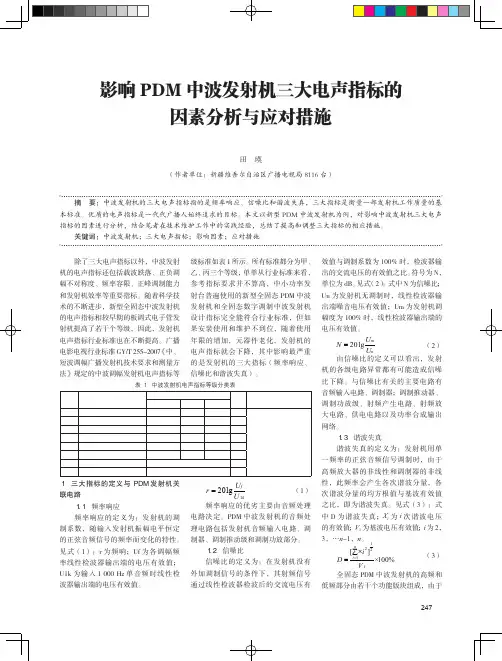

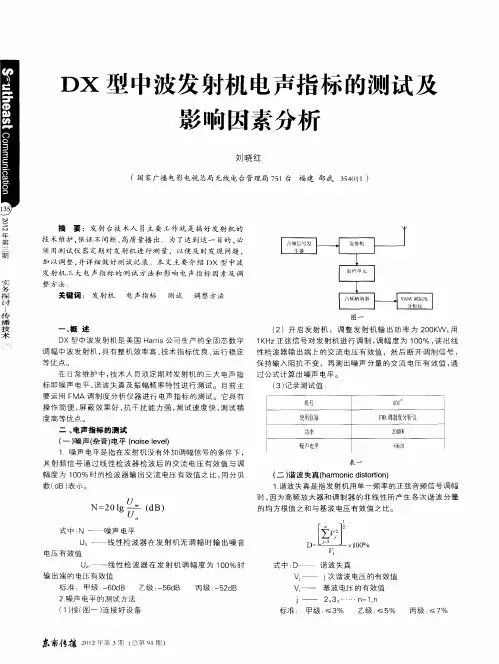

DOI:10.19551/ki.issn1672-9129.2021.03.039影响中波发射机电声指标的因素分析与应对措施杨继宏(内蒙古自治区广播电视局巴林左739台㊀025400)摘要:中波发射机的电声指标也可以称为发射机的技术指标,频率响应㊁信噪比㊁谐波失真是中波发射机的三个技术指标,测量操作的基础是发射机的质量㊂关键词:中波发射机;电声指标;因素分析;应对措施中图分类号:TN838㊀㊀㊀文献标识码:A㊀㊀㊀文章编号:1672-9129(2021)03-0038-01㊀㊀1㊀发射机的三大指标1.1频率响应㊂频率响应定义为发射机的调制系数,它随输入发射机的振幅水平恒定的正弦音频信号的频率而变化㊂发射机频率响应的好坏主要取决于音频处理电路㊂DAM中波发射机音频处理电路包括音频处理器㊁模拟输入板和A/D转换板㊂在音频处理电路中,能影响频率响应的主要原因有:音频输入接口与音频信号源输出接口不匹配;模拟输入板上的Bezier函数滤波器失调不平衡电路不平衡;音频处理相关的电路故障㊂1.2谐波失真㊂谐波失真的定义是:当发射机与正弦调制音频信号的一个单一的频率,由于非线性的高频放大器和调制器的非线性,这频率会产生各种谐波组件,的比例每个谐波分量的均方根值的有效价值基波谐波失真㊂发射机的高频和低频部分都是由各种功能板组成的㊂由于使用非线性元件,发射机的输入信号和输出信号必然存在差异㊂我们能做的就是尽量减少这种差异,但不能完全消除㊂1.3噪声比㊂噪比被定义为交流电压的有效值的比值时探测器输出的调制系数是100%,交流电压的有效值检测到的射频信号通过发射机的线性检测器条件下没有外部调制信号㊂从信噪比的定义可以看出,发射机的任何电路异常都可能导致信噪比下降㊂与信噪比有关的主要电路包括:模拟输入板㊁调制编码板;直流稳压器㊁调制型功放级㊁电源电路㊁输出网络㊁射频激励电路㊁射频放大电路等㊂2㊀影响电声指标的原因2.1安装不规范㊂发射机的安装一般由发射机制造商负责施工㊂由于各种原因,变送器在安装过程中,可能会出现以下几个方面的问题:一是变送器的高低频接地线布局不合理㊂我们知道,发射机安装时,一般是在匹配网络的输出部分引出接地线,这样做的目的主要是为了防止高频寄生的产生,避免寄生信号干扰发射机;第二,发射机的供电线路不合理,发射机的供电线路要尽量短,过长线路会接收到其他发射机的高频干扰;第三,发射机输出馈线安装不规范㊂变送器输出端与硬进给的连接,硬进给与弯头的连接,弯头与进给管的连接必须符合要求㊂否则,屏蔽容易松动,一旦高频信号被欺骗,就会严重影响发射机的发射指数㊂第四,安装位不合适㊂如果可能,发射机应独立安装㊂离其他发射机越远越好㊂2.2电源故障㊂DAM中波发射机电源保护电路部分设置有故障检测,如缺乏阶段,过流,过压,几个问题,一旦发射机将停机保护,但是发射机使用年限,因为设备参数的变化,保护监测电路设置改变,可能会失去保护,我遇到了几个电源故障,故障是主要的电源电容滤波电路部分;另一种情况是+5V低压电源整流器整桥损坏㊂当对发射机进行常规测量时,发现信噪比严重降低㊂然而,变送器的故障检测和保护电路并没有起到保护的作用,只是经过一步一步的搜索才发现了上述问题㊂电源异常导致变送器指数下降的主要原因有:外部电源不稳定㊁三相电源不平衡㊁整流变压器局部短路㊁整流桥㊁滤波电容故障㊁供电线路接触不良等㊂基于以上问题,在日常维护中要不时对这些零件进行测量㊂除了测量指标外,还应检查与电源有关的设备,包括电源保护电路㊂2.3DAM变送器调试不当,这些电路的电路参数设置较多,需要调整㊂调整的目的是为了保证发射机工作在最佳的指示灯状态㊂由于人为调整㊁设备老化等因素,参数可能会发生变化,而这些参数的变化会降低变送器的运行指标㊂为了避免误差调整电路和影响发射机的电声指数,我们可以在发射机和正常的安装工作一段时间后,在各种电位器㊁开关㊁旋钮㊁拨码开关的适当位置调整组件(如用记号笔标记,并调整参数记录在备忘录,为将来的维护需要调整㊂2.4匹配网络失调㊂匹配网络在传输系统中起着重要的作用,良好的匹配网络是保证传输质量的主要条件㊂如果网络不调谐,发射器的电声指数就会下降,如果偏离严重,发射器就无法打开㊂常见的网络匹配原因有:网络元器件故障或损坏,全年冷热交替造成的网络匹配阻抗变化,风㊁雨㊁雷㊁闪电等恶劣天气影响网络阻抗㊂网络阻抗的变化会导致三个指标出现严重偏配网络差㊂如果匹失真超过10%甚至更高,微调旋钮无法调节到最佳效果,必须均匀调整匹配网络㊂2.5影响因素㊂复杂电磁环境在中波电台,除了本土发射的频率,和其他发射机的频率,尤其是在多个频率的方法,塔,在高频信号通过发射天线之间的干扰,如果屏蔽和吸收单元不合适,不能很好的吸收,防止其他信号的干扰,干扰主要是影响发射机的信噪比㊂另外,如果发射系统的接地电阻过大或不合理,也会寄生大量的高频信号㊂高频寄生信号一旦进入音频和射频信道,将严重影响发射机的电声指标㊂2.6发射失败㊂毫无疑问,发射机本身的故障会导致发射机的电声指数下降㊂影响变送器电声指数的常见故障有:音频处理器故障故障㊁模数转换㊁音频电路在平板电脑板内部电路㊁调制编码内部电路故障,稳定直流钳位电路故障,损坏射频放大器和输出网络故障,高㊁低电压电源故障,每个函数内部各级故障配件接触不良故障,高频电路㊁高频电路输入和输出优化各级网络故障,等等㊂结论:DAM电声指数中波发射机的发射系统的整体质量的基础上,电声指标的好坏,一方面,需要安装和使用,另一方面取决于日常小心维护,使用先进的测试设备,定期检查测量发射机的电声指标,发现问题及时处理,只有这样,才能保证发射机工作在最佳条件下,确保空气质量安全㊂参考文献:[1]张丕灶.全固态数字调制中波发射机.厦门大学出版社.2002年9月[2]戈义志,刘吉坤.数字幅度调制中波广播发射机故障检修200例.中国广播影视出版社.2015年8月㊃83㊃。

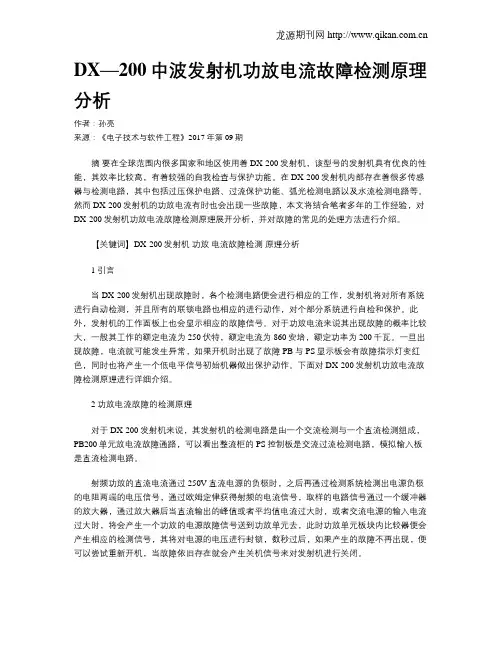

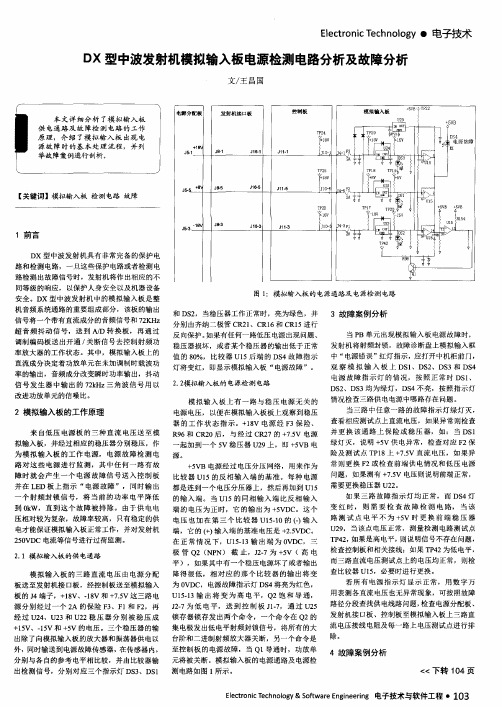

DX—200中波发射机功放电流故障检测原理分析作者：孙亮来源：《电子技术与软件工程》2017年第09期摘要在全球范围内很多国家和地区使用着DX-200发射机，该型号的发射机具有优良的性能，其效率比较高，有着较强的自我检查与保护功能。

在DX-200发射机内部存在着很多传感器与检测电路，其中包括过压保护电路、过流保护功能、弧光检测电路以及水流检测电路等。

然而DX-200发射机的功放电流有时也会出现一些故障，本文将结合笔者多年的工作经验，对DX-200发射机功放电流故障检测原理展开分析，并对故障的常见的处理方法进行介绍。

【关键词】DX-200发射机功放电流故障检测原理分析1 引言当DX-200发射机出现故障时，各个检测电路便会进行相应的工作，发射机将对所有系统进行自动检测，并且所有的联锁电路也相应的进行动作，对个部分系统进行自检和保护。

此外，发射机的工作面板上也会显示相应的故障信号。

对于功放电流来说其出现故障的概率比较大，一般其工作的额定电流为250伏特，额定电流为860安培，额定功率为200千瓦。

一旦出现故障，电流就可能发生异常，如果开机时出现了故障PB与PS显示板会有故障指示灯变红色，同时也将产生一个低电平信号初始机器做出保护动作。

下面对DX-200发射机功放电流故障检测原理进行详细介绍。

2 功放电流故障的检测原理对于DX-200发射机来说，其发射机的检测电路是由一个交流检测与一个直流检测组成，PB200单元放电流故障通路，可以看出整流柜的PS控制板是交流过流检测电路，模拟输入板是直流检测电路。

射频功放的直流电流通过250V直流电源的负极时，之后再通过检测系统检测出电源负极的电阻两端的电压信号，通过欧姆定律获得射频的电流信号，取样的电路信号通过一个缓冲器的放大器，通过放大器后当直流输出的峰值或者平均值电流过大时，或者交流电源的输入电流过大时，将会产生一个功放的电源故障信号送到功放单元去，此时功放单元板块内比较器便会产生相应的检测信号，其将对电源的电压进行封锁，数秒过后，如果产生的故障不再出现，便可以尝试重新开机，当故障依旧存在就会产生关机信号来对发射机进行关闭。
