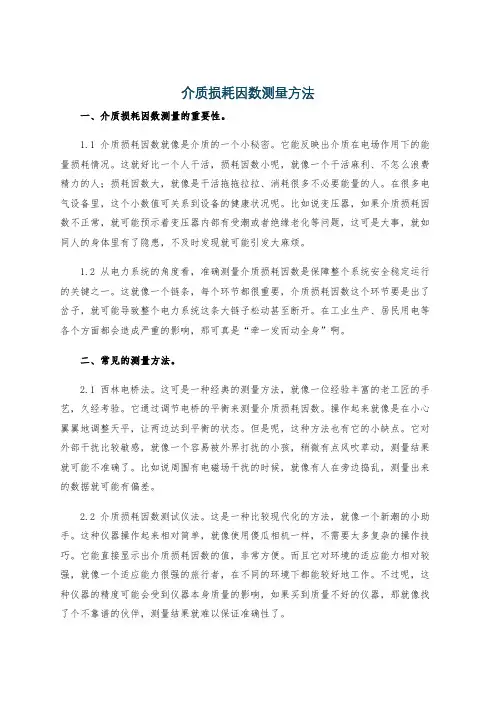

介质损耗因数测量方法一、介质损耗因数测量的重要性。
1.1 介质损耗因数就像是介质的一个小秘密。
它能反映出介质在电场作用下的能量损耗情况。
这就好比一个人干活，损耗因数小呢，就像一个干活麻利、不怎么浪费精力的人；损耗因数大，就像是干活拖拖拉拉、消耗很多不必要能量的人。
在很多电气设备里，这个小数值可关系到设备的健康状况呢。
比如说变压器，如果介质损耗因数不正常，就可能预示着变压器内部有受潮或者绝缘老化等问题，这可是大事，就如同人的身体里有了隐患，不及时发现就可能引发大麻烦。
1.2 从电力系统的角度看，准确测量介质损耗因数是保障整个系统安全稳定运行的关键之一。
这就像一个链条，每个环节都很重要，介质损耗因数这个环节要是出了岔子，就可能导致整个电力系统这条大链子松动甚至断开。
在工业生产、居民用电等各个方面都会造成严重的影响，那可真是“牵一发而动全身”啊。
二、常见的测量方法。
2.1 西林电桥法。
这可是一种经典的测量方法，就像一位经验丰富的老工匠的手艺，久经考验。
它通过调节电桥的平衡来测量介质损耗因数。
操作起来就像是在小心翼翼地调整天平，让两边达到平衡的状态。
但是呢，这种方法也有它的小缺点。
它对外部干扰比较敏感，就像一个容易被外界打扰的小孩，稍微有点风吹草动，测量结果就可能不准确了。
比如说周围有电磁场干扰的时候，就像有人在旁边捣乱，测量出来的数据就可能有偏差。
2.2 介质损耗因数测试仪法。
这是一种比较现代化的方法，就像一个新潮的小助手。
这种仪器操作起来相对简单，就像使用傻瓜相机一样，不需要太多复杂的操作技巧。
它能直接显示出介质损耗因数的值，非常方便。
而且它对环境的适应能力相对较强，就像一个适应能力很强的旅行者，在不同的环境下都能较好地工作。
不过呢，这种仪器的精度可能会受到仪器本身质量的影响，如果买到质量不好的仪器，那就像找了个不靠谱的伙伴，测量结果就难以保证准确性了。
2.3 高压西林电桥法。
这是在西林电桥法基础上发展起来的一种方法，有点像升级后的版本。
套管介质损耗因数tgδ和电容量测试作业指导书2．1 试验目的有效地发现设备是否存在受潮缺陷。
2．2 该项目适用范围35kV及以上电容式套管交接、大修后试验和预防性试验2．3 试验时使用的仪器西林电桥或数字式自动介损测试仪2．4 试验条件及准备2.4.1 试验条件本试验应在良好的天气，试品及环境温度不低于＋5℃的条件下进行。
2.4.2准备测试前，应先测量试品各电极间的绝缘电阻。
必要时可对试品表面(如外瓷套或电容套管分压小瓷套，二次端子板等)进行清洁或干燥处理。
了解充油电力设备绝缘油的电气、化学性能(包括油的tgδ)的最近试验结果。
2．5 试验接线2.5.1测量装在三相变压器上的任一只电容型套管的tgδ和电容时，相同电压等级的三相绕组及中性点(若中性点有套管引出者)，必须短接加压，将非测量的其它绕组三相短路接地。
否则会造成较大的误差。
现场常采用高压电桥正接线测量，将相应套管的测量用小套管引线接至电桥的C x端，一个一个地进行测量。
2.5.2具有抽压和测量端子(小套管引出线)引出的电容型套管，tgδ及电容的测量，可分别在导电杆和各端子之间进行。
图2 电容式套管等值电路（a）导电杆与接地端子间；（b）导电杆与抽压端子间；（c）抽压端子与接地端子间（1）测量导电杆对接地端子（末屏）的tgδ，非测量的抽压端子接末屏端子，将C2短路。
如图2（a）所示。
（2）测量导电杆对抽压端子的tgδ。
非测量的末屏端子悬空，如图2（b）所示。
（3）测量抽压端子对接地端子的tgδ。
导电杆悬空。
这时的测量电压不应超过该端子的正常工作电压，一般为2～3kV，如图2（c）所示。
以上3种测量，电桥均采用正接线，测得的tgδ值应符合有关规程。
2．6 影响测量的因素2.6.1抽压小套管绝缘不良，因其分流作用，使测量的tgδ值产生偏小的测量误差。
2.6.2当相对湿度较大(如在80%以上)时，正接线使测量结果偏小，甚至tgδ测值出现负值；反接线使测量结果往往偏大。

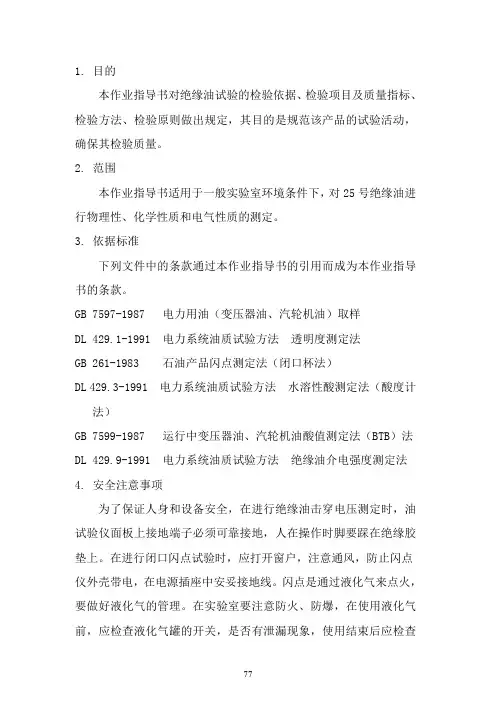

1.目的本作业指导书对绝缘油试验的检验依据、检验项目及质量指标、检验方法、检验原则做出规定，其目的是规范该产品的试验活动，确保其检验质量。
2.范围本作业指导书适用于一般实验室环境条件下，对25号绝缘油进行物理性、化学性质和电气性质的测定。
3.依据标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
GB 7597-1987 电力用油（变压器油、汽轮机油）取样DL 429.1-1991 电力系统油质试验方法透明度测定法GB 261-1983 石油产品闪点测定法（闭口杯法）DL 429.3-1991 电力系统油质试验方法水溶性酸测定法（酸度计法）GB 7599-1987 运行中变压器油、汽轮机油酸值测定法（BTB）法DL 429.9-1991 电力系统油质试验方法绝缘油介电强度测定法4.安全注意事项为了保证人身和设备安全，在进行绝缘油击穿电压测定时，油试验仪面板上接地端子必须可靠接地，人在操作时脚要踩在绝缘胶垫上。
在进行闭口闪点试验时，应打开窗户，注意通风，防止闪点仪外壳带电，在电源插座中安妥接地线。
闪点是通过液化气来点火，要做好液化气的管理。
在实验室要注意防火、防爆，在使用液化气前，应检查液化气罐的开关，是否有泄漏现象，使用结束后应检查液化气开关是否关好。
进行水溶性酸和酸值时，要保证温度和湿度，要在有空调的试验室测定。
为了不污染环境，用专门的缸将废油集中到一起，送废油站。
5.检验项目及质量指标检验项目如下表所示，这四项都是抽样试验。
6.试验方法及仪器设备要求6.1.取样6.1.1.取样方法取样方法按照中华人民共和国国家标准GB7597-1987，详见电力用油（变压器油、汽轮机油）取样方法，本方法适用于变压器、互感器、油开关、套管充油电气设备用油分样，试验样品采集。
6.1.2.使用仪器取样瓶（500～1000ml磨口具塞玻璃瓶，并应贴标签）。
6.2.透明度测定6.2.1.透明度测定法按照中华人民共和国电力行业标准DL429.1-1991《电力系统油质试验方法透明度测定法》第1～5条的规定进行试验。

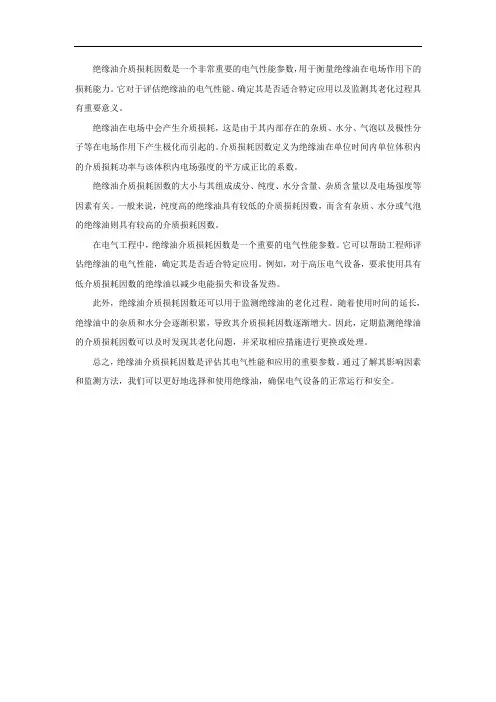

绝缘油介质损耗因数是一个非常重要的电气性能参数，用于衡量绝缘油在电场作用下的损耗能力。
它对于评估绝缘油的电气性能、确定其是否适合特定应用以及监测其老化过程具有重要意义。
绝缘油在电场中会产生介质损耗，这是由于其内部存在的杂质、水分、气泡以及极性分子等在电场作用下产生极化而引起的。
介质损耗因数定义为绝缘油在单位时间内单位体积内的介质损耗功率与该体积内电场强度的平方成正比的系数。
绝缘油介质损耗因数的大小与其组成成分、纯度、水分含量、杂质含量以及电场强度等因素有关。
一般来说，纯度高的绝缘油具有较低的介质损耗因数，而含有杂质、水分或气泡的绝缘油则具有较高的介质损耗因数。
在电气工程中，绝缘油介质损耗因数是一个重要的电气性能参数。
它可以帮助工程师评估绝缘油的电气性能，确定其是否适合特定应用。
例如，对于高压电气设备，要求使用具有低介质损耗因数的绝缘油以减少电能损失和设备发热。
此外，绝缘油介质损耗因数还可以用于监测绝缘油的老化过程。
随着使用时间的延长，绝缘油中的杂质和水分会逐渐积累，导致其介质损耗因数逐渐增大。
因此，定期监测绝缘油的介质损耗因数可以及时发现其老化问题，并采取相应措施进行更换或处理。
总之，绝缘油介质损耗因数是评估其电气性能和应用的重要参数。
通过了解其影响因素和监测方法，我们可以更好地选择和使用绝缘油，确保电气设备的正常运行和安全。
绝缘油试验标准化作业指导书（试行）一.适用范围适用于绝缘化学监督工作中进行绝缘油试验的检测工作。
二.引用标准和规程GB7595-87《运行中变压器油质量标准》GB/T17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》GB/T 507-86《绝缘油介电强度测定法》GB 7600-87《运行中变压器油水分含量测定法》GB/T 261-83《石油产品闪点测定法（闭口杯法）》GB/T 7599-87《运行中变压器油、汽轮机油水溶性酸测定法》GB/T 7598-87《运行中变压器油、汽轮机油酸值测定法》GB 7597-87《电力用油（变压器油、汽轮机油）取样方法》GB/T 6541-86《石油产品对水界面张力测定法（圆环法）》GB/T 5654-85《液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量》DL 423-91《绝缘油中含气量的测定真空压差法》DL 429.9-91《绝缘油介电强度测定法》三.安全工作的一般要求1 基本要求1.1为了保证工作人员在现场试验中的人身安全和电力设备的安全运行，必须严格执行DL409《电力安全工作规程》。
1.2工作人员与带电高压设备的安全距离表1 高压设备带电时的安全距离2保证安全的组织措施2.1在电气设备上工作，保证安全的组织措施1.1.1工作票制度2.1.2工作许可制度2.1.3工作监护制度2.1.4工作间断、转移和终结制度2.2在不停电的情况下，进行绝缘油和六氟化硫气体的取样及试验工作，应填写第二种工作票。
2.3在停电的情况下，进行绝缘油和六氟化硫气体的取样及试验工作，应填写第一种工作票。
四.绝缘油的取样工作1．安全工作要求1.1新油的验收、新油处理过程中的检验、为交付运行的新设备取样检验取样前应征得现场工作负责人的许可。
1.2在不停电的情况下，进行绝缘油的取样工作，应填写第二种工作票。
1.3在停电的情况下，进行绝缘油的取样工作，应填写第一种工作票。

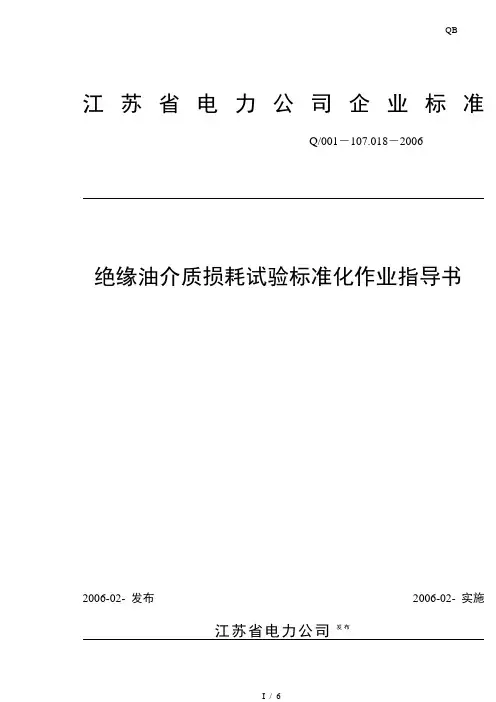

QB江苏省电力公司企业标准Q/001－107.018－2006绝缘油介质损耗试验标准化作业指导书2006-02- 发布2006-02- 实施目次前言1适用范围 (3)2引用文件 (3)3人员要求 (3)4危险点预控 (3)5测试仪器压变及工器具 (3)6试验步骤 (4)7介质损耗因数质量标准 (4)8试验原始记录 (5)前言本标准化作业指导书根据《江苏省电力公司现场标准化作业管理办法》的要求制定，用以规范公司标准化作业的管理。
本标准化作业指导书由江苏省电力公司标准化委员会提出并归口。
本标准化作业指导书起草单位：江苏省电力公司生产技术部本标准化作业指导书主要起草人：周源、黄芬、杭国民初审：张霁审核：文乐斌批准：马苏龙本标准化作业指导书委托江苏省电力公司生产技术部负责解释。
1 适用范围本作业指导书适用于变电站注油电气设备油样介质损耗试验。
2 引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
国家电网公司电业安全工作规程（变电站和发电厂电气部分）液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量GB/T5654-85国家电网生技 [2005] 400号文《国家电网公司十八项电网重大反事故措施》（试行）3 人员要求4 危险点预控注：主要内容为防范人身触电、火灾和化学药品伤害等。
危险点分析和应对措施，根据江苏省电力公司发布的《供电企业危险点分析与预防措施》（苏电安[2003]1894号）中的有关内容和编制原5 测试仪器压变及工器具6 试验步骤7 介质损耗因数质量标准注: 变压器油的新油介质损耗因数(90℃)应≤0.0058 试验原始记录对一份试样应进行两次测量,两次测量结果之间的差不应大于0.0001加上两个值中较大一个的25%,试验报告应取两次有效测量中较小的一个值作为样品的介质损耗因数绝缘油油介质损耗试验记录第号送样单位采样日期采样人环境温度: ℃环境湿度: %试验人: 审核人: 报告人:注：合同范本有风险，使用需谨慎，法律是经验性极强的领域，范本无法思考和涵盖全面，最好找专业律师起草或审核后使用，谢谢您的关注！。

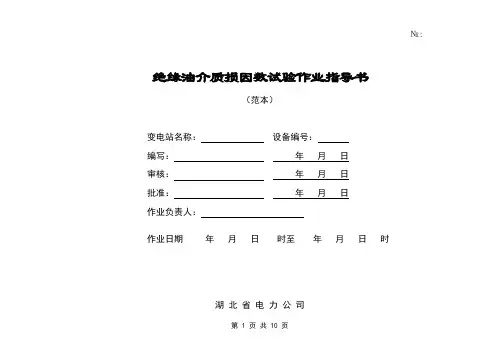

№:绝缘油介质损因数试验作业指导书（范本）变电站名称：设备编号：编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时湖北省电力公司1适用范围本作业指导书适用于湖北电力公司××变电站××绝缘油介损试验作业。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB 5654 液体绝缘材料工频相对介电常数、介质损耗因素和体积电阻率的测量GB 7595—2000 《运行中变压器油质量标准》3试验前准备工作安排3．1准备工作安排3．2作业条件3．3人员要求3．4工、器具注1:电极杯应符合以下要求a：电极杯能容易地拆洗所有的零件，能重新装配而不至于明显地改变空杯的电容。
它还能放在一个合适的恒温浴或烘箱内，并能测量电极的温度。
b：电极杯材料能经受所要求的温度。
电极间的同轴度应不受温度变化的影响。
与变压器接触的电极表面粗糙度不低于Ra0.16μm，使之容易清洗。
在试验期间变压器油与电极之间应无化学作用，电极也不受清洗剂的影响，如不锈钢制造的电极。
c：用来支撑电极的固体绝缘材料应具有低的损耗因数、高的电阻率和足够的机械强度。
这些固体材料绝缘不应吸收变压器油以及清洗剂，也不与它们发生物理化学作用。
e：电极杯电极的距离推荐为2～3mm。
e：引线应使用屏蔽导线。
f：为了抵抗外部电磁场的干扰，在电极外面要加一层接地的屏蔽套。
注2:试验箱应符合以下要求a：试验箱温度可控在90±0.5℃内。
b：试验箱应有连接电极杯的屏蔽线。
电极杯应很好地同接了地的箱壳绝缘。
3．5危险点分析3．6安全措施4作业程序4．1开工4．2试验步骤及要求4．3竣工5技术与质量关键点控制6试验总结7作业指导书执行情况评估9 报告及记录绝缘油水溶性酸PH值测定（比色法）试验记录目录：见表1表110 附录10.1变压器油简化试验原始记录记录编号:JL.ZY.BD.SY.YQ03-01-02-2005 №:。

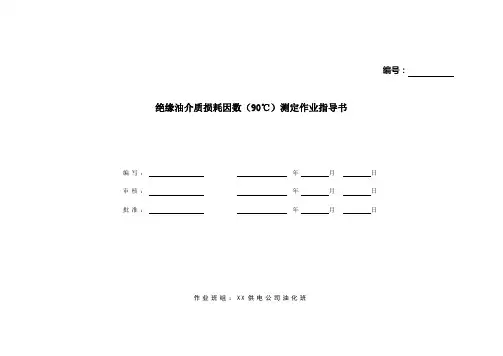

编号：绝缘油介质损耗因数（90℃）测定作业指导书编写：年月日审核：年月日批准：年月日作业班组：X X供电公司油化班绝缘油介质损耗因数（90℃）测定作业指导书1 适用范围本指导书适用于河北省电力公司绝缘油介质损耗因数（90℃）测定作业。
2 编制依据序号标准编号标准名称1 GB/T 5654-2007液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量2 GB/T 2536-1990变压器油3 GB/T 7595-2008运行中变压器油质量4 GB/T 14542-2005运行变压器油维护管理导则5 Q/GDW04-10607046-2010河北省电力公司电气设备交接试验标准6 Q/GDW04-10501022-2010输变电设备状态检修试验规程3 实验准备阶段3.1主要工器具序号名称规格/编号单位准备数量备注1 电源线无个 12 电极杯无个 13 连接电缆无个 14 打印纸卷无个 15 量筒50ml 个 13.2 主要实验仪器序号名称规格单位准备数量备注1 全自动绝缘油介损及电阻率测试仪SR8001 台 13.3 危险点分析及安全控制措施序危险点作业项目安全控制措施1 防止热油飞溅绝缘油介质损耗因数测定注油和排油时、应小心操作以免将油洒入电极杯槽和操作面板。
2 防止人身触电绝缘油介质损耗因数测定⑴试验电源应配有漏电保护器。
⑵湿手不可接触带电的试验仪器。
(3)仪器要可靠接地(4)测试过程中，内部有高压和高温禁止在通电和测试时接触电极杯、电缆及插座。
3 防止火灾绝缘油介质损耗因数测定试验室内应严禁烟火，并配有合格消防器材。
试验人员应具备防火灭火知识，并会使用消防器材。
4 作业阶段4.1 开工序号内容1 交待试验危险点及工作注意事项。
2 技术交底。
4.2 作业流程序号实验工序标准及要求1 仪器的准备1.1检查设备是否在有效期内1.2检查仪器电源是否正常1.3检查所使用的设备、电极杯等是否完好2 电极杯的清洗用量筒量取38ml的被试样品冲洗电极杯2-3次3 运行仪器3.1开机：打开电源开关，仪器进行初始化约1分钟，时间设定，通过[选择]键进行选项，按▲和▼▼键设定时间，然后按确认键。
绝缘油介质损耗因数的测定与试验方法作者：王廷玲来源：《中国科技博览》2016年第01期[摘要]绝缘油介质损耗因数的测定是检验变压器油的主要手段之一，对判断新油的精制、净化的程度，运行中油老化的深度，以及判断变压器的绝缘特性好坏，都有着重要意义，本文结合镜泊湖发电厂实际工作主要分析了测定绝缘油介质损耗因数的意义，影响绝缘油介质损耗因数的主要因素，介质损耗的试验方法，测定油品介质损耗因数的注意事项，以供参考和借鉴。
[关键词]绝缘油；介质损耗因数；测定中图分类号：TB 文献标识码：A 文章编号：1009-914X（2016）01-0058-01介质损耗因数主要反映油中的泄漏电流而引起的功率损失，介质损耗因数的大小对判断变压器油的劣化与污染程度非常敏感。
介质损耗因数又称介质损耗角正切。
在交变电场的作用下，电介质内流过电流分两部分，一是无能量损耗的无功电容电流ⅠC，二是有能量损耗的有功电流ⅠR，其合成电流为I。
I与电压U的相位差非90℃，而是比90℃小δ角，此角称为介质损耗角，损耗角的正切（tanδ）就是介质损耗因数。
1、测定绝缘油介质损耗因数的意义（1）绝缘油介质损耗因数能明显表明油的精制程度和净化程度，一般正常精制、净化的油，介质损耗因数很小，并且当温度升高时，介质损耗因数值升高不大，升温与降温的曲线基本重合。
但当油精制得程度不够，或净化的不彻底时，油的介损值较大，并且温度升高时增大很快，所以介质损耗因数是新变压器油一项重要的电气性能质量指标。
（2）绝缘油在运行中的老化程度，可以从其介质损耗因数值的变化中反映出来。
当油已经老化，油中溶解的老化产物较多时，其介质损耗因数将会明显增大。
（3）绝缘油的介质损耗因数值，对判断变压器绝缘特性的好坏，有着重要的意义。
如变压器油的介质损耗因数增大会引起变压器本体绝缘特性的恶化。
介质损失使绝缘内部产生热量，介质损失越大，则在绝缘内部产生的热量越多；反过来又促使介质损失更为增加。
绝缘油介质损耗因数标准绝缘油介质损耗因数（Dielectric Loss Factor）是衡量绝缘油在交流电场作用下能量损耗的一个重要指标。
它反映了绝缘油在电场作用下的介质性能，即绝缘油的损耗特性。
介质损耗因数的数值越小，表明绝缘油的绝缘性能越好。
本文将详细介绍绝缘油介质损耗因数的标准及其相关内容。
一、绝缘油介质损耗因数的定义及计算方法绝缘油介质损耗因数是指在交流电场作用下，绝缘油中能量损耗与绝缘油中电能储存之比。
它通常以介质损耗角的正切（tgδ）表示。
介质损耗角正切是介质损耗因数的倒数，正切值越小，表示介质损耗越小，油的绝缘性能越好。
计算公式如下：tgδ= (有功功率损耗/ 无功功率损耗)其中，有功功率损耗是指绝缘油中实际消耗的功率，无功功率损耗是指绝缘油中往返于电源和负载之间的能量交换。
二、绝缘油介质损耗因数的标准1. 国际标准国际电工委员会（IEC）发布了关于绝缘油介质损耗因数测试的国际标准IEC 60256《绝缘油——介质损耗因数（tanδ）的测定》。
该标准详细规定了绝缘油介质损耗因数的测试原理、测试设备、测试方法、数据处理及测试报告等内容。
2. 我国标准我国针对绝缘油介质损耗因数的测试也制定了一系列标准，如GB/T 507-2002《绝缘油——介质损耗因数（tanδ）的测定》等。
这些标准与国际标准IEC 60256保持一致，以确保测试结果的准确性和可靠性。
三、影响绝缘油介质损耗因数的因素1. 电导率：绝缘油的电导率越大，其介质损耗因数越大，绝缘性能越差。
2. 空间电荷：绝缘油中存在空间电荷时，会导致介质损耗因数增大。
3. 极性分子：绝缘油中的极性分子会影响其介质损耗因数，极性分子越多，介质损耗因数越大。
4. 温度：温度对绝缘油介质损耗因数的影响也较大，一般来说，温度升高，介质损耗因数增大。
5. 湿度：湿度会影响绝缘油的电导率，从而影响介质损耗因数。
四、绝缘油介质损耗因数测试设备及方法绝缘油介质损耗因数的测试设备主要包括介质损耗测试仪、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等。
介质损耗因数/体积电阻率测试现场作业指导及应用一、概述 1.适用范围本方法综合阐述了运行矿物绝缘油介质损耗因数/体积电阻率的现场测试方法。
2.引用标准GB/T 5654-2007 液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量 GB/T 4756 石油液体手工取样法GB/T 7595-2008 运行中变压器油质量标准 二、相关知识点 1.介质损耗因数介质损耗因数又称介质损耗角正切。
在交变电场的作用下，电介质内流过的电流可分为两部分，一是无能量损耗的无功电容电流Ic ，二是有能量损耗的有功电流IR ，其合成电流为I 。
I 与电压U 的相位差非90°，而是比90°小δ角，此角称为介质损耗角，损耗角的正切（tan δ）就是介质损耗因数。
2.直流电阻率根据欧姆定律，两电极间液体的体积电阻等于施加于试液接触的两电极间直流电压与流过电极的电流之比，其大小应与电极向距成正比、电极面积成反比，比例常数即为液体介质的体积电阻率，其物理意义是单位正方体液体的体积电阻。
即 SL I U R ⨯==ρ 变换上式得)113.0(0C IURK L S R===ρ 式中——被试液体的体积电阻，Ω；——两电极间所加直流电压，V ； ——两电极间流过直流电流，A ； ——被试液体的体积电阻率，Ω·m ； S ——电极面积，㎡ L ——电极间距，m ； K ——电极常数（S/L ），m ； C0——空电极电容，pF ；由于液体的体积电阻率测定与测试电场强度、充电时间、液体温度等测试条件因素有关，因此，除特别指定外，电力用油体积电阻率是指“规定温度下，测试电场强度为（250±50）V/mm ，时间60s ”条件下的测定值。
3.测试意义矿物绝缘油的介质损耗因数和体积电阻率对判断新袖的精制、净化程度，运行中油的老化程度、受污染的程度，以及判断变压器绝缘特性的好坏，都有着重要的意义，它是作为监测绝缘油的重要电气性能指标之一。
液体绝缘材料工频介质损耗因数和体积电阻率的测量1适用范围本方法适用于在试验温度下呈液态的绝缘材料的相对介质损耗因数和体积电阻率的测量。
本方法主要用于对没有使用过的液体绝缘材料进行试验。
但也适用于试验在诸如变压器、电缆及其他电气设备内的已用绝缘液体。
2 试验性质预试、交接、大修3试验方法3.1 仪器3.1.1 介质损耗因数的测量仪器对于常规使用,可用具有介质损耗因素的分辨力为10-4的交流（工频）电桥。
但最好采用相当试样电容为100pF时具有10-5分辨力的电桥。
3.1.2 体积电阻率的测量仪器使用具有1015Ω以上分辨力的高阻计或其他仪器测量。
测量仪器引起的测量误差应保证在20%以下。
3.1.3 电极杯当进行精密测量时应使用三端电极杯。
三端电极杯里有足以屏蔽测量电极的保护电极。
通常引线屏蔽层接到保护电极。
如使用二端电极杯测量体积电阻率时，应保证测量电极与高压电极间的绝缘电阻至少是被测液体电阻的100倍。
同样，在交流下测量介质损耗因数时也应有相应的比值。
洗净烘干后的空杯损耗因数应接近零。
电极杯还应符合以下要求：a.电极杯能容易的拆洗所有零件，能重新装配而不致明显地改变空杯的电容。
它还应能放在一个合适的恒温浴或烘箱内，并能测量内电极的温度。
b.用来制造电极杯的材料应无气孔、能经受所要求的温度。
电极间同轴度应不受温度变化的影响。
与试验液体接触的电极表面粗糙度R a应不低于0.16μm ，使之容易清洗。
在试样期间液体和电极之间无化学作用。
电极也不受清洗剂的影响。
用来支撑电极的固体绝缘材料应具有低的损耗因数、高的电阻率和足够的机械强度。
这些固体绝缘材料不应吸收试验液体及清洗剂，也不与它们发生物理化学作用。
c.引线应使用屏蔽导线。
为了抵抗外部电磁场的干扰，在电极外面要加一层接地屏蔽套。
满足上述要求的电极杯方可使用。
可用于低粘度液体及施加电压不高于2000V的三端电极杯。
最好测一种类型的液体用一个电极杯。
3.1.4 试验箱试验箱应能保持温度在规定值的±0.5℃内，它可以由强制通风的烘箱或能控制温度并带有支撑电极杯的油浴箱或加热套组成。
作业标准3绝缘油介质损耗因数（90℃）的测定一、测定该项目的意义：1、介质损耗因数：绝缘材料的介质损耗角正切。
绝缘材料的介质损耗角是外施交流电压与它里面流过的电流之间的相角的余角。
2、绝缘油中含有微量的可电离的溶解杂质或胶体颗粒，会强烈地影响介质损耗因数值。
因此测量绝缘油的介电特性对指出电离杂质的存在很有价值。
二、依据标准：GB/T5654-85三、操作规程：㈠、准备工作：1、穿戴好劳保用品（工作服、口罩）。
2、检查仪器状态良好且接地，木板地垫干燥。
3、检查电极、油杯清洁光亮无划痕。
若有污渍需要清洗：⑴、主要是指清洗能与被测试液体接触的零件表面，清洗时使用石油醚、丙酮等溶剂，原则是易于挥发，无残留化学物质。
⑵、清洗后，用蒸馏水煮沸或多次漂洗，直到电极表面呈中性。
⑶、在干净的烘箱中将零件烘干。
⑷、在装配时可用干净丝绸垫手，避免直接接触电极与液体接触的表面。
⑸、不必将零件完全拆开，即不拆开内芯组合。
㈡、给电极杯注样1、轻轻摇动翻转试样瓶数次或倾斜试验瓶并缓慢旋转，使油样混合均匀，且不能形成气泡。
2、取约50ml试样注入外电极杯，将内芯放入并多次拉动，然后将液体倒掉，如此不少于2次。
3、准确量取40ml试油注入电极杯，用干净棉布擦净油杯外部油渍，再将杯放回加热筒内，将测量头放入油杯中心孔，夹子夹着油杯盖上的屏蔽柱，注意测量头要放垂直，使接触良好。
㈢、测试1、站在干燥木板上，接入AC220V电源，准备测试。
2、设定待进行项目（90℃测量介质损耗及体积电阻率，电压2.0KV，自动打印）。
开机，按复位键复位，按开始键弹出测量加热提示，仪器进入自动测量程序。
经过加热--恒温--测量介质损耗--放电一分钟—--充电一分钟--测量体积电阻率--显示结果--打印结果；一次测量完成按复位键复位。
㈣、关机、拔掉电源。
按照㈠、3清洗电极及油杯，清理台面。
㈤、确认数据无误后，填写原始记录。
对照标准，判断是否合格，若不合格及时反馈给技术人员，最后登记台帐。
油介质扌员耗因数测诅LT乍业J旨导书
编写：年月日
审核：年月日
批准：年月日作业负责人:
固原供电局检修工区编号：GYGDJ/
作业日期年月日时至__________ 年月日时
1适用范围
本作业指导书适用于指导变压器油介质损耗因数测试的工作。
2引用文件
中华人民共和国水利电力部生第158号《电业安全工作规程》(热力和机械部分) DL408-1991《电业安全工作规程》(发电厂和变电所电气部分)
《宁夏电力设备预防性试验实施规程》
IICO-A油介质损耗测试仪使用说明书
3作业前准备工作安排
3・1准备工作安排
3・2人员要求
3・3仪器仪表和工具材料
3・4危险点分析
3・5安全措施
3・6试验分工
4试验程序
4・1开工
4. 2试验步骤和标准要求
4. 3结尾工作
5试验总结
6作业指导书执行情况评估
7附录。
绝缘油试验作业指导书10.1.1绝缘油介质损耗角正切值tan^测试试验目的反映油质受到污染或老化的情况，它对油中可溶性的极性物质、老化产物或中性胶质以及油中微量的金属化合物极为灵敏。
试验仪器绝缘油介损测量仪其他准备工具：试验接线QS3型西林电桥试验接线图T2-试验变压器；M-气体放电管；T1-调压器；I-零平衡（找对称）装置；C N-高压标准空气电容器；G-检流计；C:测定油杯试验步骤（1）清洗油杯试验前先用有机溶剂将测量油杯仔细清洗并烘干，以防附着于电极上的任何污物、杂质及湿分潮气等对试验结果的影响，即保证空杯的tan/值应小于0.01%，才能满足对测试绝缘油的准确度要求。
然后用被试油冲洗测试量杯2-3次，载注入被试油，至少静置10min，待油中气泡逸出后再进行测量。
（2）介质损耗角正切值测量对被试油样升温至90℃，进行介质损耗角正切值测量。
（3）废油处理试验完毕后，妥善处理好废油。
应用专门容器存放，并定期集中处理。
试验标准根据《电气装置安装工程电气设备交接试验标准GB50150-2006》：根据《输变电设备状态检修试验规程》:试验注意事项（1）升压必须从零（或接近于零）开始，切不可冲击合闸。
（2）试验后油温较高，防止烫伤。
试验周期《山东电力集团公司电力设备交接和预防性试验规程》规定的周期为：（1）投运前、大修后（2）3 年10.1.2绝缘油工频耐压试验试验目的反映绝缘油脏污、受潮、老化等使绝缘水平下降的状况。
试验仪器绝缘油介电强度测试仪其他准备工具：干湿温度计、地线、无水乙醇、四氯化碳、乙醚玻璃棒或不锈钢棒、干燥干净的绸布试验接线2、1-油杯；2-电极试验步骤（1）清洗油杯长期未用的或受污染的电极和油杯必须先用汽油、笨或四氯化碳洗净后烘干，洗涤的时宜使用洁净的丝绢而不得用布或棉纱。
经常使用的电极和油杯，只要在不使用时以清洁干燥的油充满，并放于干燥防尘的干燥器中，使用前再用试油冲洗两次以上即可。
绝缘油介质损耗因数测定作业指导书
1.范围
本指导书适用于绝缘油（包括新油和运行油）介质损耗因数测定，规定了试验引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
制定本指导书的目的是规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
除介质损耗因数测定的绝缘油其它相关试验不在本作业指导书范围内，参阅相应作业指导书。
2.规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB5654 液体绝缘材料工频相对介电常数介质损耗因数和体积电阻率的试验方法
3.工作程序
3.1试验设备
绝缘油自动介质损耗测量仪。
3.2作业程序
3.2.1清洗油杯
试验前（必要时：当试验结果发现异常时，如数据分散性大或不合格）将油杯先用石油醚或清洗剂清洗干净，并在烘干箱烘干，温度设为105℃—110℃，时间为2h。
3.2.2空杯试验
将空杯升温至90℃，介质损耗角正切值应小于0.0001，即确认干净。
3.2.3装取油样
空杯先用被试油样冲洗两次以上，再装油样，静置10min。
3.2.4介质损耗角正切值测量
对被试油样升温至90℃，进行介质损耗角正切值测量。
3.2.5废油处理
1
试验完毕后，妥善处理好废油。
应有专门容器存放废油，并定期进行集中处理，避免环境污染。
3.3试验结果判断依据
试验结果应满足表1要求。
表1 绝缘油介质损耗值
3.4 注意事项
a)测量仪器放置地点应无强大电磁干扰和机械震动并有可靠接地。
b)油杯要干燥和清洁，试样要有代表性，装入油时不能有气泡和杂质。
c)绝缘油自动介质损耗测量仪应定期校验。
4.原始记录与正式报告的要求
a)原始记录的填写要字迹清晰、完整、准确，不得随意涂改，不得留有空白，并在
原始记录上注明使用的仪器设备名称及编号。
b)当记录表格出现某些“表格”确无数据记录时，可用“/”表示此格无数据。
c)若确属笔误，出现记录错误时，允许用“单线划改”，并要求更改者在更改旁边签
名。
d)原始记录应由纪录人员和审核人员二级审核签字；试验报告应由拟稿人员、审核
人员、批准人员三级审核签字。
e)原始记录的记录人与审核人不得是同一人，正式报告的拟稿人与审核/批准人不得
是同一人。
f)原始记录及试验报告应按规定存档。
2。
