介质损耗高压套管的测试试验接线及试验设备介质损耗因数的定义绝缘介质在交流电压作用下的等值回路及相量图如图3-1所示。
图3-1绝缘介质在交流电压作用下的等值回路及相量图众所周知，在某一确定的频率下，介质可用确定的电阻与一确定的电容并联来等效，流过介质的电流由两部分组成，I CX 为电容性电流的无功分量，I RX 为电阻性电流的有功分量，介质的有功损耗将引起绝缘的发热，同时介质也存在着散热，而发热、散热跟表面积等有关，为此应测试与体积相对无关的量来判断绝缘状况，为此测试有功损耗除以无功损耗的值，此比值即为介质损耗因数。
Q=U ·I CXP=U ·I RX则Q P =CX RX I I =tg δ (3-1)从公式（3-1）可以看到图3-1中介质损耗因数即为介质损失角δ的正切值tg δ。
试验目的高压套管大量采用油纸电容型绝缘结构，这类绝缘结构具有经济实用的优点。
但当绝缘中的纸纤维吸收水分后，纤维中的β氢氧根之间的相互作用变弱，导电性能增加，机械性能变差，这是造成绝缘破坏的重要原因。
受潮的纸纤维中的水分，可能来自绝缘油，也可能来自绝缘中原先存在的局部受潮部分，这类设备受潮后，介质损耗因数会增加。
液体绝缘材料如变压器油，受到污染或劣化后，极性物质增加，介质损耗因数也会从清洁状态下的0.05%左右上升到0.5%以上。
除了用介质损耗因数的大小及变化趋势判断设备的绝缘状况外，电容量的变化也可以发现电容型设备的绝缘的损坏。
如一个或几个电容屏发生击穿短路，电容量会明显增加。
由此可见，测量绝缘介质的介质损耗因数及电容量可以有效地发现绝缘的老化、受潮、开裂、污染等不良状况。
典型介损测试仪的原理接线图从20年代即开始使用西林电桥测量tgδ，目前介损测试电桥已向全自动、高精度、良好抗干扰性能方向发展，比较经典的有三种原理即西林型电桥、电流比较型电桥及M型电桥。
下面分别作简要的介绍：（1）西林电桥的原理图3-2所示图3-2西林电桥的原理图图中当电桥平衡时，G显示为零，此时3RZx=4ZZx根据实部虚部各相等可得：tgδ=ωR4C4C≈RRCn34（当tgδ＜＜1时）根据R3、C4、R4的值可计算得出tgδ、C的值。
1000kV系统电气装置安装工程电气设备交接试验标准10 套管10．0．1 1000kV套管的交接试验应包括下列内容：1 油浸式套管试验项目：1)外观检查；2)套管主绝缘的绝缘电阻测量；3)主绝缘介质损耗因数tanδ和电容量测量；4)末屏对地和电压抽头对地的绝缘电阻测量；5)末屏对地的介质损耗因数tanδ测量；6)电压抽头对地耐压试验。
2 SF6气体绝缘套管试验项目：1)外观检查；2)套管主绝缘的绝缘电阻测量；3)SF6套管气体试验。
10．0．2 套管应无破损、裂纹、划痕、鼓包、渗漏油，压力和油位正常。
10．0．3 测量套管主绝缘的绝缘电阻应符合下列规定：1 测量主绝缘的绝缘电阻，应使用5000V或2500V兆欧表；2 主绝缘的绝缘电阻值不应低于10000MΩ；3 测量时电压抽头应和测量末屏一并接地。
10．0．4 测量主绝缘介质损耗因数tanδ和电容量应符合下列规定：1 套管安装后，在10kV下测量变压器、电抗器用套管主绝缘的介质损耗因数tanδ和电容量；测量时应采用“正接法”，电压抽头应与测量末屏短接。
2 油浸式套管的实测电容值与产品铭牌数值相比，其偏差应小于±5％，tanδ值应无明显差别。
10．0．5 测量末屏对地和电压抽头对地的绝缘电阻应符合下列规定：1 测量末屏对地的绝缘电阻应使用2500V兆欧表，其绝缘电阻值不应低于1000MΩ，当低于该值时，应结合介质损耗因数tanδ综合判断；2 测量电压抽头对地的绝缘电阻，应使用2500V兆欧表，其绝缘电阻值不应低于2000MΩ，当低于该值时，应结合介质损耗因数tanδ综合判断。
10．0．6 测量末屏对地的介质损耗因数tanδ应符合下列规定：1 试验电压为2kV，采用“反接法”，测量时电压抽头应处于屏蔽状态；2 末屏对地介质损耗因数tanδ应与制造厂试验值无明显差异。
10．0．7 电压抽头对地耐压试验应符合下列规定：1 电压抽头对地试验电压应为抽头额定工作电压的2倍，持续时间为1min；2 如果运行中电压抽头处于接地状态，不应进行该项目。

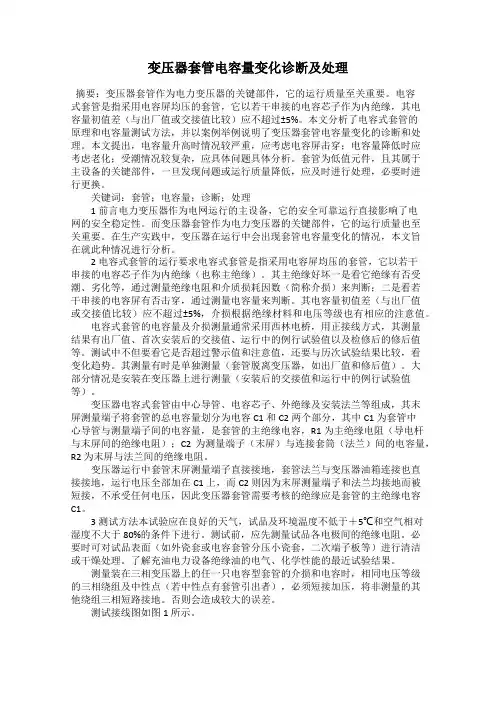

变压器套管电容量变化诊断及处理摘要：变压器套管作为电力变压器的关键部件，它的运行质量至关重要。
电容式套管是指采用电容屏均压的套管，它以若干串接的电容芯子作为内绝缘，其电容量初值差（与出厂值或交接值比较）应不超过±5%。
本文分析了电容式套管的原理和电容量测试方法，并以案例举例说明了变压器套管电容量变化的诊断和处理。
本文提出，电容量升高时情况较严重，应考虑电容屏击穿；电容量降低时应考虑老化；受潮情况较复杂，应具体问题具体分析。
套管为低值元件，且其属于主设备的关键部件，一旦发现问题或运行质量降低，应及时进行处理，必要时进行更换。
关键词：套管；电容量；诊断；处理1 前言电力变压器作为电网运行的主设备，它的安全可靠运行直接影响了电网的安全稳定性。
而变压器套管作为电力变压器的关键部件，它的运行质量也至关重要。
在生产实践中，变压器在运行中会出现套管电容量变化的情况，本文旨在就此种情况进行分析。
2 电容式套管的运行要求电容式套管是指采用电容屏均压的套管，它以若干串接的电容芯子作为内绝缘（也称主绝缘）。
其主绝缘好坏一是看它绝缘有否受潮、劣化等，通过测量绝缘电阻和介质损耗因数（简称介损）来判断；二是看若干串接的电容屏有否击穿，通过测量电容量来判断。
其电容量初值差（与出厂值或交接值比较）应不超过±5%，介损根据绝缘材料和电压等级也有相应的注意值。
电容式套管的电容量及介损测量通常采用西林电桥，用正接线方式，其测量结果有出厂值、首次安装后的交接值、运行中的例行试验值以及检修后的修后值等。
测试中不但要看它是否超过警示值和注意值，还要与历次试验结果比较，看变化趋势。
其测量有时是单独测量（套管脱离变压器，如出厂值和修后值）。
大部分情况是安装在变压器上进行测量（安装后的交接值和运行中的例行试验值等）。
变压器电容式套管由中心导管、电容芯子、外绝缘及安装法兰等组成，其末屏测量端子将套管的总电容量划分为电容C1 和C2 两个部分，其中C1 为套管中心导管与测量端子间的电容量，是套管的主绝缘电容，R1 为主绝缘电阻（导电杆与末屏间的绝缘电阻）；C2 为测量端子（末屏）与连接套筒（法兰）间的电容量，R2 为末屏与法兰间的绝缘电阻。
变压器绕组连同套管的介质损耗因数测量及注意事项变压器绕组连同套管的介质损耗因数测量⼀、⼯作⽬的发现变压器绕组绝缘整体受潮程度。
⼆、⼯作对象SL7-1000/35型电⼒变压器变压器⼀次绕组连同套管三、知识准备见第⼀篇第四章、第⼆篇第七章第三节四、⼯作器材准备序号名称数量1 介质损耗测试仪1套2 试验警⽰围栏4组3 标⽰牌2个4 安全带2个5 绝缘绳2根6 低压验电笔1⽀7 拆线⼯具2套8 湿温度计1⽀9 计算器1个10 放电棒1⽀11 接地线2根12 短路铜导线2根13 ⾼压引线1根14 低压引线1根五、⼯作危险点分析(1)实验前后充分放电；(2)介质损耗测试仪⼀定要接地；(3)禁⽌湿⼿触摸开关或带电设备；(4)注意与其他相邻带电间隔的协调。
六、⼯作接线图图1介质损耗因数测试试验接线⽰意图七、⼯作步骤1. 试验前准备⼯作。
1)布置安全措施；2)对变压器⼀、⼆次绕组充分放电；3)试验前应将变压器套管外绝缘清扫⼲净；4)测量并记录顶层油温及环境温度和湿度。
2．试验接线。
1)将介质损耗测试仪接地端接地。
2)⼆次绕组短路接地、⾮测量绕组套管末屏接地；3)⾼压绕组短路接⾼压芯线；4)两⼈接取电源线，并⽤万⽤表测量电压是否正常，测试电源盘继电器是否正常⼯作；5)复查接线；6)接通电源。
3．试验测试过程，参数设定。
1)打开介质损耗测试仪，在菜单中选取反接法；2)对于额定电压10KV及以下的变压器为10KV，对于额定电压10KV及以上的变压器，试验电压不超过绕组的额定电压；3)打开⾼压允许开关，进⾏升压，4)测试介质损耗，5)填写试验报告。
4．测量结束的整理⼯作。
1)关闭⾼压允许开关，抄录数据；2)关闭介质损耗测试仪，切断试验电源；3)⽤放电棒对变压器⼀次绕组充分放电；4)收线，整理现场。
⼋、⼯作标准1）当变压器电压等级为35kV 及以上且容量在8000kV A及以上时，应测量介质损耗⾓正切值tanδ；2 ）被测绕组的tanδ值不应⼤于产品出⼚试验值的130%；3 ）当测量时的温度与产品出⼚试验温度不符合时，可按下表换算到同⼀温度时的数值进⾏⽐较。

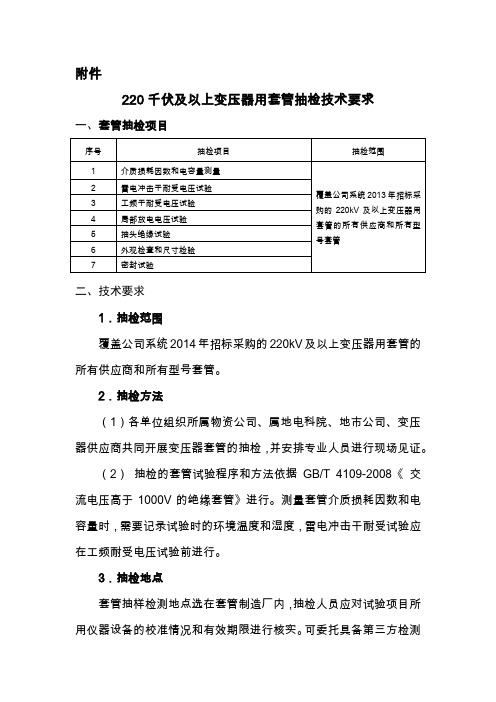

附件220千伏及以上变压器用套管抽检技术要求一、套管抽检项目二、技术要求1．抽检范围覆盖公司系统2014年招标采购的220kV及以上变压器用套管的所有供应商和所有型号套管。
2．抽检方法（1）各单位组织所属物资公司、属地电科院、地市公司、变压器供应商共同开展变压器套管的抽检，并安排专业人员进行现场见证。
（2）抽检的套管试验程序和方法依据GB/T 4109-2008《交流电压高于1000V的绝缘套管》进行。
测量套管介质损耗因数和电容量时，需要记录试验时的环境温度和湿度，雷电冲击干耐受试验应在工频耐受电压试验前进行。
3．抽检地点套管抽样检测地点选在套管制造厂内，抽检人员应对试验项目所用仪器设备的校准情况和有效期限进行核实。
可委托具备第三方检测资质的检测机构进行，套管国家级检测机构有：国家变压器质量监督检验中心（沈阳变压器研究院）、电力工业电力设备及仪表质量检验测试中心（中国电科院北京院区）、电力工业电气设备质量检验测试中心（中国电科院武汉院区）、西安高压电器研究院。
附录1：220千伏及以上变压器用套管抽检数据记录表格附录2：220千伏及以上变压器用套管抽检问题分析报告附录3：220千伏及以上变压器用套管抽检数量统计表格附录4：220千伏及以上变压器用套管抽检合格情况统计表格附录5：220千伏及以上变压器用套管抽检不合格产品和供应商处理情况统计表格附录1220千伏及以上变压器用套管抽检数据记录表格1、试品规格2、检验项目及检验结论:试验结果确认签字：项目单位：变压器制造厂：套管制造厂：检测方：监督人员：附录2220千伏及以上变压器用套管抽检问题分析报告附录3220千伏及以上变压器用套管抽检数量统计表格附录4220千伏及以上变压器用套管抽检合格情况统计表格附录5220千伏及以上变压器用套管抽检不合格产品和供应商处理情况统计表格。
变压器绕组连同套管的介质损耗因数测量一、工作目的发现变压器绕组绝缘整体受潮程度。
二、工作对象SL7-1000/35型电力变压器变压器一次绕组连同套管三、知识准备见第一篇第四章、第二篇第七章第三节四、工作器材准备序号名称数量1 介质损耗测试仪1套2 试验警示围栏4组3 标示牌2个4 安全带2个5 绝缘绳2根6 低压验电笔1支7 拆线工具2套8 湿温度计1支9 计算器1个10 放电棒1支11 接地线2根12 短路铜导线2根13 高压引线1根14 低压引线1根五、工作危险点分析(1)实验前后充分放电；(2)介质损耗测试仪一定要接地；(3)禁止湿手触摸开关或带电设备；(4)注意与其他相邻带电间隔的协调。
六、工作接线图图1介质损耗因数测试试验接线示意图七、工作步骤1. 试验前准备工作。
1)布置安全措施；2)对变压器一、二次绕组充分放电；3)试验前应将变压器套管外绝缘清扫干净；4)测量并记录顶层油温及环境温度和湿度。
2．试验接线。
1)将介质损耗测试仪接地端接地。
2)二次绕组短路接地、非测量绕组套管末屏接地；3)高压绕组短路接高压芯线；4)两人接取电源线，并用万用表测量电压是否正常，测试电源盘继电器是否正常工作；5)复查接线；6)接通电源。
3．试验测试过程，参数设定。
1)打开介质损耗测试仪，在菜单中选取反接法；2)对于额定电压10KV及以上的变压器为10KV，对于额定电压10KV及以上的变压器，试验电压不超过绕组的额定电压；3)打开高压允许开关，进行升压，4)测试介质损耗，5)填写试验报告。
4．测量结束的整理工作。
1)关闭高压允许开关，抄录数据；2)关闭介质损耗测试仪，切断试验电源；3)用放电棒对变压器一次绕组充分放电；4)收线，整理现场。
八、工作标准1）当变压器电压等级为35kV 及以上且容量在8000kV A及以上时，应测量介质损耗角正切值tanδ ；2 ）被测绕组的tanδ 值不应大于产品出厂试验值的130%；3 ）当测量时的温度与产品出厂试验温度不符合时，可按下表换算到同一温度时的数值进行比较。

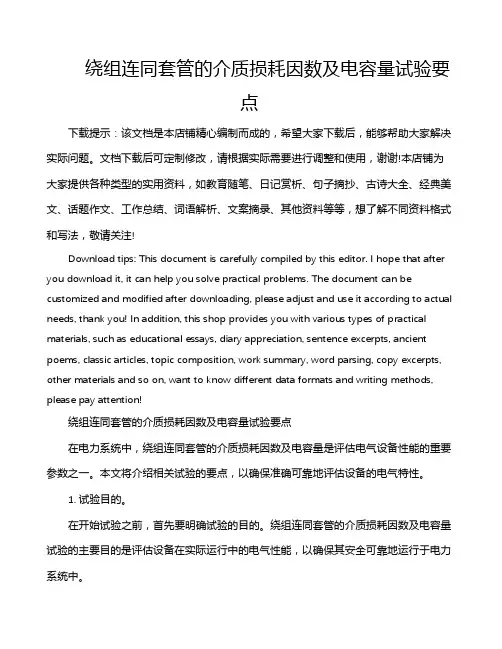

绕组连同套管的介质损耗因数及电容量试验要点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!绕组连同套管的介质损耗因数及电容量试验要点在电力系统中，绕组连同套管的介质损耗因数及电容量是评估电气设备性能的重要参数之一。
一、对变压器套管进行介质损耗因数tanδ测量的意义在电压的作用下，电介质会产生一定的能量损耗，我们把这部分损耗称为介质损耗或者介质损失，通过测量介质损耗因数可以发现设备一系列绝缘缺陷，如绝缘整体受潮、老化、绝缘气隙放电等。
通常用tanδ来表示介质损耗的大小，当介质损耗tanδ值越大，则对应的有效功率因数降低，能够直观的反映出设备绝缘效果的优劣性，对于同一台设备，绝缘良好，则介质损耗就小，绝缘受潮或者老化，介质损耗就大，通过对介质损耗的测量，从而对设备的绝缘性能进行判断，对设备的安全运行具有重要的意义。
二、套管调试误差事例完成了220kV高压备用变压器安装工作后，对变压器套管进行相应的电气试验，在进行HV-LV1、HV-LV2、LV1-LV2的介质损耗因数tanδ试验过程中，实测的tanδ值分别为0.00339、0.00348、0.00339(现场试验时油温1℃)，出厂试验值分别为0.00312、0.00318、0.00252(出厂试验时油温13.7℃)，统一换算到油温20℃时的tanδ值为：0.00576、0.00592、0.00576（现场值换算）；0.00368、0.00375、0.00297（出厂值换算），发现三组数值均超出出厂试验值的130%，不满足《电气设备交接试验标准》GB50150-2016中套管连同绕组的tanδ值不应大于出厂试验值的130%的要求。
三、原因分析及控制措施通过事例可以看出，现场试验时的油温为1℃，与出厂试验时的13.7℃油温相差较大，为尽量保证试验的准确性，查找问题的所在，决定在环境温度较高的时候对套管进行重新清理及电加热后，由施工单位与设备厂家自带出厂试验时的仪器分别再进行一次试验发现，两家单位对HV-LV1、HV-LV2、LV1-LV2的测试数据偏差不大，但与出厂试验值存在较大变化，其中LV1-LV2的tanδ值呈偏大趋势；HV-LV1、HV-LV2的tanδ值呈偏小趋势，针对此种情况进行分析发现：现场对HV-LV1、HV-LV2、LV1-LV2的测试采用正接线法，而出厂试验采用是反接线法（出厂试验规程要求为正接线法），属于出厂试验方法错误的原因，设计通过采用正接法对其出厂值进行换算得到的数据换算及对比发现，此次试验数据满足《电气设备交接试验标准》GB50150-2006中套管连同绕组的tanδ值不应大于出厂试验值的130%的要求，经设计确认此套管性能满足投运要求，最终决定tanδ值以厂家现场实测的值为判断依据。
研讨变压器高压套管介损数据异常原因及措施摘要：变压器高压套管是将变压器内部的引线引到油箱外部的出线装置，其主要起的是固定引线和保证引线对地绝缘的作用，测量变压器高压套管电容量和介质损耗因数是检查变压器高压套管运行情况的重要行试验项目之一，本文主要针对变压器高压套管介损数据异常原因及措施进行了研讨。
关键词：变压器；高压套管；介损数据；异常原因；措施变压器高压套管的主要作用是将高、中、低压绕组通过高压引线从变压器箱体引出，固定引出线并与外壳保持良好绝缘。
电容型高压套管根据串联电容分压原理制成，目前广泛应用于110kV及以上电压等级的变压器中，主要由电容芯子、上下瓷套、安装套管及其它部件组成。
电容芯子由高压电缆纸和导电铝箔组成，是电容型套管的内绝缘；上下瓷套与电容芯子间充满了检验合格的变压器油，这些变压器油起到绝缘和散热作用。
在电力设备检修过程中，通过某种试验项目，测量表征设备绝缘状态的相关参数，以发现设备存在的安全隐患。
电容型套管的试验项目为绝缘电阻、介质损耗因数（简称介损）和电容量测试。
介质损耗因数对设备绝缘的劣化变质和小体积的局部缺陷反映较灵敏；电容量对设备是否受潮反映较灵敏。
2015年～2017年，某局高压试验班在对变压器进行预防性试验工作中发现几支变压器高压套管存在介损值超标现象，其测量值已超过《输变电设备状态检修试验规程》（以下简称规程）的规定值，而高压套管电容量却没有明显变化。
现场对高压套管进行相应的技术处理后再次测量，介损值恢复正常。
1试验情况某日，在110kV某变电站＃2主变的预试工作中，对O相电容式套管进行介损值和电容量测试时，发现介损值严重超标，而电容量与历次测试值基本相同，套管试验数据见表1。
根据《规程》，主绝缘电阻值不小于10000MΩ（注意值），末屏对地绝缘电阻值不小于1000MΩ（注意值）；电容型套管电容量初值差不超过±5％（警示值），介质损耗因数需符合表2要求。
试论110千伏变压器套管介损试验方法与应注意问题摘要：文章首先分析了110千伏变压器套管的结构，并重点介绍了110千伏变压器套管介损试验方法与注意问题，最后对结论与展望进行了论述，以供同仁参考。
关键词：110千伏变压器；套管介损；试验方法；注意问题作者介绍：蔡宇扬（1987—），男，广东汕头人，现在广东电网公司汕头供电局从事高压试验工作。
一、前言变电站的变压器是电力系统中最重要的设备之一，其良好的运行状态关系到整个电力系统安全、可靠的运行，所以，对变压器运行状态的监测有着至关重要的意义，可以有效防止电力事故的发生。
而变压器套管的介损值就是反映变压器状态是否正常的有效因素之一。
变压器套管上的绝缘结构对变压器套管的性能具有重要作用，但当绝缘受潮时就会导致导电性能增加，套管介质受损。
此外，绝缘材料受到污染或破损时，介损值也会增加。
因此，测量绝缘物的介损值可以及时有效地判断出套管是否存在老化、受潮、破裂、污染等不良状况出现。
由此可见，通过变压器套管介损试验，根据试验数据值的变化就能够判断变压器的状态是否正常。
在进行变压器套管介损试验时，主要判断介损因数tanδ值的变化，tanδ值的变化代表了变压器套管介质的变化即绝缘性能的变化，因此，在对同一个变压器套管介损试验时。
历次的tanδ值不能有太大的差别。
二、变压器套管结构变压器套管是将变压器绕组的高压线引至油箱外部的出线装置。
110千伏以上的变压器套管通常是油纸电容型，这种套管是依据电容分压原理卷制而成的，电容芯子是以电缆纸和油作为主绝缘，其外部是瓷绝缘，电容芯子必须全部浸在优质的变压器油中。
110千伏级以上的电容型套管，在其法兰上有一只接地小套管，接地小套管与电容芯子的最末屏（接地屏）相连，运行时接地，检修时供试验（如测量介损、绝缘电阻等）用。
当套管因密封不良等原因受潮时，水分往往通过外层绝缘逐渐进入电容芯子，因此测量主绝缘和测量外层绝缘即末屏对地的绝缘电阻及介质损耗因数，能有效地发现绝缘是否受潮。
针对某110kV主变高压套管试验数据异常的分析发布时间：2022-11-27T01:30:51.928Z 来源：《中国科技信息》2022年8月15期作者：张晓竹[导读] 通过对某110 kV主变套管介质损耗的分析和诊断，发现其主要原因是由于将军帽内部的销钉腐蚀导致的接触电阻增加，张晓竹广东电网公司惠州供电局试验研究所摘要：通过对某110 kV主变套管介质损耗的分析和诊断，发现其主要原因是由于将军帽内部的销钉腐蚀导致的接触电阻增加，从而增加了绝缘损失。
通过对试品进行介质损耗试验，可以对设备的绝缘状态进行准确的检测，尤其是检测出受潮、老化等故障，因此，介质损耗角测试是绝缘测试中非常关键的一环。
本文对某110kV主变高压套管试验数据异常进行了分析研究，并对其进行了理论上的探讨，为以后的110kV主变高压套管试验中遇到类似问题提出解决思路。
关键词：110kV主变高压试验；套管试验数据；异常分析；解决策略引言：此次套管的介质损耗值不达标是因为上盖帽上的螺丝没有拧牢，导致蒸汽渗入导致定位销生锈所致。
针对这种问题，提出了安装、调试、排故的相关建议和预防措施。
在固定好后，要先把将军帽固定好，然后用专业的刀具或管钳将帽子上的圆形螺丝夹住，确认安全后，将导线板固定。
完成整个装配后，对导引头及将军帽进行接线测试，确认接合后，进行套管试验。
在设备的预防性试验中，如果出现了套管的介质损耗量过大，应对套管的导电头和将军帽进行接合，如果不能通过，可以将圆螺丝进行再次拧紧。
一、110KV主变高压套管设备简析110kv变压器的高压套管是变压器中的一个关键部件，其主要功能是保护高压导线，一般采用油纸电容器。
若套管将军帽处有损坏，将导致套管顶端的接头盖产生裂缝，在雨天或潮湿天气，雨水和潮气就会通过管道的裂缝渗入到变压器的油箱，使内层的油纸受潮，油纸层的绝缘等级下降，从而对变压器产生损害。
由于高压套管在运行过程中工作条件的变化，经常会因绝缘劣化而造成电网事故。
套管电气试验标准化作业指导书（试行）一、适用范围本作业指导书适应于35kV及以上电容式套管的交接或预防性试验。
二、引用的标准和规程GB50150-91《电气设备交接及安装规程》DL/T596-1996《电力设备预防性试验规程》《重庆市电力公司电力设备试验规程》三、试验仪器仪表及材料1．交接及大修后试验所需仪器仪表及材料：2．预防性试验所需仪器仪表及材料：四、安全工作的一般要求1.必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2.现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1．绝缘电阻的测量1．1 试验目的有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷1．2 该项目适用范围35kV及以上电容式套管交接、大修后试验和预防性试验1．3 试验时使用的仪器2500V兆欧表1．4 测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3 兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
应采用屏蔽线和绝缘屏蔽棒作连接。
将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。
开路时，兆欧表转速达额定转速其指针应指“∞”。
然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。
然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。
1.4.4 驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。
1.4.5 读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。
变压器高压套管介损现场试验的分析与探讨吴冬文;胡道明【摘要】测量变压器高压套管电容量和介质损耗因数是提取设备状态量的重要例行试验项目,而介质损耗因又是测量非常灵敏、测量精度要求非常高的试验项目,很容易受到外界电磁干扰、电场干扰和空间干扰.本文介绍了几起变压器高压套管电气绝缘介损现场试验过程中,由于空间结构干扰,使得测量tgδ数据与初值偏差非常大的例子,并从介损电桥原理人手,分析各种测量数据偏差的电气原理,以及如何正确地采用测量极屏蔽线排除外界空间干扰信号,得到反映绝缘状况的最准确的数据的方法.最后,介绍了常见的高压套管连片式末屏接地结构给测量介损带来误差的原因,并提出改进此类套管末屏接地的建议.【期刊名称】《江西电力》【年(卷),期】2011(035)004【总页数】4页(P5-7,10)【关键词】介质损耗因数测量;高压套管;空间干扰;电桥;套管末屏接地【作者】吴冬文;胡道明【作者单位】江西省电力公司超高压分公司,江西南昌330009;江西省电力公司超高压分公司,江西南昌330009【正文语种】中文【中图分类】TM8550 引言高压套管用于变压器、电抗器等电气设备高压引线对金属外壳的绝缘。
由于套管的工作条件恶劣（包括电场分布和外界环境），若维护不当，可能会发生击穿爆炸事故。
按套管的绝缘结构可分为纯瓷套管、充油套管和电容型套管，其中电容型套管是目前使用最广泛的变压器高压套管，其内部绝缘可分为油纸电容式和胶纸电容式。
对电容型套管电容量和介质损耗因数（以下称介损）的测量是取得套管设备运行状态量数据重要的例行试验项目之一。
介损测量是非常灵敏、测量精度要求非常高的试验项目，易受到外界电磁干扰、电场干扰和空间干扰。
其中空间结构的干扰又多是在现场测量不可避免的常见的干扰因素，如果不仔细分析辨别，易带来测量数据的误判，本文介绍了几起变压器高压套管在现场测量过程中，由于空间干扰因素引起的测量数据误差。
各类介损测量仪器采用的是改进的西林电桥测量法，通过分析施加高电压时标准电容通过电流信号和流过被试品的电流信号的幅差、角差来得到电容量及介损数据。
