生产测井仪器介绍

《测井方法原理》实验报告一、实验目的认识一种型号测井系统组成；结合组合测井仪器的操作规范，理解仪器操作要领。

分小组进行仪器操作实验，确保学生学习效果。

通过本实验教学使学生更具体、生动地理解测井基本方法原理及仪器实现，使学生初步掌握组合测井仪器的一般操作方法和注意事项。

二、实验内容（一）典型测井仪器简介现代常规测井方法按照测井系列可分为岩性测井系列、孔隙度测井系列、电阻率测井系列等三大类。

岩性测井系列包括自然电位、自然伽马、井径测井。

孔隙度测井系列包括声波时差测井、密度测井、中子测井。

电阻率测井系列包括深、中、浅探测的普通视电阻率测井、侧向测井以及感应测井等。

常用测井仪器原理介绍：常用测井仪器探管照片1.岩性测井系列自然电位测井：因为井内存在扩散电动势和吸附电动势，在进行自然电位测井时，将测量点击N放在地面，用电缆将M电极送至井下，提升M电极沿井轴测量自然电位随井深的变化曲线，用以区别岩性。

自然伽马测井：井下仪器在井内由下向上提升时，来自岩层的自然伽马射线穿过井内泥浆和仪器外壳进入探测器。

探测器将接收到的一连串伽马射线转换成一个个的电脉冲，然后经井下放大器加以放大，由电缆送到地面仪器，地面仪器把每分钟接收到的电脉冲数（计数率）转变为与其成比例的电位差进行记录。

井径测井：将一起下到预计的深度上，然后通过一定的方式打开井径腿，于是，互成90°的四个井径腿便在弹簧的作用下向外伸张，其末端紧贴井壁。

随着一起的向外提升，井径腿就会由于井径的变化而发生张缩，并带动连杆做上下运动，将连杆同一个电位器的滑动端相连，则井径的变化便可转换成电阻的变化。

给该滑动端通以一定强度的电流，滑动电阻的某一固定端与滑动端之间的电位差便可间接反映井径的大小。

2.孔隙度测井系列声波时差测井：电子线路每隔一定的时间给发射换能器一次强的脉冲电流，使换能器晶体受到激发而产生振动，从而引起周围介质质点发生振动，产生向井内泥浆及岩层中传播声波。

石油钻井中的井下测井仪器使用指南井下测井是指通过使用各种仪器和技术手段，对井内的地层进行详细的测量和分析。

石油钻井中的井下测井仪器使用指南致力于帮助钻井工程师在油井钻探和生产过程中正确选择和使用井下测井仪器，以获得准确的地层参数数据和优化钻井结果。

本文将介绍常见的井下测井仪器，并提供使用指南，包括测井仪器的选择、操作方法和常见问题解答。

1. 自由曲线仪(Free Point Indicator)：自由曲线仪是一种用于测量固定故障位置的测井工具。

在进行海外钻井活动时，它可用于测量管柱的自由长度并确定爆炸裂纹位置。

使用时需要注意以下几点：- 在运行自由曲线仪之前，务必确保井孔内没有其他工具或障碍物。

- 安装自由曲线仪时应根据工作环境调整其敏感度，以确保准确的测量结果。

- 当自由曲线仪出现故障时，必须立即停止操作，检查仪器是否损坏。

2. 测井仪(Logging Tool)：测井仪是一种能够进行地层测量和数据记录的工具。

常见的测井仪包括电阻率测井仪、自然伽玛射线测井仪、声波测井仪等。

使用测井仪时需要注意以下几点：- 根据井孔的特征和测井目的选择合适的测井仪。

- 在使用测井仪之前，检查仪器是否完好，电池是否充电，探头是否清洁。

- 将测井仪缓慢地降入井孔，在下降和上升的过程中平稳操作，以避免损坏仪器或产生误差。

3. 旁远探测器(Sidekick)：旁远探测器是一种用于测量井眼直径和探测井孔壁上各种缺陷的测井工具。

使用旁远探测器时需要遵循以下指南：- 在使用旁远探测器之前，清洁井眼内的堵塞物，并确保仪器和电缆没有损坏。

- 安装旁远探测器时，根据井眼的尺寸和形状适当调整测量参数。

- 在探测井孔壁上的缺陷时，移动旁远探测器的位置以获得完整的测量数据。

4. 测井电缆(Logging Cable)：测井电缆将井下测井仪器与地面设备连接起来，用于传输数据和供应电源。

使用测井电缆时需要注意以下几点：- 在使用测井电缆之前，检查电缆是否有明显的损坏，如断裂或磨损。

常规测井系列介绍1.什么是测井（WELL LOGGING ）一．测井概况原状地侵入带冲洗带地面仪器车③、声波测井：声波速度测井声波幅度测井声波全波测井④、其它测井：生产测井地层倾角测井特殊测井利用声学原理设计的仪器，获取声波在地层中传播速度及幅度二、3700测井方法及其应用简介3700系统是80年代美国阿特拉斯测井公司生产的数控测井系统。

主要测井项目有中子、密度、声波、深浅微侧向，井径、自然伽玛、自然电位,另外，还有地层测试等。

1.自然电位测井原理：测量井中自然电场的测井方法，用一地面电极和一沿井身移动的测量电极测出沿井身变化的自然电位曲线。

是各种完井必须的测井项目。

井中电极M 与地面电极N之间的电位差1）、自然电位成因动电学砂岩与泥岩的自然电位分布①、扩散—吸附纯砂岩-纯泥岩基本公式：②、过滤电位（一泥浆柱与地层之间存在压生过滤作用产生的。

++++++2）、曲线特点①、判断岩性，划分渗透层；②、用于地层对比；③、求地层水电阻率；④、估算地层泥质含量；⑤、判断油气水层、水淹层；⑥、研究沉积相。

l 普通电阻率测井l 侧向（聚焦）测井l 感应侧井2、电阻率测井•双侧向测井DLL①、深浅侧向同时测量，在供电电极A上、下方各加了两个同极性的电流屏蔽电极。

②、很大的测量范围，一般是1-10000Ωm。

③、深侧向探测深度大（约2.2m），双侧向能够划分出0.6m厚的地层。

双侧向电极系和电流分布图（3）、双侧向应用目前主要的电阻率测井方法，大多数油田都应用这种方法①、识别岩性、划分储层②、判断油（气）、水层；③、求取地层真电阻率；④、利用深、浅侧向差异，分析裂缝的不同类型，储层评价。

识别油气层•双侧向测井DLL（2）、适用条件适用于任何地层。

但由于微侧向是贴井壁测量，所以受泥饼厚度影响，当泥饼厚度不超过10mm时。

用微侧向测井效果较好的。

（3）、微侧向应用①、划分岩层顶底薄层②、判断岩性和储层岩性变化情况③、区分渗透层与非渗透层④、确定冲洗带电阻率⑤、划分储层的有效厚度⑥、根据冲洗带电阻率进而进行可动油、气分析和定量计算。

ECL IP S-5700测井系统ECLIPS-5700 测井系统又称加强型计算机测井解释处理系统，可完成各种常规和成像测井的数据采集和处理编辑工作。

它采用菜单驱动，具备“ help功能，便于操作。

ECLIPS 可提供广泛的诊断，如电源和遥传系统的诊断程序以及用户可选择的诊断程序。

通过图形显示和数据处理的实时显示，可不断地监视测井质量。

目前，四分公司拥有陆地车载和海洋拖撬 ECLIPS-5700 地面系统各两套，能够完成陆地、海洋各种系列、各种井型的测井服务。

一．常规测井ECLIPS-5700 测井系统可兼容所有 3700 常规测井仪器，完成对地层电阻率和孔隙度等参数的测量，其配备的井温 /泥浆电阻率短节可完成对井温和泥浆电阻率的连续测量。

ECLIPS-5700 测井系统还对 5 种常规井下仪进行了升级换代，以便更好地对地层进行测量，克服了 3700 常规测井仪器某些方面的不足，这 5 种仪器是：• 1329能谱测井仪• 2228岩性密度测井仪• 1680数字声波测井仪• 2446补偿中子测井仪• 1239双侧向测井仪1．1329 能谱测井仪技术指标⑴最大耐温：400 ° (204 C) 0.5小时350 ° ( 177C) 3 小时2(2)最大耐压： 20000PSI(137.9MPa)(1406kg/ cm2)(3)适应最小井眼： 4.75in ( 120.7mm)(4)适应最大井眼：视所用扶正器尺寸而定(5)仪器直径： 3.625in ( 92.1mm)(6)仪器长度： 7ft --3.7in ( 2.228M)(7)重量： 1421 lb( 64.4kg )(5)仪器长度： 18ft ~6.5in ( 5.652M )(8) 最大测井速度：能谱测量： 10ft/min ； 30ft/minGR 测量： 30ft/min(9) 测量范围： 0.04 ~3.5MEV(10) 最大测量范围： GR 2500APIK 100%U 250PPMTH 700PPMK U 和TH 测量值的±4%(14) 记录点：仪器底部往上 1ft ~7.2in(15) 最大抗压强度： 78000 1b( 35381kg)(16) 最大抗拉强度： 78000 1b(35381kg)2． 2228 岩性密度测井仪技术指标⑴最大温度： 400 ° (204 C) 0.5小时(11)测量精度： GR 测量值的 ±3％(12)探测深度： 12in(30 4.8mm )(13) 垂直分辨率：15in( 381mm) 350 ° ( 177 C) 3 小时 (2)最大 压力：20000PSI( 137.9MPa )(3)直径： 4.88in 123.8mm)(4)测量井眼范围： 6.0in(152.4mm)~22.0in ( 558.8mm)(6)重量： 4701b(213.2kg)(7)最大测井速度：30ft/min ( 9m/min )(8)推荐测井速：<30ft/min ( 9m/min )(9)测量范围： 1.3〜 3.0g/cc(10)重复性：Den：±0.15g/ccPe: ±2B/ePe: 0±.2B/e(1.3 to 6B/e )(12)井径：±0.3in (井眼 6in 到 16in 范围)(13)探测深度： 8.0in (203.2mm)(14)垂直分辨率：19.0in(482.6mm)(15)记录点：3ft〜2.3in (972.8mm)仪器底部往上(16)源： 4703NT CS137 2居里3．1680 数字声波测井仪技术指标350 ° (177 C) 8 小时最大耐压：20000PSI ( 137.9MPa) 1406kg/cm2)最小井眼：4.5in (114mm)仪器直径：3.38in (85.9mm)最大处仪器长度：20ft〜6.9in( 6.26m)(11)精度：Dem：±0.025g/cc(17)最大抗拉强度： 78000 1b 35454.5kg)(18)最大抗拉强度： 74500 1b 33793.kg)最大耐温：400°F(204 C) 2 小时6) 仪器重量： 3361bs( 153kg)测井速度： 60ft/min ( 18m/imn )最大测速精确度：±0.5microstcomds重复性：±1％4．2426 补偿中子测井仪技术指标最大耐温：400°F (204C) 2小时350 ° (177 C) 4 小时最大耐压： 20000PSI(137.9MPa)(1406kg/ cm2) 直径： 3.63in ( 92.1mm )4) 井眼范围：4.75in~24in ( 120.7mm~406.4mm)5) 仪器长度：7.59ft(2.31m)6) 仪器重量：1501b( 68kg )7) 最大测速：30ft/imn ( 9.0m/min )8) 推荐测速度： 18ft/imn ( 6.0m/min )9) 测量范围：-3~100 P U10) 测量精度：孔隙度 <7 P.U ±0.5P.U孔隙度 >7 P.U 测量值的±7％11) 探测深度：12in ( 3 04.8mm )12)垂直分辨率：28in(711.2mm)10) 垂直分辨率： 0.5ft ( 15.24cm)11) 探测深度：未定12) 最大抗拉强度： 17000 1bs13) 最大抗拉强度： 4000 1bs7)(13) 记录点：短源距 2.08ft (0.64m)仪器底部往上6) 重量：电子线路 1021b( 46.26kg)最大抗拉强度： 48000 1b(221778.6kg)8) 最大抗拉强度： 7400 1b( 3357.5kg)9) 最大测速： 60ft/min ( 18.3m/min )(10)测量范围：0.2〜40000Q .m(11 )泥浆类型/范围：水(基)泥浆 0.015 Q .m 到3.0 Q .m(12)精度：0.2〜2000Q .m 时，测量值的 ±5%或 ±0.06 Q .m 2000~40000 Q .m 时测量值的±5 %或±0.025重复性(最大温度时)：读值的±5%13)垂向分辨率： 2ft(0.61m)14 )径向探测深度：深标准模式 55in(1.397m)长源距 2.5ft (0.76m)仪器底部往上(14)最大抗拉强度：78000 1bs15)最大抗拉强度： 122000 1bs5． 1239 双侧向测井仪技术指标最大耐压： 20000PSI(137.9MPa)(1406kg/ cm 2) 直径：电子线路 3.36in( 85.3mm)线圈系 3.62in(91.2mm)井眼范围： 5.5in ~24in (139.7mm ~576.mm)仪器长度： 18ft ~9.6in ( 5.73m)1) 最大耐温：350° F (176 C) 2小时2) 4)深格宁尼根模式42in（ 1.067m）浅增强模式31in（0.787m ）浅标准模式18in（0.457m）15）记录点：从电极系往上 6ft （1.83m）二．成像测井我公司购进的 ECLIPS-5700 测井系统，其配套的成像测井仪主要包括： 1、核磁共振测井仪（ MRIL ） 2、环周声波扫描成像测井仪（ CBIL ） 3、电成像测井仪（ STAR） 4、多极子声波成像测井仪（ MAC ） 5、扇段（分区）水泥胶结测井（ SBT ） 6、阵列感应测井仪（ HDIL ）1、核磁共振测井地质应用（MRIL-C ）核磁共振测井直接测量岩石孔隙中的流体,对岩石骨架没有响应。

石油测井生产安全技术(二)测井设备及主要部位一、测井绞车(一)测井绞车的用途测井、射孔等作业使用的电缆是缠放在绞车滚筒上，滚筒借助于汽车发动机的动力而转动，从而控制电缆在井内按要求的速度上提和下放。

(二）测井绞车的结构1.汽车底盘。

供给绞车动力，装载并运移绞车、电缆及其他配套设备。

2.传动系统。

包括动力选择箱、液压泵、液压马达等液压动力传动设备、减速器、传动轴及传动链条。

传动系统担负着作业所需动力的传递。

3.绞车。

用于测井或射孔时起升或下放电缆、测井仪器及工具。

4.车身和支承底盘。

用于支承绞车及其传动系统等，并提供驾驶室、操作室和绞车室。

5.操作装置。

包括副排档装置、副油门装置、副离合器、盘绳器及刹车装置。

用于作业时对绞车控制或操纵。

6.气路系统。

用于设备的控制或操纵。

(三)测井绞车的安全操作操作绞车就是通过操纵动力和变速系统使电缆滚筒以不同的速度和方向转动，从而使电缆及测井仪器在井中下放或上提，达到完成各项作业的目的。

操作绞车只要做到操作措施得当、操作准确并做到井口慢、井底慢、特殊井段慢、遇阻、遇卡慢等，就能做到安全生产。

具体说有以下操作要点：1．测井绞车应摆放在距井25m远的上风头位置，对正井口滑轮，打好掩木。

2．起下电缆时，速度要均匀，不准猛提、猛刹，随时观察电缆运行张力读数，及时判断遇阻、遇卡。

在进行井壁取心作业时，拉力增到25kN时，必须立即停车，然后慢速上下活动防止拉断岩心筒的钢丝绳，以免岩心筒落井。

3．仪器(射孔器)放人或起出井口时，应注意听从井口操作手和操作工程师的指挥，防止拉掉或摔坏仪器(射孔器)，甚至发生伤人事故。

4．注意盘齐电缆，同时做好电缆的清洁保养和防锈维护。

5．在斜井、“狗腿子”井等特殊井况下作业时，容易遇阻和遇卡，仪器和电缆下放速度要比直井慢，下放时要保持匀速，不准高速下放。

发现遇阻时，不准硬冲，同时应避免仪器在井中长时间停留，要及时上提，防止遇卡。

6．井壁取心上提至套管鞋前，过油管射孔上提到油管喇叭口前，必须放慢速度，等仪器进入套管(油管)后再加快速度，防止卡掉仪器。

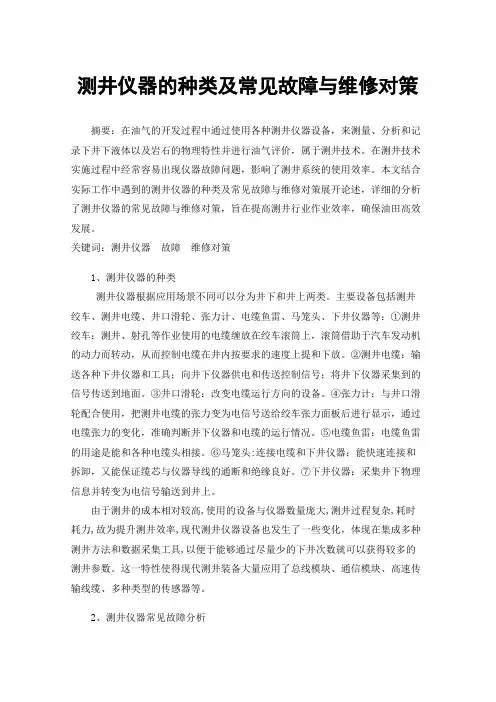

测井仪器的种类及常见故障与维修对策摘要：在油气的开发过程中通过使用各种测井仪器设备，来测量、分析和记录下井下液体以及岩石的物理特性并进行油气评价，属于测井技术。

在测井技术实施过程中经常容易出现仪器故障问题，影响了测井系统的使用效率。

本文结合实际工作中遇到的测井仪器的种类及常见故障与维修对策展开论述，详细的分析了测井仪器的常见故障与维修对策，旨在提高测井行业作业效率，确保油田高效发展。

关键词：测井仪器故障维修对策1、测井仪器的种类测井仪器根据应用场景不同可以分为井下和井上两类。

主要设备包括测井绞车、测井电缆、井口滑轮、张力计、电缆鱼雷、马笼头、下井仪器等：①测井绞车：测井、射孔等作业使用的电缆缠放在绞车滚筒上，滚筒借助于汽车发动机的动力而转动，从而控制电缆在井内按要求的速度上提和下放。

②测井电缆：输送各种下井仪器和工具；向井下仪器供电和传送控制信号；将井下仪器采集到的信号传送到地面。

③井口滑轮：改变电缆运行方向的设备。

④张力计：与井口滑轮配合使用，把测井电缆的张力变为电信号送给绞车张力面板后进行显示，通过电缆张力的变化，准确判断井下仪器和电缆的运行情况。

⑤电缆鱼雷：电缆鱼雷的用途是能和各种电缆头相接。

⑥马笼头:连接电缆和下井仪器；能快速连接和拆卸，又能保证缆芯与仪器导线的通断和绝缘良好。

⑦下井仪器：采集井下物理信息并转变为电信号输送到井上。

由于测井的成本相对较高,使用的设备与仪器数量庞大,测井过程复杂,耗时耗力,故为提升测井效率,现代测井仪器设备也发生了一些变化，体现在集成多种测井方法和数据采集工具,以便于能够通过尽量少的下井次数就可以获得较多的测井参数。

这一特性使得现代测井装备大量应用了总线模块、通信模块、高速传输线缆、多种类型的传感器等。

2、测井仪器常见故障分析测井仪器在使用过程中常见故障主要有电缆故障、仪器面板故障和井下测井仪器故障三种类型。

（1）电缆故障。

当仪器设备与连接器进行连接的过程中容易受到外部以及内部因素的影响，其故障发生的频率较高。

测井仪器分析报告1. 简介测井仪器是石油勘探和开发过程中的重要工具，用于获取地下岩石的物理性质和水文地质信息。

本报告对测井仪器进行了分析，包括测井原理、常见仪器类型、主要应用领域等内容。

2. 测井原理测井仪器的原理是通过向井下发送探测信号，并根据信号的返回情况进行测量和分析，以获取地层的物理性质和水文地质信息。

常见的测井原理包括电测井、声测井、核子测井和测井微波。

2.1 电测井原理电测井通过测量地层对电流的导电能力来获取地层的电性参数，如电导率、电阻率等。

常用的电测井仪器包括正电子测井仪、中子测井仪等。

2.2 声测井原理声测井利用声波在地层中传播的特性来获取地层的声波速度、泊松比等信息。

常见的声测井仪器有声波测井仪、超声波测井仪等。

2.3 核子测井原理核子测井利用射线在地层中的衰减来获取地层的密度、孔隙度等信息。

常用的核子测井仪器包括γ射线测井仪、中子测井仪等。

2.4 测井微波原理测井微波利用微波在地层中的散射特性来获取地层的含水饱和度、介电常数等信息。

常见的测井微波仪器有微波测井仪、相位微波测井仪等。

3. 常见测井仪器类型根据测井仪器的测量原理和应用领域的不同，常见的测井仪器可以分为电测井仪器、声测井仪器、核子测井仪器和测井微波仪器等。

3.1 电测井仪器常见的电测井仪器包括正电子测井仪、中子测井仪和电感测井仪。

正电子测井仪通过测量地层对正电子的散射情况来获取地层的孔隙度、孔隙连通性等信息。

中子测井仪利用中子在地层中的散射和吸收来获取地层的孔隙度、含水饱和度等信息。

电感测井仪则通过测量地层对交变电磁场的影响来获取地层的电导率等信息。

3.2 声测井仪器常见的声测井仪器包括声波测井仪和超声波测井仪。

声波测井仪利用声波在地层中传播和反射的特性来获取地层的声波速度、泊松比等信息。

超声波测井仪则利用超声波在地层中传播和反射的特性来获取地层的密度、泊松比等信息。

3.3 核子测井仪器常见的核子测井仪器包括γ射线测井仪和中子测井仪。

测井仪器方法及原理重点测井仪器是用于测量地下井筒中岩石、流体等特性参数的仪器设备。

测井仪器主要包括测量工具和解释分析系统两个部分。

测量工具是指用于测量地层特性数据的设备，包括钻井前测量、钻井过程测量和完井后测量等不同阶段的测井工具。

解释分析系统是指用于对测井数据进行分析和解释的软件系统。

下面将具体介绍测井仪器的方法及原理重点。

首先是测井仪器的电测法。

电测法是利用地层中存在的电阻率差异，通过测量电流和电压的方式来揭示地层特性。

电测法主要包括测量电阻率和测量自然电位。

测量电阻率的方法有直流电阻率测量和交流电阻率测量。

直流电阻率测量是通过在井筒内放置电极，通过测量电流和电压的比值来计算电阻率。

交流电阻率测量则是利用井筒内放置的发射电极和接收电极之间的电场产生的电流信号，通过测量电流的方式，利用频率依赖性原理计算电阻率。

测量自然电位的方法主要包括测量自然电位剖面和测量井中自然电位分布。

自然电位是指地层中存在的电流不均匀分布所引起的电势差。

测量自然电位剖面是通过在井筒中浸泡阳极和阴极电极，利用其产生的电势差来反映地层的电势差分布情况。

测量井中自然电位分布则是通过在井中放置电极，利用地层中已存在的电流分布来测定电势差。

其次是测井仪器的声波测量法。

声波测量法是利用声波在地层中传播的速度和衰减特性来推断地层的弹性特性。

声波测量法主要包括测量声波传播速度和测量声波衰减。

测量声波传播速度的方法主要有固体弹性波测井和液相声波测井两种。

固体弹性波测井是通过在地层中产生固体弹性波，利用输入信号与接收信号的时间差计算声波传播速度。

液相声波测井则是通过在井筒中产生液相声波，利用井筒中声波传播速度推断地层参数。

测量声波衰减的方法主要有吸音测井和质量流测井。

吸音测井是通过发送声波信号，在地层中测量声波传播过程产生的能量损失，从而推断地层的声波衰减特性。

质量流测井则是通过在井筒中产生旋涡流，在流体中测量声波信号的能量衰减情况。

最后是测井仪器的放射性测量法。
