模型或原型的制作

《模型或原型的制作》作业设计方案第一课时一、背景介绍模型或原型是设计过程中非常重要的一步，它可以帮助设计师更直观地展示自己的想法，也可以让客户更好地理解设计概念。

因此，本次作业将要求学生制作一个模型或原型，以展示他们的创意和技能。

二、作业目的1. 让学生掌握制作模型或原型的基本方法和技巧；2. 培养学生的创意思维和审美素养；3. 提高学生的动手能力和团队合作意识。

三、作业要求1. 学生可以自由选择制作的模型或原型的主题，可以是建筑、产品、景观等各种设计领域；2. 学生需要在规定的时间内完成作业，并制作一个完整、精致的模型或原型；3. 学生需要提供制作过程的记录，包括设计草图、材料选择、制作步骤等；4. 学生可以自愿组成小组进行合作，也可以独立完成作业；5. 学生需要在课堂上展示自己的作品，并做相关的解说。

四、作业流程1. 第一周：介绍作业要求，讲解制作模型或原型的基本方法和技巧，并组织学生进行选题和初步设计；2. 第二至四周：学生进行制作，老师进行指导和辅导；3. 第五周：学生完成作业，并准备好展示所制作的模型或原型；4. 第六周：学生进行作品展示，老师和同学进行评审，并进行相关讨论。

五、评分标准1. 创意性：模型或原型的设计是否新颖、独特；2. 制作质量：模型或原型的制作精细度、手工技巧；3. 完成度：是否按照要求完成作业，并能够清晰表达设计意图；4. 展示效果：学生在展示时的自信度、表达能力等。

六、总结通过本次作业的设计与实施，旨在帮助学生提高其设计与制作技能，培养其创造力与审美能力，并激发其对设计的热爱与实践动力。

希望学生在这个过程中能够获得更多的成长与收获，展现出自己的独特才华与潜力。

第二课时一、课程背景《模型或原型的制作》是一门面向高中生的课程，旨在培养学生的动手能力和创造力，同时加深他们对设计思维和工程原理的理解。

通过本课程的学习，学生将能够掌握制作模型或原型的基本技巧，培养自己的创造力和解决问题的能力。

模型或原型的制作知识点归纳《模型或原型的制作》知识点一：模型原型：是在产品生产之前制作的与产品大小相同、使用功能一致的物体。

可以是产品本身。

模型：是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。

由于模型有制作成本低、便于修改等优点，设计者一般通过模型来呈现产品的设计方案。

模型制作是产品设计过程中不可缺少的环节。

模型制作的过程不仅是设计思想体现的过程，也是发展构思的创造性过程。

模型具有以下两个功能： (1)使设计对象具体化。

模型可视、可触、可控制，可以形象地表达所设计的产品的比例、尺度、线型、色彩、材质以及每一个构成面。

它是一种实体设计语言，为设计的表达和交流提供了一条有效途径，使设计委托者、生产单位和设计人员之间能够直接沟通，全面认识设计方案。

(2)帮助分析设计的可能性由于现代工业产品大部分是在大规模、自动化和巨额资金投入下生产出来的，因此，仅凭图纸提供设计意图，很难把握设计的可靠性。

如果设计一旦失败，损失将十分巨大，所以，设计一件复杂的产品，必须通过模型制作，才能投入生产。

模型制作是技术设计中的一个环节，也是一种技术方法。

通过模型可以研究技术活动的规律和特征。

在设计过程的不同阶段，根据不同的要求往往需要制作不同的模型。

草模：用于产品造型设计的初期阶段，它可以采用立体模型将设计构思简单地表示出来，供设计人员深入探讨时使用。

概念模型：用于设计构思初步完成之后，在草模的基础上，用概括的手法表示产品的造型风格、布局安排，以及产品与人、环境的关系等，从整体上表现产品造型的整体概念。

结构模型：用于研究产品造型与结构的关系，清晰地表达产品的机构尺寸和连接方法，并用于进行结构强度试验等。

功能模型：主要用于研究产品的各种性能以及人机关系，同时也用于分析检查设计对象各部分组件尺寸与机体的相互配合关系，并在一定条件下用于试验。

展示模型：展示模型是在结构模型和功能模型的基础上，采用真实材料，按照准确的尺寸，做成的与实际产品几乎一致的模型。

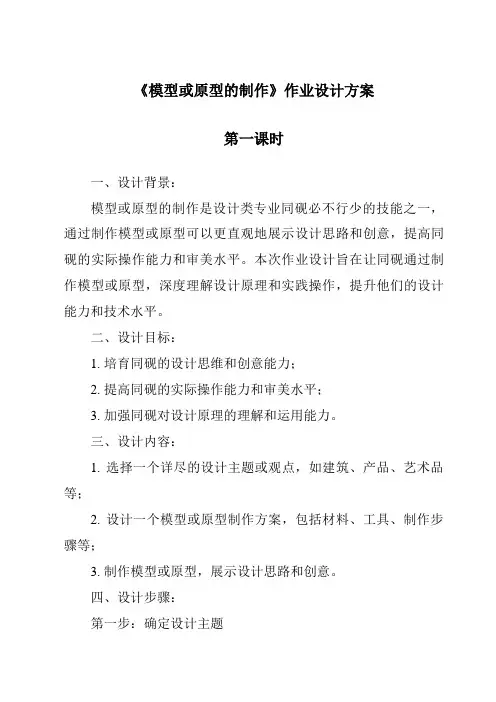

《模型或原型的制作》作业设计方案第一课时一、设计背景：模型或原型的制作是设计类专业同砚必不行少的技能之一，通过制作模型或原型可以更直观地展示设计思路和创意，提高同砚的实际操作能力和审美水平。

本次作业设计旨在让同砚通过制作模型或原型，深度理解设计原理和实践操作，提升他们的设计能力和技术水平。

二、设计目标：1. 培育同砚的设计思维和创意能力；2. 提高同砚的实际操作能力和审美水平；3. 加强同砚对设计原理的理解和运用能力。

三、设计内容：1. 选择一个详尽的设计主题或观点，如建筑、产品、艺术品等；2. 设计一个模型或原型制作方案，包括材料、工具、制作步骤等；3. 制作模型或原型，展示设计思路和创意。

四、设计步骤：第一步：确定设计主题同砚依据自己的爱好和专业方向选择一个详尽的设计主题或观点，如建筑、产品、艺术品等。

第二步：制定制作方案依据设计主题，同砚制定一个详尽的制作方案，包括选用的材料、工具、制作步骤等。

同砚需要思量到设计的复杂度和实际可行性，合理打算时间和资源。

第三步：筹办材料和工具同砚依据制作方案筹办所需的材料和工具，如纸张、剪刀、胶水、颜料等。

第四步：制作模型或原型同砚按照制作方案的步骤，应用筹办好的材料和工具制作模型或原型。

在制作过程中，同砚需要注意细节和技巧，保证制作质量。

第五步：展示设计效果同砚完成模型或原型制作后，进行展示并分享制作过程和设计思路。

同砚们可以互相沟通进修，互相评判和提出建议，共同提高设计水平。

五、评判标准：1. 创意性：设计主题新颖，创意突出；2. 制作质量：模型或原型制作精细，细节处理到位；3. 好用性：设计理念明确，实际可行性强；4. 展示效果：展示方式生动有趣，能够吸引观众。

六、总结：通过本次作业设计，同砚将能够深度理解设计原理和实践操作，提高他们的设计能力和技术水平。

同时，通过展示和沟通，同砚还可以互相进修和提高，增进设计水平的提升。

期望同砚能够勤勉对待本次作业，发挥自己的创设力和想象力，取得优异的效果。

《模型或原型的制作》作业设计方案一、设计背景在进修过程中，学生往往需要通过实践来加深对知识的理解和掌握。

而制作模型或原型是一种很好的方式，可以帮助学生将抽象的观点具象化，提高他们的动手能力和创造力。

因此，本次作业设计旨在引导学生通过制作模型或原型来展示他们对所学知识的理解和运用能力。

二、设计目标1. 提高学生的动手能力和创造力；2. 帮助学生将抽象的知识具象化，加深对知识的理解；3. 培养学生的团队合作认识和沟通能力；4. 激发学生对进修的兴趣和热情。

三、设计内容1. 主题选择：学生可以根据所学知识或兴趣选择一个主题，例如科学实验、历史事件、文学作品等；2. 模型设计：学生需要设计一个符合主题的模型或原型，并确定所需材料和制作步骤；3. 制作过程：学生根据设计图纸和步骤，利用各种材料进行模型或原型的制作；4. 展示与分享：学生完成作业后，可以进行展示和分享，让同砚和老师欣赏和评判。

四、设计步骤1. 确定主题：老师提供一些主题供学生选择，也可以让学生自主选择；2. 模型设计：学生根据主题设计模型或原型的外形和结构，并绘制设计图纸；3. 材料准备：学生确定所需材料，老师提供必要的指导和支持；4. 制作过程：学生按照设计图纸和步骤进行制作，老师在旁进行指导和帮助；5. 展示与分享：学生完成作业后，在班级内进行展示和分享，可以邀请其他班级或家长参与。

五、评判标准1. 创意性：模型或原型设计新颖奇特，符合主题要求；2. 制作质量：模型或原型制作精细，结构稳固，材料运用合理；3. 展示效果：学生能清晰表达模型或原型的设计意图，能够回答相关问题；4. 团队合作：如有团队合作，学生能够有效协作，分工合作，共同完成任务。

六、作业要求1. 每组3-5人，可以自由组队或老师分组；2. 每组需提交模型或原型的设计图纸和制作步骤说明；3. 作业完成后，需进行展示和分享，学生需准备简短的介绍。

七、总结通过本次作业设计，学生将有机缘展示自己的动手能力和创造力，同时加深对所学知识的理解和运用。

模型或原型的制作工艺模型或原型的制作工艺是指通过一系列的工艺流程和技术手段，将设计师的创意和想法转化为三维实体模型或原型的过程。

这些模型或原型可以用于产品设计、建筑设计、工艺品制作等领域的实验和测试，有助于设计师更好地了解和展示他们的设计方案。

1.设计准备：在开始制作模型或原型之前，设计师需要根据自己的想法和需求，进行设计草图和模型构思。

这一步骤可以帮助设计师更好地理解和表达自己的设计思路。

2.选材和准备：根据设计的需求，设计师需要选择合适的材料来制作模型或原型。

常见的材料包括木材、塑料、纸张、金属等。

设计师需要对所选材料进行一些处理，如切割、粘接、打磨等。

3.制作承重结构：一些较大或较重的模型或原型需要具备一定的承重能力，因此设计师需要根据设计要求，制作相应的承重结构。

这一步骤可能涉及到金属加工、焊接等工艺。

4.3D打印或数控加工：现代技术发展，3D打印和数控加工技术成为制作模型或原型的重要工艺。

设计师可以利用3D打印机或数控机床，将电脑辅助设计（CAD）文件转化为实体模型或原型。

5.表面处理：根据设计师的需求，模型或原型可能需要进行一些表面处理，如喷漆、涂料、涂饰等。

这些表面处理可以改变模型的外观和质感，使其更加逼真。

6.装配和调试：在模型或原型完成后，设计师需要对其进行装配和调试。

这一步骤主要是为了检查模型的准确性和可靠性，以及确保各个部件的连接和运动正常。

7.模型的展示和应用：最后，设计师可以将制作完成的模型或原型用于展示和应用。

这些模型可以用于展览、竞赛、销售推广等目的，也可以用于实验和测试，以评估设计方案的可行性和效果。

总之，模型或原型的制作工艺是一个综合应用各种技术和工艺的过程。

通过选材、加工、装配、调试等一系列步骤，设计师可以将自己的想法和创意转化为具体的实体模型或原型，以更好地展示和推广自己的设计方案。

第七章模型或原型的制作说课内容一、教材分析模型或原型制作是设计一般过程的重要环节，是《设计图样的绘制》之后的一章。

在技术产品的设计过程中，模型或原型的制作是将构思或设计从图纸到实物的过程，它不是设计的最后一步，它是设计的中间环节，在模型或原型制作后，通过对模型的测试、评价及优化，发现设计中存在的问题或需要改进的方面，然后对设计进行修改、完善，回到前面的设计过程，循环多次后，形成相对完美的设计。

本章分为三节分别为模型、工艺、制作模型，第一节模型主要以概念的理解为主，区别玩具模型与通用技术教学中模型两个概念，以模型在设计不同阶段的不同的作用为主要学习内容，它为以后制作模型奠定认识基础；第二节工艺以课标要求的金工、木工常见工具为学习对象，掌握常见工具的正确使用方法、注意事项、保养方法等，培养学生动手操作的能力，它为模型制作打下动手基础；第三节制作模型以学生设计的作品入手，通过实际制作，巩固学生的动手技能，同时通过对模型测试、评价，寻找设计中的缺陷，提出改进设计方案，形成相对完美的设计。

从教材结构分析，本章在技术与设计1中应为关键一部分，学生经历了设计的一般过程前面几个阶段后，是收获的时段；从教学设计看，学生从理论学习、动手设计、交流改进，到动手制作，是学习方式的转变，从狭义意义上是真正的技术课。

二、教学目标课程标准中对概念要求较少，要求知道工艺的含义和常用工艺的种类。

对操作要求较高，通过学习学会一种材料的1～2种加工方法，能根据设计方案和已有条件选择加工工艺，并能正确、安全地操作，能根据设计方案制作一个简单产品的模型或原型。

这就要求有一定量的实际操作课，通过工具使用和模型制作培养学生的动手能力。

1、能够列举生活中模型或原型的实例，知道模型或原型及其功能，理解模型制作在产品设计的不同阶段有不同的作用。

2、能够结合生活中熟知的简单工艺，知道工艺的含义和常见工艺的种类，了解金工常用工具和设备，学会金属材料的锯割、锉削和钻削等加工方法，能根据设计方案和已有条件选择加工工艺，并能正确、安全地操作。

《通用技术》复习五：第七章 模型或原型的制作高二（）姓名 ___________ 号次_基本内容：1 •模型在设计中的二个功能：①使设计对象 _具体化；②帮助分析设计的可能性。

2 •模型的不同阶段：①草模②概念模型 ③ 结构模型 ④ 功能模型 ⑤展示模型。

3•工艺：利用工具和设备对 原材料，半成品_进行技术处理，使之成为产品的方法。

常见工艺：加工工艺、装配工艺、检测工艺、铸造、表面加工工艺等。

4•金属材料的加工工艺：（划线、锯割、切（锉）肖U 、钻孔、连接、表面处理等工序。

） ① 金属材料加工中常用的划线工具有划针、划规、钢直尺、_钢角尺、样冲。

划线步骤：a.划出基准b.划尺寸线c.划轮廓线d.冲眼。

② 锯条安装时，锯齿朝夕卜；起锯时，应从工件 远离自己 的一端起据；推锯 加_压， 回拉不加_压（加或不加）。

③ 锉削： 在推挫过程中，左手施力要由 _大_到 小右手施力要由 小—到—大_。

④ 钻孔的操作步骤：a.划线定位、b.装夹工件、c.装夹钻头、d.钻孔。

一、模型1 •不同模型在不同阶段有不同作用，用概括的手法表示产品的造型风格、布局安排， 以及产品与人、环境的关系的是以下哪种模型？（）A .草模B •功能或结构模型C.概念模型D.展示模型2 •如图的鸟巢模型，采用立体结构，将设计构思简单地表示 出来，供设计人员探讨时使用，此模型属于：（）A ・草模B ・概念模型 C.功能模型D.展示模型3 •在设计过程的不同阶段，根据不同的要求往往需要制作不同的模型。

如需要研究产品的各种性能以及人机关系，并在一定条件下用于试验。

那么这 个阶段的模型应该是（） A .草模B .概念模型C. 结构模型D.功能模型二、工艺4 • 号称天卜第 名钟”的景云钟，制造于唐睿宗景云年间，每年除夕中央人民广播电台播放的新年钟声就是以景云钟录制的。

景云钟的制造主要应用了什么工艺？ （）A . 锻造丄艺B .冲压丄艺 C. 钳丄丄艺 D.铸造丄艺 5. 说出右图的金属加工工具的名称。
