单相光伏发电系统的并网控制仿真

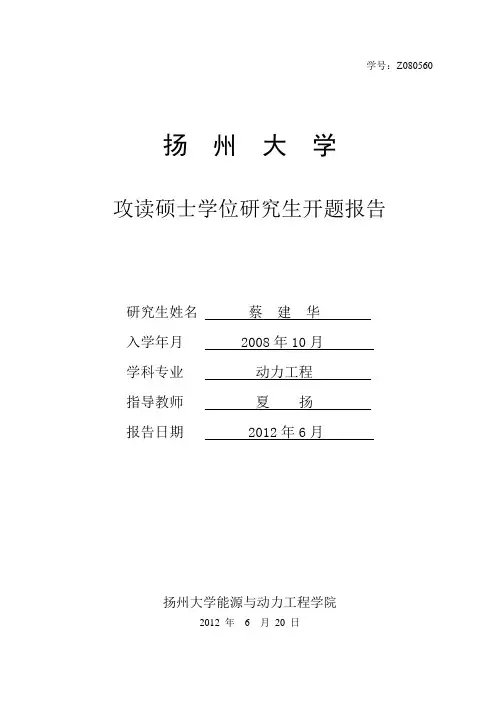

学号：Z080560 扬州大学攻读硕士学位研究生开题报告研究生姓名蔡建华入学年月 2008年10月学科专业动力工程指导教师夏扬报告日期 2012年6月扬州大学能源与动力工程学院2012 年 6 月20 日填表须知1、论文开题报告由研究生本人向指导教师报告并听取有关教师意见后，填写此表；2、论文工作实施计划须在指导教师的指导下填写；3、博士生应在入学后第二学期结束前（或第三学期初）完成、硕士生应在第三学期结束前（或第四学期初）完成此开题报告。

学院收到此开题报告至少半年后才予受理答辩申请，因迟交开题报告影响答辩而超过学制规定年限，由研究生本人负责；4、本表一式三份，一份交系，一份由教研（研究）室保存，一份交学院备案。

一、学位论文开题报告论文题目单相光伏发电并网系统仿真研究研究方向电厂及供电系统自动化题目来源国家部委省市厂、矿自选有无合同经费数备注√题目类型理论研究应用研究工程技术跨学科研究其他√论文开题前在校图书馆上网检索情况（硕士生不作要求）图书馆有关部门签字盖章开题报告内容一、课题来源本课题由本人自选。

二、研究的现状及发展趋势1、光伏发电在国外的现状及发展趋势由于受到资源缺乏、环境污染的影响，全球多个国家将目光转向可再生资源太阳能中，太阳能光伏发电是其利用的主要形式，其发展势头迅猛，全球约136个国家进行光伏发电，95个国家重点研发。

美国、德国分别启动了“百万光伏屋顶计划”、“10万光伏屋顶计划”，日本每年在太阳能发电上投资约110亿日元，荷兰建成1MW太阳能发电系统，澳大利亚政府提出联网屋顶发展计划，欧盟国家也正将目光聚焦到太阳能光伏发电上。

全球太阳能光伏发电装机容量2001年约为400MW，到2005年底已接近5000MW。

近几年发展十分迅速，2010年达到39500MW, 2011年达到69000 MW。

2008 年以来, 全球建成约2000 个大型并网光伏电站( 容量超过200 kW) , 其中50% 以上电站为MW级, 主要分布在西班牙、德国、美国等国家。

单相光伏逆变器的并网控制仿真陈建萍;张文【摘要】为将太阳能电池板输出的直流电输送到电网上,需要通过并网光伏逆变器将直流电转换为交流电,控制逆变器的输出电流与电网电压同频同相,以单位功率因数向电网输送.提出了对单相光伏并网逆变器采用电流跟踪控制和电网电压前馈控制的策略,对控制系统进行了分析建模.给出了环路相关参数的设计过程和数字化控制,建立了逆变器的单相并网仿真模型.仿真得到输出正弦电流波形良好,且针对实际电网电压有可能出现的畸变、电压突变和光伏电池功率变化等情况进行了抗干扰测试,仿真结果验证了本文方案的可行性和实用性.基于该并网控制策略的光伏逆变器能高功率因数向电网发电,动态响应快,鲁棒性强,跟踪精度高,并网电流的THD小于5％.【期刊名称】《赣南师范学院学报》【年(卷),期】2013(034)003【总页数】4页(P116-119)【关键词】光伏逆变器;并网;电流跟踪控制;电网电压前馈控制【作者】陈建萍;张文【作者单位】赣南师范学院物理与电子信息学院,江西赣州341000;赣南师范学院物理与电子信息学院,江西赣州341000;华南理工大学机械与汽车工程学院,广州510640【正文语种】中文【中图分类】TM615并网光伏逆变器要将太阳能板产生的直流电输送到电网，其输出控制模式有两种:电流型控制和电压型控制模式［1－2］.在前一模式中，因光伏逆变器对电网呈现出一种相对的高阻抗特性，并网输出电流受控，故其受到电网电压扰动的影响较小.文献［3］指出进网电流总谐波失真度(total harmonic distortion，THD)和功率因数(power factor，PF)是衡量发电质量的两项重要技术指标.本文对光伏并网逆变器的输出采用电流控制，旨在使逆变器稳定地输出高质量的正弦波交流电，与电网电压保持同频同相.目前实现并网电流闭环控制的方法主要有滞环控制、无差拍控制、重复控制及PI 控制等，均具有可数字控制、动态性能好和电压利用率高的特点［4］.一种实现电流闭环控制的常见方法即A.B.Plunkett提出的电流滞环，把输出电流参考波形和实际波形通过滞环比较器进行比较，其比较结果决定逆变电路的桥臂上下开关器件的通断，但滞环宽度一般固定，故将导致开关频率不固定［5］，在调制过程中容易出现窄脉冲和大尖峰电流.无差拍控制是在负载情况已知和控制周期的开始，根据电流的当前值和这一周期结束时的参考值选择一个使电流比较误差趋于零的电压矢量，去控制逆变电路的开关器件通断［6－7］，但是这种控制对系统变化很敏感，且当采样频率不高时误差较大，限制了其应用范围.文献［8］提出基于电网电压前馈和重复控制相结合的复合控制策略，因该控制算法复杂，目前并未应用于实际工程.文献［9］通过采样反馈电容电压以一个微分环节间接得到电容电流，但在实际工程中微分环节难以实现，且未对并网电流进行直接控制，存在着与电网电流谐振的风险.除此之外，近年来还出现了一些神经网络、模糊控制、滑模变结构等控制算法［10－15］，这些方法在控制结构和算法上较为复杂，大多限于仿真及理论研究，实际应用较少.本文提出了两级式光伏并网逆变器采用电流跟踪控制和电网电压前馈控制的结构，在Matlab\Simulink下进行了仿真研究和数字化控制，利用数字锁相环自动追踪电网电压信号频率与相位，通过仿真结果来验证本文并网控制策略的有效性和正确性.1 并网控制策略逆变器并网工作时，忽略线路中的损耗及电网电感和电阻，故后级逆变电路的工作原理图可等效为图1所示，由VT1－VT4组成全桥逆变器，VT1、VT4和VT2、VT3交替导通，向电网输出并网电流.与光伏阵列连接的前级DC/DC升压后得到Vdc，Vout为幅值为400 V的正负电压脉冲序列.LC构成低通滤波器.首先将Boost直流母线电压得到约400 V，使逆变器进入工作状态.检测到光伏电池在工作电压范围内，采样光伏电池的电压和电流进入MPPT算法，保证后级逆变电路输入电压大于电网的峰值电压，再经过外环调节，同时在交流侧采样电网电压，对其进行锁相，采用PI控制并网逆变器的输出电流为高质量的正弦交流电，且与电网电压同频同相.最后电流内环的输出和电网电压前馈合成调制波送给DSP 生成SPWM控制功率开关管的开断脉冲.图1 并网控制策略框图由于并网电流受含有一定量低次谐波的电网电压影响，故采用电网电压前馈来消除扰动.通过对电流环的比例参数整定来得到理想的输出波形.由于滤波电容C的电流很小，iout近似为逆变器馈入电网的电流.将实际采样的Vdc经过与Vref相比较后PI调节得到给定并网电流参考的幅值iref.采集电网电压的过零点同步信号，经过数字锁相环后得到电网电压的相角同步信号.iref乘以当前周期的正弦值后得到下一周期瞬时电流的预测值iref*，将iref*与AD采样得到的当前周期输出电流iout，经过PI控制器运算后，与电网电压Vgrid前馈相加得到控制占空比信号.控制信号送入PWM发生器，PWM信号经开关管的驱动电路隔离、放大后，驱动功率开关管工作，产生的正弦波电流与电网同频同相.2 仿真设计与分析送入逆变器DC/AC的直流母线输入电压Vdc约为400 V，电网交流电压220V/50 Hz，考虑到开关损耗，设置开关频率fs为20 kHz.如引言所述，可首先建立电流滞环PWM来进行电流闭环控制，如图2所示.仿真后的结果如图3所示，容易发现，电流输出波形质量由滞环宽度决定，而且开关频率变化不固定，容易导致波动或尖峰，因此不适合采用滞环控制，选择SPWM调制.图2 电流滞环PWM控制LC滤波器可以抑制入网电流的各次开关谐波，使其总谐波含量符合IEC61000－3－12和IEEE 929－2000的要求，其谐振周期一般设计为5－10倍的载波周期.文献［16－19］采用了LCL滤波器来抑制高频谐波电流入网，但增加了并网逆变器的阶数带来低阻尼谐振问题，随着器件老化可能产生意料不到的右半平面零极点影响控制系统，故本文不采用.电感值可根据电感纹波电流范围来确定，接下来即可确定滤波电容值［20］.取电感电流纹波20%，得L≥3.7 mH.选用两个滤波电感2 mH，等效串联电阻R L=0.5 Ω.两电感同时构成一个共模滤波器，保证了稳态滤波及限制瞬态谐振峰值，具有更好EMI滤波效果.取LC滤波器的转折频率为1/10的载波频率，最后得到滤波电容C=1.5 μF［21］.Vout至输出电流的滤波器的传递函数Gvi为图3 电流滞环仿真结果当忽略功率器件和死区时间等非线性因素影响时，逆变器可以等效为一个小惯性环节［22］，进而可得到调制器的传递函数.假设直流输入基本上稳定在400 V，逆变器输出电压即网压有效值为220 V，对应逆变电路的调制比为220/400=0.778.设三角载波的幅值为10 V，对应逆变器输出220 V的正弦调制参考波的幅值为7.78 V.故电流采样电路的比例系数a为.综上，未经校正的系统功率电路级的开环传递函数Go为其中k为逆变器输入电压400V/10 V(三角载波的幅值)=40.将参数代入式(2)，借助Matlab可得到逆变器系统的开环频率特性如图4所示.由图4可看出，系统开环增益太小，稳态误差较大，需改造其动态特性，故选择采用动态响应较快和鲁棒性较强的PI调节器对其进行补偿.PI控制器在系统中添加了一个位于左半平面的开环零点和另一个在原点的开环极点.负零点可提高系统的阻尼程度.在原点的极点可以减小系统的稳态误差.而为达到最优的控制效果，把零点设置在被控对象环路增益的转折频率处.最终采用PI调节器Gc校正后的开环传递函数Goc为图4 未经过校正的开环环路传递函数Go将参数代入式(3)，可得到系统开环频率特性如图5所示.从图5中可以看出，系统相角裕度为52.6.，截止频率为12.3 kHz，满足稳定性要求.对这组参数利用Matlab仿真软件进行优化，可以确保系统得到足够的稳定裕度，同时尽力兼顾动态性能.补偿后的幅频特性在低频率段开环增益增大，系统的频带变宽了，这说明减小了系统静差，提高了动态响应的速度.由于实际电路参数可能有偏差或波动，所以实验时需要对控制器参数进一步修正.系统的根轨迹图如图6.取采样频率等于开关频率即20 kHz，大于环路频带，以保证离散化精度.把DSP 下控制对象的采样相位延迟近似为一零阶保持器，系统频率响应如图7所示.图5 校正后的Goc开环环路传递函数图6 系统的根轨迹图图7 离散化后的系统频率响应曲线由图7可以看到，由于DSP中特有的采样等相位延迟的影响，相位裕度减小为19.4°.因为小信号模型是在开关频率的1/2以下有效，所以对于高频段的变异可以忽略.为保证系统的稳定性，因此调整采样频率为40 kHz，频率响应如图8所示. 由图8可以看到，相位裕度增加到为35.1°，基本满足稳定性要求.电流内环产生电流误差与载波信号相交后产生控制开关管的开关信号，控制全桥逆变电路的功率开关管，经滤波器后馈入电网正弦波电流.电网的电压谐波是影响逆变器输出并网电流的主要因素［23］.前馈控制用来补偿来自电网等的扰动信号，其增益取值较小，对系统稳定性没有影响.这里引入电网电压前馈，目的是消除网压的扰动对电流的影响，使系统近似成为一个简单的无源跟随系统.这里通过外电压环控制来直接调节前后级的功率平衡输出，在前级MPPT控制时采用了光伏电压的前馈补偿及直流电压截止负反馈来确保逆变器的正常工作.零阶保持器用于模拟DSP的数字控制.图8 调整采样频率后的系统频率响应曲线根据系统设计的参数，在Simulink中进行光伏发电并网工作时的仿真，得到负载切换时逆变器的输出电流的仿真波形，仿真结果反映了光伏系统的电流输出与电网电压保持同频同相且反应快速.从图9的并网电流的频谱分析上可以看出，总谐波系数为3.53%，谐波含量比较少.并网逆变器工作过程有两个扰动因素:光伏阵列的功率和电网电压.负载的瞬态响应可以反映逆变器对负载电压在发生突变(突加载或突卸载)时的应变能力，负载电压的扰动会直接传递到并网电流.例如，电网电压值可能会因交流负载的变化而发生突变，设在0.027 s处施加+15 V电网电压扰动变化，电流波形出现0.5 A跌落变化之后0.001 s内即恢复为标准正弦波.实际中电网电压的幅值、频率和相位变化范围相对较小，不敏感，这里主要考虑白天太阳照度的变化引起的光伏阵列功率变化，如图10所示.图9 输出电流THD频谱图从仿真结果可以看出，当有光伏阵列－250 W扰动发生时电流波形出现一个约1 A的跌落变化，但在不到0.001 s的时间内就恢复了稳定.由此可见系统的抗干扰特性好和鲁棒性强.仿真结果验证了该并网控制策略设计的可行性和正确性.3 结论本文对并网控制策略进行总体设计，分析了常用的并网逆变控制方法及应用到的数字锁相环技术，确定了电压源输入、电流源输出的控制方式和电流跟踪控制和电网电压前馈的并网控制策略，通过对不同扰动下的控制方案仿真，电流环的PI控制可以抑制不同扰动，电网电压前馈控制几乎可以抵消电网的影响，验证了并网控制策略设计的正确性.仿真实验结果表明了在该控制方案下逆变器能有效地对输出电流进行控制，实现了以单位功率因数输出正弦波电流，逆变器输出电流的谐波小于3%，达到了国内国际并网标准的相关规定，且具有非常好的动态响应.图10 光伏阵列扰动时输出的并网电流参考文献:【相关文献】［1］窦伟，徐正国，彭燕昌，等.三相光伏并网逆变器输出电流波形控制技术研究［J］.太阳能学报，2007，28(11):22－26［2］王飞，余世杰.太阳能光伏并网发电系统的研究［J］.电工技术学报，2005，20(5):72－74. ［3］STD 929 ～2000 IEEE recommended practice for utility interface ofphotovoltaic(PV)systems［S］.New York:IEEE，2002.［4］董密，罗安.光伏并网发电系统中逆变器的设计与控制方法［J］.电力系统自动化，2006，30(20):97－102.［5］顾和荣，杨子龙，邬伟扬.并网逆变器输出电流滞环跟踪控制技术研究［J］.中国电机工程学报，2006，26(9):108－112.［6］刘胜荣，杨苹，肖莹，等.两级式光伏并网逆变器的无差拍控制算法研究［J］.电力系统保护与控制，2010，38(8):26－29.［7］杨勇，阮毅，叶斌英，等.三相并网逆变器无差拍电流预测控制方法［J］.中国电机工程学报，2009，9(37):40－46.［8］郑诗程，刘伟.光伏并网发电系统及其控制策略的研究与仿真［J］.系统仿真学报，2009，21(19):6161－6165.［9］Wu E，Lehn P W.Digital current control of a voltage source converter with active damping of lcl resonance［J］.IEEE Transactions on Power Electronics，2006，21(5):1364 －1373.［10］Shen Guoqiao，Zhu Xuancai，Zhang Jun，et al.A new feedback method for PR current control of LCL-fillter based grid-connected inverter［J］.IEEE Transactions on Industrial Electronics，2010，54(4):1186 －1194.［11］吴春华，陈国呈，丁海洋，等.一种新型光伏并网逆变器控制策略［J］.中国电机工程学报，2007，27(33):103－107.［12］刘飞，徐鹏威，陈国强，等.基于LCL滤波器的三相光伏并网控制系统研究［J］.太阳能学报，2008，29(8):965－971.［13］姜世公，王卫，王盼宝，等.基于功率前馈的单相光伏并网控制策略［J］.电力自动化设备，2010，30(6):16－22.［14］耿攀，吴卫民，叶银忠，等.基于重复控制的单相分时复合级联光伏逆变器控制［J］.电工技术学报，2011，26(3):116－122.［15］S.B.Kjaer，J.K.Pedersen，F.Blaabjerg.A Review of Single-Phase Grid-Connected Inverters for Photovoltaic Modules［J］.IEEE Transactions on Industry Applications，2005，41(5):1292 －1306.［16］徐志英，许爱国，谢少军.采用LCL滤波器的并网逆变器双闭环入网电流控制技术［J］.中国电机工程学报，2009，29(27):36－41.［17］张强，张崇巍，张兴，等.风力发电用大功率并网逆变器研究［J］.中国电机工程学报，2007，27(16):55－59.［18］Shen Guoqiao，Xu Dehong，Cao Luping，et al.An improved control strategy for grid-connected voltage source inverters with an LCL filter［J］.IEEE Trans.on Power Electronics，2008，23(4):1899 －1906.［19］沈国桥，徐德鸿.LCL滤波并网逆变器的分裂电容法电流控制［J］.中国电机工程学报，2008，28(18):36－41.［20］A Papathanassiou，S A Papathanassiou，S N Manias，et al.Current Control of aVoltage Source Inverter Connected to the Grid via LCL Filter［C］.PESC’07.Orlando，FL，United States，2007:2379 －2384.［21］汪海宁，苏建徽，丁明，等.光伏并网功率调节系统［J］.中国电机工程学报，2007，27(2):75－79.［22］Yazdani A，Iravani R.A unified dynamic model and control for the voltage sourced converter under unbalanced grid conditions［J］.IEEE Transactions on Power Delivery，2006，21(3):1620－1629.［23］Abeyyasekera T，Jahnson CM，Atkinson D J，et al.Suppression of line voltage related distortion in current controlled grid connected inverter［J］.IEEE Transactions on Power Electronics，2005，20(6):1393 －1401.。
