人教版高中物理选修3-1第一章静电场单元测试卷.docx

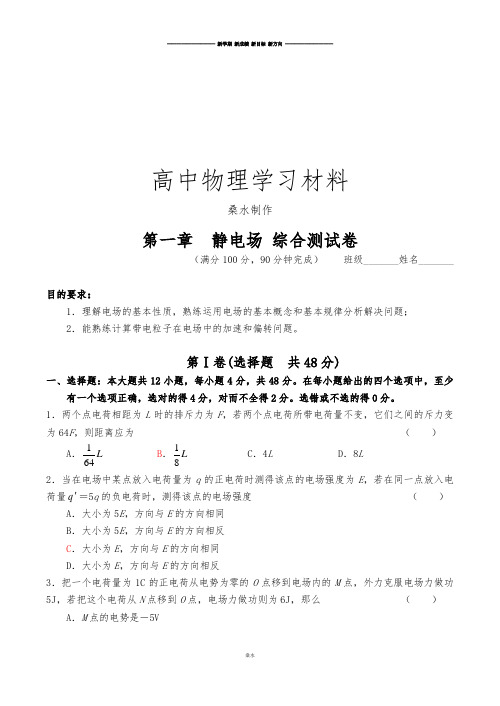

高中物理学习材料桑水制作第一章静电场综合测试卷（满分100分，90分钟完成）班级_______姓名_______目的要求：1．理解电场的基本性质，熟练运用电场的基本概念和基本规律分析解决问题；2．能熟练计算带电粒子在电场中的加速和偏转问题。

第Ⅰ卷(选择题共48分)一、选择题：本大题共12小题，每小题4分，共48分。

在每小题给出的四个选项中，至少有一个选项正确，选对的得4分，对而不全得2分。

选错或不选的得0分。

1．两个点电荷相距为L时的排斥力为F，若两个点电荷所带电荷量不变，它们之间的斥力变为64F，则距离应为（）A．164L B．18L C．4L D．8L2．当在电场中某点放入电荷量为q的正电荷时测得该点的电场强度为E，若在同一点放入电荷量q ＝5q的负电荷时，测得该点的电场强度（）A．大小为5E，方向与E的方向相同B．大小为5E，方向与E的方向相反C．大小为E，方向与E的方向相同D．大小为E，方向与E的方向相反3．把一个电荷量为1C的正电荷从电势为零的O点移到电场内的M点，外力克服电场力做功5J，若把这个电荷从N点移到O点，电场力做功则为6J，那么（）A．M点的电势是－5VB ．N 点的电势是6VC ．M 、N 两点的电势差为＋11VD ．M 、N 两点的电势差为－1V4．如图1所示，电路可将声音信号转化为电信号，该电路中右侧固定不动的金属板b 与能在声波驱动下沿水平方向振动的镀有金属层的震动膜a 构成一个电容器，a 、b 通过导线与恒定电源两极相接。

若声源S 做简谐振动，则（ ）A ．a 振动过程中，a 、b 板间的电场强度不变B ．a 振动过程中，a 、b 板所带电量不变C ．a 振动过程中，电容器的电容不变D ．a 向右的位移最大时，a 、b 板所构成的电容器的电容最大5．关于电势差的说法中，正确的是（ ）A ．两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功B ．1C 正电荷从电场中一点移动到另一点，如果电场力做了1J 的功，这两点间的电势差就是1VC ．在两点间移动电荷时，电场力做功的多少跟这两点间的电势差无关D ．两点间的电势差的大小跟放入这两点的电荷的电量成反比6．如图2所示，Q 是带正电荷的点电荷，P 1和P 2为其电场中的两点，若E 1、E 2为两点的电场强度的大小，φ1、φ2为两点的电势，则（ ） A ．E 1＞E 2，φ1＞φ2 B ．E 1＞E 2，φ1＜φ2 C ．E 1＜E 2，φ1＞φ2D ．E 1＜E 2，φ1＜φ27．如图3所示，悬线下挂一个带正电的小球，它的质量为m ，电荷量为q ，整个装置处于的匀强电场中，下列说法中正确的是（ ）A ．场强方向一定向右B ．若剪断悬线，则小球将静止不动C ．若剪断悬线，则小球做匀速运动D ．若剪断悬线，则小球做匀加速直线运动8． 如图4所示，A 、B 为两个用绝缘细线悬挂起来的质量相同的带电小球，左边放一个带正电的球C 时，两悬线都保持竖直方向（两线长度相同）。

人教版静电场章末测试题一、单选题1.某电场的电场线分布如图所示实线，以下说法正确的是A. c 点场强大于b点场强B. b和c处在同一等势面上C. 若将一试探电荷由a点移动到d点，电荷的电势能将增大D. 若某一点电荷只在电场力的作用下沿虚线由a点运动到d点，可判断该电荷一定带负电2.如图所示的同心圆虚线是电场中的一簇等势线，一个电子只在电场力作用下沿着直线由A向C运动时的速度越来越小，B为线段AC的中点，则有A. 电子沿AC运动时受到的电场力越来越小B. 电子沿AC运动时它具有的电势能越来越小C. 电势D. 电势差3.如图所示，A，B，C，D，E，F为匀强电场中一个边长为的正六边形的六个顶点，A，B，C三点电势分别为，，，则下列说法正确的是A. 匀强电场的电场强度大小为B. 匀强电场的电场强度大小为C. 电荷量为的正点电荷从E点移到F点，电荷克服静电力做功为D. 电荷量为的负点电荷从F点移到D点，电荷的电势能减少4.如图所示，匀强电场场强为，，，则下述计算结果正确的是A. ab之间的电势差为B. ac之间的电势差为C. 将的点电荷沿矩形路径abcda移动一周，静电力做功为零D. 将的点电荷沿abc或adc从a移动到c，静电力做功都是5.如图所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，A、B、C三点所在直线平行于两电荷的连线，且A与C关于MN对称，B点位于MN上，D点位于两电荷的连线上。

以下判断正确的是A. B点电场强度大于D点电场强度B. B点电势高于D点电势C. 试探电荷在A点的电势能小于在C点的电势能D. A、B两点的电势差等于B、C两点的电势差6.一个电荷量为的负电荷从电场中a点移至b点，静电力做功；从c点移至d点静电力做功。

已知c点比b点电势高，且a，b，c，d四点在同一条电场线上，则下列图中正确的是A. B.C. D.7.如图所示，在点电荷Q形成的电场中，已知a、b两点在同一等势面上，c、d两点在另一等势面上．甲、乙两个带电粒子的运动轨迹分别为acb和adb曲线，已知乙粒子带正电．那么下列判断正确的是A. 甲粒子在b点的电势能比在c点小B. 乙粒子在d点速度最大C. a、b两点电场强度相同D. d点电势比b点电势高8.电场中有A、B两点，A点的电势，B点的电势，一个电子由A点运动到B点的过程中，下面几种说法中正确的是A. 电场力对电子做功，电子的电势能减少了B. 电子克服电场力做功，电子的电势能减少了C. 电场力对电子做功，电子的电势能增加了D. 电子克服电场力做功，电子的电势能增加了9.如图所示，A、B、C三点的连线构成一个等腰直角三角形，是直角。

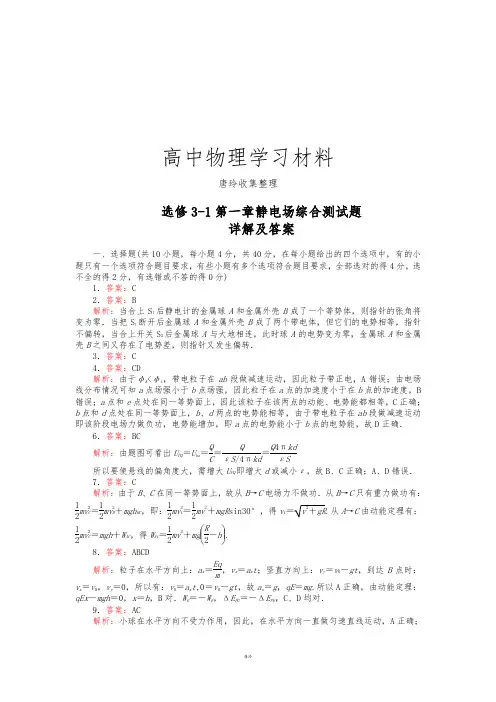

高中物理学习材料唐玲收集整理选修3-1第一章静电场综合测试题详解及答案一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．答案：C 2．答案：B解析：当合上S 1后静电计的金属球A 和金属外壳B 成了一个等势体，则指针的张角将变为零．当把S 1断开后金属球A 和金属外壳B 成了两个带电体，但它们的电势相等，指针不偏转，当合上开关S 2后金属球A 与大地相连，此时球A 的电势变为零，金属球A 和金属壳B 之间又存在了电势差，则指针又发生偏转．3．答案：C 4．答案：CD解析：由于φK <φL ，带电粒子在ab 段做减速运动，因此粒子带正电，A 错误；由电场线分布情况可知a 点场强小于b 点场强，因此粒子在a 点的加速度小于在b 点的加速度，B 错误；a 点和e 点处在同一等势面上，因此该粒子在该两点的动能、电势能都相等，C 正确；b 点和d 点处在同一等势面上，b 、d 两点的电势能相等，由于带电粒子在ab 段做减速运动即该阶段电场力做负功，电势能增加，即a 点的电势能小于b 点的电势能，故D 正确．6．答案：BC解析：由题图可看出U PQ ＝U ba ＝Q C ＝Q εS /4πkd ＝Q 4πkdεS所以要使悬线的偏角度大，需增大U PQ 即增大d 或减小ε，故B 、C 正确；A 、D 错误． 7．答案：C解析：由于B 、C 在同一等势面上，故从B →C 电场力不做功．从B →C 只有重力做功有：12mv 2C ＝12mv 2B ＋mgh BC ，即：12mv 2C ＝12mv 2＋mgR sin30°，得v C ＝v 2＋gR .从A →C 由动能定理有：12mv 2C ＝mgh ＋W AC ，得W AC ＝12mv 2＋mg ⎝ ⎛⎭⎪⎫R 2－h . 8．答案：ABCD解析：粒子在水平方向上：a x ＝Eq m，v x ＝a x t ；竖直方向上：v y ＝v 0－gt ，到达B 点时：v x ＝v 0，v y ＝0，所以有：v 0＝a x t,0＝v 0－gt ，故a x ＝g ，qE ＝mg .所以A 正确，由动能定理：qEx －mgh ＝0，x ＝h ，B 对．W G ＝－W E ，ΔE PG ＝－ΔE PE ，C 、D 均对．9．答案：AC解析：小球在水平方向不受力作用，因此，在水平方向一直做匀速直线运动，A 正确；当E ＝mg q时，小球通过一、二电场区时在竖直方向均做匀速直线运动，但竖直速度不同，故B 错误；当E ＝2mgq时，小球通过第一、二无电场区时在竖直方向的初速度是相同的，C 正确；如取E ＝mg q，则小球通过无电场区的速度越来越大，对应的时间也越来越短，故D 错误．10．答案：D解析：根据电场线与等势面处处垂直，可在原图中画出一条电场线如图所示，电子在x 轴上方区域运动过程中所受电场力的竖直分量沿y 轴负方向且逐渐减小至零，再逐渐增大．刚开始电子在竖直方向分速度是零，之后先增加后减小，竖直分速度方向沿y 轴负方向．电子水平方向分速度因不断被加速，电子在xOy 的区域(第Ⅰ象限内)运动时间较短，故在x 轴正向一侧电子竖直分速度变化较小，两边不对称，选项D 正确．11．答案：mg2E解析：由题意知sin30°＝Eq mg ∴q ＝mg 2E12．答案：0；92×103N/C ，与原场强方向成45°角向右下方．解析：由E ＝KQ /r 2＝9.0×109×10－8/(0.01)2＝9.0×103(N/C)，在A 点与原场强大小相等方向相反∴E A ＝0；在B 点E B ＝2E ＝92×103N/C ，与原场强方向成45°角．13．答案：40解析：从P 到Q 由动能定理得－W 电－W 摩＝ΔE k 其中W 电＝96J ，ΔE k ＝－160J 所以W 摩＝64J从P 点到最远处－W 电′－W 摩′＝ΔE k ′因为W 电W 电′＝W 摩W 摩′ ΔE k ′＝－200J 所以W 摩′＝80J从P 出发到再回到P －2W ′摩＝E k ′－200所以E k ′＝40J ，即再回到P 点时的动能为40J.14．解析：(1)没有加电压时，达到v 1有mg ＝f 1＝6πr ηv 1加上电压后，受到向上的阻力和电场力，有mg ＝f 2＋QE ＝6πr ηv 2＋QE解以上两式得到油滴电量q ＝6πr η(v 1－v 2)E(2)在误差范围内，可以认为油滴的带电量总是1.6×10－19C 的整数倍，故电荷的最小电量即元电荷为1.6×10－19C.15．(7分)答案：1.0×10－6C解析：因为B 静止于光滑绝缘的倾角为30°的斜面上且恰与A 等高，设A 、B 之间的水平距离为L .依据题意可得：tan30°＝h L ，L ＝h tan30°＝1033cm ＝103cm.对B 进行受力分析如图所示，依据物体平衡条件解得库仑力：F ＝mg tan30°＝303×10－3×10×33N ＝0.3N依据F ＝k Q 1Q 2r 2得：F ＝k Q 2L 2，解得：Q ＝FL 2k ＝0.39×109×103×10－2C ＝1.0×10－6C16．(7分)答案：2.7×10－10C解析：可认为地球表面所带电荷集中在地球球心，因此地球可视为一个点电荷，则由点电荷产生的场强的计算公式有E ＝k Q r2①地球的表面积为S ＝4πr 2②地球表面附近每平方米所带的负电荷量q ＝Q S③ 联立①②③得q ＝E4πk ＝304×3.14×9×109C ＝2.7×10－10C 点评：本题中的地球为均匀的带电体，对均匀的带电体而言，可以将它视为一个位于球心的点电荷，然后利用点电荷产生的场强计算公式即可求解．17．(8分)．答案：(1)v B ＝2(mg －qE )R m (2)L ＝(mg －qE )μmg ＋qER解析：(1)小滑块从C 到B 的过程中，只有重力和电场力对它做功，mgR －qER ＝12mv 2B ，解得：v B ＝2(mg －qE )Rm.(2)小滑块在AB 轨道上运动时，所受摩擦力为F f ＝μmg 小滑块从C 经B 到A 的过程中，重力做正功，电场力和摩擦力做负功．设小滑块在水平轨道上运动的距离(即A 、B 两点间的距离)为L ，则根据动能定理有：mgR －qE (R ＋L )－μmgL ＝0解得：L ＝(mg －qE )μmg ＋qER18．(8分)答案：(1)tan θ (2)m (v 2－v 20)qL tan θ解析：(1)小物块在BC 上匀速运动，由受力平衡得F N ＝mg cos θ F f ＝mg sin θ 而F f ＝μF N由以上几式解得μ＝tan θ(2)小物块在CA 上做匀加速直线运动，受力情况如图所示．则F N ′＝mg cos θ－qE F f ′＝μF N ′根据牛顿第二定律得 mg sin θ－F f ′＝mav 2－v 20＝2a ·L2由以上几式解得E ＝m (v 2－v 20)qL tan θ.19．(10分) 答案：(1)2eU 1m (2)U 2L 214U 1d (3)(2L 2＋L 1)U 2L 14U 1d解析：(1)设电子经电压U 1加速后的速度为v 0，根据动能定理得：eU 1＝12mv 20，解得：v 0＝2eU 1m.(2)电子以速度v 0进入偏转电场后，垂直于电场方向做匀速直线运动，沿电场方向做初速度为零的匀加速直线运动．设偏转电场的电场强度为E ，电子在偏转电场中运动的时间为t 1，电子的加速度为a ，离开偏转电场时的侧移量为y 1，根据牛顿第二定律和运动学公式得：F ＝eE ，E ＝U 2d，F ＝ma ，a ＝eU 2mdt 1＝L 1v 0，y 1＝12at 21，解得：y 1＝U 2L 214U 1d.(3)设电子离开偏转电场时沿电场方向的速度为v y ，根据运动学公式得v y ＝at 1 电子离开偏转电场后做匀速直线运动，设电子离开偏转电场后打在荧光屏上所用的时间为t 2，电子打到荧光屏上的侧移量为y 2，如图所示．由t 2＝L 2v 0，y 2＝v y t 2，解得：y 2＝U 2L 1L 22dU 1P 到O 点的距离为y ＝y 1＋y 2＝(2L 2＋L 1)U 2L 14U 1d.。

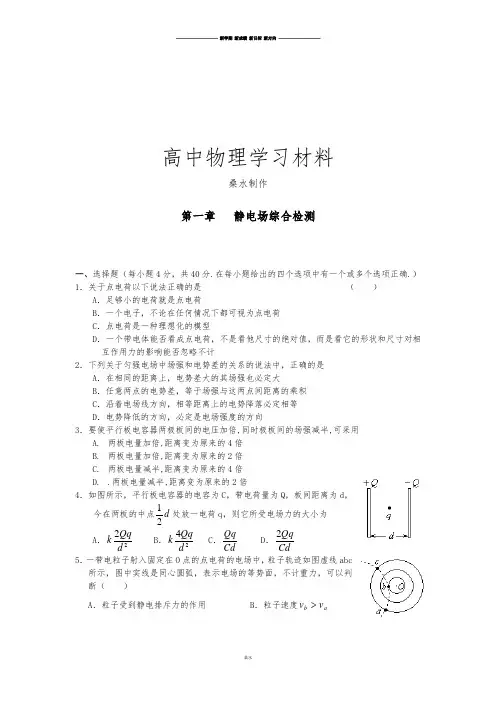

高中物理学习材料桑水制作第一章 静电场综合检测一、选择题（每小题4分，共40分.在每小题给出的四个选项中有一个或多个选项正确.） 1．关于点电荷以下说法正确的是 （ ）A ．足够小的电荷就是点电荷B ．一个电子，不论在任何情况下都可视为点电荷C ．点电荷是一种理想化的模型D ．一个带电体能否看成点电荷，不是看他尺寸的绝对值，而是看它的形状和尺寸对相互作用力的影响能否忽略不计2．下列关于匀强电场中场强和电势差的关系的说法中，正确的是 A ．在相同的距离上，电势差大的其场强也必定大B ．任意两点的电势差，等于场强与这两点间距离的乘积C ．沿着电场线方向，相等距离上的电势降落必定相等D ．电势降低的方向，必定是电场强度的方向3．要使平行板电容器两极板间的电压加倍,同时极板间的场强减半,可采用A. 两板电量加倍,距离变为原来的4倍B. 两板电量加倍,距离变为原来的2倍C. 两板电量减半,距离变为原来的4倍D. .两板电量减半,距离变为原来的2倍4．如图所示，平行板电容器的电容为C ，带电荷量为Q ，板间距离为d ，今在两板的中点d 21处放一电荷q ，则它所受电场力的大小为A ．22dQqkB ．24dQq k C ．Cd Qq D ．Cd Qq 25．一带电粒子射入固定在O 点的点电荷的电场中，粒子轨迹如图虚线abc所示，图中实线是同心圆弧，表示电场的等势面，不计重力，可以判断（ ） A ．粒子受到静电排斥力的作用B ．粒子速度a b v vC ．粒子动能kc ka E E =D ．粒子电势能pc pbE E >6．如图所示，两个等量异号的点电荷在其连线的中垂线上有与连线中点O 等距离的两点a 、b ，在连线上有距中点O 等距离的两点c 、d ，则下列场强大小关系式正确的是 （ ） A ．E a =E b B ．E a =E O = E b C ．E c =E d D ．E c >E O > E d7．如图所示，在电场中任意取一条电场线，电场线上的a 、b 两点相距为d ，则 （ ） A ．a 点的场强一定大于b 点的场强 B ．a 点的电势一定大于b 点的电势C ．a 、b 两点电势差一定等于Ed （E 为a 点场强）D ．a 、b 两点电势差等与单位正电荷由a 点沿任意路径移到b 点的过程中电场力所做的功 8．如图所示，水平固定的小圆盘A 带电荷量为Q ，电势为零，从盘心处O 释放一质量为m 、 带电荷量为+q 的小球，由于电场的作用，小球竖直上升的高度可达盘中心竖直线上的C 点，OC = h ，又知道过竖直线上 B 点时，小球速度最大，由此可确定 Q 形成的电场中下述物理量的是（ ）A ．B 点的场强 B ．C 点的场强 C ．B 点的电势D ．C 点的电势9．有一束正离子，以相同速率从同一位置进入带电平行板电容器的匀强电场中，所有离子运动轨迹一样，说明所有离子 （ ） A ．具有相同质量 B ．具有相同电荷量C ．具有相同的比荷D ．属于同一元素的同位素第Ⅱ卷11．电子伏是研究微观粒子时常用的能量单位，1eV 就是在电势差为1V 的两点间移动一个元电荷，电场力所做的功，则1eV= J12．一个有初速的、电量为+4×10－8C 为的带电粒子，在电场中只受电场力作用，从A 点运动到B 点的过程中，克服电场力做了8×10－5J 的功。

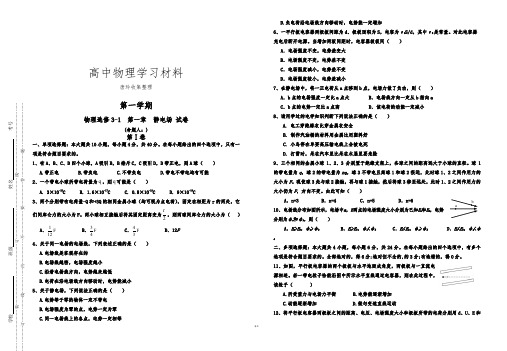

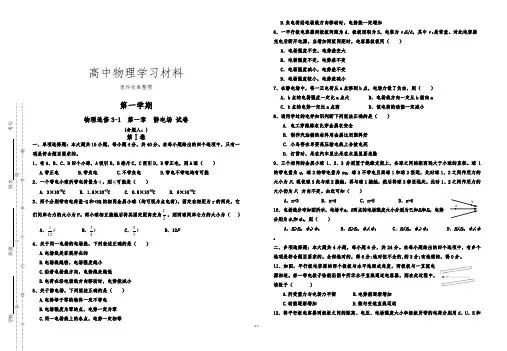

唐玲高中物理学习材料唐玲收集整理第一学期物理选修3-1 第一章 静电场 试卷(命题人：)第Ⅰ卷一、单项选择题：本大题共10小题，每小题4分，共40分。

在每小题给出的四个选项中，只有一项是符合题目要求的。

1、有A 、B 、C 、D 四个小球，A 吸引B ，B 排斥C ，C 吸引D ，D 带正电，则A 球（ ） A.带正电 B.带负电 C.不带负电 D.带电不带电均有可能2、一个带电小球所带电荷量为q ，则q 可能是（ ）A. 3×10-19C B. 1.6×10-17C C. 0.8×10-19C D. 9×10-19C3、两个分别带有电荷量-Q 和+3Q 的相同金属小球（均可视为点电荷），固定在相距为r 的两处，它们间库仑力的大小为F 。

两小球相互接触后将其固定距离变为2r，则两球间库仑力的大小为（ ）A ．112FB ．34FC ．43FD ．12F4、关于同一电场的电场线，下列表述正确的是（ ） A.电场线是客观存在的 B.电场线越密，电场强度越小 C.沿着电场线方向，电势越来越低D.电荷在沿电场线方向移动时，电势能减小 5、关于静电场，下列说法正确的是（ ） A.电势等于零的物体一定不带电 B.电场强度为零的点，电势一定为零 C.同一电场线上的各点，电势一定相等D.负电荷沿电场线方向移动时，电势能一定增加6、一平行板电容器两极板间距为d 、极板面积为S ，电容为ε0S/d ，其中ε0是常量。

对此电容器 充电后断开电源。

当增加两板间距时，电容器极板间（ ） A ．电场强度不变，电势差变大 B ．电场强度不变，电势差不变 C ．电场强度减小，电势差不变 D ．电场强度较小，电势差减小7、在静电场中，将一正电荷从a 点移到b 点，电场力做了负功，则（ ） A ．b 点的电场强度一定比a 点大 B ．电场线方向一定从b 指向aC ．b 点的电势一定比a 点高D ．该电荷的动能一定减小 8、请用学过的电学知识判断下列说法正确的是（ ）A. 电工穿绝缘衣比穿金属衣安全B. 制作汽油桶的材料用金属比用塑料好C. 小鸟停在单要高压输电线上会被电死D. 打雷时，呆在汽车里比呆在木屋里要危险9、三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径。

《静电场》单元测试一、选择题（每小题4分，共48分）1、最早提出用电场线描述电场的物理学家是()A.牛顿B.伽利略C.法拉第D.阿基米德2、电场中有一点P,下列说法中正确的是()A.若放在P点的试探电荷的电荷量减半,则P点的场强减半B.若P点无试探电荷,则P点的场强为零C.P点的场强越大,则同一电荷在P点受到的电场力越大D.P点的场强方向为试探电荷在该点受到的电场力的方向3、如图所示,真空中A、B两个点电荷的电荷量分别为+Q 和+q,放在光滑绝缘水平面上,A、B之间用绝缘的轻弹簧连接,当系统平衡时,弹簧的伸长量为x0,若弹簧发生的均是弹性形变,则()A.保持Q不变,将q变为2q,平衡时弹簧的伸长量等于2x0B.保持q不变,将Q变为2Q,平衡时弹簧的伸长量小于2x0C.保持Q不变,将q变为-q,平衡时弹簧的收缩量等于x0D.保持q不变,将Q变为-Q,平衡时弹簧的收缩量小于x04、a、b、c、d是匀强电场中的四个点,它们正好是一个矩形的四个顶点。

电场线与矩形所在的平面平行。

已知a点的电势是20 V,b点的电势是24 V,d点的电势是4 V,如图,由此可知,c点的电势为()A.4 VB.8 VC.12 VD.24 V5、(多选)如图所示为电场中的一条电场线,在该电场线上有A、B两点,用E A、E B分别表示两点电场强度的大小,则()A.A、B两点的电场强度方向相同B.因为电场线由A指向B,所以E A>E BC.因为电场线是直线,所以E A=E BD.不知道A、B附近电场线的分布情况,E A、E B的大小不能确定6、(多选)如图所示,两极板水平放置的平行板电容器间形成匀强电场。

两极板间的距离为d。

一带负电的微粒从上极板M的边缘以初速度v0射入,沿直线从下极板的边缘射出。

已知微粒的电荷量为q、质量为m。

下列说法中正确的是()A.微粒运动的加速度为0B.微粒的电势能减小了mgdC.两极板间的电势差为mgd/qD.M极板的电势高于N极板的电势7、(多选)如图所示,电场中有A、B两点,则下列说法中正确的是()A.电势φA>φB,场强E A>E BB.电势φA>φB,场强E A<E BC.将+q从A点移到B点,电场力做了正功D.将-q分别放在A、B两点时具有的电势能E pA>E pB8、如图所示,虚线为静电场中的等势面1、2、3、4,相邻的等势面之间的电势差相等,其中等势面3的电势为0。

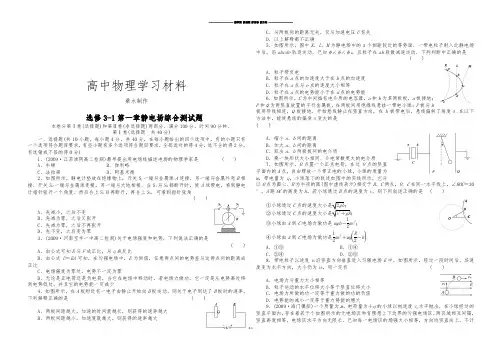

高中物理学习材料桑水制作选修3-1第一章静电场综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．(2009·江苏淮阴高二检测)最早提出用电场线描述电场的物理学家是 ( ) A．牛顿 B．伽利略C．法拉第 D．阿基米德2．如图所示，静电计垫放在绝缘物上，开关S1一端与金属球A连接，另一端与金属外壳B相接．开关S2一端与金属球连接，另一端与大地相接．当S1与S2都断开时，使A球带电，看到静电计指针张开一个角度．然后合上S1后再断开，再合上S2，可看到指针张角( )A．先减小，之后不变B．先减为零，之后又张开C．先减为零，之后不再张开D．先不变，之后变为零3．(2009·河南宝丰一中高二检测)关于电场强度和电势，下列说法正确的是( ) A．由公式可知E与F成正比，与q成反比B．由公式U＝Ed可知，在匀强电场中，E为恒值，任意两点间的电势差与这两点间的距离成正比C．电场强度为零处，电势不一定为零D．无论是正电荷还是负电荷，当它在电场中移动时，若电场力做功，它一定是从电势高处移到电势低处，并且它的电势能一定减少4．如图所示，在A板附近有一电子由静止开始向B板运动，则关于电子到达了B板时的速率，下列解释正确的是( )A．两板间距越大，加速的时间就越长，则获得的速率越大B．两板间距越小，加速度就越大，则获得的速率越大C．与两板间的距离无关，仅与加速电压U有关D．以上解释都不正确5．如图所示，图中K、L、M为静电场中的3个相距较近的等势面．一带电粒子射入此静电场中后，沿abcde轨迹运动．已知φK<φL<φM，且粒子在ab段做减速运动．下列判断中正确的是( )A．粒子带负电B．粒子在a点的加速度大于在b点的加速度C．粒子在a点与e点的速度大小相等D．粒子在a点的电势能小于在d点的电势能6．如图所示，C为中间插有电介质的电容器，a和b为其两极板，a板接地；P和Q为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球；P板与b板用导线相连，Q板接地．开始悬线静止在竖直方向，在b板带电后，悬线偏转了角度α.在以下方法中，能使悬线的偏角α变大的是( )A．缩小a、b间的距离B．加大a、b间的距离C．取出a、b两极板间的电介质D．换一块形状大小相同、介电常数更大的电介质7．如图所示，O点置一个正点电荷，在过O点的竖直平面内的A点，自由释放一个带正电的小球，小球的质量为m，带电量为q，小球落下的轨迹如图中的实线所示，它与以O点为圆心、R为半径的圆(图中虚线表示)相交于B、C两点，O、C在同一水平线上，∠BOC＝30°，A距OC的高度为h，若小球通过B点的速度为v，则下列叙述正确的是( )①小球通过C 点的速度大小是2gh ；②小球通过C点的速度大小是v2＋gR；③小球由A到C电场力做功是mgh－12mv2；④小球由A到C电场力做功是12mv2＋mg⎝⎛⎭⎪⎫R2－h.A．①③ B．①④C．②④ D．②③8．带电粒子以速度v0沿竖直方向垂直进入匀强电场E中，如图所示，经过一段时间后，其速度变为水平方向，大小仍为v0，则一定有( )A．电场力与重力大小相等B．粒子运动的水平位移大小等于竖直位移大小C．电场力所做的功一定等于重力做的功的负值D．电势能的减小一定等于重力势能的增大9．(2009·海门模拟)一个质量为m，电荷量为＋q的小球以初速度v0水平抛出，在小球经过的竖直平面内，存在着若干个如图所示的无电场区和有理想上下边界的匀强电场区，两区域相互间隔，竖直高度相等，电场区水平方向无限长．已知每一电场区的场强大小相等，方向均竖直向上，不计空气阻力，下列说法正确的是( )A ．小球在水平方向一直做匀速直线运动B ．若场强大小等于mg q ，则小球经过每一电场区的时间均相同C ．若场强大小等于2mgq，则小球经过每一无电场区的时间均相同D ．无论场强大小如何，小球通过所有无电场区的时间均相同10．静电透镜是利用电场使电子束会聚或发散的一种装置，其中某部分有静电场的分布如图所示，虚线表示这个静电场在xOy 平面内的一簇等势线，等势线形状相对于Ox 轴、Oy 轴对称．等势线的电势沿x 轴正向增加，且相邻两等势线的电势差相等．一个电子经过P 点(其横坐标为－x 0)时，速度与Ox 轴平行．适当控制实验条件，使该电子通过电场区域时仅在Ox 轴上方运动．在通过电场区域过程中，该电子沿y 方向的分速度v y 随位置坐标x 变化的示意图是 ( )第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，每小题5分，共20分．把答案直接填在横线上)11．(2009·贵州兴义市清华实验中学高二检测)如图，质量为m 的带正电小球A 悬挂在绝缘细线上，且处在场强为E 的匀强电场中，当小球A 静止时细线与竖直方向成30°角，已知电场方向恰使小球受的电场力最小，则小球所带电量为________．12．有一水平方向的匀强电场，场强大小为9×103N/C ，在电场内作一半径为10cm 的圆，圆周上取A 、B 两点，如图所示，连线AO 沿E 方向，BO ⊥AO ，另在圆心O 处放一电量10－8C 的正点电荷，则A 处的场强大小为________；B 处的场强大小和方向为________．13．如图所示，匀强电场水平向左，带正电物块A 沿绝缘水平板向右运动，经P 点时动能为200J ，到Q 点时动能减少了160J ，电势能增加了96J ，则它再回到P 点时的动能为________J.14．密立根油滴实验首先测出了元电荷的数值，其实验装置如图所示，油滴从喷雾器喷出，以某一速度进入水平放置的平行板之间．今有一带负电的油滴，不加电场时，油滴由于受到重力作用加速下落，速率变大，受到的空气阻力也变大，因此油滴很快会以一恒定速率v 1匀速下落．若两板间加一电压，使板间形成向下的电场E ，油滴下落的终极速率为v 2.已知运动中油滴受到的阻力可由斯托克斯公式f ＝6πηrv 计算(其中r 为油滴半径，η为空气粘滞系数)．实验时测出r 、v 1、v 2，E 、η为已知，则(1)油滴的带电量________．(2)经多次测量得到许多油滴的Q 测量值如下表(单位10－19C)6.41 8.01 9.65 11.23 12.83 14.48分析这些数据可知____________．三、论述·计算题(共5小题，共40分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．(7分)如图所示，A 、B 是两个带等量同种电荷的小球，A 固定在竖直放置的10cm 长的绝缘支杆上，B 静止于光滑绝缘的倾角为30°的斜面上且恰与A 等高，若B 的质量为303g ，则B 带电量是多少？(取g ＝10m/s 2)16．(7分)研究表明，地球表面附近的电场强度不为零，假设地球表面附近的电场强度平均值为30N/C ，方向竖直向下，试求地球表面附近每平方米所带的负电荷的电量．17．(8分)如图所示，BC 是半径为R 的1/4圆弧形的光滑且绝缘的轨道，位于竖直平面内，其下端与水平绝缘轨道平滑连接，整个轨道处在水平向左的匀强电场中，电场强度为E .今有一质量为m 、带正电q 的小滑块(体积很小可视为质点)，从C 点由静止释放，滑到水平轨道上的A 点时速度减为零．若已知滑块与水平轨道间的动摩擦因数为μ，求：(1)滑块通过B 点时的速度大小．(2)水平轨道上A 、B 两点之间的距离．18．(8分)如图所示，倾角为θ的斜面AB 是粗糙且绝缘的，AB 长为L ，C 为AB 的中点，在A 、C 之间加一方向垂直斜面向上的匀强电场，与斜面垂直的虚线CD 为电场的边界．现有一质量为m 、电荷量为q 的带正电的小物块(可视为质点)，从B 点开始在B 、C 间以速度v 0沿斜面向下做匀速运动，经过C 后沿斜面匀加速下滑，到达斜面底端A 时的速度大小为v .试求：(1)小物块与斜面间的动摩擦因数μ； (2)匀强电场场强E 的大小． 19．(10分)如图所示为真空示波管的示意图，电子从灯丝K 发出(初速度不计)，经灯丝与A 板间的加速电压U 1加速，从A 板中心孔沿中心线KO 射出，然后进入由两块平行金属板M 、N 形成的偏转电场中(偏转电场可视为匀强电场)，电子进入偏转电场时的速度与电场方向垂直，电子经过偏转电场后打在荧光屏上的P 点．已知M 、N 两板间的电压为U 2，两板间的距离为d ，板长为L 1，板右端到荧光屏的距离为L 2，电子质量为m ，电荷量为e .求：(1)电子穿过A 板时的速度大小； (2)电子从偏转电场射出时的侧移量； (3)P 点到O 点的距离．。

人教版选修3-1 第一章静电场一、单选题1.在x轴上存在与x轴平行的电场，x轴上各点的电势随x点位置变化情况如图所示．图中－x1～x1之间为曲线，且关于纵轴对称，其余均为直线，也关于纵轴对称．下列关于该电场的论述正确的是()A．x轴上各点的场强大小相等B．从－x1到x1场强的大小先减小后增大C．一个带正电的粒子在x1点的电势能大于在－x1点的电势能D．一个带正电的粒子在－x1点的电势能大于在－x2的电势能2.在电场中的某点放入电荷量为－q的试探电荷时，测得该点的电场强度为E；若在该点放入电荷量为＋3q的试探电荷时，此时测得该点的场强为()A．大小为3E，方向和E相反B．大小为E，方向和E相同C．大小为3E，方向和E相同D．大小为E，方向和E相反3.某电场的电场线分布如图所示，下列说法正确的是()A．c点的电场强度大于b点的电场强度B．若将一试探电荷＋q由a点静止释放，它将沿电场线运动到b点C．b点的电场强度大于d点的电场强度D．a点和b点的电场强度的方向相同4.如图所示，在点电荷Q产生的电场中，将两个带正电的试探电荷q1、q2分别置于A、B两点，虚线为等势线．取无穷远处为零电势点，若将q1、q2移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是()A．A点电势大于B点电势B．A、B两点的电场强度相等C．q1的电荷量小于q2的电荷量D．q1在A点的电势能小于q2在B点的电势能5.如图所示，a、b和c表示电场中的三个等势面，a和c的电势分别为φ和φ，a、b的电势差等于b、c的电势差．一带电粒子从等势面a上某处以速度v释放后，仅受电场力作用而运动，经过等势面c时的速率为2v，则它经过等势面b时的速率为()A．vB．·vC．·vD． 1.5v6.正电荷Q周围的电场线如图所示，由图可知，下列判断正确的是（）A．Ea＞EbB．Ea=EbC．Ea＜EbD．无法确定7.某一电解电容器如图甲所示，接入如图乙所示的电路，下列说法正确的是()A．该电容器只有在电压为45 V时，电容才是33 μFB．该电容器能容纳的最大电荷量为3.3×10－5CC．接通电路后，电容器的电容仍是33 μFD．接通电路后，灯泡能持续发亮8.真空中两个点电荷，它们之间的静电力为F，如果将两个点电荷的距离增大为原来的2倍，电量都增大为原来的2倍.它们之间静电力的大小为( )A．F/2B．FC． 2FD． 4F9.A、B两个点电荷间距离恒定，当其他电荷移到A、B附近时，A、B之间的库仑力将() A．可能变大B．可能变小C．一定不变D．不能确定10.如图所示，A是带正电的小球，B是不带电的绝缘导体，设此时B的电势为φ1；用手摸绝缘导体的左端，B的电势变为φ2；放开手后，再将A移走，B的电势又变为φ3；则()A．φ1＝φ2＝φ3B．φ1＞φ2＝φ3C．φ1＞φ2＞φ3D．φ1＜φ2＜φ3二、多选题11.(多选)在两块带等量异性电荷的平行金属板M、N之间，垂直于金属板放置一个原来不带电的金属棒AB，如图所示．当达到静电平衡后，以下说法中正确的是()A．金属棒上A端电势高于B端电势B．金属棒上A、B两端电势相等C．由于静电感应，金属棒的A端带正电荷D．由于静电感应，金属棒的A端带负电荷12.(多选)如图所示，光滑的水平轨道AB与半径为R的光滑的半圆形轨道BCD相切于B点，AB水平轨道部分存在水平向右的匀强电场，半圆形轨道在竖直平面内，B为最低点，D为最高点．一质量为m、带正电的小球从距B点x的位置在电场力的作用下由静止开始沿AB向右运动，恰能通过最高点，则()A．R越大，x越大B．R越大，小球经过B点后瞬间对轨道的压力越大C．m越大，x越小D．m与R同时增大，电场力做功增大13.(多选)空间某一静电场的电势φ随x变化情况如图所示，下列说法中正确的是()A．空间各点场强的方向均与x轴垂直B．电荷沿x轴从O移到x1的过程中，电场力不做功C．正电荷沿x轴从x1移到x2的过程中，电场力做正功，电势能减小D．负电荷沿x轴从x1移到x2的过程中，电场力做负功，电势能增加三、填空题14.如图，A、B、C为一条电场线上的三点，以A点为电势零点，一个质子从A点移到B点和C点静电力分别做功3.2×10－19J和9.6×10－19J，则电场线的方向____________，B、C两点的电势差UBC＝__________ V.15.如图所示，a、b、c表示点电荷电场中的三个等势面，它们的电势分别为φ、φ和φ(φ>0)，该点电荷的电性为________．一带电粒子从等势面a上某处由静止释放，仅受到电场力作用而运动，已知带电粒子经过等势面b时的速率为v，它经过等势面c时的速率为________．16.如图所示，在带电体C的右侧有两个相互接触的金属导体A和B，均放在绝缘支座上．若先将C移走，再把A、B分开，则A电，B电．若先将A、B分开，再移走C，则A电，B 电．17.如图所示，把电荷量为－5×10－9C的电荷，从电场中的A点移到B点，其电势能________(选填“增大”“减小”或“不变”)；若A点的电势φA＝15 V，B点的电势φB＝10 V，则此过程中静电力做的功为________ J.18.如图所示，电场中某一电场线为一直线，线上有A、B、C三个点，电荷q1＝10－8C，从B点移到A点时静电力做了10－7J的功；电荷q2＝－10－8C，在B点的电势能比在C点时大10－7J，那么：(1)比较A、B、C三点的电势高低，由高到低的排序是________；(2)A、C两点间的电势差是________ V；(3)若设B点的电势为零，电荷q2在A点的电势能是________ J.四、计算题19.在方向水平的匀强电场中，一不可伸长的不导电细线一端连着一个质量为m、电荷量为＋q的带电小球，另一端固定于O点．将小球拉起直至细线与场强平行，然后无初速度释放，则小球沿圆弧做往复运动．已知小球摆到最低点的另一侧，此时线与竖直方向的最大夹角为θ(如图)．求：(1)匀强电场的场强；(2)小球经过最低点时细线对小球的拉力．20.示波管的主要结构由电子枪、偏转电极和荧光屏组成．在电子枪中，电子由阴极K发射出来，经加速电场加速，然后通过两对相互垂直的偏转电极形成的电场，发生偏转．其示意图如图(图中只给出一对yy′方向偏转的电极)所示．已知：电子质量为m，电量为e，两个偏转电极间的距离为d，偏转电极边缘到荧光屏的距离为L.没有加偏转电压时，电子从阴极射出后，沿中心线打到荧光屏上的O点时动能是E0.设电子从阴极发射出来时的初速度可以忽略，偏转电场只存在于两个偏转电极之间．求：(1)电子枪中的加速电压U是多少？(2)如果yy′方向的偏转电极加的偏转电压是Uy，电子打到荧光屏上P点时的动能为Et.求电子离开偏转电场时，距中心线的距离sy为多少？21.一个电容器所带的电荷量为4×10－8C，两极板间的电压是2 V，那么这个电容器的电容是多少？如果电容器的电荷量减少了1×10－8C，则板间电压变成多少？答案解析1.【答案】B【解析】φ－x图象的斜率等于电场强度大小，故x轴上的电场强度不同，故A错误；从－x1到x1场强斜率先减小后增大，故场强先减小后增大，故B正确；由图可知，场强方向指向O，根据电场力做功可知，一个带正电的粒子在x1点的电势能等于在－x1点的电势能，故C、D错误.2.【答案】B【解析】当在电场中某点放入电荷量为－q的试探电荷时，测得该点的场强为E，若在同一点放入电荷量为＋3q的试探电荷时，电场强度的大小和方向都不变，即该点的场强大小仍为E，方向与E 相同．3.【答案】C【解析】电场线的疏密表征了电场强度的大小，由题图可知Ea＜Eb，Ed＞Ec，Eb＞Ed，Ea＞Ec，故选项C 正确，选项A错误．由于电场线是曲线，由a点静止释放的正电荷不可能沿电场线运动，故选项B错误．电场线的切线方向为该点电场强度的方向，a点和b点的切线方向不在同一条直线上，故选项D错误．4.【答案】C【解析】由于电场力做负功，所以Q应带负电荷，由负点电荷产生电场的电场线的分布规律可判断出φB>φA，故A项错误；由E＝k，r不相等，所以EA≠EB，B项错误；由φA＝、φB＝，因为WA→∞<WB→∞<0，φA<φB<0，所以>，即q1<q2，故C项正确；由于外力克服电场力做功相等，且无穷远处电势能为零，所以q1在A点的电势能等于q2在B点的电势能，故D项错误．5.【答案】B【解析】由动能定理知从a到c：qUac＝m(4v2－v2)＝1.5mv2＝0.8qφ，设该粒子经过等势面b时的速率为v b，则qUab＝m(v－v2)＝0.4qφ，联立可得：v b＝·v，B正确．6.【答案】A【解析】根据公式E=k可知，E与r的平方成反比，则距点电荷越近处电场强度越大．故A正确，BCD错误．7.【答案】C【解析】无论电容器是否充电，其电容都是33 μF，选项A错误，C正确；该电容器能容纳的最大电荷量Q＝CU≈1.5×10－3C，选项B错误；电容器仅在充电时灯泡发光，充电结束后，灯泡熄灭，选项D错误.8.【答案】B【解析】由库仑定律的公式F=k知，将它们的电量都增大为原来的2倍，它们之间的距离增加为原来的2倍，则它们之间的静电力大小变为，故B正确.9.【答案】C【解析】两个点电荷之间的作用力不因第三个电荷的存在而改变．10.【答案】C【解析】把一个在绝缘支架上不带电的绝缘导体放在带正电的导体A附近，达到静电平衡后，绝缘导体是个等势体．带正电的导体产生的是发散的电场，产生的电场的电场线如图所示，由于沿着电场线电势降低，以无穷远处的电势为零，那么电场中的所有电势都是正值，即φ1＞0；用手摸绝缘导体的左端，手与大地相连，则B的电势为零，即φ2＝0，当放开手后，再将A移走，B带负电，则B的电势小于零，即φ3＜0；所以φ1＞φ2＞φ3，故A、B、D均错误，C正确．11.【答案】BD【解析】达到静电平衡后，导体为等势体，导体上的电势处处相等，所以可以得到φA＝φB，由于正电荷在左边，所以棒A端带负电，B端带正电，所以B、D正确，A、C错误．12.【答案】AD【解析】小球在BCD部分做圆周运动，在D点，mg＝m，小球由B到D的过程中有：－2mgR ＝mv－mv，解得v B＝，R越大，小球经过B点时的速度越大，则x越大，选项A正确；在B点有：F N－mg＝m，解得F N＝6mg，与R无关，选项B错误；由Eqx＝mv，知m、R越大，小球在B点的动能越大，则x越大，电场力做功越多，选项C错误，D正确．13.【答案】CD【解析】因电势有变化，则沿x方向有场强的分量，场强不可能与x轴垂直．故A错误；由O到x1电势降低，电势能变化，必有电场力做功．故B错误；正电荷沿x轴从x1移到x2的过程中，电势降低，则电势能减小，则电场力做正功．故C正确；负电荷从x1移到x2的过程中，电势降低，则电势能增加，电场力做负功．故D正确．14.【答案】从A到C4【解析】质子带正电，从A点移到B点和C点静电力分别做功3.2×10－19J和9.6×10－19J，电场力做正功，说明电场线的方向从A到C；UAB＝；UAC＝；所以UBC＝UAC－UAB＝＝＝4 V.15.【答案】正v【解析】沿着电场线的方向电势降低，由题中关系可知场源电荷为正电荷；由动能定理得q(φa－φb)＝mv2①q(φa－φc)＝mv②由①②得：v c＝v16.【答案】不带；不带；带负；带正【解析】解：若先移走C，此时导体A和B中的电荷又发生中和，不再带电，再把导体A和B分开，同样不再带电，所以此时A不带电，B不带电．先把导体A和B分开，再移走C，导体A和B由于感应起电带上异种电荷，所以此时A带负电，B 带正电．17.【答案】增大－2.5×10－8【解析】负电荷受到的静电力方向逆着电场线的方向，电荷从A点移到B点的过程中，静电力对其做负功，电势能增大；静电力做功WAB＝qUAB＝(－5×10－9)×(15－10) J＝－2.5×10－8J.18.【答案】(1)φC＞φB＞φA(2)－20(3)10－7【解析】从B点移到A点时静电力做正功，电势能减小，根据电荷的电性可以判断A点电势最低，C点电势最高．19.【答案】(1)(2)mg(3－)【解析】设细线长为l，匀强电场的场强为E，因带电小球的电荷量为正，故匀强电场的场强的方向为水平向右．从释放点到左侧最高点，由动能定理有WG＋WE＝ΔE k＝0，故mgl cosθ＝qEl(1＋sinθ)解得E＝(2)设小球运动到最低点的速度为v，此时细线的拉力为F T，由动能定理可得mgl－qEl＝mv2，由牛顿第二定律得F T－mg＝m，联立解得F T＝mg(3－)．20.【答案】(1)(2)【解析】(1)由E0＝eU得：U＝(2)偏转电场的场强为：E＝带电粒子在偏转电场中运动时由动能定理得：Eesy＝Et－E0所以：sy＝＝.21.【答案】2×10－8F 1.75 V【解析】C＝＝F＝2×10－8F又因C＝得ΔU＝＝V＝0.25 V所以U′＝U－ΔU＝2 V－0.25 V＝1.75 V.。

高中物理学习材料桑水制作一、选择题（在每小题给出的四个选项中，有的只有一项是正确的，有的有多个选项正确，全选对的得4分，选对但不全的得2分，选错的得0分，共48分） 1．下述说法正确的是 （ ） A ．根据E = F/q ，可知电场中某点的场强与电场力成正比。

B ．根据E = KQ/r 2，可知点电荷电场中某点的场强与该点电荷的电量Q 成正比。

C ．根据场强叠加原理，可知合电场的场强一定大于分电场的场强。

D ．电场线就是点电荷在电场中的运动轨迹 2.关于电场强度的下列说法中正确的是( )A.电场中某点的场强方向与放入该点的试探电荷所受电场力方向相同B.在等量异种电荷的电场中，两电荷连线中点处的电场强度最大C.在等量异种电荷的电场中，从两电荷连线中点沿其中垂直线向外场强越来越小D.在等量同种电荷的电场中，从两电荷连线中点沿其中垂直线向外场强越来越大3．有一正点电荷只受电场力作用从静电场中的 a 点由静止释放，它沿直线运动到b 点的过程中，动能E k 随位移s 变化的关系图象如右图所示，则该电场的电场线分布应是下图中的（ ）4.两个放在绝缘架上的相同金属球，相距为d ，球的半径比d 小得多，分别带有电荷q 和3q ，相互斥力为3F 。

现将这两个金属球接触，然后仍放回原处，则它们的相互斥力将变为（ ） A ．0 B ．F C ．3F D ．4F5.如图所示，在xOy 平面内有一个以O 为圆心，半径R =0.1m 的圆，P 为圆周上的一点，O ，P 两点连线与x 轴正方向的夹角为θ。

若空间存在沿y 轴负方向的匀强电场，场强大小E =100V/m ，则O 、P 两点的电势差可表示为E ksOA.U OP =-10sin θ(V)B. U OP =10sin θ(V) B. U OP =-10cos θ(V)B. U OP =10cos θ(V)6.如图6，一带负电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹。
