人教版 高二物理 选修3-1 第一章 静电场章末测试题(Word版含解析答案)

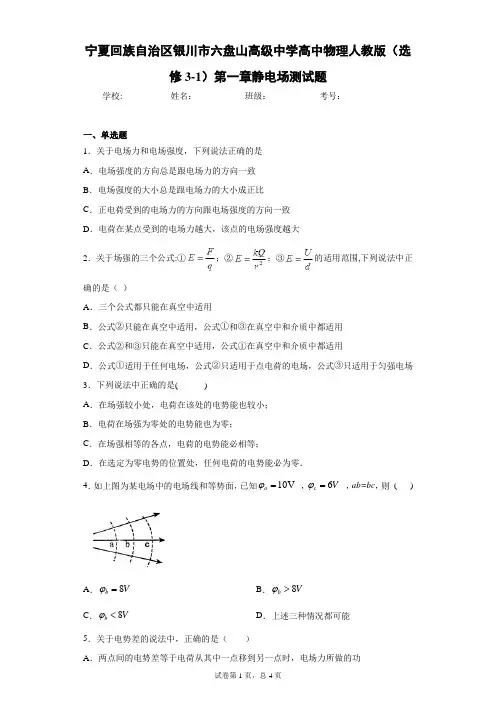

宁夏回族自治区银川市六盘山高级中学高中物理人教版（选修3-1）第一章静电场测试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于电场力和电场强度，下列说法正确的是 A ．电场强度的方向总是跟电场力的方向一致 B ．电场强度的大小总是跟电场力的大小成正比 C ．正电荷受到的电场力的方向跟电场强度的方向一致 D ．电荷在某点受到的电场力越大，该点的电场强度越大 2．关于场强的三个公式:①；②；③的适用范围,下列说法中正确的是（ ）A ．三个公式都只能在真空中适用B ．公式②只能在真空中适用，公式①和③在真空中和介质中都适用C ．公式②和③只能在真空中适用，公式①在真空中和介质中都适用D ．公式①适用于任何电场，公式②只适用于点电荷的电场，公式③只适用于匀强电场 3．下列说法中正确的是( )A ．在场强较小处，电荷在该处的电势能也较小；B ．电荷在场强为零处的电势能也为零；C ．在场强相等的各点，电荷的电势能必相等；D ．在选定为零电势的位置处，任何电荷的电势能必为零．4．如上图为某电场中的电场线和等势面，已知10V a ϕ= ，6c V ϕ= ，ab=bc ，则 ( )A ．8b V ϕ=B ．8b V ϕ>C ．8b V ϕ<D ．上述三种情况都可能5．关于电势差的说法中，正确的是（ ）A ．两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功B．1C电荷从电场中一点移动到另一点，如果电场力做了1J的功，这两点间的电势差就是1VC．在两点间移动电荷时，电场力做功的多少跟这两点间的电势差无关D．两点间的电势差的大小跟放入这两点间的电荷的电量成反比6．四种电场的电场线如图所示．一正电荷q仅在电场力作用下由M点向N点作加速运动，且加速度越来越大．则该电荷所在的电场是图中的（）A．B．C．D．7．某带电粒子仅在电场力作用下由A 点运动到B点。

物理3-1《静电场》测试题序号 1 2 3 4 5 6 7 8 9 10 11 12 答案在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分。

1．关于元电荷下列说法正确的是（ ）A ．元电荷实际上是指电子和质子本身B ．所有带电体的电荷量一定等于元电荷的整数倍C ．元电荷的值通常取作e = 1.60×10-19CD ．电荷量e 的数值最早是由美国科学家密立根用实验测得的2．在一个点电荷形成的电场中，关于电场强度和电势的说法中正确的是（ ）A ．任何两点的电场强度都不相同B ．可以找到很多电场强度相同的点C ．任何两点的电势都不相等D ．可以找到很多电势相等的点3．如图所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到c ，a 、b 间距离等于b 、c 间距离，用φa 、φb 、φc 和E a 、E b 、E c 分别表示a 、b 、c 三点的电势和场强，可以判定（ ）A ．φa ＞φb ＞φcB ．E a ＞E b ＞E cC ．φa –φb =φb –φcD ．E a = E b = E c4．如图所示，M 、N 两点分别放置两个等量种异电荷，A 为它们连线的中点，B 为连线上靠近N 的一点，C 为连线的中垂线上处于A 点上方的一点，在A 、B 、C 三点中 （ ）A ．场强最小的点是A 点，电势最高的点是B 点 B ．场强最小的点是A 点，电势最高的点是C 点 C ．场强最小的点是C 点，电势最高的点是B 点D ．场强最小的点是C 点，电势最高的点是A 点5．如图所示．在点电荷Q 的电场中，已知a 、b 两点在同一等势面上，c 、d 两点在同一等势面上，甲、乙两个带电粒子的运动轨迹分别为曲线acb 和adb ，两粒子经过a 点时具有相同的动能，由此判断 （ ）A ．甲粒子经过c 点时与乙粒子经过d 点时具有相同的动能B ．甲、乙两粒子带异种电荷C ．若取无穷远处为零电势，则甲粒子经过c 点时的电势能小于乙粒子经过d 点时的电势能D ．两粒子经过b 点时具有相同的动能6．如图所示的直线是真空中某电场的一条电场线，A 、B 是这条直线上的两点，一带正电粒子以速度v A 经过A 点向B 点运动，经过一段时间后，粒子以速度v B 经过B 点，且v B 与v A 方向相反，不计粒子重力，下面说法正确的是 （ ）A ．A 点的场强一定大于B 点的场强B ．A 点的电势一定高于B 点的电势C ．粒子在A 点的速度一定小于在B 点的速度D ．粒子在A 点的电势能一定小于在B 点的电势能7．电场中有A 、B 两点，把某点电荷从A 点移到B 点的过程中，电场力对该荷做了负功．则下列说法正确的是 （ ） A ．该电荷是正电荷，且电势能减少 B ．该电荷是正电荷，且电势能增加 C ．该电荷是负电荷，且电势能增加 D ．电荷的电势能增加，但不能判断是正电荷还是负电荷8．光滑水平面上有一边长为L 的正方形区域处在场强为E 的匀强电场中，电场方向与正方形一边平行。

高二物理（人教版）选修3-1单元测试卷：第一章静电场学校:___________姓名：___________班级：___________考号：___________一、多选题1．两个完全相同的金属球A和B带电荷量之比为1∶7，相距为r，两者接触一下放回原来的位置，则后来两小球之间的库仑力大小与原来之比是（）A．3∶7 B．4∶7 C．9∶7 D．16∶72．一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷(电量很小)固定在P点，如图所示。

以E表示两极板间的场强，U表示电容器的电压，ε表示正电荷在P点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置，则（）A．U变小，E不变B．E变大，ε变大C．U变小，ε不变D．U不变，ε不变3．如图所示，在真空中的A、B两点分别放置等量异种点电荷，在A、B两点间取一正五角星形路径abcdefghija，五角星的中心O与A、B的中点重合，其中af连线与AB 连线垂直．现有一电子沿该路径逆时针移动一周，下列正确的是（）A．g点和e点的电场强度相同B．a点和f点的电势相等C．电子从e点移到f点的过程中，电场力做负功，电势能增加D．若A、B两点处点电荷电荷量都变为原来2倍，则A、B连线中点O点场强变为原来的2倍4．某同学设计了一种静电除尘装置,如图甲所示，其中有一长为L、宽为b、高为d的矩形通道,其前、后面板为绝缘材料,上、下面板为金属材料．图乙是装置的截面图,上、下两板与电压恒为U的高压直流电源相连．带负电的尘埃被吸入矩形通道的水平速度为v0,当碰到下板后其所带电荷被中和,同时被收集．将被收集尘埃的数量与进入矩形通道尘埃的数量的比值称为除尘率．不计尘埃的重力及尘埃之间的相互作用．要增大除尘率,则下列措施可行的是：（）A．只增大电压U B．只增大高度dC．只增大长度L D．只增大尘埃被吸入水平速度v0 5．a、b、c三个相同带电粒子由同一点垂直场强方向进入偏转电场，其轨迹如图所示，其中b恰好飞出电场，由此可以肯定（）A．b和c同时飞离电场B．进入电场时，c的速度最大，a的速度最小C．动能的增量相比，c的最小，a和b的一样大D．在b飞离电场的同时，a刚好打在负极板上6．如图，a、b、c是等边三角形的三个顶点．在a点和b点放置两个点电荷，且a所带的电荷量比b所带的电荷量小．若c点的电场强度可用图中四条有向线段中的一条来表示，下列说法可能正确的是：（）A．若a点放正点电荷，b点放负点电荷，c点的电场强度为1EB．若a点放正点电荷，b点放负点电荷，c点的电场强度为2EC．若a点放负点电荷，b点放正点电荷，c点的电场强度为3ED．若a点放负点电荷，b点放正点电荷，c点的电场强度为4E二、单选题7．如图所示，两块水平放置的平行正对的金属板a、b与电池相连，在距离两板等远的M点有一个带电液滴处于静止状态．若b板不动，将a板向下平移一小段距离，但仍在M点上方，稳定后，下列说法中正确的是()A ．液滴将加速向下运动B ．M 点电势升高，液滴在M 点时电势能将减小C ．M 点的电场强度变小了D ．在a 板移动前后两种情况下，若将液滴从a 板移到b 板，电场力做功不同8．如图所示，质子1(1H)和α粒子4(2He)）以相同的初动能垂直射入偏转电场（不计粒子重力），则这两个粒子射出电场时的偏转位移y 之比为（ ）A ．1:1B ．1:2C ．2:1D ．1:49．如图所示，A B 、在同一水平线上，M 是以AB 为直径的半圆周上的一点，MA 与AB 的夹角为α．在A 、B 两点分别固定有电荷量为12Q Q 、的两个负、正点电荷，且整个空间存在水平方向的匀强电场．现有一个带正电的微粒（视为点电荷，且重力忽略不计）在M 点恰好平衡．则以下正确的是： （ ）A ．312Q tan Q α=B ．212Q tan Q α=C ．321Q tan Q α=D ．221Q tan Q α=10．一带正电粒子仅在电场力作用下从A 点经B 、C 运动到D 点，其v －t 图象如图所示， 则下列说法中正确的是：（ ）A ．A 处的电场强度一定小于B 处的电场强度 B ．A 处的电势一定小于在B 处的电势C．CD间各点电场强度和电势都为零D．AB两点间的电势差等于CB两点间的电势差11．如图所示，带箭头的线表示某一电场的电场线．在电场力作用下，一带电粒子(不计重力)经A点飞向B点，径迹如图中虚线所示，下列说法正确的是( )A．粒子带正电B．粒子在A点加速度大C．粒子在B点动能大D．A、B两点相比，粒子在B点电势能较高12．喷墨打印机的简化模型如图所示，重力可忽略的墨汁微滴，经带电室带负电后，以速度v垂直匀强电场飞入极板间，最终打在纸上，则微滴在极板间电场中A．向负极板偏转B．电势能逐渐增大C．运动轨迹是抛物线D．运动轨迹与带电量无关三、解答题13．在如图所示的匀强电场中，有A、B两点，且A、B两点间的距离为x=0.20 m，已知AB连线与电场线夹角为θ=60°，今把一电荷量q=2×10-8C的正检验电荷放入该匀强电场中，其受到的电场力的大小为F=4.0×10-4 N，方向水平向左．求：（1）电场强度E的大小和方向；（2）若把该检验电荷从A点移到B点，电势能变化了多少；（3）若A点为零电势点，B点电势为多少．14．如图所示，有一质子（质量为m，电荷量为e）由静止开始经电压为U1的电场加速后，进入两块板间距离为d，板间电压为U2的平行金属板间，若质子从两板正中间垂直电场方向射入偏转电场，并且恰能从下板右边缘穿出电场。

第一章 静电场 单元综合评估(A 卷)1．对电容C ＝Q U，以下说法正确的是( ) A ．电容器带电荷量越大，电容就越大B ．对于固定电容器，它的带电荷量跟它两极板间所加电压的比值保持不变C ．可变电容器的带电荷量跟加在两极板间的电压成反比D ．如果一个电容器没有电压，就没有带电荷量，也就没有电容解析： 电容量与带电荷量及两极间电压无关．答案： B2．如下图所示的真空空间中，仅在正方体中的黑点处存在着电荷量大小相等的点电荷，则图中a 、b 两点电场强度和电势均相同的是( )解析： C 图中a 、b 两点处在＋q 、－q 连线的中垂线上，且关于两电荷连线对称分布，电场强度和电势均相同．答案： C 3．在静电场中，将一电子由a 点移到b 点，电场力做功5 eV ，则下列结论错误的是( )A ．电场强度的方向一定是由b 到aB ．a 、b 两点间的电压是5 VC ．电子的电势能减少了5 eVD ．因零电势点未确定，故不能确定a 、b 两点的电势解析： 由U ab ＝W ab q ＝5 eV －e＝－5 V 知a 、b 两点间的电势差为－5 V ，即电压为5 V ，但电场强度方向不一定由b 到a ，所以A 错．电场力对电荷做功5 eV ，其电势能一定减少了5 eV ，而零电势点未确定，我们只能确定a 、b 两点间的电势差，无法确定a 、b 两点的电势，所以，C 、D 对，本题应选A. 答案： A4．两块水平放置的平行金属板，带等量异种电荷，一个带电油滴恰悬浮在平行板间．如果使油滴产生大小等于g 2的加速度，两板电荷量应是原来的( ) A ．2倍 B.12 C.32倍 D.23答案： BC5．如下图所示，A 、B 、C 、D 、E 是半径为r 的圆周上等间距的五个点，在这些点上各固定一个点电荷，除A 点处的电荷量为－q 外，其余各点处的电荷量均为＋q ，则圆心O 处( )A ．场强大小为kqr 2，方向沿OA 方向 B ．场强大小为kq r 2，方向沿AO 方向C ．场强大小为2kq r 2，方向沿OA 方向D ．场强大小为2kq r 2，方向沿AO 方向答案： C6.Q 1、Q 2为两个带电质点，带正电的检验电荷q 沿中垂线向上移动时，q 在各点所受Q 1、Q 2作用力的合力大小和方向如图中细线所示(力的方向都是向左侧)，由此可以判断( )A ．Q 2可能带负电荷B ．Q 1、Q 2可能为等量异种电荷C ．Q 2电荷量一定大于Q 1的电荷量D ．中垂线上的各点电势相等解析： 由图可知带正电的检验电荷受到两个电荷的库仑力的合力方向为左上方或左下方，所以Q 2一定带正电荷，Q 1可能带正电荷也可能带负电荷，且Q 2>Q 1，选项A 、B 、D 错，C 正确．答案： C7．如下图所示，水平天花板下用长度相同的绝缘细线悬挂起来的两个相同的带电介质小球a 、b ，左边放一个带正电的固定球＋Q 时，两悬球都保持竖直方向．下面说法正确的是( )A ．a 球带正电，b 球带正电，并且a 球带电荷量较大B ．a 球带负电，b 球带正电，并且a 球带电荷量较小C ．a 球带负电，b 球带正电，并且a 球带电荷量较大D ．a 球带正电，b 球带负电，并且a 球带电荷量较小解析： 要使ab 平衡，必须有a 带负电，b 带正电，且a 球带电较少，故应选B. 答案： B8.如右图所示，AB 是某点电荷电场中一条电场线，在电场线上P 处自由释放一个负试探电荷时，它沿直线向B 点处运动，对此现象下列判断正确的是(不计电荷重力)( )A ．电荷向B 做匀加速运动B ．电荷向B 做加速度越来越小的运动C ．电荷向B 做加速度越来越大的运动D ．电荷向B 做加速运动，加速度的变化情况不能确定解析： 从静止起动的负电荷向B 运动，说明它受电场力向B ，负电荷受的电场力方向与电场强度的方向相反，可知此电场线的指向应从B →A ，这就有两个可能性：一是B 处有正点电荷为场源，则越靠近B 处场强越大，负电荷会受到越来越大的电场力，加速度应越来越大；二是A 处有负点电荷为场源，则越远离A 时场强越小，负试探电荷受到的电场力越来越小，加速度越来越小，故正确答案为D. 答案： D9．细胞膜也称生物膜或质膜．是由类脂、蛋白质和糖类组成．质膜中的类脂也称膜脂，是质膜的基本骨架，膜蛋白质是膜功能的主要体现者．如果细胞膜的厚度约等于800 nm(1 nm ＝10－9 m)，当膜的内外层间的电压达到0.4 V 时，即可让一价钠离子渗透．设细胞膜内的电场为匀强电场，则钠离子在渗透时( )A ．膜内电场强度约为5×105 V/mB ．膜内电场强度约为2×105 V/mC ．每个钠离子沿电场方向透过膜时电场力做功约为6.4×10－20 JD ．每个钠离子沿电场方向透过膜时电场力做功约为1.6×10－19 J解析： 根据E ＝U d ＝0.4800×10－9 V/m ＝5×105 V/m ，A 正确，B 错误；W ＝Uq ＝0.4×1.6×10－19 J ＝6.4×10－20 J ，C 正确，D 错误．答案： AC10．如下图为一匀强电场，某带电粒子从A 点运动到B 点．在这一运动过程中克服重力做的功为2.0 J ，电场力做的功为1.5 J ．则下列说法正确的是( )A ．粒子带负电B ．粒子在A 点的电势能比在B 点少1.5 JC ．粒子在A 点的动能比在B 点多0.5 JD ．粒子在A 点的机械能比在B 点少1.5 J解析： 粒子从A 点运动到B 点，电场力做正功，且沿着电场线，故粒子带正电，所以选项A 错；粒子从A 点运动到B 点，电场力做正功，电势能减少，故粒子在A 点的电势能比在B 点多1.5 J ，故选项B 错；由动能定理，W G ＋W 电＝ΔE k ，－2.0 J ＋1.5 J ＝E k B －E k A ，所以选项C 对；由其他力(在这里指电场力)做功等于机械能的增加，所以选项D 对．答案： CD11．如下图所示，在一个水平方向(平行纸面方向)的匀强电场中．用上端固定，长为L 的绝缘细线，拴一质量为m 、电荷量为q 的小球，开始时将细线拉至水平至A 点，突然松开后，小球由静止开始向下摆动，当细线转过60°角到B 点时，速度恰好为零，求A 、B 两点间的电势差U AB 的大小．解析： 带电小球由A 运动到B 的过程中，由动能定理得mgL sin 60°＋qU AB ＝0，则U AB ＝－mgL sin 60°q ＝－3mgL 2q. 答案： 3mgL 2q 12．把带电荷量2×10－8 C 的正点电荷从无限远处移到电场中A 点，要克服电场力做功8×10－6 J ，若把该电荷从无限远处移到电场中B 点，需克服电场力做功2×10－6 J ，求： (1)A 点的电势；(2)A 、B 两点的电势差；(3)把2×10－5 C 的负电荷由A 点移到B 点电场力做的功． 解析： (1)正点电荷从无限远处移到电场中A 点，要克服电场力做功8×10－6 J ，所以E p A ＝8×10－6 J ． φA ＝E p A q ＝8×10－62×10－8＝400 V ， (2)E p B ＝2×10－6J ，φB ＝E p B q ＝2×10－62×108＝100 V ．由电势差定义：U AB ＝φA －φB ＝300 V . (3)把2×10－5 C 的负电荷由A 点移到B 点电场力做的功为：W AB ＝qU AB ＝－2×10－5×300 J ＝－6×10－3 J. 答案： (1)400 V (2)300 V (3)－6×10－3 J 14.一束电子流在经U ＝5 000 V 的加速电压加速后，在距两极板等距离处垂直进入平行板间的匀强电场，如右图所示，若两板间距离d ＝1.0 cm ，板长l ＝5.0 cm ，那么，要使电子能从平行板间飞出，两个极板上最大能加多大电压？解析： 加速过程中，由动能定理得eU ＝12m v 02① 进入偏转电场，电子在平行于板面的方向上做匀速运动l ＝v 0t .②在垂直于板面的方向做匀加速直线运动，加速度a ＝F m ＝eU ′dm.③ 偏距y ＝12at 2④ 能飞出的条件为y ≤d 2.⑤ 解①～⑤式得U ′≤2Ud 2l 2＝2×5 000×(1.0×10－2)2(5.0×10－2)2 V ＝4.0×102 V. 即要使电子能飞出，所加电压最大为400 V.答案： 400 V单元综合评估(B 卷)1．带正电荷的小球只受到电场力作用从静止开始运动，它在任意一段时间内( )A ．一定沿电场线由高电势处向低电势处运动B ．一定沿电场线由低电势处向高电势处运动C ．不一定沿电场线运动，但一定由高电势处向低电势处运动D ．不一定沿电场线运动，也不一定由高电势处向低电势处运动解析： 带正电荷的小球只受到电场力作用从静止开始运动，电场力一定做正功，由于电场的性质不知，所以不一定沿电场线运动，由U AB ＝W AB q知，U AB ＞0，所以运动过程中电势一定降低，故选C. 答案： C 2．使两个完全相同的金属小球(均可视为点电荷)分别带上－3Q 和＋5Q 的电荷后，将它们固定在相距为a 的两点，它们之间库仑力的大小为F 1.现用绝缘工具使两小球相互接触后，再将它们固定在相距为2a 的两点，它们之间库仑力的大小为F 2.则F 1与F 2之比为( )A ．2∶1B ．4∶1C ．16∶1D ．60∶1解析： 两个完全相同的金属小球相互接触后，带电荷量均为＋Q ，距离变为原来的两倍，根据库仑定律可知选项D 正确．答案： D3．A 、B 、C 是匀强电场中的三个点，各点电势φA ＝10 V ，φB ＝2 V ，φC ＝6 V ，A 、B 、C 三点在同一平面上，如图所示，关于A 、B 、C 三点的位置及电场强度的方向表示正确的是( )解析： 根据电场线和等势面垂直的关系和沿电场方向电势降低，可以判断D 选项正确．答案： D4．电场中有A 、B 两点，A 点的电势φA ＝30 V ，B 点的电势φB ＝10 V ，一个电子由A 点运动到B 点的过程中，下列说法中正确的是( )A ．电场力对电子做功20 eV ，电子的电势能减少了20 eVB ．电力克服电场力做功20 eV ，电子的电势能减少了20 eVC ．电场力对电子做功20 eV ，电子的电势能增加了20 eVD ．电子克服电场力做功20 eV ，电子的电势能增加了20 eV解析： W AB ＝qU AB ＝－20 eV ，根据电场力做功与电势能变化的关系可知选项D 正确．答案： D5．如下图所示，正电荷q 在电场中由P 向Q 做加速运动，而且加速度越来越大，由此可以判定，它所在的电场是图中的( )解析： 正电荷受力的方向和电场强度方向相同，电场线越密的地方电荷受力越大，根据牛顿第二定律，电荷的加速度也就越大，所以根据题意，Q 点的电场线应比P 点的电场线密，故选项A 、B 错误；又由于电荷做加速运动，所以选项C 错误，选项D 正确．答案： D6．如下图所示，电路中A 、B 为两块竖直放置的金属板，C 是一只静电计，开关S 合上后，静电计指针张开一个角度，下述做法可使静电计指针张角增大的是( )A ．使A 、B 两板靠近一些B ．使A 、B 两板正对面积减小一些C ．断开S 后，使B 板向右平移一些D ．断开S 后，使A 、B 正对面积减小一些解析： 静电计显示的是A 、B 两极板间的电压，指针张角越大，表示两板间的电压越高．当合上S 后，A 、B 两板与电源两极相连，板间电压等于电源电压不变，静电计指针张角不变；当断开S 后，板间距离增大，正对面积减小，都将使A 、B 两板间的电容变小，而电容器所带的电荷量不变，由C ＝Q U可知，板间电压U 增大，从而静电计指针张角增大．所以本题的正确答案是C 、D.答案： CD7.如右图所示，光滑绝缘水平面上有三个带电小球a ，b ，c (可视为点电荷)，三球沿一条直线摆放，仅在它们之间的静电力作用下静止，则以下判断正确的是( )A ．a 对b 的静电力一定是引力B ．a 对b 的静电力可能是斥力C ．a 的电量可能比b 少D ．a 的电量一定比b 多解析由三个电荷平衡的规律“三点共线，两同夹异，两大夹小，近小远大”可知，a 和c 一定是同种电荷，a 和b 一定是异种电荷，并且a 的电量一定比b 的带电量要多，这样c 才可能平衡，所以本题正确答案应选A 、D.8．如下图所示，图中实线表示一匀强电场的电场线，一带负电荷的粒子射入电场，虚线是它的运动轨迹，a 、b 是轨迹上的两点，若粒子所受重力不计，则下列判断正确的是( )A ．电场线方向向下B ．粒子一定从a 点运动到b 点C ．a 点电势比b 点电势高D ．粒子在a 点的电势能大于在b 点的电势能解析： 无论粒子从a 点或者从b 点射入电场，由于运动轨迹向下弯曲，说明粒子受电场力方向向下，可判断电场线的方向向上而不是向下，A 错误；粒子既可以从a 点运动到b 点，也可以从b 点运动到a 点，B 错误；由于顺着电场线方向电势在降低，故有φa ＜φb ，C 错误；负电荷逆着电场方向运动时电势能减少，顺着电场方向运动时电势能增加，因而粒子在a 点的电势能大于在b 点的电势能，D 正确．答案： D9．示波管是一种多功能电学仪器，它的工作原理可以等效成下列情况：如下图所示，真空室中电极K 发出电子(初速度不计)，经过电压为U 1的加速电场后，由小孔S 沿水平金属板A 、B 间的中心线射入板中．金属板长为L ，相距为d ，当A 、B 间电压为U 2时电子偏离中心线飞出电场打到荧光屏上而显示亮点．已知电子的质量为m 、电荷量为e ，不计电子重力，下列情况中一定能使亮点偏离中心距离变大的是( )A ．U 1变大，U 2变大B ．U 1变小，U 2变大C ．U 1变大，U 2变小D ．U 1变小，U 2变小解析： 当电子离开偏转电场时速度的反向延长线一定经过偏转电场中水平位移的中点，所以电子离开偏转电场时偏转角度越大(偏转距离越大)，亮点距离中心就越远．设电子经过U 1加速后速度为v 0，离开偏转电场时侧向速度为v y .根据题意得：eU 1＝12m v 02① 电子在A 、B 间做类平抛运动，当其离开偏转电场时侧向速度为v y ＝at ＝eU 2md ·L v 0.② 结合①②式，速度的偏转角θ满足：tan θ＝v y v 0＝U 2L 2dU 1. 显然，欲使θ变大，应该增大U 2、L ，或者减小U 1、d .正确选项是B. 答案： B10．下图中虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M 、N 质量相等，所带电荷的绝对值也相等．现将M 、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如右图中两条实线所示．点a 、b 、c 为实线与虚线的交点．已知O 点电势高于c 点，若不计重力，则( )A ．M 带负电荷，N 带正电荷B ．N 在a 点的速度与M 在c 点的速度大小相同C ．N 在从O 点运动至a 点的过程中克服电场力做功D ．M 在从O 点运动至b 点的过程中，电场力对它做的功等于零解析： 因为O 点电势高于c 点电势，可知场强方向竖直向下，正电荷受到的电场力向下，负电荷受到的电场力向上，可知M 是正电荷，N 是负电荷，故A 错，M 运动到c 点电场力做正功，N 运动到a 点电场力也做正功，且M 、N 电量荷相等，匀强电场相等距离的等势线间的电势差也相等，所以做功相等，选项B 正确、C 错；由于O 、b 点在同一等势面上，故M 在从O 点运动到b 点的过程中电场力做功为零，选项D 正确．答案： BD11．如图所示，两块竖直放置的平行金属板A 、B 相距为d ，两板间电压为U ，一质量为m 的带电小球从两板间的M 点开始以竖直向上的初速度v 0运动，当它到达电场中的N 点时速度变为水平方向，大小变为2v 0，求M 、N 两点间的电势差和电场力对带电小球所做的功．(不计带电小球对金属板上的电荷均匀分布的影响，设重力加速度为g )解析： 带电小球从M 点运动到N 点的过程中，在竖直方向上仅受重力作用，从初速度v 0匀减速到零，水平方向上仅受电场力作用，速度从零匀加速到2v 0.竖直位移：h ＝v 022g ， 水平位移：x ＝2v 02·t ，又h ＝v 02t ，所以：x ＝2h ＝v 02g，所以M 、N 两点间的电势差U MN ＝U d ·x ＝U v 02dg .从M 点运动到N 点的过程中，由动能定理得：W E ＋W G ＝12m v N 2－12m v 02，又W G ＝－mgh ＝－12m v 02，所以W E ＝2m v 02. 答案： U MN ＝U v 02dg W ＝2m v 0212．如下图所示，有一水平向左的匀强电场，场强为E ＝1.25×104 N/C ，一根长L ＝1.5 m 、与水平方向的夹角为θ＝37°的光滑绝缘细直杆MN 固定在电场中，杆的下端M 固定一个带电小球A ，电荷量Q ＝＋4.5×10－6 C ；另一带电小球B 穿在杆上可自由滑动，电荷量q ＝＋1.0×10－6 C ，质量m ＝1.0×10－2 kg.现将小球B 从杆的上端N 静止释放，小球B 开始运动．(静电力常量k ＝9.0×109 N·m 2/C 2，取g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8)求：(1)小球B 开始运动时的加速度为多大？(2)小球B 的速度最大时，与M 端的距离r 为多大？解析： (1)开始运动时小球B 受重力、库仑力、杆的弹力和电场力，沿杆方向运动，由牛顿第二定律得mg sin θ－kQq L 2－qE cos θ＝ma ① 解得：a ＝g sin θ－kQq mL 2－qE cos θm② 代入数据解得：a ＝3.2 m/s 2.③ (2)小球B 速度最大时合力为零，即mg sin θ－kQq r 2－qE cos θ＝0④ 解得：r ＝kQq mg sin θ－qE cos θ⑤ 代入数据解得：r ＝0.9 m.答案： (1)3.2 m/s 2 (2)0.9 m。

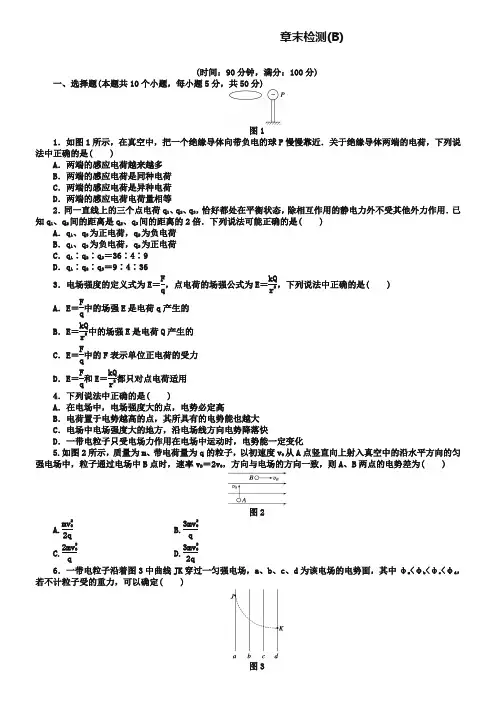

章末检测(B)(时间：90分钟，满分：100分)一、选择题(本题共10个小题，每小题5分，共50分)图11．如图1所示，在真空中，把一个绝缘导体向带负电的球P 慢慢靠近．关于绝缘导体两端的电荷，下列说法中正确的是( )A ．两端的感应电荷越来越多B ．两端的感应电荷是同种电荷C ．两端的感应电荷是异种电荷D ．两端的感应电荷电荷量相等 2．同一直线上的三个点电荷q 1、q 2、q 3，恰好都处在平衡状态，除相互作用的静电力外不受其他外力作用．已知q 1、q 2间的距离是q 2、q 3间的距离的2倍．下列说法可能正确的是( )A ．q 1、q 3为正电荷，q 2为负电荷B ．q 1、q 3为负电荷，q 2为正电荷C ．q 1∶q 2∶q 3＝36∶4∶9D ．q 1∶q 2∶q 3＝9∶4∶363．电场强度的定义式为E ＝F q ，点电荷的场强公式为E ＝kQr2，下列说法中正确的是( )A ．E ＝Fq 中的场强E 是电荷q 产生的B ．E ＝kQr 2中的场强E 是电荷Q 产生的C ．E ＝Fq 中的F 表示单位正电荷的受力D ．E ＝F q 和E ＝kQr2都只对点电荷适用4．下列说法中正确的是( )A ．在电场中，电场强度大的点，电势必定高B ．电荷置于电势越高的点，其所具有的电势能也越大C ．电场中电场强度大的地方，沿电场线方向电势降落快D ．一带电粒子只受电场力作用在电场中运动时，电势能一定变化5.如图2所示，质量为m 、带电荷量为q 的粒子，以初速度v 0从A 点竖直向上射入真空中的沿水平方向的匀强电场中，粒子通过电场中B 点时，速率v B ＝2v 0，方向与电场的方向一致，则A 、B 两点的电势差为( )图2A.mv 202q B.3mv 20q C.2mv 20q D.3mv 202q6．一带电粒子沿着图3中曲线JK 穿过一匀强电场，a 、b 、c 、d 为该电场的电势面，其中φa <φb <φc <φd ，若不计粒子受的重力，可以确定( )图3A ．该粒子带正电B ．该粒子带负电C ．从J 到K 粒子的电势能增加D ．粒子从J 到K 运动过程中的动能与电势能之和不变7. 如图4所示，导体球A 与导体球壳B 同心，原来都不带电，也不接地，设M 、N 两点的场强大小为E M 和E N ，下列说法中正确的是( )图4A ．若使A 带电，则E M ≠0，E N ＝0B ．若使B 带电，则E M ＝0，E N ≠0C ．若使A 、B 两球分别带上等量异种电荷，则E M ≠0，E N ＝0D ．若使A 球带电，B 球接地，则E M ＝0，E N ＝0图58．如图5所示，平行板电容器的两个极板为A 、B ，B 极板接地，A 极板带有电荷量＋Q ，板间电场有一固定点P ，若将B 极板固定，A 极板下移一些，或者将A 极板固定，B 极板上移一些，在这两种情况下，以下说法正确的是( )A ．A 极板下移时，P 点的电场强度不变，P 点电势不变B ．A 极板下移时，P 点的电场强度不变，P 点电势升高C ．B 极板上移时，P 点的电场强度不变，P 点电势降低D ．B 极板上移时，P 点的电场强度减小，P 点电势降低9. 如图6所示，一个质量为m 、带电荷量为q 的粒子，从两平行板左侧中点沿垂直场强方向射入，当入射速度为v 时，恰好穿过电场而不碰金属板．要使粒子的入射速度变为v2仍能恰好穿过电场，则必须再使( )图6A ．粒子的电荷量变为原来的14B ．两板间电压减为原来的12C ．两板间距离变为原来的4倍D ．两板间距离变为原来的2倍10. 如图7所示，两块水平放置的平行正对的金属板a 、b 与电源E 相连，在距离两板等距离的M 点有一个带电液滴处于静止状态．若将b 板向上平移一小段距离，但仍在M 点下方，稳定后，下列说法中正确的是( )图7①液滴将加速向下运动 ②M 点电势升高 ③带电液滴在M 点的电势能增大 ④在b 板移动前后两种情况下，若将液滴从a 板移到b 板，电场力做功相同A姓 二、填空题(本题共2个小题，满分12分)11．(6分)图8如图8所示，电场中某一电场线为一直线，线上有A 、B 、C 三个点，电荷q 1＝10－8C ，从B 点移到A 点时静电力做了10－7 J的功；电荷q2＝－10－8 C，在B点的电势能比在C点时大10－7 J，那么：(1)比较A、B、C三点的电势高低，由高到低的排序是__________；(2)A、C两点间的电势差是________V；(3)若设B点的电势为零，电荷q2在A点的电势能是________J.12．(6分) 如图9所示，E板上发射的电子初速度为零，两电源的电压分别为45 V、30 V，A、B两板上有小孔O A、O B，则电子经过O A、O B孔以及到达C板的动能分别为：E kA＝________eV，E kB＝________eV，E kC＝________eV.图9三、计算题(本题共4个小题，满分38分)13．(8分)半径相同的两金属小球A、B带有相同的电荷量，相隔一定的距离，今让第三个半径相同的不带电金属小球C，先后与A、B接触后移开．(1)若A、B两球带同种电荷时，接触后两球的电荷量之比为多大？(2)若A、B两球带异种电荷时，接触后两球的电荷量之比为多大？14．(8分)有一个带电荷量q＝－3×10－6C的点电荷，从某电场中的A点移到B点，电荷克服静电力做6×10－4 J的功，从B点移到C点，静电力对电荷做9×10－4 J的功，问：(1)AB、BC、CA间电势差各为多少？(2)如以B点电势为零，则A、C两点的电势各为多少？电荷在A、C两点的电势能各为多少？15．(10分) 如图10所示，匀强电场的电场线与AC平行，把带电荷量10－8 C的负电荷从A移至B的过程中，电场力做功6×10－8 J，AB长6 cm，AB与AC的夹角为60°.求：(1)场强方向；(2)设B处电势为1 V，则A处电势为多少；(3)A处的场强大小；(4)电子在A点的电势能．图1016.(12分) 如图11所示，在绝缘水平面上，相距为L 的A 、B 两处分别固定着两个带电量相等的正电荷，a 、b 是AB 连线上的两点，其中Aa ＝Bb ＝L/4，O 为AB 连线的中点，一质量为m 、带电荷量为＋q 的小滑块(可以看作质点)以初动能E 0从a 点出发，沿直线AB 向b 点运动，其中小滑块第一次经过O 点的动能为初动能的n 倍(n ＞1)，到达b 点时动能恰好为零，小滑块最终停在O 点，求：图11(1)小滑块与水平面间的动摩擦因数； (2)O 、b 两点间的电势差U Ob ； (3) 小滑块运动的总路程．第一章 静电场 章末检测(B) 答案 1．ACD [由于导体内有大量可以自由移动的电子，当带负电的球P 慢慢靠近它时，由于同种电荷相互排斥，导体上靠近P 的一端的电子被排斥到远端，从而显出正电荷，远离P 的一端带上了等量的负电荷．导体离P 球距离越近，电子被排斥得越多，感应电荷越多．]2．ABC3．B [公式E ＝F q 是电场强度的定义式，适用于任何电场，q 为试探电荷的电荷量，E ＝k Qr2仅适用于计算点电荷的场强，Q 为场源点电荷的电荷量．]4．C [电场中电势的高低具有相对意义，与零势能点的选择有关，因此电势与场强没有直接的联系，场强大的地方电势可能低，反之亦然，A 错；负电荷置于电势越高的地方，其具有的电势能反而越小，B 错；由U ＝Ed 可知，距离相同时，场强大的地方电势差大，沿电场线方向电势降落快，C 正确；带电粒子只受电场力作用，可以在一个等势面上做匀速圆周运动，如电子绕原子核的运动，此时电场力不做功，带电粒子的电势能不变，D 错．]5．C [粒子在竖直方向做匀减速直线运动，则有2gh ＝v 20.电场力做正功，重力做负功，使粒子的动能由12mv 20变为2mv 20，则根据动能定理，有Uq －mgh ＝2mv 20－12mv 20，解得，A 、B 两点电势差应为2mv 20q.]6．BD [此题已知电场中的一簇等势面，并且知道各等势面电势的高低，可知电场线与等势面垂直，且指向左．由粒子运动的轨迹知，粒子所受电场力的方向与电场线方向相反，所以粒子带负电，A 错，B 正确；粒子从J 到K 运动过程中，电场力做正功，所以电势能减小，C 错；只有电场力做功，动能与电势能之和保持不变，D 对．]7．BC [如果A 带电，则会感应B 内部带异种电荷，外部电性与A 相同，那么E M ≠0，E N ≠0；如果B 带电，电荷只分布在外表面E 内＝0，因此B 正确；如果A 、B 带等量异种电荷，A 与B 的静电感应使B 外表面恰好无电荷量，因此C 正确；D 是接地屏蔽，E M ≠0，E N ＝0.]8．AC [本题属于平行板电容器充电后与电源断开这一典型问题，该类问题的特点是：(1)Q 为常数；(2)C∝εr S d ；(3)U∝d εr S ；(4)E∝1εr S.设电容器两极板A 和B 间的距离为d ，P 点与B 极板间的距离为d 1.无论A 极板下移，还是B 极板上移，产生的结果都是电容器两极板A 和B 间距离d 减小．由于E∝1εr S，与d 无关，所以当两极板间d 减小时，电场强度E 的大小和方向都保持不变．因为P 点固定不动，当A 极板下移时，P 点与B 极板间的距离d 1保持不变，由U PB ＝Ed 1可知，P 点与B 极板间的电势差U PB 保持不变，P 点的电势也不变．但当B 板上移时，P 点与B 板间的距离d 1减小，虽然E 保持不变，由U PB ＝Ed 1可知，P 点与B 板间的电势差U PB 将减小，所以P 点的电势也降低．则正确答案为A 、C.]9．AD [带电粒子在电场中做类平抛运动，即粒子做沿平行板方向上的匀速直线运动与垂直板方向上的初速度为零的匀加速直线运动的合运动．粒子恰好穿过电场时，它沿平行板的方向发生位移L 所用的时间与垂直板方向上发生位移d 2所用的时间相等，设两板电压为U ，则有L v ＝md 2Uq .当入射速度变为v2，它沿平行板的方向发生位移L 所用的时间变为原来的2倍，由上式可知，粒子的电荷量变为原来的14或两板间距离增为原来的2倍时，均可使粒子在与垂直板方向上发生位移d2所用的时间变为原来的2倍，从而保证粒子仍恰好穿过电场．]10．B [电容器与电源相连，电容器板间的电压不变，b 板向上平移一小段距离，由E ＝Ud可知场强变大，液滴所受的电场力变大，液滴将加速向上运动；a 、M 间的电势差增大，a 点电势为零，M 点电势降低；由于液滴带负电，带电液滴在M 点的电势能增大；在b 板移动前后两种情况下，若将液滴从a 板移到b 板，两板间的电势差不变，电场力做功相同．]11．(1)φC ＞φB ＞φA (2)－20 (3)10－712．45 45 15解析 在整个运动过程中，电子经历了两个电场作用，一个是E 、A 之间的电场，使电子向右加速，另一个是B 、C 之间的电场，使电子向右运动时减速；而A 、B 之间是等势区域，没有静电力做功．根据题目给出的条件，分析出电子在EA 、AB 、BC 各段的运动情况，由于已知各段的电压，所以可以利用动能定理求出动能．因A 点电势高于E 点，所以电子在E 、A 间加速，静电力做正功，动能增加，由eU ＝E kA －0得E kA ＝45 eV.因为A 、B 间电势差为零，即A 、B 间无电场，所以电子在A 、B 间做匀速直线运动，故E kB ＝E kA ＝45 eV. 因为C 点电势低于B 点电势，所以电子在B 、C 间做减速运动，即克服静电力做功，动能减少，由eU′＝E kB－E kC 得E kC ＝E kB －eU′＝(45－30) eV ＝15 eV.13．(1)2∶3 (2)2∶1解析 (1)A 、B 带同种电荷时，设电荷量为Q ，C 与A 接触后，由于形状相同，二者平分电荷量，A 、C 所带的电荷量均为12Q.C 与B 接触后平分二者电荷量，则B 、C 的电荷量均为12(12Q ＋Q)＝34Q ，A 、B 最终的电荷量之比为(12Q)∶(34Q)＝2∶3.(2)A 、B 带异种电荷时，设电荷量分别为Q 、－Q ，A 、C 接触后，平分电荷量Q ，A 、C 的电荷量均变为12Q ；C再与B 接触，平分二者的总电荷量，C 、B 的电荷量均为12(12Q －Q)＝－14Q.则A 、B 最终的电荷量之比为(12Q)∶|－14Q|＝2∶1. 14．(1)200 V －300 V 100 V (2)200 V 300 V －6×10－4 J －9×10－4J 解析 (1)方法一：先求电势差的绝对值，再判断正、负．|U AB |＝|W AB ||q|＝6×10－43×10－6 V ＝200 V因负电荷从A 移到B 克服静电力做功，必是从高电势点移到低电势点，即φA ＞φB ，U AB ＝200 V.|U BC |＝|W BC ||q|＝9×10－43×10－6 V ＝300 V因负电荷从B 移到C 静电力做正功，必是从低电势点移到高电势点，即φB ＜φC . U BC ＝－300 VU CA ＝U CB ＋U BA ＝－U BC ＋(－U AB )＝300 V －200 V ＝100 V. 方法二：直接代入数值求解．电荷由A 移向B 克服静电力做功即静电力做负功，W AB ＝－6×10－4JU AB ＝W AB q ＝－6×10－4－3×10－6 V ＝200 VU BC ＝W BC q ＝9×10－4－3×10－6 V ＝－300 VU CA ＝U CB ＋U BA ＝－U BC ＋(－U AB )＝300 V －200 V ＝100 V.(2)若φB ＝0，由U AB ＝φA －φB 得φA ＝U AB ＝200 V ，由U BC ＝φB －φC ，得φC ＝φB －U BC ＝0－(－300) V ＝300 V电荷在A 点的电势能E pA ＝q φA ＝－3×10－6×200 J ＝－6×10－4J 电荷在C 点的电势能E pC ＝q φC ＝－3×10－6×300 J＝－9×10－4J.15．(1)场强方向C 至A (2) －5 V (3)200 V/m (4)5 eV解析 (1)将负电荷从A 移至B ，电场力做正功，所以电荷所受电场力方向沿A 至C ，又因为是负电荷，场强方向与负电荷的受力方向相反，所以场强方向应为C 至A 方向．(2)由W ＝qU 得：U ＝W q ＝6×10－8J10－8C＝6 V ，即A 、B 两点间电势差为6 V ．沿电场线方向电势降低，B 点电势高于A 点电势．U ＝φB －φA ，φB ＝1 V ，φA ＝φB －U ＝1 V －6 V ＝－5 V ，即A 点的电势为－5 V.(3)如图所示，由B 向AC 作垂线交AC 于D ，D 与B 在同一等势面上．U DA ＝U BA ＝U ＝6 V ，沿场强方向A 、B 两点间距离为AB·cos 60°＝6 cm×12＝3 cm ＝0.03 m ，所以E ＝Ud＝200 V/m.(4)电子在A 点的电势能E p ＝q φA ＝(－e)×(－5 V)＝5 eV.16．(1)2E 0mgL (2)－02q (3)＋4解析 (1)因为＋q A ＝＋q B ，a 、b 以中点O 对称，所以U ab ＝0.滑块由a 到b 的过程，根据动能定理：qU ab －μmg L 2＝－E 0，所以μ＝2E 0mgL.(2)对小滑块由O 到b 的过程，根据动能定理：qU Ob －μmg L 4＝－nE 0，U Ob ＝14μmgL －nE 0q ＝－2n 02q.(3)U aO ＝－U Ob ＝－02q ，小滑块从a 点开始，最终停在O 点，根据动能定理qU aO －μmgs ＝－E 0，s ＝qU aO ＋E 0μmg＝＋4.。

章末检测（A）(时间：90分钟，满分：100分)一、选择题(5×12＝60分)1．电荷从静止开始只在电场力作用下的运动(最初阶段的运动)，则电荷( )A．总是从电势高的地方移到电势低的地方B．总是从电场强度大的地方移到电场强度小的地方C．总是从电势能大的地方移到电势能小的地方D．总是从电势能小的地方移到电势能大的地方答案 C2．如图1所示，实线为方向未知的三条电场线，a、b两带电粒子从电场中的O点以相同的初速度飞出．仅在电场力作用下，两粒子的运动轨迹如图中虚线所示，则( )图1A．a一定带正电，b一定带负电B．a加速度减小，b加速度增大C．a电势能减小，b电势能增大D．a和b的动能一定都增大答案BD解析由于不知道电场线的方向，故无法判断粒子带电性质，A项错误；但可以判断左方场强大于右方的场强，故a加速度减小，b加速度增大，B项正确；电场力对两粒子均做正功，故电势能均减小，动能都增大，C 项错误，D项正确．3．电场中有一点P，下列说法中正确的有( )A．若放在P点的电荷的电荷量减半，则P点的场强减半B．若P点没有试探电荷，则P点场强为零C．P点的场强越大，则同一电荷在P点受到的电场力越大D．P点的场强方向为放在该点的电荷所受电场力的方向答案 C4. 如图2所示，MN是一负点电荷产生的电场中的一条电场线．一个带正电的粒子(不计重力)从a到b穿越这条电场线的轨迹如图中虚线所示．下列结论正确的是( )图2A．带电粒子从a到b过程中动能逐渐减小B．负点电荷一定位于M点左侧C．带电粒子在a点时具有的电势能大于在b点时具有的电势能D．带电粒子在a点的加速度小于在b点的加速度答案CD解析本题考查电场力、电势能．由粒子运动的轨迹可知，带电粒子受到的电场力向右，电场力对带电粒子做正功，带电粒子的电势能减小，动能逐渐增大，负电荷一定在N侧，带电粒子在a点受到的电场力小于b 点的电场力，所以在a点的加速度小于在b点的加速度，C、D项正确．5. 如图3中虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M、N质量相等，所带电荷的绝对值也相等．现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a、b、c为实线与虚线的交点，已知O点电势高于c点电势．若不计重力，则( )图3A ．M 带负电荷，N 带正电荷B ．N 在a 点的速度与M 在c 点的速度大小相同C ．N 在从O 点运动至a 点的过程中克服电场力做功D ．M 在从O 点运动至b 点的过程中，电场力对它做的功等于零 答案 BD解析 由O 点电势高于c 点电势知，场强方向垂直虚线向下，由两粒子运动轨迹的弯曲方向知N 粒子所受电场力方向向上，M 粒子所受电场力方向向下，故M 粒子带正电、N 粒子带负电，A 错误．N 粒子从O 点运动到a 点，电场力做正功．M 粒子从O 点运动至c 点电场力也做正功．因为U aO ＝U Oc ，且M 、N 粒子质量相等，电荷的绝对值相等，由动能定理易知B 正确．因O 点电势低于a 点电势，且N 粒子带负电，故N 粒子运动中电势能减少，电场力做正功，C 错误．O 、b 两点位于同一等势线上，D 正确．6. 如图4所示是两个等量异种点电荷，周围有1、2、3、4、5、6各点，其中1、2之间距离与2、3之间距离相等，2、5之间距离与2、6之间距离相等．两条虚线互相垂直且平分，那么关于各点电场强度和电势的叙述正确的是( )图4A ．1、3两点电场强度相同B ．5、6两点电场强度相同C ．4、5两点电势相同D ．1、3两点电势相同 答案 ABC解析 两个等量异种点电荷的中垂线是等势线，所以2、4、5、6的电势相等，C 正确；顺着电场线的方向电势降低，1、3电势不相等，D 错误；1、2之间距离与2、3之间距离相等，由场强的矢量合成可以知道1、3两点电场强度相同，A 正确；2、5之间距离与2、6之间距离相等，由场强的矢量合成得5、6两点电场强度相同，B 正确．7. 如图5所示，真空中O 点有一点电荷，在它产生的电场中有a 、b 两点，a 点的场强大小为E a ，方向与ab 连线成60°角，b 点的场强大小为E b ，方向与ab 连线成30°角．关于a 、b 两点场强E a 、E b 及电势φa 、φb 的关系，正确的是 ( )图5A ．E a ＝3E b ，φa >φbB ．E a ＝3E b ，φa <φbC ．E a ＝E b3，φa <φb D ．E a ＝3E b ，φa <φb答案 B解析 点电荷所形成的电场强度为E ＝k Qr2，又由题图可知r a tan 60°＝r b ，所以E a ＝3E b .点电荷所形成的等势面是以点电荷为球心的球面，从a 、b 两点的场强方向可知此点电荷为负电荷，所以φa <φb .8．如图6甲所示，两平行金属板竖直放置，左极板接地，中间有小孔，右极板电势随时间变化的规律如图乙所示，电子原来静止在左极板小孔处，不计电子的重力，下列说法正确的是( )图6A．从t＝0时刻释放电子，电子始终向右运动，直到打到右极板上B．从t＝0时刻释放电子，电子可能在两板间振动C．从t＝T/4时刻释放电子，电子可能在两板间振动，也可能打到右极板上D．从t＝3T/8时刻释放电子，电子必然打到左极板上答案AC解析若t＝0时刻释放电子，电子将重复先加速后减速，直到打到右极板，不会在两板间振动，所以A正确，B错误；若从t＝T/4时刻释放电子，电子先加速T/4，再减速T/4，有可能电子已到达右极板，若此时未到达右极板，则电子将在两极板间振动，所以C正确；同理，若从t＝3T/8时刻释放电子，电子有可能到达右极板，也有可能从左极板射出，这取决于两板间的距离，所以D项错误；此题考查带电粒子在交变电场中的运动．9. 如图7所示，在水平放置的已经充电的平行板电容器之间，有一带负电的油滴处于静止状态，若某时刻油滴的电荷量开始减小，为维持该油滴原来的静止状态，应( )图7A．给平行板电容器充电，补充电荷量B．给平行板电容器放电，减小电荷量C．使两金属板相互靠近些D．使两金属板相互远离些答案 A解析为维持油滴静止状态，应增大两板间场强，由Q＝CU，U＝Ed可知增大Q，E也增大，故A项对，B项错；Q不变，改变d，E不变，C、D项错．10. 空间某一静电场的电势φ在x轴上分布如图8所示，x轴上两点B、C的电场强度在x方向上的分量分别是E Bx、E Cx，下列说法中正确的有( )图8A．E Bx的大小大于E Cx的大小B．E Bx的方向沿x轴正方向C．电荷在O点受到的电场力在x方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功答案AD解析在φ—x图中，图象斜率表示场强大小．结合题中图象特点可知E Bx>E Cx，E Ox＝0，故A对，C错．根据电场中沿着电场线的方向电势逐渐降低可知E Bx沿x轴负方向，B项错．负电荷在正x轴上受电场力沿x轴负向，在负x轴上受电场力沿x轴正向，故可判断负电荷从B移到C的过程中，电场力先做正功后做负功，D项正确．11. 如图9所示，带等量异号电荷的两平行金属板在真空中水平放置，M、N为板间同一电场线上的两点，一带电粒子(不计重力)以速度v M经过M点在电场线上向下运动，且未与下板接触，一段时间后，粒子以速度v N 折回N点，则( )图9A．粒子受电场力的方向一定由M指向NB．粒子在M点的速度一定比在N点的大C．粒子在M点的电势能一定比在N点的大D．电场中M点的电势一定高于N点的电势答案 B解析两平行金属板间的电场为匀强电场．带电粒子先向下运动又折回说明粒子先向下做匀减速运动，折回后向上做匀加速运动．整个过程具有对称性，由此可知B项正确．12. 如图10所示，三个质量相同，带电荷量分别为＋q、－q和0的小液滴a、b、c，从竖直放置的两板中间上方由静止释放，最后从两板间穿过，轨迹如图所示，则在穿过极板的过程中( )图10A ．电场力对液滴a 、b 做的功相同B ．三者动能的增量相同C ．液滴a 电势能的增加量等于液滴b 电势能的减小量D ．重力对三者做的功相同 答案 AD解析 此题考查带电粒子在电场中的受力运动及能量变化规律，因a 、b 带电荷量相等，所以穿过两板时电场力做功相同，电势能增加量相同，A 对，C 错；c 不带电，不受电场力作用，由动能定理，三者动能增量不同，B 错；a 、b 、c 三者穿出电场时，由W G ＝mgh 知，重力对三者做功相同，D 对．二、计算题(10＋10＋10＋10＝40分)13. 如图11所示，P 、Q 两金属板间的电势差为50 V ，板间存在匀强电场，方向水平向左，板间的距离d ＝10 cm ，其中Q 板接地，两板间的A 点距P 板4 cm ，求：图11(1)P 板及A 点的电势．(2)保持两板间的电势差不变，将Q 板向左平移5 cm ，则A 点的电势将变为多少？ 答案 (1)－50 V －30 V (2)－10 V解析 (1)U PQ ＝φP －φQ ＝－50 V ，φA ＝U PQ d ·d 1＝－500.1×0.06 V＝－30 V ．因Q 板接地，故P 点电势φP ＝－50 V.(2)φA ′＝U PQ d′·d 2＝－500.50×0.01 V＝－10 V.14. 在一个点电荷Q 的电场中，Ox 坐标轴与它的一条电场线重合，坐标轴上A 、B 两点的坐标分别为2.0 m 和5.0 m ．已知放在A 、B 两点的试探电荷受到的电场力方向都跟x 轴的正方向相同，电场力的大小跟试探电荷所带电荷量大小的关系如图12所示中的直线A 、B 所示，放在A 点的电荷带正电，放在B 点的电荷带负电．求：图12(1)B 点的电场强度的大小和方向；(2)试判断点电荷Q 的电性，并确定点电荷Q 的位置坐标． 答案 (1)2.5 N/C 沿x 轴的负方向 (2)负电 2.6 m解析 (1)由题图可得B 点电场强度的大小E B ＝Fq＝2.5 N/C.因B 点的试探电荷带负电，而受力指向x 轴的正方向，故B 点场强的方向沿x 轴的负方向．(2)因A 点的正电荷受力和B 点的负电荷受力均指向x 轴的正方向，故点电荷Q 位于A 、B 两点之间，带负电．设点电荷Q 的坐标为x ，则E A ＝k Q－2，E B ＝k Q－2.由题图可得E A ＝40 N/C ，解得x ＝2.6 m.15. 如图13所示，带负电的小球静止在水平位置的平行板电容器两板间，距下板0.8 cm ，两板间的电势差为300 V ．如果两板间电势差减小到60 V ，则带电小球运动到极板上需多长时间？图13答案 4.5×10－2s解析 取带电小球为研究对象，设它带电荷量为q ，则带电小球受重力mg 和电场力qE 的作用．当U 1＝300 V 时，小球平衡：mg ＝q U 1d①当U 2＝60 V 时，带电小球向下极板做匀加速直线运动：mg －q U 2d ＝ma ②又h ＝12at 2③由①②③得：t ＝2U 1h 1－U 2＝2×0.8×10－2×300－ s ＝4.5×10－2s16. 如图14所示，两块竖直放置的平行金属板A 、B ，板距d ＝0.04 m ，两板间的电压U ＝400 V ，板间有一匀强电场．在A 、B 两板上端连线的中点Q 的正上方，距Q 为h ＝1.25 m 的P 点处有一带正电的小球，已知小球的质量m ＝5×10－6 kg ，电荷量q ＝5×10－8 C ．设A 、B 板足够长，g 取10 m/s 2.试求：图14(1)带正电的小球从P 点开始由静止下落，经多长时间和金属板相碰； (2)相碰时，离金属板上端的距离多大． 答案 (1)0.52 s (2)0.102 m解析 (1)设小球从P 到Q 需时间t 1，由h ＝12gt 21得t 1＝2h g ＝2×1.2510s ＝0.5 s ，小球进入电场后其飞行时间取决于电场力产生的加速度a ，由力的独立作用原理，可以求出小球在电场中的运动时间t 2.应有qE ＝ma ，E ＝U d ，d 2＝12at 22，以上三式联立，得t 2＝d m qU ＝0.04×5×10－65×10－8×400s ＝0.02 s ，运动总时间t ＝t 1＋t 2＝0.5 s ＋0.02 s ＝0.52 s.(2)小球由P 点开始在竖直方向上始终做自由落体运动，在时间t 内的位移为y ＝12gt 2＝12×10×(0.52)2m＝1.352 m. 相碰时，与金属板上端的距离为s ＝y －h ＝1.352 m －1.25 m ＝0.102 m.。

第一章静电场一、单选题1.如图所示，电子在电势差为U1的加速电场中由静止开始运动，然后射入电势差为U2的两块平行极板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，下述四种情况中，一定能使电子的偏转角θ变大的是( )A．U1变大、U2变大B．U1变小、U2变大C．U1变大、U2变小D．U1变小、U2变小2.如图所示，质量相等的两个带电液滴q1和q2从水平方向的匀强电场中O点自由释放后，分别抵达B、C两点，若AB＝BC，则它们的带电荷量之比q1∶q2等于( )A．1∶2B．2∶1C．1∶D．∶13.如图M和N是两个带有异种电荷的带电体，(M在N的正上方，图示平面为竖直平面)P和Q是M 表面上的两点，S是N表面上的一点．在M和N之间的电场中画有三条等势线．现有一个带正电的液滴从E点射入电场，它经过了F点和W点，已知油滴在F点时的机械能大于在W点时的机械能．(E、W两点在同一等势面上，不计油滴对原电场的影响，不计空气阻力)则以下说法正确的是( )A．P和Q两点的电势不相等B．P点的电势高于S点的电势C．油滴在F点的电势能高于在E点的电势能D．油滴在E、F、W三点的“机械能和电势能总和”没有改变4.如图中，B、C、D三点都在以点电荷＋Q为圆心、半径为r的圆弧上．将一试探电荷从A点分别移到B、C、D各点时，静电力做功的关系是( )A．WAB＞WACB．WAD＞WABC．WAC＞WADD．WAB＝WAC5.两平行金属板相距为d，电势差为U，一电子质量为m，电荷量为e，从O点沿垂直于极板的方向射出，最远到达A点，然后返回，如图所示，OA＝h，则此电子具有的初动能是( )A．B．edUhC．D．6.在光滑绝缘的水平桌面上，存在水平向右的电场，电场线如图中实线所示．一带电的小球以一定的初速度从桌面上的A点开始运动，到C点时，突然受到一个外加的水平恒力F作用而继续运动到B点，其运动轨迹如图中虚线所示．v表示粒子在C点的速度，则下列判断中正确的是( )A．恒力F的方向可能水平向左B．恒力F的方向可能与v的方向相反C．在A、B两点小球的速率不可能相等D．小球在A点的电势能比在B点的电势能小7.在点电荷Q产生的电场中有A、B两点，相距为d，已知a点的场强大小为E，方向与ab连线成30°角，b点的场强方向与ab连线成120°角，如图所示，则点电荷Q的电性和b点的场强大小为( )A．正电、B．负电、C．正电、3ED．负电、3E8.如图所示，电场中a、b、c三点，ab=bc，则把点电荷+q从a点经b移到c的过程中，电场力做功的大小关系有（）A．Wab＞WbcB．Wab=WbcC．Wab＜WbcD．无法比较9.下列关系式中正确的是（）A．室外气温：-2℃＜-5℃B．某物体的速度：-2 m/s＜-12 m/sC．物体的重力势能：-2 J＜-12 JD．电场中某点的电势：-2 V＜-5 V10.下列选项中的各圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各圆环间彼此绝缘．坐标原点O处电场强度最大的是( )A．B．C．D．二、多选题11.(多选)如图所示为科技馆里一个趣味体验项目的照片和简化图，核心装置为一个金属球，在干燥的空气里，体验者双脚站在绝缘凳上，手(图中为右手)按在金属球上，并远离周围其他物体．一条特殊传送带(图中未画出)给金属球不断地输送电荷，过一段时间后，体验者的头发便会四处散开，甚至倒立，十分有趣，在此状态下，下列分析正确的是( )A．若用左手也去摸金属球，会被电击B．若用左手与旁边的观众握手，会被电击C．若右手离开金属球，则头发会立刻恢复常态D．若右手离开金属球而且走下绝缘凳，头发会立刻恢复常态12.(多选)带电粒子(不计重力)以初速度v0垂直电场方向进入平行金属板形成的匀强电场中，它离开时偏转距离为y，位移偏转角为φ，下列说法正确的是( )A．粒子在电场中做类平抛运动B．偏转角φ与粒子的电荷量和质量无关C．粒子飞过电场的时间，取决于极板长和粒子进入电场时的初速度D．粒子的偏转距离y可用加在两极板上的电压控制13.(多选)关于对UAB＝和WAB＝qUAB的理解，正确的是( )A．电场中A、B两点的电势差和两点间移动电荷的电荷量q成反比B．在电场中A、B两点移动不同的电荷，电场力的功WAB和电荷量q成正比C．UAB与q、WAB无关，与是否移动电荷也没有关系D．WAB与q、UAB无关，与电荷移动的路径无关三、计算题14.在电场中某点放一个电荷量为4库仑的点电荷，该点电荷受到的静电力是20 N，则该处的电场强度是多大？若将该点电荷的电量改为8库仑，仍放在同一位置，则该处的电场强度又是多大？15.在如图所示的示波器的电容器中，电子以初速度v0沿着垂直场强的方向从O点进入电场，以O 点为坐标原点，沿x轴取OA＝AB＝BC，再过点A、B、C作y轴的平行线与电子径迹分别交于M、N、P点，求AM∶BN∶CP和电子途经M、N、P三点时沿x轴的分速度之比．16.如图所示，相距为d，水平放置的两平行金属板a、b组成的电容器的电容为C，开始时两板均不带电，a板接地且中央有孔，现将带电荷量为q，质量为m的带电液滴一滴一滴地从小孔正上方h处无初速度滴下，竖直滴到b板上层，电荷全部被b板吸收．(重力加速度为g，不计阻力)试求：(1)能够到达b板的液滴数不会超过多少？(2)若能够到达b板的液滴数为k，第k＋1滴液滴将如何运动？四、填空题17.如图倾角为30°的直角三角形的底边BC长为2L，处在粗糙的水平面上，一质量为m带正电的小物块恰好能在斜面上匀速下滑，O为底边中点，OD垂直AB，沿OD上方与A等高的位置E处固定一带正电的点电荷，物块在下滑至底端的过程中，斜面保持静止不动，当物块在DB之间时，斜面受到地面的摩擦力（填“不变”、“先变大后变小”，“先变小后变大”）；若斜面是光滑的，测得它滑到D受到的库仑力大小为F，则它滑到B处的加速度的大小．18.在探究两电荷间相互作用力的大小与哪些因素有关的实验中，一同学猜想可能与两电荷的间距和带电量有关．他选用带正电的小球A和B，A球放在可移动的绝缘座上，B球用绝缘丝线悬挂于玻璃棒C点，如图所示．实验时，先保持两球电荷量不变，使A球从远处逐渐向B球靠近，观察到两球距离越小，B球悬线的偏角越大；再保持两球距离不变，改变小球所带的电荷量，观察到电荷量越大，B球悬线的偏角越大．实验表明：两电荷之间的相互作用力，随其距离的__________而增大，随其所带电荷量的__________而增大．此同学在探究中应用的科学方法是____________(选填“累积法”“等效替代法”“控制变量法”或“演绎法”)．19.有一绝缘空心金属球A，带有4×10－6C的正电荷，一个有绝缘柄的金属小球B，带有2×10－6C 的负电荷，若把B球跟A球的内壁相接触，则B球上的带电荷量为________ C，A球上的带电荷量为________ C，电荷分布在________．20.如图所示，在一匀强电场区域中，有A、B、C、D四点恰好位于一正方形的四个顶点上，已知A、B、C三点电势分别为φA＝2 V，φB＝4 V，φC＝0.请在图中作出电场线(至少作两条)，D点电势φD为________21.如图所示为一个点电荷电场的电场线(实线)和等势线(虚线)，两相邻等势线间的电势差为 4 V，有一个带电荷量为q＝1.0×10－8C的负电荷从A点沿不规则曲线移到B点，静电力做功为________ J.答案解析1.【答案】B【解析】设电子被加速后获得初速度v0，则由动能定理得：qU1＝mv①若极板长为l，则电子在电场中偏转所用时间：t＝②设电子在平行板间受电场力作用产生的加速度为a，由牛顿第二定律得：a＝＝③电子射出偏转电场时，平行于电场方向的速度：v y＝at④由①②③④可得：v y＝又有：tanθ＝＝＝＝故U2变大或U1变小都可能使偏转角θ变大，故选项B正确，选项A、C、D错误．2.【答案】B【解析】将其运动分解为水平方向的匀加速运动和竖直方向的匀加速运动，设AB＝h，AC＝2h，OA ＝l.对液滴1：由①②得q1＝.对液滴2：由③④得q2＝.所以＝.3.【答案】D【解析】P和Q两点在带电体M的表面上，M是处于静电平衡状态的导体，其表面是一个等势面，故P和Q两点的电势相等，故A错误；带正电的油滴在F点时的机械能大于在W点的机械能，故从F点到W点，机械能减小，电场力做负功，说明电场力向上，故电场线垂直等势面向上，而沿着电场线电势逐渐降低，故P点的电势低于S点的电势，故B错误；由于电场线垂直等势面向上，故E点的电势大于F点的电势，根据E p＝qφ，油滴在F点的电势能低于在E点的电势能，故C错误；油滴在运动过程中只有重力和电场力做功，重力做功导致重力势能和动能相互转化，电场力做功导致电势能和动能相互转化，故油滴在E、F、W三点的“机械能和电势能总和”没有改变，故D正确．4.【答案】D【解析】B、C、D三点位于点电荷＋Q周围电场中的同一等势面上，故UAB＝UAC＝UAD，故WAB＝WAC＝WAD.5.【答案】D【解析】电子从O点运动到A点，因受静电力作用，速度逐渐减小．根据题意和题图判断，电子仅受静电力，不计重力．这样，我们可以用动能定理来研究问题．即mv＝eUOA.因E＝，UOA＝Eh ＝，故mv＝.所以D正确．6.【答案】A【解析】由AC段轨迹：根据曲线运动物体所受的合力指向轨迹的内侧可知，电场力方向水平向右．根据CB段轨迹弯曲方向判断可知：恒力F的方向可能水平向左，而且F大于电场力．故A正确．若恒力F的方向与v的方向相反，则小球所受的合力方向指向右下方，不可能沿CB曲线运动，故恒力F的方向不可能与v的方向相反．故B错误．整个过程中，电场力做正功，若恒力做负功，两者功的大小相等，总功为零，根据动能定理得知在A、B两点小球的速率可能相等．故C 错误．从A到B过程中，电场力做正功，电势能减小，则小球在A点的电势能比在B点的电势能大．故D错误．7.【答案】D【解析】将场强E、Eb延长，交点即为点电荷所在位置，如图所示，由于电场强度方向指向点电荷Q，则知该点电荷带负电．根据几何知识解得，a点到Q点的距离ra＝2d cos 30°＝d，b点到Q点的距离rb＝d，A、B两点到点电荷Q的距离之比ra∶rb＝∶1.由公式E＝k，得：A、B两点场强大小的比值E∶Eb＝1∶3，即Eb＝3E，故A、B、C错误，D正确．8.【答案】C【解析】电场线疏密表示场强的大小，由图象知从左到右场强逐渐增大，电场力做功W=qU=qEd，ab=bc，所以Wab＜Wbc．故选：C.9.【答案】B【解析】-5℃表示温度比零摄氏度低5℃，-2℃表示温度比零摄氏度低2℃，故：-2℃＞-5℃，故A错误；速度是矢量，负号只表示方向，大小要根据绝对值进行比值，故：-2m/s＜-12m/s；故B正确；重力势能的负值表示相对于零势能面的位置，负号后面数越大表示物体所处的位置比零势能面低的越多，故物体的重力势能：-2J＞-12J，C错误；电势与高度相似，负号后面的数越大表示该点的电势比零势面低的越多，故：-2V＞-5V，故D错误．10.【答案】B【解析】A中坐标原点O处电场强度是带电圆环产生的；B中坐标原点O处电场强度是第一象限带正电圆环和第二象限带负电圆环叠加产生，坐标原点O处电场强度大小大于带电圆环产生的场强；C中第一象限带正电圆环和第三象限带正电圆环产生的电场相互抵消，所以坐标原点O 处电场强度是带电圆环产生的；D中第一象限带正电圆环和第三象限带正电圆环产生的电场相互抵消，第二象限带负电圆环和第四象限带负电圆环产生的电场相互抵消，所以坐标原点O处电场强度为零．所以坐标原点O处电场强度最大的是B.故选B.11.【答案】BD【解析】若用左手也去摸金属球，不会有电流产生，不会被电击，选项A错误；若用左手与旁边的观众握手，会发生放电现象而被电击，选项B正确；若右手离开金属球，电荷不会转移，则头发仍然四处散开，选项C错误；若右手离开金属球而且走下绝缘凳，则电荷将进入大地，人体将不再带电，头发会立刻恢复常态，选项D正确，故选B，D.12.【答案】ACD【解析】粒子受恒定静电力且与初速度垂直，做类平抛运动，A对；由t＝可知C对；由y＝·可知，可以通过改变U的大小来改变y的大小，D对；tanφ＝，可知偏转角φ的大小与q及m都有关，B错．13.【答案】BC【解析】14.【答案】5 N/C 5 N/C【解析】解：由题，点电荷q=4 C，所受静电力F=20 N，则该处的电场强度是E==5 N/C．若将该点电荷的电量改为8库仑，仍放在同一位置，则该处的电场强度不变，仍是5 N/C．15.【答案】1∶4∶91∶1∶1【解析】电子在电场中做类平抛运动，即在x轴分方向做匀速直线运动，故M、N、P三点沿x轴的分速度相等，v Mx∶v Nx∶v Px＝1∶1∶1又OA＝AB＝BC所以tOA＝tAB＝tBC根据电子沿－y方向做匀加速运动，由y＝at2得：AM∶BN∶CP＝1∶4∶9.16.【答案】(1)＋1 (2)在板内外做往复运动【解析】设第k滴液滴恰好能够到达b板，则第k滴液滴进入两板间时，前(k－1)滴液滴已建立电场，对第k滴液滴应用动能定理(1)前(k－1)滴液滴已建立的电场为U＝＝，E＝＝.对第k滴液滴应用动能定理有：mg(h＋d)－qEd＝0，即mg(h＋d)－q d＝0.解得k＝＋1.(2)由题意，第(k＋1)滴液滴进入两板间后做减速运动，无法到达b板，反向运动跳出a板小孔，然后再无初速度滴下，所以第(k＋1)滴液滴将在板内外做往复运动．17.【答案】不变+【解析】开始时刻小物块受重力、支持力和摩擦力，物块恰好能在斜面上匀速下滑，说明摩擦力和支持力的合力与重力平衡，是竖直向上的；根据牛顿第三定律，压力和滑块对斜面体的摩擦力的合力是竖直向下的；增加电场力后，小物块对斜面体的压力和摩擦力正比例增加，故滑块对斜面体的压力和摩擦力的合力仍然是竖直向下的；再对斜面体分析，受重力,故滑块对斜面体的压力和摩擦力、支持力，不受地面的摩擦力，否则合力不为零；即当物块在DB之间时，斜面受到地面的摩擦力为0，保持不变；在D点，电场力为：F=k=；在B点电场力F为：FB=k=；在B点，电荷q受重力、电场力和支持力，在平行AB杆的方向，根据牛顿第二定律，有：mg sin30°+cos30°=ma，解得：a=+．18.【答案】减小增大控制变量法高二物理人教版选修3-1第一章静电场单元练习题（含详细答案）【解析】偏角的大小，可以反映电荷间相互作用力的大小．所以可以分析出相互作用力与间距、电荷量的关系．本题考察电荷间相互作用力与哪些因素有关，猜想有两方面，分组测量，所以本题的科学方法为控制变量法．19.【答案】0 ＋2×10－6A的外表面【解析】B跟A相接触后，它们成为一个导体，所有电荷都将分布在导体的外表面．在A的外表面，部分正电荷与所有负电荷发生中和现象，未被中和的正电荷仍分布在A的外表面．20.【答案】－2 V【解析】取BC的中点为F，则根据匀强电场中同一条直线上相等距离，电势差相等可知，F点的电势为2 V，连接AF，由于A、F电势相等，则AF为一条等势线，根据电场线与等势线垂直，方向由高电势指向低电势可知，电场线方向与AF垂直斜向上，如图所示．由于此电场是匀强电场，由φA－φB＝φD－φC可得D点的电势为φD＝－2 V.21.【答案】－4.0×10－8【解析】WAB＝qUAB＝－1.0×10－8×4 J＝－4.0×10－8J.11 / 11。

人教版选修3·1第一章静电场单元测试（含解析）一、单选题（本大题共11小题）1.如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab=U bc，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，R点在等势面b上，据此可知（）A. 带电质点在P点的加速度比在Q点的加速度小B. 带电质点在P点的电势能比在Q点的小C. 带电质点在P点的动能大于在Q点的动能D. 三个等势面中,c的电势最高2.某电场的电场线分布如图所示实线，以下说法正确的是A. c点场强大于b点场强B. b和c处在同一等势面上C. 若将一试探电荷由a点移动到d点,电荷的电势能将增大D. 若某一点电荷只在电场力的作用下沿虚线由a点运动到d点,可判断该电荷一定带负电3.如图所示，PQ为等量异种点电荷A、B连线的中垂线，C为中垂线上的一点，M、N分别为AC、BC的中点，若取无穷远处的电势为零，则下列判断正确的是（）A. M、N两点的电场强度相同B. M、N两点的电势相等C. 若将一负试探电荷由M点移到C点,电场力做正功D. 若将一负试探电荷由无穷远处移到N点时,电势能一定增加4.如图所示，点电荷+2Q、-Q分别置于M、N两点，D点为MN连线的中点，点a、b在MN连线上，点c、d在MN中垂线上，它们均关于O点对称．下列说法正确的是（）A. c、d两点的电场强度相同B. a、b两点的电势相同C. 将电子沿直线从c移到d,电场力对电子先做负功再做正功D. 将电子沿直线从a移到b,电子的电势能一直增大5.如图所示，三条平行且等间距的虚线表示电场中的三个等势面，其电势分别为10V、20V、30V．实线是一带电的粒子（不计重力）在该区域内运动的轨迹，对于轨迹上的a、b、c三点，已知：带电粒子带电量为0.01C，在a点处的动能为0.5J，则该带电粒子（）A. 可能是带负电B. 在b点处的电势能为C. 在b点处的动能为零D. 在c点处的动能为J6.关于电场强度有下列说法，正确的是（）A. 电场中某点的电场强度在数值上等于单位电荷在该点所受的电场力B. 电场强度的方向总是跟电场力的方向一致C. 在点电荷Q附近的任意一点,如果没有把试探电荷q放进去,则这一点的电场强度为零D. 根据公式可知,电场强度跟电场力成正比,跟放入电场中的电荷的电量成反比7.一平行电容器两极板之间充满云母介质，接在恒压直流电源上，若将云母介质移出，则电容器（）A. 极板上的电荷量变大,极板间的电场强度变大B. 极板上的电荷量变小,极板间的电场强度变大C. 极板上的电荷量变大,极板间的电场强度不变D. 极板上的电荷量变小,极板间的电场强度不变8.如图，平行板电容器的两极板竖直放置并分别与电源的正负极相连，一带电小球经绝缘轻绳悬挂于两极板之间，处于静止状态现保持右极板不动，将左极板向左缓慢移动关于小球所受的电场力大小F和绳子的拉力大小T，下列判断正确的是A. F逐渐减小,T逐渐减小B. F逐渐增大,T逐渐减小C. F逐渐减小,T逐渐增大D. F逐渐增大,T逐渐增大9.真空中有两个静止的点电荷，它们之间的作用力为F，若它们的带电量都增大为原来的3倍，距离增大为原来的2倍，它们之间的相互作用力变为（）A. 16FB.C.D.10.如图所示，匀强电场场强E=100V/m，A、B两点相距10cm、A、B连线与电场线夹角为60°，若取A点电势为0，则B点电势为（）A.B. 10VC.D. 5V11.如图，P为固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则（）A. ,B. ,C. ,D. ,二、多选题（本大题共5小题）12.如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点。

高中物理学习材料桑水制作选修3-1第一章静电场综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．(2009·江苏淮阴高二检测)最早提出用电场线描述电场的物理学家是 ( ) A．牛顿 B．伽利略C．法拉第 D．阿基米德2．如图所示，静电计垫放在绝缘物上，开关S1一端与金属球A连接，另一端与金属外壳B相接．开关S2一端与金属球连接，另一端与大地相接．当S1与S2都断开时，使A球带电，看到静电计指针张开一个角度．然后合上S1后再断开，再合上S2，可看到指针张角( )A．先减小，之后不变B．先减为零，之后又张开C．先减为零，之后不再张开D．先不变，之后变为零3．(2009·河南宝丰一中高二检测)关于电场强度和电势，下列说法正确的是( ) A．由公式可知E与F成正比，与q成反比B．由公式U＝Ed可知，在匀强电场中，E为恒值，任意两点间的电势差与这两点间的距离成正比C．电场强度为零处，电势不一定为零D．无论是正电荷还是负电荷，当它在电场中移动时，若电场力做功，它一定是从电势高处移到电势低处，并且它的电势能一定减少4．如图所示，在A板附近有一电子由静止开始向B板运动，则关于电子到达了B板时的速率，下列解释正确的是( )A．两板间距越大，加速的时间就越长，则获得的速率越大B．两板间距越小，加速度就越大，则获得的速率越大C．与两板间的距离无关，仅与加速电压U有关D．以上解释都不正确5．如图所示，图中K、L、M为静电场中的3个相距较近的等势面．一带电粒子射入此静电场中后，沿abcde轨迹运动．已知φK<φL<φM，且粒子在ab段做减速运动．下列判断中正确的是( )A．粒子带负电B．粒子在a点的加速度大于在b点的加速度C．粒子在a点与e点的速度大小相等D．粒子在a点的电势能小于在d点的电势能6．如图所示，C为中间插有电介质的电容器，a和b为其两极板，a板接地；P和Q为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球；P板与b板用导线相连，Q板接地．开始悬线静止在竖直方向，在b板带电后，悬线偏转了角度α.在以下方法中，能使悬线的偏角α变大的是( )A．缩小a、b间的距离B．加大a、b间的距离C．取出a、b两极板间的电介质D．换一块形状大小相同、介电常数更大的电介质7．如图所示，O点置一个正点电荷，在过O点的竖直平面内的A点，自由释放一个带正电的小球，小球的质量为m，带电量为q，小球落下的轨迹如图中的实线所示，它与以O点为圆心、R为半径的圆(图中虚线表示)相交于B、C两点，O、C在同一水平线上，∠BOC＝30°，A距OC的高度为h，若小球通过B点的速度为v，则下列叙述正确的是( )①小球通过C 点的速度大小是2gh ；②小球通过C点的速度大小是v2＋gR；③小球由A到C电场力做功是mgh－12mv2；④小球由A到C电场力做功是12mv2＋mg⎝⎛⎭⎪⎫R2－h.A．①③ B．①④C．②④ D．②③8．带电粒子以速度v0沿竖直方向垂直进入匀强电场E中，如图所示，经过一段时间后，其速度变为水平方向，大小仍为v0，则一定有( )A．电场力与重力大小相等B．粒子运动的水平位移大小等于竖直位移大小C．电场力所做的功一定等于重力做的功的负值D．电势能的减小一定等于重力势能的增大9．(2009·海门模拟)一个质量为m，电荷量为＋q的小球以初速度v0水平抛出，在小球经过的竖直平面内，存在着若干个如图所示的无电场区和有理想上下边界的匀强电场区，两区域相互间隔，竖直高度相等，电场区水平方向无限长．已知每一电场区的场强大小相等，方向均竖直向上，不计空气阻力，下列说法正确的是( )A ．小球在水平方向一直做匀速直线运动B ．若场强大小等于mg q ，则小球经过每一电场区的时间均相同C ．若场强大小等于2mgq，则小球经过每一无电场区的时间均相同D ．无论场强大小如何，小球通过所有无电场区的时间均相同10．静电透镜是利用电场使电子束会聚或发散的一种装置，其中某部分有静电场的分布如图所示，虚线表示这个静电场在xOy 平面内的一簇等势线，等势线形状相对于Ox 轴、Oy 轴对称．等势线的电势沿x 轴正向增加，且相邻两等势线的电势差相等．一个电子经过P 点(其横坐标为－x 0)时，速度与Ox 轴平行．适当控制实验条件，使该电子通过电场区域时仅在Ox 轴上方运动．在通过电场区域过程中，该电子沿y 方向的分速度v y 随位置坐标x 变化的示意图是 ( )第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，每小题5分，共20分．把答案直接填在横线上)11．(2009·贵州兴义市清华实验中学高二检测)如图，质量为m 的带正电小球A 悬挂在绝缘细线上，且处在场强为E 的匀强电场中，当小球A 静止时细线与竖直方向成30°角，已知电场方向恰使小球受的电场力最小，则小球所带电量为________．12．有一水平方向的匀强电场，场强大小为9×103N/C ，在电场内作一半径为10cm 的圆，圆周上取A 、B 两点，如图所示，连线AO 沿E 方向，BO ⊥AO ，另在圆心O 处放一电量10－8C 的正点电荷，则A 处的场强大小为________；B 处的场强大小和方向为________．13．如图所示，匀强电场水平向左，带正电物块A 沿绝缘水平板向右运动，经P 点时动能为200J ，到Q 点时动能减少了160J ，电势能增加了96J ，则它再回到P 点时的动能为________J.14．密立根油滴实验首先测出了元电荷的数值，其实验装置如图所示，油滴从喷雾器喷出，以某一速度进入水平放置的平行板之间．今有一带负电的油滴，不加电场时，油滴由于受到重力作用加速下落，速率变大，受到的空气阻力也变大，因此油滴很快会以一恒定速率v 1匀速下落．若两板间加一电压，使板间形成向下的电场E ，油滴下落的终极速率为v 2.已知运动中油滴受到的阻力可由斯托克斯公式f ＝6πηrv 计算(其中r 为油滴半径，η为空气粘滞系数)．实验时测出r 、v 1、v 2，E 、η为已知，则(1)油滴的带电量________．(2)经多次测量得到许多油滴的Q 测量值如下表(单位10－19C)6.41 8.01 9.65 11.23 12.83 14.48分析这些数据可知____________．三、论述·计算题(共5小题，共40分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．(7分)如图所示，A 、B 是两个带等量同种电荷的小球，A 固定在竖直放置的10cm 长的绝缘支杆上，B 静止于光滑绝缘的倾角为30°的斜面上且恰与A 等高，若B 的质量为303g ，则B 带电量是多少？(取g ＝10m/s 2)16．(7分)研究表明，地球表面附近的电场强度不为零，假设地球表面附近的电场强度平均值为30N/C ，方向竖直向下，试求地球表面附近每平方米所带的负电荷的电量．17．(8分)如图所示，BC 是半径为R 的1/4圆弧形的光滑且绝缘的轨道，位于竖直平面内，其下端与水平绝缘轨道平滑连接，整个轨道处在水平向左的匀强电场中，电场强度为E .今有一质量为m 、带正电q 的小滑块(体积很小可视为质点)，从C 点由静止释放，滑到水平轨道上的A 点时速度减为零．若已知滑块与水平轨道间的动摩擦因数为μ，求：(1)滑块通过B 点时的速度大小．(2)水平轨道上A 、B 两点之间的距离．18．(8分)如图所示，倾角为θ的斜面AB 是粗糙且绝缘的，AB 长为L ，C 为AB 的中点，在A 、C 之间加一方向垂直斜面向上的匀强电场，与斜面垂直的虚线CD 为电场的边界．现有一质量为m 、电荷量为q 的带正电的小物块(可视为质点)，从B 点开始在B 、C 间以速度v 0沿斜面向下做匀速运动，经过C 后沿斜面匀加速下滑，到达斜面底端A 时的速度大小为v .试求：(1)小物块与斜面间的动摩擦因数μ； (2)匀强电场场强E 的大小． 19．(10分)如图所示为真空示波管的示意图，电子从灯丝K 发出(初速度不计)，经灯丝与A 板间的加速电压U 1加速，从A 板中心孔沿中心线KO 射出，然后进入由两块平行金属板M 、N 形成的偏转电场中(偏转电场可视为匀强电场)，电子进入偏转电场时的速度与电场方向垂直，电子经过偏转电场后打在荧光屏上的P 点．已知M 、N 两板间的电压为U 2，两板间的距离为d ，板长为L 1，板右端到荧光屏的距离为L 2，电子质量为m ，电荷量为e .求：(1)电子穿过A 板时的速度大小； (2)电子从偏转电场射出时的侧移量； (3)P 点到O 点的距离．。

高二物理（人教版）选修3-1章节综合测试卷第一章静电场一、选择题（本大题共12小题,每小题5分,共60分。

在每小题给出的四个选项中. 1~8题只有一项符合题目要求; 9~12题有多项符合题目要求。

全部选对的得5分,选对但不全的得3分,有选错的得0分。

）1. 示波管是示波器的核心部件,它由电子枪、偏转电极和荧光屏组成,如图所示．如果在荧光屏上P点出现亮斑,那么示波管中的（）A. 极板X、Y接电源的正极,Xˊ、Yˊ接电源的负极B. 极板X 、Yˊ接电源的正极,Xˊ、Y接电源的负极C. 极板Xˊ、Y接电源的正极,X、Yˊ接电源的负极D. 极板Xˊ、Yˊ接电源的正极,X、Y接电源的负极【答案】A【解析】电子受力方向与电场方向相反,因电子向X方向偏转则电场方向为X到X',则X带正电,同理可以知道Y带正电,所以A选项是正确的．综上所述本题答案是：A2. 如图,平行板电容器经开关S与电源连接,C点所在位置的空间坐标不变且始终处于由带电平板所激发的匀强电场中,选取B板的电势为零,关于C点电势的变化情况,以下说法正确的是（）A. 开关S闭合,将A 板上移一小段距离,极板间电场强度变弱,C 点电势升高B. 开关S闭合,将B板上移一小段距离,极板间电场强度变强,C点电势升高C. 开关S先闭合后断开,然后将A 板上移一小段距离,场强不变,C点电势升高D. 开关S先闭合后断开,然后将B板下移一小段距离,场强不变,C点电势升高【答案】D【解析】【详解】A ．若开关S 闭合,将A 板上移一小段距离,则两极板间的距离增大,又由于电容器与电源相连,两极板间的电势差恒定,根据U E d =可知两极板间的电场强度变弱,C 到下极板（零电势）的距离不变,根据d U E =可知C 点电势降低,A 错误;B ．若开关S 闭合,将B 板上移一小段距离,则两极板间的距离增小,又由于电容器与电源相连,两极板间的电势差恒定,根据U E d=可知两极板间的电场强度变强,C 到上极板的距离不变,根据d U E =可知AC 间电势差增大,而A 板电势恒定,所以C 点电势降低,B 错误;CD ．开关S 先闭合后断开,则两极板间的电荷量恒定不变,根据4S Q U C C E kd U d επ===、、 可得4kQ E Sπε=,两极板间的电场强度和两极板的距离无关,故改变两极板间的距离,电场强度恒定不变,若将A 板上移一小段距离,C 到下极板的距离不变,根据d U E =可知CB 间的电势差恒定,故C 点电势恒定;若将板下移一小段距离,CB 间的距离增大,根据d U E =可知CB 间的电势差增大,故C 点电势增大,C 错误,D 正确。

人教版选修3-1 第一章静电场一、单选题1.在x轴上存在与x轴平行的电场，x轴上各点的电势随x点位置变化情况如图所示．图中－x1～x1之间为曲线，且关于纵轴对称，其余均为直线，也关于纵轴对称．下列关于该电场的论述正确的是()A．x轴上各点的场强大小相等B．从－x1到x1场强的大小先减小后增大C．一个带正电的粒子在x1点的电势能大于在－x1点的电势能D．一个带正电的粒子在－x1点的电势能大于在－x2的电势能2.在电场中的某点放入电荷量为－q的试探电荷时，测得该点的电场强度为E；若在该点放入电荷量为＋3q的试探电荷时，此时测得该点的场强为()A．大小为3E，方向和E相反B．大小为E，方向和E相同C．大小为3E，方向和E相同D．大小为E，方向和E相反3.某电场的电场线分布如图所示，下列说法正确的是()A．c点的电场强度大于b点的电场强度B．若将一试探电荷＋q由a点静止释放，它将沿电场线运动到b点C．b点的电场强度大于d点的电场强度D．a点和b点的电场强度的方向相同4.如图所示，在点电荷Q产生的电场中，将两个带正电的试探电荷q1、q2分别置于A、B两点，虚线为等势线．取无穷远处为零电势点，若将q1、q2移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是()A．A点电势大于B点电势B．A、B两点的电场强度相等C．q1的电荷量小于q2的电荷量D．q1在A点的电势能小于q2在B点的电势能5.如图所示，a、b和c表示电场中的三个等势面，a和c的电势分别为φ和φ，a、b的电势差等于b、c的电势差．一带电粒子从等势面a上某处以速度v释放后，仅受电场力作用而运动，经过等势面c时的速率为2v，则它经过等势面b时的速率为()A．vB．·vC．·vD． 1.5v6.正电荷Q周围的电场线如图所示，由图可知，下列判断正确的是（）A．Ea＞EbB．Ea=EbC．Ea＜EbD．无法确定7.某一电解电容器如图甲所示，接入如图乙所示的电路，下列说法正确的是()A．该电容器只有在电压为45 V时，电容才是33 μFB．该电容器能容纳的最大电荷量为3.3×10－5CC．接通电路后，电容器的电容仍是33 μFD．接通电路后，灯泡能持续发亮8.真空中两个点电荷，它们之间的静电力为F，如果将两个点电荷的距离增大为原来的2倍，电量都增大为原来的2倍.它们之间静电力的大小为( )A．F/2B．FC． 2FD． 4F9.A、B两个点电荷间距离恒定，当其他电荷移到A、B附近时，A、B之间的库仑力将() A．可能变大B．可能变小C．一定不变D．不能确定10.如图所示，A是带正电的小球，B是不带电的绝缘导体，设此时B的电势为φ1；用手摸绝缘导体的左端，B的电势变为φ2；放开手后，再将A移走，B的电势又变为φ3；则()A．φ1＝φ2＝φ3B．φ1＞φ2＝φ3C．φ1＞φ2＞φ3D．φ1＜φ2＜φ3二、多选题11.(多选)在两块带等量异性电荷的平行金属板M、N之间，垂直于金属板放置一个原来不带电的金属棒AB，如图所示．当达到静电平衡后，以下说法中正确的是()A．金属棒上A端电势高于B端电势B．金属棒上A、B两端电势相等C．由于静电感应，金属棒的A端带正电荷D．由于静电感应，金属棒的A端带负电荷12.(多选)如图所示，光滑的水平轨道AB与半径为R的光滑的半圆形轨道BCD相切于B点，AB水平轨道部分存在水平向右的匀强电场，半圆形轨道在竖直平面内，B为最低点，D为最高点．一质量为m、带正电的小球从距B点x的位置在电场力的作用下由静止开始沿AB向右运动，恰能通过最高点，则()A．R越大，x越大B．R越大，小球经过B点后瞬间对轨道的压力越大C．m越大，x越小D．m与R同时增大，电场力做功增大13.(多选)空间某一静电场的电势φ随x变化情况如图所示，下列说法中正确的是()A．空间各点场强的方向均与x轴垂直B．电荷沿x轴从O移到x1的过程中，电场力不做功C．正电荷沿x轴从x1移到x2的过程中，电场力做正功，电势能减小D．负电荷沿x轴从x1移到x2的过程中，电场力做负功，电势能增加三、填空题14.如图，A、B、C为一条电场线上的三点，以A点为电势零点，一个质子从A点移到B点和C点静电力分别做功3.2×10－19J和9.6×10－19J，则电场线的方向____________，B、C两点的电势差UBC＝__________ V.15.如图所示，a、b、c表示点电荷电场中的三个等势面，它们的电势分别为φ、φ和φ(φ>0)，该点电荷的电性为________．一带电粒子从等势面a上某处由静止释放，仅受到电场力作用而运动，已知带电粒子经过等势面b时的速率为v，它经过等势面c时的速率为________．16.如图所示，在带电体C的右侧有两个相互接触的金属导体A和B，均放在绝缘支座上．若先将C移走，再把A、B分开，则A电，B电．若先将A、B分开，再移走C，则A电，B 电．17.如图所示，把电荷量为－5×10－9C的电荷，从电场中的A点移到B点，其电势能________(选填“增大”“减小”或“不变”)；若A点的电势φA＝15 V，B点的电势φB＝10 V，则此过程中静电力做的功为________ J.18.如图所示，电场中某一电场线为一直线，线上有A、B、C三个点，电荷q1＝10－8C，从B点移到A点时静电力做了10－7J的功；电荷q2＝－10－8C，在B点的电势能比在C点时大10－7J，那么：(1)比较A、B、C三点的电势高低，由高到低的排序是________；(2)A、C两点间的电势差是________ V；(3)若设B点的电势为零，电荷q2在A点的电势能是________ J.四、计算题19.在方向水平的匀强电场中，一不可伸长的不导电细线一端连着一个质量为m、电荷量为＋q的带电小球，另一端固定于O点．将小球拉起直至细线与场强平行，然后无初速度释放，则小球沿圆弧做往复运动．已知小球摆到最低点的另一侧，此时线与竖直方向的最大夹角为θ(如图)．求：(1)匀强电场的场强；(2)小球经过最低点时细线对小球的拉力．20.示波管的主要结构由电子枪、偏转电极和荧光屏组成．在电子枪中，电子由阴极K发射出来，经加速电场加速，然后通过两对相互垂直的偏转电极形成的电场，发生偏转．其示意图如图(图中只给出一对yy′方向偏转的电极)所示．已知：电子质量为m，电量为e，两个偏转电极间的距离为d，偏转电极边缘到荧光屏的距离为L.没有加偏转电压时，电子从阴极射出后，沿中心线打到荧光屏上的O点时动能是E0.设电子从阴极发射出来时的初速度可以忽略，偏转电场只存在于两个偏转电极之间．求：(1)电子枪中的加速电压U是多少？(2)如果yy′方向的偏转电极加的偏转电压是Uy，电子打到荧光屏上P点时的动能为Et.求电子离开偏转电场时，距中心线的距离sy为多少？21.一个电容器所带的电荷量为4×10－8C，两极板间的电压是2 V，那么这个电容器的电容是多少？如果电容器的电荷量减少了1×10－8C，则板间电压变成多少？答案解析1.【答案】B【解析】φ－x图象的斜率等于电场强度大小，故x轴上的电场强度不同，故A错误；从－x1到x1场强斜率先减小后增大，故场强先减小后增大，故B正确；由图可知，场强方向指向O，根据电场力做功可知，一个带正电的粒子在x1点的电势能等于在－x1点的电势能，故C、D错误.2.【答案】B【解析】当在电场中某点放入电荷量为－q的试探电荷时，测得该点的场强为E，若在同一点放入电荷量为＋3q的试探电荷时，电场强度的大小和方向都不变，即该点的场强大小仍为E，方向与E 相同．3.【答案】C【解析】电场线的疏密表征了电场强度的大小，由题图可知Ea＜Eb，Ed＞Ec，Eb＞Ed，Ea＞Ec，故选项C 正确，选项A错误．由于电场线是曲线，由a点静止释放的正电荷不可能沿电场线运动，故选项B错误．电场线的切线方向为该点电场强度的方向，a点和b点的切线方向不在同一条直线上，故选项D错误．4.【答案】C【解析】由于电场力做负功，所以Q应带负电荷，由负点电荷产生电场的电场线的分布规律可判断出φB>φA，故A项错误；由E＝k，r不相等，所以EA≠EB，B项错误；由φA＝、φB＝，因为WA→∞<WB→∞<0，φA<φB<0，所以>，即q1<q2，故C项正确；由于外力克服电场力做功相等，且无穷远处电势能为零，所以q1在A点的电势能等于q2在B点的电势能，故D项错误．5.【答案】B【解析】由动能定理知从a到c：qUac＝m(4v2－v2)＝1.5mv2＝0.8qφ，设该粒子经过等势面b时的速率为v b，则qUab＝m(v－v2)＝0.4qφ，联立可得：v b＝·v，B正确．6.【答案】A【解析】根据公式E=k可知，E与r的平方成反比，则距点电荷越近处电场强度越大．故A正确，BCD错误．7.【答案】C【解析】无论电容器是否充电，其电容都是33 μF，选项A错误，C正确；该电容器能容纳的最大电荷量Q＝CU≈1.5×10－3C，选项B错误；电容器仅在充电时灯泡发光，充电结束后，灯泡熄灭，选项D错误.8.【答案】B【解析】由库仑定律的公式F=k知，将它们的电量都增大为原来的2倍，它们之间的距离增加为原来的2倍，则它们之间的静电力大小变为，故B正确.9.【答案】C【解析】两个点电荷之间的作用力不因第三个电荷的存在而改变．10.【答案】C【解析】把一个在绝缘支架上不带电的绝缘导体放在带正电的导体A附近，达到静电平衡后，绝缘导体是个等势体．带正电的导体产生的是发散的电场，产生的电场的电场线如图所示，由于沿着电场线电势降低，以无穷远处的电势为零，那么电场中的所有电势都是正值，即φ1＞0；用手摸绝缘导体的左端，手与大地相连，则B的电势为零，即φ2＝0，当放开手后，再将A移走，B带负电，则B的电势小于零，即φ3＜0；所以φ1＞φ2＞φ3，故A、B、D均错误，C正确．11.【答案】BD【解析】达到静电平衡后，导体为等势体，导体上的电势处处相等，所以可以得到φA＝φB，由于正电荷在左边，所以棒A端带负电，B端带正电，所以B、D正确，A、C错误．12.【答案】AD【解析】小球在BCD部分做圆周运动，在D点，mg＝m，小球由B到D的过程中有：－2mgR ＝mv－mv，解得v B＝，R越大，小球经过B点时的速度越大，则x越大，选项A正确；在B点有：F N－mg＝m，解得F N＝6mg，与R无关，选项B错误；由Eqx＝mv，知m、R越大，小球在B点的动能越大，则x越大，电场力做功越多，选项C错误，D正确．13.【答案】CD【解析】因电势有变化，则沿x方向有场强的分量，场强不可能与x轴垂直．故A错误；由O到x1电势降低，电势能变化，必有电场力做功．故B错误；正电荷沿x轴从x1移到x2的过程中，电势降低，则电势能减小，则电场力做正功．故C正确；负电荷从x1移到x2的过程中，电势降低，则电势能增加，电场力做负功．故D正确．14.【答案】从A到C4【解析】质子带正电，从A点移到B点和C点静电力分别做功3.2×10－19J和9.6×10－19J，电场力做正功，说明电场线的方向从A到C；UAB＝；UAC＝；所以UBC＝UAC－UAB＝＝＝4 V.15.【答案】正v【解析】沿着电场线的方向电势降低，由题中关系可知场源电荷为正电荷；由动能定理得q(φa－φb)＝mv2①q(φa－φc)＝mv②由①②得：v c＝v16.【答案】不带；不带；带负；带正【解析】解：若先移走C，此时导体A和B中的电荷又发生中和，不再带电，再把导体A和B分开，同样不再带电，所以此时A不带电，B不带电．先把导体A和B分开，再移走C，导体A和B由于感应起电带上异种电荷，所以此时A带负电，B 带正电．17.【答案】增大－2.5×10－8【解析】负电荷受到的静电力方向逆着电场线的方向，电荷从A点移到B点的过程中，静电力对其做负功，电势能增大；静电力做功WAB＝qUAB＝(－5×10－9)×(15－10) J＝－2.5×10－8J.18.【答案】(1)φC＞φB＞φA(2)－20(3)10－7【解析】从B点移到A点时静电力做正功，电势能减小，根据电荷的电性可以判断A点电势最低，C点电势最高．19.【答案】(1)(2)mg(3－)【解析】设细线长为l，匀强电场的场强为E，因带电小球的电荷量为正，故匀强电场的场强的方向为水平向右．从释放点到左侧最高点，由动能定理有WG＋WE＝ΔE k＝0，故mgl cosθ＝qEl(1＋sinθ)解得E＝(2)设小球运动到最低点的速度为v，此时细线的拉力为F T，由动能定理可得mgl－qEl＝mv2，由牛顿第二定律得F T－mg＝m，联立解得F T＝mg(3－)．20.【答案】(1)(2)【解析】(1)由E0＝eU得：U＝(2)偏转电场的场强为：E＝带电粒子在偏转电场中运动时由动能定理得：Eesy＝Et－E0所以：sy＝＝.21.【答案】2×10－8F 1.75 V【解析】C＝＝F＝2×10－8F又因C＝得ΔU＝＝V＝0.25 V所以U′＝U－ΔU＝2 V－0.25 V＝1.75 V.。

（高二）人教物理选修3—1第一章 静电场练习含答案 人教选修3—1第一章 静电场1、(双选)当用丝绸摩擦过的玻璃棒去接触验电器的金属球后，金属箔片张开。

此时，金属箔片所带电荷的电性和起电方式是( ) A ．正电荷 B ．负电荷 C ．接触起电D ．感应起电2、如图所示，光滑绝缘水平面上固定金属小球A ，用原长为L 0的绝缘弹簧将A 与另一个金属小球B 连接，让它们带上等量同种电荷，弹簧伸长量为x 1，若两球电荷量各漏掉一半，弹簧伸长量变为x 2，则有( )A.x 2＝12x 1 B ．x 2＝14x 1 C ．x 2＞14x 1D ．x 2＜14x 13、如图所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q(q>0)的固定点电荷。

已知b 点处的电场强度为零，则d 点处电场强度的大小为(k 为静电力常量)( )A ．k 3qR 2 B ．k 10q 9R 2 C ．k Q ＋qR 2D ．k 9Q ＋q 9R 24、如图所示，Q 是带正电的点电荷，P 1、P 2为其产生的电场中的两点，若E 1、E 2分别为P 1和P 2两点的电场强度的大小，φ1、φ2分别为P 1和P 2两点的电势，则( )A ．E 1>E 2，φ1>φ2B ．E 1>E 2，φ1<φ2C ．E 1<E 2，φ1>φ2D ．E 1<E 2，φ1<φ25、(多选)如图所示的等量异号电荷中，A带正电，B带负电，在A、B连线上有a、b、c三点，其中b为连线的中点，且ab＝bc，则()A．a点与c点的电场强度相同B．a点与c点的电势相等C．a、b间电势差与b、c间电势差相等D．点电荷沿AB中垂线移动时，电场力不做功6、a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点。

第1章《静电场》测试题一、单选题（每小题只有一个正确答案）1．放在绝缘支架上的两个相同金属球相距为d，球的半径比d小得多，分别带有q和-3q的电荷，相互作用力为F。

现将这两个金属球接触，然后分开，仍放回原处，则它们的相互作用力将为（）A．引力且大小为3F B．斥力且大小为F/3C．斥力且大小为2F D．斥力且大小为3F2．真空中两个静止点电荷间的静电力大小为F．若电荷电量不变，两点电荷间的距离减小到原来的，则两点电荷间的静电力大小为（）A． B． C．4F D．2F3．在静电场中，关于场强和电势的说法正确的是（）A．电势高的地方电场强度不一定大B．电场强度大的地方电势一定高C．电势为零的地方场强也一定为零D．场强为零的地方电势也一定为零4．真空中有两个静止的点电荷，它们之间静电力的大小为F．如果保持这两个点电荷之间的距离不变，而将它们的电荷量都变为原来的2倍，那么它们之间的静电力的大小应为（）A．F/2 B．2F C．F/4 D．4F5．空间有平行于纸面的匀强电场，一电荷量为-q的质点(重力不计)，在恒定拉力F的作用下沿虚线由M匀速运动到N，如图所示，已知力F和MN间夹角为θ，MN间距离为d，则（）A．MN两点的电势差为sin FdqB．匀强电场的电场强度大小为F qC ．带电质点由M 运动到N 的过程中，电势能减少了Fd cos θD ．若要使带电质点由N 向M 做匀速直线运动，则F 必须反向6．两个完全相同的带同种电荷的金属小球（可看成点电荷），其中一个球的带电量为Q 5，另一个球的带电量为Q 7。

当它们静止于空间某两点时，静电力大小为F 。

现将两球接触后再放回原处，则它们间静电力的大小为（ ）A ．F 351B ．F 35C ．F 3635D ．F 3536 7．两相同带电小球，带有等量的同种电荷，用等长的绝缘细线悬挂于O 点，如图所示。

平衡时，两小球相距r ，两小球的直径比r 小得多，若将两小球的电量同时各减少一半，当它们重新平衡时，两小球间的距离( )A ．大于r/2B ．等于r/2C ．小于r/2D ．无法确定8．如图所示，平行板电容器与电动势为E 的直流电源(内阻不计)连接，下极板接地．一带电油滴位于电容器中的P 点且恰好处于平衡状态．现将平行板电容器的下极板竖直向上移动一小段距离(仍在P 点下方) （ ）A ．电容器的电容减小，则极板带电量将增大B ．带电油滴将沿竖直方向向下运动C ．P 点的电势将升高D ．带电油滴的电势能将增大9．在静电场中，下列说法正确的是（ ）A ．沿着电场线方向，电势一定越来越低B ．电场强度为零的点，电势一定为零C ．电场强度处处相同的区域内，电势也一定处处相同D ．电场强度和电势都是矢量10．有一电场的电场线如右图所示，场中A、B两点的电场强度大小和电势分别用E A、E B和φA、φB表示，则（）A．E A>E B，φA>φ B B．E A>E B，φA<φ BC．E A<E B，φA>φ B D．E A<E B，φA<φB11．下列说法中正确的是（）A．电场强度和电势都是矢量B．电势为零的地方，电场强度也一定为零C．把电荷从电场中一点移至另一点电场力有可能不做功D．把电荷从电场中一点移至另一点电场力一定做功12．现有两极板M（+）、N（一)，板长80cm，板间距20cm，在两板间加一周期性的直流电压，如图所示。
