平面连杆机构习题及答案知识讲解

练习三平面连杆机构一、填空题3-1在图3-1所示铰链四杆机构中：1）当构件AD为机架时，其为曲柄摇杆机构。

2）当构件AB为机架时，其为双曲柄机构。

3）当构件BC为机架时，其为曲柄摇杆机构。

4）当构件CD为机架时，其为双摇杆机构。

图3-15）将AD的长度改为120，其余杆长不变，则当四个构件分别为机架时所得机构均为双摇杆机构。

3-2 在平面四杆机构中，若机构的极位夹角θ大于零，则其具有急回特性。

具有急回特性的四杆机构有曲柄摇杆机构、偏置曲柄滑块机构和摆动导杆机构等。

3-3 牛头刨床利用急回特性的意义是缩短非工作时间，提高生产率。

ψ，则其行程数比系数K = 2__。

3-4 摆动导杆机构中，若导杆的摆角︒=603-5在平面连杆机构中，机构的传动角γ越大或压力角α越小，则有用分力越大，无用分力及其摩擦越小，机构的传力性能越好。

当机构的传动角γ= 0°时，机构存在死点位置。

机构的最小传动角γmin一般应大于等于40°~ 50°。

3-6在曲柄滑块机构中，当滑块为原动件时，曲柄与连杆的共线位置为机构的死点位置。

内燃机采用的是曲柄滑块机构，且活塞为原动件，故存在死点。

单缸内燃机克服死点的方法是利用惯性；多缸内燃机克服死点的方法是利用惯性或多个死点位置错开排列。

二、单选题3-7 铰链四杆机构存在周转副的条件是：最短杆与最长杆长度之和D其余两杆长度之和。

A．大于B．等于C．小于D．小于等于3-8 在曲柄摇杆机构中，若以曲柄为主动件，其最小传动角出现在A之一。

A．曲柄与机架共线时的两个位置B．曲柄与连杆共线时的两个位置C．曲柄在铅垂线方向时的两个位置D．摇杆的两个极限位置3-9 下面对平面连杆机构特点的概括中，不完全正确的是A。

A．运动副全为低副，面接触，承载能力小B．低副中，转动副元素为圆柱面，移动副多为平面，形状简单，加工方便C．运动形式和轨迹多样，可满足不同的运动要求D．构件数多，运动副间隙导致累积误差较大，惯性力不容易平衡，设计复杂，一般只能近似实现给定的运动规律- 10 -机械原理与机械零件 练习三 平面连杆机构三、作图分析题3-10 图3-2~4所示为铰链四杆机构的三种杆长关系情况，试用作图法验证铰链四杆机构周转副的存在条件。

平面连杆机构习题答案平面连杆机构习题答案连杆机构是机械工程中常见的一种机构，也是机械工程学习中的重要内容。

平面连杆机构由若干个连杆组成，通过铰链连接起来，形成一个闭合的结构。

在机械设计中，经常需要解决一些与平面连杆机构相关的问题，例如连杆长度、角度等。

本文将针对一些典型的习题，给出详细的解答。

1. 问题描述：一个平面连杆机构由三个连杆组成，分别是AB、BC和AC。

已知连杆AB的长度为10cm，连杆BC的长度为8cm，连杆AC的长度为6cm。

连杆AB与连杆BC之间的夹角为60°，连杆BC与连杆AC之间的夹角为45°。

求连杆AC的夹角。

解答：根据三角形的余弦定理，可以得到：AC² = AB² + BC² - 2 * AB * BC * cos(∠ABC)AC² = 10² + 8² - 2 * 10 * 8 * cos(60°)AC² = 100 + 64 - 160 * 0.5AC² = 100 + 64 - 80AC² = 84AC = √84 ≈ 9.17cm根据三角形的余弦定理，可以得到：cos(∠ACB) = (AC² + BC² - AB²) / (2 * AC * BC)cos(∠ACB) = (9.17² + 8² - 10²) / (2 * 9.17 * 8)cos(∠ACB) = (84 + 64 - 100) / 146.72cos(∠ACB) = 48 / 146.72cos(∠ACB) ≈ 0.327∠ACB ≈ arccos(0.327) ≈ 70.44°所以，连杆AC的夹角为70.44°。

2. 问题描述：一个平面连杆机构由四个连杆组成，分别是AB、BC、CD和AD。

已知连杆AB的长度为8cm，连杆BC的长度为10cm，连杆CD的长度为12cm，连杆AD的长度为14cm。

平面机构的自由度和速度分析一、复习思考题1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？2、平面机构中的低副和高副各引入几个约束？3、机构自由度数和原动件数之间具有什么关系？4、用机构运动简图表示你家中的缝纫机的踏板机构。

5、计算平面机构自由度时，应注意什么问题？二、填空题1、运动副是指能使两构件之间既保持接触。

而又能产生一定形式相对运动的。

2、由于组成运动副中两构件之间的形式不同，运动副分为高副和低副。

3、运动副的两构件之间，接触形式有接触，接触和接触三种。

4、两构件之间作接触的运动副，叫低副。

5、两构件之间作或接触的运动副，叫高副。

6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。

7、移动副的两构件之间，在接触处只允许按方向作相对移动。

8、带动其他构件的构件，叫原动件。

9、在原动件的带动下，作运动的构件，叫从动件。

10、低副的优点：制造和维修，单位面积压力，承载能力。

11、低副的缺点：由于是摩擦，摩擦损失比大，效率。

12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。

13、房门的开关运动，是副在接触处所允许的相对转动。

14、抽屉的拉出或推进运动，是副在接触处所允许的相对移动。

15、火车车轮在铁轨上的滚动，属于副。

三、判断题1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）2、凡两构件直接接触，而又相互联接的都叫运动副。

（）3、运动副是联接，联接也是运动副。

（）4、运动副的作用，是用来限制或约束构件的自由运动的。

（）5、螺栓联接是螺旋副。

（）6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。

（）7、组成移动副的两构件之间的接触形式，只有平面接触。

（）8、两构件通过内，外表面接触，可以组成回转副，也可以组成移动副。

（）9、运动副中，两构件联接形式有点、线和面三种。

（）10、由于两构件间的联接形式不同，运动副分为低副和高副。

平面连杆机构—周练一、判断题（每空3分，共计60分）1.平面连杆机构的基本形式，是铰链四杆机构。

（）2.平面四杆机构都有曲柄。

（）3.曲柄和连杆都是连架杆。

（）4.在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构。

（）5.铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；量短杆与最长杆的长度之和小于或等于其余两杆的长度之和。

（）6.利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。

（）7.压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角。

（）8.压力角越大，则机构传力性能越差。

（）9.当机构的极位夹角θ=00时，机构无急回特性。

（）10.在有曲柄的平面连杆机构中，曲柄的极位夹角θ，可以等于00，也可以大于00。

（）11.机构是否存在死点位置与机构取那个构件为原动件无关。

（）12.曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显着。

（A）13.曲柄滑块机构，滑块在作往复运动时，不会出现急回运动。

（）14.对于曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。

（）15.机构的极位夹角是衡量机构急回特性的重要指标。

极位夹角越大，则机构的急回特性越明显。

（）16.在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。

（）17.在曲柄和连杆同时存在的平面连杆机构中，只要曲柄和连杆共线，这个位置就是曲柄的“死点”位置。

（）18.“死点”位置在传动机构和锁紧机构中所起的作用相同，但带给机构的后果是不同的。

（）19.传动机构出现“死点”位置和急回运动，对机构的工作都是不利的。

（）20.铰链四杆机构由于积累误差较大，所以不能得到精确的预定规律。

（）二、选择题（每空3分，共计51分）1.铰链四杆机构中，作整周回转运动的杆件是（）A、摇杆B、曲柄C、连杆2.铰链四杆机构中的运动副属于（）A、高副B、低副C、螺旋副3.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构4.平面四杆机构中，如果最短杆与最长杆的长度之和大于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构5.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其他两杆的长度之和，最短杆是连架杆，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构6.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆长度之和，最短杆是连杆，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构7.能把转动运动转变成往复摆动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构D、曲柄滑块机构8.能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构D、曲柄滑块机构9.能把等速转动运动转变成旋转方向相同的变速转动运动的机构是（）A、曲柄摇杆机构B、不等长双曲柄机构`C、双摇杆机构D、曲柄滑块机构10.曲柚摇杆机构的传动角是（）a.连杆与从动摇杆之间所夹的余角；B、连杆与从动摇杆之间所夹的锐角；C、机构极位夹角的余角。

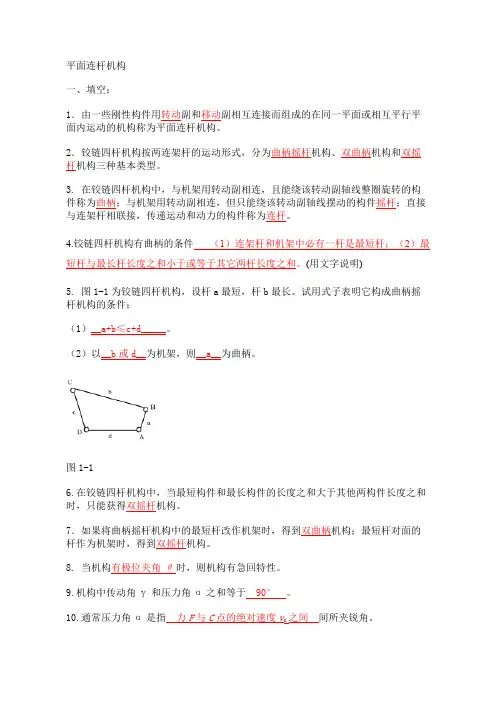

平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____。

（2）以__b或d__为机架，则__a__为曲柄。

图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得双摇杆机构。

7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9.机构中传动角γ和压力角α之和等于　90°　。

10.通常压力角α是指　力F与C点的绝对速度v c之间　间所夹锐角。

二、选择题：1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”位置。

A.连杆B.机架C.摇杆 D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。

A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0时，曲柄摇杆机构才有急回运动。

A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是 C.不确定的。

平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____。

（2）以__b或d__为机架，则__a__为曲柄。

图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得曲柄摇杆机构。

7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9.机构中传动角γ和压力角α之和等于90°。

10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。

二、选择题：1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”位置。

A.连杆B.机架C.摇杆 D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。

A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。

A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。

平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4.铰链四杆机构有曲柄的条件〔1〕连架杆和机架中必有一杆是最短杆；〔2〕最短杆与最长杆长度之和小于或等于其它两杆长度之和。

(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子说明它构成曲柄摇杆机构的条件：〔1〕__a+b≤c+d_____。

〔2〕以__b或d__为机架，则__a__为曲柄。

图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得双摇杆机构。

7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9.机构中传动角γ和压力角α之和等于90°。

10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。

二、选择题：1．在曲柄摇杆机构中，只有当为主动件时，才会出现“死点”位置。

D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构。

C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。

A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。

A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。

C.不确定的D. 以上答案均不对6．曲柄滑决机构是由 A. 曲柄摇杆机构演化而来的。

平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____。

（2）以__b或d__为机架，则__a__为曲柄。

图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得曲柄摇杆机构。

7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9.机构中传动角γ和压力角α之和等于90°。

10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。

二、选择题：1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”置。

A.连杆B.机架C.摇杆 D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。

A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。

A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。

1图11所示铰链四杆机构中，已知各杆长度AB l =42mm ，BC l =78mm ，CD l =75mm ，AD l =108mm 。

要求(1) 试确定该机构为何种机构；(2) 若以构件AB 为原动件，试用作图法求出摇杆CD 的最大摆角ϕ， 此机构的极位夹角θ，并确定行程速比系数K(3) 若以构件AB 为原动件，试用作图法求出该机构的最小传动角min γ；(4) 试分析此机构有无死点位置。

图11【分析】(1)是一道根据机构中给定的各杆长度（或尺寸范围）来确定属于何种铰链四杆机构问题；(2)(3)(4)是根据机构中给定的各杆长度判定机构有无急回特性和死点位置，确定行程速比系数K 和最小传动角问题。

解： (1)由已知条件知最短杆为AB 连架杆，最长杆为AD 杆，因mm l l mm l l CD BC AD AB 153757815010842=+=+<=+=+故AB 杆为曲柄，此机构为曲柄摇杆机构。

(2)当原动件曲柄AB 与连杆BC 两次共线时，摇杆CD 处于两极限位置。

适当选取长度比例尺l μ，作出摇杆CD 处于两极限位置时的机构位置图AB 1C 1D 和AB 2C 2D ，由图中量得ϕ=70°，θ=16°，可求得19.1180180≈+︒-︒=K θθ(3) 当原动件曲柄AB 与机架AD 两次共线时，是最小传动角min γ可能出现的位置。

用作图法作出机构的这两个位置AB ′C′D 和AB ″C ″D ，由图中量得,50,27︒=''︒='γγ故 min γ=︒='27γ(4) 若以曲柄AB 为原动件，机构不存在连杆BC 与从动件CD 共线的两个位置，即不存在︒='0γ的位置，故机构无死点位置；若以摇杆CD 为原动件，机构存在连杆BC 与从动件AB 共线的两个位置，即存在︒='0γ的位置，故机构存在两个死点位置。

【评注】 四杆机构基本知识方面的几个概念(如有曲柄条件、急回运动、传动角等)必须清晰。

.6-1-1.平面连杆机构-习题+答案很全很好哦第一篇：.6-1-1.平面连杆机构-习题+答案很全很好哦平面连杆机构—周练一、判断题（每空3分，共计60分）1.平面连杆机构的基本形式，是铰链四杆机构。

（）2.平面四杆机构都有曲柄。

（）3.曲柄和连杆都是连架杆。

（）4.在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构。

（）5.铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；量短杆与最长杆的长度之和小于或等于其余两杆的长度之和。

（）6.利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。

（）7.压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角。

（）8.压力角越大，则机构传力性能越差。

（）9.当机构的极位夹角θ=0时，机构无急回特性。

（）10.在有曲柄的平面连杆机构中，曲柄的极位夹角θ，可以等于0，也可以大于0。

（）11.机构是否存在死点位置与机构取那个构件为原动件无关。

（）12.曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显著。

（A）13.曲柄滑块机构，滑块在作往复运动时，不会出现急回运动。

（）14.对于曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。

（）15.机构的极位夹角是衡量机构急回特性的重要指标。

极位夹角越大，则机构的急回特性越明显。

（）16.在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。

（）0017.在曲柄和连杆同时存在的平面连杆机构中，只要曲柄和连杆共线，这个位置就是曲柄的“死点”位置。

（）18.“死点”位置在传动机构和锁紧机构中所起的作用相同，但带给机构的后果是不同的。

（）19.传动机构出现“死点”位置和急回运动，对机构的工作都是不利的。

（）20.铰链四杆机构由于积累误差较大，所以不能得到精确的预定规律。

（）二、选择题（每空3分，共计51分）1.铰链四杆机构中，作整周回转运动的杆件是（）A、摇杆B、曲柄C、连杆2.铰链四杆机构中的运动副属于（）A、高副B、低副C、螺旋副3.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构4.平面四杆机构中，如果最短杆与最长杆的长度之和大于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构` C、双摇杆机构5.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其他两杆的长度之和，最短杆是连架杆，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构6.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆长度之和，最短杆是连杆，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构7.能把转动运动转变成往复摆动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构D、曲柄滑块机构8.能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构D、曲柄滑块机构9.能把等速转动运动转变成旋转方向相同的变速转动运动的机构是（）A、曲柄摇杆机构B、不等长双曲柄机构`C、双摇杆机构D、曲柄滑块机构 10.曲柚摇杆机构的传动角是（）a.连杆与从动摇杆之间所夹的余角； B、连杆与从动摇杆之间所夹的锐角； C、机构极位夹角的余角。
