富氧侧吹熔池熔炼处理低品位含铅物料问题分析及措施欧志光【摘要】富氧侧吹熔池熔炼炉处理低品位复杂多金属含铅物料因为原料适应性更广、占地面积小、投资少、运行成本低、操作更为简单而逐步被推广应用,但实际运行过程中还存在炉缸热平衡难以控制、炉渣容易过氧喷溅、炉子底层铜水套寿命短等问题.文章结合企业实际生产运行过程,在分析相应理论的基础上,提出了解决和预防的方法,为使富氧侧吹熔池熔炼炉在处理低品位物料生产运行时更顺畅提供一些理论依据和实践经验.%Application of oxygen-enriched side-blown melting furnace in treating of low-grade complex multi-metal lead-based materials has been gradually accepted, as it has the advantages of wide adaptability of raw materials, small foot space, low investment, low operating costs, and the more simple operation. While there still exist some problems in the actual operation process, among them difficult heat balance control, sputter of slag causing by peroxidation, and short life of copper water jacket in the bottom of the furnace being the three most typical. Based on the analysis of the corresponding theory and actual production and operation process, this paper puts forward the methods for solving and preventing of these problems, which can provide some theoretical basis and practical experience for running more smoothly of oxygen-rich side-blown melting furnace smelting furnace in the processing of low-grade materials.【期刊名称】《湖南有色金属》【年(卷),期】2017(033)006【总页数】4页(P37-40)【关键词】富氧侧吹熔池熔炼;热平衡;炉渣过氧喷溅;水套寿命【作者】欧志光【作者单位】泰兴市申联环保科技有限公司,江苏泰兴225400【正文语种】中文【中图分类】TF803.11铅冶金是我国重要的有色金属基础产业。

氧气侧吹还原炉及高铅渣熔融还原过程研究济源市万洋冶炼（集团）有限公司张立 蔺公敏 宾万达 李元香 李小兵摘要：本文详细介绍了氧气侧吹炉的炉型结构，高铅渣熔融还原过程及特性，通过生产实践数据表明，采用氧气侧吹炉处理高铅渣，节能效果明显，生产清洁环保，运行稳定，占地很小。

关键词：氧气侧吹炉；高铅渣；还原过程1 前言瓦纽科夫技术是前苏联研发并推广应用的熔池熔炼技术，最初被用在处理铜镍精矿。

2001年由河南新乡中联总公司率先引进建造了1.5m2试验炉处理铅精矿，通过多次优化摸索，试验改进，逐渐掌握了瓦纽科夫炉及其工艺过程，并形成了具有自主知识产权的氧气侧吹炉—“中联炉”，于2003年7月获得国家专利（ZL03246213.1）。

该炉既可作为氧化熔炼炉又可用作还原熔炼炉；既可以加熔融高铅渣又可以加固体高铅渣；既可以进行连续还原作业又可以进行间断、周期性还原作业；进行还原熔炼时既可以单用煤作还原剂和燃料，又可使用煤和燃气（煤气或天然气）混合作还原剂和燃料。

目前铅冶炼领域应用较广的氧气底吹（SKS）熔炼—鼓风炉还原法和浸没式顶吹（ISA 或Ausmelt）熔炼—鼓风炉还原法都存在着工艺缺陷，熔融高铅渣铸块冷却经鼓风炉还原，潜热未得到利用，鼓风炉与烟化炉之间需设电热前床，能耗较大。

2009年万洋公司、中联公司及豫北金铅公司合作开发8.4m2工业生产炉，用于液态高铅渣的直接还原，很好的解决了以上工艺的弊端，该炉一次性试车成功，2011年3月10日开炉以来，生产稳定，技术经济指标均取得了理想的效果。

2 氧气侧吹还原炉氧气侧吹还原炉主要结构部件如图1所示：1）安置在炉基1上的炉缸2（在炉缸底部的侧面，开有虹吸放铅口21，在炉缸的一侧端墙上按位置高底的不同开有正常放渣口17-1，底渣、冰铜放出口17-2,底铅安全放出口17-3）；2）由铜质水套4、5、6围成横截面为矩形的炉身下中部（在一层铜水套4上安装有一次风口3，在三层铜水套上安装有二次风口13，三层铜水套分别固定在各自的钢框上，用高强罗栓连接，并用支撑杆18固定在炉支撑架12上）；3）由炉支撑架12支撑的炉上部内衬有耐火材料15的钢质箱式四层钢制水套10，其上右侧为内衬有耐火材料的钢质炉顶水套8，其上左侧为烟道接口水套9，用于连接余热锅炉；4）在炉顶水套和三层铜水套加料平台上装有加料口7-1和备用加料口7-2，它是煤和固体炉料的主加料口；5）在炉前端三层水套上设有熔体高铅渣流入口16，用溜槽与底吹炉排渣口连接；6）固定在炉支撑架上的向炉内供一次富氧空气和向炉内供二次风的供风系统19、20；图1 8.4m2氧气侧吹炉氧气侧吹炉从下到上可分为四个区域：炉缸区、熔池区、鼓泡区和再燃烧区。

富氧侧吹熔池熔炼炉冶金炉窑热平衡的测定与计算富氧侧吹熔池熔炼炉冶金炉窑热平衡的测定与计算一、引言富氧侧吹熔池熔炼炉是炼钢过程中常用的设备，其热平衡的测定与计算对于炉冶金炉窑的操作和生产至关重要。

本文将对富氧侧吹熔池熔炼炉冶金炉窑热平衡的测定与计算进行深入探讨，并分享个人观点和理解。

二、富氧侧吹熔池熔炼炉的热平衡1. 热平衡的概念富氧侧吹熔池熔炼炉的热平衡是指在冶炼过程中炉内各部分热量的平衡状态。

熔炼炉内存在着多种热量的流动和转换，如化学热、辐射热、对流热等，而热平衡即是在这些热量之间达到平衡状态，确保炉内温度和热量的稳定。

2. 热平衡的测定与计算要准确测定和计算富氧侧吹熔池熔炼炉的热平衡，需要考虑炉内各部分的热量输入和输出。

首先是炉料和燃料的热量输入，其次是废气和废渣的热量输出，还需要考虑炉壁和炉底的热量损失等。

通过对这些因素的测定和计算，可以得出炉内热平衡的状态，有助于调整冶炼过程，提高炉窑热效率。

三、富氧侧吹熔池熔炼炉的热平衡测定方法1. 热量输入的测定炉料和燃料的热量输入是熔炼过程中最主要的能量来源，其测定是热平衡计算的关键。

可以通过测定燃料的热值和炉料的热容来计算其输入的热量，确保炉内能量充足，保证冶炼过程的稳定进行。

2. 热量输出的测定废气和废渣的热量输出是熔炼炉的热平衡中的重要组成部分。

通过测定废气和废渣的温度、流量等参数，可以计算其带走的热量，进而更好地控制炉内热平衡状态。

3. 热量损失的估算在熔炼炉的运行过程中，热量损失是不可避免的。

炉壁和炉底的散热、辐射热等都会导致热量的损失。

通过对炉壁和炉底的材料和结构进行分析，可以估算热量损失，从而更好地维持炉内热平衡。

四、热平衡的重要性及个人观点热平衡的合理测定和计算对于富氧侧吹熔池熔炼炉的生产和操作至关重要。

只有保持炉内的热平衡状态，才能确保熔炼过程的稳定性和高效性。

通过有效地测定和计算热平衡，可以更好地控制熔炼过程，提高冶金炉窑的生产效率和质量。

现代富氧侧吹熔池熔炼公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]现代富氧侧吹熔池熔炼主要铜镍矿根据富氧侧吹熔池熔炼工艺的特点，富氧侧吹炉的结构，工艺流程及工业生产实践，富氧侧吹熔池熔炼炉具有炉料能在液态中迅速完成气、液、固三相间的主要反应，能耗低，作业环境好等特点。

项目概况铜镍矿为拓展产品领域扩大产能，治理三度污染，提高企业的竞争力，2008年喀拉通克铜镍矿责任有限公司，决定新建一套铜镍精矿熔炼系统，以逐步替代原有的传统密闭式鼓风炉系统，由于需要处理外购镍精矿和适应镍品位低氧化镁高的原料特点，经过对瓦纽科夫熔池熔炼技术和传统密闭式鼓风炉对比决定采用具有我国自主知识产权的富氧侧吹熔池熔炼技术，改造老系统的密闭鼓风炉工艺。

项目于2008年启动，2009年开始施工，工程于2010年12月基本完成，2011年3月初开始烧炉，3月15日正式报料生产。

富氧侧吹熔池熔炼炉结构性能：富氧侧吹熔池熔炼炉主长方形立式结构，主要由炉缸、炉身、炉顶、钢架等组成。

炉缸由耐水材料砌筑而成，炉缸以上为炉身，炉身由铜水套组成。

该炉最大特点是在炉身两侧一层铜水套上开有数个一次风口，用于向熔体渣层鼓入富氧空气；在炉身两侧二层铜水套上开有数个二次风口，用于向炉内鼓入一定量的空气，使烟气中的可燃成分燃烧充分；三层铜水套以上及炉顶由钢水套组成，炉顶钢水套没有固态加料口，液态料口以及排烟口。

富氧侧吹熔池熔炼炉炼的工艺流程图炉渣冰铜 烟灰 烟气水蒸气水碎返料仓 制酸生渣场水率高镍烟气烟灰吹渣镍厂精炼制酸料仓选矿按一定比例混合均匀的原料和燃料，由皮带经炉顶的加料口加入炉内，进入炉内的物料经高温烟气干燥后落入熔池，富氧压缩空气，炉身两侧的一次风口鼓入熔体渣层，在富氧压缩空气的作用下，熔体在炉内剧烈搅拌，能迅速完成熔炼及氧化造渣过程，生成的潭锍共熔体，经虹吸放出口进入沉降电炉内澄清分离，得到渣和冰铜，高温烟气经余热锅炉，送制酸系统生产制酸。

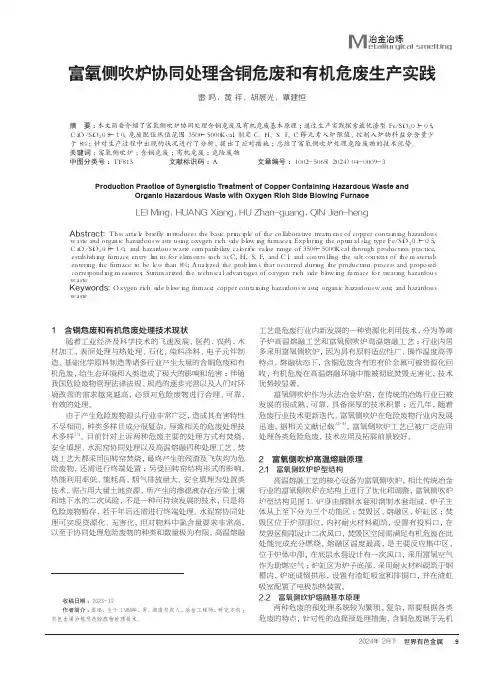

2024年 2月下 世界有色金属9冶金冶炼M etallurgical smelting富氧侧吹炉协同处理含铜危废和有机危废生产实践雷 鸣，黄 祥，胡展光，覃建恒湖南叶林环保科技有限公司，湖南，永兴　４２３３００摘 要：本文简要介绍了富氧侧吹炉协同处理含铜危废及有机危废基本原理；通过生产实践探索最优渣型Ｆｅ／ＳｉＯ２０．３~０．５，ＣａＯ／ＳｉＯ２０．８~１．０，危废配伍热值范围３５００~５０００Ｋｃａｌ，制定Ｃ、Ｈ、Ｓ、Ｆ、Ｃｌ等元素入炉限值，控制入炉物料盐分含量少于８％；针对生产过程中出现的状况进行了分析，提出了应对措施；总结了富氧侧吹炉处理危险废物的技术优势。

关键词：富氧侧吹炉；含铜危废；有机危废；危险废物中图分类号：ＴＦ８１３ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２４）０４－０００９－３Production Practice of Synergistic Treatment of Copper Containing Hazardous Waste andOrganic Hazardous Waste with Oxygen Rich Side Blowing FurnaceLEI Ming，HUANG Xiang，HU Zhan-guang，QIN Jian-hengＨｕｎａｎ　Ｓｈｅｎｌｉａｎ　Ｅｎｖｉｒｏｎｍｅｎｔａｌ　Ｐｒｏｔｅｃｔｉｏｎ　Ｔｅｃｈｎｏｌｏｇｙ　Ｃｏ．，　Ｌｔｄ，Ｙｏｎｇｘｉｎｇ　４２３３００，Ｈｕｎａｎ，ＣｈｉｎａAbstract: Ｔｈｉｓ　ａｒｔｉｃｌｅ　ｂｒｉｅｆｌｙ　ｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ｂａｓｉｃ　ｐｒｉｎｃｉｐｌｅ　ｏｆ　ｔｈｅ　ｃｏｌｌａｂｏｒａｔｉｖｅ　ｔｒｅａｔｍｅｎｔ　ｏｆ　ｃｏｐｐｅｒ　ｃｏｎｔａｉｎｉｎｇ　ｈａｚａｒｄｏｕｓ　ｗａｓｔｅ　ａｎｄ　ｏｒｇａｎｉｃ　ｈａｚａｒｄｏｕｓ　ｗａｓｔｅ　ｕｓｉｎｇ　ｏｘｙｇｅｎ　ｒｉｃｈ　ｓｉｄｅ　ｂｌｏｗｉｎｇ　ｆｕｒｎａｃｅｓ；　Ｅｘｐｌｏｒｉｎｇ　ｔｈｅ　ｏｐｔｉｍａｌ　ｓｌａｇ　ｔｙｐｅ　Ｆｅ／ＳｉＯ２０．３~０．５，　ＣａＯ／ＳｉＯ２０．８~１．０，　ａｎｄ　ｈａｚａｒｄｏｕｓ　ｗａｓｔｅ　ｃｏｍｐａｔｉｂｉｌｉｔｙ　ｃａｌｏｒｉｆｉｃ　ｖａｌｕｅ　ｒａｎｇｅ　ｏｆ　３５００~５０００Ｋｃａｌ　ｔｈｒｏｕｇｈ　ｐｒｏｄｕｃｔｉｏｎ　ｐｒａｃｔｉｃｅ，　ｅｓｔａｂｌｉｓｈｉｎｇ　ｆｕｒｎａｃｅ　ｅｎｔｒｙ　ｌｉｍｉｔｓ　ｆｏｒ　ｅｌｅｍｅｎｔｓ　ｓｕｃｈ　ａｓ　Ｃ，　Ｈ，　Ｓ，　Ｆ，　ａｎｄ　Ｃｌ，　ａｎｄ　ｃｏｎｔｒｏｌｌｉｎｇ　ｔｈｅ　ｓａｌｔ　ｃｏｎｔｅｎｔ　ｏｆ　ｔｈｅ　ｍａｔｅｒｉａｌｓ　ｅｎｔｅｒｉｎｇ　ｔｈｅ　ｆｕｒｎａｃｅ　ｔｏ　ｂｅ　ｌｅｓｓ　ｔｈａｎ　８％；　Ａｎａｌｙｚｅｄ　ｔｈｅ　ｐｒｏｂｌｅｍｓ　ｔｈａｔ　ｏｃｃｕｒｒｅｄ　ｄｕｒｉｎｇ　ｔｈｅ　ｐｒｏｄｕｃｔｉｏｎ　ｐｒｏｃｅｓｓ　ａｎｄ　ｐｒｏｐｏｓｅｄ　ｃｏｒｒｅｓｐｏｎｄｉｎｇ　ｍｅａｓｕｒｅｓ；　Ｓｕｍｍａｒｉｚｅｄ　ｔｈｅ　ｔｅｃｈｎｉｃａｌ　ａｄｖａｎｔａｇｅｓ　ｏｆ　ｏｘｙｇｅｎ　ｒｉｃｈ　ｓｉｄｅ　ｂｌｏｗｉｎｇ　ｆｕｒｎａｃｅ　ｆｏｒ　ｔｒｅａｔｉｎｇ　ｈａｚａｒｄｏｕｓ　ｗａｓｔｅ．Keywords: Ｏｘｙｇｅｎ　ｒｉｃｈ　ｓｉｄｅ　ｂｌｏｗｉｎｇ　ｆｕｒｎａｃｅ；　ｃｏｐｐｅｒ　ｃｏｎｔａｉｎｉｎｇ　ｈａｚａｒｄｏｕｓ　ｗａｓｔｅ；　ｏｒｇａｎｉｃ　ｈａｚａｒｄｏｕｓ　ｗａｓｔｅ；　ａｎｄ　ｈａｚａｒｄｏｕｓ　ｗａｓｔｅ收稿日期：２０２３－１２作者简介：雷鸣，生于１９８９年，男，湖南祁东人，冶金工程师，研究方向：有色金属冶炼及危险废物处理技术。

铅富氧侧吹炉开炉生产实践胡卫文、徐旭东、欧阳坤(湖南水口山有色金属集团第八冶炼厂，湖南衡阳421500)摘要：详细介绍了目前国内已建成的采用无烟粒煤作为还原剂最大的的富氧侧吹还原炉开炉试生产情况和技术指标。

工业生产实践表明，该厂侧吹还原炉技术先进、投资省、工艺稳定、吨铅综合能耗低、工作环境好，整体工艺技术处于世界领先水平。

关键词：铅；侧吹炉；生产实践；富氧熔炼Startup Practice of Lead Rich Oxygen Side-BlownFurnaceHu Wei-wen,Xu Xu-dong, Ou Yang -kun(Shuikoushan Nonferrous Metals Group of Hunan Province, Hengyang 421500, China) Abstract: The trial production and technical index of the largest current domestic built using smokeless coal as reducing agent rich oxygen side-blown furnace were introduced in detail.The industrial practice has shown that the rich oxygen side-blown furnace of this furnace was advanced technology、low investment、stable process、low comprehensive energy、good working environment,and the whole technology was world leading level.Key word: lead; side-blown furnace; production; oxygen enriched air smelting一、前言：某厂侧吹炉由西安有色冶金设计院负责设计，侧吹炉炉床面积为12.15㎡，是目前国内已建成的采用粒煤作为还原剂的最大的富氧侧吹还原炉，设计规模为年产10万t粗铅，侧吹炉项目由2013年11月份开工建设，至2014年10月份开炉试生产，开炉试生产工作进展顺利。

富氧侧吹炼铅工艺与熔炼过程分析摘要：本文对富氧侧吹熔池的结构和富氧侧吹熔池炼铅工艺进行较为详尽的阐述。

实践结果表明采用富氧侧吹法生产铅的作业方法具有环境好、低能耗、流程精简、低成本等优势。

关键词：富氧侧吹炉铅冶炼熔池熔炼还原熔炼1富氧侧吹直接炼铅技术概述1.1富氧侧吹熔池熔炼炉结构简析富氧侧吹熔池的上面为富氧侧吹熔池熔炼氧化炉，下部为富氢侧吹熔池熔化还原炉。

富氧侧吹炉是一种直立的矩形结构，它由炉缸、炉顶、炉身、钢框等部件构成。

炉缸采用耐火原料，在炉缸以上的部分属于炉身，该部位采用铜水套和钢水套管连接。

富氧侧吹炉的最大特征是在炉身两个铜套筒上设置多个一次风孔，将富氧气体注入到熔融渣中。

在富氧气的影响下，熔液剧烈搅拌，加快反应速度。

在炉体两边三个铜套筒上分别设置若干次通风孔，将一定数量的气体吹进炉中，使炉膛中的易燃物质得到完全的焚烧。

三个铜水套以上的炉顶部用钢套管构成。

炉顶钢瓶上装有固体进料口、液体进料口和排气口。

在炉膛一端设置一个虹吸腔，用以对铅矿进行进一步澄清和分离，同时，铅经虹吸腔持续抽出，渣从料口处排出来。

采用滑槽将富氧侧吹氧化室和富氧侧吹还原炉相连通，从而实现对硫化精矿的氧化和富铅还原冶炼。

在富氧侧吹还原炉的一头，在炉顶附近设置液体高铅废渣进口。

1.2富氧侧吹直接炼铅工艺流程富氧侧吹直接炼铅工艺流程见图1。

图1 富氧侧吹直接炼铅工艺流程图富氧侧吹氧化炉和富氧侧吹还原炉是富氧侧吹法生产中的关键技术，采用滑槽将两个富氧侧吹炉串联起来，从而达到生产的目的。

富氧侧吹氧化炉产-次粗铅和高铅渣流入氧化炉的虹吸室内，一次处理后的粗铅可供使用。

虹吸将钢块不断排出，高铅渣通过滑槽向富氧侧吹还原炉内进行。

将二次粗铅和还原后的冶炼渣流入到还原炉的虹吸腔中，用虹吸将二次粗铅不断排出，在烟气中不断喷出还原渣，通过烟气提纯。

三座高炉产生的高温烟气由余热锅炉进行余热回收，富氧侧吹式氧化炉的高温烟气经余热锅炉、电收尘器后送入制酸装置，还原炉与烟化炉高温烟气经过余热锅炉、布袋除尘器后进行脱硫处理即可排空。
