1.电力系统生产的特点是什么？2.对电力系统的基本要求是什么？3.电能质量的指标是（）（）（）4.考核电力系统运行的经济型的指标（）（）5.电力系统中性点运行方式有（）（）比较两种中性点运行方式优缺点。
6.7.电力系统常用的接线图（）（）8.为什么要规定电力系统的电压等级？9.我国目前运行的电力系统交流和直流的最高电压等级分别是（）（）10.电力变压器的参数是通过哪两个实验测得（）（）11.变压器的不变损耗是（）变压器的可变损耗是（）为什么?12.电力线路的4个参数中，产生有功损耗的有（）（）产生无功损耗的有（）（）13.电力线路具有对地导纳参数的原因（）14.L GJ-400分别代表的含义？15.电力线路按结构分可分为（）（）两大类16.架空线路由（）（）（）（）（）组成。
电缆线路由（）（）（）组成17.采用扩径导线或分裂导线的目的？18.架空输电线为什么要换位？何谓“完全换位”？画出一次完全换位图。
19.铝线和铜线的电阻率是多少？20.21.正常的架空输电线的电导一般为（）S/km左右22.架空线路和电缆线路在电气参数上主要有哪些差别？23.在等值电路中，线路的对地支路是容性的，变压器的对地支路是感性的，为什么？比较两种等值电路有何异同？24.日负荷曲线上如果有很大的“峰谷差”对系统有什么影响？有何办法减小它？25.什么是负荷曲线？什么是负荷特性？日负荷曲线和年负荷曲线各有什么用处？26.电力线路的阻抗是A、B、C三相并联后的等值阻抗？27.变压器的励磁支路是感性的？28.线路末端电压高于始端的现象在电缆中尤为突出，为什么？29.发电机运行受哪些条件的约束？30.电力电容器吸收感性无功？发出容性无功？31.升压三绕组变压器三个绕组由内到外的排列顺序是（）降压排列顺序（）为什么？32.计算变压器参数和电力线路参数的公式？33.环网中的有功分点和无功分点是重合的？34.电压损耗在数值上等于电压降落的模值？35.线路末端的电压永远不会高于始端？36.潮流计算的功率是单相线路的功率？电压是线电压？阻抗和导纳代表单相参数？37.网络有功损耗最小的功率分布取决于支路阻抗?38.当单位长度参数一样时，环路功率的分布取决于环网线路的长度？39.当两个节点间无支路直接相连时，互导纳为0？40.P-Q分解法比牛顿拉夫逊法计算速度快的原因是迭代次数少？41.P-Q分解法修正方程中的稀疏矩阵可直接由节点导纳矩阵虚部组成？42.电力系统潮流计算中PQ节点的特点（）PV节点的特点（）平衡节点的特点（）43.潮流计算中节点电压方程的基本形式是（）44.P-Q分解法潮流计算的原理和简化条件是什么？写出其修正方程式？45.什么是电压降落，电压损耗，电压偏移？46.一般而言，牛顿拉夫逊的迭代次数比PQ分解法（）；收敛速度比PQ（）47.什么叫线路的自然功率？48.线路电压损耗是指电路始末两端电压的（）差49.N-L法确定雅克比矩阵各元素H/N/J/L/R/S的简单形式。

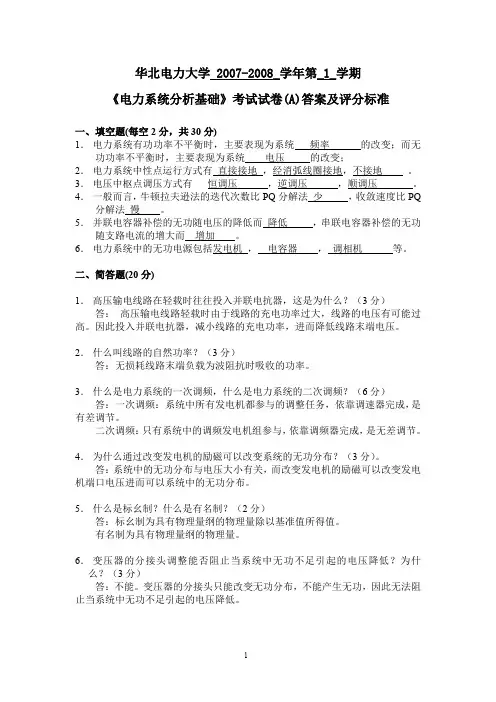

2008/2009学年 第2学期 电力系统分析 期末考试试题卷（A ）适用班级： 考试时间：一、 填空题(每空2分，共30分)1 电力网络主要由电力线路和 组成 2．电能生产最基本首要的要求是 。
3. 在我国110kV 以上电力系统的中性点运行方式一般为 。
4．电压降落指元件两端电压的 。
5. 采用分裂导线的目的是 。
6．挂接在kV 10电网上的发电机的额定电压应为 kV ，该电压等级的平均标称电压为 kV 。
7．电力系统频率的一次调整，通过调节发电机组上的 完成。
8 一般通过调节 来改变发电机的机端电压。
9. 双绕组变压器的分接头在 侧。
10．从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷测母线上的电源功率称为 。
11.简单系统静态稳定依据为 。
12.减少原动机出力将 系统的暂态稳定性。
13．一台额定电压13.8kV ，额定功率为125MW 、功率因数为0.85的发电机，其电抗标幺值为0.18（以发电机额定电压和功率为基准值）。
那么它的实际电抗值为14. 在电力系统计算中，节点注入电流可理解为 。
二、选择题( 每题1分，共15分)1．手算潮流时，将发电厂变压器负荷侧母线上所联线路对地电纳中无功功率的一半也并入到等值电源功率中，这一功率称为（ ）。
A ：运算负荷功率B ：运算电源功率C ： 等值负荷功率D ：等值电源功率2．在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（ ）。
A ：3B B B IU S = B ：B B B I U S = C ：B B B I U S 3= D ：B B B I U S 3=3．我国电力系统的额定电压等级为（ ）A ： 3、6、10、35、110、220（KV ）B ： 3、6、10、35、66、110、220（KV ）C ： 3、6、10、110、220、330（KV ）D ：3、6、10、35、60、110、220、330、500（KV ） 4．电能质量是指（ ）A ：电压的大小 B:电压的大小和波形质量 C ：电压大小，电流大小 D:电压大小，波形质量，频率 5. 和架空输电线相比，同截面电缆的电抗（ ）。
华北电力大学电机学试卷A1一．填空题１．单相电力变压器在额定电压下运行时，其激磁电流为＿＿＿＿＿波形。
２．变压器的变比为ｋ，在高压侧做空载试验求得的激磁参数与在低压侧做空载试验求得的激磁参数，其欧姆值之比为＿＿＿＿＿，而标么值之比为＿＿＿＿＿＿。
３．一台额定频率为６０赫芝的电力变压器，接于５０赫芝、电压为变压器５／６倍额定电压的电网上运行，当忽略原边漏阻抗，则此时变压器的铁心的饱和程度＿＿＿＿＿＿；激磁电抗＿＿＿＿＿＿；激磁电流＿＿＿＿＿＿；铁心损耗＿＿＿＿＿＿＿。
（填入增大、减小或不变）４．变压器Ｔ型等效电路中激磁回路电阻ｒｍ的物理意义是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿，铁心越饱和，其数值越＿＿＿＿＿＿＿，它的数值可用＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿方法来测量。
５．变压器的电压变化率与＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿有关，从运行的观点看希望电压变化率＿＿＿＿＿＿＿。
６．一台变压器原边接在额定电压的电网上，副边空载电压与满载时电压之比为０．９８０４，则此时变压器的电压变化率△Ｕ＝＿＿＿＿＿＿％，且负载性质为＿＿＿＿＿＿。
７．三相变压器理想并联运行的条件是：⑴＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；⑵＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；⑶＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
８．两台联结组别相同，额定电压相同的变压器并联运行，已知：ＳＮ１＝１０００ＫＶＡ，ｕｋ１＝４％；ＳＮ２＝２５００ｋＶＡ，ｕｋ２＝５％。
当第一台满载时，第二台变压器输出容量为＿＿＿＿＿＿＿ｋＶＡ。
若要求共输出２７００ｋＶＡ，则第一台输出容量为＿＿＿＿＿＿ｋＶＡ，第二台输出容量为＿＿＿＿＿＿＿ｋＶＡ。
９．三绕组变压器的额定容量是指：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿，其等效电路中的Ｘ１、Ｘ２和Ｘ３的物理含义＿＿＿＿＿（填入是或不是）漏抗，它们均为＿＿＿＿＿＿＿＿＿＿＿＿。
华北电力大学 _2006－2007_学年第_2_学期考试试卷(A)班级: 姓名: 学号:一、单项选择与填空题（每空2分共36分） 1．随着时间的变化，单相脉振磁动势幅值的大小和幅值的位置遵循的变化规律是( )。
【⑴大小不变，位置变化； ⑵大小变化，位置不变； ⑶大小、位置均不变； ⑷ 大小、位置均变化】2．三相交流电机运行时的定子绕组的漏磁通可分为三个部分，即( )。
3．要想改变三相交流绕组通入三相对称交流电流产生的基波旋转磁场的转向，可采用的方法为( )。
4．交流电机三相合成基波磁势公式为111 1.35dp N k F I p=，其中1F 为( )。
【⑴正弦型脉振磁势波有效值； ⑵正弦型脉振磁势波幅值；⑶矩形脉振磁势波波幅值；⑷正弦型旋转磁势波幅值】5．在三相对称的交流绕组中通入三相对称电流时，其合成磁势波除基波外，还主要有( )次谐波磁动势。
【列出次数最低的两种谐波次数】。
6．对6p =的三相交流电机，其 A 、B 两相绕组轴线在空间相距的电角度为( )度。
7．葛洲坝水电厂的水轮发电机是96极的三相同步发电机，其转子的转速应为( )转/分；实测两极汽轮发电机的转速为2994转/分，则感应电势的频率为( )赫兹。
8．假设从三相对称交流绕组从各自首端 A 、B 、C 通入相同的正弦交流电流，此时所产生的基波磁动势幅值为( )。
【⑴1110.9dp p N k F I p=；⑵111 1.35dp p N k F I p=； ⑶零；】9．某交流电机，其槽距角为020α=。
下图是其一组交流线圈A X -，假设线圈'11-感应的基波电动势为10V ，则A X -线圈组感应的基波电动势为( )。
α1'1A X10．变压器运行时，当（ ）时效率最高。
【⑴额定运行时； ⑵铁损等于铜损时；⑶铁损等于50％铜损时；⑷铜损等于50％铁损时】11．一台三相变压器，N S =300kVA ，12N N U U =10kV/0.4kV ，Yd 接法，当此变压器额定运行时，二次侧的相电流为 ( ) 。

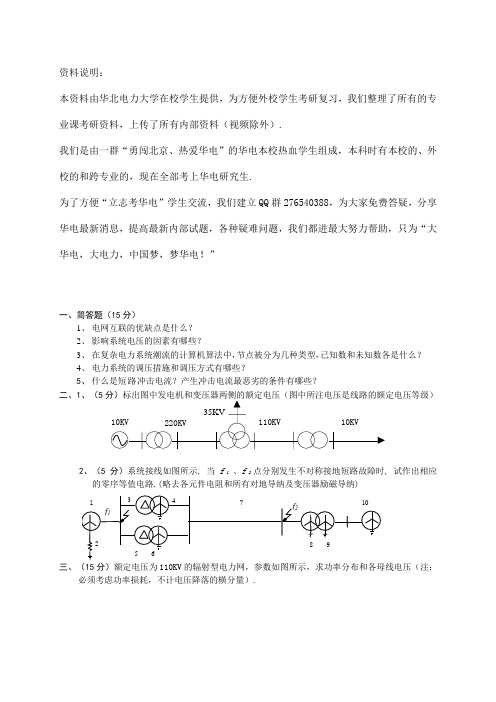

资料说明：本资料由华北电力大学在校学生提供，为方便外校学生考研复习，我们整理了所有的专业课考研资料，上传了所有内部资料（视频除外）.我们是由一群“勇闯北京、热爱华电”的华电本校热血学生组成，本科时有本校的、外校的和跨专业的，现在全部考上华电研究生.为了方便“立志考华电”学生交流，我们建立QQ 群276540388，为大家免费答疑，分享华电最新消息，提高最新内部试题，各种疑难问题，我们都进最大努力帮助，只为“大华电，大电力，中国梦，梦华电！”一、简答题（15分）1、 电网互联的优缺点是什么？2、 影响系统电压的因素有哪些？3、 在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？4、 电力系统的调压措施和调压方式有哪些？5、 什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（52、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路.(略去各元件电阻和所有对地导纳及变压器励磁导纳)三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）.四、（15负荷后，系统的频率和发电机的出力各为多少？五、（15分）设由电站1向用户2供电线路如图，为了使用户2能维持额定电压运行，问在用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当点发生相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值S B =100MVA ，U B =U av ）(1) 故障点A 相各序电流和电压的有名值、A 相各序电流向量图. (2) 中性点电位Un 是多少KV ？(3) Xn 是否流过正、负序电流？ Xn 的大小是否对正、负序电流有影响？P GN =500MW σ%=4P GN =450MW σ%=5负荷的单位调节功率K L*=1.5七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率S f不大于250MVA，试求(S B=100MVA，U B= U av)(1)线路允许的电抗有名值X L？(2)发电机G1、G2的计算电抗？。
1.那些实验是在EMS平台下进行那些实验是在DTS平台下进行EMS：1电力系统有功功率分布及分析；2电力系统无功功率分布及分析；3电力系统综合调压措施分析；4电力系统有功-频率分布；5电力系统潮流控制分析；6电力系统对称故障计算及分析；7电力系统不对称故障及计算分析DTS：1电力系统继电保护动作特性分析；2电力系统稳定性计算及分析；3电力系统继电保护动作情况与系统稳定性关系分析2.欲调节电压幅值,调有功P有效还是无功Q有效为什么1电压对无功变化更敏感,有功虽然对电压也有影响但是比较小2只考虑电压降落的纵分量：△U=PR+QX/U,从公式看出,电压降落跟有功P和无功Q都有关系,只不过在高压输电系统中,电抗X>>R,这样,QX在△U的分量更大,调节电压幅值就是在调节无功;3.重合闸有什么好处若电气故障设为三相短路,故障分别持续t1和t2时长,则两个实验结果有什么不同重合闸好处：1在线路发生暂时性故障时,迅速恢复供电,从而提高供电可靠性；2对于有双侧电源的高压输电线路,可以提高系统并列运行的稳定性,从而提高线路的输送容量；3可以纠正由于断路器机构不良,或继电器误动作引起的误跳闸故障延时长的接地距离一段动作次数,相间距离一段动作次数,三相跳开次数比故障延时短的多,开关三相跳开的次数多;4,.以实验为例,举例说明继电保护对暂态稳定的影响实验八中,实验项目一体现出选保护具有选择性,当其故障范围内出现故障时,有相应的断路器动作跳闸;实验项目二体现出保护是相互配合的;当本段拒动时,由上一级出口动作跳闸;实验项目三做的是自动重合闸的“前加速”和“后加速”保护;继电保护快速切除故障和自动重合闸装置就是使故障对系统的影响降到最低,尽早的将故障切除能避免故障电流对设备的冲击减小对系统的扰动,有利于暂态稳定的实现;5.·在电力系统潮流控制分析试验中,可以通过改变发电机的无功进行潮流调整,也可以通过改变发电机所连升压变压器的分接头进行潮流调整,实验过程中这两项调整对发电机的设置有何不同为什么改变发电机无功：设置发电机无功时以10MVAR增长;不能保证发电机有功功率和发电机电压恒定,他们可能会随着无功功率的改变有微小的变化;改变变压器分接头：设置此时发电机相当于一个PV节点,即恒定的有功P和不变的电压U;原因：发电机是无功电源,也是有功电源,是电能发生元件；变压器是电能转换元件,不产生功率;7在实验中考虑了哪些调压措施若某节点电压kv/无功……电压升高3kv,则应补偿多少电容实验调节发电机端电压调节有功,调节无功,调整变压器分接头百度电力系统的调压措施主要有：1靠调节发电机机端电压调压2靠改变变压器分接头调压3靠无功补偿调压4靠线路串连电容改变线路参数调压我的实验灵敏度系数为,所以若电压升高3kv,应补偿3/=40Mvar的电容8在调频实验中;对单机单负荷系统,若发电机的额定功率……频率怎么变化当负荷功率大于发电机功率的额定功率……通过K=△p/△f来判断f如何变化9、几个实验步骤实验九试探法求故障切除实验的实验步骤1.进入DTS之“教员台”,在DTS控制面版上选择“进入暂态”；同上述项目一样,将各开关的线路继电保护退出运行;2.按右键点击线路lineAto2,选择“电气故障设置”项,设置“三相短路”、故障延时100ms、距线路首端50%,按“确定”,选择菜单栏上的“表格曲线”下“动态曲线显示”项,在出现的窗体上察看发电机“摇摆曲线”;保存之;3.在“DTS控制台”面版上选择“进入在线”,再点击“仿真重演”,选择设置故障前的时间,返回基态潮流;根据发电机“摇摆曲线”的形态,继续在线路lineAto2上设置故障,故障类型、位置等与上述完全相同,只是将故障延时增加一个Δt,比如Δt=50ms,察看发电机“摇摆曲线”;4．重复步骤3之操作,将故障延时不断增加一个Δt,每一次都注意其摇摆曲线是否已接近稳定极限或已经崩溃,直至系统失稳;实验三1比较电抗器与电容器的调压作用返回系统基态潮流状态,断开连接在母线B上的电抗器和电容器的断路器,记录下此时母线B的电压；合上电容器的断路器,此时母线电压值发生变化,记录变化后的值；断开电容器的断路器,再合上电抗器的断路器,记录下变化后的母线电压值;2调节各变压器分接头,对比不同变压器对某一母线的调压作用返回系统基态潮流,分别调整变压器1号、2号、3号的分接头,比较哪一台变压器对改变母线A的节点电压最有效;具体做法,在“调度员潮流”状态,先把1号发电电机设置为PV节点,然后选中1号变压器,按键,选“分接头调节”,将其分接头位置上调或下调一个档位可多调几档,观察并记录下母线A的电压变化情况;返回系统基态潮流,分别对变压器B、C重复这一实验步骤,观察并分别记录下,母线A的电压变化情况;（3）应用仿真系统中的灵敏度分析法对指定母线电压进行灵敏度分析作母线B电压的灵敏度分析;点击“量测分析”、“状态估计”、“静态安全分析”进入实验操作平台,用鼠标点击并选中“母线B”,在窗口上方上选择“校正对策分析”项,点击“灵敏度分析”下的“灵敏度分析”子项,在弹出窗口中的“受控参数”框中选择“电压”,在右侧的“控制参数”框选中复选项“发电机无功功率”、“负载无功功率”和“电容无功功率”三项,按“确定”后仿真系统便会自动计算并给出各台发电机的无功功率、各个负荷无功功率以及各个电容无功功率对母线B电压影响的报表;4估算并验证电容器补偿容量;假设要将母线B电压升高ΔU,不断试探改变电容器的无功容量参数后将其投入运行,直至母线B电压符合或接近原定的要求,记录此时电容无功功率及母线B电压值；再利用灵敏度分析结果大致估算将母线B电压升高ΔU所需的电容无功功率容量,对比二者结果是否一致;实验一电力系统有功功率分布及分析1.2、欲调节电压相角θ,调有功P有效还是调无功Q有效应调节有功P,因为电力网络中,各元件的电抗一般远大于电阻,所以可将雅克比子阵中的N eP ∂∂=N 省略,可将修正方程中δ∆=∆H P ,所以节点电压相位角的改变主要影响各元件的有功功率潮流,即欲调节电压相角θ,调有功P;3,、想要调节水轮发电机的出力P 应调节什么控制量 如想要调节汽轮发电机的出力P 又应调节什么控制量想要调节水轮发电机的出力P 应调节其水门,调节水流量；如想要调节汽轮发电机的出力P 应调节其气门,调节进气量;实验二电力系统无功功率分布及分析1.2．欲调节电压相角θ,调有功P 有效还是调无功Q 有效答：调节无功有效;3．想要调节水轮发电机的无功Q 应调节什么控制装置调节汽轮发电机的Q 呢答：调节励磁装置,调节发电机励磁电流,增加励磁电流就会增加无功输出,减少励磁电流无功输出就会下降;4．调整变压器分接头能增加或减少全系统无功总量吗答：不能;系统的无功总量由发电机,同步调相机,电力电容器和静止补偿器等来影响,变压器分接头只是通过改变电压来改变无功分布,不影响全系统无功总量;实验三电力系统综合调压措施分析1．步骤2中,哪一种调压手段更有效些为什么答：步骤2中对比了发电机1、3的无功对母线A 电压的影响;调节3号发电机对调压更有效;有iijij ij ij U X Q R P U +=∆可知,电压降落主要受X 和Q,发电机3到母线A 的X 更大,所以发电机无功调节相同的量,3号发电机对母线A 电压的影响更大,调压更有效;2．从本实验的结果看出,要调整电压不合格点电压,最优先采用的调压手段是哪一种为什么而最有效的手段又是哪一种答：最优先采用的是调节发电机端电压、调整变压器分接头的方法,通过调整变压器的电压分接头来调整电压是电力系统经常采用的措施;最有效的是进行无功补偿,从而调节无功负荷;因为改变变压器的变比调压是有条件的;它就是：必须维持系统的无功功率平衡;调整变压器分接头不能从根本是改变无功缺乏的问题,还可能引起电压降落；iijij ij ij U X Q R P U +=∆,所以调节无功Q 对电压调整非常有效;3．如果想降网损,前提不能减出力、不能减负荷,如何通过各种调压手段进行调节答：无功补偿;通过无功补偿使线路上流过的无功减小,线路电压升高,线路是的电压降落减小,从而降低了网损;实验四电力系统有功-频率分析1．在一个实际运行的电网中,假设系统有功出力缺额P ∆,单独依靠发电机自身“一次调频”能力使系统重新平衡不计负荷调节,系统的频率值为f1；单独依靠负荷自身调节效应使系统重新平衡不计发电机调节,系统的频率值为f2;问二者是否相等答：二者不相等,因为发电机的单位调节功率和负荷的单位调节功率的值相差比较多,如：=*G K ~20,=*L K ;2．有人说,一号发电机的发电容量大于2号发电机,因此选调频机的时候应优先选一号机答：这种说法不对,因为发电机的单位调节功率和机组的调差系数σ有互为倒数的关系;100%f P 1K GNG ⨯==σσN实验五电力系统潮流控制分析1． 为什么会有线损线损的构成主要有哪些成分 2．答:电能通过输电线路传输而产生的能量损耗,简称线损;电力网络中除输送电能的线路外,还有变压器等其他输变电设备,也会产生电能的损耗,这些电能损耗包括线损在内的总和称为网损; 线损是由电力传输中有功功率的损耗造成的,主要由以下3个部分组成;=1\GB3①于电流流经有电阻的导线,造成的有功功率的损耗,它是线损的最主要部分②由于线路有电压,而线间和线对接之间的绝缘有漏电,造成的有功功率损耗③电晕损耗：架空输电线路带电部分的电晕放电造成的有功功率损耗;在一般正常情况下,后两部分只占极小的份量; 3． 从实验步骤3中的记录情况,谈谈你对线路损耗的认识;答:线损是电能通过输电线路传输而产生的能量损耗产生的;电力网络中除输送电能的线路外,还有变压器等其他输变电设备,也会产生电能的损耗,这些电能损耗的总和称为网损; 线损是由电力传输中有功功率的损耗造成的,主要由以下3个部分组成;=1\GB3①于电流流经有电阻的导线,造成的有功功率的损耗,它是线损的最主要部分②由于线路有电压,而线间和线对接之间的绝缘有漏电,造成的有功功率损耗③电晕损耗：架空输电线路带电部分的电晕放电造成的有功功率损耗;在一般正常情况下,后两部分只占极小的份量;4． 如果各110kV 线路承担的输送功率长期满负荷运行,有何方法可较好地解决线损过高问题答:为了降低网络功率损耗,可以采取改变系统运行方式,调整运行参数和负荷率等措施使网络的功率分布接近经济分布,使网络运行更经济,功率损耗为最小;在有功功率合理分配的同时,还应做到无功功率的合理分布;按照就近的原则安排补偿,减少无功远距离输送;增设无功补偿装置,并合理配置,以提高负荷的功率因数,改变无功潮流分布,可以减少有功损耗和电压损耗,可以减少发电机送出的无功功率和通过线路、变压器传输的无功功率,使线损大为降低,而且还可以改善电压质量、提高线路和变压器的输送能力; 实验六电力系统对称故障计算及分析1．对某一线路来说,在相同地点发生三相短路时的短路电流是否一定比发生两相短路时的短路电流大为什么答：不一定;当线路发生三相短路时：z U I f fa∑=)1(01其中x ∑)1(为电力系统序网络的正序阻抗;当线路发生两相短路假设b 、c 两相短路时：zz U I I f fc fb ∑+∑==)2()1(032则由12式可知：当z z )13()1()2(-∑<∑时,两相短路电流大于三相短路电流；当z z )13()1()2(-∑=∑时,两相短路电流等于三相短路电流；当z z )13()1()2(-∑>∑时,两相短路电流小于三相短路电流;但是由于电力系统中一般情况下z z ∑=∑)1()2(,所以两相短路电流小于三相短路电流;2．某一线路,首端发生三相短路故障和末端发生三相短路故障引起的系统反应一样吗 请说说理由;答：不一样;由于短路地点的不同,使得两次电源到短路点的短路阻抗不同,从而三相短路电流也不同; 实验七电力系统不对称故障计算及分析1．有人说,在相同地点发生三相短路、两相短路、两相接地短路和单相接地短路,肯定是三相短路的短路电流最大;对吗为什么答：不对;例如单项接地短路故障相的短路电流为∑+∑+∑=)0()2()1(03zzz U I ff ,一般∑)1(z和∑)2(z 接近相等;因此,如果∑)0(z 小于∑)1(z ,则单相短路电流大于同一地点的三相短路电流∑)2(0/zU f,反之,则单相短路电流小于三相短路电流;2．有人认为发生不对称故障时,故障相电流是由各序电流合成的,因此相电流一定比序电流要大;对吗为什么答：不对,因为序电流为矢量,有大小有方向,序电流的合成为矢量叠加,可能最后的相电流幅值比序电流还要小;1．在III 段过电流保护中,使用微机保护后,用不着电流继电器了作为启动元件,请问在该段的动作电流整定公式中还要考虑继电器的返回系数吗答：微机保护由于没有用电流继电器了作为启动元件,从理论上讲没有返回系数,但实际中,为了防止在保护装置在临界值附近发生抖动,微机保护中还是会设置返回系数的;2．如图所示,线路上装设两组电流互感器,线路保护和母线保护应各接哪组互感器为什么答：线路保护采用TA1互感器,母线保护采用TA2互感器;这样做是为了存在保护区间的重叠,从而保证任意处的故障都置于保护区内;实验九电力系统稳定性计算及分析1．有人说装设有自动励磁调节系统的发电机抗扰动能力比较强,对吗为什么答：这种说法是对的;正常情况下,系统中各发电机处于同步运行状态,保证系统中任何节点的电压幅值和频率以及任何线路的传输功率为恒定值;如果系统在运行过程中受到某种干扰,使发电机的输出电功率相应发生改变,结果是使得在扰动瞬间各发电机的机械输入转矩和输出的电磁转矩失去平衡,出现发电机转子不同程度的加速或减速,并导致各发电机之间转子相对角的变化;自动励磁调节系统能维持发电机或其他控制点的电压在给定水平,控制并联运行机组无功功率的合理分配,从而提高电力系统的稳定性;2.是不是只有相间三相短路才有可能引起系统的暂态稳定问题,发生单相接地短路则不会答：是;当发生单相接地不对称故障时,发电机定子回路中将流过负序电流;负序电流产生的磁场和转子绕组电流的磁场形成的转矩,主要是以两倍同步频率交变的,平均值接近于零的制动转矩,它对发电机也即电力系统的暂态过程没有明显影响,可略去不计;3.对于中性点不接地运行的小电网假设自供自用,与外电网没有联系,有无可能会发生类似的暂态稳定问题答：会;当系统在某种运行状态下突然受到某种干扰,使发电机的机械输入转矩和输出的电磁转矩失去平衡,使发电机转子加速或减速,并导致各发电机之间转子相对角的变化,从而带来电磁暂态过程; 实验十电力系统继电保护动作情况与系统稳定性关系分析1．如下图电网,保护5装设保护III 段,动作时限为III t 5,保护3装设II 段和III 段,动作时限分别为II I 3I I 3t t 和,保护1装设I 段、II 段和III 段,动作时限分别为III I I I t t t 111、、;有一继保工作人员在保护动作时限上这样设计：，，，t t s 031535∆+=∆+==III III III III III t t t t ts 0 s .5 0 131===I II II t t t ，;问设计有无问题 假设s 0.5t =∆答：这样设计存在问题;由已知得，s .5 0 31==II II t t 当B-C 线路首端发生短路故障时,1处的II 段保护可能发生误动,使A-B 线路切除,使故障范围扩大;。
2007年华北电力大学（北京）人文与社会科学学院行政管理综合考研真题及详解华北电力大学2007年硕士研究生入学试题考试科目：行政管理综合一、名词解释，每个6分，共计30分。
1．政策调整答：政策调整是指在政策评估与监测中所获得的有关政策执行效果的反馈信息的基础上，对政策方案、方案与目标之间的关系等进行不断地修正、补充和发展，以便达到预期政策效果的一种政策行为。
政策调整的内容包括问题的重新界定、目标的重新确定、方案的重新拟定，还包括政策效力、政策主体和客体的调整。
政策调整有利于保障公共政策的科学化，保证公共政策的权威性和严肃性，保持公共政策的稳定性和连贯性。
2．史密斯模型答：史密斯模型是指由史密斯提出的一种的政策执行过程模型。
史密斯政策执行模型最大的贡献就在于提出目标群体、执行机构与环境因素之间的互动关系。
他认为，政策可以被界定为由政府在旧的机构内，设立新的处理公共事务的模式或机构，或改变原来的处理模式的复杂行动。
政策发布以后即在社会上产生一种“张力”。
政策付诸实施以后，政策执行者和受政策影响者，就会感受到一种张力或压力，以及由此带来的冲突。
政策执行所产生的张力可能会引起激烈的抗议，因此可能需要采取相应的措施以实现政策目标，也可能带来一些其他变革。
如果在对张力进行处理以后，运作顺畅，就实现某种制度化，在必（1）理想化的政策：即政策目标是否切合实际?政策内容是否妥当?政策规定是否明确、可行?等等。
（2）执行机构：即负责政策执行的政府机关或单位的特性如何?（3）目标群体：即受公共政策影响的政策对象的特性如何?（4）环境因素：即影响政策执行或被政策执行所影响的环境方面的因素，可能是文化的、社会的、政治的或经济的。
3．政治文化答：政治文化是政治关系的心理的和精神的反映，是人们在社会政治生活中形成的对于政治的感受、认识和道德习俗规范的复杂综合。
它一般由政治心理、政治思想两个层次构成，政治心理是政治文化的表层和感性部分，政治思想是政治文化的深层和理性部分。
