《Autoform全教程》

AUTOFORM单动拉延简易中文教程第一步——新建目录：file—New File name（红色）输入自己文件名字第二步——导入IGSW文件：File-IMPORT导进之后点Apply(查看倒入的面是否有破面)第三步——选压边圈：右键选择压边圈（按住shift连选）选好之后点Binder再点apply(红色的)第四步——设置参数：Model-inpat generator定义料厚（sheet thickness）第五步——设置T ools第六步——（die-拉延凹模punch-凸模binder-压边圈。

）定义凹摸高度：Move（选负数）第七步——定义凸摸高度：Move（选零）第八步——定义压边圈高度：Move（选正数）红色的地方点tool center第九步——定义料片线和材料（die表示料片放在凹摸上点击die 可以定义料片放的位置）点Impot 导入料片线点Impot选材料第十步——设置凸凹模压边圈运动，点Downwnwards再点stationary（两个红色的地方）第十一步——再设置closing，点击show all按钮，再点stationary，设置凹模先向下运动到压边圈碰到（刚才设置傲模高度是300 压边圈高度是200 所以这里凹摸向下运动100就碰到压边圈）第十二步——再设置drawing，（force表示受力），凹摸继续往下运动200 ，此时压边圈binder 受到凹摸的力也随着往下200 （P=3表示受到凹摸的受力参数，其值一般为1.5—3）也可以设置力的大小，点P3出现再点const force 再红色的地方输入力的大小单位是牛顿50万牛顿=50钝。

接下来的就可以计算点job - start simulaion（save是默认保存;save as...... 是重新选择保存地方）第十三步——点kinematic check only 再点Start开始计算。

这样计算是看设置的高度有没错误拉下滚动条,拉到顶。

•总体介绍•基础操作与界面认识•模具设计基础知识回顾•AutoForm在模具设计中的应用实践•冲压工艺模拟与结果分析•高级功能拓展与案例分享总体介绍AutoForm软件简介0102 03AutoForm是一款专业的金属板材成形模拟软件，广泛应用于汽车、家电、航空等领域。

它能够准确模拟金属板材在冲压过程中的变形行为，帮助工程师预测和解决潜在的成形问题。

AutoForm软件具有强大的前处理、求解器和后处理功能，支持多种材料模型和边界条件，能够提供全面的成形分析结果。

培训目标与课程安排培训目标使学员掌握AutoForm软件的基本操作、模拟流程、结果解读和优化方法，能够独立完成金属板材成形模拟任务。

课程安排包括理论讲解、软件操作演示、案例分析、实战演练等多个环节，确保学员能够全面、深入地学习和掌握AutoForm软件。

学员预备知识与技能要求预备知识学员应具备基本的金属板材成形理论、有限元方法和计算机操作知识。

技能要求学员应具备一定的CAD软件操作经验，了解金属板材成形工艺和设备。

同时，学员需要具备良好的学习能力和团队协作精神，以便更好地掌握AutoForm软件并应用于实际工作中。

基础操作与界面认识0102 03系统要求确保计算机满足最低系统要求，包括操作系统、内存和硬盘空间等。

安装步骤从官方网站下载安装包，按照提示完成软件的安装过程。

启动流程安装完成后，双击桌面图标或从开始菜单启动软件。

软件安装与启动流程主界面功能区域划分菜单栏工具栏绘图区属性栏状态栏包含文件、编辑、视图、插入、格式、工具、窗口和帮助等菜单项。

提供常用命令的快捷按钮，如新建、打开、保存、打印等。

用于显示和编辑图形的主要区域。

显示当前选中对象的属性，并允许进行修改。

显示当前操作状态、坐标位置、对象数量等信息。

工具栏及快捷键使用技巧工具栏定制根据个人习惯，可以自定义工具栏上显示的按钮。

快捷键设置为了提高操作效率，可以为常用命令设置快捷键。

常用快捷键掌握一些常用快捷键，如Ctrl+C（复制）、Ctrl+V（粘贴）、Ctrl+Z（撤销）等，可以大大提高工作效率。

contents •软件介绍与安装•基础操作与设置•建模与网格划分技巧•仿真分析与后处理•高级功能应用指南•案例实战与经验分享目录该软件能够模拟金属板材的冲压、弯曲、拉深等成形过程，预测成形缺陷，优化工艺参数，提高产品质量和生产效率。

Autoform具有强大的前后处理功能，支持多种CAD数据格式导入，提供丰富的分析结果展示和输出选项。

Autoform是一款专业的金属板材成形模拟软件，广泛应用于汽车、航空航天、家电等领域。

Autoform软件概述010405060302系统要求与安装步骤软件界面前处理模块求解模块后处理模块软件界面及功能模块工具栏及快捷键使用工具栏介绍快捷键使用文件管理与数据导入导数据导入文件格式支持详细讲解如何导入不同来源的数据文件，包括CAD并介绍导入过程中的注意事项和常见问题解决方法。

数据导出参数设置与优化建议参数设置详细解释Autoform软件中的各项参数设置，包括分析类型、网格划分、材料属性、边界条件等，并提供合理的参数选择建议。

优化建议根据实践经验，提供针对不同分析类型和问题的优化建议，如提高计算精度、缩短计算时间等。

高级功能介绍简要介绍Autoform软件的高级功能，如自动化脚本、二次开发接口等，并说明如何学习和掌握这些功能。

几何建模方法及实例演示支持多种CAD格式导入，如IGES、STEP、CATIA等。

提供创建点、线、面、体等基本几何体的工具。

支持并集、交集、差集等布尔运算，用于构建复杂几何模型。

演示从导入CAD模型到构建完整几何模型的过程。

导入CAD模型创建基本几何体布尔运算实例演示网格划分原则与技巧分享01020304网格类型选择网格密度控制边界层处理技巧分享模型修复与网格质量检查模型修复网格质量检查网格优化实例演示用于研究结构在静载作用下的响应，如位移、应力和应变等。

静态分析动态分析热分析参数设置用于研究结构在动态载荷作用下的响应，如振动、冲击和波动等。

用于研究结构在热载作用下的响应，如热传导、热应力和热变形等。

写在前面：相信很多人都有AUTOFORM4.07的安装文件，但是如何顺利地将其安装成功，或许每个人都存在这样或那样的困难，导致多次安装才能成功甚至不成功。

今天花了不少功夫，终于将其安装成功，以下是详细安装过程。

之所以把它总结出来献给广大网友，是为了让大家少走弯路，尽量做到一次安装成功，把精力投入到软件的应用，而非安装过程上。

希望对大家有所帮助！Sunnywin AUTOFORM4.07安装详细说明1. Autoform必须安装在NTFS格式的硬盘上，如果你的硬盘文件系统是FAT32的，则需用下面的方法将其转为NTFS格式。

转换硬盘文件格式：开始菜单/程序/运行/convert d:/fs:ntfs（该命令将硬盘D转换为NTFS格式，在出现的DOS窗口中要求输入驱动器D的卷标，打开我的电脑可直接看到，如本地磁盘、DISK1_VOL2、或DISK1_VOL3等。

另外，在Window系统下无法直接将C盘转换为NTFS）；2. 关闭其他运行程序,包括杀毒软件等。

然后依次安装以下文件夹下的文件(若出现要求系统重启，可选择No，在完成整个安装之后重启系统)：(1) Thdparty/SFU3_5/setup.exe，一路选择next，不用填写任何内容（本教程的C盘是NTFS，所以该文件直接安装在C盘下，故未修改安装位置，若要将其安装在其它盘下，请自行选择安装目录）；(2) Thdparty/Xc10_00/Msetup.exe，选择Install Interop X Server/Personal Installation,出现Setup Type界面时选择 Typical，依次点击Next，安装过程中会出现文件缺失的提示，忽略该信息选择Ignore，继续安装完成，出现重新启动电脑的提示，现则No，点击安装界面的Back/Exit,退出该安装的初始画面；(3) Thdparty/Xc3D10_00/Msetup.exe，选择Install Interop 3D/Personal Installation，出现Setup Type界面时选择 Typical，一路点击安装完毕；3. 安装AUTOFORM之前，先做以下准备工作：文件夹选项/ 查看，把“隐藏设置受保护的操作系统文件（推荐）”的勾选去掉，在“隐藏文件和文件夹”选项下选择“显示所有文件”；在C盘编辑Boot.ini文件（去掉其只读属性，打开前最好备份一下）：设置/noExecute=AlwaysOff ，即无论XP还是2000系统最后一行的/noexecute=optin/fastdetect/upsepmtier修改为/noexecute＝AlwaysOff；4. 安装Autoform/DISK1/setup.exe，SetupType界面中选择Typical installation（默认），一路选择Next，安装最后出现License Type选“Floating license using FLEXlm”，后续界面中输入“27005@yourhostname”作为License server信息。

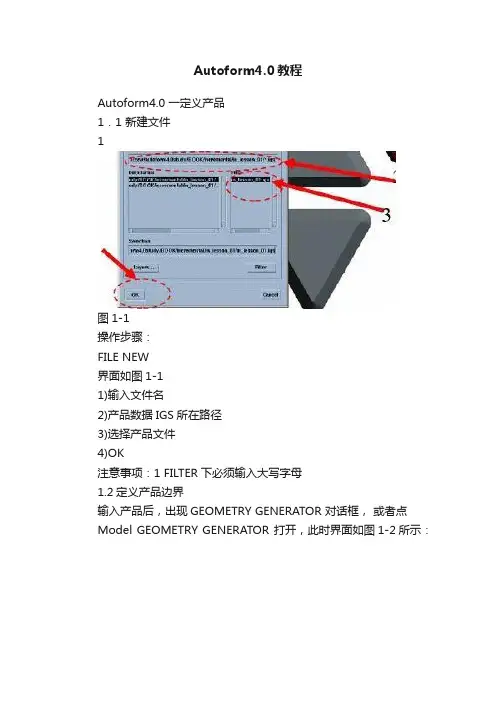

Autoform4.0教程Autoform4.0 一定义产品1．1 新建文件1图1-1操作步骤：FILE NEW界面如图1-11)输入文件名2)产品数据IGS所在路径3)选择产品文件4)OK注意事项：1 FILTER下必须输入大写字母1.2定义产品边界输入产品后，出现GEOMETRY GENERATOR 对话框，或者点Model GEOMETRY GENERATOR 打开，此时界面如图1-2所示：图1-2操作步骤：在GEOMETRY GENERATOR 对话框中选择PART1 选择零件属性（单个/对称/局部对称/左右件/不完全左右件），这里我们选择；1) 点后，出现 Symmetry plane 对话框，如下图：2) 在Symmetry plane 中定义对称基准面，然后点OK2 定义产品需要的三维数据，如果不需要某些面的话，选择面后点击；1.3 产品倒圆fillet在GEOMETRY GENERATOR对话框中选择fillet 界面如图1-3如图1-3操作步骤：1)定义圆角R值X，再点OK，即小于X的圆角都被检测出来2)定义被检测出来的圆角R值3)1．4定义基准点与冲压方向在如图1-4 操作步骤：1) Tip center 下选择Define 定义基准点，如下图2) 自动定义冲压方向，最小拉延深度，最小拉延负角；注意事项：1自动定义方向后，数值可能有小数，可使用右下角圆整。

3)手动定义冲压方向，选择旋转基准轴，定义旋转增量，点击，+/- 调节到合适的冲压方向为止；4)定义安全负角范围，如果超出此定义范围，数模面就会显示为红色。

如下图1-5：图1-5二翻边模设计2.1图2-1操作步骤：1) Tag 输入步骤的名称50 2) 类型中选择Form 3) OK 界面如图2-2图2-2 4) 选择PreApply5) 选择Wiper Add Wiper 如下图2-3图2-36) 定义翻边镶块的操作步骤：1) 选择需要翻边的数模面，然后点Wall 2) 选择需要翻边的圆角面，然后点Radius3)Apply ,如果还有另外的翻边镶块，则再点Add Wiper ，重复上面的操作；如果不需要这个翻边的话，则点Delete Wiper ; 4) 在点Apply 后图示4和5区域变为可选部分, 图示4区域为更改镶块的参数部分, 图示5区域为定义翻边方向区域 5)选择合适的参数后,再一次Apply ，如图2-4。

autoform操作教程ppt学习教案目录•引言•autoform软件基础•建模与网格划分•材料参数设置与模拟分析•模具设计与优化•成型工艺参数设置与优化•案例分析与实战演练PART01引言提高用户对autoform操作的熟练度和效率帮助用户更好地理解和应用autoform的功能和特性为用户提供一份全面、系统的autoform操作指南目的和背景autoform 的高级特性和应用案例autoform 的安装和配置方法autoform 的基本概念和原理autoform 的常用命令和操作技巧autoform 的常见问题及解决方法教程内容概述0103020405PART02autoform软件基础安装步骤下载autoform安装包；双击安装包，按照提示进行安装；选择安装路径和相关组件；完成安装。

启动方法双击桌面快捷方式；在开始菜单中找到autoform并单击启动。

界面介绍与功能模块菜单栏包含文件、编辑、视图等常用操作；工具栏提供常用功能的快捷按钮；工作区显示当前操作的文件和图形；状态栏显示当前操作状态和提示信息。

文件管理模块负责文件的打开、保存、关闭等操作；图形编辑模块提供图形的绘制、修改、删除等功能；数据分析模块支持数据的导入、导出、处理和分析等操作；打印输出模块支持打印预览、打印设置和打印输出等功能。

选择对象单击对象即可选择；移动对象拖动对象到新位置；缩放对象使用鼠标滚轮或工具栏中的缩放工具进行缩放；旋转对象使用工具栏中的旋转工具进行旋转。

Ctrl+N：新建文件；Ctrl+O：打开文件；Ctrl+S：保存文件；Ctrl+C：复制对象；Ctrl+V：粘贴对象；Ctrl+X：剪切对象；Ctrl+Z：撤销操作；Ctrl+Y：恢复操作。

PART03建模与网格划分熟悉AutoForm 软件界面及工具栏，学习基本建模操作如创建线条、曲面、实体等。

掌握基本建模操作理解建模原理学习高级建模技巧深入了解建模过程中的基本原理，如几何变换、布尔运算等，以便更好地应用于实际建模过程。
