复习题一、填空题1．若螺纹的升角为λ，接触面的当量摩擦系数为v f，则螺旋副发生自锁的条件是。
2．在设计滚子从动件盘状凸轮廓线时，若发现工作廓线有变尖现象，则在尺寸参数改变上应采取的措施是。
3．对心曲柄滑块机构以曲柄为原动件时，其最大传动角γ等于。
4．曲柄滑块机构是改变曲柄摇杆机构中的而形成的。
在曲柄滑块机构中改变而形成偏心轮机构。
在曲柄滑块机构中以而得到回转导杆机构。
5．当原动件作等速转动时，为了使从动件获得间歇的转动，则可以采用机构。
(写出三种机构名称。
) 6．符合静平衡条件的回转构件，其质心位置在。
静不平衡的回转构件，由于重力矩的作用，必定在位置静止，由此可确定应加上或去除平衡质量的方向。
7．斜齿轮面上的参数是标准值，而斜齿轮尺寸计算是针对面进行的。
8．为了减少飞轮的质量和尺寸，应将飞轮安装在轴上。
9．蜗轮的螺旋角应蜗杆的升角，且它们的旋向应该。
10．运动链成为机构的条件是。
11．用飞轮进行调速时，若其它条件不变，则要求的速度不均匀系数越小，飞轮的转动惯量将越，在满足同样的速度不均匀系数条件下，为了减小飞轮的转动惯量，应将飞轮安装在轴上。
12．能实现间歇运动的机构有、、。
13．图a）、b）所示直动平底从动件盘形凸轮机构的压力角数值分别为和。
14．在平面机构中，一个低副引入个约束，而一个高副引入个约束。
15．齿轮渐开线的形状取决于。
16．斜齿轮的正确啮合条件是。
17．移动副的自锁条件是。
18．已知一铰链四杆机构ABCD 中，已知30=AB l mm ， 80=BC l mm ，130=CD l mm ， 90=AD l mm ，构件AB 为原动件，且AD 为机架，BC 为AD的对边，那么，此机构为 机构。
19．对于绕固定轴回转的构件，可以采用 的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。
若机构中存在作往复运动或平面复合运动的构件应采用 方法，方能使作用于机架上的总惯性力得到平衡。
西北工业大学网络教育学院2021年4月《机械设计》大作业答案网叫福到（这四个字的拼音）一、填空题（每空2分，共40分）1．机械设计这门学科，主要研究的工作原理、结构和设计计算方法。
2．零件在应力长期作用下将引起疲劳破坏。
3．链传动张紧的目的是。
4．对轴进行弯扭合成强度校核计算时，将扭矩T乘以折算系数α是考虑到。
5．在齿轮传动的设计计算时，其许用接触应力与材料的有关。
6．齿面硬度HB>350的钢齿轮r 制造工艺过程为加工齿坯、、和磨齿。
7．带传动工作时产生弹性滑动的原因在于。
8．在基本额定动载荷作用下，滚动轴承可以工作转而不发生点蚀失效，其可靠度为。
9．能构成紧键联接的两种键是和。
10．计算采用三角形螺纹的紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增加到原来的倍。
13．代号为6218的滚动轴承其类型是；内径是mm。
14．在键联接中，花键主要的失效形式是工作面。
二、分析题（每小题10分，共20分）1．两级圆柱齿轮传动，已知齿轮1主动，轮齿的螺旋方向与齿轮转向如图（1）所示，为使中间轴的轴向力尽可能的减小，试确定齿轮3轮齿的螺旋方向和中间轴上齿轮的受力方向。
图（1）2．图（2）所示减速装置简图，已知齿轮1主动，蜗杆螺旋线方向，蜗轮转向，若希望蜗杆轴所受轴向力完全抵消，试分析确定（在答题纸上重新画图解答）：（1）斜齿轮1、2和蜗轮4的螺旋线方向；（2）标出Ⅱ轴齿轮2及蜗杆3在啮合点处的作用力（用分力Fa 、Fr 、Ft 表示）。
图（2）三、计算题（每小题10分，共30分）1．某试验台的输出轴端装一卷筒，该处轴的直径14mm d =，选用A 型平键联接，其中4mm,4mm,18mm b h L ===，键及轮毂材料均为45号钢，载荷平稳，[]130MPa σ=p ，[]120MPa τ=，试求此键联接所能传递的最大扭矩（取/2k h =）。
2．某球轴承的预期寿命为h L ，当量动载荷为P ，基本额定动载荷为C 。

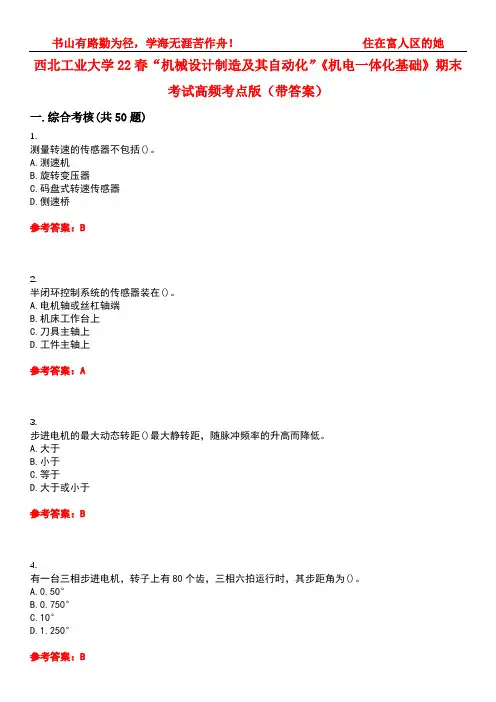

西北工业大学22春“机械设计制造及其自动化”《机电一体化基础》期末考试高频考点版（带答案）一.综合考核(共50题)1.测量转速的传感器不包括()。
A.测速机B.旋转变压器C.码盘式转速传感器D.侧速桥参考答案：B2.半闭环控制系统的传感器装在()。
A.电机轴或丝杠轴端B.机床工作台上C.刀具主轴上D.工件主轴上参考答案：A3.步进电机的最大动态转距()最大静转距，随脉冲频率的升高而降低。
A.大于B.小于C.等于D.大于或小于参考答案：B4.有一台三相步进电机，转子上有80个齿，三相六拍运行时，其步距角为()。
A.0.50°B.0.750°C.10°D.1.250°5.传动机构减小摩擦，能够提高()。
A.机构的稳定性能B.机构的灵敏度C.机构的刚度D.机构的传动精度参考答案：B6.细分技术就是在莫尔条纹变化一周期内，不只是输出一个脉冲，而是输出若干个脉冲以提高()。
A.分辨率B.电流速C.涡流传感速D.合格率参考答案：A7.机电一体化产品由五个基本要素构成，五个基本要素构是机械本体、动力源、检测与传感装置、控制与信息处理装置和()。
A.扭矩负载B.平稳性C.传动精度D.执行机构参考答案：D8.在机电一体化产品中，常用的输入设备不包括()。
A.开关B.键盘C.拨码盘D.打印机参考答案：DPWM是指()。
A.晶闸管直流调压电源B.恒流斩波型脉冲功率放大电路C.直流发电机D.脉冲宽度调制器参考答案：D10.若己知光栅的栅距w=0.02mm，两栅的栅线错开的角度θ=0.1°，则莫尔的间距B≈()mm。
A.50B.0.2C.0.002D.12参考答案：D11.光栅移动一个栅距，莫尔条纹移动()个条纹间距。
A.1/4B.1/2C.1D.2参考答案：C12.机电一体化产品接口的分类方法有很多，本课程按照接口所联系的子系统不同，以控制微机为出发点，将接口分为()和机电接口两大类。

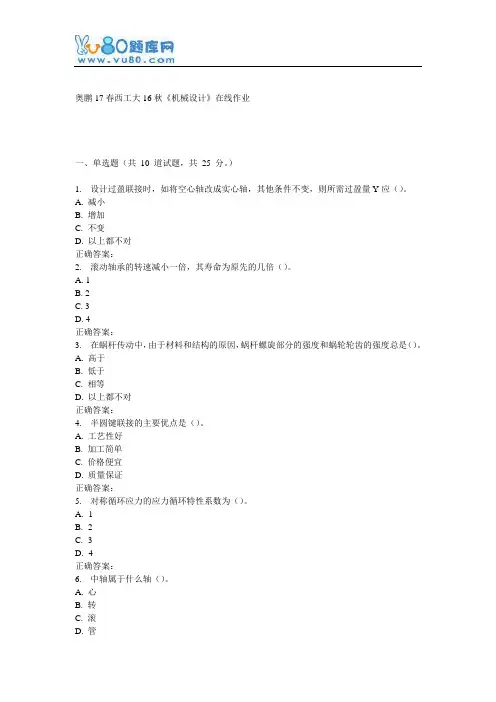

奥鹏17春西工大16秋《机械设计》在线作业一、单选题（共10 道试题，共25 分。
）1. 设计过盈联接时，如将空心轴改成实心轴，其他条件不变，则所需过盈量Y应（）。
A. 减小B. 增加C. 不变D. 以上都不对正确答案：2. 滚动轴承的转速减小一倍，其寿命为原先的几倍（）。
A. 1B. 2C. 3D. 4正确答案：3. 在蜗杆传动中，由于材料和结构的原因，蜗杆螺旋部分的强度和蜗轮轮齿的强度总是（）。
A. 高于B. 低于C. 相等D. 以上都不对正确答案：4. 半圆键联接的主要优点是（）。
A. 工艺性好B. 加工简单C. 价格便宜D. 质量保证正确答案：5. 对称循环应力的应力循环特性系数为（）。
A. -1B. -2C. -3D. -4正确答案：6. 中轴属于什么轴（）。
A. 心B. 转C. 滚D. 管7. 保证离心力不致过大，V带传动限制带速小于（）。
A. 25m/sB. 30m/sC. 40m/sD. 55m/s正确答案：8. 手工焊对接焊缝时，如果被焊件特别厚，宜采用的坡口（）。
A. 双UB. 双VC. 双HD. 双W正确答案：9. 61702轴承的内径为（）。
A. 12B. 13C. 14D. 15正确答案：10. 平键联接如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿周向相隔（）。
A. 180°B. 90°C. 120°D. 60°正确答案：西工大16秋《机械设计》在线作业二、多选题（共10 道试题，共25 分。
）1. 常用的轴承材料包括（）。
A. 金属材料B. 多孔质材料C. 塑料D. 液体材料正确答案：2. 挠性联轴器可以补偿的相对位移有（）。
A. 轴向位移B. 径向位移D. 综合位移正确答案：3. 按摩擦性质，轴承分为（）。
A. 滚动轴承B. 滑动轴承C. 金属轴承D. 非金属轴承正确答案：4. 轴上零件的轴向定位和固定，常用的方法有（）。
目 录2015年西北工业大学878机械设计考研真题（回忆版1）2015年西北工业大学机械设计考研真题（回忆版2）2015年西北工业大学878机械设计考研真题（回忆版3）2014年西北工业大学878机械设计考研真题（回忆版）2013年西北工业大学878机械设计考研真题（回忆版）2012年西北工业大学878机械设计考研真题（回忆版）2011年西北工业大学878机械设计考研真题（回忆版1）2011年西北工业大学878机械设计考研真题（回忆版2）2010年西北工业大学878机械设计考研真题2009年西北工业大学878机械设计考研真题2007年西北工业大学804机械设计考研真题2006年西北工业大学492机械设计考研真题2005年西北工业大学492机械设计考研真题2004年西北工业大学492机械设计考研真题2003年西北工业大学492机械设计考研真题2015年西北工业大学878机械设计考研真题（回忆版1）一、填空题（本题满分30分，每空1分）1．零件的截面形状一定，当截面尺寸增大时，其疲劳极限将随之______。
2．螺栓的放松装置或方法很多，就工作原理来看，可分为______、______破环螺旋副运动关系的放松。
3．普通平键连接工作时，键的主要失效形式为______。
4．过盈连接的承载能力最主要取决于______。
5．带传动的有效拉力决定于______、______、______三个因素。
6．链条的磨损主要发生在______的接触面上。
7．大小齿轮的材料、热处理和加工方法相同，则其弯曲疲劳强度______，接触疲劳强度。
8．蜗杆头数越多，其传动效率______，其自锁性______。
9．液体动压滑动轴承的向心滑动轴承的偏心距，是随着轴颈转速的增大而_____，随着载荷的增大而______。
10．有一滚动轴承的代号为6208/P5，轴孔内径为_______。
11．在载荷不平稳且有较大冲击和振动的情况下，一般宜选用_____联轴器。
机械设计习题解答机械设计（西北工大第八版）3-1 某材料的对称弯曲循环疲劳极限1180 MPa σ-=，取循环基数60510N =⨯，9m =，试求循环次数N 分别为7000、25000、62000次时的有限寿命弯曲疲劳极限。
解由公式1N σσ--= （教科书式3-3）11180373.6 N MPa σσ--===21180324.3 N MPa σσ--===31180227.0 N MPa σσ--===3-2已知材料的力学性能为260 s MPa σ=，1170 MPa σ-=，0.2σϕ=，试绘制此材料的简化等寿命疲劳曲线。
解 根据所给的条件，()0,170A '和()260,0C 由试件受循环弯曲应力材料常数102σσσϕσ--=，可得1022170283.33 110.2MPa σσσϕ-⨯===++由上式可得()141.67,141.67D '。
由三点()0,170A '、()260,0C 和()141.67,141.67D '，可绘制此材料的简化等寿命疲劳曲线如下。
3-3 一圆轴的轴肩尺寸为：72 D mm =，62 d mm =， 3 r mm =。
材料为40CrNi ，其强度极限900 b MPa σ=，屈服极限750 S MPa σ=，试计算轴肩的弯曲有效应力集中系数k σ。
解 /72/621.1D d ==，/3/620.048r d ==，所以，查教科书附表3-2得2.09σα≈，查教科书附图3-1得0.9q σ≈，故有()()1110.92.091 1.981k q σσσα=+-=+-=5-4 图5-48所示的底板螺栓组连接受外力F ∑的作用，外力F ∑作用在包含x 轴并垂直于底板接合面的平面内。
试分析螺栓组的受力情况，判断哪个螺栓受力最大？保证连接安全工作的必要条件有哪些？解 将底板螺栓组连接受外力F ∑力等效转化到底板面上，可知底板受轴向力sin y F F θ∑∑=，横向力cos x F F θ∑∑=和绕z的倾斜力矩sin cos z M lF hF θθ∑∑=-。

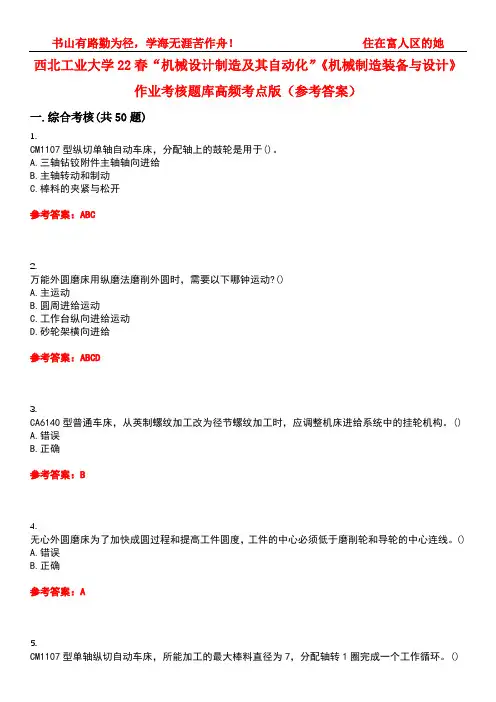

西北工业大学22春“机械设计制造及其自动化”《机械制造装备与设计》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.CM1107型纵切单轴自动车床，分配轴上的鼓轮是用于()。
A.三轴钻铰附件主轴轴向进给B.主轴转动和制动C.棒料的夹紧与松开参考答案：ABC2.万能外圆磨床用纵磨法磨削外圆时，需要以下哪钟运动?()A.主运动B.圆周进给运动C.工作台纵向进给运动D.砂轮架横向进给参考答案：ABCD3.CA6140型普通车床，从英制螺纹加工改为径节螺纹加工时，应调整机床进给系统中的挂轮机构。
()A.错误B.正确参考答案：B4.无心外圆磨床为了加快成圆过程和提高工件圆度，工件的中心必须低于磨削轮和导轮的中心连线。
()A.错误B.正确参考答案：AA.错误B.正确参考答案：B6.CA6140型普通车床，从模数螺纹加工改为英制螺纹加工时，无需调整机床进给系统中的挂轮和公英制变换机构。
()A.错误B.正确参考答案：A7.机床在加工中完成的各种运动，按其功用可分为表面成形运动和辅助运动。
()A.错误B.正确参考答案：B8.滚齿机加工齿轮，工件的转向取决于刀具的转向和刀具的螺旋线方向。
()A.错误B.正确参考答案：B9.通用机床类代号C的含义是齿轮加工机床。
()A.错误B.正确参考答案：A10.B.直控制数控机床C.轮廓控制数控机床参考答案：ABC11.在插齿机上加工直齿圆柱直径时，插齿机应具有以下哪几种运动?()A.主运动B.展成运动C.圆周进给运动D.让刀参考答案：ABCD12.传动系统图具体表示了动力源与执行件或执行件与执行件之间的传动关系。
()A.错误B.正确参考答案：A13.回转、转塔车床是在卧式车床的基础上发展起来的。
()A.错误B.正确参考答案：B14.CA6140车床进给箱内有一反向机构是为实现左右螺纹加工。
()A.错误B.正确参考答案：BA.错误B.正确参考答案：A16.普通平面磨床可分为三类。

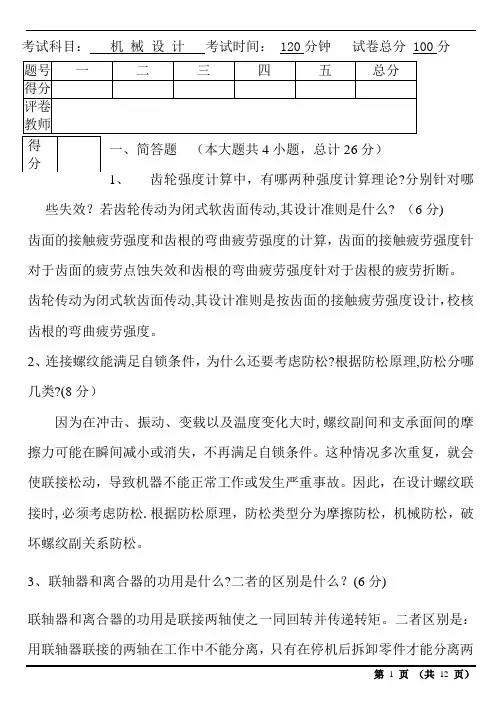

考试科目：机械设计考试时间： 120分钟试卷总分 100分些失效？若齿轮传动为闭式软齿面传动,其设计准则是什么? （6分)齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动,其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。
2、连接螺纹能满足自锁条件，为什么还要考虑防松?根据防松原理,防松分哪几类?(8分）因为在冲击、振动、变载以及温度变化大时,螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。
这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。
因此，在设计螺纹联接时,必须考虑防松.根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
3、联轴器和离合器的功用是什么?二者的区别是什么？(6分)联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。
二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴,而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么?为减小动载荷应如何选取小链轮的齿数和链条节距？（6分）小链轮的齿数不宜过小和链条节距不宜过大。
二、选择题(在每题若干个选项中选出正确的选项填在横线上。
本大题共12小题，总计24分）1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用B.A．螺栓联接B．双头螺柱联接C．螺钉联接2、滚动轴承中,为防止轴承发生疲劳点蚀，应进行 A 。
A。
疲劳寿命计算B。
静强度计算C。
极限转速验算3、阿基米德蜗杆的 A 参数为标准值.A。
轴面B。
端面C。
法面4、一对相啮合的圆柱齿轮的Z1＜Z2，b1>b2,其齿面接触应力的大小为A 。
A. σH1=σH2B. σH1〉σH2C。
σH1〈σH25、V带传动设计中，限制小带轮的最小直径主要是为了____B___.A．使结构紧凑B．限制弯曲应力C．限制小带轮上的包角D．保证带和带轮接触面间有足够摩擦力6、在齿轮抗弯强度的设计公式m≥中，应代入_ C __。
2021填空题根本没有原题了，就问答有一个，计算一个，但是都不会啊，坑。
希望15年的你加油啊一，填空题乱序1,接触应力的计算，说力增大4倍应力的变化2点蚀是什么磨损〔坑我写的磨粒磨损结果是疲劳磨损〕3什么传动的传动比一直不变4滑动轴承的分类5即能补偿轴向位移还能缓冲吸整的有弹性元件的绕行联轴器填一个二判断题多看看书吧1齿宽的选择2许用疲劳极限的大小对接触疲劳的影响3滑动轴承和滚动轴承谁使用高速三问答1，直齿圆柱齿轮的设计内容和步骤2，三种转动副〔铰链〕具体结构内容3和03年差不多就是滚动轴承和滑动轴承的适用场合写出三种滑动轴承的应用场合四分析1带传动的三种应力并画出应力图，指出最大和最小应力处2平安联轴器和平安离合器的功能特征各自的使用场合3标出齿轮力的大小，常规题五计算题1 04年的真题蜗杆散热三种措施2不完全润滑的承载能力计算提高改良承载能力的措施六画图两个都是剖视图1 普通螺栓联接2半联轴器和轴键应该是要画到键的剖视图西北工业大学2021机械设计考研真题回忆填空30分简答32分〔4道*8分〕分析36分〔2*18〕计算40分〔2*20〕设计12分一、填空题目大局部见过弹簧的分类轴承预紧主要目的链传动磨损发生在谁之间二、简答1、普通螺栓、螺钉、双头螺柱各自使用场合条件2、带传动各张紧位置优劣分析3、电动机 A B C 工作机将带传动、齿轮传动、蜗轮蜗杆传动放入ABC并分析〔类似09年综合题2〕4、润滑油膜形成的必要条件三、分析1、屈服极限600Mpa 对称循环弯曲疲劳极限300Mpa 材料常数0.2 工作点最大应力200Mpa 最小应力-40Mpa r=C 作图法求平安系数2、起重机模型，标出圆柱斜齿轮，及蜗轮蜗杆转向，旋向，Ft，Fa，Fr四、计算1、普通螺栓连接螺栓许用拉应力240Mpa Ks=1.5 f=0.2 M16螺栓，d1=13.835，d2=…..，求所能承受最大负载2、角接触球轴承支撑如图，n=750r/min,C=10.8kN，fp=1.5，ft=1.0，Fd=0.68Fr〔大于或小于e时X，Y的取值已给出〕，求Lh五、设计一端游动一端固定轴系设计〔其他两种轴承配置方式也出现在题目中，要会〕题目不难，时间充足，画图比拟费时间。
一填空题1 带传动中的应力有拉应力、离心应力和弯曲应力。
2 带传动的极限承载能力与初拉力、包角和带与带轮间的当量摩擦系数有关。
3 带传动正常工作时，紧边拉力F1、松边拉力F2、初拉力F0和有效圆周力F e之间的关系为F1- F2= F e和F1+F2 = 2F0。
4 在正常润滑的条件下，链传动一般在高速时的容易发生链疲劳破坏失效，而在低速时容易发生链条过载拉断失效。
5 按用途不同，链条可分为传动链、输送链、起重链，一般机械传动中常用传动链。
6 滚子链的磨损主要发生在销轴和套筒的接触面上。
7 齿轮轮齿的失效可能因为赤根强度不足而导致轮齿折断，也可能因为齿面硬度不足而导致齿面过度磨损或者塑性变形。
8 齿面接触应力与材料性能、齿轮宽度、小齿轮分度圆直径和齿数有关。
9 齿轮润滑需要考虑的因素有齿轮圆周速度和传动形式。
10 蜗杆传动中的传动效率受到啮合功率损耗、轴承摩擦损耗和搅油损耗的影响。
11 选择蜗杆传动的润滑油时，通常在环境温度较高时，选用粘度值较大的润滑油；当转速较高时，可选用粘度值较低的润滑油。
12 按照受力来分，轴可以分为心轴、转轴和传动轴。
13 心轴仅承受弯矩载荷，而转轴承受弯矩和扭矩载荷。
14 键联接的可以有平键联接、楔健、切向健和半圆健。
15 平键联接依靠平键的两侧面来传递转矩；楔键联接依靠楔键的上下两面来传递转矩。
16 滚动轴承内圈与轴的配合采用基孔制，外圈与孔的配合采用基轴制。
17 按防松的原理不同，螺纹联接可以分为摩擦防松、机械防松和铆冲防松。
18 三角形螺纹主要用于联结，矩形螺纹、梯形螺纹和锯齿形螺纹主要用于传动。
19做带传动的受力分析时，涉及初拉力、紧边拉力、松边拉力和离心力。
20带传动失效形式一般是指疲劳破坏和打滑。
21在链传动中，链条的节距越大，承载能力越强，动载荷也越大。
22直齿圆柱齿轮齿根弯曲应力的最大值与齿轮材料性能、尺宽和外载荷有关。
23选择齿轮材料时的一般要求是齿面要硬、齿心要韧。
第一章1-1.机械零件常用的材料有哪些？为零件选材时应考虑哪些主要要求？解：机械零件常用的材料有：钢(普通碳素结构钢、优质碳素结构钢、合金结构钢、铸钢)，铸铁，有色金属（铜及铜合金、铝及铝合金）和工程塑料。
为零件选材时应考虑的主要要求：1.使用方面的要求：1）零件所受载荷的大小性质，以及应力状态，2）零件的工作条件，3）对零件尺寸及重量的限制，4）零件的重要程度，5）其他特殊要求。
2.工艺方面的要求。
3.经济方面的要求。
1-2.试说明下列材料牌号的意义：Q235,45,40Cr,65Mn,ZG230-450,HT200,ZcuSn10P1,LC4. 解：Q235是指当这种材料的厚度（或直径）≤16mm时的屈服值不低于235Mpa。
45是指该种钢的平均碳的质量分数为万分之四十五。
40Cr是指该种钢的平均碳的质量分数为万分之四十并且含有平均质量分数低于1.5%的Cr 元素。
65Mn是指该种钢的平均碳的质量分数为万分之六十五并且含有平均质量分数低于1.5%的Mn元素。
ZG230-450表明该材料为铸钢，并且屈服点为230，抗拉强度为450.HT200表明该材料为灰铸铁，并且材料的最小抗拉强度值为200Mpa.ZCuSn10P1铸造用的含10%Sn、1%P其余为铜元素的合金。
LC4表示铝硅系超硬铝。
1-6.标准化在机械设计中有何重要意义？解：有利于保证产品质量，减轻设计工作量，便于零部件的互换和组织专业化的大生产，以及降低生产成本，并且简化了设计方法，缩短了设计时间，加快了设计进程，具有先进性、规范性和实用性，遵照标准可避免或减少由于个人经验不足而出现的偏差。
第二章2-7.为什么要提出强度理论？第二、第三强度理论各适用什么场合？解：材料在应用中不是受简单的拉伸、剪切等简单应力状态，而是各种应力组成的复杂应力状态，为了判断复杂应力状态下材料的失效原因，提出了四种强度理论，分别为最大拉应力理论、最大伸长线应变理论、最大切应力理论、畸变能密度理论。
机械设计基础试题一、填空题1．螺纹联接的防松方法可分为，和永久防松三大类。
2．轴上零件的轴向固定方法有轴肩固定、轴环固定、、等。
3．传动带工作时，带中的应力有：紧边拉应力、、等。
4．蜗杆头数z1越大，蜗杆的升角越____ __，蜗杆传动效率越。
5．滚动轴承7208C的类型为；内径为mm。
6．花键联接按齿形不同，可分为和两类。
7．间歇运动机构有机构和机构等。
8．与中碳钢相比，低碳钢的强度和硬度，塑性和焊接性能。
9．无弹性元件的绕性联轴器有，等。
10．机构的传动角越大，有效分力就越，效率就越。
二、简答题1. 确定疲劳极限时，应考虑到哪三方面的因素?2. 为什么在圆柱齿轮传动中，通常取小齿轮齿宽b1>b2(大齿轮齿宽)?3. 分析带传动的包角 1、带轮直径D1和中心距a的大小对带传动承载能力的影响。
4. 滚动轴承典型的组合方式分为哪三类?各适用于什么场合?5. 连接用螺纹都具有自锁性，但为什么还要对螺纹连接进行防松？试各举出两个机械防松和摩擦防松的例子。
6. 齿轮出现点蚀破坏原因是什么？点蚀破坏通常出现在轮齿的什么部位？如何提高齿面的抗点蚀能力？三、分析题1. 图示传动系统中，件1、2为直齿锥齿轮，件3为蜗杆，4为蜗轮。
已知锥齿轮1为主动，要求锥齿轮2的回转方向n2如图示。
试确定：1）考虑让安装蜗杆的中间轴上所受轴向力能抵消一部分，设计出蜗杆与蜗轮的螺旋线方向（画在图上或文字说明）；2）画出各轮的轴向力方向（画在图上）；3）画出各轴的回转方向（画在图上）。
2. 在图示凸轮机构中画出：1) 基圆及其半径r 0；2) 理论廓线；3) 行程h ；4) 图示位置从动件的位移量s ；5) 从动件与凸轮轮廓A 点接触时的压力角。
四、计算题1. 设计一曲柄滑块机构，曲柄为主动件，已知滑块行程H =40mm ，偏距e =15mm ，行程速比系数K =1.4。
试用图解法求出曲柄和连杆的长度。
(本小题8分) (注:θθ-+= 180180K ) 2. 计算图示机构的自由度，并说明该机构是否具有确定运动，若机构中存在复合铰链、局部自由度或虚约束，应予指出。
第二章 平面机构的结构分析题2-1 图a 所示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。
解：1)取比例尺,绘制机构运动简图。
(图2-1a)2)要分析是否能实现设计意图,首先要计算机构的自由度。
尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。
分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。
故需增加构件的自由度。
3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。
(1) 在构件3、4之间加一连杆及一个转动副(图2-1b)。
(2) 在构件3、4之间加一滑块及一个移动副(图2-1c)。
(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-1d)。
11(c)题2-1(d)54364(a)5325215436426(b)321讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。
用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。
题2-2 图a 所示为一小型压力机。
图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。
在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。
同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。
最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。
西北工业大学22春“机械设计制造及其自动化”《机械制造基础（含材料）》期末考试高频考点版（带答案）一.综合考核(共50题)1.逆铣与顺铣相比，其优点是()。
A.散热条件好B.切削时工作台不会窜动C.生产率高参考答案：B2.影响铸铁石墨化的主要因素是化学成分和冷却速度。
()A.错误B.正确参考答案：B3.工件在安装定位时，根据加工技术要求实际限制的自由度数为六个，以满足加工要求，这种情况称为()。
A.欠定位B.不完全定位C.完全定位参考答案：C4.铸件内应力产生的主要原因是()。
A.铸件壁厚不均匀B.冷却速度不一致C.来自铸型或型芯的阻碍D.浇注温度过高参考答案：ABC5.金属的晶粒越细，其锻造性能越好。
()A.错误B.正确参考答案：A6.为保证加工质量，不得出现的定位是()。
A.完全定位B.不完全定位C.欠定位D.过定位参考答案：C7.钎焊接头的主要缺点是()。
A.焊接变形大B.热影响区大C.焊接应力大D.强度低参考答案：D8.顶尖、鸡心夹、拔盘等机床附件是用来加工()类零件的。
A.套筒类B.盘类C.轴类D.圆销类参考答案：C9.机床通用夹具有卡盘、分度头、钻模、镗模等。
()A.错误参考答案：A10.选择铸件浇注位置的首要原则是保证铸件的质量。
()A.错误B.正确参考答案：A11.3Cr2W8V中元素Cr符号前面的数字3表示的是()。
A.钢中含碳量的百分数B.钢中含碳量的千分数C.钢中含碳量的万分数D.钢中合金元素的总含量参考答案：B12.大批量生产中，加工铸铁齿轮上的孔，技术要求为φ50H7、Ra0.8μm，采用下列加工方案：钻孔-扩孔-粗铰孔-精铰孔。
()A.错误B.正确参考答案：A13.产生加工硬化现象的最主要原因是()。
A.晶粒破裂细化B.位错密度增大C.晶粒择优取向D.形成纤维组织参考答案：BA.错误B.正确参考答案：A15.CM6125型的基本参数是工件的最大旋转直径，为()。
A.25mmB.125mmC.250mmD.500mm参考答案：C16.钢的普通热处理方法主要有()。
西北工业大学22春“机械设计制造及其自动化”《公差与技术测量》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.我国发布的技术标准中()层次最高()层次最低。
A.国家标准B.地方标准C.企业标准D.行业标准参考答案：AC2.为了保证互换性，在精度设计时确定的公差值越小越好。
()A.错误B.正确参考答案：A3.几何误差值的大小用最小包容区域的宽度或直径表示。
()A.错误B.正确参考答案：B4.对于间隙配合的结合面，如果要求的间隙越大，则表面粗糙度参数值应当取的越大。
()A.错误B.正确参考答案：B5.Φ100H6/h5与Φ100H8/h9配合的最小间隙相同，最大间隙不同。
()A.错误B.正确参考答案：B6.在平键的连接中，轴槽采用的是()配合。
A.基孔制B.基轴制C.非基准制D.基准制参考答案：B7.所谓自由尺寸，又称未注公差尺寸，一般情况下没有公差要求。
()A.错误B.正确参考答案：A8.比较Φ25f7、Φ25f8，两个尺寸公差带的()。
A.上偏差相同，下偏差不同，尺寸公差不同B.上、下偏差均相同，尺寸公差相同C.上、下偏差各不相同，尺寸公差不同D.上偏差不同，下偏差相同，尺寸公差不同参考答案：A9.普通螺纹的作用中径与()有关。
A.实际大径B.实际中径C.实际小径D.螺距偏差E.牙型半角偏差参考答案：BDE10.实际尺寸就是被测零件真实的尺寸，简称为真值，实际尺寸的理想值是其基本尺寸。
()A.错误B.正确参考答案：A11.齿轮副的侧隙用于()。
A.储存润滑油B.补偿热变形C.补偿加工制造误差和装配误差D.保证运动精度参考答案：ABC12.对于滚动轴承与轴颈及壳体孔的公差配合，()。
A.在图纸上的标注与圆柱孔轴公差配合一样B.一般均选过盈配合C.应当分别选择两种基准制D.配合精度很高参考答案：CD13.假如某普通螺纹的实际中径在其中径极限尺寸范围之内，则可以判断该螺纹()。
A.合格B.不合格C.无法判断D.超差参考答案：C14.配合精度要求越高的零件表面，表面粗糙度参数允许值应当越小的理由是()。
西北工业大学22春“机械设计制造及其自动化”《机械原理》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.在铰链四杆机构ABCD中，已知AB=25mm，BC=70mm，CD=65mm，AD=95mm，当AD为机架时，是曲柄摇杆机构机构;当AB为机架时，是()机构。
A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构参考答案：A2.速度瞬心是机构上速度为零的点。
()A.错误B.正确参考答案：A3.在滚子推杆盘形凸轮机构中，当凸轮理论廓线外凸部分的曲率半径大于滚子半径时，推杆的运动规律将产生“失真”现象。
()A.错误B.正确参考答案：A4.在平面连杆机构中，欲使作往复运动的输出构件具有急回特性，则输出构件的行程速比系数K()。
A.大于1B.小于1C.等于1D.等于参考答案：A5.经过平衡后的回转构件在运动中不会产生动载荷。
()A.错误B.正确参考答案：A6.如果机构的自由度数F2则机构作无确定性运动。
()A.错误B.正确参考答案：A7.只有自由度为1的机构才具有确定的运动。
()A.错误B.正确参考答案：A8.由于平行轴斜齿圆柱齿轮机构的几何尺寸在端面计算，所以基本参数的标准值规定在端面。
()A.错误B.正确参考答案：A9.蜗杆蜗轮传动中，模数为m，蜗杆头数为z1，蜗杆直径系数为q，蜗轮齿数为z2，则蜗杆直径d1=()。
A.mz1B.mz2C.mq参考答案：C()具有高的定位精度，机构结构紧凑，是当前被公认的一种较理想的高速高精度的分度机构。
A.凸轮式间歇运动机构B.槽轮机构C.棘轮机构D.不完全齿轮机构参考答案：A11.在周期性速度波动中，一个周期内等效驱动力做功Wd与等效阻力做功Wr 的量值关系是()。
A.Wd=WrB.Wd>WrC.WdD.Wd≠Wr参考答案：A12.对心曲柄滑块机构中，若曲柄为主动件，则滑块的行程速比系数一定大于1。
()A.错误B.正确参考答案：B13.滚子从动件盘形凸轮的理论廓线和实际廓线之间的关系为()。
B.脉动循环C.循环特性r=-0.5的循环D.循环特性r=+1的循环5、零件的工作安全系数为_____。
A.零件的极限应力比许用应力B.零件的极限应力比零件的工作应力C.零件的工作应力比许用应力D.零件的工作应力比许用应力6、脉动循环应力的循环特性为_____。
A.1B.-1C.0D.其它值7、外圈固定内圈随轴转动的滚动轴承，其内圈上任一点的接触应力为_____。
A.对称循环交变应力B.静应力C.不稳定的脉动循环交变应力D.稳定的脉动循环交变应力8、下面四种叙述中，____是正确的。
A.变应力只能由变载荷产生B.静载荷不能产生变应力C.变应力是由静载荷产生D.变应力是由变载荷产生，也可能由静载荷产生答案：A、B、A、B、B、C、C、D1、采用普通螺栓联接的凸缘联轴器，在传递转矩时，＿＿。
A、螺栓的横截面受剪切B、螺栓与螺栓孔配合面受挤压C、螺栓同时受剪切与挤压D、螺栓受拉伸与扭转作用2、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能＿＿。
A、好B、差C、相同D、不一定3、用于联接的螺纹牙型为三角形，这是因为三角形螺纹＿＿。
A 牙根强度高，自锁性能好B、传动效率高C、防振性能好D、自锁性能差4、若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的＿＿。
A、螺距和牙型角B、升角和头数C、导程和牙形斜角D、螺距和升角5、对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用＿＿。
A、升角小，单线三角形螺纹B、升角大，双线三角形螺纹C、开角小，单线梯形螺纹D、升角大，双线矩形螺纹6、用于薄壁零件联接的螺纹，应采用＿＿。
A、三角形细牙螺纹B、梯形螺纹C、锯齿形螺纹D、多线的三角形粗牙螺纹7、当铰制孔用螺栓组联接承受横向载荷或旋转力矩时，该螺栓组中的螺栓＿＿。
A、必受剪切力作用B、必受拉力作用C、同时受到剪切与拉伸D、既可能受剪切，也可能受挤压作用8、计算紧螺栓联接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的＿＿倍。
A、l.lB、l.3C、1.25D、0.39、在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是＿＿。
A、提高强度B、提高刚度C、防松D、减小每圈螺纹牙上的受力10、在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了＿＿。
A、提高强度B、提高刚度C、外形美观D、降低成本11、紧螺栓联接在按拉伸强度计算时，应将拉伸载荷增加到原来的1.3倍，这是考虑＿＿。
A、螺纹的应力集中B、扭转切应力作用C、安全因素D、载荷变化与冲击12、预紧力为F'的单个紧螺栓联接，受到轴向工作载荷F作用后，螺栓受到的总拉力F0＿＿F'+F。
A、大于B、等于C、小于D、大于或等于13、在螺栓联接设计中，若被联接件为铸件，则有时在螺栓孔处制做沉头座孔或凸台，其目的是＿＿。
高。
10.问：当小带轮为主动轮时，最大应力发生在何处？答：这时最大应力发生在紧边进入小带轮处。
11.问：带传动的主要失效形式是什么？答：打滑和疲劳破坏。
12.问：带传动的设计准则是什么？答：在保证带传动不打滑的条件下，具有一定的疲劳强度和寿命。
13.问：提高带传动工作能力的措施主要有哪些？答：增大摩擦系数、增大包角、尽量使传动在靠近最佳速度下工作、采用新型带传动、采用高强度带材料等。
14.问：带轮的结构形式有哪些？答：铸铁制V带轮的典型结构有：实心式、腹板式、孔板式、椭圆轮辐式。
15.问：根据什么来选定带轮的结构形式？答：主要原因是根据带轮的基准直径选择结构形式；根据带的截型确定轮槽尺寸；带轮的其它结构尺寸由经验公式计算。
16.问：V带传动常见的张紧装置有哪些？答：定期张紧装置、自动张紧装置、采用张紧轮的装置。
17.问：带传动中，在什么情况下需采用张紧轮？张紧轮布置在什么位置较为合理？答：当中心距不能调节时，可采用张紧轮将带张紧。
张紧轮一般应放在松边内侧，使带只受单向弯曲。
同时张紧轮还应尽量靠近大轮，以免过分影响带在小轮上的包角。
18.问：带与带轮间的摩擦系数对带传动有什么影响？答：最大有效拉力随摩擦系数的增大而增大。
这是因为摩擦系数越大，则摩擦力就越大，传动能力也就越高。
19.问：为了增加传动能力，将带轮工作面加工得粗糙些以增大摩擦系数，这样做是否合理？答：不合理。
这样会加剧带的磨损，降低带的寿命。
20.问：与普通V带相比，窄V带的截面形状及尺寸有何不同？其传动有何特点？答：窄V带是用合成纤维作抗拉体，与普通V带相比，当高度相同时，窄V带的宽度约缩小1/3，而承载能力可提高1.5～2.5倍，适用于传递动力大而又要求传动装置紧凑的场合。
选择题1、带传动是依靠＿＿来传递运动和功率的。
A、带与带轮接触面之间的正压力B、带与带轮接触面之间的摩擦力C、带的紧边拉力D、带的松边拉力2、带张紧的目的是＿＿。
A、减轻带的弹性滑动B、提高带的寿命C、改变带的运动方向D、使带具有一定的初拉力3、与链传动相比较，带传动的优点是＿＿。
A、工作平隐，基本无噪声B、承载能力大C、传动效率高D、使用寿命长4、与平带传动相比较，V带传动的优点是＿＿。
A、传动效率高B、带的寿命长C、带的价格便宜D、承载能力大5、选取V带型号，主要取决于＿＿。
A、带传递的功率和小带轮转速B、带的线速度C、带的紧边拉力D、带有松边拉力6、V带传动中，小带轮直径的选取取决于＿＿。
A、传动比B、带的线速度C、带的型号D、带传递的功率7、中心距一定的带传动，小带轮上包角的大小主要由＿＿决定。
A、小带轮直径B、大带轮直径C、两带轮直径之和D、两带轮直径之差8、两带轮直径一定时，减小中心距将引起＿＿。
A、带的弹性滑动加剧B、带传动效率降低C、带工作噪声增大C、小带轮上的包角减小9、带传动的中心距过大时，会导致＿＿。
A、带的寿命缩短B、带的弹性滑动加剧C、带的工作噪声增大D、带在工作时出现颤动10、设计V带传动时，为防止＿＿，应限制小带轮的最小直径。
A、带内的弯曲成力过大B、小带轮上的包角过小C、带的离心力过大D、带的长度过长11、一定型号V带内弯曲应力的大小，与＿＿成反比关系。
A、带的线速度B、带轮的直径C、带轮上的包角D、传动比12、带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带＿＿。
A、进入大带轮处B、紧边进入小带轮处C、离开大带轮处D、离开小带轮处13、带传动产生弹性滑动的原因是＿＿。
A、带与带轮间的摩擦系数较小B、带绕过带轮产生了离心力提高齿芯的韧性;4)对齿根表层进行强化处理。
3.问：为什么齿面点蚀一般首先发生在靠近节线的齿根面上？答：当轮齿在靠近节线处啮合时，由于相对滑动速度低形成油膜的条件差，润滑不良，摩擦力较大，特别是直齿轮传动，通常这时只有一对齿啮合，轮齿受力也最大，因此，点蚀也就首先出现在靠近节线的齿根面上。
4.问：在开式齿轮传动中，为什么一般不出现点蚀破坏？答：开式齿轮传动，由于齿面磨损较快，很少出现点蚀。
5.问：如何提高齿面抗点蚀的能力？答：可采取如下措施：1)提高齿面硬度和降低表面粗糙度;2)在许用范围内采用大的变位系数和,以增大综合曲率半径;3)采用粘度高的润滑油;4)减小动载荷。
6.问：什么情况下工作的齿轮易出现胶合破坏？如何提高齿面抗胶合能力？答：高速重载或低速重载的齿轮传动易发生胶合失效。
措施为：1)采用角度变位以降低啮合开始和终了时的滑动系数;2)减小模数和齿高以降低滑动速度;3)采用极压润滑油;4)采用抗校核性能好的齿轮副材料;5)使大小齿轮保持硬度差;6)提高齿面硬度降低表面粗糙度。
7.问：闭式齿轮传动与开式齿轮传动的失效形式和设计准则有何不同？答：闭式齿轮传动：主要失效形式为齿面点蚀、轮齿折断和胶合。
目前一般只进行接触疲劳强度和弯曲疲劳强度计算。
开式齿轮传动：主要失效形式为轮齿折断和齿面磨损，磨损尚无完善的计算方法，故目前只进行弯曲疲劳强度计算，用适当增大模数的办法考虑磨损的影响。
8.问：硬齿面与软齿面如何划分？其热处理方式有何不同？答：软齿面：HB≤350，硬齿面：HB>350。
软齿面热处理一般为调质或正火，而硬齿面则是正火或调质后切齿，再经表面硬化处理。
9.问：在进行齿轮强度计算时，为什么要引入载荷系数K？答：在实际传动中，由于原动机及工作机性能的影响，以及齿轮的制造误差，特别是基节误差和齿形误差的影响，会使法向载荷增大。
此外在同时啮合的齿对间，载荷的分配并不是均匀的，即使在一对齿上，载荷也不可能沿接触线均匀分布。
因此实际载荷比名义载荷大，用载荷系数K 计入其影响10.问：齿面接触疲劳强度计算公式是如何建立的？为什么选择节点作为齿面接触应力的计算点？答：齿面接触疲劳强度公式是按照两圆柱体接触的赫兹公式建立的；因齿面接触疲劳首先发生在节点附近的齿根部分，所以应控制节点处接触应力。
11.问：一对圆柱齿轮传动，大齿轮和小齿轮的接触应力是否相等？如大、小齿轮的材料及热处理情况相同，则其许用接触答：一对齿轮传动，其大小齿轮的接触应力一定相等。
两齿轮材料和热处理相同时，其许用应力不一定相等。
因为许用应力还与寿命系数有关，大小齿轮的应力循环齿数不等，故许用应力不一定相等。
12.问：配对齿轮的齿面有较大的硬度差时，对较软齿面会产生什么影响？答：当小齿轮与大齿轮有较大的硬度差，且速度又较高时，较硬的齿面对较软的齿面会起较显著的冷作硬化效应，从而提高其疲劳极限。
13.问：在直齿轮和斜齿轮传动中，为什么常将小齿轮设计得比大齿轮宽一些？答：其目的是防止大小齿轮因装配误差产生轴向错位时导致啮合宽度减小而增大轮齿的工作载荷。
14.问：齿轮传动的常用润滑方式有哪些？润滑方式的选择主要取决于什么因素？答：齿轮的常用润滑方式有：人工定期加油、浸油润滑和喷油润滑。
润滑方式的选择主要取决于齿轮圆周速度的大小。
15.问：齿形系数与模数有关吗？有哪些因素影响齿形系数的大小？答：齿形系数与模数无关，齿形系数的大小取决于齿数。
16.问：为什么设计齿轮时，齿宽系数既不能太大，又不能太小？答：齿宽系数过大将导致载荷沿齿宽方向分布不均匀性严重；相反若齿宽系数过小，轮齿承载能力减小，将使分度圆直径增大。
17.问：选择齿轮传动第Ⅱ公差组精度等级时，除了考虑传动用途和工作条件以外，主要依据是什么？答：圆周速度。
18.问：选择齿轮毛坯的成型方法时（铸造，锻造，轧制圆钢等），除了考虑材料等因素外，主要依据是什么？答：齿轮的几何尺寸和批量大小。
19.问：斜齿轮传动的接触强度计算中的重合度系数Zε考虑了重合度对单位齿宽载荷的影响，它与哪些因素有关？答：它与斜齿传动的端面重合度和纵向重合度有关。
20.问：有一标准直齿圆柱齿轮传动，齿轮1和齿轮2的齿数分别为Z1和Z2,且Z1< Z2。
