机械设计基础试题西北工业大学2009-2010

第九章9-1.带传动中的弹性滑动与打滑有什么区别？对传动有何影响？影响打滑的因素有哪些？如何避免打滑？解：由于紧边和松边的力不一样导致带在两边的弹性变形不同而引起的带在带轮上的滑动，称为带的弹性滑动，是不可避免的。

打滑是由于超载所引起的带在带轮上的全面滑动，是可以避免的。

由于弹性滑动的存在，使得从动轮的圆周速度低于主动轮的圆周速度，使得传动效率降低。

影响打滑的因素有：预紧力大小、小轮包角、当量摩擦因素。

避免打滑：及时调整预紧力，尽量使用摩擦因素大的、伸缩率小的皮带，对皮带打蜡。

9-3.试分析参数1112D i α、、的大小对带传动的工作能力有何影响？解：1D 越小，带的弯曲应力就越大。

1α 的大小影响带与带轮的摩擦力的大小，包角太小容易打滑（一般取1α≥0120） 12i 越大，单根V 带的基本额定功率的增量就越大。

9-4.带和带轮的摩擦因数、包角与有效拉力有何关系？ 解：ec 01F =2F F 1f e f e e αα-≥+，最大有效拉力ec F 与张紧力0F 、包角α和摩擦系数f 有关，增大0F 、α和f 均能增大最大有效拉力ec F 。

9-9.设计一由电动机驱动的普通V 带减速传动，已知电动机功率P=7KW ，转速1=1440/min n r ，传动比123i =，传动比允许偏差为±5%，双班工作，载荷平稳。

解：1.计算功率ca P查表得，A K =1.2，则A =K P=1.278.4ca P kW ⨯=2.选择带的截型根据18.41440/min 9-9A ca P kW n r ==和查图选定型带。

3.确定带轮的基准直径12D D 和参考图9-9和表9-3取小带轮的基准直径1D =100mm ，大带轮的基准直径2121(1)3100(10.01)297D i D mm ε=-=⨯⨯-=。

查表取标准值2315D mm =。

12 3.15i =满足条件。

4．验算带的速度v111001440/7.54/601000601000D n v m s m s ππ⨯⨯===⨯⨯带速介于5~25m/s 之间，合适。

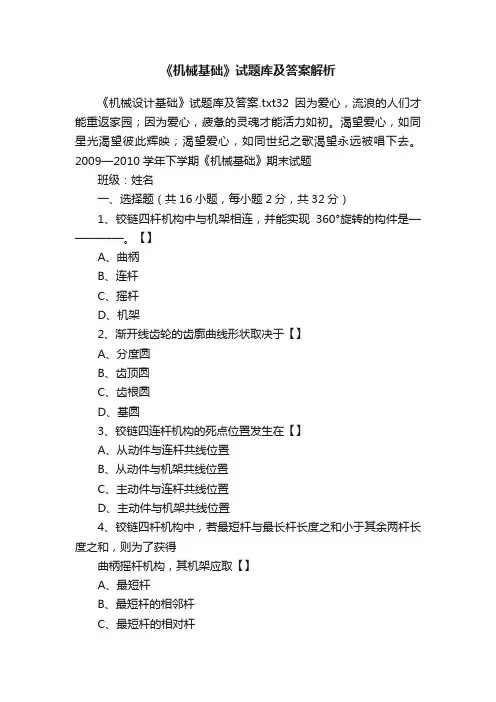

《机械基础》试题库及答案解析《机械设计基础》试题库及答案.txt32因为爱心，流浪的人们才能重返家园；因为爱心，疲惫的灵魂才能活力如初。

渴望爱心，如同星光渴望彼此辉映；渴望爱心，如同世纪之歌渴望永远被唱下去。

2009—2010学年下学期《机械基础》期末试题班级：姓名一、选择题（共16小题，每小题2分，共32分）1、铰链四杆机构中与机架相连，并能实现360°旋转的构件是—————。

【】A、曲柄B、连杆C、摇杆D、机架2、渐开线齿轮的齿廓曲线形状取决于【】A、分度圆B、齿顶圆C、齿根圆D、基圆3、铰链四连杆机构的死点位置发生在【】A、从动件与连杆共线位置B、从动件与机架共线位置C、主动件与连杆共线位置D、主动件与机架共线位置4、铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取【】A、最短杆B、最短杆的相邻杆C、最短杆的相对杆D、任何一杆5、在液压传动中，油泵属于【】A、动力元件B、执行元件C、控制元件D、辅助元件6、在一皮带传动中，若主动带轮的直径为10cm,从动带轮的直径为30cm则其传动比为: 【】A、0.33B、3C、4D、57、槽轮机构的作用是【】A、将主动件的连续均匀运动转变为从动件的间歇转动B、用于主、从动件间的变速传动C、用于两轴间的变矩传动D、用于两轴间的匀速传动8、若组成运动副的两构件间的相对运动是移动，则称这种运动副为【】A、转动副B、移动副C、球面副D、螺旋副9、带传动是依靠＿＿来传递运动和功率的。

【】A、带与带轮接触面之间的正压力B、带与带轮接触面之间的摩擦力C、带的紧边拉力D、齿轮之间的啮合10、在一般机械传动中，若需要带传动时，应优先选用【】A、圆形带传动B、同步带传动C、V型带传动D、平型带传动11、机械的制造单元是【】A、零件B、构件C、机构D、组件12、在一齿轮系中，若各齿轮和传动件的几何轴线都是固定的，则此轮系为【】A、定轴轮系B、动轴轮系C、周转轮系D、行星轮系13、一轮系有3对齿轮参加传动，经传动后，则输入轴与输出轴的旋转方向【】A、相同B、相反C、不变D、不定14、下列哪一种齿轮传动能改变两轴间的传动方向【】A、直齿圆柱齿轮B、斜齿圆柱齿轮C、内啮合齿轮D、圆锥齿轮15、轴承代号3312B中，其轴承内径为: 【】A．33mm B、60mm C、312mm D、12mm16、凸轮机构中最常用的从动杆是【】A 尖顶从动杆B 滚子式从动杆C 平底从动杆D 槽轮杆二、填空题：（每空1.5分共28分）17、按照机构中曲柄的数量，可将铰链四杆机构分成＿＿＿＿＿＿、＿＿＿＿＿＿＿和＿＿＿＿＿＿＿三种基本形式。

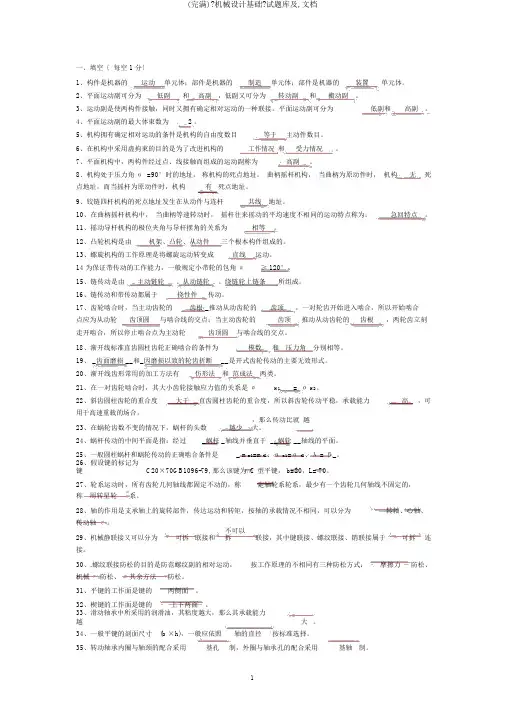

一、填空〔每空 1 分〕1、构件是机器的运动单元体；部件是机器的制造单元体；部件是机器的装置单元体。

2、平面运动副可分为低副和高副，低副又可分为转动副和搬动副。

3、运动副是使两构件接触，同时又拥有确定相对运动的一种联接。

平面运动副可分为低副和高副。

4、平面运动副的最大体束数为 2 。

5、机构拥有确定相对运动的条件是机构的自由度数目等于主动件数目。

6、在机构中采用虚拘束的目的是为了改进机构的工作情况和受力情况。

7、平面机构中，两构件经过点、线接触而组成的运动副称为高副。

8、机构处于压力角α =90°时的地址，称机构的死点地址。

曲柄摇杆机构，当曲柄为原动件时，机构无死点地址，而当摇杆为原动件时，机构有死点地址。

9、铰链四杆机构的死点地址发生在从动件与连杆共线地址。

10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往来摇动的平均速度不相同的运动特点称为：急回特点。

11、摇动导杆机构的极位夹角与导杆摆角的关系为相等。

12、凸轮机构是由机架、凸轮、从动件三个根本构件组成的。

13、螺旋机构的工作原理是将螺旋运动转变成直线运动。

14 为保证带传动的工作能力，一般规定小带轮的包角α≥ 120°。

15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

16、链传动和带传动都属于挠性件传动。

17、齿轮啮合时，当主动齿轮的齿根 _推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿立刻走开啮合，所以停止啮合点为主动轮齿顶圆与啮合线的交点。

18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。

19、 _齿面磨损 __和_因磨损以致的轮齿折断__是开式齿轮传动的主要无效形式。

20、渐开线齿形常用的加工方法有仿形法和范成法两类。

21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。

22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

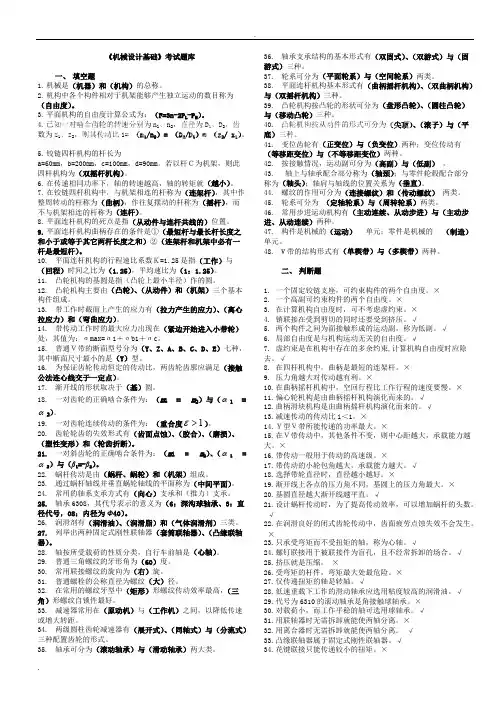

《机械设计基础》考试题库一、填空题1.机械是（机器）和（机构）的总称。

2.机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

3.平面机构的自由度计算公式为：（F=3n-2P L -P H ）。

4.已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比i= （n 1/n 2）= （D 2/D 1）= （z 2/ z 1）。

5.铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。

若以杆Ｃ为机架，则此四杆机构为（双摇杆机构）。

6.在传递相同功率下，轴的转速越高，轴的转矩就（越小）。

7.在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。

8.平面连杆机构的死点是指（从动件与连杆共线的）位置。

9.平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。

10.平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25），平均速比为（1：1.25）。

11.凸轮机构的基圆是指（凸轮上最小半径）作的圆。

12.凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。

13.带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。

14.带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σmax=σ1＋σb1＋σc。

15.普通Ｖ带的断面型号分为（Y 、Z 、A 、B 、C 、D 、E ）七种，其中断面尺寸最小的是（Y ）型。

16.为保证齿轮传动恒定的传动比，两齿轮齿廓应满足（接触公法连心线交于一定点）。

17.渐开线的形状取决于（基）圆。

18.一对齿轮的正确啮合条件为：（m 1 = m 2）与（ 1=α2）。

α19.一对齿轮连续传动的条件为：（重合度）。

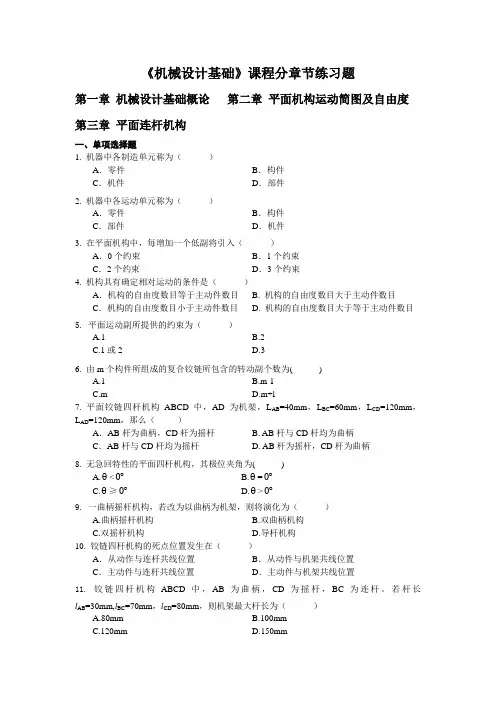

《机械设计基础》课程分章节练习题第一章机械设计基础概论第二章平面机构运动简图及自由度第三章平面连杆机构一、单项选择题1. 机器中各制造单元称为（）A．零件B．构件C．机件D．部件2. 机器中各运动单元称为（）A．零件B．构件C．部件D．机件3. 在平面机构中，每增加一个低副将引入（）A．0个约束B．1个约束C．2个约束D．3个约束4. 机构具有确定相对运动的条件是（）A．机构的自由度数目等于主动件数目 B. 机构的自由度数目大于主动件数目C．机构的自由度数目小于主动件数目 D. 机构的自由度数目大于等于主动件数目5. 平面运动副所提供的约束为（）A.1B.2C.1或2D.36. 由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l7. 平面铰链四杆机构ABCD中，AD为机架，L AB=40mm，L BC=60mm，L CD=120mm，L AD=120mm，那么（）A．AB杆为曲柄，CD杆为摇杆 B. AB杆与CD杆均为曲柄C．AB杆与CD杆均为摇杆 D. AB杆为摇杆，CD杆为曲柄8. 无急回特性的平面四杆机构，其极位夹角为( )A.θ<︒0B.θ=︒0C.θ≥︒0D.θ>︒09. 一曲柄摇杆机构，若改为以曲柄为机架，则将演化为（）A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构D.导杆机构10. 铰链四杆机构的死点位置发生在（）A．从动作与连杆共线位置B．从动件与机架共线位置C．主动件与连杆共线位置D．主动件与机架共线位置11. 铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。

若杆长l AB=30mm,l BC=70mm，l CD=80mm，则机架最大杆长为（）A.80mmB.100mmC.120mmD.150mm12. 曲柄摇杆机构处于死点位置时，角度等于零度的是（）A．压力角B．传动角C．极位夹角D．摆角13. 在铰链四杆机构中，若最短杆与最长杆长度之和小于其它两杆长度之和，则要获得双摇杆机构，机架应取（）A．最短杆B．最短杆的相邻杆C．最短杆的对面杆D．无论哪个杆14. 铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，则机构为（）A．曲柄摇杆机构B．曲柄滑块机构C．双曲柄机构D．双摇杆机构15. 在铰链四杆机构中，传动角γ和压力角α的关系是（）A．γ=180°-αB．γ=90°+αC．γ=90°-αD．γ=α16. 在下列平面四杆机构中，一定无急回特性的机构是（）A.曲柄摇杆机构B.摆动导杆机构C.对心曲柄滑块机构D.偏置曲柄滑块机构17. 偏心轮机构是由铰链四杆机构（）演化而来的。

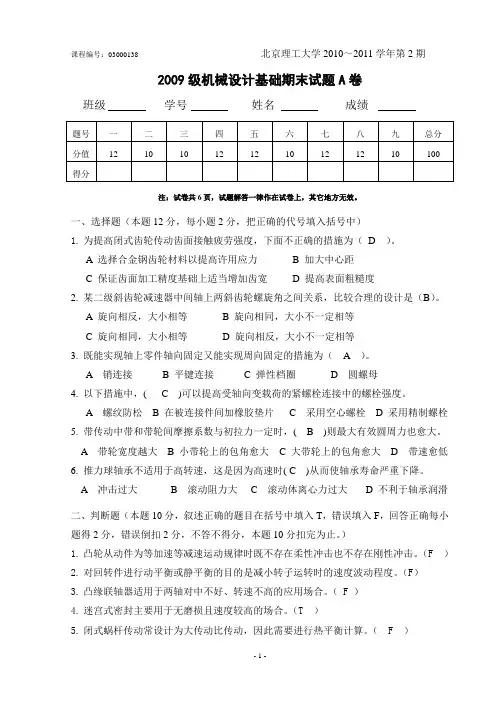

课程编号：03000138北京理工大学2010～2011学年第2期2009级机械设计基础期末试题A卷班级学号姓名成绩注：试卷共6页，试题解答一律作在试卷上，其它地方无效。

一、选择题（本题12分，每小题2分，把正确的代号填入括号中）1. 为提高闭式齿轮传动齿面接触疲劳强度，下面不正确的措施为（ D ）。

A 选择合金钢齿轮材料以提高许用应力B 加大中心距C 保证齿面加工精度基础上适当增加齿宽D 提高表面粗糙度2. 某二级斜齿轮减速器中间轴上两斜齿轮螺旋角之间关系，比较合理的设计是（B）。

A 旋向相反，大小相等B 旋向相同，大小不一定相等C 旋向相同，大小相等D 旋向相反，大小不一定相等3. 既能实现轴上零件轴向固定又能实现周向固定的措施为（ A ）。

A 销连接B 平键连接C 弹性档圈D 圆螺母4. 以下措施中，( C )可以提高受轴向变载荷的紧螺栓连接中的螺栓强度。

A 螺纹防松B 在被连接件间加橡胶垫片C 采用空心螺栓D 采用精制螺栓5. 带传动中带和带轮间摩擦系数与初拉力一定时，( B )则最大有效圆周力也愈大。

A 带轮宽度越大B 小带轮上的包角愈大C 大带轮上的包角愈大D 带速愈低6. 推力球轴承不适用于高转速，这是因为高速时( C )从而使轴承寿命严重下降。

A 冲击过大B 滚动阻力大C 滚动体离心力过大D 不利于轴承润滑二、判断题（本题10分，叙述正确的题目在括号中填入T，错误填入F，回答正确每小题得2分，错误倒扣2分，不答不得分，本题10分扣完为止。

）1.凸轮从动件为等加速等减速运动规律时既不存在柔性冲击也不存在刚性冲击。

（F ）2. 对回转件进行动平衡或静平衡的目的是减小转子运转时的速度波动程度。

（F）3. 凸缘联轴器适用于两轴对中不好、转速不高的应用场合。

（ F ）4.迷宫式密封主要用于无磨损且速度较高的场合。

（T ）5. 闭式蜗杆传动常设计为大传动比传动，因此需要进行热平衡计算。

（ F ）三、（本题10分）图示机构中凸轮为原动件，试计算机构自由度，若有复合铰链、局部自由度或虚约束请指出。

西北工业大学航空学院德语（一外）2007理论力学1997，2000，2002——2004，2007腐蚀防护2007自动控制原理1995——1996，2000——2007（2001——2006有答案）信号与系统2002——2007（注：2006年试卷共4页，缺第1页）材料科学基础2003——2010（2010为回忆版）（2005——2009有答案）飞机总体设计原理2003——2004，2007材料力学2003——2004，2007数字电子技术2003，2007数字电路2004空气动力学2003——2004，2007空中交通管理基础2003——2004，2007结构有限元分析基础2007流体力学2003——2004，2007机械振动基础2007自动化检测技术2007航天学院日语(一外)2007德语（一外）2007自动控制原理1995——1996，2000——2007（2001——2006有答案）航天器与导弹控制原理2007飞行器飞行力学2007气体动力学2007飞行器结构力学2007火箭发动机原理2007数字电子技术2003，2007数字电路2004材料力学2003——2004，2007航海学院水声学原理2003——2004，2007噪声与振动控制2007理论力学1997，2000，2002——2004，2007流体力学2003——2004，2007自动控制原理1995——1996，2000——2007（2001——2006有答案）模拟电子技术2003——2004，2007数字信号处理2002——2004，2007通信原理2001——2004，2007（2002有答案）微弱信号检测技术2007信号检测与估计2003——2004，2007动力装置原理2007微机原理及应用2000——2004，2007（2000——2003有答案）[说明：2003年试卷名称为“微型计算机原理”]信号与系统2002——2007（注：2006年试卷共4页，缺第1页）塑性成形原理2003——2004材料学院材料科学基础2003——2010（2010为回忆版）（2005——2009有答案）陶瓷工艺原理2007材料力学2003——2004，2007塑性成形原理2003——2004机电学院设计理论2007工业设计2007电工技术与电子技术2007工业设计基础2003——2004电子技术基础1996——1997，2004，2007设施规划与设计2007汽车理论基础2007数控机床2007机械设计2003——2004，2007机械原理1996，2001，2003——2004微机原理及应用2000——2004，2007（2000——2003有答案）[说明：2003年试卷名称为“微型计算机原理”]电路1998——1999电路基础2001——2004，2007数字电子技术2003，2007数字电路2004电力电子技术2003——2004，2007机械加工工艺学2003——2004，2007计算机辅助管理2002——2004，2007计算机辅助制造2003——2004，2007C语言2003C语言程序设计2004塑性成形原理2003——2004力学与土木建筑学院建筑历史2007建筑设计原理2007道面工程2007理论力学1997，2000，2002——2004，2007材料力学2003——2004，2007结构力学（土建）2003——2004，2007钢筋混凝土结构2007道面工程2007动力与能源学院德语（一外）2007自动控制原理1995——1996，2000——2007（2001——2006有答案）传热学2003——2004，2007工程流体力学2003——2004，2007工程热力学2002——2004，2007叶轮机械原理2007信号与系统2002——2007（注：2006年试卷共4页，缺第1页）电子技术基础1996——1997，2004，2007电工技术与电子技术2007数字电子技术2003，2007数字电路2004模拟电子技术2003——2004，2007电子信息学院电路1998——1999电路基础2001——2004，2007模拟电子技术2003——2004，2007信号与系统2002——2007（注：2006年试卷共4页，缺第1页）通信原理2001——2004，2007（2002有答案）数字电子技术2003，2007数字电路2004自动控制原理1995——1996，2000——2007（2001——2006有答案）数字信号处理2002——2004，2007电磁场与电磁波2002——2004，2007武器运筹学2007航空火力控制原理2007随机信号分析2003——2004教育学专业基础综合（全国统考试卷）2007——2008自动化学院德语（一外）2007自动控制原理1995——1996，2000——2007（2001——2006有答案）电路1998——1999电路基础2001——2004，2007计算机网络2007概率论2004，2007概率论与数理统计2003系统工程概论2007交通工程导论2007惯性导航原理2007传感器原理2007电机学2007电力电子技术2003——2004，2007电子技术基础1996——1997，2004，2007机电控制元件与系统2007微机原理及应用2000——2004，2007（2000——2003有答案）[说明：2003年试卷名称为“微型计算机原理”]C语言2003C语言程序设计2004医学图像处理2007计算机学院计算机专业基础2004，2007计算机组成与系统结构2001——2003计算方法2003——2004计算机综合技术2004编译原理2000——2002操作系统1999——2002数据结构1998——1999，2002软件综合技术2004离散数学2000——2002理学院高等代数2007数学分析2002，2007数学分析与高等代数2003——2004量子力学2002——2004，2007电动力学2007光学2003——2004，2007有机化学2004，2007数学（理学）2007普通物理2007数字电子技术2003，2007数字电路2004物理化学（凝聚态物理、材料物理与化学、材料学、材料加工工程、应用化学专业）2007物理化学（物理化学、药剂学专业）2007高分子化学2007高分子物理2007环境化学2007管理学院运筹学2003——2007（2005有答案）（注：2005年试卷共6页，缺第6页；2005年答案共6页，缺第6页）管理经济学2003——2004，2007管理学2002——2004，2007计算机辅助管理2002——2004，2007计算机辅助制造2003——2004，2007人文与经法学院俄语(一外)2007日语(一外)2007法语(一外) 2007英语水平测试2002——2004，2007英语写作知识与技能2002英语语言学测试2003英语语言学基础2002英语综合知识测试2004，2007英语(一外)2007德语水平考试（含语法、词汇、阅读、翻译及写作）2007综合知识考试(含德国国情, 语言学与德语文学基础知识)2007 法学综合2007马克思主义发展史2007政治学原理2007，2010（2010为回忆版）中国近现代史2007中国特色社会主义理论与实践2007经济法2007教育学专业基础综合（全国统考试卷）2007——2008现代西方经济学2007艺术史2007艺术专业综合理论2007行政管理学2007，2010（2010为回忆版）软件学院计算机组成与系统结构2001——2003计算方法2003——2004计算机专业基础2004，2007计算机综合技术（含操作系统、计算机组成原理）2004，2007 编译原理2000——2002操作系统1999——2002数据结构1998——1999，2002软件综合技术（含数据结构、C++程序设计）2004，2007离散数学2000——2002生命科学院生物综合2007分子生物学2007生物医学工程综合2007有机化学2004，2007物理化学（凝聚态物理、材料物理与化学、材料学、材料加工工程、应用化学专业）2007物理化学（物理化学、药剂学专业）2007。

机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹的公称直径。

（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。

( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

( )16．周转轮系的自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

( ) 18．代号为6205的滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。

6．轴上零件的轴向固定方法有、、、等。

7．常用的滑动轴承材料分为、、三类。

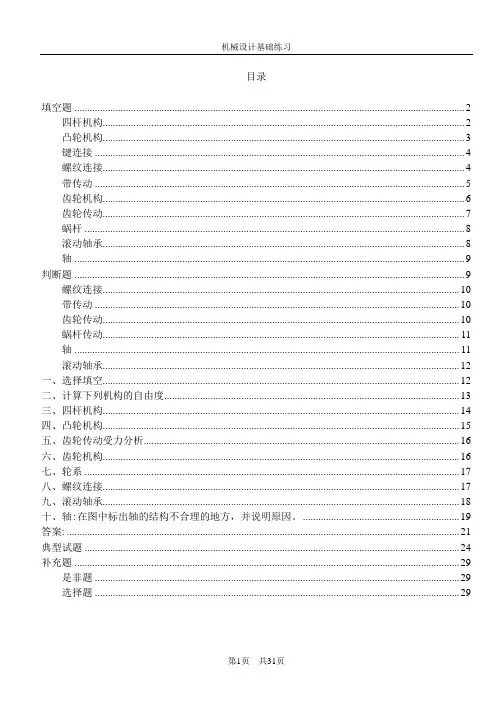

目录填空题 (2)四杆机构 (2)凸轮机构 (3)键连接 (4)螺纹连接 (4)带传动 (5)齿轮机构 (6)齿轮传动 (7)蜗杆 (8)滚动轴承 (8)轴 (9)判断题 (9)螺纹连接 (10)带传动 (10)齿轮传动 (10)蜗杆传动 (11)轴 (11)滚动轴承 (12)一、选择填空 (12)二、计算下列机构的自由度 (13)三、四杆机构 (14)四、凸轮机构 (15)五、齿轮传动受力分析 (16)六、齿轮机构 (16)七、轮系 (17)八、螺纹连接 (17)九、滚动轴承 (18)十、轴:在图中标出轴的结构不合理的地方，并说明原因。

(19)答案: (21)典型试题 (24)补充题 (29)是非题 (29)选择题 (29)填空题四杆机构1. 机构具有确定运动的条件是：___________________。

2. 一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；(2) 当取d 杆为机架时，则为___________。

3. 曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为4. 为保证四杆机构良好的机械性能，___________不应小于最小许用值。

(A)压力角（B）传动角（C）极位夹角5. 平面四杆机构无急回特性时_______，行程速比系数 _______（A）压力角α=0 （B）传动角γ=0 （C）极位夹角θ=0（D）k＞1 （E）k＜1 （F）k=16. 在双曲柄机构中，已知三杆长度为 a=80mm,b=150mm,c=120mm,则d 杆长度为_______。

(A) ＜110mm (B)110mm≤d≤190mm (C)≥190mm7. 曲柄摇杆机构中，曲柄为主动件时，_______死点位置；（A）曲柄与连杆共线时为（B）摇杆与连杆共线时（C）不存在8. 在曲柄摇杆机构中，如果将_________杆作为机架，则与机架相连的两杆都可以作________运动，即得到双曲柄机构。

《机械设计基础》试题和答案班级 __________ 学号 ___________ 姓名 ____________一、选择题（每小题2分）1. 优质碳素钢与普通碳素钢的主要区别在于 _o A.含有害杂质少 B.机械性能良好C.保证化学成分和机械性能 2. 带传动屮V 带是以 _作为公称长度的。

A.外周长度B.内周长度C.基准长度3. 按齿而接触疲劳强度设计计算齿轮传动时，若两齿伦材料的许用接触应力9］屮工9丘，在 计算公式中应代入_进行计算。

A.人者B.小者C.两者分别代入4. 链传动设计时，链条的型号是通过一 C 而确定的。

A.抗拉强度计算公式B.疲劳破坏计算公式C.功率曲线图 5. 平键联接屮的平键截面尺寸bXh 是按— 选定的。

A.转矩TB.功率PC.轴径d6. 一根转轴承受一径向静载荷时，此转轴产牛的弯曲应力是_C —oA.静应力B.脉动循环变应力C.对称循环变应力7. 滚动轴承的额定寿命是指一批同规格的轴承在规定的试验条件下运转，其屮 C 轴承发 生破坏时所达到的寿命（运转转数或工作小时数）二、填空题（每小题2分）1. 机构要能够动，白由度必须31,机构具有确定运动的条件是—原动件数二白由度数。

2. 机构中的相对静止件称为 机架，机构屮按给定运动规律运动的构件称为 原动件 °3. 工作中只受弯矩不传递扭矩的轴叫 心轴；只传递扭矩不受弯矩的轴叫传动轴:同时承受C.磨损C.采用降低应力集中的结构措施A. 1%B. 5%C. 10%8.螺栓的强度计算是以螺纹的 —来计算的。

A.小径B.中径9. 非液体摩擦滑动轴承主要失效形式是 _A.点蚀B.胶合1（）.为了提高轴的刚度，一般采用的措施是 _OC.人径弯矩和扭矩的轴叫转轴。

4.带传动的全面滑动称为打滑，而由于带的弹性变形和拉力差而引起的滑动称为弹性滑动。

5.蜗杆传动的正确啮合条件是—模数相等，压力角和等，螺旋角与导程角相等。

6.和同尺寸的球轴承与滚子轴承相比，前者承载能力较小，而极限转速较高。
