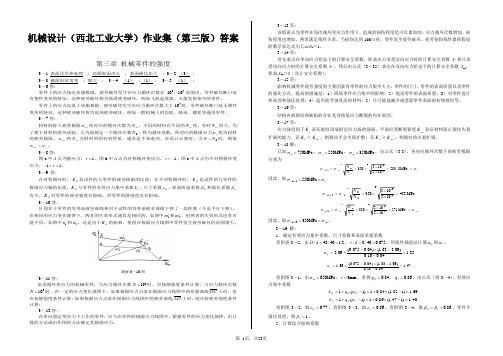

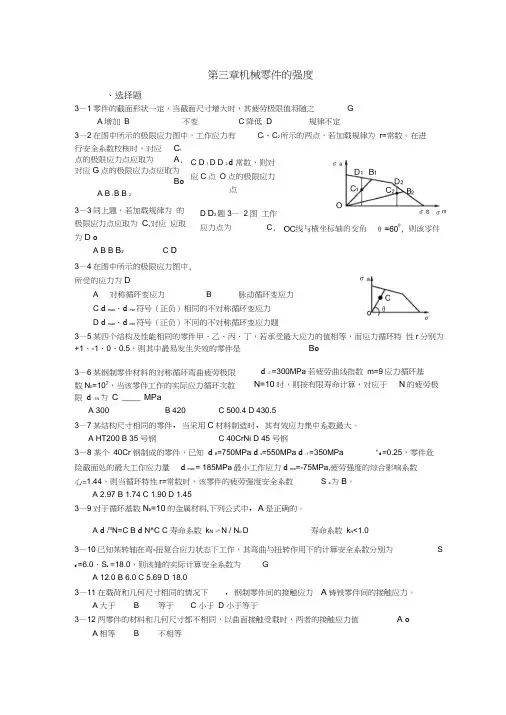

机械设计（西北工业大学）作业集（第三版）答案第三章 机械零件的强度3—1 表面化学热处理 ；高频表面淬火 ；表面硬化加工 ；3—2 （3） ；3—3 截面形状突变 ；增大 ； 3—4 （1） ；（1） ； 3—5 （1） ； 3－6答：零件上的应力接近屈服极限，疲劳破坏发生在应力循环次数在103～104范围内，零件破坏断口处有塑性变形的特征，这种疲劳破坏称为低周疲劳破坏，例如飞机起落架、火箭发射架中的零件。
零件上的应力远低于屈服极限，疲劳破坏发生在应力循环次数大于104时，零件破坏断口处无塑性变形的特征，这种疲劳破坏称为高周疲劳破坏，例如一般机械上的齿轮、轴承、螺栓等通用零件。
3－7答：材料的持久疲劳极限∞r σ所对应的循环次数为D N ，不同的材料有不同的D N 值，有时D N 很大。
为了便于材料的疲劳试验，人为地规定一个循环次数0N ，称为循环基数，所对应的极限应力r σ称为材料的疲劳极限。
∞r σ和D N 为材料所固有的性质，通常是不知道的，在设计计算时，当0N N >时，则取r rN σσ=。
3—8答：图a 中A 点为静应力，1=r 。
图b 中A 点为对称循环变应力，1-=r 。
图c 中A 点为不对称循环变应力，11<<-r 。
3—9 答：在对称循环时，σK 是试件的与零件的疲劳极限的比值；在不对称循环时，σK 是试件的与零件的极限应力幅的比值。
σK 与零件的有效应力集中系数σk 、尺寸系数σε、表面质量系数σβ和强化系数q β有关。
σK 对零件的疲劳强度有影响，对零件的静强度没有影响。
3—10答：区别在于零件的等寿命疲劳曲线相对于试件的等寿命疲劳曲线下移了一段距离（不是平行下移）。
在相同的应力变化规律下，两者的失效形式通常是相同的，如图中1m '和2m '。
但两者的失效形式也有可能不同，如图中1n '和2n '。
这是由于σK 的影响，使得在极限应力线图中零件发生疲劳破坏的范围增大。
第一章前面有一点不一样，总体还行~~~1-1.机械零件常用的材料有哪些？为零件选材时应考虑哪些主要要求？解：机械零件常用的材料有：钢(普通碳素结构钢、优质碳素结构钢、合金结构钢、铸钢)，铸铁，有色金属（铜及铜合金、铝及铝合金）和工程塑料。
为零件选材时应考虑的主要要求：1.使用方面的要求：1）零件所受载荷的大小性质，以及应力状态，2）零件的工作条件，3）对零件尺寸及重量的限制，4）零件的重要程度，5）其他特殊要求。
2.工艺方面的要求。
3.经济方面的要求。
1-2.试说明下列材料牌号的意义：Q235,45,40Cr,65Mn,ZG230-450,HT200,ZcuSn10P1,LC4. 解：Q235是指当这种材料的厚度（或直径）≤16mm时的屈服值不低于235Mpa。
45是指该种钢的平均碳的质量分数为万分之四十五。
40Cr是指该种钢的平均碳的质量分数为万分之四十并且含有平均质量分数低于1.5%的Cr 元素。
65Mn是指该种钢的平均碳的质量分数为万分之六十五并且含有平均质量分数低于1.5%的Mn元素。
ZG230-450表明该材料为铸钢，并且屈服点为230，抗拉强度为450.HT200表明该材料为灰铸铁，并且材料的最小抗拉强度值为200Mpa.ZCuSn10P1铸造用的含10%Sn、1%P其余为铜元素的合金。
LC4表示铝硅系超硬铝。
1-6.标准化在机械设计中有何重要意义？解：有利于保证产品质量，减轻设计工作量，便于零部件的互换和组织专业化的大生产，以及降低生产成本，并且简化了设计方法，缩短了设计时间，加快了设计进程，具有先进性、规范性和实用性，遵照标准可避免或减少由于个人经验不足而出现的偏差。
第二章2-7.为什么要提出强度理论？第二、第三强度理论各适用什么场合？解：材料在应用中不是受简单的拉伸、剪切等简单应力状态，而是各种应力组成的复杂应力状态，为了判断复杂应力状态下材料的失效原因，提出了四种强度理论，分别为最大拉应力理论、最大伸长线应变理论、最大切应力理论、畸变能密度理论。
