《模拟电子技术》期末考试复习题班级：学号：姓名：成绩：一、填空题1．硅二极管导通时的正向管压降约为____ V，锗二极管导通时的管压降约为____ V。
二极管的两端加正向电压时，有一段死区电压，锗管约为____V，硅管约为____V。
0.70.30.20.52．半导体具有____特性、____特性和____的特性。
掺杂热敏光敏3．电路中流过二极管的正向电流过大，二极管将会____；如果施加在二极管两端的反向电压过高，二极管将会____。
烧坏（开路）击穿（短路）4．使用二极管时，应考虑的主要参数是________和________。
最大整流电流（额定电流）最高反向工作电压（耐压）5．理想二极管的特点是正向导通时管压降为____，反向截止时反向电流为____。
0V0A6．用万用表测量二极管的正反向电阻时，若正、反向电阻均接近于零，则表明该二极管已____；若正、反向电阻均接近于无穷大，则表明二极管已____。
击穿烧坏7．在晶体管中，I E与I B、I C的关系为_________。
I E=I B+I C8．示波器是电子技术中常用的测量仪器，用于观察被测信号的____及测量被测信号的_________、_________和_________。
波形频率大小相位9．硅晶体管发射结的死区电压约为_____V，锗晶体管发射结的死区电压约为____V。
晶体管处在正常放大状态时，硅管发射结的导通电压约为_____V，锗管发射结的导通电压约为____V。
0.50.20.70.310．某晶体管的U CE不变，基极电流I B =30μA时，集电极电流I C =1. 2mA，则发射极电流I E =____ mA，若基极电流I B增大到50μA时，I C增大到2mA，则发射极电流I E =_____mA，晶体管的电流放大系数β=_____。
1.23mA2.05mA4011．用万用表测量晶体管时，应将万用表置于_____挡，并进行_____。

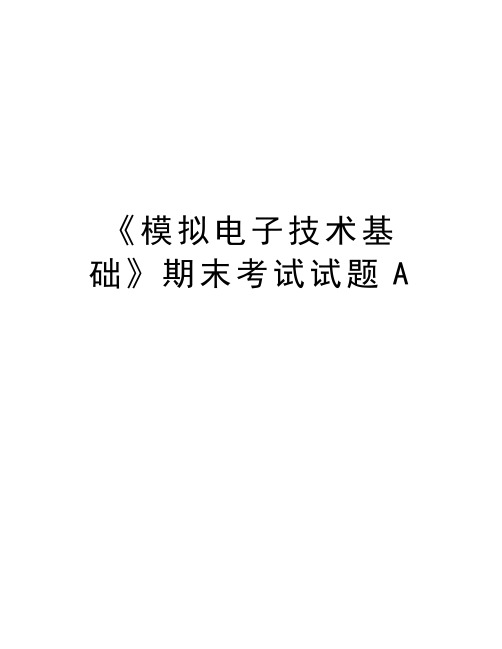

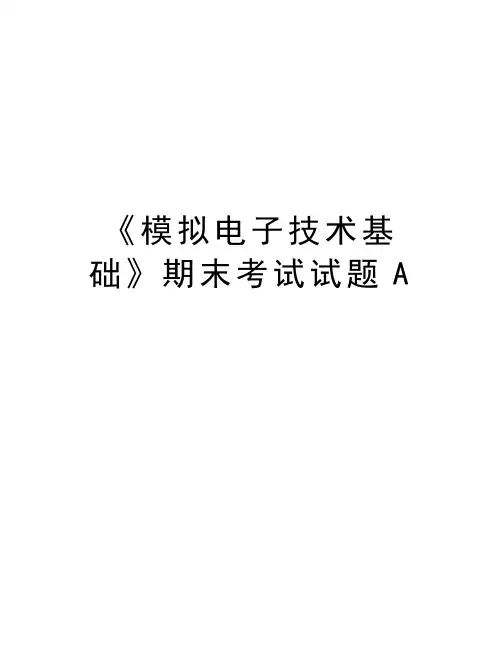

《模拟电子技术基础》期末考试试题A
《模拟电子技术基础》期末考试试题（A）姓名班级学号成绩
一、写出图示各电路的输出电压值，设二极管导通电压U D＝0.7V。
（12分）
r=100Ω。
（15分）
二．电路如图所示，晶体管的β＝100，'
bb
A&、R i和R o；
（1）求电路的Q点、
u
（2）若电容C e开路，则将引起电路的哪些动态参数发生变化？如何变化？
.
A 、R i和R o的表达式。
（15分）三．设图所示电路的静态工作点合适，画出交流等效电路，并写出
u
r=100Ω，U BEQ≈0.7。
试计算R W滑动端在中点时四．图示电路参数理想对称，晶体管的β均为50，'
bb
T1管和T2管的发射极静态电流I EQ，以及动态参数A d和R i。
（15分）
r＝100Ω, β0＝80。
试五．电路如图T5.2所示。
已知：V CC＝12V；晶体管的Cμ＝4pF，f T = 50MHz，'
bb
求解：（15分）
（1）中频电压放大倍数
A&；
u
sm
（2）'
C；
π
（3）f H和f L；
六．图示电路是什么组态的反馈类型，估算各电路在深度负反馈条件下的电压放大倍数。
（10分）
七．电路如图所示，试求：（1）输入电阻；（2）比例系数。
（10分）
八．分别判断图P8.12所示各电路是否满足正弦波振荡的相位条件。
（8分）。
《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。
2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。
3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。
5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。
6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。
7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。
8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。
9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。
10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。
12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。
13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。
16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。
17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。
二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。
《模拟电子技术基础》样卷一一、判断题（每题1 分，共 10分。
若提法正确，在括号内打√；提法错误，在括号内打×。
）1．外加反向电压，PN结中的耗尽层宽度将变宽。
（）2．当二极管的外加反向电压增加到一定值时，反向电流急剧增加（反向击穿），所以二极管不能工作在反向击穿区。
（）3．在H参数中，h ie为基极—发射极间的直流输入电阻。
（）4．场效应管是利用一种多子导电，其受温度的影响很小。
（）5．三种组态中，共基电路输入电阻最大。
（）6．为改善放大器的高频响应，应该增大三极管的结电容CπCμ。
（）7．两发射极之间串电阻后，可以扩大差分放大的线性范围。
（）8．设反馈系数为F ，电流负反馈时放大器输入阻抗上升1+F A 倍。
（）9．振荡器具有较稳定振荡的原因，是振荡系统中具有选频网络。
（）10．全波整流电路有4个整流管，所以流过每个整流管的电流为负载电流的四分之一。
（）二、填空题（每空1 分，共 10分）1．三极管的发射结，集电结时，三极管工作在饱和区。
2．已知一个场效应管的输出特性曲线，试判别：管型，U GS(off)或U GS(th)。
3．在交流放大电路中，若静态工作点选得太高，则容易产生失真，若静态工作点选得太低，则容易产生失真。
4．大信号差分放大器差模传输特性为函数。
5．电流负反馈放大器的输出电阻较。
6．运算放大器引入相位补偿的目的是为了。
7．管子的导通周期为称乙类。
8．同相比例运算电路的输入电阻为，输出电阻为零。
9．在理想情况下，当f→∞时的电压增益就是它的通带电压增益，这种电路属于滤波电路。
10．文氏电桥振荡器的振荡频率f0= 。
三、选择题（每题2分，共 10分。
在每小题的四个备选答案中，选出一个正确答案，并将其字母标号写在题后的括号内。
）1．如果把一个二极管直接同一个电动势为1.5V、内阻为0的电池正向连接，则该管（）A、击穿B、电流为0C、电流过大使管子烧坏D、正常导通2．差分放大器左管输入电压+100mV，右管输入-300mV，其共模输入（）A、100mVB、-100mVC、200mVD、-200mV3．电流串联负反馈电路的放大参量为（）A、电压放大倍数B、电流放大倍数C、转移电阻D、转移电导4．希望单级运算电路的函数关系是ｙ＝ａ1ｘ1＋ａ2ｘ2—ａ3ｘ3（其中ａ1、ａ2、ａ3是常数，且为正值）应选用（）A、比例电路B、反相求和电路C、双端求和运算电路D、带通滤波电路5．在全波整流电容滤波电路中，如果有一个二极管开路，则输出电压（）A、极性改变B、等于零C、下降一半D、稍有下降四、分析计算题（共 70分）1．设图示电路中的二极管是理想的，输入电压为u i=5sinωt，画出输出电压的波形和该电路的电压传输特性曲线。
填空题1．在常温下，硅二极管的门槛电压约为V，导通后在较大电流下的正向压降约为V；锗二极管的门槛电压约为V，导通后在较大电流下的正向压降约为V。
3、二极管的最主要特性是。
ＰＮ结外加正向电压时，扩散电流漂移电流，耗尽层。
5、电子技术分为模拟电子技术和数字电子技术两大部分，其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术，称为电子技术。
6、PN结反向偏置时，PN结的内电场。
PN具有特性。
8、二极管正向偏置时，其正向导通电流由载流子的运动形成。
9、P型半导体的多子为、N型半导体的多子为、本征半导体的载流子为。
12、在常温下，硅二极管的开启电压约为 V，导通后在较大电流下的正向压降约为 V。
15、N型半导体中的多数载流子是，少数载流子是。
16、按一个周期内一只三极管的导通角区分，功率放大电路可分为、、三种基本类型。
17、在阻容耦合多级放大电路中，影响低频信号放大的是电容，影响高频信号放大的是电容。
18、在NPN三极管组成的基本共射放大电路中，如果电路的其它参数不变，三极管的β增加，则I BQ，I CQ，U CEQ。
19、三极管的三个工作区域是，，。
集成运算放大器是一种采用耦合方式的放大电路。
20、某放大电路中的三极管，在工作状态中测得它的管脚电压V a = 1.2V， V b = 0.5V, V c = 3.6V, 试问该三极管是管（材料），型的三极管，该管的集电极是a、b、c中的。
21、某两级放大电路中第一、第二级的对数增益分别为60dB和20dB, 则该放大电路总的对数增益为dB，总的电压放大倍数为。
22、三极管实现放大作用的外部条件是：。
某放大电路中的三极管，测得管脚电压V a = -1V，V b =-3.2V, V c =-3.9V, 这是管（硅、锗），型，集电极管脚是。
23、三种不同耦合方式的放大电路分别为：、和_ _，其中能够放大缓慢变化的信号。
24、在多级放大电路中，后级的输入电阻是前级的，而前级的输出电阻可视为后级的。
多级放大电路总的通频带比其中每一级的通频带。
25、某放大电路在负载开路时的输出电压为4V，接入12kΩ的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为。
26、为了保证三极管工作在放大区，要求：①发射结偏置，集电结偏置。
②对于ＮＰＮ型三极管，应使V BC。
28、在三种不同组态的放大电路中，组态有电压放大作用，组态有电流放大作用，组态有倒相作用；组态带负载能力强，组态向信号源索取的电流小，组态的频率响应好。
31、在单级共射放大电路中，如果输入为正弦波形，用示波器观察V O和V I的波形，则V O和V I的相位差为；当为共集电极电路时，则V O和V I的相位差为。
33、晶体管工作在饱和区时，发射结，集电结；工作在放大区时，集电结，发射结。
（填写a正偏，b反偏，c零偏）41、场效应管属于型器件，而双极型半导体三极管则可以认为是型器件。
42、场效应管是器件，只依靠导电。
43、根据场效应管的输出特性，其工作情况可以分为、、和截止区四个区域。
48、在甲类、乙类和甲乙类功率放大电路中，效率最低的电路为，为了消除交越失真常采用电路。
49、乙类功放的主要优点是，但出现交越失真，克服交越失真的方法是。
51、双电源互补对称功率放大电路（OCL）中V CC=8v，R L=8Ω，电路的最大输出功率为，此时应选用最大功耗大于功率管。
52、差动放大电路中的长尾电阻Ｒe或恒流管的作用是引人一个反馈。
53、已知某差动放大电路A d=100、K CMR=60dB，则其A C= 。
集成电路运算放大器一般由、中间级、输出级、四部分组成。
55、差动放大电路能够抑制和。
56、电路如图1所示，T1、T2和T3的特性完全相同，则I2≈mA，I3≈0.2mA，则R3≈kΩ。
58、正反馈是指 ；负反馈是指 。
59、电流并联负反馈能稳定电路的 ，同时使输入电阻 。
60、负反馈对放大电路性能的改善体现在：提高 、减小 、抑制 、扩展 、改变输入电阻和输出电阻。
61、为了分别达到下列要求，应引人何种类型的反馈： ①降低电路对信号源索取的电流： 。
②当环境温度变化或换用不同β值的三极管时，要求放大电路的静态工作点保持稳定： 。
③稳定输出电流： 。
62、电压串联负反馈能稳定电路的 ，同时使输入电阻 。
63、某负反馈放大电路的开环放大倍数Ａ=100000，反馈系数Ｆ＝0.01，则闭环放大倍数f A&≈ 。
64、负反馈放大电路产生自激振荡的条件是 。
65、负反馈放大电路的四种基本类型是 、 、 、 。
67、理想集成运算放大器的理想化条件是A ud = 、R id = 、K CMR = 、R O = 。
71、工作在线性区的理想集成运放有两条重要结论是 和 。
74、如果有用信号频率高于1000Hz, 可选用 滤波器；如果希望500 Hz 以下的有用信号，可选用 滤波器。
76、有用信号频率高于1000Hz, 可选用 滤波器；希望抑制50 Hz 的交流电源干扰，可选用 滤波器；如果希望只通过500Hz 到1kHz 的有用信号，可选用 滤波器。
77、根据工作信号频率范围滤波器可以分为：低通滤波器、 、带通滤波器及 。
79、通用型集成运算放输入级大多采用 电路， 输出级大多采用 电路。
80、正弦波振荡电路是由 、 、选频网络、 四个部分组成。
81、正弦波振荡电路产生振荡时，幅度平衡条件为 ，相位平衡条件为 。
82、信号发生器原理是在电路负反馈时••F A = ，例如 电路。
在正反馈时••F A = ，例如 振荡电路。
83、石英晶体振荡器是 的特殊形式，因而振荡频率具有很高的稳定性。
86、RC 正弦波振荡电路达到稳定平衡状态时有：V A &= 、V F &= 、0ωω== 。
87、正弦波自激振荡电路振荡的平衡条件是 、 。
88、正弦波振荡电路起振的条件是1>FA &&和 。
90、为了稳定电路的输出信号，电路应采用 反馈。
为了产生一个正弦波信号，电路应采用 反馈。
91、直流电源是将电网电压的 转换成 的能量转换电路。
93、直流电源一般由下列四部分组成，他们分别为：电源变压器、滤波电路、 电路和 电路。
稳压集成电路W7810输出电压 V 。
94、将交流电变换成脉动直流电的电路称为整流电路；半波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的 倍；全波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的 倍。
98、小功率稳压电源一般由 、 、 、 等四部分构成。
100、串联反馈式稳压电路由 、 、 、 四部分组成。
单项选择题1、半导体二极管加正向电压时，有（ ） A 、电流大电阻小 B 、电流大电阻大 C 、电流小电阻小 D 、电流小电阻大图12、PN结正向偏置时，其内电场被（）A、削弱B、增强C、不变D、不确定3、半导体稳压二极管正常稳压时，应当工作于（）A、反向偏置击穿状态B、反向偏置未击穿状态C、正向偏置导通状态D、正向偏置未导通状态4、在本征半导体中掺入（）构成P型半导体。
