dsp步进电机课程设计一、课程目标知识目标：1. 学生能理解步进电机的原理、结构及其在DSP系统中的应用。
2. 学生能掌握步进电机控制的基础知识，包括步进电机的驱动方式和控制算法。
3. 学生能了解步进电机速度、位置控制的基本原理，并掌握相关参数的计算。
技能目标：1. 学生能运用所学知识，设计简单的步进电机控制程序，实现对步进电机的启停、转向、速度和位置控制。
2. 学生能通过实验和调试，分析步进电机控制中的问题，并提出相应的解决方案。
情感态度价值观目标：1. 培养学生对步进电机及其控制技术的兴趣，激发学生探索未知、勇于创新的科学精神。
2. 培养学生的团队合作意识，让学生在合作中学会倾听、沟通和解决问题。
3. 培养学生严谨、务实的科学态度，注重实践操作，养成良好的实验习惯。
课程性质：本课程属于电子信息类学科，结合实际应用，强调理论与实践相结合。
学生特点：学生处于高年级阶段，已具备一定的电子技术和编程基础，具有较强的学习能力和动手能力。
教学要求：注重启发式教学，引导学生主动思考、探索和实践，提高学生的实际操作能力。
通过课程学习，使学生能够将所学知识应用于实际工程问题中，培养学生的工程素养。
二、教学内容1. 步进电机原理及其在DSP系统中的应用- 步进电机的结构和工作原理- 步进电机在DSP系统中的集成方式2. 步进电机驱动与控制技术- 步进电机的驱动方式- 控制算法：开环控制与闭环控制- 步进电机速度、位置控制原理及参数计算3. 步进电机控制程序设计- 编程语言选择：C语言或汇编语言- 控制程序框架构建- 步进电机启停、转向、速度和位置控制程序编写4. 实验与调试- 实验设备与工具准备- 实验步骤及注意事项- 故障分析与解决方案5. 课程实践与案例分析- 步进电机控制项目实践- 分析实际工程案例，提高学生解决实际问题的能力教学内容安排与进度：第一周：步进电机原理及其在DSP系统中的应用第二周：步进电机驱动与控制技术第三周：步进电机控制程序设计第四周：实验与调试第五周：课程实践与案例分析教学内容与教材关联性：本教学内容与教材中“步进电机控制”章节紧密相关，涵盖了步进电机的基本原理、控制技术、程序设计等方面，确保了教学内容的科学性和系统性。

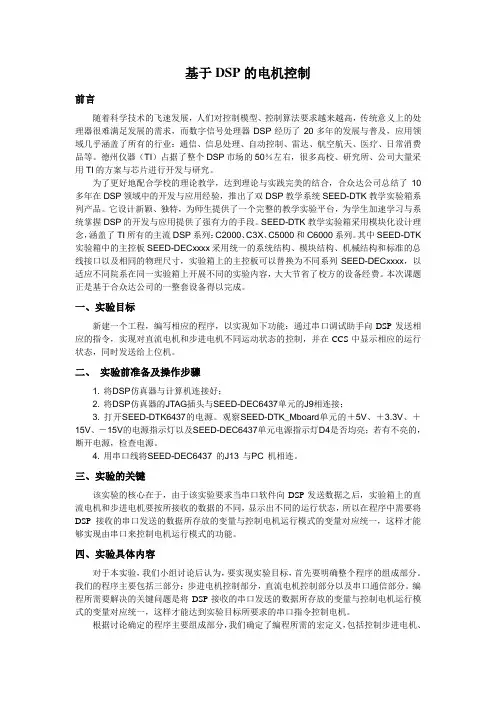

基于DSP的电机控制前言随着科学技术的飞速发展，人们对控制模型、控制算法要求越来越高，传统意义上的处理器很难满足发展的需求，而数字信号处理器DSP经历了20多年的发展与普及，应用领域几乎涵盖了所有的行业：通信、信息处理、自动控制、雷达、航空航天、医疗、日常消费品等。
德州仪器（TI）占据了整个DSP市场的50％左右，很多高校、研究所、公司大量采用TI的方案与芯片进行开发与研究。
为了更好地配合学校的理论教学，达到理论与实践完美的结合，合众达公司总结了10多年在DSP领域中的开发与应用经验，推出了双DSP教学系统SEED-DTK教学实验箱系列产品。
它设计新颖、独特，为师生提供了一个完整的教学实验平台，为学生加速学习与系统掌握DSP的开发与应用提供了强有力的手段。
SEED-DTK教学实验箱采用模块化设计理念，涵盖了TI所有的主流DSP系列：C2000、C3X、C5000和C6000系列。
其中SEED-DTK 实验箱中的主控板SEED-DECxxxx采用统一的系统结构、模块结构、机械结构和标准的总线接口以及相同的物理尺寸，实验箱上的主控板可以替换为不同系列SEED-DECxxxx，以适应不同院系在同一实验箱上开展不同的实验内容，大大节省了校方的设备经费。
本次课题正是基于合众达公司的一整套设备得以完成。
一、实验目标新建一个工程，编写相应的程序，以实现如下功能：通过串口调试助手向DSP发送相应的指令，实现对直流电机和步进电机不同运动状态的控制，并在CCS中显示相应的运行状态，同时发送给上位机。
二、实验前准备及操作步骤1. 将DSP仿真器与计算机连接好；2. 将DSP仿真器的JTAG插头与SEED-DEC6437单元的J9相连接；3. 打开SEED-DTK6437的电源。
观察SEED-DTK_Mboard单元的＋5V、＋3.3V、＋15V、－15V的电源指示灯以及SEED-DEC6437单元电源指示灯D4是否均亮；若有不亮的，断开电源，检查电源。
DSP原理与应用课程设计报告书2012-2013 学年第II 学期学院:专业:学生姓名:学号:课程设计题目: TMS320LF2407A最小系统的设计起迄日期: 2 月28 日~ 3 月18 日课程设计地点: DSP实验室指导教师:系主任：一、设计目的随着科学技术的不断进步�整个国家自动化水平和信息化水平的长足发展，社会对电气信息类人才的需求日益迫切，要求也更加严格。
可编程DSP芯片是一种特别适合进行数字信号处理的微处理器，它的应用已越来越广泛。
本设计通过对TMS320F2407A芯片的学习，制作出了一个完整的最小系统实验板的原理图，加深对该芯片最小系统电路的了解，学习该芯片的基本外设及其功能。
使学生基本上掌握DSP的特点和开发应用技巧，通过具体的电路设计和调试，领会DSP系统的设计要领。
培养将DSP应用到工程实践的能力。
二、设计任务题目：设计出TMS320S2407A芯片的最小电路原理图，并设计出其PCB图，最后通过一个简单的软件程序进行对设计的最小电路图的验证。
具体包括：方案：1、硬件电路设计，包括TMS320LF2407A基本电路、电源电路、晶振、扩展RAM和指示灯，需要用Altium_Designer_10下载及安装破解软件完成原理图和PCB的设计。
2、软件设计，主要指编写该设计电路的验证程序，在实验箱上运行调试。
3、课程设计报告，包括总体设计方案、硬件电路设计和软件设计的具体说明。
三、硬件电路基本思想如图示1、时钟复位电路TMS320F2407A内部带有复位电路，因此可以直接在RS复位引脚外面连接上一个上拉电阻即可，这对于简化外围电路，减少电路板尺寸是很有用处的。
但是为了调试方便经常采用如图所示的专用芯片MAX811手动复位电路，当调试的时候可以很方便地进行手动复位。
MAX811主要用于处理器电源电压监视，在上电和电压超限时产生复位信号，并具有手动复位功能，且功耗低，适合应用在手持设备和电池供电的设备中。
《DSP无刷直流电机控制器的设计》篇一一、引言随着科技的发展和自动化需求的提升，无刷直流电机作为一种高效率、低噪音、高扭矩输出的动力源，得到了广泛应用。
为了实现对无刷直流电机的精确、稳定控制，DSP（数字信号处理器）因其强大的数据处理和实时控制能力被广泛用于无刷直流电机控制器的设计。
本文将就DSP无刷直流电机控制器的设计进行详细的阐述。
二、DSP无刷直流电机控制器设计概述DSP无刷直流电机控制器是集成了DSP微处理器、传感器、功率驱动等部分的一种控制装置。
它能够根据电机的工作状态，实时调整电机的驱动电流，以实现电机的稳定运行。
在控制器设计中，应充分考虑到系统的实时性、稳定性和可靠性等因素。
三、DSP无刷直流电机控制器设计步骤1. 硬件设计：硬件设计是无刷直流电机控制器设计的基石。
首先，选择合适的DSP微处理器，确保其具有足够的处理能力和实时性。
其次，设计传感器电路，用于检测电机的状态和位置信息。
再次，设计功率驱动电路，用于驱动电机的运行。
最后，将各部分电路进行整合，形成完整的硬件系统。
2. 软件设计：软件设计是实现无刷直流电机精确控制的关键。
首先，编写DSP的初始化程序，设置DSP的工作模式和参数。
其次，编写电机控制算法，根据电机的状态和位置信息，实时调整电机的驱动电流。
最后，编写用户界面程序，方便用户对电机进行控制和监控。
3. 系统调试：在硬件和软件设计完成后，需要进行系统调试。
首先，对硬件电路进行测试，确保各部分电路正常工作。
其次，对软件程序进行调试，确保程序能够正确运行并实现预期的功能。
最后，对整个系统进行联调，确保系统的稳定性和可靠性。
四、DSP无刷直流电机控制器的特点1. 精确控制：DSP无刷直流电机控制器能够根据电机的状态和位置信息，实时调整电机的驱动电流，实现精确控制。
2. 高效能：DSP具有强大的数据处理能力和实时控制能力，能够确保电机的高效运行。
3. 稳定性好：通过软件控制和硬件电路的优化设计，可以确保系统的稳定性和可靠性。
dsp无刷电机课程设计一、课程目标知识目标：1. 让学生掌握DSP无刷电机的基本原理和结构，理解其工作过程；2. 使学生了解无刷电机在工业和日常生活中的应用，认识到其在现代科技领域的重要性；3. 引导学生掌握与无刷电机相关的电子电路知识，如PWM控制、霍尔传感器等。
技能目标：1. 培养学生运用所学知识分析和解决实际问题的能力，能独立进行无刷电机控制系统的设计与调试；2. 提高学生的动手实践能力，通过课程设计，使学生能熟练使用相关仪器设备和软件进行电机控制系统的搭建；3. 培养学生团队协作和沟通表达的能力，能就课程设计过程中的问题进行有效讨论和交流。
情感态度价值观目标：1. 培养学生对电机控制技术领域的兴趣，激发其探索未知、创新实践的热情；2. 引导学生树立正确的工程观念，注重实际应用，认识到技术在国家经济发展和社会进步中的重要作用；3. 培养学生严谨、勤奋、刻苦的学习态度，形成良好的学习习惯，为其终身学习奠定基础。
课程性质分析：本课程设计属于电子技术领域，具有较高的实践性和应用性，旨在培养学生的实际操作能力和创新思维。
学生特点分析：针对高年级学生，已具备一定的电子技术基础和动手能力，对新技术和新知识有较高的接受能力。
教学要求：结合课程性质和学生特点，注重理论与实践相结合，充分调动学生的主观能动性，提高课程设计的实用性和针对性。
通过课程目标的具体分解，使学生在完成课程设计的过程中，达到预定的学习成果。
二、教学内容1. 无刷电机原理及结构：讲解无刷电机的种类、工作原理、结构组成，以教材第三章第一节为基础，深入解析电机转子的磁极配置、定子的绕组方式等关键知识点。
2. 无刷电机控制系统：分析无刷电机控制系统的构成，包括驱动电路、控制策略、传感器等，参考教材第五章相关内容，以PWM控制技术为核心，探讨无刷电机的调速原理及方法。
3. DSP控制器及应用：介绍DSP控制器的特点、选型及应用，结合教材第四章内容，讲解DSP在无刷电机控制中的应用，如程序设计、算法实现等。
基于D S P的直流电机控制系统The Standardization Office was revised on the afternoon of December13, 2020太原科技大学课程设计报告直流电机的控制设计人：成凤强专业：电子信息工程班级：电子131502学号： 0204指导教师：张雄二零一六年十二月第一章设计目的及要求 (3)一、设计目的 (3)二、设计要求 (3)第一章设计原理与方案 (3)一、设计原理 (3)二、控制原理 (7)第三章硬件设计 (8)一、ICETEK DSP教学实验箱简介 (8)第四章软件设计 (17)一、程序编制 (17)二、实验程序流程图 (17)第五章系统调试 (19)一、实验准备 (19)二、实验程序 (20)第六章结论分析 (20)第一章设计目的及要求一、设计目的1.学习用C语言编制中断程序，控制VC5416 DSP的通用I/O管脚产生不同占空比的PWM信号。
2.学习VC5416DSP的通用I/O管脚的控制方法。
3.学习直流电机的控制原理和控制方法。
二、设计要求开始运行程序后，电机以中等速度转动(占空比=60，转速=2)。
在小键盘上按数字‘1’一‘5’键将分别控制电机从低速到高速转动(转速==1 ^-5) 。
在小键盘上按数字‘0’键将控制电机停止转动。
在小键盘上按‘+’或‘一’键切换电机的转动方向。
第一章设计原理与方案一、设计原理第一步TMS 初始化。
第二步PWM调速。
第三步键盘控制DSP的McBSP引脚:通过设置McBSP的工作方式和状态，可以实现将它们当成通用I/O引脚使用。
2.直流电机控制:直流电动机是最早出现的电动机，也是最早能实现调速的电动机。
近年来，直流电动机的结构和控制方式都发生了很大的变化。
随着计算机进入控制领域，以及新型的电力电了功率元器件的不断出现，使采用全控型的开关功率元件进行脉宽调制((Pulse Width Modulation，简称PWM)控制方式已成为绝对主流。
电机控制模块课程设计目录前言 .......................................................................................................................................一、课设要求.......................................................................................................................1、1 课题研究的目的 .......................................................................................1、2 任务..........................................................................................................二、系统总体设计2。
1、系统组成框图...................................................................................................... 2。
2、系统主电路..........................................................................................................2.3、采样调理电路......................................................................................................... 2。

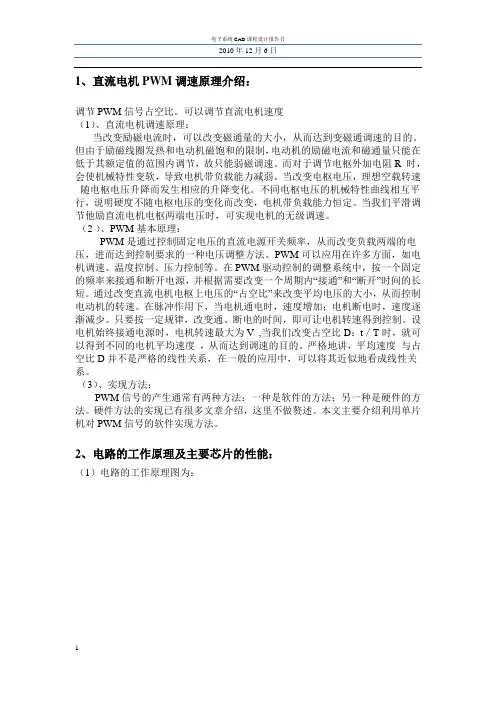

1、直流电机PWM调速原理介绍：调节PWM信号占空比。
可以调节直流电机速度（1）、直流电机调速原理：当改变励磁电流时，可以改变磁通量的大小，从而达到变磁通调速的目的。
但由于励磁线圈发热和电动机磁饱和的限制，电动机的励磁电流和磁通量只能在低于其额定值的范围内调节，故只能弱磁调速。
而对于调节电枢外加电阻R 时，会使机械特性变软，导致电机带负载能力减弱。
当改变电枢电压，理想空载转速随电枢电压升降而发生相应的升降变化。
不同电枢电压的机械特性曲线相互平行，说明硬度不随电枢电压的变化而改变，电机带负载能力恒定。
当我们平滑调节他励直流电机电枢两端电压时，可实现电机的无级调速。
（2 ）、PWM基本原理：PWM是通过控制固定电压的直流电源开关频率，从而改变负载两端的电压，进而达到控制要求的一种电压调整方法。
PWM可以应用在许多方面，如电机调速、温度控制、压力控制等。
在PWM驱动控制的调整系统中，按一个固定的频率来接通和断开电源，并根据需要改变一个周期内“接通”和“断开”时间的长短。
通过改变直流电机电枢上电压的“占空比”来改变平均电压的大小，从而控制电动机的转速。
在脉冲作用下，当电机通电时，速度增加；电机断电时，速度逐渐减少。
只要按一定规律，改变通、断电的时间，即可让电机转速得到控制。
设电机始终接通电源时，电机转速最大为V ,当我们改变占空比D：t／T时，就可以得到不同的电机平均速度，从而达到调速的目的。
严格地讲，平均速度与占空比D并不是严格的线性关系，在一般的应用中，可以将其近似地看成线性关系。
（3）、实现方法：PWM信号的产生通常有两种方法：一种是软件的方法；另一种是硬件的方法。
硬件方法的实现已有很多文章介绍，这里不做赘述。
本文主要介绍利用单片机对PWM信号的软件实现方法。
2、电路的工作原理及主要芯片的性能：（1）电路的工作原理图为：（2）L298N 的工作原理：L298N 是SGS公司的产品，其内部包含4通道逻辑驱动电路，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准TTL逻辑电平信号，可驱动46V、2A 以下的电机口。
dsp课程设计步进电机一、教学目标本节课的教学目标是让学生了解步进电机的原理、特点以及应用，掌握步进电机的基本控制方法，培养学生动手实践能力和团队协作精神。
具体分解为以下三个方面的目标：1.知识目标：（1）了解步进电机的结构、原理和分类；（2）掌握步进电机的性能参数，如步距、转速、扭矩等；（3）熟悉步进电机的控制方法，如脉冲宽度调制（PWM）、脉冲序列发生器等。
2.技能目标：（1）能够分析步进电机的运行状态，进行简单的故障排查；（2）能够使用编程软件编写步进电机的控制程序；（3）具备步进电机系统的安装、调试和维护能力。
3.情感态度价值观目标：（1）培养学生对新技术的好奇心和学习兴趣；（2）培养学生勇于实践、敢于创新的精神；（3）培养学生团队协作、共同解决问题的意识。
二、教学内容本节课的教学内容主要包括以下几个部分：1.步进电机的原理与结构：介绍步进电机的工作原理、主要组成部分及其功能。
2.步进电机的性能参数：讲解步进电机的步距、转速、扭矩等性能参数的定义及计算方法。
3.步进电机的控制方法：介绍脉冲宽度调制（PWM）、脉冲序列发生器等步进电机控制方法。
4.步进电机应用实例：分析实际应用中步进电机的选型、安装、调试和维护。
5.动手实践：让学生分组进行步进电机控制系统的设计、搭建和调试。
三、教学方法为了提高教学效果，本节课将采用以下教学方法：1.讲授法：讲解步进电机的原理、性能参数和控制方法。
2.讨论法：学生针对步进电机应用实例展开讨论，培养学生的思考和表达能力。
3.案例分析法：分析实际工程中步进电机的选型、安装、调试和维护案例。
4.实验法：让学生动手实践，设计、搭建和调试步进电机控制系统。
四、教学资源为了支持教学内容的实施，本节课将准备以下教学资源：1.教材：选用《DSP原理与应用》等相关教材，为学生提供理论基础。
2.参考书：提供《步进电机控制技术》等参考书籍，丰富学生的知识体系。
3.多媒体资料：制作PPT、动画等多媒体资料，直观展示步进电机的工作原理和控制方法。
《DSP无刷直流电机控制器的设计》篇一一、引言随着现代工业的快速发展，电机控制技术已成为众多领域的关键技术之一。
无刷直流电机（BLDC）以其高效、低噪音、长寿命等优点，在工业、交通、医疗、家电等领域得到广泛应用。
而数字信号处理器（DSP）作为一种高性能的微处理器，为电机控制提供了更精确、更快速的解决方案。
因此，本文旨在探讨DSP无刷直流电机控制器的设计方法。
二、DSP无刷直流电机控制器设计概述DSP无刷直流电机控制器是一种基于DSP技术的电机控制器，它能够实现对无刷直流电机的精确控制。
设计DSP无刷直流电机控制器需要考虑到硬件电路设计、软件算法设计以及控制系统设计等多个方面。
其核心思想是通过DSP的强大处理能力，对电机的转速、转向、位置等参数进行实时监测和控制，以达到精确控制电机的目的。
三、硬件电路设计硬件电路设计是DSP无刷直流电机控制器的关键部分之一。
主要包括电源电路、电机驱动电路、信号采集电路等。
首先，电源电路为整个控制器提供稳定的电源，保证控制器的正常工作。
其次，电机驱动电路是控制电机运转的关键部分，需要考虑到电机的电压、电流等参数，以保证电机的正常运行。
最后，信号采集电路负责采集电机的转速、转向、位置等信号，为控制器的精确控制提供依据。
四、软件算法设计软件算法设计是DSP无刷直流电机控制器的另一关键部分。
主要包括控制算法设计、驱动程序设计等。
控制算法是控制器的核心，它需要根据电机的实际运行情况，实时调整电机的转速、转向等参数，以达到精确控制的目的。
常用的控制算法包括PID控制算法、模糊控制算法等。
驱动程序则是控制算法与硬件之间的桥梁，它需要根据硬件的特性，实现控制算法的硬件实现。
五、控制系统设计控制系统是DSP无刷直流电机控制器的核心部分，它需要对整个系统进行综合管理，保证系统的稳定性和可靠性。
控制系统设计主要包括系统架构设计、系统调试等。
系统架构设计需要考虑到系统的整体结构、功能模块的划分以及模块之间的通信方式等。
《DSP无刷直流电机控制器的设计》篇一一、引言随着现代工业的快速发展，电机控制技术已成为众多领域的关键技术之一。
无刷直流电机（BLDC）以其高效、低噪音、长寿命等特点在众多应用领域中崭露头角。
为了实现精确、稳定的电机控制，本文提出了一种基于DSP（数字信号处理器）的无刷直流电机控制器设计方法。
二、系统设计概述本设计采用DSP作为核心控制器，通过软件算法实现对无刷直流电机的精确控制。
系统主要由DSP控制器、电机驱动电路、传感器电路、电源电路等部分组成。
其中，DSP控制器负责接收传感器信号，进行算法处理后输出控制信号，驱动电机进行工作。
三、DSP控制器设计DSP控制器是本设计的核心部分，其性能直接影响到电机的控制效果。
在DSP选择上，我们应考虑处理速度、功耗、成本等因素，选择适合的DSP芯片。
DSP控制器的主要功能包括：1. 接收传感器信号：通过ADC（模数转换器）将传感器信号转换为数字信号，供DSP处理。
2. 算法处理：根据传感器信号，通过软件算法计算出电机的控制参数，如PWM（脉宽调制）信号的占空比等。
3. 输出控制信号：将计算出的控制参数通过PWM模块输出为控制信号，驱动电机进行工作。
四、电机驱动电路设计电机驱动电路是连接DSP控制器和电机的桥梁，其性能直接影响到电机的运行效果。
驱动电路应具备较高的驱动能力和较低的功耗。
同时，为了保护电机和控制器，驱动电路还应具备过流、过压等保护功能。
五、传感器电路设计传感器电路用于检测电机的运行状态，为DSP控制器提供反馈信号。
常见的传感器包括电流传感器、速度传感器等。
传感器电路应具备较高的精度和较低的噪声，以保证反馈信号的准确性。
六、电源电路设计电源电路为整个系统提供稳定的电源供应。
在设计中，应考虑电源的稳定性、效率、抗干扰能力等因素。
同时，为了降低系统的功耗，应采用低功耗的电源管理策略。
七、软件设计软件设计是DSP无刷直流电机控制器的关键部分。
在软件设计中，应采用合适的算法实现电机的精确控制。
目录一．实验设备 (3)二．课程设计要求 (3)三．课程设计思路 (3)四．实验接线 (5)五．相关代码的详细说明 (6)六．设计总结 (9)一．实验设备1．PC机一台，操作系统为WindowsXP (或Windows98、Windows2000)，安装了ccs3.1；2．TI 2000系列的TMS320F2812 eZdsp开发板一块；3．扩展实验箱一台；4．示波器一台；5．直流电机及其驱动箱一套。
二．课程设计要求课程设计中使用的直流电机（THBLD-1型力矩电机控制）驱动有两种方式，可以使用其自带的驱动箱，也可以使用扩展实验箱中的驱动电路，因此可任选一种方式完成课程设计，具体要求：方式一（使用电机自带的驱动箱）：①利用DSP的事件管理器产生一路PWM接入驱动箱，控制电机；②利用按键检测控制电机，一个按键控制电机正转和反转（按键一次改变电机转向），另一个按键控制电机转速（三级调速，按键一次改变一次速度）；③利用QEP采样电路检测电机转速；④数码管显示电机当前转速。
方式二（使用实验箱上的驱动电路）①理解直流电机双极性驱动电路的原理，利用事件管理器产生正确的PWM控制波形，实现电机开环控制；②利用按键检测控制电机，一个按键控制电机正转和反转（按键一次改变电机转向），另一个按键控制电机转速（三级调速，按键一次改变一次速度）；③利用QEP采样电路检测电机转速；④数码管显示电机当前转速。
三．课程设计思路在本课程设计中，我们采用了直流电机（THBLD-1型力矩电机控制）驱动的第一种方式——使用电机自带的驱动箱驱动的方式。
实验思路如下：1.利用DSP的事件管理器产生一路PWM接入驱动箱，控制电机。
TMS320F2812处理器包含EVA和EVB2个事件管理器，每个事件管理器包含通用定时器（GP）、比较器、PWM单元、捕获单元以及正交编码脉冲电路（QEP）。
PWM 单元主要应用于产生脉宽调制信号控制数字电机。
在本课程设计中，我们使用了事件管理器EVA的通用定时器1来产生一路PWM信号——PWM1，来控制电机。
《DSP无刷直流电机控制器的设计》篇一一、引言随着现代工业的快速发展，电机控制技术已成为许多领域的关键技术之一。
无刷直流电机（BLDC）以其高效、低噪音、长寿命等优点，在工业自动化、机器人、电动汽车等领域得到了广泛应用。
DSP（数字信号处理器）以其强大的数据处理能力和高精度控制特性，成为了无刷直流电机控制器的理想选择。
本文将详细介绍DSP无刷直流电机控制器的设计。
二、系统设计概述DSP无刷直流电机控制器主要包含DSP主控芯片、电源电路、电机驱动电路、传感器接口电路、通信接口电路等部分。
设计目标为实现对无刷直流电机的精确控制，提高电机性能，满足各种应用场景的需求。
三、DSP主控芯片选型及电路设计DSP主控芯片是控制器的核心，其性能直接影响到整个系统的性能。
因此，在选择DSP主控芯片时，需考虑其处理速度、精度、功耗、成本等因素。
同时，为了确保系统的稳定性和可靠性，还需对DSP主控芯片进行合理的电路设计，包括电源电路、时钟电路、复位电路等。
四、电机驱动电路设计电机驱动电路是无刷直流电机控制器的关键部分，其性能直接影响到电机的运行性能。
设计时需考虑电机的额定电压、电流、功率等参数，以及驱动电路的效率、发热、电磁干扰等问题。
通常采用H桥驱动电路实现电机的正反转和调速。
五、传感器接口电路设计传感器用于检测电机的运行状态，如转速、位置等，为DSP 主控芯片提供反馈信息。
传感器接口电路的设计需考虑传感器的类型、供电电压、输出信号等参数，以及电路的抗干扰能力、精度等要求。
常见的传感器有光电编码器、霍尔传感器等。
六、通信接口电路设计为了实现与上位机或其它设备的通信，DSP无刷直流电机控制器需具备通信接口电路。
设计时需考虑通信协议、传输速率、抗干扰能力等因素，常见的通信接口有SPI、I2C、CAN等。
七、软件设计软件设计是DSP无刷直流电机控制器的关键部分，包括系统初始化、电机控制算法、通信协议等。
需根据具体应用场景和需求，编写合适的程序，实现对电机的精确控制。
《DSP无刷直流电机控制器的设计》篇一一、引言随着科技的不断发展，无刷直流电机因其高效、稳定、低噪音等优点，在工业、航空、医疗等领域得到了广泛应用。
为了更好地控制无刷直流电机，DSP（数字信号处理器）无刷直流电机控制器应运而生。
本文将详细介绍DSP无刷直流电机控制器的设计原理、方法及优势。
二、DSP无刷直流电机控制器的基本原理DSP无刷直流电机控制器是一种基于DSP技术的电机控制器，通过控制电机的电流、电压等参数，实现对无刷直流电机的精确控制。
其基本原理包括电机驱动、信号采集、控制算法和通信接口等部分。
1. 电机驱动：DSP无刷直流电机控制器通过驱动电路，将电源的直流电能转换为电机的机械能，实现电机的运动。
2. 信号采集：控制器通过传感器采集电机的电流、电压、速度等信号，为控制算法提供必要的输入。
3. 控制算法：DSP无刷直流电机控制器采用先进的控制算法，如PID（比例-积分-微分）控制、模糊控制等，实现对电机的精确控制。
4. 通信接口：控制器具有多种通信接口，如CAN、RS485等，方便与上位机或其他设备进行数据交换。
三、DSP无刷直流电机控制器的设计方法DSP无刷直流电机控制器的设计主要包括硬件设计和软件设计两部分。
1. 硬件设计：（1）主控芯片选择：选择性能稳定、处理速度快的DSP芯片作为主控芯片。
（2）电源电路设计：设计稳定的电源电路，为控制器提供可靠的电源。
（3）驱动电路设计：设计合理的驱动电路，实现电机的高效驱动。
（4）传感器接口设计：设计传感器接口电路，实现信号的采集与传输。
（5）通信接口设计：根据需要设计相应的通信接口电路。
2. 软件设计：（1）操作系统选择：选择适合DSP芯片的操作系统，如uC/OS等。
（2）驱动程序开发：编写驱动程序的代码，实现硬件的初始化、配置和控制。
（3）控制算法实现：根据控制需求，编写控制算法的代码，实现电机的精确控制。
（4）通信协议开发：编写与上位机或其他设备进行数据交换的通信协议。
dsp电机调速课程设计一、课程目标知识目标：1. 让学生理解DSP（数字信号处理）的基本原理，掌握电机调速的基本概念；2. 使学生掌握电机调速系统中PID控制算法的原理与实现；3. 帮助学生了解电机调速系统在实际应用中的技术要求及注意事项。
技能目标：1. 培养学生运用DSP技术进行电机调速系统的设计能力；2. 培养学生利用相关软件（如CCS、MATLAB等）对电机调速系统进行仿真和调试的能力；3. 提高学生实际操作电机调速系统的动手能力。
情感态度价值观目标：1. 培养学生对电机调速技术产生兴趣，激发学生主动学习的积极性；2. 培养学生的团队协作精神，提高沟通与交流能力；3. 引导学生关注电机调速技术在工业生产、环境保护等方面的应用，培养学生的社会责任感和使命感。
分析课程性质、学生特点和教学要求：1. 课程性质：本课程为实践性较强的课程，旨在培养学生的实际操作能力；2. 学生特点：学生具备一定的电子技术基础和编程能力，对实际应用有较高的兴趣；3. 教学要求：结合实际应用，注重理论与实践相结合，强化学生的动手能力和创新能力。
二、教学内容1. DSP基本原理：讲解DSP芯片的结构、工作原理及特点，使学生了解DSP 在电机调速系统中的应用。
教材章节：第一章 数字信号处理概述2. 电机调速原理：介绍电机调速的基本概念、种类及调速方法。
教材章节：第二章 电机调速技术3. PID控制算法：详细讲解PID控制原理、参数调整方法及其在电机调速系统中的应用。
教材章节：第三章 控制算法及其实现4. 电机调速系统设计：分析电机调速系统的硬件设计、软件设计及系统调试方法。
教材章节：第四章 电机调速系统设计5. 仿真与调试：教授如何使用CCS、MATLAB等软件对电机调速系统进行仿真与调试。
教材章节：第五章 电机调速系统仿真与调试6. 实际应用案例分析：结合实际案例，讲解电机调速系统在工业生产、环境保护等方面的应用。
教材章节：第六章 电机调速系统应用实例教学内容安排与进度：1. 第1周：DSP基本原理及电机调速原理；2. 第2周：PID控制算法；3. 第3周：电机调速系统设计；4. 第4周：仿真与调试；5. 第5周：实际应用案例分析及实验操作。
基于DSP的电机控制系统设计与实现摘要随着电机在工业和家庭中的应用越来越广泛，电机控制技术变得越来越重要。
本文提出了一种基于数字信号处理器(DSP)的电机控制系统，旨在实现对电机的高效控制和稳定性。
首先介绍了电机控制系统的基本原理，包括电机的特性和工作原理，然后详细介绍了DSP的基本原理和应用。
接着，根据电机控制的需求，设计了一个基于DSP的电机控制系统，包括硬件设计和软件设计。
最后，进行了实验验证，结果表明该电机控制系统具有良好的控制性能和稳定性。
关键词：电机控制系统，数字信号处理器，硬件设计，软件设计，控制性能，稳定性。
AbstractWith the increasingly widespread use of motors in industry and home, motor control technology has become increasingly important. This paper proposes a motor control system based on digital signal processor (DSP), aiming to achieve efficient and stable control of the motor. Firstly, the basic principles of motor control system are introduced, including the characteristics and working principles of the motor, and then the basic principles and applications of DSP are detailed. Then, according to the requirements of motor control, a DSP-based motor control system is designed, including hardware design and software design. Finally, experiments are conducted to verify the performance and stability of the motor control system, and the results show that the motor control system has good control performance and stability.Keywords: Motor control system, digital signal processor, hardware design, software design, control performance, stability.正文引言电机作为一种重要的动力设备，在工业和家庭中被广泛应用。
课程名称：电机的DSP控制课程设计院系：电子信息与电气工程学院专业：电气工程与自动化班级：学号:姓名：上海交通大学目录1. 电机控制的DSP芯片 (3)2.软件设计要求 (3)2.1学会DSP开发环境的使用，能编写C语言程序； (3)2.2编写数码管显示程序、键盘扫描程序； (3)2.3 编写AD采样程序； (3)2.4编写6路PWM正弦波程序（变频器逆变需6路）； (3)3. 软件实现 (3)3.1数码管显示程序、键盘扫描程序 (3)3.1.1程序设计思路 (3)3.1.2程序模块 (4)3.2 AD采样程序 (6)3.2.1程序设计思路 (6)3.2.2 程序模块 (6)3.3 6路PWM正弦波程序 (7)3.3.1 程序设计思路 (7)3.3.2 程序模块 (8)3.3.3程序设计结果 (10)4. 课程总结 (14)1.电机控制的DSP芯片本课程设计用的芯片为TMS320F28027；本课程设计中主要用到的一些电路模块：显示和键盘电路、BC7281、A/D采样电路、PWM输出电路。
2.软件设计要求2.1学会DSP开发环境的使用，能编写C语言程序；2.2编写数码管显示程序、键盘扫描程序；程序运行后，初始值为0，通过1个键，按一下加1，通过另一个键，按1下减1；（按着不放，超过1秒，不断加1或减1，时间超过5秒，不断加10，或减10）。
2.3 编写AD采样程序；根据输入的电压值，把AD的结果显示出来，当输入电压变化时，显示值也变化。
2.4编写6路PWM正弦波程序（变频器逆变需6路）；PWM的开关频率为10KHz，其输出的正弦波频率为0~100Hz，根据AD的值变化，50Hz时输出100%电压，0~50Hz按V/f等于常数输出，死区时间取2us。
频率值显示在数码管上。
3.软件实现3.1数码管显示程序、键盘扫描程序3.1.1程序设计思路此程序关键是如何去计时，最初考虑是用计时器中断去设计程序，但此方法需要在中断中执行判断按键是否持续，以及更改和现实数字，中断中操作过多，经常出错。
故后来改为用延时环节计时，此方法的优点是不需要用中断，但计时不够精确。
3.1.2程序模块for(;;){ time=0; //计时变量time初始值为0；if(KEY==0){ key_number=Read_7281(0x13); //读取按键值switch(key_number){case 0x00:{ keynumber++;if(keynumber>9999)keynumber=0;write();delay(2);}break;case 0x01:{ keynumber--;if(keynumber<0)keynumber=9999;write();delay(2);}break;}//switch}//ifwhile(KEY==0) //如果按键没有松开，则开始计时；{if(time<=5) //延时环节，延时为1秒；{for(cnt1=0;cnt1<270;cnt1++){for(cnt2=0;cnt2<10000;cnt2++) { if(KEY!=0) break; }if(KEY!=0)break; //如果按键松开，则跳出循环，重新开始计时；}}if(KEY!=0)break;time++; //如果1秒内按键未松开，则计时变量time加1；cnt1=cnt2=0;if(time>=1&&time<=5) //按着不放超过1秒，则不断加1或减1；{switch(key_number){case 0x00:{keynumber++;if(keynumber>9999)keynumber=0;write();}break;case 0x01:{keynumber--;If(keynumber<0)keynumber=9999;write();}break;default : break;}}if(time>5) //按着不放超过5秒，则不断加10或减10；{switch(key_number){case 0x00:{keynumber+=10;if(keynumber>9999)keynumber=0;write();delay(15);}break;case 0x01:{keynumber-=10;if(keynumber<0)keynumber=9999;write();delay(15);}break;default : break;}}}}//for3.2 AD采样程序3.2.1程序设计思路此程序相对简单，只需要用ADC中断获取通道的采样值，再将采样值在数码管上显示即可。
3.2.2 程序模块//ADC中断，获取通道采样值；interrupt void adc_isr(void){V oltage0[0] = AdcResult.ADCRESULT0; // 模数转换结果由ADCINA0 通道采样产生V oltage0[1] = AdcResult.ADCRESULT1; // 模数转换结果由ADCINA1 通道采样产生V oltage0[2] = AdcResult.ADCRESULT2; // 模数转换结果由ADCINA2 通道采样产生V oltage0[3] = AdcResult.ADCRESULT3; // 模数转换结果由ADCINA3 通道采样产生V oltage0[4] = AdcResult.ADCRESULT4; // 模数转换结果由ADCINA4 通道采样产生// 28027 缺ADCINA5 ADCRESULT5V oltage0[5] = AdcResult.ADCRESULT6; // 模数转换结果由ADCINA6 通道采样产生V oltage0[6] = AdcResult.ADCRESULT7; // 模数转换结果由ADCINA7 通道采样产生// 28027 缺ADCINB0 ADCRESULT8V oltage0[7] = AdcResult.ADCRESULT9; // 模数转换结果由ADCINB1 通道采样产生V oltage0[8] = AdcResult.ADCRESULT10; // 模数转换结果由ADCINB2 通道采样产生V oltage0[9] = AdcResult.ADCRESULT11; // 模数转换结果由ADCINB3 通道采样产生V oltage0[10] = AdcResult.ADCRESULT12; // 模数转换结果由ADCINB4 通道采样产生// 28027 缺ADCINB5 ADCRESULT13V oltage0[11] = AdcResult.ADCRESULT14; // 模数转换结果由ADCINB6 通道采样产生V oltage0[12] = AdcResult.ADCRESULT15; // 模数转换结果由ADCINB7 通道采样产生AdcRegs.ADCINTFLGCLR.bit.ADCINT1 = 1; //Clear ADCINT1 flag reinitialize for next SOC PieCtrlRegs.PIEACK.all = PIEACK_GROUP1; // Acknowledge interrupt to PIEreturn;}//for循环for(;;) //计算每一位的数值，并显示；{qw = V oltage0[0]/1000;bw = (V oltage0[0] - 1000*qw)/100;sw = (V oltage0[0] - 1000*qw - 100*bw)/10;gw = V oltage0[0] - 1000*qw - 100*bw - 10*sw;qw1 = V oltage0[1]/1000;bw1 = (V oltage0[1] - 1000*qw1)/100;sw1 = (V oltage0[1] - 1000*qw1 - 100*bw1)/10;gw1 = V oltage0[1] - 1000*qw1 - 100*bw1 - 10*sw1;Write_7281(0x15,(0x70+qw)); // 向最右边算起第8位写0Write_7281(0x15,(0x60+bw)); // 向最右边算起第7位写0Write_7281(0x15,(0x50+sw)); // 向最右边算起第6位写0Write_7281(0x15,(0x40+gw)); // 向最右边算起第5位写0Write_7281(0x15,(0x30+qw1)); // 向最右边算起第4位写0Write_7281(0x15,(0x20+bw1)); // 向最右边算起第3位写0Write_7281(0x15,(0x10+sw1)); // 向最右边算起第2位写0Write_7281(0x15,(0x00+gw1)); // 向最右边算起第1位写0delay(3);}3.3 6路PWM正弦波程序3.3.1 程序设计思路PWM开关频率和死区的设置，可以在InitEPwm1Example()，这个函数中通过对周期寄存器赋值来控制开关频率，死区则通过对Raising Edge Delay 和Failing Edge Delay 赋值来设置。
程序要求开关频率为10KHZ，而28027主频为60MHZ，由于60M/3000/2=10K，故周期寄存器赋值3000；程序要求死区为2us，故只需将上升沿延迟和下降沿延迟均设定为1us即可。
输出波形为正弦波，即要求占空比按正弦变化，本组通过查表（表中数据按正弦变化），来进行脉宽调制。
对于频率的控制，首先按50HZ 为基准，要求每次步长为1 查表，将表中数据查完一遍，输出的波形即为50HZ。
则由于开关频率为10KHZ，10K/50=200，所以正弦表中应含有200个数值，且数值大小按正弦变化。
当频率小于50HZ时，按F/50这一比例系数为步长进行查表，由于F<50，故查表较慢，即输出波形的频率变小。
当频率大于50HZ时，也按F/50这一比例系数为步长进行查表，由于此时F>50，故查表较快，即输出波形频率变大。
对与V/f为常数，则可通过简单的运算即可实现。
3.3.2 程序模块//正弦表//Sin table , Max Value 4096 , Min Value 0unsigned short sin_table[200]={2073,2138,2202,2266,2330,2393,2456,2519,2582,2643,2705,2765,2825,2884,2942,3000,3056,3112,3166,3220,3272,3323,3372,3421,3468,3513,3558,3600,3641,3681,3719,3755,3790,3823,3854,3883,3911,3937,3961,3983,4003,4021,4037,4051,4063,4074,4082,4088,4092,4095,4095,4093,4089,4083,4075,4066,4054,4040,4024,4006,3987,3965,3942,3916,3889,3860,3829,3797,3762,3726,3689,3649,3609,3566,3522,3477,3430,3382,3333,3282,3230,3177,3123,3068,3011,2954,2896,2837,2777,2717,2656,2594,2532,2469,2406,2342,2279,2215,2150,2086,2022,1957,1893,1829,1765,1702,1639,1576,1513,1452,1390,1330,1270,1211,1153,1095,1039,983,929,875,823,772,723,674,627,582,537,495,454,414,376,340,305,272,241,212,184,158,134,112,92,74,58,44,32,21,13,7,3,0,0,2,6,12,20,29,41,55,71,89,108,130,153,179,206,235,266,298,333,369,406,446,486,529,573,618,665,713,762,813,865,918,972,1027,1084,1141,1199,1258,1318,1378,1439,1501,1563,1626,1689,1753,1816,1880,1945,2009};//此即为正弦表，此表中数据按正弦规律变化，通过查表可以控制占空比，即控制电压大小，通过改变查表的快慢即可控制输出波形的频率。
