三相异步电动机的控制电路1．直接启动控制电路直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。
1）．点动控制合上开关S ，三相电源被引入控制电路，但电动机还不能起动。
按下按钮SB ，接触器KM 线圈通电，衔铁吸合，常开主触点接通，电动机定子接入三相电源起动运转。
松开按钮SB ，接触器KM 线圈断电，衔铁松开，常开主触点断开，电动机因断电而停转。
2).直接起动控制（1）起动过程。
按下起动按钮SB 1，接触器KM 线圈通电，与SB 1并联的KM 的辅助常开触点闭合，以保证松开按钮SB 1后KM串联在电动机回路中的KM 的主触点持续闭合，电动机连续运转，从而实现连续运转控制。
（2）停止过程。
按下停止按钮SB 2，接触器KM 线圈断电，与SB 1并联的KM 的辅助常开触点断开，以保证松开按钮SB 2后KM 线圈持续失电，串联在电动机回路中的KM电动机停转。
与SB 1并联的KM 的辅助常开触点的这种作用称为自锁。
图示控制电路还可实现短路保护、过载保护和零压保护。
a) 起短路保护的是串接在主电路中的熔断器FU 。
一旦电路发生短路故障，熔体立即熔断，电动机立即停转。
b) 起过载保护的是热继电器FR 。
当过载时，热继电器的发热元件发热，将其常闭触点断开，使接触器KM 线圈断电，串联在电动机回路中的KM 的主触点断开，电动机停转。
同时KM 辅助触点也断开，解除自锁。
故障排除后若要重新起动，需按下FR 的复位按钮，使FR 的常闭触点复位（闭合）即可。
c) 起零压（或欠压）保护的是接触器KM 本身。
当电源暂时断电或电压严重下降时，接触器KM 线圈的电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。
2．正反转控制 1）．简单的正反转控制（1）正向起动过程。
按下起动按钮SB1，接触器KM1线圈通电，与SB1并联的KM1的辅助常开触点闭合，以保证KM1线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。
三相异步电动机点动控制和正、反转控制电路原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三相异步电动机是工业上常用的一种电动机，它在生产中起到了至关重要的作用。
三相异步电动机的电气控制项目情境创设在各行各业广泛使用的电气设备和生产机械中，其自动控制线路大多以各类电动机或者其他执行电器为被控对象。
根据一定的控制方式用导线把继电器、接触器、按钮、行程开关、保护元件等器件连接起来组成的自动控制线路，通常称作电器控制线路。
其作用是对被控对象实现自动控制，以满足生产工艺的要求和实现生产过程自动化。
三相笼型异步电动机由于结构简单、价格便宜、坚固耐用等优点获得了广泛应用。
在生产实际中，它的应用占到了使用电机的80％以上。
所以本章主要讲解三相笼型异步电动机的控制线路。
三相笼型异步电动机的控制线路大都由继电器、接触器和按钮等有触点的电器组成。
下面介绍基本的控制线路。
一、项目基本技能根据生产机械的工作性质及加工工艺要求，利用各种控制电器的功能，实现对电动机的控制，其控制线路是多种多样的。
然而任何控制线路，包括最复杂的线路都是由一些比较简单的、基本的控制线路所组成的，所以熟悉和掌握基本控制线路是学习、阅读和分析电气控制线路的基础。
常见的基本控制线路的主要任务是承担电动机的供电和断电，另外还担负着电动机的保护任务。
当电动机或电源发生故障时，控制电路应能发出信号或自动切除电源，以避免事故进一步扩大。
任务一电动机的点动与连续运行控制一、电动机的点动控制机械设备中如机床在调整刀架、试车，吊车在定点放落重物时，常常需要电机短时的断续工作，即需要按下按钮，电动机就转动，松开按钮，电动机就停转。
实现这种动作特点的控制就叫点动控制。
如图2-1所示为采用带有灭弧装置的交流接触器的点动控制线路图。
此电路是由刀开关QS，熔断器FU，启动按钮SB，接触器KM及电动机M组成的。
接触器的主触头是串接在主线路中的。
工作原理：合上开关QS，按下启动按钮SB，接触器线圈KM得电，，使衔铁吸合，带动接触器常开主触头闭合，电机运转；当松开启动按钮SB，接触器线圈断电，电机停止转动。
图2-1 点动控制线路二、电动机的自锁连续控制图2-2 自锁连续控制线路在要求电动机启动后能连续运转时，采用点动正转控制就不行，为实现电动机的连续运转，可采用接触器自锁正转控制线路。
三相异步电动机的点动+连续混合正转控制线路分析

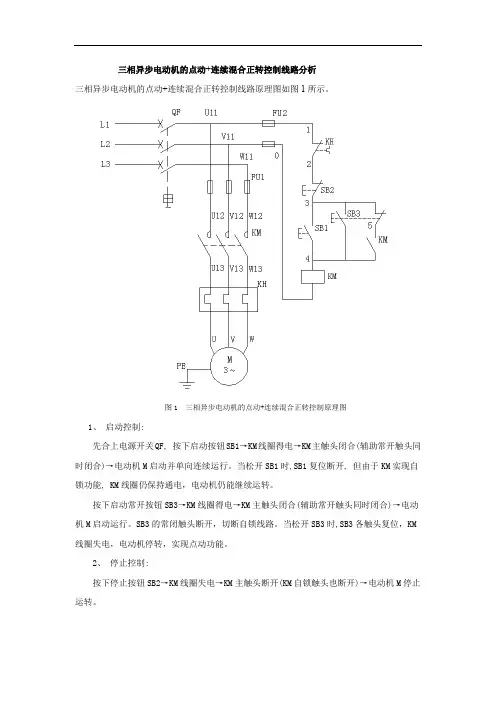

三相异步电动机的点动+连续混合正转控制线路原理图如图1所示。
图1 三相异步电动机的点动+连续混合正转控制原理图
1、启动控制:
先合上电源开关QF, 按下启动按钮SB1→KM线圈得电→KM主触头闭合(辅助常开触头同时闭合)→电动机M启动并单向连续运行。
当松开SB1时,SB1复位断开, 但由于KM实现自锁功能, KM线圈仍保持通电，电动机仍能继续运转。
按下启动常开按钮SB3→KM线圈得电→KM主触头闭合(辅助常开触头同时闭合)→电动机M启动运行。
SB3的常闭触头断开，切断自锁线路。
当松开SB3时,SB3各触头复位，KM 线圈失电，电动机停转，实现点动功能。
2、停止控制:
按下停止按钮SB2→KM线圈失电→KM主触头断开(KM自锁触头也断开)→电动机M停止
运转。
