恒温恒湿机操作规程1.开机准备：(1)检查设备周围环境是否干净整洁，无杂物堆放。
(2)检查电源插座是否可靠，接地是否良好。
(3)检查设备的水位是否足够，需时常更换或添加纯净水。
(4)打开设备面板，检查内部温湿度传感器是否正常。
2.设定温湿度参数：(1)打开控制面板，选择恒温恒湿模式。
(2)根据实际需求，设定所需要的温度和湿度值。
(3)确定设定参数后，按确认键保存设定值。
3.开机运行：(1)按下电源开关，启动恒温恒湿机。
(2)设备启动后会进行自检，确保各功能正常。
(3)设备开始工作后，可以根据需要进行监控和调整设定参数。
4.运行监控：(1)定期检查设备运行状态，确保温湿度控制良好。
(2)注意观察设备内部温湿度显示，如果有异常情况，及时进行处理。
(3)注意观察设备排水情况，及时清理或更换水箱。
5.设备保养：(1)定期清理设备外部和内部的杂物和灰尘。
(2)定期检查设备的电源线、传感器、压缩机等部件，确保无异常。
(3)长时间不使用时，需要切断电源，并拔下电源插头。
6.紧急处理：(1)如果设备出现异常报警或故障，首先应立即切断电源。
(2)然后仔细检查设备，查找故障原因。
(3)如果无法解决故障，应询问专业人员进行维修。
7.安全注意事项：(1)在操作设备时，要戴上防护手套和口罩，避免受到伤害。
(2)不要将易燃、易爆物品放置在设备附近，防止发生火灾及其他危险情况。
(3)避免设备长时间在高湿度环境下运行，可以适当休息降温。
(4)禁止未经授权人员操作设备，以免引起意外。
恒温恒湿全自动控制仪操作规程范本一、引言本操作规程旨在规范恒温恒湿全自动控制仪的使用，确保设备的正常运行和性能的发挥，保障实验的顺利进行。
二、设备概述恒温恒湿全自动控制仪采用先进的控制技术和精密的传感器，能够精确控制实验室的温度和湿度，满足不同实验的需求。
设备主要由温湿度控制单元、传感器、执行机构以及数据显示和记录系统组成。
三、安全操作规程1. 使用前应仔细阅读设备的操作说明书，熟悉设备的功能和使用方法。
2. 操作人员应具备基本的电气和仪器知识，严禁非专业人员擅自操作设备。
3. 确保设备的供电稳定可靠，接地良好，避免发生漏电等安全事故。
4. 使用恒温恒湿全自动控制仪时，严禁使用湿手或者带有水分的工具进行操作，以免触电或造成设备故障。
5. 定期检查设备的电气接线和外部连接，确保无松动、断裂等情况。
四、操作流程1. 打开电源开关，待设备自检完成后进入待机状态。
2. 按下“设置”按钮进入设备的参数设置界面，设置需要的温度和湿度数值。
3. 通过“增加”和“减少”按钮来调整温湿度数值，调整完成后按下“确认”按钮。
4. 根据实验的要求，选择合适的工作模式，如恒温模式、恒湿模式或者恒温恒湿模式。
5. 设定好参数后，按下“启动”按钮，设备即开始工作。
6. 实时监测设备的运行状态，观察温湿度数值是否达到设定值。
7. 如需暂停设备工作，可按下“暂停”按钮，待需要时再次按下“启动”按钮恢复工作。
8. 完成实验后，按下“停止”按钮，设备停止工作。
9. 关闭电源开关，断开电源供应。
五、设备维护和保养1. 定期对设备进行清洁，保持设备外部的清洁和整洁。
2. 定期检查传感器的工作状态，如有损坏或失效应及时更换。
3. 检查设备的电源线和连接线是否有松动或断裂现象，如有应及时修复或更换。
4. 设备长时间不使用时，应将电源线拔掉，放置在干燥通风的地方。
5. 设备需定期进行校准，以确保温湿度的准确性和稳定性。
六、故障处理1. 如设备出现异常或故障，请先检查电源线和连接线是否正常连接。
恒温恒湿自动控制系统操作规程
1、推上电源开关，将仪器表温度设定为20℃，湿度设定为95%。
2、当温度仪表低于19℃时，机组自动进入加温状态；当湿度仪表低于95%时，机组自动进入加湿状态。
3、当温度仪表高于21℃时，机组自动进入降温状态。
4、经过以上试验且计量标定正常后，设备即可投入正常使用。
5、关闭电源后方可进入室内，在室内工作结束后离开才能合上电源。
6、设备有专人保养，使用当中要经常检查各状态动行情况。
7、自来水和电源要正常供给，以免影响养护效果损坏机组。
恒温恒湿机使用说明和操作说明
一、操作界面说明:
在手操器上总共有6个轻触式按钮，分别是1）、故障（ALARM）键；2）、程序（Prg）键；3）、退出（Esc）键；4）、UP（↑）键5）、ENTER（←）键；6）、DOWN（↓）键。
当同时按下（↑）和（↓）键，可以切换各个菜单，然后按（←）键可以进入您所选择的菜单里；按（↑）或（↓）键，可以查看所选择菜单里的各项内容。
当需要设定或者修改机组的各项参数时，可以按（←）键来选择需要修改的参数项，然后按（↑）和（↓）键来修改数值，修改完毕按（←）键确认。
当按下Esc键时，可以退出该栏菜单。
当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键就可以看到相应的故障信息。
当故障排除后，可以按ALARM键来复位故障报警。
1、机组开停控制；按下Prg键可在手操器的任何画面开、停机组
（机组开、停均有一些时间的延时）。
2、机组预热的取消；每当机组重新上电，机组启动压缩机预热功
能，预热期间不能开机。
同时按下（↑）键及Esc键，即可取
消预热时间。
江西华卓机电工程有限公司
2016-04-29。
恒温恒湿全自动控制仪操作规程恒温恒湿全自动控制仪操作规程一、前言恒温恒湿全自动控制仪是一种先进的仪器设备，它具有恒定温度、恒定湿度等多种自动控制功能，可广泛用于制药、食品、化工、纺织等行业以及科研、实验室等领域中。
为了保证仪器的正常使用和提高工作效率，我们需要按照以下操作规程进行正确的使用和维护。
二、基本操作1、开机操作将仪器插头插入电源插座，然后打开电源开关，并按下仪器面板上的开机按钮。
此时，仪器将开始进行自检程序。
只有当仪器面板上的所有指示灯都亮起来，屏幕显示正常后，才能进行后续操作。
2、设置参数按照实际需要，将温度和湿度参数分别设置为所需要的数值。
具体操作如下：点击屏幕上的“温度设置”或“湿度设置”按钮，然后通过旋转仪器面板上的旋钮来调整数值。
在设置完成后，点击“确认”按钮即可保存设置。
3、开始运行设置完成后，点击仪器面板上的“运行”按钮来启动仪器。
此时，仪器将开始工作，自动控制温湿度并记录相关数据。
在运行过程中，我们需要根据实际需要进行监控和调整参数，以确保仪器的正常运行。
4、停止运行一旦工作完成或需要停止运行时，点击仪器面板上的“停止”按钮即可。
此时，仪器将停止工作并保留最后的温湿度数据。
在关机前，我们需要将仪器内外相关部位进行彻底清洁和消毒，并将温度和湿度参数设置为默认值。
三、注意事项1、该设备需要工作在通风、无尘、低烟粉尘、无腐蚀性和无高温等环境下。
2、设备需要定期进行清洁和消毒，以确保其正常运行和使用寿命。
3、在操作设备时，需要穿戴好相关防护用品，以确保人员安全和健康。
4、在设备的使用过程中，严禁拆卸或改动设备内部结构和电路，以免影响设备正常使用。
5、在设备故障时，不要私自修理，需要寻求专业技术支持和维修。
6、设备需要定期进行校准和维护，以确保精确度和可靠性。
四、总结恒温恒湿全自动控制仪是一种极其重要的实验室设备，它可以提高实验室的工作效率和数据准确性。
在使用该设备时，我们需要按照操作规程来进行正确操作和维护，以确保设备的正常运行和使用寿命。

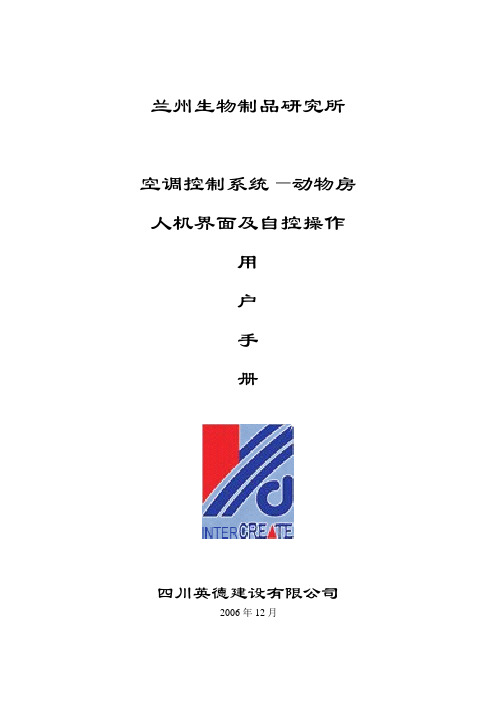

兰州生物制品研究所空调控制系统—动物房人机界面及自控操作用户手册四川英德建设有限公司2006年12月目录1 系统运行 (1)2 系统登陆 (1)3 系统说明 (2)4 系统控制参数设置 (3)4.1标定参数设置 (3)4.2控制参数设置 (5)4.2.1 电加热控制参数 (6)4.2.2工况切换控制参数 (7)4.2.3一级加热阀控制参数 (7)4.2.4除湿控制参数 (7)4.2.5 系统报警参数设置 (7)4.2.6 PID控制参数设置 (7)4.3参数的输入方法 (8)5 系统运行状态显示 (8)5.1系统各控制电气的运行状态显示 (8)5.2系统运行状态显示 (10)5.3系统各控制值的实时显示 (10)5.4系统报警显示 (11)5.4.1报警过程 (11)5.4.2报警类别 (11)5.4.3报警显示 (12)5.4.4报警的确认 (13)6 系统控制操作 (14)6.1手动单控操作 (14)6.2自动控制操作 (17)6.2.1 工况自动切换控制 (18)6.2.2 电加热控制 (19)6.2.3 一级加热控制 (19)6.2.4 二级加热控制 (19)6.2.5 制冷控制 (20)6.2.6 加湿控制 (20)6.2.7 除湿控制 (20)6.2.8 送风控制、排风控制 (20)6.2.9 季节切换选择 (21)6.2.10 送风区域、排风系统选择 (21)6.2.11 空调系统的启动、停止 (22)7 系统功能 (22)7.1系统用户设置 (23)7.2时间设定 (25)7.3声音、对比度、清屏设定 (26)7.4系统退出 (26)1 系统运行HMI设备在接通电源后，设备自带的Windows CE系统便开始启动，启动完成后进入系统控制程序。
系统控制程序启动后首先会检测整个系统的运行环境，如果运行环境不在设定的范围内控制系统便会报警。
关于系统报警在后面会有详细地说明。
2 系统登陆系统启动后进入控制程序“登陆界面”如图1：图1 登陆界面点击按键触摸屏会弹出一个登陆对话框和软键盘如图2、图3：图2 登陆对话框图3 软键盘软键盘的用法和普通电脑的键盘用法基本相同，这里不再多加叙述。
2023年恒温恒湿全自动控制仪操作规程对于2023年恒温恒湿全自动控制仪的操作规程，以下是建议的内容：1. 系统启动：确认电源已连接，打开电源开关。
系统将开始自检，确保所有传感器和执行器正常工作。
2. 参数设置：根据需要，设置恒温恒湿的目标温度和湿度。
这些参数可以通过面板上的按钮或菜单进行调整。
3. 模式选择：根据实际需求，选择恒温、恒湿或恒温恒湿的工作模式。
根据需要，可以选择自动调节或手动调节模式。
4. 温度和湿度监测：系统将实时监测恒温恒湿环境中的温度和湿度。
这些数据可以在面板上显示，也可以通过远程监控系统查看。
5. 自动调节：如果选择自动调节模式，系统将根据监测到的实际温湿度与目标值进行比较，并自动调节系统中的加热、制冷、加湿或除湿设备。
6. 手动调节：如果选择手动调节模式，可以通过面板上的按钮或调节器手动调整加热、制冷、加湿或除湿设备的工作状态和强度。
7. 警报与报警：系统将监测是否出现温湿度异常、设备故障等情况，并及时发出警报或报警。
在接收到警报或报警时，应立即采取相应的措施进行故障排查和修理。
8. 记录与报表：系统将记录下恒温恒湿环境的温度和湿度变化，并可定期生成报表。
这些记录和报表可以用于分析环境变化趋势、评估设备性能等。
9. 定期维护：定期检查设备的工作状态和性能，确保传感器和执行器正常运行。
及时更换损坏或老化的部件，确保系统的稳定运行。
10. 备份与恢复：定期备份系统的配置和数据，以防止意外数据丢失。
如果系统出现问题，可以通过恢复备份来恢复系统的正常运行。
请注意，以上仅为操作规程的建议内容，具体的操作规程应根据实际设备和需求进行制定，并严格遵守设备厂家提供的产品手册和操作指南。
恒温恒湿空调机组操作使用说明申菱恒温恒湿空调机组采用德国西门子S7 22X系列PLC控制器，人机界面为德国西门子TD-200简体中文文本显示器，在机身上可以看到文本显示器的外观如下图所示：TD200文本显示器的面板上包括有4个功能按键(1-4)，5个命令按键(5-9)及1个2x20 的点阵液晶显示器(10)。
4个功能键与键5配合可提供8种不同的功能组合：如直接按功能键控制器将提供键上第一行说明的功能。
例如按键1为开机或停机，按键2为选择制冷或制热等等。
按键5，在显示器右下角显示一个闪烁的S，然后再按功能键，控制器将提供键上第二行说明的功能。
例如按键5及键1为设置默认参数，按键5及键2为显示定时功能菜单。
各键的功能如下：运行／停机(键1)用于改变机组的运行状态，使正在运行的机组停机或令停止的机组运行。
默认参数(键5+键1)用于在控制器第一次上电时设定机组的运行参数，平时无用。
并且，只有当机组停止并且显示主画面时，该功能才有效。
附加功能(键5+键2)用于显示与附加功能相关的菜单。
用户菜单(键3)用于显示与用户使用相关的菜单。
工厂菜单(键5+键3)用于显示与运行参数设定相关的菜单，请用户不要随便更改里面的参数。
故障显示(键4)用于显示故障信息。
按下后显示故障信息，当有多个故障时，在TD200显不区的右方显示一个至两个闪烁的箭头。
此时按键8或键9可查看前一条或后一条故障信息。
功能设定(键5+键4)用于一些特殊功能的设定如数据清零，故障复位等等。
SHIFT(键5)用于切换功能键的功能。
按下后在TD200显示区的右下方显示一个闪烁的S。
ESC(键6)用于转换Display Message方式和Menu方式，或紧急停止一个编辑。
此功能需要输入口令(与工厂设定菜单口令相同)，用户请勿操作。
内容参看相关资料。
ENTER(键7)用于写入新数据或确认信息。
UP ARROW(键8)用于递增数据和向上翻页。
DOWN ARROW(键9)用于递减数据和向下翻页。
恒温恒湿空调使用标准操作规程恒温恒湿空调是一种能够保持恒定温度和湿度的空调设备，它在许多场合中被广泛使用，如实验室、医院、电子设备房间等。
为了确保恒温恒湿空调的正常运行和使用安全，制定一套标准操作规程是必要的。
本文将详细介绍恒温恒湿空调使用的标准操作规程。
1. 恒温恒湿空调的开机操作a. 在开机之前，确保空调设备的电源已经接通，并检查设备是否正常工作。
b. 打开空调设备的控制面板，将温度和湿度设定值调整到所需的目标值。
c. 按下开机按钮，启动恒温恒湿空调。
2. 恒温恒湿空调的调节操作a. 温度调节：根据需要，通过控制面板上的温度调节按钮，逐步调整温度设定值。
调整后，空调将自动调节温度以达到设定值。
b. 湿度调节：根据需要，通过控制面板上的湿度调节按钮，逐步调整湿度设定值。
调整后，空调将自动调节湿度以达到设定值。
3. 恒温恒湿空调的运行模式选择a. 自动模式：在自动模式下，恒温恒湿空调将根据环境条件自动调节温度和湿度，以保持设定值。
b. 手动模式：在手动模式下，用户可以根据需要手动调整温度和湿度设定值。
空调将根据设定值进行调节。
4. 恒温恒湿空调的停机操作a. 在停机之前，先将温度和湿度设定值调整到合适的范围，以免影响其他设备或者使用者的舒适度。
b. 按下停机按钮，住手恒温恒湿空调的运行。
c. 关闭空调设备的电源。
5. 恒温恒湿空调的维护和保养a. 定期清洁：定期清洁恒温恒湿空调的滤网和换热器，以确保空气流通畅通，并防止灰尘和污垢堆积。
b. 定期检查：定期检查恒温恒湿空调的各项功能是否正常，如温度和湿度传感器、风扇、压缩机等。
c. 维修和更换：如果发现设备浮现故障或者损坏，应及时联系专业维修人员进行维修或者更换。
6. 恒温恒湿空调的安全注意事项a. 禁止随意更改设备的温度和湿度设定值，以免影响设备的正常运行。
b. 禁止在设备周围堆放易燃物品或者阻挡空气流通口，以防止火灾和设备过热。
c. 在使用过程中，如发现设备异常噪音、异味或者其他异常情况，应即将停机并联系维修人员进行检查。
温、湿度自动控制仪操作规程操作规程：温、湿度自动控制仪第一章操作规程概述第1条为了保证温、湿度自动控制仪的正常运行，提高工作效率和安全性，制定本操作规程。
第2条本规程适用于温、湿度自动控制仪的操作，包括开机、关机、参数设置、故障处理等内容。
第二章温、湿度自动控制仪的基本操作第3条温、湿度自动控制仪的操作人员应具备相关操作资质，并定期进行培训。
第4条在操作温、湿度自动控制仪之前，应先检查是否已经接通电源，并确保电源电压稳定。
第5条操作人员应熟悉温、湿度自动控制仪的功能和操作界面，能够准确理解仪器显示的信息。
第6条温、湿度自动控制仪的开机操作步骤如下：1. 执行电源开关，确保仪器正常供电。
2. 按下开机按钮，待仪器启动完成后，进入操作界面。
第7条温、湿度自动控制仪的关机操作步骤如下：1. 在操作界面中找到关机按钮，并点击确认。
2. 等待仪器完成关机流程后，执行电源开关，切断供电。
第8条温、湿度自动控制仪的参数设置应根据实际需求进行调整。
第9条温、湿度自动控制仪的参数设置步骤如下：1. 进入操作界面后，找到参数设置选项。
2. 根据需要设置温度和湿度范围，以及控制模式等参数。
3. 点击确认按钮，保存设置。
第三章温、湿度自动控制仪的故障处理第10条温、湿度自动控制仪可能会出现各种故障，包括传感器故障、电源故障等。
第11条当发现温、湿度自动控制仪出现故障时，操作人员应立即停止使用，并及时采取相应措施。
第12条温、湿度自动控制仪故障处理步骤如下：1. 停止使用温、湿度自动控制仪，并切断电源。
2. 根据故障现象和报警信息，初步判断故障原因。
3. 按照仪器说明书提供的故障排除方法逐一排查，确认故障原因。
4. 若无法自行解决，应及时联系厂家或专业技术人员进行维修。
第13条温、湿度自动控制仪的定期维护和保养工作应按照厂家要求进行。
第14条温、湿度自动控制仪的维护保养工作包括清洁、校准、更换零部件等内容。
第15条温、湿度自动控制仪的维护保养工作步骤如下：1. 按照厂家提供的清洁工具和方法进行清洁。
兰州生物制品研究所空调控制系统—动物房人机界面及自控操作用户手册四川英德建设有限公司2006年12月目录1 系统运行 (1)2 系统登陆 (1)3 系统说明 (2)4 系统控制参数设置 (3)4.1标定参数设置 (3)4.2控制参数设置 (5)4.2.1 电加热控制参数 (6)4.2.2工况切换控制参数 (7)4.2.3一级加热阀控制参数 (7)4.2.4除湿控制参数 (7)4.2.5 系统报警参数设置 (7)4.2.6 PID控制参数设置 (7)4.3参数的输入方法 (8)5 系统运行状态显示 (8)5.1系统各控制电气的运行状态显示 (8)5.2系统运行状态显示 (10)5.3系统各控制值的实时显示 (10)5.4系统报警显示 (11)5.4.1报警过程 (11)5.4.2报警类别 (11)5.4.3报警显示 (12)5.4.4报警的确认 (13)6 系统控制操作 (14)6.1手动单控操作 (14)6.2自动控制操作 (17)6.2.1 工况自动切换控制 (18)6.2.2 电加热控制 (19)6.2.3 一级加热控制 (19)6.2.4 二级加热控制 (19)6.2.5 制冷控制 (20)6.2.6 加湿控制 (20)6.2.7 除湿控制 (20)6.2.8 送风控制、排风控制 (20)6.2.9 季节切换选择 (21)6.2.10 送风区域、排风系统选择 (21)6.2.11 空调系统的启动、停止 (22)7 系统功能 (23)7.1系统用户设置 (23)7.2时间设定 (25)7.3声音、对比度、清屏设定 (26)7.4系统退出 (26)1 系统运行HMI设备在接通电源后，设备自带的Windows CE系统便开始启动，启动完成后进入系统控制程序。
系统控制程序启动后首先会检测整个系统的运行环境，如果运行环境不在设定的范围内控制系统便会报警。
关于系统报警在后面会有详细地说明。
2 系统登陆系统启动后进入控制程序“登陆界面”如图1：图1 登陆界面点击按键触摸屏会弹出一个登陆对话框和软键盘如图2、图3：图2 登陆对话框图3 软键盘软键盘的用法和普通电脑的键盘用法基本相同，这里不再多加叙述。
输入用户名和口令后点击登陆对话框中的按钮，如果用户名或口令不正确触摸屏会弹出报警对话框如图4：图4 报警视图若未弹出报警对话框说明用户名和口令正确。
3 系统说明确定系统登陆用户名和口令正确后再次点击控制程序登陆界面中的按键,系统进入“设备及功能选择界面”如图5：图5 设备及功能选择界面在“设备及功能选择”界面中，可以选择需要操作、察看的主控空调机组或备用空调机组；也可以选择设置系统参数、察看系统报警等。
从“设备及功能选择”界面中可以看出整个控制系统大体可分为三部分：控制操作部分、状态显示部分和系统参数及控制参数设置部分下面我们就围绕这三部分做一个详细地讲述。
4 系统控制参数设置4.1 标定参数设置点击“设备及功能选择”界面中的按键系统进入系统标定界面如图6、图7：图6 系统标定界面1图7 系统标定界面2在系统标定界面中可以看到每一控制项中都有上限和下限两个标定值，它们分别表示该控制项传感器传送范围的最大值和最小值。
在控制项中还有一个偏差标定值，它是对传感器所测定值的偏差进行校正。
既：标准测量仪器所测定的值与传感器在同一位置所测定值的差值。
偏差值的计算表示方法如下：标定偏差值 = 实际标准测定值 - 传感器所测定的值完成各控制项的标定设置后，点击系统标定界面中的键，显示屏便返回前“设备及功能选择”界面。
4.2 控制参数设置点击“设备及功能选择”界面中的按键系统进入系统标定界面如图8、图9：图8 自动控制参数设置界面1图9 自动控制参数设置界面2在“自动控制参数设置”界面中的各设置项是系统中所有空调器的共用参数。
下面分别加以介绍。
4.2.1 电加热控制参数在图8中的电加热控制参数包括：1#、2#、3#电加热的打开、关闭偏差和工况控制温度设置。
打开、关闭偏差：表示当新风温度小于设定温度时需要对新风进行加热。
这时控制每一组电加热打开或关闭的温度偏差值。
在设置电加热偏差值时应注意:电加热偏差值总是≤0 ℃电加热偏差值 = 电加热打开或关闭温度值 - 设置温度值在设置电加热打开和关闭的偏差值时功率大的一组电加热总是比功率小的一组电加热的偏差值的绝对值要大。
既：在升温过程中最先打开的一组电加热总是功率最小的一组，而最先关闭的一组电加热总是功率最大的一组。
新风预热温度：表示当空调器处于自动控制正常运行时，电加热对新风加热所需达到的温度。
注意：新风预热温度总是正值。
值班加热温度：表示当空调器处于自动控制值班状态时，电加热对新风加热所需达到的温度。
注意：值班加热温度总是正值。
4.2.2工况切换控制参数在图8中的工况控制参数是指在空调器自动控制时工况自动切换的条件。
温度上、下限：这里的温度上、下限，是指热水总管的温度。
当热水总管温度大于温度上限时，空调器按照正常运行的设定值运行；当热水总管温度小于温度下限时，空调器按照值班状态的设定值运行。
4.2.3一级加热阀控制参数在图8中的一级加热阀控制参数是指一级加热打开和关闭的条件。
打开、关闭偏差：表示当一级加热出口温度小于设定温度时需要对新风进行加热。
这时控制一级加热阀打开或关闭的温度偏差值。
偏差值总是≤0 ℃偏差值 = 一级加热阀打开或关闭温度值–一级加热出口温度设置值4.2.4除湿控制参数在图8中的湿度上限、湿度下限是对排风湿度控制的上、下限。
湿度上限、湿度下限：表示当排风湿度大于设定的湿度上限时启动除湿控制。
当排风湿度小于设定的湿度下限时除湿控制停止。
4.2.5加湿控制参数在图8中的加湿阀开度上限控制值是指值班状态时加湿阀开度的上限值。
值班状态加湿阀控制上限：表示当空调系统处于值班状态时，蒸汽加湿阀开度所能达到的最大值。
4.2.6 系统报警参数设置在图8中的系统报警参数设置里列出了需要设置报警参数的各控制项，每一项都有报警上限和报警下限两个设置参数，可根据实际控制要求进行设置。
例如：房间温度报警上限设为36℃，报警下限设为18℃。
那么，当房间温度≥36℃或房间温度≤18℃时，系统将促发报警、同时显示屏弹出报警对话框，此时控制柜面板上的声光报警器将闪烁并发出警报声。
4.2.7 PID控制参数设置图9中所示是各个调节阀以及送、排风机的PID控制参数。
包括：二级加热调节阀、制冷调节阀、加湿调节阀、送风机输出和排风机输出。
PID控制参数包括：比例增益、采样时间、积分时间、死区宽带、操作上限、操作下限。
其中比例增益、采样时间、积分时间、死区宽带四项参数一般为固定值无需改动，操作上限、操作下限两项分别表示设备运行时的最大值和最小值，可根据实际情况加以设置。
4.3 参数的输入方法选择并点击参数输入框，显示屏会弹出一个数字输入键盘如图10：图10 数字输入键盘点击小键盘输入相应的值后点击小键盘的键便完成了参数的输入。
若点击键盘中的键便可以在大键盘（图3）和小键盘（图10）之间进行切换。
5 系统运行状态显示系统运行状态显示有以下几部分组成：系统运行状态和各控制电气的运行状态显示系统各控制值的实时显示系统报警显示下面就以上三个组成部分分别进行介绍5.1 系统各控制电气的运行状态显示系统运行状态和各控制电气的运行状态可以在空调器控制流程界面中看到。
JK-1、JK-2、JK-3、JK-4的空调器控制流程界面基本相同；JK-5、JK-6的空调器控制流程界面基本相同。
六台空调机组控制流程界面中的电气运行状态显示内容基本相同。
这里仅以JK-1和JK-5空调器控制流程界面为例加以说明。
如图11：图11 JK-1 空调器控制流程界面在控制流程界面中可以看到显示运行状态的电气有：电加热、热敏开关、防火阀、风速开关、新风调节阀，初、中、高效压差报警、一级加热阀、制冷调节阀、二级加热调节阀、加湿蒸汽调节阀、送风阀、排风阀和送风机、排风机使用状态。
各电气在未启动状态时呈现为灰色，其中电加热呈白色、热敏开关和防火阀为绿色，送、排风机呈深蓝色、风速开关未打开时呈红色、。
各电气在启动状态时新风调节阀、一级加热阀、制冷调节阀、二级加热调节阀、加湿蒸汽调节阀、送风阀、排风阀呈现为在绿色和黄色之间来回闪烁；电加热呈现为红色和黄色之间来回闪烁；初、中、高效压差报警促发、防火阀关闭和热敏开关断开时呈现为红色和黄色之间来回闪烁；风速开关呈现为红色；送风机、排风机运行时呈现为浅蓝色并闪烁。
如：热敏开关断开时其显示状态为在和之间来回闪烁。
送风机、排风机运行时其显示状态为在和之间来回闪烁。
5.2 系统运行状态显示在JK-1、JK-2、JK-3、JK-4的空调器控制流程界面中的右下角有自动控制选项及自控流程显示，如图12：图12 自控选项及流程描述在图12中可以看到空调器自动运行时作选择的控制项，绿色代表控制允许，红色代表控制禁止。
还可以看到空调器的运行工况、所选择的运行季节、以及是否正在除湿。
在流程描述中可以看到空调器运行时送排风的走向，当空调自控运行时会显示出字样，空调自控未运行时则显示出字样。
当空调器电加热出现脱扣时，操作屏左上角脱扣状态显示将呈现为在和之间闪烁，并弹出脱扣复位按钮。
由于空间关系，JK-5、JK-6空调器的自动控制选项只能在其自动控制操作界面中查看。
5.3 系统各控制值的实时显示系统各控制值的实时显示可以在空调器控制流程界面中看到。
JK-1至JK-6控制流程界面的系统控制值实时显示内容基本相同。
如图13：图13 JK-5 空调器控制流程界面图中黄色的显示框显示各控制项的当前值。
在图13中可以看到各调节阀的开度，送、排风机的输出值、空调器新风温度、热水总管温度、一级加热出口温度、冷冻水总管温度，送排风风速、饲养间温湿度、压差、排风温、湿度。
界面中 T ----代表饲养间温度 H ----代表饲养间湿度P ----代表饲养间压差5.4 系统报警显示5.4.1报警过程在本空调系统中使用了离散量报警过程：离散量报警过程：即如果置位了PLC中特定的位，HMI设备就触发报警。
5.4.2报警类别本系统的报警类别有三种：1、“错误”：用于离散量和模拟量报警，指示紧急或危险操作和过程状态。
该类报警必须始终进行确认。
2、“事件”：用于离散量和模拟量报警，指示常规操作状态、过程状态和过程顺序。
该类别中的报警不需要进行确认。
3、“系统”：用于系统报警，提示操作员关于HMI设备和PLC的操作状态。
该报警类别已在HMI设备中集成，不能用于用户的自定义报警。
5.4.3报警显示本系统报警的显示有两种方式：1、报警视图：即系统产生报警时界面中所弹出的报警窗口。
如图19:图14 报警视图在报警视图中可以查看报警产生的时间、日期和报警文本。
