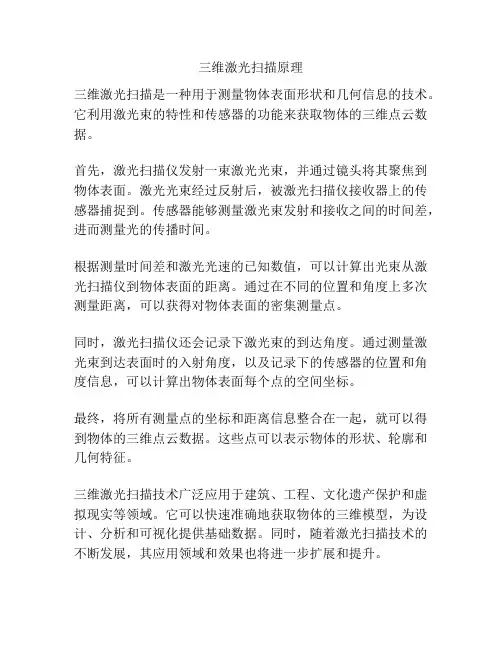

三维激光扫描原理
三维激光扫描是一种用于测量物体表面形状和几何信息的技术。

它利用激光束的特性和传感器的功能来获取物体的三维点云数据。

首先，激光扫描仪发射一束激光光束，并通过镜头将其聚焦到物体表面。

激光光束经过反射后，被激光扫描仪接收器上的传感器捕捉到。

传感器能够测量激光束发射和接收之间的时间差，进而测量光的传播时间。

根据测量时间差和激光光速的已知数值，可以计算出光束从激光扫描仪到物体表面的距离。

通过在不同的位置和角度上多次测量距离，可以获得对物体表面的密集测量点。

同时，激光扫描仪还会记录下激光束的到达角度。

通过测量激光束到达表面时的入射角度，以及记录下的传感器的位置和角度信息，可以计算出物体表面每个点的空间坐标。

最终，将所有测量点的坐标和距离信息整合在一起，就可以得到物体的三维点云数据。

这些点可以表示物体的形状、轮廓和几何特征。

三维激光扫描技术广泛应用于建筑、工程、文化遗产保护和虚拟现实等领域。

它可以快速准确地获取物体的三维模型，为设计、分析和可视化提供基础数据。

同时，随着激光扫描技术的不断发展，其应用领域和效果也将进一步扩展和提升。

三维激光扫描工作原理1.发射激光光束：通常使用激光器发射一束具有高单色性和较小发散角的激光光束。

激光光束经过其中一种方式（如调制）控制其发射频率和脉冲宽度。

2.扫描物体表面：激光光束被输入到扫描系统中，通过扫描器（如旋转镜或移动反射镜）控制光束的方向和位置，使其扫描整个物体表面。

3.接收反射光：物体表面对激光光束的反射会产生散射的光。

激光扫描仪利用光电二极管或光电传感器来接收反射光，将其转换为电信号。

4.计算距离：接收到的电信号被处理为距离信息。

激光扫描仪根据光的传播时间来计算光束从仪器到物体表面的距离。

通过多次扫描和测量，可以得到物体表面各点的三维坐标。

5.生成三维模型：距离信息被存储为点云数据，即由大量坐标点构成的数据集。

通过将这些点连接起来，就可以生成物体的三维模型。

通常使用专业软件进行数据处理和模型重建。

1.制造业：三维激光扫描可以用于快速、精确地获取零件和产品的几何信息，用于质量检验、尺寸分析和CAD模型验证等。

2.建筑设计：三维激光扫描可以用于建筑结构的测量和监测。

可以快速获取建筑物的几何信息，用于设计、规划和施工过程的管理。

3.文化遗产保护：三维激光扫描可以用于对文物、古迹和艺术品的三维建模和保护。

可以帮助保存珍贵文化遗产，并为研究和修复提供支持。

4.地质勘探：三维激光扫描可以用于地质勘探和矿山开采。

可以获取地形地貌数据、岩层结构、洞穴等信息，用于地质调查和资源评估。

5.航空航天：三维激光扫描可以用于航空航天领域，如飞机表面检测和维护，航天器组件装配和结构分析等。

总结起来，三维激光扫描通过发射、接收和处理激光光束，可以精确地获取物体表面的三维几何信息。

它在制造业、建筑设计、文化遗产保护、地质勘探等领域的应用广泛，为各个行业提供了高效、精确的数据支持。

三维激光扫描仪原理
三维激光扫描仪原理
一、三维激光扫描仪的定义
三维激光扫描仪，也称三维激光雷达，是一种以光学技术为主，通过利用激光散射进行测量和图像处理技术，准确测量运动或静态物体的形状、尺寸及其他特性的设备。

二、三维激光扫描仪运行原理
1.激光脉冲发射：通过激光头发射准确、高脉冲能量的激光脉冲，强激光脉冲扩散洒射到目标物体上，对其表面形状反射回激光的多个点进行测量。

2.激光散射测量：激光脉冲扩散到目标物体表面之后，会有一定的反射量传回激光探测器，通过激光探测器和控制系统，可以获得目标物体距离传感器的距离，实现目标物体表面形状的量化测量。

3.数据采集：将激光探测器获取的数据传送到控制电路，经过精确的单元操作，将数据分析成表面形状的某种空间量化模型，实现对目标物体形状形式表示和记录的数据采集处理。

4.三维模型重建：将控制系统接收的数据进行处理，利用重建算法求解出三维模型，实现对目标物体的三维重建，最终得到该物体的中心坐标、尺寸及其他特性。

三、三维激光扫描仪的应用
1. 工业自动化：三维激光扫描仪往往用于检测工件的准确性和合格性，并帮助开发过程中的可视化和实验测试。

2. 无人机导航：由于三维激光扫描仪拥有高精度、宽范围和极低空间要求，因此可以用于无人机技术，帮助无人机在环境比较复杂的情况下以最优路径进行导航。

3. 在医学领域：激光扫描技术可以用来诊断机器中的结构变化，检测微小的细胞变化并执行仪器检测，诊断某些特定疾病以及重建软组织模型。

4. 其他应用：三维激光扫描技术还可以在船舶自动驾驶、飞行飞机的检验维修、地质勘查领域及重建历史文物方面得到广泛应用。

三维激光扫描仪原理
三维激光扫描仪是一种利用激光技术对物体进行三维扫描的设备，它能够快速、精确地获取物体表面的三维形状信息，被广泛应用于工业设计、文物保护、医学影像等领域。

其原理主要包括激光发射、光束聚焦、光斑定位、数据采集和数据处理等环节。

首先，激光扫描仪通过激光器发射一束单色、准直的激光光束，然后利用光学
系统对激光光束进行聚焦，使其成为一束细小的光斑。

这个过程需要确保激光的稳定性和光斑的清晰度，以保证后续扫描的准确性和精度。

接着，光斑被照射到待扫描物体的表面，光斑在物体表面投射出一个二维的图像，激光扫描仪通过控制光斑的移动和旋转，可以扫描整个物体表面，并且在扫描的同时记录下光斑的位置信息。

这个过程需要激光扫描仪具备高速、高精度的运动控制系统，以确保光斑的定位和扫描的连续性。

随后，激光扫描仪将记录下的光斑位置信息转化为数字信号，并通过高速数据
采集系统进行采集和存储。

在数据采集过程中，需要考虑信噪比、采样率、数据传输速度等因素，以保证采集到的数据具有足够的准确性和完整性。

最后，激光扫描仪利用数据处理软件对采集到的数据进行处理和重建，通过三
维重建算法将二维的光斑图像转化为物体表面的三维点云数据，然后根据点云数据生成三维模型。

在数据处理的过程中，需要考虑数据配准、滤波、拼接、曲面重建等算法，以获取高质量的三维模型数据。

综上所述，三维激光扫描仪通过激光发射、光束聚焦、光斑定位、数据采集和
数据处理等环节，实现了对物体表面的快速、精确扫描，为工业设计、文物保护、医学影像等领域的应用提供了重要的技术支持。

随着激光技术的不断发展和进步，相信三维激光扫描仪在未来会有更广阔的应用前景。

激光三维扫描成像原理
激光三维扫描成像是一种通过激光光束进行扫描，以获取物体表面的几何形状和细节的方法。

其原理基于激光的能量和光的反射原理。

具体步骤如下：
1. 发射激光光束：首先，激光器产生一束高能量、窄束宽的激光光束，并将其聚焦成一个小点。

2. 扫描光束：扫描机构根据预设的路径和参数，使激光光束在物体表面进行扫描。

扫描的速度和精度决定了最终成像的质量。

3. 光的反射和散射：激光光束照射到物体表面后，光会被物体反射或散射。

反射光会沿不同的反射角度返回到扫描仪的接收器。

4. 接收和记录：接收器感测到反射光，并将其转化为电信号。

这些信号会被记录下来并用于后续的图像处理。

5. 三角测量原理：利用三角测量原理，根据激光发射器、接收器和物体之间的几何关系，计算出物体表面上每个扫描点的坐标位置。

6. 数据处理和图像生成：采集到的数据经过计算和处理，生成一个具有高精度和真实形状的物体表面的三维模型。

这个模型可以用于各种应用，如工业设计、医学、文化遗产保护等。

总的来说，激光三维扫描成像利用激光发射和反射原理，通过
扫描物体表面的光进行测量和计算，最终生成一个高精度的三维模型。

这种技术在许多领域都有广泛的应用和发展空间。

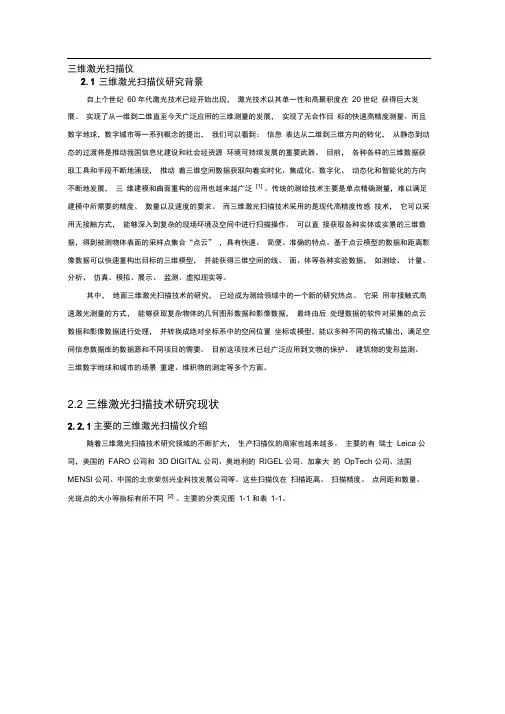

三维激光扫描仪2.1三维激光扫描仪研究背景自上个世纪60年代激光技术已经开始出现，激光技术以其单一性和高聚积度在20 世纪获得巨大发展。

实现了从一维到二维直至今天广泛应用的三维测量的发展，实现了无合作目标的快速高精度测量。

而且数字地球，数字城市等一系列概念的提出，我们可以看到：信息表达从二维到三维方向的转化，从静态到动态的过渡将是推动我国信息化建设和社会经资源环境可持续发展的重要武器。

目前，各种各样的三维数据获取工具和手段不断地涌现，推动着三维空间数据获取向着实时化、集成化、数字化、动态化和智能化的方向不断地发展，三维建模和曲面重构的应用也越来越广泛[1]。

传统的测绘技术主要是单点精确测量，难以满足建模中所需要的精度、数量以及速度的要求。

而三维激光扫描技术采用的是现代高精度传感技术，它可以采用无接触方式，能够深入到复杂的现场环境及空间中进行扫描操作。

可以直接获取各种实体或实景的三维数据，得到被测物体表面的采样点集合“点云” ，具有快速、简便、准确的特点。

基于点云模型的数据和距离影像数据可以快速重构出目标的三维模型，并能获得三维空间的线、面、体等各种实验数据，如测绘、计量、分析、仿真、模拟、展示、监测、虚拟现实等。

其中，地面三维激光扫描技术的研究，已经成为测绘领域中的一个新的研究热点。

它采用非接触式高速激光测量的方式，能够获取复杂物体的几何图形数据和影像数据，最终由后处理数据的软件对采集的点云数据和影像数据进行处理，并转换成绝对坐标系中的空间位置坐标或模型，能以多种不同的格式输出，满足空间信息数据库的数据源和不同项目的需要。

目前这项技术已经广泛应用到文物的保护、建筑物的变形监测、三维数字地球和城市的场景重建、堆积物的测定等多个方面。

2.2 三维激光扫描技术研究现状2.2.1主要的三维激光扫描仪介绍随着三维激光扫描技术研究领域的不断扩大，生产扫描仪的商家也越来越多。

主要的有瑞士Leica 公司，美国的FARO 公司和3D DIGITAL 公司、奥地利的RIGEL 公司、加拿大的OpTech 公司、法国MENSI 公司、中国的北京荣创兴业科技发展公司等。

三维激光扫描技术原理及应用
一、三维激光扫描技术原理
三维激光扫描技术是一种基于数字化技术，利用无线电波和激光雷达
手段实现三维物体表面信息捕获、采集、处理和数据存储的高精度测量技术。

它利用一种旋转扫描激光（微型激光距离传感器，MILDS）将空间中
的物体表面信息测量出来，从而获得物体表面的详细数据。

三维激光扫描仪工作原理如下：它由激光发射器、电路、接收器和数
据处理系统组成，激光发射器将准确的激光束发射出去，并且在一定周期
内发射一定次数的激光束，然后激光束在物体表面上反射，接收器从物体
表面反射的激光束中接收反射的激光信号，并将其转换成数字信号，最后
将数字信号传输到数据处理系统中，数据处理系统分析数据并将数据转化
成三维坐标信息，最后三维坐标信息转化成三维物体表面数据信息。

二、三维激光扫描技术应用
1、工业制造：三维激光扫描技术可以用于量取工业零件的特征信息，进行实体复制，印刷三维图像，可用于建立设计工程模型，还可以利用它
来检测产品的错误和缺陷，充分发挥出自动化检测的优势，在更大程度上
提高产品质量和产量。

2、文物保护：三维激光扫描技术可以用于文物的保护。

三维激光扫描原理与数据处理一、课程说明课程编号：010424Z10课程名称（中/英文）：三维激光扫描原理与数据处理/ Theory and application of 3D laser scanning data processing课程类别：选修课学时/学分：32/2 （其中实验学时：10）先修课程：摄影测量学基础、数字摄影测量、误差理论与测量平差基础适用专业：测绘工程教材、教学参考书：《三维激光扫描数据处理理论及应用》张会霞，朱文博，电子工业出版社，2012《机载激光雷达测量技术理论与方法》张小红，武汉大学出版社,2010 二、课程设置的目的意义三维激光扫描是快速获取地面或者物体三维点的先进技术，该课程主要介绍三维激光扫描原理、三维激光扫描数据处理、三维激光扫描数据处理应用，是遥感科学与技术专业的一门专业选修课。

课程目的主要使学生掌握三维激光扫描数据处理的基本知识，能应用软件进行三维激光扫描数据处理。

三、课程的基本要求对应的专业培养要求1.4.3摄影测量与激光扫描数据处理（5）了解激光扫描的基本原理和数据特点，熟悉激光扫描数据的处理的基本原理、技术与方法，并能使用软件进行数据处理。

2.1 工程实践能力掌握遥感工程项目的设计、数据采集、数据处理、统计分析与专题制图工作。

工程设计中，能理解工程应用要求，掌握外业施测和内业数据处理方法，严格贯彻专业设计规范和专业设计流程，选用合适仪器和数据源、外业实施方案、数据处理方法及软件。

知识：掌握三维激光扫描数据获取的基本原理、数据处理的基本理论知识。

能力：能编写三维激光扫描数据处理的简单程序。

素质：了解三维激光扫描数据处理的发展现状，能利用典型的软件进行三维激光扫描方面的工程应用。

四、教学内容、重点难点及教学设计注：实践包括实验、上机等课堂教学内容与要求第1章绪论(2课时)1.1 引言1.2 机载激光雷达测量技术介绍1.3 地面激光雷达测量技术介绍1.4 车载激光雷达测量技术介绍1.5 发展趋势第2章地面三维激光扫描数据获取与精度分析（4课时）2.1 地面三维激光扫描仪的基本原理2.2 地面三维激光扫描数据外业获取2.3 地面三维激光点云误差来源与精度影响分析第3章地面三维激光扫描数据处理（8课时，4课时实践）3.1 点云数据噪声剔除3.2 点云数据的组织与索引3.3 点云数据配准3.4 点云数据的特征分析第4章机载三维激光扫描数据获取与精度分析(2课时)4.1 机载三维激光扫描仪的基本原理4.2 机载三维激光扫描数据外业获取4.3 机载三维激光点云误差来源与精度影响分析第5章机载三维激光扫描数据处理（6课时，2课时实践）5.1 机载三维激光扫描数据预处理5.2 机载三维激光扫描数据地面点滤波与数字地面模型获取5.3 机载三维激光扫描数据分类5.4 机载三维激光扫描数据特征提取与数字线画图获取第6章多源数据联合处理(6课时,2课时实践)6.1 地面三维激光扫描数据与近景影像配准6.2 机载三维激光扫描数据与航空影像配准6.3 基于机载三维激光扫描数据与航空影像的DOM制作第7章三维激光扫描数据应用（4课时,2课时实践）7.1 地面三维激光扫描数据处理系统介绍7.2 地面三维激光扫描数据典型应用介绍7.3 航空三维激光扫描数据处理系统介绍7.4 航空三维激光扫描数据典型应用介绍五、实践教学内容和基本要求六、考核方式及成绩评定。
