距离保护
• • • •
I段防超越 偏移特性 躲负荷 防三相失压误动
jX ZZD
1 150 1 300
A
1 00
R
ZS
• 保护装置在电压互感器二次回路一相、两 相或三相同时断线、失压时，应发告警信 号，并闭锁可能误动作的保护。
零序保护
• 零序保护受运行方式，接地点影响较大， 所以在有一段投入时，在运行方式改变时， 应注意校核定值。 • 变压器间隙零序保护应与线路重合闸时间 配合，防止非全相期间保护误动
• a) 如同杆并架双回线，两套装置均采用光 纤通道传送信息，并分别使用不同的光纤 芯； • b) 如非同杆并架双回线，其一套装置采用 另一回线路的光纤通道，另一套装置采用 光纤迂回通道等。
• 有条件时，传输系统安全稳定控制信息的通道可 与传输保护信息的通道合用。 • 传输信息的通道设备应满足传输时间、可靠性的 要求。其传输时间应符合下列要求： • a） 传输线路纵联保护信息的数字式通道传输时 间应不大于 12ms；点对点的数字式通道传输时间 应不大于5ms；
• 选择性 • 选择性是指首先由故障设备或线路本身的 保护切除故障，当故障设备或线路本身的 保护或断路器拒动时，才允许由相邻设备、 线路的保护或断路器失灵保护切除故障。
• 为保证选择性，对相邻设备和线路有配合 要求的保护和同一保护内有配合要求的两 元件(如起动与跳闸元件、闭锁与动作元件)， 其灵敏系数及动作时间应相互配合。
MUX -2M
RCS -931
• 差动保护采用两侧差动继电器交换允 许信号的方式，安全性高。装置异常 或TA断线，本侧的起动元件和差动继 电器可能动作，但对侧不会向本侧发 允许信号，从而保证差动保护不会误 动
零序保护方向不开放问题举例
• 零序电压未达到线路保护动作门槛值（线 路保护未动作），零序电流达到#1主变 110kV侧零序过流Ⅲ段保护动作门槛值，造 成220kV玉屏变#1主变110kV侧零序过流Ⅲ 段动作跳闸其110kV侧 方向零序过流保护此时不满足零序方向判 据及电流判据（定值为：900A、1.4S）故 不能动作于跳母联110断路器，只能由不带 方向的110kV侧零序过流Ⅲ段保护动作（定 值为：120A、2.0S），跳1号主变三侧断路 器，保护动作时间为2002毫秒、223A。
• 系统稳定要求 • 高压要求系统故障切除时间90MS，开关一般说 60MS即满足要求，意味着保护出口要小于30MS。 低压系统稳定方式可能没有提出明确要求，但比 如说:220KV变电站变压器中压侧出口要求600MS， 这就是稳定对保护提出的要求，所以整定计算首 先应考虑系统稳定。 • 线路出口短路对系统冲击最大
• b） 传输线路纵联保护信息的模拟式通道传 输时间，对允许式应不大于15ms；对采用 专用信号传输设备的闭锁式应不大于5ms； • c） 系统安全稳定控制信息的通道传输时间 应根据实际控制要求确定。原则上应尽可 能的快。点对点传输时，传输时间要求应 与线路纵联保护相同。
• •
通道方案 一 专用光纤 二 复接
电网与电厂有关 继电保护培训
2015.5
当前无法显示此图像。
目录
•一、按继电保护分类有关问题介绍 •二、技术规程中有关电厂保护问题介绍 •三、有关反措问题介绍 •四、关于厂网保护整定配合有关问题介绍 •五、关于继电保护新技术发展
一按继电保护分类有关问题介绍
• 主保护
• 主保护是满足系统稳定和设备安全要求， 能以最快速度有选择地切除被保护设备和 线路故障的保护。 • （如：高频保护、差动保护）
• 具有光纤通道的线路，两套装置宜均采用光纤通 道传送信息，对短线路宜分别使用专用光纤芯； 对中长线路，宜分别独立使用2Mb/s 口，还宜分 别使用独立的光端机。具有光纤迂回通道时，两 套装置宜使用不同的光纤通道。 • 对双回线路，但仅其中一回线路有光纤通道且按 上述原则采用光纤通道传送信息外，另一回线路 传送信息的通道宜采用下列方式：
• 线路II段保护是全线速动保护的近后备保护，通 常情况下，在线路保护I段范围外发生故障时，如 其中一套全线速动保护拒动，应由另一套全线速 动保护切除故障，特殊情况下，当两套全线速动 保护均拒动时，如果可能，则由线路II段保护切 除故障。此时，允许相邻线路保护II段失去选择 性。线路保护III段是本线路的延时近后备保护， 同时力争作为相邻线路的远后备保护。
专用光纤
• 一根光纤只用来传输一个方向的保护信息， 不与其它任何信息复用。 • 一对光纤可用来传输（双向）一条线路两 侧的保护信息。
复接
• 保护信息按G.703同向接口形式，和其它信 息复用后一起传输。
保护 机房
通信 机房
通信 机房
保护 机房
RCS -931
MUX -2M
SDH 设 备
SDH 设 备
后备保护
• 后备保护是主保护或断路器拒动时，用以 切除故障的保护。后备保护可分为远后备 和近后备两种方式。 • a.远后备是当主保护或断路器拒动时，由相 邻电力设备或线路的保护实现后备。
• b.近后备是当主保护拒动时，由该电力设备 或线路的另一套保护实现后备的保护；当 断路器拒动时，由断路器失灵保护来实现 后备保护
• 速动性是指保护装置应能尽快地切除短路 故障，其目的是提高系统稳定性，减轻故 障设备和线路的损坏程度，缩小故障波及 范围，提高自动重合闸和备用电源或备用 设备自动投入的效果等。
• 在某些条件下必须加速切除短路时，可使 保护无选择动作，但必须采取补救措施， 例如采用自动重合闸或备用电源自动投入 来补救。 • 发电机、变压器保护与系统保护有配合要 求时，也应满足选择性要求。
• 设备跳闸时间要求 • 继电保护的另一个重要任务是保设备，短 路电流的大小、故障持续的时间对设备影 响很大，如过负荷、热稳电流，变压器故 障对保护跳闸时间的要求完全不同。
• 能够快速有选择性地切除线路故障的全线 速动保护以及线路保护I段都是线路的主保 护。每一套全线速动保护对全线路内发生 的各种类型故障均有完整的保护功能，两 套全线速动保护互为近后备保护。

合集下载

继电保护培训_2

继电保护培训_2

么?
一、选择性--选择性是指保护装置动作时，仅将故障元件从 电力系统中切除，使停电范围尽量缩小，以保证系统中的 无故障部分仍能继续安全运行。
二、速动性--速动性是指尽可能快地切除故障，短路时快速 切除故障，可以缩小故障范围，减轻短路引起的破坏程度， 减小对用户工作的影响，提高电力系统的稳定性。

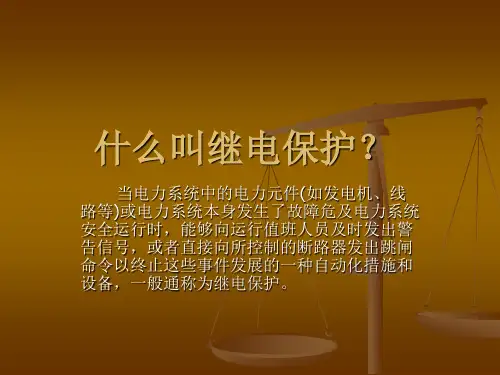

什么叫继电保护？
当电力系统中的电力元件(如发电机、线 路等)或电力系统本身发生了故障危及电力系统 安全运行时，能够向运行值班人员及时发出警 告信号，或者直接向所控制的断路器发出跳闸 命令以终止这些事件发展的一种自动化措施和 设备，一般通称为继电保护。
继电保护在电力系统中的任务是什 么？
继电保护的基本任务：(1)当被保护的电力系统元 件发生故障时，应该由该元件的继电保护装置迅 速准确地给断路器发出跳闸命令，使故障元件及 时从电力系统中断开，以最大限度地减少对电力 系统元件本身的损坏，降低对电力系统安全供电 的影响，并满足电力系统的某些特定要求。(2)反 应电气设备的不正常工作情况，并根据不正常工 作情况和设备运行维护条件的不同发出信号，以 便值班人员进行处理，或由装置自动地进行调整， 或将那些继续运行会引起事故的电气设备予以切 除。反应不正常工作情况的继电保护装置允许带 一定的延时动作。
什么是复压过流
复合电压--复合电压指的是低电压和负序电 压，这一点在常规保护中最常见用是低电 压继电器和负序电压过滤器，但肯定不包 括零序电压。
在过流保护的基础上加个复合电压启动条 件。
什么叫主保护后备保护？
主保护：能有选择性地快速切除全线故障的 保护。
后备保护：当故障线路的主保护或断路器拒 动时用以切除故障的保护。
微机保护装置输入、修改定值时有什么要求？运 行人员应掌握微机保护的那些操作功能？

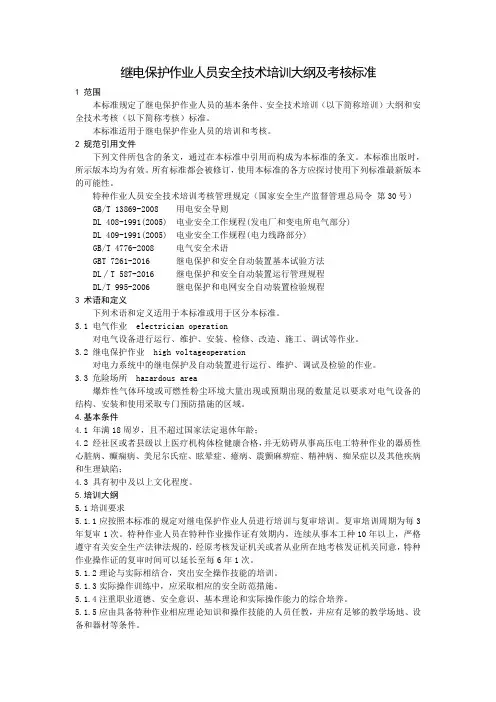

继电保护作业人员安全技术培训大纲及考核标准
