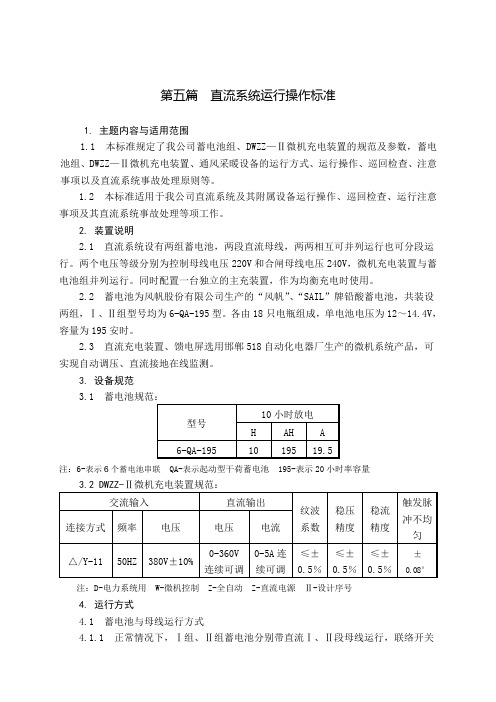

第五篇直流系统运行操作标准1. 主题内容与适用范围1.1 本标准规定了我公司蓄电池组、DWZZ—Ⅱ微机充电装置的规范及参数，蓄电池组、DWZZ—Ⅱ微机充电装置、通风采暖设备的运行方式、运行操作、巡回检查、注意事项以及直流系统事故处理原则等。
1.2 本标准适用于我公司直流系统及其附属设备运行操作、巡回检查、运行注意事项及其直流系统事故处理等项工作。
2. 装置说明2.1 直流系统设有两组蓄电池，两段直流母线，两两相互可并列运行也可分段运行。
两个电压等级分别为控制母线电压220V和合闸母线电压240V，微机充电装置与蓄电池组并列运行。
同时配置一台独立的主充装置，作为均衡充电时使用。
2.2 蓄电池为风帆股份有限公司生产的“风帆”、“SAIL”牌铅酸蓄电池，共装设两组，Ⅰ、Ⅱ组型号均为6-QA-195型。
各由18只电瓶组成，单电池电压为12～14.4V，容量为195安时。
2.3 直流充电装置、馈电屏选用邯郸518自动化电器厂生产的微机系统产品，可实现自动调压、直流接地在线监测。
3. 设备规范3.1注：6-表示6个蓄电池串联 QA-表示起动型干荷蓄电池 195-表示20小时率容量注：D-电力系统用 W-微机控制 Z-全自动 Z-直流电源Ⅱ-设计序号4. 运行方式4.1 蓄电池与母线运行方式4.1.1 正常情况下，Ⅰ组、Ⅱ组蓄电池分别带直流Ⅰ、Ⅱ段母线运行，联络开关QK5、QK10、QK11在断开位置。
4.1.2 正常情况下，Ⅰ、Ⅱ段母线馈线开关全部合上，双电源供电的线路，负荷侧开环运行。
4.1.3 特殊情况下，当Ⅰ组蓄电池单独运行带Ⅰ、Ⅱ段母线时，QK1、QK2、QK4 母联开关QK5在合闸位置，QK3、QK6、QK7、QK8、QK9、QK10、QK11在断开位置。
4.1.4 特殊情况下，当Ⅱ组蓄电池单独运行带Ⅰ、Ⅱ段母线时，QK6、QK7、QK9、母联开关QK5在合闸位置，QK1、QK2、QK3、QK4、QK8、QK10、QK11在断开位置。
变电站直流系统、站用交流系统运行操作及故障处理要点1 变电站直流系统1.1 正常运行方式1)采用2台充电机、2组蓄电池的直流系统，正常应分段运行，蓄电池正常必须与直流母线并列作浮充运行。
2)采用3台充电机、2组蓄电池的直流系统，正常应分段运行，蓄电池正常必须与直流母线并列作浮充运行。
备用充电机空载或冷备用方式。
1.2 运行注意事项1)当一组直流电源或蓄电池发生异常须退出处理时方可将两段直流母线并列运行。
2)采用环路供电的直流回路，一般应在直流配电屏上将一路电源开关合上，另一环路电源开关分开，并挂上“不得合闸”的标示牌（对分段运行的直流系统更要注意）。
3)对于母联兼蓄电池出线开关的接线方式，要特别注意，切换前应保证相应母线充电机运行正常，防止操作中造成母线失电。
4)两条母线并列前，母线电压差不应超过3伏，防止造成蓄电池损伤。
5)母线并列时应检查母联开关确已合上，如观察两条母线电压相等，充电机输出电流是否发生变化等。
1.3 运行操作及故障处理1.3.1 以2台充电机，充电机输出开关为双位置方式操作为例图一一、运行操作◆1号蓄电池均衡充电操作步骤：（以图一为例）1)合母联开关（母线电压差正常不超过3V）2)拉1号蓄电池开关3)将1号充电机开关由“母线”位置切至“蓄电池”位置4)将1号充电机调整至“均衡充电”方式（约充4个小时）◆均衡充电完成后恢复步骤：1、1号充电机调整至“浮充”方式2、将1号充电机开关由“蓄电池”位置切至“母线”3、合上1号蓄电池开关4、拉母联开关◆如直流母线的合母和控母间有硅链，则不需要倒方式，可直接进行均衡充电。
需要均衡充电时，将1号充电机调整至“均衡充电”方式即可。
均衡充电完成后恢复时，将1号充电机调整至“浮充”方式即可。
二、故障处理：（以图一为例）➢1号充电机故障（退出运行），母线电压正常或母线电压不低于2.1 V *N节。
1、拉开1号充电机2、合上母联开关【注意事项】如果1#电池由于放电亏空较严重，可能造成蓄电池电压较低，母线并列后可能造成1#电池充电电流较大，应观察1#电池电流不超过0.1C。
直流屏操作说明1. 直流屏运行220kV站直流系统采用哈尔滨九洲电气股份有限公司，220V直流系统采用单母分段接线，采用直流系统屏一级供电方式。
两组蓄电池经刀开关分别接于两段母线上，两组蓄电池经联络刀开关连接，为防止两组蓄电池并列运行，联络开关与蓄电池刀开关之间设有闭锁装置，两套充电装置经刀开关分别接于两端母线上。
直流系统对负荷的供电原则为：对主控室内所有负荷采用辐射网络供电，设置两面馈电柜。
对220kV断路器合闸负荷采用辐射网络供电，220kV GIS内刀闸控制、位置指示、联锁、报警信号电源，带电显示装置电源按环网方式供电。
10kV开关柜内设备保护控制、合闸负荷按环网方式供电。
蓄电池也采用哈尔滨九洲电气股份有限公司产品，300Ah，蓄电池组架式安装，两组蓄电池布置在主控综合楼专用蓄电池室内。
蓄电池同时考虑布置通信蓄电池的位置。
蓄电池个数暂按104只考虑，具体应根据设备厂家单体浮充电压确定，保证在正常运行时，直流系统母线电压约为1.05Ue(不能超过1.05Ue)。
2. 直流系统组成及操作交流配电将交流电源引入分配给各个充电模块，扩展功能为实现两路交流输入的自动切换，以提高直流系统供电的可靠性。
为防止过电压损坏充电模块，交流配电设有防雷装置。
充电模块模块JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术（PWM），使得模块效率进一步提高，谐波减小。
模块采用交流三相三线制380V AC平衡输入方式，不存在中线电流损耗。
模块交流输入经过尖峰抑制电路和EMI吸收电路，经全桥整流滤波电路将三相交流电压整流为脉动的直流电压，由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压，再由输出整流滤波电路，得到稳定的输出电压和电流，在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路，使得输出电压和电流保持稳定。
模块结构和功能,前面板说明1.前面板如图一。
2.输入缺相指示灯（红色）：当模块输入缺相时，此指示灯被点亮，模块保护，无输出。
直流系统接地检修作业流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!直流系统接地检修作业流程详解在电力系统中，直流系统起着至关重要的作用，其稳定运行直接影响到整个系统的安全性和可靠性。
直流系统运⾏操作标准第五篇直流系统运⾏操作标准1. 主题内容与适⽤范围1.1 本标准规定了我公司蓄电池组、DWZZ—Ⅱ微机充电装置的规范及参数，蓄电池组、DWZZ—Ⅱ微机充电装置、通风采暖设备的运⾏⽅式、运⾏操作、巡回检查、注意事项以及直流系统事故处理原则等。
1.2 本标准适⽤于我公司直流系统及其附属设备运⾏操作、巡回检查、运⾏注意事项及其直流系统事故处理等项⼯作。
2. 装置说明2.1 直流系统设有两组蓄电池，两段直流母线，两两相互可并列运⾏也可分段运⾏。
两个电压等级分别为控制母线电压220V和合闸母线电压240V，微机充电装置与蓄电池组并列运⾏。
同时配置⼀台独⽴的主充装置，作为均衡充电时使⽤。
2.2 蓄电池为风帆股份有限公司⽣产的“风帆”、“SAIL”牌铅酸蓄电池，共装设两组，Ⅰ、Ⅱ组型号均为6-QA-195型。
各由18只电瓶组成，单电池电压为12～14.4V，容量为195安时。
2.3 直流充电装置、馈电屏选⽤邯郸518⾃动化电器⼚⽣产的微机系统产品，可实现⾃动调压、直流接地在线监测。
3. 设备规范3.1注：6-表⽰6个蓄电池串联 QA-表⽰起动型⼲荷蓄电池 195-表⽰20⼩时率容量注：D-电⼒系统⽤ W-微机控制 Z-全⾃动 Z-直流电源Ⅱ-设计序号4. 运⾏⽅式4.1 蓄电池与母线运⾏⽅式4.1.1 正常情况下，Ⅰ组、Ⅱ组蓄电池分别带直流Ⅰ、Ⅱ段母线运⾏，联络开关QK5、QK10、QK11在断开位置。
4.1.2 正常情况下，Ⅰ、Ⅱ段母线馈线开关全部合上，双电源供电的线路，负荷侧开环运⾏。
4.1.3 特殊情况下，当Ⅰ组蓄电池单独运⾏带Ⅰ、Ⅱ段母线时，QK1、QK2、QK4 母联开关QK5在合闸位置，QK3、QK6、QK7、QK8、QK9、QK10、QK11在断开位置。
4.1.4 特殊情况下，当Ⅱ组蓄电池单独运⾏带Ⅰ、Ⅱ段母线时，QK6、QK7、QK9、母联开关QK5在合闸位置，QK1、QK2、QK3、QK4、QK8、QK10、QK11在断开位置。
220V直流系统运行操作规程一、系统简介1、本电站220V直流系统为全站控制、信号、保护、自动装置及事故照明等提供可靠旳直流电源。
为断路器操作机构及机组事故油泵及起励提供可靠旳操作电源。
2、本电站220V直流系统经改造后重要由一块微机监控高频开关电源充电屏（如下简称开关电源屏）、一块相控直流电源充电屏（如下简称相控电源屏）、两块直流馈屏、一组蓄电池组构成。
2.1、开关电源屏重要由整流模块（20A，5个）、监控模块、手自动调压装置、防雷装置、绝缘监测装置、检测及信号装置、交流输入及保护回路、直流输出及保护回路等构成。
2.2、相控电源屏重要由变压隔离装置、可控硅功率单元、可控硅整流控制单元、手自动调压装置、绝缘监测装置、测量保护装置等构成。
2.3、两块直流馈电屏采用母线分段接线，控制电源母线与合闸电源母线通过调压硅链相连，两台充电屏输出分别通过开关1ZKⅠ、1ZKⅠ’和1ZKⅡ、2ZKⅡ’送至Ⅰ段、Ⅱ段合闸母线和硅链调压母线。
2.4、蓄电池组由108个单体电压为2V、容量为300AH旳阀控式密封铅酸蓄电池构成。
二、运行参数及方式规定1、合闸母线电压应控制在220V±10%；2、控制母线电压应控制在220V±2%；3、在25℃旳温度条件下，蓄电池单体浮充电压值为2.25V，蓄电池单体均充电压值为2.35V，如在其他温度条件，充电电压应据厂家有关规定进行校正。
4、蓄电池旳运行环境温度应控制在5～35℃，相对湿度控制在90%如下，充电屏旳运行环境温度应控制在-5～40℃；相对湿度控制在90%如下。
5、蓄电池旳充电（均充、浮流）电流应限制在45A如下；6、蓄电池放电时旳单体电压不得低于1.8V；7、蓄电池容许最大放电电流为900A，放电时间≤1min；8、两块充电屏互为备用，正常状况下开关电源屏采用浮充运行方式主用，相控电源屏采用浮充运行方式备用；9、正常状况下两段母线并列运行，即应使母联开关1MK、2MK同步处在合位。
第一节概述我厂直流系统使用新乡华电电气PZ33-300Ah/220V高频开关直流电源柜，配套有PZK-004G监控主机、ZHCL-2综合测量模块、JYJC32绝缘检测模块。
直流充电模块为艾默生网络能源公司（HD22010-3）。
蓄电池为江苏理士阀控式铅酸蓄电池DJ300 (2V 300Ah)，蓄电池组共由104块电池组成。
一．充电过程如下:1.正常充电过程：均充分为三个阶段：恒流充电、恒压充电、尾电流充电。
当电池充电电流大于“浮充转均充电流”时，20秒后，如果电池充电电流依然大于“浮充转均充电流”，进入均充状态，并且开始均充计时。
如果电池组馈电较深，充电电流大，则进入恒流充电阶段。
随着时间的推移，电池组电压逐渐上升到均充电压，充电电流开始减小到电池组限流值以下，电池充电进入恒压充电阶段。
充电电流继续减小到“均充转浮充电流”时，20秒后，开始均充倒计时，进入尾电流充电阶段，尾电流充电时间到达后进入浮充状态。
整个均充时间小于最长均充时间，当均充时间超过最长均充时间时，无论处于均充哪个阶段，都要转为浮充状态。
2.长期浮充充电过程：正常运行浮充状态下每隔几个月，监控管理系统控制充电模块自动转入均充状态运行，按正常充电程序进行充电。
3.交流电中断充电过程：正常浮充运行时，电网事故停电，这时充电模块停止工作，蓄电池通过降压模块，不间断地向控制母线送电。
交流电源恢复送电时，监控系统控制充电模块进入浮充状态运行。
如果电池放电较深，电池充电电流大于“浮充转均充电流”，监控管理中枢控制充电模块进入均充状态，按照电池正常充电过程进行充电。
二．系统工作原理充电模块的交流电源是由400V厂用电中通过两路供电方式提供，充电模块柜内有双电源切换装置，平时两路交流电源均送达，由装置自动选择一路作工作电源，当工作电源消失后，装置将自动切由备用电源供电。
充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸母线负载供电，另外合闸母线通过降压装置给控制母线供电。
直流电力系统安全运行及操作规程一、安全运行规程1.设备运行检查：在系统各设备运行之前，必须进行全面的检查，包括设备的绝缘状况、接线是否牢固以及设备的充电和放电状况等。
同时，还要及时排除设备故障和隐患。
2.电流和电压的控制：直流电力系统中的电流和电压必须严格控制，以保证电网的安全运行。
对于电流和电压超过规定范围的情况，要及时采取措施予以控制。
3.运行温度控制：直流电力系统各设备和导线内部的运行温度必须控制在安全范围内，超过规定范围的情况必须及时进行故障排除和维修。
4.频率控制：直流电力系统的频率必须稳定，不得出现频率偏离规定范围的情况。
对于频率异常的情况，要及时调整设备和控制系统，以保证电网的稳定运行。
5.维护保养：直流电力系统的设备和设施定期进行维护保养，包括清洁设备、检查接线和连接器、润滑设备等。
定期对设备进行检修，确保设备正常运行。
6.事故处理：对于直流电力系统中的各种事故，必须制定相应的应急预案，并通过演练等方式提高应急处理能力。
及时处理事故，减少事故对电力系统的影响。
二、操作规程1.人员操作要求：直流电力系统的操作人员必须经过专业培训，并持有相关的操作证书。
操作人员必须熟悉设备和系统的运行原理及操作规程，遵循操作流程和操作步骤进行操作。
2.安全用电：任何对直流电力系统的操作必须进行安全用电操作，包括佩戴绝缘手套、绝缘鞋等防护措施，确保人身安全。
3.设备操作：对于直流电力系统的主要设备，必须按照操作规程进行正确的操作，包括开关操作、调节操作等。
严禁任何违反规程和操作程序的操作行为。
4.仪器仪表使用：使用直流电力系统的仪器仪表时，必须严格按照操作规程进行正确操作，同时保证仪器仪表的准确性和可靠性。
5.紧急处理：对于直流电力系统中的紧急情况，操作人员必须迅速判断和处理。
对于无法处理的情况，必须及时向上级报告，并采取相应措施予以处理。
6.巡视巡检：对于直流电力系统的各设备和设施，必须定期进行巡视巡检，检查设备的运行情况和接线状态，及时发现并处理潜在故障。
5.1. 直流系统的投运前的检查5.1.1. 检查确认所有检修工作已结束、所有工作票已终结。
5.1.2. 检查确认所有安全措施已拆除，设备周围已清理干净。
5.1.3. 检查冷却风道的入口、出口无遮挡。
5.1.4. 检查直流电源柜内一、二次设备连接完好。
5.2. 直流系统的投运操作5.2.1. 充电模块的投用操作5.2.1.1. 检查充电模块的输入、输出已连接完好。
5.2.1.2. 检查充电模块的交流输入电压正常。
5.2.1.3. 合上充电模块的交流输入开关（220V直流系统充电模块）或按下充电模块的启动按钮（110V直流系统充电模块），检查充电模块的输入指示灯亮。
5.2.1.4. 按下充电模块的开机/关机按钮。
5.2.1.5. 根据要求调整充电器有关参数。
5.2.2. 110V直流系统的投用操作5.2.2.1. 检查110V直流一、二段联络开关14ZK在分闸状态。
5.2.2.2. 合上110V直流一段进线开关13ZK。
5.2.2.3. 检查110V直流一段电压正常。
5.2.2.4. 合上110V直流#1充电器的交流电源开关（2个）。
5.2.2.5. 将110V直流#1充电器的交流电源选择开关切至互投位置。
5.2.2.6. 按下110V直流#1充电器各充电模块的启动按钮，检查充电模块的输入指示灯亮。
5.2.2.7. 按下各充电模块的开机/关机按钮。
5.2.2.8. 合上110V直流#1充电器直流输出开关11ZK。
5.2.2.9. 检查110V直流#1蓄电池充电电流正常。
5.2.2.10. 合上110V直流二段进线开关23ZK。
5.2.2.11. 检查110V直流二段电压正常。
5.2.2.12. 合上110V直流#2充电器交流电源开关（2个）。
5.2.2.13. 将110V直流#2充电器的交流电源选择开关切至互投位置。
5.2.2.14. 按下110V直流#2充电器各充电模块的启动按钮，检查充电模块的输入指示灯亮。
5.2.2.15. 按下各充电模块的开机/关机按钮。
5.2.2.16. 合上110V直流#2充电器直流输出开关21ZK。
5.2.2.17. 检查110V直流#1蓄电池充电电流正常。
5.2.2.18. 检查110V直流系统无异常报警。
5.2.3. 220V直流系统的投用操作（以#5机为例）5.2.3.1. 检查#5/#6机220V直流段联络开关14ZK在分闸状态。
5.2.3.2. 合上#5机220V直流段进线开关13ZK。
5.2.3.3. 合上#5机220V直流充电器交流电源开关（2个）。
5.2.3.4. 将#5机220V直流充电器交流电源选择开关切至互投位置。
5.2.3.5. 合上#5机220V直流充电器各充电模块的交流输入开关，检查充电模块的输入指示灯亮。
5.2.3.6. 按下各充电模块的开机/关机按钮。
5.2.3.7. 合上#5机220V直流充电器的直流输出开关11ZK。
5.2.3.8. 检查蓄电池充电电流正常。
5.3. 直流系统的停运操作5.3.1. 充电模块的停运操作（充电模块在手动状态）5.3.1.1. 在充电模块面板上松开开机/关机按钮，检查该充电模块的输出电压、电流为0。
5.3.1.2. 断开充电模块的交流输入开关（220V直流系统充电模块）或断开故障充电模块的启动按钮（110V直流系统充电模块）。
5.4. 工作、备用充电器的切换操作5.4.1. 220V直流充电器切换为公用220V直流充电器5.4.1.1. 检查公用220V直流充电器各充电模块工作正常，无异常报警。
5.4.1.2. 断开220V直流充电器直流输出开关，检查220V直流段母线电压正常。
5.4.1.3. 合上220V直流段备用电源开关，检查220V直流段母线电压正常。
5.4.1.4. 检查蓄电池充电电流正常。
5.4.1.5. 检查公用220V直流充电器无异常报警。
5.4.1.6. 根据要求在该母线的集中监控器上适当调整公用220V直流充电器的参数。
5.4.2. 公用220V直流充电器切换为220V直流充电器5.4.2.1. 检查220V直流充电器各充电模块工作正常，无异常报警。
5.4.2.2. 断开220V直流段备用电源开关，检查220V直流段母线电压正常。
5.4.2.3. 合上220V直流充电器输出开关，检查220V直流段母线电压正常。
5.4.2.4. 检查蓄电池充电电流正常。
5.4.2.5. 检查220V直流充电器无异常报警。
5.4.2.6. 根据要求在该母线的集中监控器上适当调整220V直流充电器的参数。
5.5. 故障充电模块的更换操作5.5.1. 故障充电模块的停运操作5.5.1.1. 检查需要停运的充电模块的故障指示灯亮。
5.5.1.2. 在对应的集中监控器上将故障的充电器屏蔽，使故障充电器与集中监控器的通讯中断。
5.5.1.3. 在故障充电模块面板上松开开机/关机按钮。
5.5.1.4. 断开故障充电模块的交流输入开关（220V直流系统充电模块）或断开故障充电模块的启动按钮（110V直流系统充电模块）。
5.5.1.5. 拔下故障充电模块的交流输入插头。
5.5.1.6. 拔下故障充电模块的直流输出插头。
5.5.2. 充电模块的投用操作5.5.2.1. 检查要投用的充电模块的交流输入开关断开（220V直流系统充电模块）或启动按钮（110V直流系统充电模块）在松开状态。
5.5.2.2. 检查要投用充电模块的开机/关机按钮在松开状态。
5.5.2.3. 检查要投用的充电模块的均充/浮充按钮在松开状态。
5.5.2.4. 检查充电模块的交流输入插头已插好。
5.5.2.5. 检查充电模块的直流输出插头已插好。
5.5.2.6. 在对应的集中监控器上检查要投用的充电模块在屏蔽状态。
5.5.2.7. 合上充电模块的交流输入开关（220V直流系统充电模块）或按下充电模块的启动按钮（110V直流系统充电模块），检查充电模块的输入指示灯亮。
5.5.2.8. 按下充电模块的开机/关机按钮。
5.5.2.9. 根据要求调整充电器有关参数。
5.5.2.10. 在对应的集中监控器上取消对充电器的屏蔽。
5.6. 蓄电池的充放电操作5.6.1. 蓄电池充放电操作规定5.6.1.1. 蓄电池充放电操作时，由维护人员统一负责。
5.6.1.2. 蓄电池充放电操作时，系统的切换操作由运行人员执行。
5.6.1.3. 蓄电池充放电操作时，蓄电池的充放电次数、时间、充电电压、时间由维护人员确定并在集中监控器上进行设定。
5.6.2. 蓄电池的浮充电操作5.6.2.1. 110V蓄电池的浮充电操作a. 检查110V直流系统在正常运行方式。
b. 在相应的集中监控器上设定浮充电电压、时间。
c. 检查充电器各充电模块的输出电压符合浮充电要求。
5.6.2.2. 220V蓄电池的浮充电操作a. 检查220V直流系统在正常运行方式。
b. 在相应的集中监控器上设定浮充电电压、时间。
c. 检查充电器各充电模块的输出电压符合浮充电要求。
5.6.3. 蓄电池的均衡充电操作5.6.3.1. 110V直流蓄电池的均衡充电操作（以110V直流#1蓄电池为例）a. 断开110V直流#1整流器输出开关11ZK。
b. 检查110V直流一段母线电压正常。
c. 检查110V直流二段母线电压正常。
d. 合上110V直流一、二段联络开关14ZK。
e. 断开110V直流一段进线开关13ZK。
f. 检查110V直流一、二段母线电压正常。
g. 合上110V直流#1整流器输出开关11ZK。
h. 在相应的集中监控器上设定均衡充电电压、时间。
i. 检查110V直流#1整流器各充电模块的输出电压符合均衡充电要求。
5.6.3.2. 220V蓄电池的均衡充电操作（以#5机为例）a. 断开#5机220V整流器输出开关11ZK。
b. 检查#5机220V直流段母线电压正常。
c. 检查#6机220V直流段母线电压正常。
d. 合上#5/#6机220V直流段联络开关14ZK。
e. 断开#5机220V直流段工作进线开关13ZK。
f. 检查#5、#6机220V直流母线电压正常g. 合上#5机220V整流器输出开关11ZK。
h. 在相应的集中监控器上设定均衡充电电压、时间。
i. 检查#3机220V直流器各充电模块的输出电压符合均衡充电要求。
6. 直流系统的异常运行及故障处理6.1. 直流系统正极或负极接地6.1.1. 现象6.1.1.1. 集控室CRT报警画面上出现直流系统故障报警。
6.1.1.2. 该段直流母线的监控器上出现直流系统接地的报警，同时显示接地的支路号及接地电阻的数值。
6.1.2. 处理6.1.2.1. 应立即停止在接地的直流系统上进行的其它工作。
6.1.2.2. 根据监控器上显示的接地支路号，及时通知有关人员进行检查处理。
6.1.2.3. 在直流系统接地故障处理好以前，禁止将已接地的直流系统与另一直流系统并列运行。
6.2. 110 V直流#1充电器故障6.2.1. 现象6.2.1.1. 集控室CRT报警画面上出现110V直流系统故障报警。
6.2.1.2. 该段直流母线的监控器上出现直流系统故障的报警。
6.2.2. 处理6.2.2.1. 应立即通知有关人员进行检查、处理。
6.2.2.2. 检查故障的充电模块数量，确认是否影响对蓄电池的浮充电及直流系统的运行。
如果不影响蓄电池的浮充电及直流系统的运行，则仍保持原运行方式，只处理故障的充电模块。
6.2.2.3. 如果故障的充电模块较多或充电器由于其它故障影响蓄电池的浮充电及直流系统的运行，且无法及时恢复时，则应断开110 V直流#1充电器输出开关，检查110V直流一段、二段母线电压正常后，合上110V直流一、二段联络开关，将110V直流一段、二段母线联络运行，断开110V直流一段进线开关，由110V直流二段母线的蓄电池、充电器供2段110V 直流母线。
故障处理结束后应及时恢复成正常运行方式：检查110 V直流#1充电器输出开关断开，检查#1蓄电池、#2蓄电池输出电压相等后，合上110V直流一段进线开关，再断开110V直流一段、二段联络开关，合上110 V直流#1充电器输出开关，检查110V直流系统无异常报警、110V直流一、二段母线电压正常。
6.3. 220 V直流系统工作充电器故障6.3.1. 现象6.3.1.1. 集控室CRT报警画面上出现220V直流系统故障报警。
6.3.1.2. 该段直流母线的监控器上出现直流系统故障的报警。
6.3.2. 处理6.3.2.1. 应立即通知有关人员进行检查、处理。
6.3.2.2. 检查故障的充电模块数量，确认是否影响对蓄电池的浮充电及直流系统的运行。
如果不影响蓄电池的浮充电及直流系统的运行，则仍保持原运行方式，只处理故障的充电模块。
