5.2 骨架隔墙pf

装配式建筑施工中的隔墙施工方法现代化的建筑行业正在逐渐向着更快、更高效、更可持续发展的方向转变。

装配式建筑作为一种新兴的建筑技术，正在迅速崛起。

隔墙作为一个重要的构造元素，在装配式建筑施工中起着关键作用。

本文将详细介绍装配式建筑施工中常见的隔墙施工方法。

一、轻钢龙骨隔墙施工方法轻钢龙骨隔墙是一种常见且受欢迎的装配式建筑隔墙系统。

它采用轻型钢材制作而成，具有重量轻、结构强度高、施工速度快等特点。

以下是该方法的详细步骤：1.准备材料和设备：包括轻型钢龙骨、石膏板、螺丝刀等。

2.测量并标记：根据设计要求，在地面上进行精确测量，并使用铅笔或其他合适的标记剂在地面上标出墙壁定位。

3.安装龙骨：将预先切割好尺寸的轻钢龙骨按照规定的间距和位置安装在地面上。

使用螺丝刀将龙骨固定在地面上，并确保其位置准确。

4.安装石膏板：将预制好尺寸的石膏板抬起并安装在已固定好的龙骨上。

使用螺丝刀将石膏板固定在龙骨上，并确保板与墙体之间没有缝隙。

5.修整表面：用木工锉对墙板表面进行修整，使其平整、光滑。

6.填补缝隙：使用填缝剂填充墙板与龙骨之间的缝隙。

确保填充均匀且无明显缺陷。

7.涂装或贴面材料：根据需要选择适当的涂料或贴面材料来装饰墙体。

二、混凝土悬挂隔墙施工方法混凝土悬挂隔墙是另一种常见的装配式建筑隔墙系统。

它使用钢模具来形成混凝土结构，具有较高强度和稳定性。

以下是该方法的详细步骤：1.准备模具和支撑：根据设计要求，准备混凝土模具和支撑材料。

2.安装模具和支撑：将模具按照设计要求进行安装，并使用支撑材料固定在地面上。

确保模具的位置准确且稳固。

3.倒入混凝土：将预先调制好的混凝土倒入模具中，使用振动器进行均匀震动，以排出其中的气泡并提高混凝土的密实度。

4.养护和拆除模具：根据混凝土的养护时间，在适当条件下对其进行养护。

待混凝土达到一定强度后，拆除模具，并进行进一步的养护。

5.修整表面：使用刮刀或其他适当工具对墙体表面进行修整，使其平整、光滑。

墙体板材要求
1、各类骨架隔墙覆面平板的表面平整度不应大于1.0mm。

2、预制隔墙板的表面平整度不应大于2.0mm，厚度偏差不应超过±1.0mm。

3、安装各类预制隔墙板的金属拉结件应进行防锈蚀处理。

4、骨架隔墙覆面平板的断裂荷载(抗折强度)应在国家现行有关标准规定的基础上提高20％。

5、预制隔墙板力学性能应符合下列规定：
（1）墙板弯曲产生的横向最大挠度应小于允许挠度，且板表面不应开裂；允许挠度应为受弯试件支座间距离的1／250；
（2）墙板抗冲击次数不应少于5次；
（3）墙板单点吊挂力不应小于1000N。

6、预制隔墙板材物理性能应符合下列规定：
（1）墙板应满足相应的建筑热工、隔声及防火要求；
（2）安装时板的质量含水率不应大于10％。

7、预制外墙板的构造设计应进行单块板抗风、墙板与主体结构的连接构造及部件耐久性设计。

轻钢龙骨隔墙产品规格标准Hessen was revised in January 2021产品规格：（隔断龙骨）龙骨规格长度（mm）重量（kg/m）包装（根/捆）QC50*50* 3000/4000 128QC75*50* 3000/4000 120QC100*50* 3000/4000 80QC100*50* 3000/4000 80QU50*40* 3000/4000 128QU75*40* 3000/4000 120QU100*40* 3000/4000 80QU100*40* 3000/4000 80问：隔墙轻钢龙骨规范是什么答：建筑装饰装修质量验收规范GB50210-2001对轻钢龙骨隔墙没有做墙基的要求。

当轻钢龙骨隔墙作为卫生间或阳台等用途隔墙时，要求墙体必须防水，但是轻钢龙骨隔墙本身不具备防水条件，所以通常做法会在轻钢龙骨隔墙身下部做与墙同宽10到15cm高混凝土墙基，达到防水。

问：轻钢龙骨隔墙的规范问题，我层高4.3米，吊顶标高3米，那么轻质隔墙龙骨上面的1.3米用不用上石膏板有没有规范答：也得有石膏板，因为石膏板隔墙的天地龙骨必须用膨胀螺栓与楼板或者梁固定。

国标图集没有不固定上端的，三边受力可能是差一些吧。

但轻钢龙骨一定要做到头。

可定尺做4.3米的隔墙龙骨，因高度较高，尽量选用国标规格。

这样它的承重力较强。

然后用38穿心龙骨做支撑。

在吊顶上面的1.3米可不用石膏板。

需先隔墙（4.3米）再吊顶，这样墙体承重力强些。

如果先吊顶，再把天地固定在吊顶石膏板上的话，不牢固问：10公分厚的轻钢龙骨隔断墙龙骨型号是多少答：75竖龙骨厚（非标） 75天地厚（非标） 38穿心厚（非标）的石膏板其他的就是75支卡钉子随便要不想浪费就用好的。

我说的这都是低成本保证质量的材料。

如果工地要求那就按要求做喽！！！标准配置是75竖向龙骨+12mm厚双面单层石膏板国家标配是竖向 *50*0.6mm天地 75*40*0.6mm穿心 38*12*1.0mm75支撑卡+*自攻螺丝隔墙间距40cm，吊顶三十和四十厘米的间距。

骨架隔墙的基本知识介绍
家装中的骨架隔墙大多用轻钢龙骨或木龙骨作骨架，外面钉石膏板和石棉水泥板。

石膏板以石膏料浆为夹芯，两面用纸作护面的一种轻质板材，强度高、防火、易于加工，常用于内墙、隔墙和吊顶。

石棉水泥板以优质高标号水泥为基体材料，配以天然石棉纤维增强，经成型、
加压、高温蒸养等处理制成，具有耐压强度高、使用寿命长、防火、防水、防潮、耐腐蚀、
抗冲击、易加工等优点。

骨架隔墙的施工：隔墙龙骨的施工：做骨架隔墙先要搭建龙骨框架，按设计要求，沿地、墙、顶位放线，准确保证隔墙垂直，预埋墙内的水暖、电气设备铺设管线时，不得切断横、竖向龙骨。

隔墙石膏板的施工：石膏板宜延龙骨竖向铺设，长边接缝在竖龙骨中心线上，龙骨两侧的石膏板及龙骨一侧的双层板的接缝应错开。

木龙骨用木螺钉固定，固定石膏板不能使用汽钉来连接，应用自攻螺丝来连接石膏板，钉头略埋入板内，但不得损坏纸面，钉眼应进行防锈处理。

自攻螺钉沿石膏板周边钉间距不得大于200mm，板中钉间距不得大于300mm，螺钉与板边距离应为10 ～15mm。

一般阳台与卫生间用轻钢龙骨装水泥板，粘砖要挂金属网，抹灰拉毛。

经过多年的试验，我在水泥板上先用祝邦104胶调素水泥浆拉毛，再用祝邦胶调水泥砂浆贴砖，不用挂网，坚固耐用，施工便捷。

轻钢龙骨隔断墙施工工艺标准1 施工准备1.1 技术准备编制轻钢骨架人造板隔墙工程施工方案，并对工人进行书面技术及安全交底。

1.2 材料要求（1）各类龙骨、配件和罩面板材料以及胶粘剂的材质均应符合现行国家标准和行业标准的规定。

当装饰材料进场检验，发现不符合设计要求及室内环保污染控制规范的有关规定时，严禁使用。

人造板必须有游离甲醛含量或游离甲醛释放量检测报告。

如人造板面积大于500平方米时（民用建筑工程室内）应对不同产品分别进行复检。

如使用水性胶粘剂必须有TVOC和甲醛检测报告。

1）轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横撑龙骨应符合设计要求和有关规定的标准。

2）轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、护墙龙骨和压条等附件应符合设计要求。

3）紧固材料：拉锚钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘贴嵌缝材，应符合设计要求。

4）罩面板应表面平整、边缘整齐、不应有污垢、裂纹、缺角、翘曲、起皮、色差、图案不完整的缺陷。

胶合板、木质纤维板不应脱胶、变色和腐朽。

（2）填充隔声材料：玻璃棉、岩棉等应符合设计要求选用。

（3）通常隔墙使用的轻钢龙骨为C型隔墙龙骨，其中分为三个系列，经与轻质板材组合即可组成隔断墙体。

C型装配式龙骨系列：1）C50系列可用于层高3.5m以下的隔墙；2）C75系列可用于层高3.5~6m的隔墙；3）C100系列可用于层高6m以上的隔墙；（4）质量要求：见表 1.2-1~9。

轻钢龙骨断面规格尺寸允许偏差 (mm) 表 1.2-5轻钢龙骨侧面和地面的平直度 (mm/1000mmm) 表 1.2-6轻钢龙骨角度允许偏差表 1.2-7轻钢龙骨外观、表面质量 (g/m2) 表 1.2-8硅盖板的质量要求表 1.2-91.3 主要机具（表1.3）每班组主要机具配备一览表表 1.3（1）电动机具：电锯、镙锯、手电钻、冲击电锤、直流电焊机、切割机。

（2）手动工具：拉铆枪、手锯、钳子、锤、螺丝刀、扳子、线坠、靠尺、钢尺、钢水平尺等。

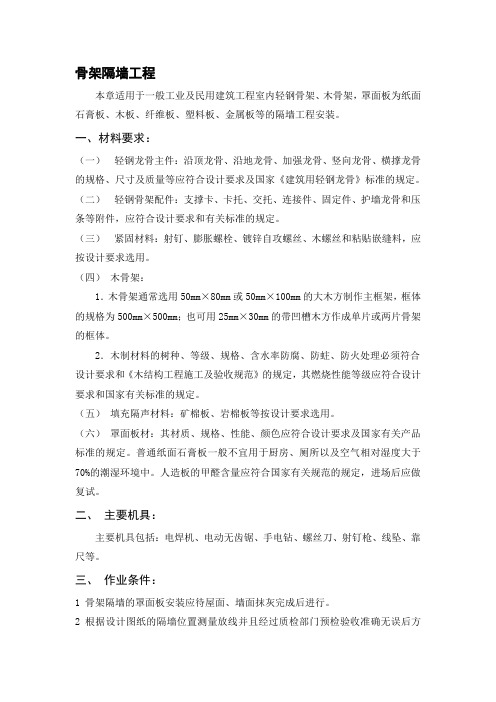

骨架隔墙工程本章适用于一般工业及民用建筑工程室内轻钢骨架、木骨架，罩面板为纸面石膏板、木板、纤维板、塑料板、金属板等的隔墙工程安装。

一、材料要求：（一）轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横撑龙骨的规格、尺寸及质量等应符合设计要求及国家《建筑用轻钢龙骨》标准的规定。

（二）轻钢骨架配件：支撑卡、卡托、交托、连接件、固定件、护墙龙骨和压条等附件，应符合设计要求和有关标准的规定。

（三）紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘贴嵌缝料，应按设计要求选用。

（四）木骨架：1．木骨架通常选用50mm×80mm或50mm×100mm的大木方制作主框架，框体的规格为500mm×500mm；也可用25mm×30mm的带凹槽木方作成单片或两片骨架的框体。

2．木制材料的树种、等级、规格、含水率防腐、防蛀、防火处理必须符合设计要求和《木结构工程施工及验收规范》的规定，其燃烧性能等级应符合设计要求和国家有关标准的规定。

（五）填充隔声材料：矿棉板、岩棉板等按设计要求选用。

（六）罩面板材：其材质、规格、性能、颜色应符合设计要求及国家有关产品标准的规定。

普通纸面石膏板一般不宜用于厨房、厕所以及空气相对湿度大于70%的潮湿环境中。

人造板的甲醛含量应符合国家有关规范的规定，进场后应做复试。

二、主要机具：主要机具包括：电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。

三、作业条件：1 骨架隔墙的罩面板安装应待屋面、墙面抹灰完成后进行。

2 根据设计图纸的隔墙位置测量放线并且经过质检部门预检验收准确无误后方可进行施工。

3 设计要求隔墙有地枕带时，应将地枕带施工完毕，并达到设计强度后，方可进行轻钢骨架的安装。

4 主体结构墙、柱为砖砌体时，应在隔墙交接处，按1000mm间距预埋木砖。

5 根据设计施工图和备料计划，配齐全部隔墙材料。

四、操作工艺：（一）工艺流程：（二）操作工艺：1．隔墙放线：根据设计施工图，在地面上放出隔墙位置线、门窗洞口边框线，并放好顶龙骨位置边线。

高强度钢骨架轻钢龙骨石膏板隔墙施工方法介绍高强度钢骨架轻钢龙骨石膏板隔墙是一种轻质、高强度的室内隔断材料，广泛应用于建筑工程中。

本文档将介绍高强度钢骨架轻钢龙骨石膏板隔墙的施工方法和步骤。

材料准备在进行高强度钢骨架轻钢龙骨石膏板隔墙施工前，需准备以下材料：1. 高强度钢骨架：选择质量好、强度高的钢骨，保证隔墙的稳固性和承重能力。

2. 轻钢龙骨：使用优质的轻钢材料作为龙骨，确保隔墙结构的稳定性。

3. 石膏板：选用符合标准的石膏板，具有良好的防火、隔音和抗潮性能。

4. 墙面涂料：选用环保、耐久的墙面涂料，以实现隔墙的美观效果。

施工步骤进行高强度钢骨架轻钢龙骨石膏板隔墙施工时，按照以下步骤进行操作：1. 测量和标记：根据设计要求，使用测量工具进行准确测量和标记，确定隔墙的尺寸和位置。

2. 安装钢骨架：根据标记，在地面上预先确定钢骨架的位置，并使用扣板螺钉将钢骨架固定于地面。

3. 安装轻钢龙骨：将轻钢龙骨按照设计要求安装在钢骨架上，使用自攻螺钉固定。

4. 固定石膏板：使用专用的石膏板螺钉将石膏板固定在轻钢龙骨上，确保石膏板与龙骨之间的连接牢固可靠。

注意，应根据需要预留适当的伸缩缝。

5. 打磨和填缝：对于石膏板的接缝处进行打磨，并使用填缝剂填补缝隙，使接缝平整光滑。

6. 涂装墙面：经过填缝后，对隔墙进行墙面涂装，使其达到所需的美观效果。

7. 辅助修饰：根据需要安装门窗、插座和开关等辅助设施，完成最后的装修修饰工作。

注意事项在进行高强度钢骨架轻钢龙骨石膏板隔墙施工时，需要注意以下事项：1. 保证施工人员具备相关经验和技能，确保施工质量。

2. 在施工过程中，注意安全防护，并使用合适的个人防护装备。

3. 严格按照施工图纸和设计要求进行施工，确保隔墙的稳固性和耐久性。

4. 在施工过程中，及时清理施工现场，确保施工环境整洁有序。

5. 如遇特殊情况或问题，应及时与专业人员沟通并寻求解决方案。

总结高强度钢骨架轻钢龙骨石膏板隔墙施工方法是一项重要的建筑施工工艺，通过准备好相关材料并按照施工步骤进行操作，可以实现高质量的隔墙施工。

骨架隔墙工程施工技术交底记录工程名称：施工单位：编号：项目技术负责人：项目专业施工员：项目专业质检员：专业班组长：交底时间：交底地址：交底内容1.适用范围本施工技术交底适用于以轻钢龙骨、木龙骨等为骨架，以纸面石膏板、人造木板、水泥纤维板等为墙面板的隔墙工程的质量验收。

2.施工准备2.1材料质量要求2.1.1龙骨。

骨架隔墙工程中常用的龙骨主要有：木龙骨、轻钢龙骨、铝合金龙骨等。

木龙骨一般宜选用针叶树类，其含水率不得大于18%。

轻钢龙骨、铝合金龙骨应具备出厂合格证。

龙骨不得变形、生锈，规格品种应符合设计及规范要求。

龙骨在运输和安装时不得扔摔、碰撞，尽量不要将龙骨截短后搬运，以免安装时因拼接而影响隔墙刚度。

龙骨应平放，防止变形。

在运输中应注意防潮，以免轻钢龙骨受潮生锈，木龙骨含水率过大变形。

轻钢龙骨的质量要求见表7-55至表7-58所示。

2.1.2罩面板。

骨架隔墙工程中常用的罩面板主要有：纸面石膏板、矿棉板、胶合板、纤维板等。

罩面板应具有出厂合格证。

罩面板表面应平整、边缘整齐，不应有污垢、裂缝、缺角、翘曲、起皮、色差和图案不完整等缺陷。

胶合板、木质纤维板不应脱胶、变色和腐朽。

罩面板在运输和安装时，应轻拿轻放，严禁摔扔。

运输和存放时宜平放，下面宜设置垫木，间距不大于600mm,防止受潮变形。

2.1.2.1纸面石膏板。

纸面石膏板是以天然二水石膏经爐烧磨细而成的半水石膏为主要原料，掺加适量的添加剂（胶粘剂、促凝剂、缓凝剂）和纤维做板芯，并以特殊的板纸做护面，两者牢固粘结，制成轻质板料。

主要分为普通纸面石膏板、防火石膏板和防水石膏板。

纸面石膏板具有质轻、高强、抗震、防火、隔声、收缩率小、加工性能好等特点，同时又可以用钉子、螺栓和以石膏为基材的胶粘剂或其他胶粘剂粘结。

纸面石膏板由于板纸的增强作用，故具有较高的抗弯强度。

纸面石膏板质量要求见表7-59至表7-61所示。

2.1.2.2硬质纤维板质量要求见表7-62所示。

轻钢龙骨石膏板隔墙施工工艺及检测标准1、适用范围：本内部施工工艺及检测标准适用于晶宫装饰公司所有在建的轻钢龙骨石膏板隔墙工程的施工。

2、施工准备2.1 材料2.1.1 隔墙用的龙骨、配件、墙面板等材料，应符合设计要求，应有出厂质量合格证明书。

2.1.2 腻子、接缝带、穿孔纸带和玻璃纤维接缝带，应使用合格产品。

2.2 主要机具：拉铆枪、电动自攻钻、无齿锯或电动剪、手电钻及山花钻头、快装钳、板锯、腻子刀、铁抹子、扳手、卷尺、阴角抹子等。

2.3 作业条件2.3.1 主体结构施工完毕，并已通过验收。

2.3.2 室内地面、墙面、顶棚粗装修已完成。

2.3.3 管线已安装，水管已试压。

2.3.4 施工图规定的材料，已全部进场，并已验收合格。

3、操作工艺轻钢龙骨隔墙的施工顺序：隔墙定位放线→安装轻钢龙骨骨架→铺钉饰面板→嵌缝。

3.1 隔墙定位放线：根据建筑设计图，在室内楼地面上弹出隔墙中心线和边线，并引测至两主体结构墙面和楼板底面，同时弹出门窗洞口线。

3.2 安装沿地横龙骨（下槛）。

用射钉进行固定，或先钻孔，并用膨胀螺栓进行连接固定。

安装时应按中心线和边线安装，两端顶至结构墙（柱）面，最后的固定点距结构立面应不大于100mm；射钉或膨胀螺栓的间距应不大于800mm。

安装时，应保证龙骨的水平度和顺直度。

3.3 安装沿顶横龙骨（上槛）。

沿顶龙骨的安装与沿地龙相同。

3.4 安装沿墙（柱）竖龙骨。

隔墙骨架的边框竖向龙骨与建筑结构墙体的固定连接与沿顶沿地龙骨的安装做法相同。

3.5 安装竖龙骨。

3.5.1以C型竖龙骨上的穿线孔为依据，首先确定龙骨上下两端的方向，尽量使穿线孔对齐。

竖龙骨的长度尺寸，应按现场实测尺寸为准。

前提是保证竖龙骨能够在沿地、沿顶龙骨的槽口内滑动。

3.5.2轻钢墙体竖龙骨安装时的间距，要按罩面板的实际宽度尺寸和墙体结构设计而定。

3.5.3竖龙骨安装就位后，应保证垂直。

门窗洞口应采取双排竖龙骨加强固定。

当设计要求为钢性连接时，竖龙骨与沿地沿顶龙骨的固定，应用自攻螺钉或轴芯铆钉进行连接。

骨架隔墙施工流程1.首先确定隔墙位置和尺寸。

First, determine the location and dimensions of the partition wall.2.确保墙体结构的承重能力。

Ensure the load-bearing capacity of the wall structure.3.绘制隔墙的设计图纸。

Draw the design drawings of the partition wall.4.准备施工所需的材料和工具。

Prepare the materials and tools required for construction.5.在地面上进行基础墙体的施工。

Construct the foundation wall on the ground.6.搭设隔墙的骨架结构。

Set up the framework of the partition wall.7.安装隔墙所需的支撑结构。

Install the support structure required for the partition wall.8.固定墙体的立柱和横梁。

Fix the columns and beams of the wall.9.完成骨架结构的搭建。

Complete the construction of the framework structure.10.进行墙体隔音隔热处理。

Carry out sound insulation and thermal insulation treatment for the wall.11.进行墙体的外墙保温和装饰处理。

Carry out external wall insulation and decoration treatment for the wall.12.对隔墙的骨架进行检查和调整。

Inspect and adjust the framework of the partition wall.13.对隔墙结构的稳定性进行测试。
