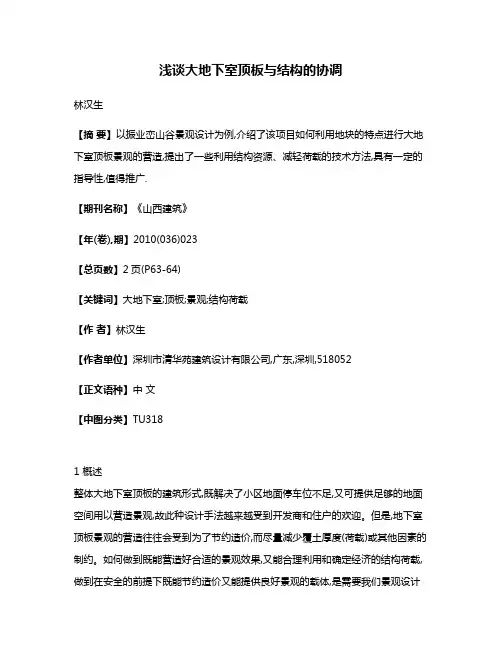

浅谈大地下室顶板与结构的协调林汉生【摘要】以振业峦山谷景观设计为例,介绍了该项目如何利用地块的特点进行大地下室顶板景观的营造,提出了一些利用结构资源、减轻荷载的技术方法,具有一定的指导性,值得推广.【期刊名称】《山西建筑》【年(卷),期】2010(036)023【总页数】2页(P63-64)【关键词】大地下室;顶板;景观;结构荷载【作者】林汉生【作者单位】深圳市清华苑建筑设计有限公司,广东,深圳,518052【正文语种】中文【中图分类】TU3181 概述整体大地下室顶板的建筑形式,既解决了小区地面停车位不足,又可提供足够的地面空间用以营造景观,故此种设计手法越来越受到开发商和住户的欢迎。
但是,地下室顶板景观的营造往往会受到为了节约造价,而尽量减少覆土厚度(荷载)或其他因素的制约。
如何做到既能营造好合适的景观效果,又能合理利用和确定经济的结构荷载,做到在安全的前提下既能节约造价又能提供良好景观的载体,是需要我们景观设计师与结构设计师乃至开发商共同努力做好的责任。
本文将以振业峦山谷景观设计为例谈一些粗浅的看法。
2 振业峦山谷景观项目概况振业峦山谷项目位于深圳市龙岗区宝荷路,东北部为高科技园区,西部距龙岗中心区约2 km,西南面与一海拔约120 m的小山丘毗邻,地块对面是龙岗植物园。
项目占地10.5万m2,建筑面积40.6万m2(其中地下室约9万m2),景观面积10.5万m2(含与地块相接的宝荷路侧市政绿化带)。
地块基本上呈长方形,其中东西向长约450 m,南北向长约238 m,地势由西北向东南倾斜,高差约15 m。
总平面图见图1。
2.1 设计理念1)结合本地块山文化——仁者乐山,智者乐水,山水文化并糅构成一种颇有魅力的城市居住生活方式。
2)采用自然的手法,运用丰富的软景、亲和的材料营造一个与硬朗建筑相对比的活力与悠闲并重的环境。
3)充分强调自然与人的协调,从而引领城市人的健康生活风格,创造和谐社区的美好氛围。

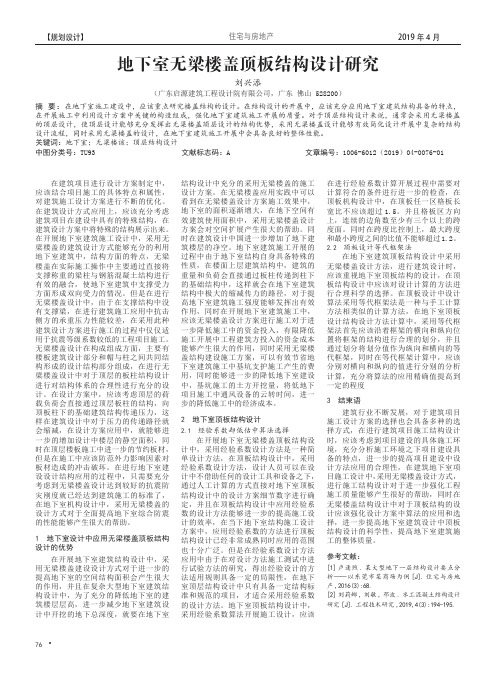

【规划设计】住宅与房地产2019年4月地下室无梁楼盖顶板结构设计研究刘兴添（广东启源建筑工程设计院有限公司，广东 佛山 528200）摘要：在地下室施工建设中，应该重点研究楼盖结构的设计。
在结构设计的开展中，应该充分应用地下室建筑结构具备的特点，在开展施工中利用设计方案中关键的构造组成，强化地下室建筑施工开展的质量。
对于顶层结构设计来说，通常会采用无梁楼盖的顶层设计，使顶层设计能够充分发挥出无梁楼盖顶层设计的结构优势，采用无梁楼盖设计能够有效简化设计开展中复杂的结构设计流程，同时采用无梁楼盖的设计，在地下室建筑施工开展中会具备良好的整体性能。
关键词：地下室；无梁楼该；顶层结构设计中图分类号：TU93 文献标志码：A 文章编号：1006-6012（2019）04-0076-01在建筑项目进行设计方案制定中，应该结合项目施工的具体特点和属性，对建筑施工设计方案进行不断的优化。
在建筑设计方式应用上，应该充分考虑建筑项目在建设中具有的特殊结构，在建筑设计方案中将特殊的结构展示出来。
在开展地下室建筑施工设计中，采用无梁楼盖的建筑设计方式能够充分的利用地下室建筑中，结构方面的特点，无梁楼盖在实际施工操作中主要通过直接将支撑称重的梁柱与钢筋混凝土结构进行有效的融合，使地下室建筑中支撑受力方面形成双向受力的情况。
但是在进行无梁楼盖设计中，由于在支撑结构中没有支撑梁，在进行建筑施工应用中抗击侧方的承重压力性能较差，在采用此种建筑设计方案进行施工的过程中仅仅适用于抗震等级系数较低的工程项目施工。
无梁楼盖设计在构成组成方面，主要有楼板建筑设计部分和帽与柱之间共同结构形成的设计结构部分组成，在进行无梁楼盖设计中对于顶层的板柱结构设计进行对结构体系的合理性进行充分的设计。
在设计方案中，应该考虑顶层的荷载负荷会直接通过顶层板柱的结构，向顶板柱下的基础建筑结构传递压力，这样在建筑设计中对于压力的传递路径就会缩减，在设计方案应用中，就能够进一步的增加设计中楼层的静空面积，同时在顶层楼板施工中进一步的节约板材，但是在施工中应该防范外力影响因素对板材造成的冲击破坏。

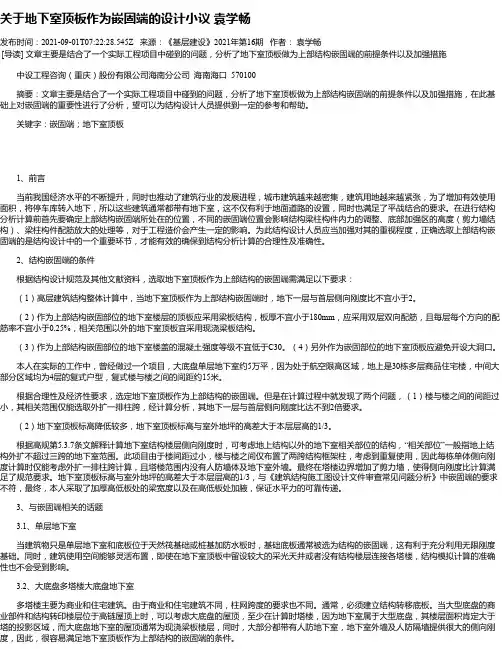

关于地下室顶板作为嵌固端的设计小议袁学畅发布时间：2021-09-01T07:22:28.545Z 来源：《基层建设》2021年第16期作者：袁学畅[导读] 文章主要是结合了一个实际工程项目中碰到的问题，分析了地下室顶板做为上部结构嵌固端的前提条件以及加强措施中设工程咨询（重庆）股份有限公司海南分公司海南海口 570100摘要：文章主要是结合了一个实际工程项目中碰到的问题，分析了地下室顶板做为上部结构嵌固端的前提条件以及加强措施，在此基础上对嵌固端的重要性进行了分析，望可以为结构设计人员提供到一定的参考和帮助。
关键字：嵌固端；地下室顶板1、前言当前我国经济水平的不断提升，同时也推动了建筑行业的发展进程，城市建筑越来越密集，建筑用地越来越紧张，为了增加有效使用面积，将停车库转入地下，所以这些建筑通常都带有地下室，这不仅有利于地面道路的设置，同时也满足了平战结合的要求。
在进行结构分析计算前首先要确定上部结构嵌固端所处在的位置，不同的嵌固端位置会影响结构梁柱构件内力的调整、底部加强区的高度（剪力墙结构）、梁柱构件配筋放大的处理等，对于工程造价会产生一定的影响。
为此结构设计人员应当加强对其的重视程度，正确选取上部结构嵌固端的是结构设计中的一个重要环节，才能有效的确保到结构分析计算的合理性及准确性。
2、结构嵌固端的条件根据结构设计规范及其他文献资料，选取地下室顶板作为上部结构的嵌固端需满足以下要求：（1）高层建筑结构整体计算中，当地下室顶板作为上部结构嵌固端时，地下一层与首层侧向刚度比不宜小于2。
（2）作为上部结构嵌固部位的地下室楼层的顶板应采用梁板结构，板厚不宜小于180mm，应采用双层双向配筋，且每层每个方向的配筋率不宜小于0.25%，相关范围以外的地下室顶板宜采用现浇梁板结构。
（3）作为上部结构嵌固部位的地下室楼盖的混凝土强度等级不宜低于C30。
（4）另外作为嵌固部位的地下室顶板应避免开设大洞口。
本人在实际的工作中，曾经做过一个项目，大底盘单层地下室约5万平，因为处于航空限高区域，地上是30栋多层商品住宅楼，中间大部分区域均为4层的复式户型，复式楼与楼之间的间距约15米。

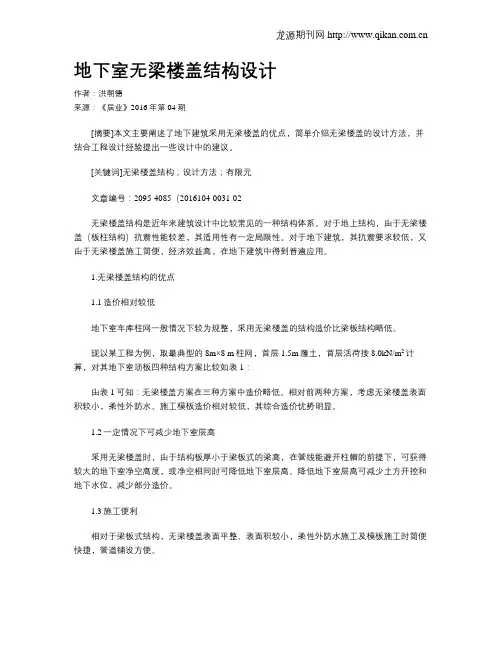

地下室无梁楼盖结构设计作者：洪朝德来源：《居业》2016年第04期[摘要]本文主要阐述了地下建筑采用无梁楼盖的优点，简单介绍无梁楼盖的设计方法，并结合工程设计经验提出一些设计中的建议。
[关键词]无梁楼盖结构；设计方法；有限元文章编号：2095-4085（2016104-0031-02无梁楼盖结构是近年来建筑设计中比较常见的一种结构体系。
对于地上结构，由于无梁楼盖（板柱结构）抗震性能较差，其适用性有一定局限性。
对于地下建筑，其抗震要求较低，又由于无梁楼盖施工简便，经济效益高，在地下建筑中得到普遍应用。
1.无梁楼盖结构的优点1.1造价相对较低地下室车库柱网一般情况下较为规整，采用无梁楼盖的结构造价比梁板结构略低。
现以某工程为例，取最典型的8m×8 m柱网，首层1.5m覆土，首层活荷按8.0kN/m2计算，对其地下室顶板四种结构方案比较如表1：由表1可知：无梁楼盖方案在三种方案中造价略低。
相对前两种方案，考虑无梁楼盖表面积较小，柔性外防水、施工模板造价相对较低，其综合造价优势明显。
1.2一定情况下可减少地下室层高采用无梁楼盖时，由于结构板厚小于梁板式的梁高，在管线能避开柱帽的前提下，可获得较大的地下室净空高度，或净空相同时可降低地下室层高。
降低地下室层高可减少土方开挖和地下水位，减少部分造价。
1.3施工便利相对于梁板式结构，无梁楼盖表面平整、表面积较小，柔性外防水施工及模板施工时简便快捷，管道铺设方便。
综上所述，在地下建筑中采用无梁楼盖可获得较好的综合效益。
但不适用于有较多楼板开洞、柱网不规则的结构。
2.无梁楼盖结构设计方法2.1经验系数法经验系数法是运用弯矩分配系数，算出板的总弯矩再乘以弯矩分配系数得出各控制截面的弯矩值，要想充分发挥此种设计方法的作用，设计人员需要遵循着相应的条件：首先，要保证无梁楼板结构每个方向都应该达到或超过三个连续跨；其次，无论是哪一个长跨或短跨之间的比值都应该在1.5之内；再次，若方向相同，最大与最小跨度之间的比值要控制在1.2之内，同时保证两端跨度不能超过内跨。

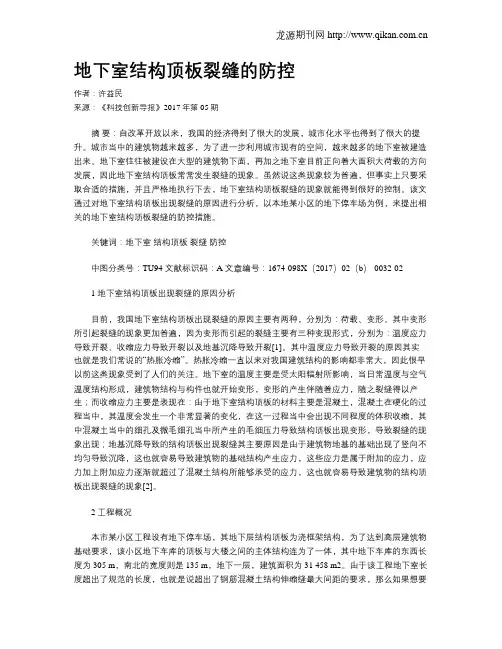

地下室结构顶板裂缝的防控作者：许益民来源：《科技创新导报》2017年第05期摘要：自改革开放以来，我国的经济得到了很大的发展，城市化水平也得到了很大的提升。
城市当中的建筑物越来越多，为了进一步利用城市现有的空间，越来越多的地下室被建造出来。
地下室往往被建设在大型的建筑物下面，再加之地下室目前正向着大面积大荷载的方向发展，因此地下室结构顶板常常发生裂缝的现象。
虽然说这类现象较为普遍，但事实上只要采取合适的措施，并且严格地执行下去，地下室结构顶板裂缝的现象就能得到很好的控制。
该文通过对地下室结构顶板出现裂缝的原因进行分析，以本地某小区的地下停车场为例，来提出相关的地下室结构顶板裂缝的防控措施。
关键词：地下室结构顶板裂缝防控中图分类号：TU94 文献标识码：A 文章编号：1674-098X（2017）02（b）-0032-021 地下室结构顶板出现裂缝的原因分析目前，我国地下室结构顶板出现裂缝的原因主要有两种，分别为：荷载、变形。
其中变形所引起裂缝的现象更加普遍，因为变形而引起的裂缝主要有三种变现形式，分别为：温度应力导致开裂、收缩应力导致开裂以及地基沉降导致开裂[1]。
其中温度应力导致开裂的原因其实也就是我们常说的“热胀冷缩”。
热胀冷缩一直以来对我国建筑结构的影响都非常大，因此很早以前这类现象受到了人们的关注。
地下室的温度主要是受太阳辐射所影响，当日常温度与空气温度结构形成，建筑物结构与构件也就开始变形，变形的产生伴随着应力，随之裂缝得以产生；而收缩应力主要是表现在：由于地下室结构顶板的材料主要是混凝土，混凝土在硬化的过程当中，其温度会发生一个非常显著的变化，在这一过程当中会出现不同程度的体积收缩，其中混凝土当中的细孔及微毛细孔当中所产生的毛细压力导致结构顶板出现变形，导致裂缝的现象出现；地基沉降导致的结构顶板出现裂缝其主要原因是由于建筑物地基的基础出现了竖向不均匀导致沉降，这也就容易导致建筑物的基础结构产生应力，这些应力是属于附加的应力，应力加上附加应力逐渐就超过了混凝土结构所能够承受的应力，这也就容易导致建筑物的结构顶板出现裂缝的现象[2]。

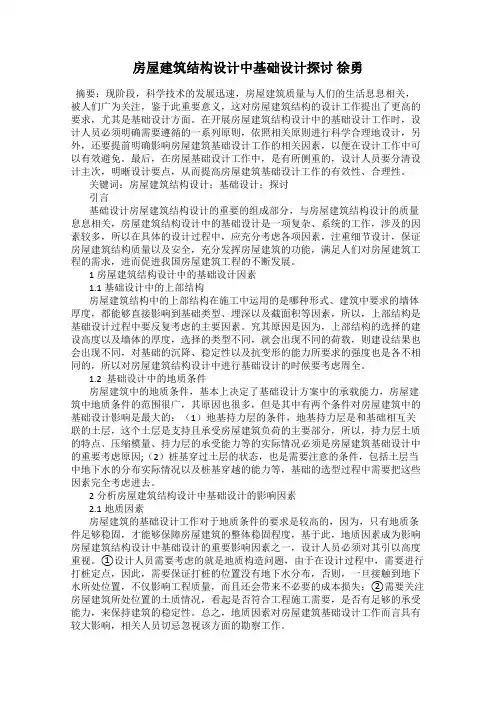

房屋建筑结构设计中基础设计探讨徐勇摘要：现阶段，科学技术的发展迅速，房屋建筑质量与人们的生活息息相关，被人们广为关注，鉴于此重要意义，这对房屋建筑结构的设计工作提出了更高的要求，尤其是基础设计方面。
在开展房屋建筑结构设计中的基础设计工作时，设计人员必须明确需要遵循的一系列原则，依照相关原则进行科学合理地设计，另外，还要提前明确影响房屋建筑基础设计工作的相关因素，以便在设计工作中可以有效避免。
最后，在房屋基础设计工作中，是有所侧重的，设计人员要分清设计主次，明晰设计要点，从而提高房屋建筑基础设计工作的有效性、合理性。
关键词：房屋建筑结构设计；基础设计；探讨引言基础设计房屋建筑结构设计的重要的组成部分，与房屋建筑结构设计的质量息息相关，房屋建筑结构设计中的基础设计是一项复杂、系统的工作，涉及的因素较多，所以在具体的设计过程中，应充分考虑各项因素，注重细节设计，保证房屋建筑结构质量以及安全，充分发挥房屋建筑的功能，满足人们对房屋建筑工程的需求，进而促进我国房屋建筑工程的不断发展。
1房屋建筑结构设计中的基础设计因素1.1基础设计中的上部结构房屋建筑结构中的上部结构在施工中运用的是哪种形式、建筑中要求的墙体厚度，都能够直接影响到基础类型、埋深以及截面积等因素，所以，上部结构是基础设计过程中要反复考虑的主要因素。
究其原因是因为，上部结构的选择的建设高度以及墙体的厚度，选择的类型不同，就会出现不同的荷载，则建设结果也会出现不同，对基础的沉降、稳定性以及抗变形的能力所要求的强度也是各不相同的，所以对房屋建筑结构设计中进行基础设计的时候要考虑周全。
1.2 基础设计中的地质条件房屋建筑中的地质条件，基本上决定了基础设计方案中的承载能力，房屋建筑中地质条件的范围很广，其原因也很多，但是其中有两个条件对房屋建筑中的基础设计影响是最大的：（1）地基持力层的条件，地基持力层是和基础相互关联的土层，这个土层是支持且承受房屋建筑负荷的主要部分，所以，持力层土质的特点、压缩模量、持力层的承受能力等的实际情况必须是房屋建筑基础设计中的重要考虑原因;（2）桩基穿过土层的状态，也是需要注意的条件，包括土层当中地下水的分布实际情况以及桩基穿越的能力等，基础的选型过程中需要把这些因素完全考虑进去。

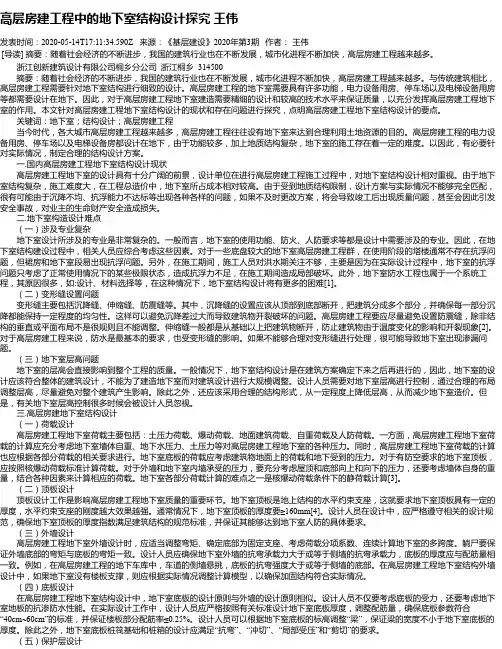

高层房建工程中的地下室结构设计探究王伟发表时间：2020-05-14T17:11:34.590Z 来源：《基层建设》2020年第3期作者：王伟[导读] 摘要：随着社会经济的不断进步，我国的建筑行业也在不断发展，城市化进程不断加快，高层房建工程越来越多。
浙江创新建筑设计有限公司桐乡分公司浙江桐乡 314500摘要：随着社会经济的不断进步，我国的建筑行业也在不断发展，城市化进程不断加快，高层房建工程越来越多。
与传统建筑相比，高层房建工程需要针对地下室结构进行细致的设计。
高层房建工程的地下室需要具有许多功能，电力设备用房、停车场以及电梯设备用房等都需要设计在地下。
因此，对于高层房建工程地下室建造需要精细的设计和较高的技术水平来保证质量，以充分发挥高层房建工程地下室的作用。
本文针对高层房建工程地下室结构设计的现状和存在问题进行探究，点明高层房建工程地下室结构设计的要点。
关键词：地下室；结构设计；高层房建工程当今时代，各大城市高层房建工程越来越多，高层房建工程往往设有地下室来达到合理利用土地资源的目的。
高层房建工程的电力设备用房、停车场以及电梯设备房都设计在地下，由于功能较多，加上地质结构复杂，地下室的施工存在着一定的难度。
以因此，有必要针对实际情况，制定合理的结构设计方案。
一.国内高层房建工程地下室结构设计现状高层房建工程地下室的设计具有十分广阔的前景，设计单位在进行高层房建工程施工过程中，对地下室结构设计相对重视。
由于地下室结构复杂，施工难度大，在工程总造价中，地下室所占成本相对较高。
由于受到地质结构限制，设计方案与实际情况不能够完全匹配，很有可能由于沉降不均、抗浮能力不达标等出现各种各样的问题，如果不及时更改方案，将会导致竣工后出现质量问题，甚至会因此引发安全事故，对业主的生命财产安全造成损失。
二.地下室构造设计难点（一）涉及专业复杂地下室设计所涉及的专业是非常复杂的。
一般而言，地下室的使用功能、防火、人防要求等都是设计中需要涉及的专业。

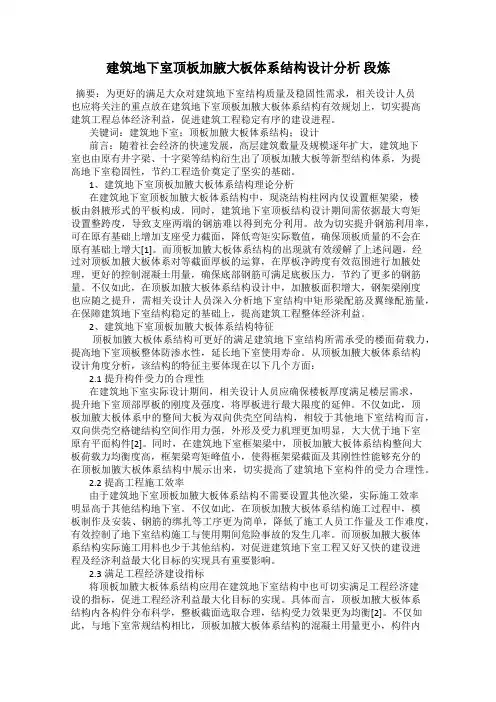

建筑地下室顶板加腋大板体系结构设计分析段炼摘要：为更好的满足大众对建筑地下室结构质量及稳固性需求，相关设计人员也应将关注的重点放在建筑地下室顶板加腋大板体系结构有效规划上，切实提高建筑工程总体经济利益，促进建筑工程稳定有序的建设进程。
关键词：建筑地下室；顶板加腋大板体系结构；设计前言：随着社会经济的快速发展，高层建筑数量及规模逐年扩大，建筑地下室也由原有井字梁、十字梁等结构衍生出了顶板加腋大板等新型结构体系，为提高地下室稳固性，节约工程造价奠定了坚实的基础。
1、建筑地下室顶板加腋大板体系结构理论分析在建筑地下室顶板加腋大板体系结构中，现浇结构柱网内仅设置框架梁，楼板由斜腋形式的平板构成。
同时，建筑地下室顶板结构设计期间需依据最大弯矩设置整跨度，导致支座两端的钢筋难以得到充分利用。
故为切实提升钢筋利用率，可在原有基础上增加支座受力截面，降低弯矩实际数值，确保顶板质量的不会在原有基础上增大[1]。
而顶板加腋大板体系结构的出现就有效缓解了上述问题，经过对顶板加腋大板体系对等截面厚板的运算，在厚板净跨度有效范围进行加腋处理，更好的控制混凝土用量，确保底部钢筋可满足底板压力，节约了更多的钢筋量。
不仅如此，在顶板加腋大板体系结构设计中，加腋板面积增大，钢架梁刚度也应随之提升，需相关设计人员深入分析地下室结构中矩形梁配筋及翼缘配筋量，在保障建筑地下室结构稳定的基础上，提高建筑工程整体经济利益。
2、建筑地下室顶板加腋大板体系结构特征顶板加腋大板体系结构可更好的满足建筑地下室结构所需承受的楼面荷载力，提高地下室顶板整体防渗水性，延长地下室使用寿命。
从顶板加腋大板体系结构设计角度分析，该结构的特征主要体现在以下几个方面：2.1提升构件受力的合理性在建筑地下室实际设计期间，相关设计人员应确保楼板厚度满足楼层需求，提升地下室顶部厚板的刚度及强度，将厚板进行最大限度的延伸。
不仅如此，顶板加腋大板体系中的整间大板为双向供壳空间结构，相较于其他地下室结构而言，双向供壳空格键结构空间作用力强，外形及受力机理更加明显，大大优于地下室原有平面构件[2]。
