安徽区域地下室及屋面标准做法图集安徽区域工程管理部2018年1月一、地下室序号目录1顶棚做法2墙、柱面做法3墙、柱面彩绘4地面做法5安装工程6标牌、标识一、地下室1、顶棚做法1、对混凝土缺陷先行处理（剔凿、修补、渗漏注浆等）；2、对模板拼接部位剔凿、打磨后用腻子找补、找平；3、墙、梁阳角及梁、板交接的阴角部位安装阴阳角条，以保证阴阳角顺直；4、顶棚满批2遍腻子，打磨成型（不做涂料）。
2、墙、柱面做法1、墙、柱面满批2遍腻子，打磨后滚刷两遍白色防水防霉涂料（涂刷高度2.4m，其余为腻子面）。
2、墙、柱根上翻20公分踢脚线，滚涂绿色油漆或涂料，增加1米高墙裙，滚涂浅灰色涂料。
3、在墙群上部弹线并贴美纹纸，对墙、柱面进行分色美化，具体做法为：a、墙裙上部预留10公分高白色（原墙面）线条；b、中间滚涂30公分高黄（或蓝）色涂料；c、再留10公分高白色线条；d、剩余墙面上滚涂黄（或蓝）色涂料，高度与消防水管齐平即可（根据不同地下室层高确定）。
4、柱阳角安装橡胶护角，尺寸800mm高*100mm宽*10mm厚(安装时与墙裙上部一齐）。
3、墙面彩绘（一）将碧桂园物业“睦邻友好公约”在地库显眼位置书写出来，并在旁边上配徽派建筑图画（凸显地方特色绘画即可），篇幅大小根据现场自定。
3、墙面彩绘（二）地库出入口喷绘碧桂园最新LOGO标志3、墙面彩绘（二）宽130cm，高117cm宽144cm，高117cm3、墙面彩绘（三）墙面增加碧桂园最新LOGO及碧桂园文化标语。
文化标语主要在“企业理念”中选取，根据地库车道行车路线合理布置。
3、墙面彩绘（三）宽112cm，高53cm宽135cm，高50cm字体颜色自行确定3、墙面彩绘（三）宽350cm，高39cm（整体尺寸）宽340cm，高27cm，字间距12cm（整体尺寸）宽27cm ，高27cm（单个字尺寸）字体颜色自行确定3、墙面彩绘（三）宽262cm、高27cm、文字间距6cm、词组间距28cm、文字与标点间距12cm（整体尺寸）宽27cm，高28cm（单个字尺寸）宽265cm 、高28cm、字体间距4cm、中间间距25cm、中间标点与字间距12.5cm（整体尺寸）宽27cm 高26cm（单个字尺寸）字体颜色自行确定4、地面做法——地坪1、地库采用细石混凝土地坪，原浆收平；2、在地面划线前先对地面开裂、空鼓部位进行切割、修补；3、条件允许情况下可以增加金刚砂耐磨地坪或环氧树脂自流平地坪漆。

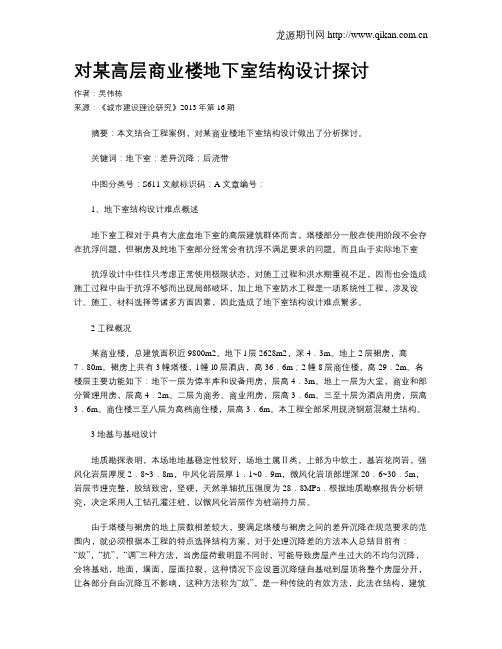

对某高层商业楼地下室结构设计探讨作者：吴伟栋来源：《城市建设理论研究》2013年第16期摘要：本文结合工程案例，对某商业楼地下室结构设计做出了分析探讨。
关键词：地下室：差异沉降；后浇带中图分类号：S611 文献标识码：A 文章编号：1、地下室结构设计难点概述地下室工程对于具有大底盘地下室的高层建筑群体而言，塔楼部分一般在使用阶段不会存在抗浮问题，但裙房及纯地下室部分经常会有抗浮不满足要求的问题。
而且由于实际地下室抗浮设计中往往只考虑正常使用极限状态，对施工过程和洪水期重视不足，因而也会造成施工过程中由于抗浮不够而出现局部破坏，加上地下室防水工程是一项系统性工程，涉及设计、施工、材料选择等诸多方面因素，因此造成了地下室结构设计难点繁多。
2工程概况某商业楼，总建筑面积近9800m2。
地下l层2628m2，深4．3m。
地上2层裙房，高7．80m。
裙房上共有3幢塔楼，l幢l0层酒店，高36．6m；2幢8层商住楼，高29．2m。
各楼层主要功能如下：地下一层为停车库和设备用房，层高4．3m。
地上一层为大堂，商业和部分管理用房，层高4．2m。
二层为商务、商业用房，层高3．6m。
三至十层为酒店用房，层高3．6m。
商住楼三至八层为高档商住楼，层高3．6m。
本工程全部采用现浇钢筋混凝土结构。
3地基与基础设计地质勘探表明，本场地地基稳定性较好，场地土属Ⅱ类，上部为中软土，基岩花岗岩，强风化岩层厚度2．8~3．8m，中风化岩层厚1．1~0．9m，微风化岩顶部埋深20．6~30．5m，岩层节理完整，胶结致密，坚硬，天然单轴抗压强度为28．8MPa．根据地质勘察报告分析研究，决定采用人工钻孔灌注桩，以微风化岩层作为桩端持力层。
由于塔楼与裙房的地上层数相差较大，要满足塔楼与裙房之间的差异沉降在规范要求的范围内，就必须根据本工程的特点选择结构方案，对于处理沉降差的方法本人总结目前有：“放”，“抗”，“调”三种方法，当房屋荷载明显不同时，可能导致房屋产生过大的不均匀沉降，会将基础，地面，墙面，屋面拉裂，这种情况下应设置沉降缝自基础到屋顶将整个房屋分开，让各部分自由沉降互不影响，这种方法称为“放”，是一种传统的有效方法，此法在结构，建筑和施工上都较为复杂，而且在高层建筑中往往有地下室渗水现象，而采用刚性很大的基础，利用本身的刚度来抵抗沉降差，而不设缝，这种方法称为“抗”，此方法材料消耗较多，不经济，只宜在一定的情况下使用，而在符合下列条件之一时，可用“调”的方法，不设沉降缝1．采用桩基，桩支承在基岩上．或采取减少沉降的有效措施并经计算，沉降差在允许范围内。
(专家论证版本)地下室顶板回顶方案(改2014-3-15)**·**工程地下室加固编制：审核：批准：成都华阳建筑股份有限公司**·**工程工程项目部编制2014-3-15目录1编制说明及依据 (1)1.1编制说明 (1)1.2编制依据 (1)2工程概况 (2)2.1工程简介 (2)2.2临时施工道路布置原则 (2)2.3荷载概况 (2)3施工准备 (3)3.1材料准备 (3)4加固支撑体系设计 (4)4.1板下支撑体系设计 (4)4.2梁下支撑体系 (5)5支撑体系施工工艺及施工方法 (5)5.1支撑体系施工方法 (5)6支撑架搭设质量要求 (5)7安全文明施工措施 (8)8、计算书 (9)附图：1.道路在结构图中布置图2. 道路平面布置图3.道路加固及做法详图1编制说明及依据1.1编制说明本工程现地下室结构已完成后，各幢单体主体施工中，即将介入砖砌体施工，并将于主体施工结束前介入内墙抹灰等施工。
因本工程特点及现场场地限制，中庭面积较大，塔吊覆盖有限，且主体结构、砌体、装饰等各工序交叉施工，同时须进材料较多，本工程建设方再1#楼于5#楼之间提供一个出入口，由于文明施工需求此入口将主要用于人员及混凝土材料出入口，因此1#楼于2#楼之间的新出入口势必成为砌体，小型构件混凝土等各种材料的主入口，亦因中庭面积较大，所需要的材料势必直接运至地下室顶板上限量堆载。
根据现场施工实际要求，在设计消防车道或消防登高场所内设置临时道路，位置详附图。
考虑结构安全，对作为施工道路部分的顶板进行加固，加固采用钢管扣件脚手架支撑。
为保证施工顺利进行，现对其支撑体系布置、施工工艺以及施工质量安全措施方面加以阐述，特编制此加固专项施工方案。
1.2编制依据1、**·**工程相关施工图纸及设计变更；2、**·**工程施工组织设计；3、成都市有关文件和规定；4、建筑工程施工质量验收统一标准；5、《混凝土结构工程施工质量验收规范》（GB50204-2002，2011版）；6、《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2011）；7、《建筑施工模板安全技术规范》（JGJ 162-2008）；8、《建筑结构荷载规范》（GB50009-2012）；9、《建筑施工安全检查标准》（JGJ59-2011）；10、《建筑工程模板施工手册》中国建筑工业出版社（第二版）；11、《建筑施工手册》（第四版）；2工程概况2.1工程简介工程名称：**·**工程工程建筑面积123743.08m2,地下两层，地上11-18层。
20108建筑在进行结构分析计算之前必须首先确定结构嵌固端的所在位置,所谓嵌固部位也就是预期塑性铰出现的部位,确定嵌固部位可通过刚度和承载力调整迫使塑性铰在预期部位出现。
而嵌固端的选取却面临着各种不同情况,如不设地下室但基础埋深较大;设有地下室但其层数或多或少,且基础形式不同等。
根据以上情况正确选取其结构嵌固端, 是建筑结构计算模式中的一个重要假定,它不仅关系到结构中某些构件内力分配的准确性,而且还影响结构产生侧移的真实性,以及结构局部的经济性,本文主要是针对综合管理办公大楼工程的一层地下室不作为嵌固端的确定进行讨论,并由此引伸出若干相关的技术问题。
1工程概况本工程位于深圳宝安沙井的安托山综合管理办公大楼,本文主要是讨论该工程的一层地下室不作为嵌固端的问题,根据使用功能,一层板面高出地面 1.5米,是半地下室,层高限制部分选用无梁楼盖。
下图是安托山酒店的整体效果图和一层总平面图。
图 1安托山酒店效果图图 2酒店一层地下室平面图2结构嵌固端的条件2.1单层地下室建筑单层地下室建筑宜将基础底板作为结构嵌固部位,这样可以充分利用基础的“ 无限刚” 的假定,也为首层楼面的灵活选型创造条件:即使是首层楼面留有大洞口。
或选用无梁楼盖结构,都不会影响结构计算的准确性,本文所引用的工程,计算时地下室外墙按梁输入,回填土对地下室约束相对刚度比为 3,半刚,使程序将结构在基础底板处嵌固。
2.2地下室顶板作为建筑上部结构嵌固端的条件及技术措施根据《高规》第5.3.7条规定:建筑结构计算中,当地下室顶板作为上部结构嵌固部位时,地下室的楼层侧向刚度不应小于相邻结构楼层侧向刚度的 2倍。
规范要求,地下室的侧向刚度不应小于相应塔楼侧向刚度的 2倍, 但实际上地下室的侧向刚度与塔楼的侧向刚度是不连续的,至少很大部分是不连续的,这主要体现在以下几个方面:a 地下室往往有较厚的侧壁和地下水池、人防墙体等混凝土墙,从而大大增加了地下室的侧向刚度,但这些构件与上部结构是不连续的,分布也是不均匀的。
