PMC-550J低压电动机保护控制器用户说明书_V2.7

电动机保护器说明书电动机保护器说明书1.概述微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。

除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

符合标准：GB3836.3-2000、GB14048.4-2003、IEC2552.特点●“tE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）●交流采样，测量A、B、C三相电流及控制回路电压●现场显示电动机运行状态，保存三次电动机故障跳闸记录●一路保护输出，一路自定义继电器输出，一路4~20mA电流输出或RS485接口●高清晰度宽温液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示●三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍●采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定●采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元●一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等3.主要功能保护功能：过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护测量功能：三相电流、控制回路电压的测量和显示通用功能：增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用通信功能：通过本保护器的RS485接口与上层系统通信。

总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。

一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。

电流输出：4～20mA电流输出，20mA对应的电流值可设。

4.型号说明微机电动机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。

PMC-550M低压电动机保护控制器用户说明书（版权所有，翻版必究）危险和警告本装置只能由电气专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。

触电、燃烧或爆炸的危险装置只能由取得资格的电气工作人员才能进行安装和维护。

更换装置前，应注意断开交流电压输入和装置电源，注意电流传感器的二次绕组不可短路。

要用一个合适的电压检测装置来确认电压已切断。

在将装置通电前，应将所有的机械部件，盖子和端子等恢复原位。

装置在使用中应施加正确的电压。

不注意这些预防措施可能会引起严重伤害。

本装置设置缺省密码：0000。

本说明书版权属深圳市中电电力技术股份有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。

深圳市中电电力技术股份有限公司保留所有版权。

我们已经检查了本手册关于描述硬件和软件保持一致的内容。

由于不可能完全消除差错，所以我们不能保证完全的一致。

本手册中的数据将定期审核，并在新一版的文件中做必要的修改，欢迎提出修改建议。

以后版本中的变动不再另行通知。

目录1装置简介 (1)1.1 概述 (1)1.2 产品特点 (1)2技术指标 (2)2.1 环境条件 (2)2.2 额定参数 (2)2.3 测量精度 (3)2.4 保护定值误差 (4)2.5 电气绝缘性能 (4)2.6 机械性能 (4)2.7 电磁兼容性能 (4)3功能介绍 (5)3.1 保护功能 (5)3.1.1 起动超时保护 (6)3.1.2 反时限过载保护 (6)3.1.3 反时限tE保护 (7)3.1.4 阻塞保护 (8)3.1.5 接地保护 (9)3.1.6 断相保护 (9)3.1.7 （电流）不平衡保护 (9)3.1.8 欠功率保护 (10)3.1.9 工艺联锁保护（外部故障） (10)3.1.10 短路保护 (11)3.1.11 过负荷保护 (11)3.1.12 欠载保护 (11)3.1.13 合闸异常保护 (12)3.1.14 接触器保护 (12)3.1.15 紧急停车告警 (13)3.1.16 剩余电流保护 (13)3.1.17 出口配置 (14)3.2 控制功能 (14)3.2.1 欠压(失压)重起动功能 (14)3.2.2 电动机控制权限 (15)3.3 起动控制 (15)3.3.1 直接起动控制 (15)3.3.2 降压起动控制 (16)3.4 电动机运行状态监测 (16)3.5 电动机运行维护管理 (17)3.6 模拟量输出功能 (17)3.7 测量功能 (17)3.8 装置自检功能 (17)3.9 通信功能 (17)3.10 在线升级功能 (17)4 操作使用 (18)4.1 按键功能说明 (18)4.2 指示灯说明 (19)4.3 菜单结构 (19)4.4 显示界面介绍 (20)4.4.1 测量数据 (20)4.4.2 DIDO状态 (21)4.4.3 参数设置 (21)4.4.4 定值清单 (25)4.4.5 事件记录 (32)4.4.6 自检信息 (32)4.4.7 统计信息 (33)4.4.8 装置维护 (33)4.4.9 装置信息 (34)5 安装与接线 (35)5.1 整机安装 (35)5.1.1 机械尺寸图 (35)5.1.2 安装示意图 (35)5.1.3 安装注意事项 (36)5.1.4 MTA外置穿芯式电流传感器 (36)5.1.5 剩余电流互感器 (38)5.2 装置端子说明 (39)5.2.1 装置背板端子图 (39)5.2.2 端子说明 (40)5.3 端子接线 (41)5.3.1 工作电源接线 (41)5.3.2 接地线连接 (41)5.3.3 电压电流输入接线 (41)5.3.4 开关量输入接线 (42)5.3.7 通信接线 (42)5.4 装置故障分析 (43)5.5 保护控制功能使用说明 (44)5.5.1 保护控制参数设置 (44)5.5.2 过载保护动作特性速查 (44)5.5.3 电动机额定电流速查 (45)6典型接线图 (46)6.1 直接起动接线原理图 (46)6.2 星三角降压起动接线原理图 (47)6.3 自耦变压器降压起动接线原理图 (48)6.4 电抗器降压起动接线原理图 (49)6.5 双向控制接线原理图 (50)7售后服务承诺 (51)7.1 新装置质量保证 (51)7.2 装置升级 (51)7.3 装置质保限制 (51)1 装置简介1.1 概述深圳市中电电力技术股份有限公司专注于工业用户电力自动化，为满足用户对低压电动机保护、测量和控制的需求，开发出适合国内用户的PMC-550系列低压电动机保护控制器。

保护控制器操作使⽤⽅法（精）六、保护控制器操作使⽤⽅法1．⾯板及按键说明 1.1显⽰窗第⼀显⽰窗在参数设定状态下显⽰设定参数；第⼆、第三、第四显⽰窗在运⾏状态下分别显⽰三相电流和三相电压。

1.2指⽰灯⼋个指⽰灯，指⽰电机故障停⽌原因：启动失败、短路堵转、缺相、三相不平衡、定/反时限、接地、⽋过压、1.3按键设置键：在测量（运⾏）状态下，按住2秒钟以上不松开则进⼊设置状态。

在设置状态下，显⽰参数符号时，按住2秒钟以上不松开进⼊下⼀组参数或返回测量状态。

左键：在测量状态下切换显⽰电流、电压。

在设置状态下，⽤于调出原有参数或移动修改位。

确认键、复位键：在测量状态下作为故障恢复键使⽤。

在设置状态下，⽤于存⼊修改好的参数值。

增加键：在设置状态下，⽤于增加参数数值或改变设置类型。

减少键：在设置状态下，⽤于减少参数数值或改变设置类型。

1.4参数设置说明仪表的参数被分为六组，⼆、三、四、五、六组参数受密码控制，未设置密码时不能进⼊。

进⼊设置状态后，若1分钟以上不进⾏按键操作，仪表将⾃动退出设置状态。

1.5参数设置⽅法①设置键，不松开，直到显⽰0A 。

②按键进⼊修改状态，在、键的配合下将数值修改为1111 ③按键，完成密码设置。

④按住设置键，不松开，顺序进⼊下⼀组参数，仪表显⽰每组第⼀个参数的符号。

⑤进⼊需要设置参数所在的组，按键顺序循环选择本组需设置的参数。

⑥按键调出当前参数的原设定值，闪烁位为修改位。

⑦通过键移动修改位、增值、键减值，将参数修改为需要的值。

* 以符号形式表⽰参数值的参数，在修改时，闪烁位应处于末位。

⑧按键存⼊修改好的参数，并转⼊下⼀参数。

⑨重复⑤-⑧步，可设置本组的其他参数：在显⽰参数符号时，按住设置键不松开，直到退出参数的设置状态。

七、参数⼀览表该表列出了仪表的基本参数。

出⼚设定参数只是参考值，⽤户可以根据电机情况进⾏修改。

在出⼚设定⼀栏有“****”号的参数，⽤户必须设定。

⼋．仪表（参数）使⽤说明参数⼀览表说明：注1：电流互感器的选择：建议⼀次电流按电机额定电流的8倍以上选择变⽐，这样有利于保证互感器和仪表的过载能⼒注2：调校：调校可以减少由于互感器、引线等引起误差，提⾼系统的测量精度。

PMC-550M低压电动机保护控制器⽤户⼿册V1.520180209PMC-550M低压电动机保护控制器⽤户⼿册（V1.5）深圳市中电电⼒技术有限公司本说明书版权属深圳市中电电⼒技术有限公司所有，未经书⾯许可，不得复制，传播或使⽤本⽂件及其内容，违犯者将要对损坏负责。

深圳市中电电⼒技术有限公司保留所有版权。

我们已经检查了本⼿册关于描述硬件和软件保持⼀致的内容，由于不可能完全消除差错，本⼿册中的数据将定期审核，欢迎提出修改建议，以后版本如有变动，恕不另⾏通知。

⽬录1 装置简介 (1)1.1 概述 (1)1.2 产品特点 (1)2 技术指标 (2)2.1 环境条件 (2)2.2 额定参数 (3)2.3 测量范围及准确度 (4)2.4 保护定值误差 (4)2.5 保护参数表 (5)2.6 电⽓绝缘性能 (6)2.7 机械性能 (7)2.8 电磁兼容性能 (7)3 功能说明 (8)3.1 保护功能 (8)3.1.1 ........................... 起动超时保护9 3.1.2 ............................... 堵转保护9 3.1.3 ......................... 反时限过热保护103.1.4 ............................ TE时间保护113.1.5 ......................... 电流不平衡保护123.1.6 ............................... 缺相保护133.1.7 ............................. ⽋功率保护133.1.8 ........................... ⼯艺联锁保护133.1.9 ....................... 定时限过电流保护133.1.10短路保护 (14)3.1.11 .............................. 接地保护143.1.12剩余电流保护 (14)3.1.13接触器分断能⼒保护 (14)3.1.14联动出⼝ (15)3.2 失压再起动功能 (15)3.3 降压起动控制 (16)3.4 正反转控制功能 (16)3.5 直接起动控制功能 (17)3.6 AO输出功能 (17)3.7 装置⾃检功能 (17)3.8 电动机维护管理功能 (18)3.9 测量功能 (18)3.10 开⼊/开出功能 (18)3.11 通信功能 (20)3.12 电动机控制权限 (20)4 典型接线 (21)5 安装和使⽤ (23)5.1 安装 (23)5.1.1 ................................... 环境235.1.2 ............................... 安装尺⼨235.2 端⼦接线 (28)5.2.1 ............................... ⼯作电源295.2.2 ........................... 接地线的连接295.2.3 ....................... 电压电流输⼊接线29 5.3 按键操作 (30)5.4 指⽰灯 (31)5.5 显⽰内容说明 (31)5.5.1 ........................... 段码显⽰说明315.5.2 ........................... 中⽂显⽰说明425.6 保护功能使⽤说明 (51)5.6.1 ........................... 保护参数整定515.6.2 ................. 反时限保护动作特性速查52 5.6.3 ..................... 电动机额定电流速查535.7 装置故障分析 (53)6 订货需知 (54)6.1 装置订货参数选择 (54)6.2 售后服务承诺 (55)6.2.1 ............................... 质量保证556.2.2 ............................... 软件升级566.2.3 ............................... 质保限制567 ⼿册变更记录 (58)1装置简介1.1概述PMC-550M低压电动机保护控制器是在吸收国内外先进技术的基础上⾃主研发的电动机保护控制装置。

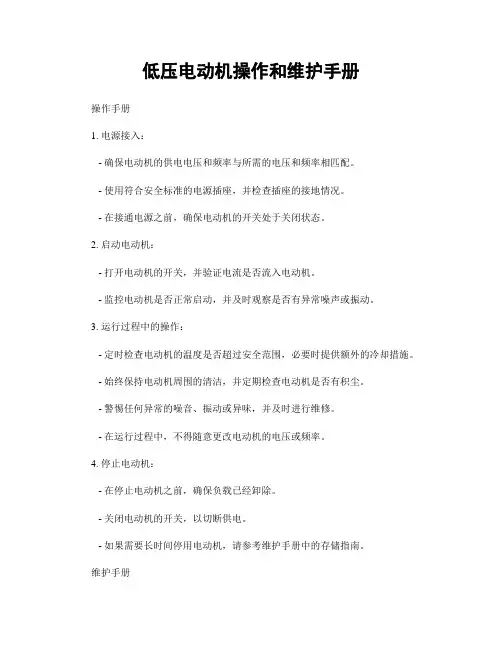

低压电动机操作和维护手册操作手册1. 电源接入：- 确保电动机的供电电压和频率与所需的电压和频率相匹配。

- 使用符合安全标准的电源插座，并检查插座的接地情况。

- 在接通电源之前，确保电动机的开关处于关闭状态。

2. 启动电动机：- 打开电动机的开关，并验证电流是否流入电动机。

- 监控电动机是否正常启动，并及时观察是否有异常噪声或振动。

3. 运行过程中的操作：- 定时检查电动机的温度是否超过安全范围，必要时提供额外的冷却措施。

- 始终保持电动机周围的清洁，并定期检查电动机是否有积尘。

- 警惕任何异常的噪音、振动或异味，并及时进行维修。

- 在运行过程中，不得随意更改电动机的电压或频率。

4. 停止电动机：- 在停止电动机之前，确保负载已经卸除。

- 关闭电动机的开关，以切断供电。

- 如果需要长时间停用电动机，请参考维护手册中的存储指南。

维护手册1. 清洁和润滑：- 定期清洁电动机外壳，使用清洁剂和软布擦拭，切勿使用腐蚀性物质。

- 检查电动机轴承并清洁其表面，再适量涂抹适合的润滑油。

- 检查电动机的风扇叶片是否干净，如果有积尘，请使用压缩空气进行清理。

2. 定期维护：- 检查电动机的电线是否磨损或破裂，并及时更换。

- 检查电动机的电气连接，确保紧固良好。

- 检查电动机的轴承和密封件，并根据需要进行维修或更换。

3. 安全注意事项：- 在维护电动机之前，确保电源已经切断，并将开关锁定。

- 使用符合安全标准的工具和设备进行维护操作。

- 遵循所有相关的安全规定和操作程序。

请按照上述操作手册和维护手册对低压电动机进行操作和维护。

这样可以确保电动机的正常运行和延长其使用寿命。

如果遇到任何问题，请咨询专业技术人员或联系供应商进行支持和维修。
