加法器与减法器

减法器、加法器、倍乘器、反相器、积分器、微分器的运算特点1. 引言1.1 概述减法器、加法器、倍乘器、反相器、积分器和微分器是数字电路中常用的基本运算单元。

它们在各种电子设备和系统中扮演着重要的角色。

这些运算特点的详细了解对于理解数字电路的工作原理以及设计和应用具有重要意义。

1.2 文章结构本文将从六个方面详细介绍减法器、加法器、倍乘器、反相器、积分器和微分器的运算特点。

首先，我们将介绍每个运算特点的原理，包括其工作原理和数学模型。

然后，我们将讨论它们各自的功能与用途，以及它们在不同领域中的实际应用案例。

最后，我们将进行对比分析，并展望未来关于这些运算特点的发展方向。

1.3 目的本文旨在全面介绍减法器、加法器、倍乘器、反相器、积分器和微分器的运算特点，并探讨它们在实际应用中起到的作用。

通过深入了解这些运算特点，读者可以更好地理解数字电路的基础知识，并能够灵活运用它们进行信息处理和信号处理。

此外，本文还将展望这些运算特点未来的发展方向，为读者提供了进一步研究和应用的参考依据。

2. 减法器的运算特点减法器是一种常见的数字电路，用于实现数字信号的减法运算。

本节将首先介绍减法器的基本原理，包括其电路结构和工作方式。

然后，我们将详细讨论减法器的功能与用途，以及在实际中广泛应用的案例。

2.1 原理介绍减法器是由数个逻辑门组成的电路，在输入端接收两个二进制数作为操作数，并输出它们的差值。

它采用补码运算进行计算，通过对被减数取反并加上减数进行补码相加来得到结果。

通常使用二进制加法器结构实现。

2.2 功能与用途减法器主要功能是进行数字信号的减法运算。

在数字电子领域中，大量应用了减法器来实现不同功能模块——如比较、编码、解码、数据处理和控制等，在计算机系统、通信设备、图像处理和音频处理等领域有着广泛应用。

2.3 实际应用案例减法器在很多领域中都有实际应用。

例如，在计算机的算术逻辑单元(ALU)中，减法器用于进行整数和浮点数的减法计算。

实验一四位加法器和减法器设计一、实验背景在数字电路设计中，常常需要使用加法器和减法器来实现数字的加法和减法运算。

本实验的目的是设计一个四位加法器和一个四位减法器，将数字电路理论知识应用到实际电路设计中。

二、实验目的1.理解加法器和减法器的基本原理；2.掌握数字电路的设计方法；3.通过实验验证设计的正确性和可行性。

三、实验原理1.加法器原理加法器是一种能对两个二进制数进行相加运算的数字电路。

常用的加法器有半加法器、全加法器等。

其中，半加法器能够对两个1位二进制数进行相加运算，全加法器能对两个1位二进制数及一个进位进行相加运算。

2.减法器原理减法器是一种能对两个二进制数进行相减运算的数字电路。

减法器可以通过使用补码的方式进行实现。

四、实验设备和材料1.实验平台：数字电路实验箱；2.实验元件：逻辑门IC芯片、电路连接线等。

1.设计四位加法器电路：a.首先，设计并连接四个1位全加法器。

将输入端A、B和上一个全加法器的进位连线，将输出端S和进位连线，其中S为本全加法器的输出，进位作为下一个全加法器的输入。

b.最后一个全加法器的输出即为四位加法器的输出结果。

2.设计四位减法器电路：a.首先，将被减数输入端A和减数输入端B分别与减法器的输入端连接。

b.接下来，使用非门将减数B的每一位取反。

c.然后，将取反后的减数与被减数相加，得到相加结果。

d.最后，将相加结果输入到四位加法器电路中，即可得到减法结果。

六、实验验证2.搭建四位减法器电路，并输入A=1100、B=1010进行验证。

验证结果应为A-B=010。

七、误差分析及改进方法1.设计电路时要注意连接线的长度和接触的质量，以保证电路的正常运行。

2.如果电路不能正常工作，可以仔细检查电路连接是否正确，逐个排查错误并改正。

通过设计、搭建和验证的四位加法器和减法器电路，可以实现对二进制数的加法和减法运算。

九、实验心得通过本次实验，我深入了解了加法器和减法器的原理和实现方法。

加法器与减法器电路的设计与分析在数字电路设计中，加法器和减法器是最基本的运算器件之一。

它们能够对数字信号进行加法和减法运算，广泛应用于计算机及其他数字系统中。

本文将介绍加法器和减法器电路的设计原理和分析方法。

一、加法器电路的设计与分析加法器是实现数字信号加法运算的电路。

常见的加法器包括半加器、全加器和多位加法器。

这里我们介绍一种基于全加器的4位加法器电路设计。

1. 设计思路我们的目标是设计一个能够对4位二进制数进行加法运算的加法器电路。

首先，我们需要明确加法器的输入和输出。

对于4位加法器而言，它的输入包括两个4位的二进制数A和B，以及一个来自上一位的进位信号Cin。

输出则为一个4位的二进制数S，以及一个来自最高位的进位信号Cout。

2. 电路设计基于全加器的4位加法器电路可以通过级联多个全加器来实现。

我们首先设计一个全加器的电路，再将多个全加器连接起来。

全加器的电路如下：（图片）其中，输入信号为A、B和Cin，输出信号为S和Cout。

全加器的设计比较复杂，这里为了简化，我们采用了基于门电路的实现。

实际应用中，可以使用集成电路中已经实现好的全加器。

在连接多个全加器时，需要将进位信号Cout从低位传递到高位，以实现多位加法运算。

最高位的进位信号Cout则作为加法器的输出之一。

3. 电路分析通过对加法器电路的分析，我们可以得到以下结论：- 当输入的两个二进制数A和B的每一位都为0时，加法器的输出S为0，并且进位信号Cout为0。

- 当输入的两个二进制数A和B的每一位都为1时，加法器的输出S为0，并且进位信号Cout为1。

- 当输入的两个二进制数A和B的每一位有一个为1时，加法器的输出S为1，并且进位信号Cout为0。

- 当输入的两个二进制数A和B的每一位都为1，并且进位信号Cin 为1时，加法器的输出S为1，并且进位信号Cout为1。

二、减法器电路的设计与分析减法器是实现数字信号减法运算的电路。

常见的减法器包括半减器、全减器和多位减法器。

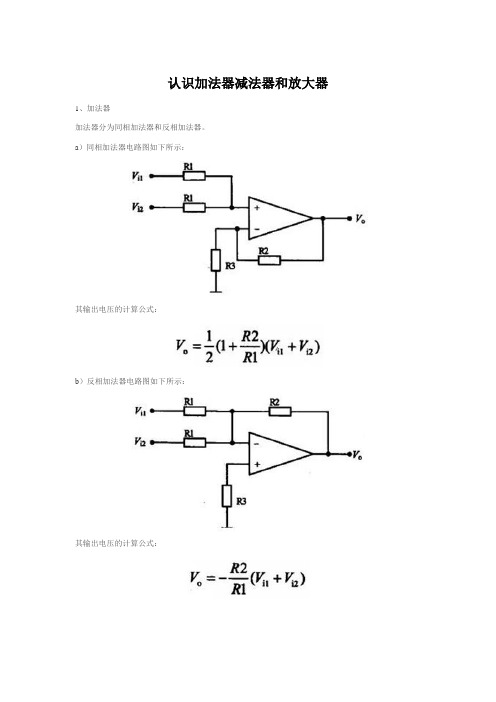

认识加法器减法器和放大器1、加法器
加法器分为同相加法器和反相加法器。

a）同相加法器电路图如下所示：
其输出电压的计算公式：
b）反相加法器电路图如下所示：
其输出电压的计算公式：
2、减法器
减法器有两种：一种是先对输入信号实现反相，然后再做加法运算；另一种是直接利用差分电路实现a）输入信号实现反相实现减法器
b）差分电路实现减法器
其计算输出电压的公式如下：
3、放大器
放大器又分为同相放大器、反相放大器和差分放大器。

a）同相放大器
其电路图如下：
其输出计算公式如下：
b）反相放大器
其电路图如下：
其输出计算公式如下：
c）差分放大器
差分放大器又分为单运差分放大器和三运差分放大器。

1、单运差分放大器
其电路图如下：
其输出计算公式如下：
2、三运差分放大器
其电路图如下：
其输出计算公式如下：
备注：以上我们可以设置平衡电阻的阻值为10KΩ。

平衡电阻就是诸如加法器电路中的R3电阻。

cpu中用来对数据进行各种算术运算和逻辑运算的部件CPU是计算机的核心部件，它负责执行各种算术运算和逻辑运算，以处理和执行计算机程序中的指令。

CPU中的运算部件是实现这些功能的关键部分。

一、算术运算部件CPU中的算术运算部件主要负责执行加、减、乘、除等算术运算。

这些运算在计算机程序中非常常见，例如在处理数值数据、进行数学计算或执行科学计算时。

1. 加法器：加法器是CPU中最基本的算术运算部件，用于执行加法运算。

它接收两个操作数，并将它们相加，生成结果。

加法器在CPU中通常是多位的，可以处理不同长度的数据。

2. 减法器：减法器与加法器类似，用于执行减法运算。

它接收两个操作数，并将它们相减，生成结果。

3. 乘法器：乘法器用于执行乘法运算。

它接收两个操作数，并将它们相乘，生成结果。

乘法器在CPU中通常是多位的，可以处理不同长度的数据。

4. 除法器：除法器用于执行除法运算。

它接收两个操作数，其中一个作为被除数，另一个作为除数，生成商和余数。

除法器在CPU中通常是多位的，可以处理不同长度的数据。

二、逻辑运算部件CPU中的逻辑运算部件主要负责执行逻辑运算，如与、或、非等。

这些运算在计算机程序中也非常常见，例如在处理布尔逻辑、条件判断或控制流程时。

1. 逻辑与门：逻辑与门用于执行逻辑与运算。

它接收两个操作数，只有当两个操作数都为真时，结果才为真。

2. 逻辑或门：逻辑或门用于执行逻辑或运算。

它接收两个操作数，只要其中一个操作数为真，结果就为真。

3. 逻辑非门：逻辑非门用于执行逻辑非运算。

它接收一个操作数，并对其取反。

如果操作数为真，结果为假；如果操作数为假，结果为真。

除了以上介绍的算术运算和逻辑运算部件外，CPU中还可能包含其他类型的运算部件，如移位器、比较器等，以满足不同的计算需求。

三、总结CPU中的运算部件是实现计算机程序中各种算术和逻辑运算的关键部分。

这些部件通过精心的设计和优化，使得CPU能够高效地完成各种复杂的计算任务。

串行行波进位补码加减法电路串行行波进位补码加减法电路是一种常用于计算机中的数字逻辑电路，用于实现二进制数的加法和减法运算。

在计算机中，所有的数字都是以二进制形式进行表示的。

为了能够对二进制数进行加法和减法运算，需要使用补码表示法。

补码是一种将负数转化为二进制表示的方法，它可以简化数字的运算过程。

串行行波进位补码加减法电路主要由以下几个部分组成：1.输入端：用于输入待计算的两个二进制数。

2.补码生成器：用于将输入的负数转换为补码表示。

3.加法器/减法器：用于执行加法和减法运算。

4.进位生成器：用于生成进位信号。

5.输出端：用于输出计算结果。

补码生成器是串行行波进位补码加减法电路的核心部分，它用于将负数转换为补码表示。

补码生成器的基本原理是通过给定的数字的位数和进位信号将输入的负数进行转换。

具体的转换方式与计算机的架构有关，比较常用的有一补数和二补数。

在一补数表示法中，负数的补码是通过将其绝对值的二进制表示取反再加1得到的。

例如，-5的一补数表示为11111101。

在二补数表示法中，负数的补码是通过将其绝对值的二进制表示取反再加1得到的。

例如，-5的二补数表示为11111011。

加法器/减法器是串行行波进位补码加减法电路中的另一个重要组成部分，用于执行加法和减法运算。

加法器/减法器的原理是通过对两个输入数进行位运算，然后将结果相加或相减得到最终的运算结果。

进位生成器是串行行波进位补码加减法电路中的一个辅助部分，用于生成进位信号。

进位生成器通常使用逻辑门电路来实现，它根据输入的两个二进制数的位运算结果产生进位信号。

通过以上的各个部分的组合，串行行波进位补码加减法电路可以完成二进制数的加法和减法运算。

其基本原理是将输入的二进制数转化为补码表示，然后使用加法器/减法器执行运算，并通过进位生成器生成进位信号，最后将计算的结果输出。

串行行波进位补码加减法电路具有高速度和较低的成本等优点，因此在计算机中得到了广泛的应用。

加法器、减法器南京铁道职业技术学院创新电⼦培训项⽬：加法器⽼师：袁秀红姓名：⾼书杰⼆〇⼀三年三⽉⼆⼗五⽇⽬录⼀、实验⽬的 (3)⼆、实验设备 (3)三、实验原理 (3)1.加法电路 (3)(1) 反相加法电路 (3)(2) 同相加法电路 (5)2.差分放⼤电路 (6)四、实验过程 (7)1.双电源反相加法器电路 (7)(1) 双电源反相加法器直流测试电路 (7)(2) 双电源反相加法器交流测试电路 (16)(3) 双电源反相加法器动态范围测试 (22)2.单电源反相加法器电路 (29)3.双电源同相加法器电路 (29)(1) 双电源同相加法器直流测试电路 (29)(2) 双电源同相加法器交流测试电路 (37)4.单电源同相加法器电路 (42)5.双电源差分放⼤器电路 (43)(1)双电源差分放⼤器直流测试电路 (43)(2)双电源差分放⼤器交流测试电路 (50)6.单电源差分放⼤器电路 (56)五、实验结果 (57)六、实验⼼得 (57)加法器⼀、实验⽬的1.掌握运算放⼤器线性电路的设计⽅法。

2.熟悉掌握Multisim 软件对运算放⼤器进⾏仿真的⽤法及仿真分析的⽅法。

3.能正确判断和分析电路在仿真中的故障并正确解决。

4.理解运算放⼤器的⼯作原理。

⼆、实验设备表1序号设备、材料数量备注 1 计算机1台 2 Multisim 软件1套三、实验原理１.加法电路（1）反相加法电路反相加法器电路是根据“虚断”和“虚短”的概念，运⽤节点电流法推导⽽出。

由“虚断”可得n i f i i i i i +++== 21；再根据“虚短”可得111R u i i =，222R u i i =，…，nin n R u i =； )(2211nin i i f f f o R uR u R u R i R u +++-=-= 。

图1 反相加法运算电路R为平衡电阻，阻值为输⼊端所有电阻的反相加法电路亦可以由叠加原理进⾏推导，4并联值。

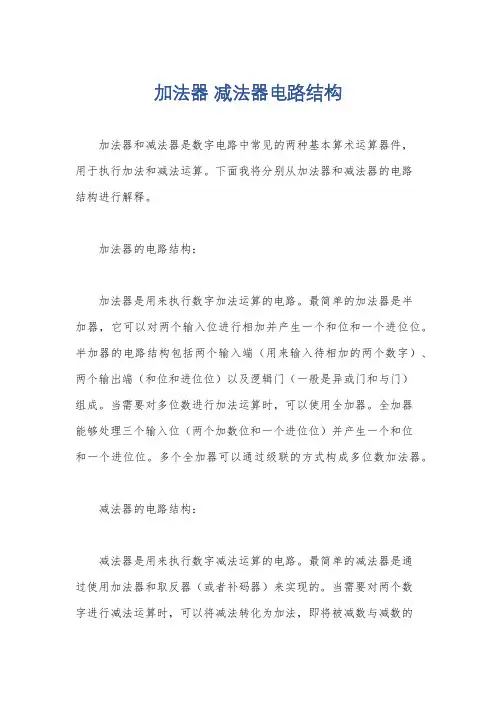

加法器减法器电路结构
加法器和减法器是数字电路中常见的两种基本算术运算器件，
用于执行加法和减法运算。

下面我将分别从加法器和减法器的电路
结构进行解释。

加法器的电路结构：
加法器是用来执行数字加法运算的电路。

最简单的加法器是半
加器，它可以对两个输入位进行相加并产生一个和位和一个进位位。

半加器的电路结构包括两个输入端（用来输入待相加的两个数字）、两个输出端（和位和进位位）以及逻辑门（一般是异或门和与门）
组成。

当需要对多位数进行加法运算时，可以使用全加器。

全加器
能够处理三个输入位（两个加数位和一个进位位）并产生一个和位
和一个进位位。

多个全加器可以通过级联的方式构成多位数加法器。

减法器的电路结构：
减法器是用来执行数字减法运算的电路。

最简单的减法器是通
过使用加法器和取反器（或者补码器）来实现的。

当需要对两个数
字进行减法运算时，可以将减法转化为加法，即将被减数与减数的
补码相加。

这样就可以利用加法器的电路结构来实现减法运算。

另外，也可以使用专门设计的减法器电路来执行减法运算，这种减法器包括多个输入端和输出端，并且内部结构复杂一些，可以直接对两个数字进行减法运算。

总结：
加法器和减法器是数字电路中常见的基本算术运算器件，它们的电路结构可以根据具体的需求和设计来进行不同的实现。

从最简单的半加器和全加器到复杂的多位数加法器和减法器，它们都在数字系统中扮演着重要的角色。

设计和实现高效的加法器和减法器电路对于数字系统的性能和功能至关重要。

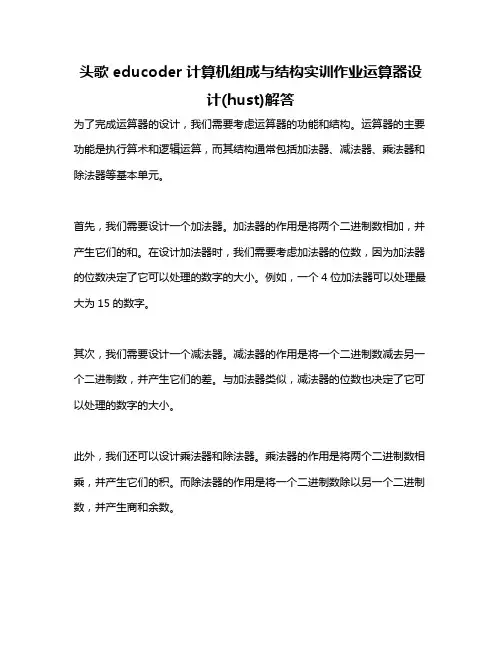

头歌educoder计算机组成与结构实训作业运算器设
计(hust)解答
为了完成运算器的设计，我们需要考虑运算器的功能和结构。

运算器的主要功能是执行算术和逻辑运算，而其结构通常包括加法器、减法器、乘法器和除法器等基本单元。

首先，我们需要设计一个加法器。

加法器的作用是将两个二进制数相加，并产生它们的和。

在设计加法器时，我们需要考虑加法器的位数，因为加法器的位数决定了它可以处理的数字的大小。

例如，一个4位加法器可以处理最大为15的数字。

其次，我们需要设计一个减法器。

减法器的作用是将一个二进制数减去另一个二进制数，并产生它们的差。

与加法器类似，减法器的位数也决定了它可以处理的数字的大小。

此外，我们还可以设计乘法器和除法器。

乘法器的作用是将两个二进制数相乘，并产生它们的积。

而除法器的作用是将一个二进制数除以另一个二进制数，并产生商和余数。

最后，我们可以将上述基本单元组合在一起，形成一个完整的运算器。

运算器可以接收输入的算术和逻辑运算指令，并调用相应的基本单元来完成运算。

需要注意的是，在实际的计算机组成与结构中，运算器的设计需要考虑许多其他因素，例如功耗、速度、可靠性等。

因此，在实际应用中，需要根据具体需求和约束条件来选择合适的运算器设计方案。

② 全加器（FA） 1位全加器真值表
输入
输出
Ai Bi Ci Si Ci+1 00000
00110
01010
01101
10010
10101
11001
11111
按照真值表可写出FA逻辑方程：
依照真值表，通过离散数学相关知识得到 描述其逻辑关系的1位全加器逻辑方程：
S A B C i
基本的加法/减法器

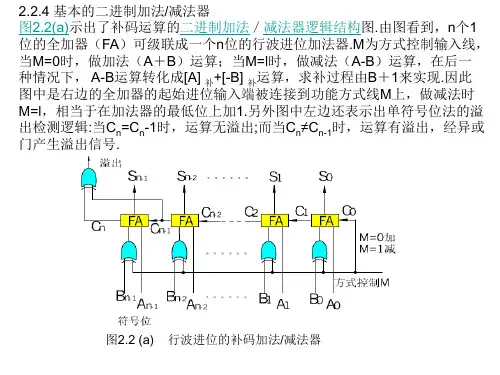

2.2.4基本的加法/减法器
基本的加法/减法器
• 半加器 Hi＝Ai ⊕ Bi 不考虑进位
• 全加器 考虑低位进位Ci-1和向高位的进位Ci
各种逻辑门的图形符号
加法器
① 半加器——不考虑进位
YH
H n X n Yn X n Y n X n Yn
加法器
将若干个1位FA全加器串连即可实现N位行 波进位加法/减法器。
行（xing）波进位：
• 串行进位，高位的运算要等待低位的进位传到 才能执行，区别于并行进位或超前进位。
对行波进位加法/减法器的解读
1.行波进位加/减法器 n个1位的全加器(FA)可级联成一个n位
的行波进位加减器
2.M为方式控制输入线（控制进行加法，还 是减法运算）：
4. n位行波进位加法器的延迟时间ta的计算 当前位全加和Si必须等低位进位Ci-1来到
后才能进行，加法时间与位数有关。
定义T：单级逻辑电路的单位门延迟 3T:异或门的延迟时间
FA逻辑电路和框图
11位位补补码码运运算算的的加加法法减减法法器器FA
加法器开启之后经过3T：
• 确定了是加运算还是减运算
当M＝0时,作加法(A＋B)运算； 当M＝1时,作减法(A－B)运算；

B0y(v%s#oXlUiQfNbK8H5D2A+ x*u$qZnWkShPeMaJ7F4C 1z) w&t!pYmVj RgOcL9I6E3B0y( v% r#oXlTi QfNbK8G5D2A- x*u$qZnVkShPdMaJ7F4C 0z) w&s!pYmUjRfOc L9H6E3B+ y(u%r#oWlTiQeN bJ8G5D1A- x* t$qZnVkSgPdMaI7F4C0z) v&s!pXmUjRfOcK9H6E2B+ y( u%rZoWlThQeNbJ8G4D1A - w*t$qYnVjSgPdLaI7F3C0y) v&s#pXmUiRfOcK9H 5E2B+ x(u%r ZoWkT hQeMbJ8G4D 1z- w*t!qYnVjSgOdLaI6F3C0y) v%s #pXlUi RfNcK8H5E2A+ x(u$r ZnWkT hPeMbJ7G4C 1zw&t!qYmVjSgOdL9I6F3B0y)v% s#oXlU iQfNc K8H5D 2A+ x*u$rZnWkShPeMaJ7G4C1z) w&t!pYmVjRgOcL9I6E3B0y( v%r#oXl TiQfN bK8H5D2A- x* u$qZnWkShPdMaJ7F 4C1z) w&s!pYmUjRgOcL9H 6E3B+ y( v%r#oWlTi QeNbK8G5D1A- x*t$qZnVkSgPdMaI7F4C0z) w&s!pXmUj RfOcL9H6E2B+ y(u%r#oWl ThQeN bJ8G5D1A- w* t$qYnVkSg PdLaI7F3C0z) v&s#pXmUiRfOcK9H5E2B+ x( u%rZoW kThQeMbJ8G4D1A

详细描述
在模拟电子技术中，信号的乘法运算是一种重要的运算方式。通过将一个信号 与另一个信号对应时间点的值相乘，可以得到一个新的信号。这种运算在信号 处理中常用于调制和解调、放大和衰减等操作。
