直流大电流传感器

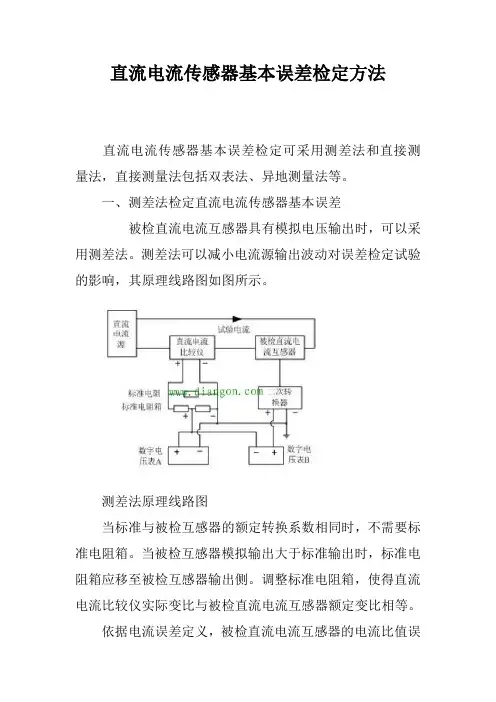

直流电流传感器基本误差检定方法直流电流传感器基本误差检定可采用测差法和直接测量法，直接测量法包括双表法、异地测量法等。

一、测差法检定直流电流传感器基本误差被检直流电流互感器具有模拟电压输出时，可以采用测差法。

测差法可以减小电流源输出波动对误差检定试验的影响，其原理线路图如图所示。

测差法原理线路图当标准与被检互感器的额定转换系数相同时，不需要标准电阻箱。

当被检互感器模拟输出大于标准输出时，标准电阻箱应移至被检互感器输出侧。

调整标准电阻箱，使得直流电流比较仪实际变比与被检直流电流互感器额定变比相等。

依据电流误差定义，被检直流电流互感器的电流比值误差表达式按下式计算：-----------------------1式中：Up——数字电压表A的示数，即标准输出；ΔU——数字电压表B的示数。

标准电阻箱引入的负载误差应小于被检直流电流互感器允许误差的1/10。

为降低电流源输出波动对试验的影响，可在每一个测量点读取3组数据，取平均值作为电流误差。

二、双表法检定直流电流传感器基本误差被检直流电流互感器具有模拟电压输出时，作为测差法的替代方案，可以采用双表法检定。

双表法检定具有模拟电压输出的直流电流互感器原理线路图如图3所示。

同步读取标准直流电流比较仪和被检直流电流互感器的输出Up 和Us。

推荐采用可编程仪器控制技术同步读取数字电压表A 和B的读数。

双表法检定模拟输出直流电流互感器原理图依据电流误差定义，电流比值误差表达式按式计算：-----------------------2式中：Krp——直流电流比较仪的变比；Kra——被检直流电流互感器的变比；Up——数字电压A的示数，即直流电流比较仪的二次输出电压；Us——数字电压表B的示数，即被检直流电流互感器的二次输出电压。

电子式互感器校验仪可以代替图2中的两块数字电压表，其包含的高精度模拟量采集卡可对标准直流电流比较仪和被检直流电流互感器的模拟输出进行同步采样。

三、电子式互感器校验仪检定具有数字输出直流电流互感器被检定直流电流互感器二次具有数字输出时，可以采用具有时钟同步功能的电子式互感器校验仪检定。

什么是电流传感器简介电流传感器是一种用于检测电路中直流或交流电流大小的传感器。

电流传感器可以分为传统电流传感器，磁电阻式电流传感器和霍尔效应电流传感器等多种类型，其中磁电阻式电流传感器和霍尔效应电流传感器应用最为广泛。

传统电流传感器通常采用互感式或霍尔式中间相连式结构，通过感应电路中电流大小来进行电流的检测。

其优点是设计简单、适用范围广、可靠性高等，但其输出信号较小，需要经过放大电路增强后才能得到有效的信号。

磁电阻式电流传感器的检测原理是基于磁电阻材料在磁场影响下电阻率变化的特性，因其输出信号较大而得到广泛应用。

霍尔效应电流传感器则利用霍尔元件的磁感应特性和霍尔效应电势随电流大小变化的特性进行电流检测，其输出信号为电压信号，应用范围也很广泛。

原理电流传感器的检测原理是基于电磁感应定律和霍尔效应的物理效应。

当电线中流过电流时，电线周围会产生磁场。

传统电流传感器利用互感和霍尔效应通过磁场的作用来检测电流大小。

磁电阻式电流传感器基于磁电阻材料在磁场影响下电阻率变化的特性来进行电流检测。

霍尔效应电流传感器则利用霍尔元件的磁感应特性和霍尔效应电势随电流大小变化的特性进行电流检测。

应用电流传感器的应用领域非常广泛。

在工业领域，电流传感器主要用于电机控制、电力监控、焊接、充电桩等领域。

在汽车电子技术领域，电流传感器也得到了广泛应用，可用于电池管理系统、发动机控制、传动系统等领域。

另外，在能源管理和新能源汽车领域，电流传感器也是不可或缺的重要组件，其用于充电桩、电池组管理、电动工具、太阳能电池组和风力发电机组等领域。

总结电流传感器是一种重要的电子元件，其应用领域非常广泛。

传统电流传感器、磁电阻式电流传感器和霍尔效应电流传感器等不同类型的电流传感器，其检测原理和具体应用也有所不同。

在未来，随着能源管理和新能源汽车领域的不断发展，电流传感器的应用将会越来越广泛。

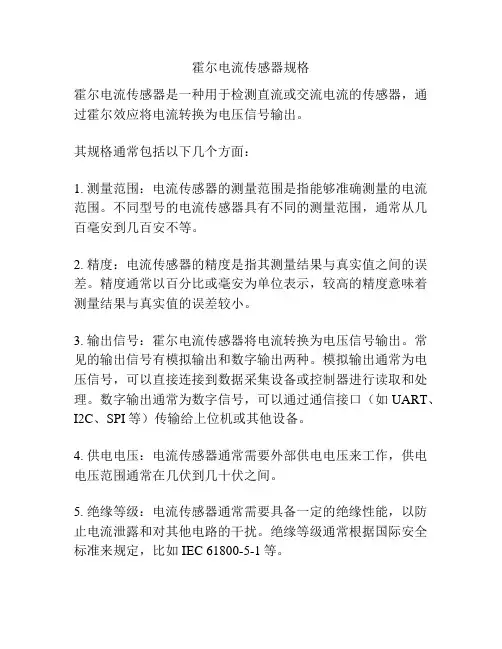

霍尔电流传感器规格
霍尔电流传感器是一种用于检测直流或交流电流的传感器，通过霍尔效应将电流转换为电压信号输出。

其规格通常包括以下几个方面：
1. 测量范围：电流传感器的测量范围是指能够准确测量的电流范围。

不同型号的电流传感器具有不同的测量范围，通常从几百毫安到几百安不等。

2. 精度：电流传感器的精度是指其测量结果与真实值之间的误差。

精度通常以百分比或毫安为单位表示，较高的精度意味着测量结果与真实值的误差较小。

3. 输出信号：霍尔电流传感器将电流转换为电压信号输出。

常见的输出信号有模拟输出和数字输出两种。

模拟输出通常为电压信号，可以直接连接到数据采集设备或控制器进行读取和处理。

数字输出通常为数字信号，可以通过通信接口（如UART、I2C、SPI等）传输给上位机或其他设备。

4. 供电电压：电流传感器通常需要外部供电电压来工作，供电电压范围通常在几伏到几十伏之间。

5. 绝缘等级：电流传感器通常需要具备一定的绝缘性能，以防止电流泄露和对其他电路的干扰。

绝缘等级通常根据国际安全标准来规定，比如IEC 61800-5-1等。

6. 尺寸和安装方式：电流传感器的尺寸和安装方式也是考虑的因素之一。

尺寸要适合安装位置，并考虑与其他元器件的空间关系；安装方式可以是插入式、表面贴装或导轨安装等。

以上是一些常见的霍尔电流传感器规格，具体规格可能会因不同的厂家和应用场景而有所差异。

需要根据具体需求选择合适的产品。

直流电流传感器原理
直流电流传感器是一种用于测量直流电路中电流大小的装置。

它采用一种特殊的原理来实现电流测量，通过测量电流引发的磁场变化来获取电流的大小。

在直流电路中通过一根导线通电时，电流会形成一个呈环状的磁场。

直流电流传感器利用这个磁场的特性进行电流测量。

它通常由一个绕组和一个磁芯组成。

绕组是一个线圈，将导线通过绕组时，电流会在线圈中产生一个磁场。

磁芯是一个磁性材料制成的环形结构，绕组则被包围在磁芯的内部。

当电流通过绕组时，产生的磁场会通过磁芯进行传导，进一步增强磁场的强度。

直流电流传感器通过测量磁芯中磁场的强度来间接测量电流的大小。

常见的测量方法是利用霍尔效应。

霍尔效应指的是当磁场垂直通过一个半导体材料时，会在材料中产生一种称为霍尔电压的电势差。

该电势差与磁场的强度成正比，可以用来测量磁场的强度。

直流电流传感器将霍尔元件安装在磁芯的特定位置，以测量磁场引发的霍尔电压。

通过校准和特定电路的处理，可以将霍尔电压转换成等效的电流值，从而实现对直流电路中电流大小的准确测量。

需要注意的是，直流电流传感器的测量范围通常有限。

超过其额定测量范围的电流可能会导致传感器的饱和或损坏。

因此，
在使用直流电流传感器进行测量时，需要选择合适的型号和额定测量范围，以确保测量结果的准确性和传感器的可靠性。

电流传感器acs712的原理与应用1. 什么是电流传感器acs712？电流传感器acs712是一种用于测量直流和交流电流的传感器。

它具有非接触性测量电流的特点，可以通过简单的接线和编程实现电流的测量。

acs712传感器采用霍尔效应原理，通过精确测量电流通过板载电流传感器的荷电粒子的磁场变化来进行测量。

2. 电流传感器acs712的工作原理电流传感器acs712基于霍尔效应进行工作。

在acs712内部，有一块感应板，与电流流过的导线相邻。

当电流通过传感器中的导线时，电流引起传感器附近的磁场发生变化。

该变化的磁场通过填充在传感器内部的霍尔电压感应电路产生电势差。

这种变化的电势差与通过导线的电流成正比。

传感器的内部电路可以将这个电势差转换为可测量的输出电压。

因此，可以通过检测传感器的输出电压来间接测量通过导线的电流值。

3. 电流传感器acs712的主要特点•非接触性测量：电流传感器acs712不需要连接到待测电路中，只需将传感器与待测电路靠近即可测量电流，无需进行电路打断或接入的操作。

•高精度测量：acs712传感器具有较高的精确度和测量精度，可以实现对小电流和大电流的准确测量。

•宽工作电压范围：acs712传感器的工作电压范围较宽，一般可以在+5V至+25V的范围内正常工作。

•低功耗：传感器的工作电流较低，只需非常少量的电力即可实现电流测量，节省能源。

•强大的抗干扰能力：acs712传感器具有良好的抗干扰能力，能够有效地抵御外部磁场和噪声的影响，保证测量结果的准确性。

4. 电流传感器acs712的应用领域电流传感器acs712在各种领域和应用中得到广泛的应用，以下列举了一些常见的应用领域：4.1. 工业自动化•电机电流监测：电流传感器acs712可以用于监测电机的电流，以确保电机的正常运行。

如果电机电流异常，可以及时发出警报或采取相应的措施。

•设备状态监测：通过测量设备的电流，可以实时监测设备的状态和运行情况，以便及时发现故障和预测设备寿命。

直流电流互感器工作原理
直流电流互感器（DCCT）是一种用于测量大电流直流信号的传感器。

其工作原理是基于法拉第电磁感应定律。

在直流电路中，只要电流通过一根导线，就会产生一个磁场。

如果将这根导线穿过一个铁芯，磁场就会导致铁芯中的磁通量发生变化。

这种变化会在铁芯中产生一个电动势，根据法拉第电磁感应定律，这个电动势与电路中的电流成正比。

DCCT利用这个原理来测量大电流直流信号。

DCCT由一根直流电流感应线圈和一个高精度运放电路组成。

感应线圈把直流电路中的电流转换成一个小的交流信号，而运放电路将这个信号放大，输出一个与电路中电流成正比的电压信号。

这个输出信号可以接入数据采集设备或其他测量系统，以便进行进一步的处理和分析。

DCCT的感应线圈通常由高导电率的材料制成，如银或铜。

线圈的截面积和长度是根据所需的灵敏度和精度来确定的。

当直流电流通过线圈时，它在线圈周围产生一个磁场。

这个磁场在铁芯中产生了一个磁通量变化，这个变化导致了感应线圈中的一个交流信号。

感应线圈中的信号电压大小与电路中的电流成正比。

总的来说，DCCT是一种非常精确的直流电流测量传感器，常用于电力系统、电池管理和工业自动化等领域。

其工作原理基于法拉第电磁感应定律，并利用感应线圈和运放电路来测量电路中的电流。

DCCT具有高精度、低漂移、低噪声和高稳定性等优点，可以满足许多高要求的应用要求。

电力电子技术中的电流传感器原理及应用电力电子技术在现代工业和生活中扮演着重要的角色，它的发展和应用离不开电流传感器。

电流传感器是一种能将电路中的电流量转化为电压或其他可测量的信号的装置。

本文将介绍电力电子技术中电流传感器的原理和应用。

一、电流传感器的原理电流传感器的工作原理基于法拉第电磁感应定律。

根据它所测量的电流不同，电流传感器可以分为直流电流传感器和交流电流传感器。

1.直流电流传感器直流电流传感器通过将待测电流与一个已知电阻相连接，利用欧姆定律推导出电阻两端的电压与电流之间的关系。

通常使用霍尔元件作为电阻。

当电流通过电阻时，霍尔元件会受到磁场的影响而产生电势差，从而使电阻两端的电压产生改变。

通过测量电压的变化，可以确定电流的大小。

2.交流电流传感器交流电流传感器的工作原理是利用电感效应或霍尔效应。

电感效应传感器将交流电流通过线圈感应出磁场信号，然后将磁场信号转化为电压输出信号。

霍尔效应传感器则是通过霍尔元件感应到交流电流产生的磁场后，将磁场信号转化为电压信号输出。

这样就实现了对交流电流的测量。

二、电流传感器的应用电流传感器在电力电子技术中有着广泛的应用。

下面介绍电流传感器在不同领域的具体应用。

1.电力系统在电力系统中，电流传感器被用于测量馈线和变压器的负荷电流，以实时监测电网的运行状态。

电流传感器还可以在短路保护和过载保护装置中使用，实时检测电流并触发相应的保护措施。

2.电力变换器电力变换器是电力电子技术中常见的设备，常需要对其输入和输出电流进行测量和控制。

电流传感器可以用于测量变换器输入输出的电流，从而实现对其工作状态的监测和控制。

3.工业自动化电流传感器在工业自动化中的应用范围广泛。

例如，在机械加工中，电流传感器可以测量电机的工作电流，以检测机器的工作状态和异常情况。

在电焊中，电流传感器可以测量焊枪的电流，以控制焊接质量和保护设备。

4.新能源领域随着新能源技术的不断发展，电流传感器在太阳能和风能发电中也有重要的应用。

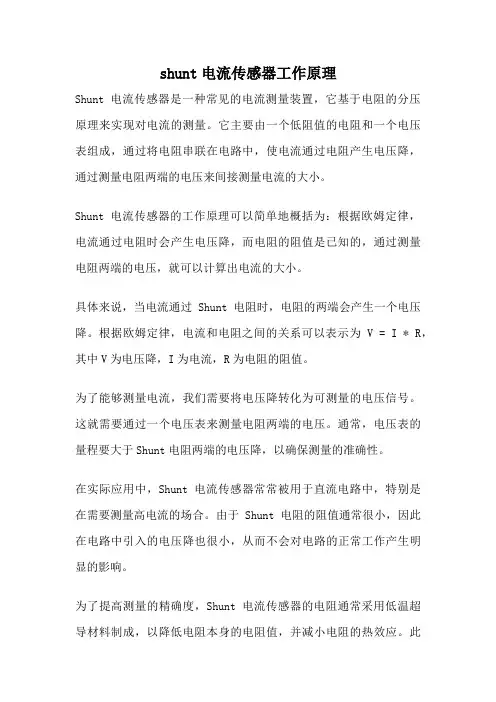

shunt电流传感器工作原理Shunt电流传感器是一种常见的电流测量装置，它基于电阻的分压原理来实现对电流的测量。

它主要由一个低阻值的电阻和一个电压表组成，通过将电阻串联在电路中，使电流通过电阻产生电压降，通过测量电阻两端的电压来间接测量电流的大小。

Shunt电流传感器的工作原理可以简单地概括为：根据欧姆定律，电流通过电阻时会产生电压降，而电阻的阻值是已知的，通过测量电阻两端的电压，就可以计算出电流的大小。

具体来说，当电流通过Shunt电阻时，电阻的两端会产生一个电压降。

根据欧姆定律，电流和电阻之间的关系可以表示为V = I * R，其中V为电压降，I为电流，R为电阻的阻值。

为了能够测量电流，我们需要将电压降转化为可测量的电压信号。

这就需要通过一个电压表来测量电阻两端的电压。

通常，电压表的量程要大于Shunt电阻两端的电压降，以确保测量的准确性。

在实际应用中，Shunt电流传感器常常被用于直流电路中，特别是在需要测量高电流的场合。

由于Shunt电阻的阻值通常很小，因此在电路中引入的电压降也很小，从而不会对电路的正常工作产生明显的影响。

为了提高测量的精确度，Shunt电流传感器的电阻通常采用低温超导材料制成，以降低电阻本身的电阻值，并减小电阻的热效应。

此外，还可以通过对电流传感器进行校准，进一步提高测量的准确性。

Shunt电流传感器具有响应速度快、测量范围广、结构简单等优点，因此在工业自动化控制、电力系统监测等领域得到了广泛应用。

例如，在电力系统中，Shunt电流传感器可以用于实时监测电流的大小，以保证电网的安全运行。

Shunt电流传感器通过测量电阻两端的电压降来间接测量电流的大小。

它基于电阻的分压原理，通过欧姆定律将电流转化为电压信号进行测量。

Shunt电流传感器具有简单、快速、准确等特点，被广泛应用于各个领域。

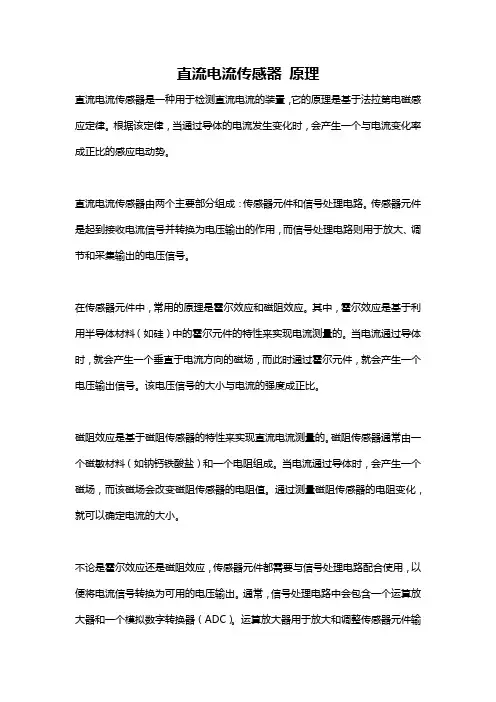

直流电流传感器原理直流电流传感器是一种用于检测直流电流的装置，它的原理是基于法拉第电磁感应定律。

根据该定律，当通过导体的电流发生变化时，会产生一个与电流变化率成正比的感应电动势。

直流电流传感器由两个主要部分组成：传感器元件和信号处理电路。

传感器元件是起到接收电流信号并转换为电压输出的作用，而信号处理电路则用于放大、调节和采集输出的电压信号。

在传感器元件中，常用的原理是霍尔效应和磁阻效应。

其中，霍尔效应是基于利用半导体材料（如硅）中的霍尔元件的特性来实现电流测量的。

当电流通过导体时，就会产生一个垂直于电流方向的磁场，而此时通过霍尔元件，就会产生一个电压输出信号。

该电压信号的大小与电流的强度成正比。

磁阻效应是基于磁阻传感器的特性来实现直流电流测量的。

磁阻传感器通常由一个磁敏材料（如钠钙铁酸盐）和一个电阻组成。

当电流通过导体时，会产生一个磁场，而该磁场会改变磁阻传感器的电阻值。

通过测量磁阻传感器的电阻变化，就可以确定电流的大小。

不论是霍尔效应还是磁阻效应，传感器元件都需要与信号处理电路配合使用，以便将电流信号转换为可用的电压输出。

通常，信号处理电路中会包含一个运算放大器和一个模拟数字转换器（ADC）。

运算放大器用于放大和调整传感器元件输出的电压信号，而模拟数字转换器则用于将模拟信号转换为数字信号，以便进行进一步的处理和分析。

直流电流传感器广泛应用于各种领域，如电力系统、电动车辆、工业自动化和机器人技术等。

它可以实时监测电流的变化，以便做出相应的控制和调整。

此外，直流电流传感器具有体积小、响应快、精度高、可靠性强等优点，因此受到广泛的关注和应用。

总的来说，直流电流传感器的原理是基于法拉第电磁感应定律，通过将电流转换为电压信号，并经过信号处理电路的处理，实现直流电流的测量和监测。

它的应用领域广泛，可以帮助实现对电流的精确测量和控制。

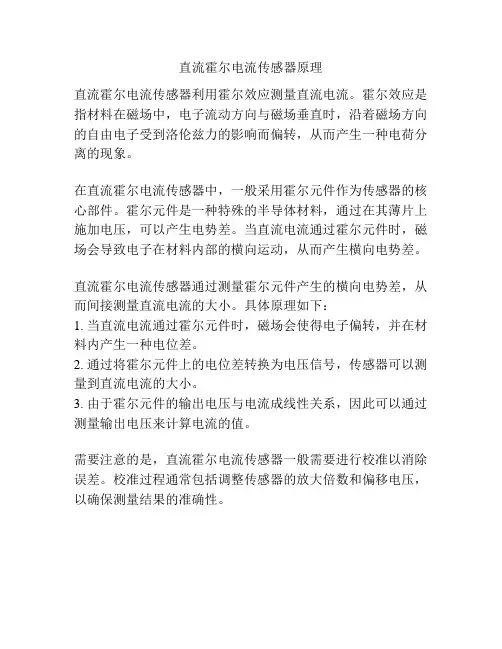

直流霍尔电流传感器原理
直流霍尔电流传感器利用霍尔效应测量直流电流。

霍尔效应是指材料在磁场中，电子流动方向与磁场垂直时，沿着磁场方向的自由电子受到洛伦兹力的影响而偏转，从而产生一种电荷分离的现象。

在直流霍尔电流传感器中，一般采用霍尔元件作为传感器的核心部件。

霍尔元件是一种特殊的半导体材料，通过在其薄片上施加电压，可以产生电势差。

当直流电流通过霍尔元件时，磁场会导致电子在材料内部的横向运动，从而产生横向电势差。

直流霍尔电流传感器通过测量霍尔元件产生的横向电势差，从而间接测量直流电流的大小。

具体原理如下：
1. 当直流电流通过霍尔元件时，磁场会使得电子偏转，并在材料内产生一种电位差。

2. 通过将霍尔元件上的电位差转换为电压信号，传感器可以测量到直流电流的大小。

3. 由于霍尔元件的输出电压与电流成线性关系，因此可以通过测量输出电压来计算电流的值。

需要注意的是，直流霍尔电流传感器一般需要进行校准以消除误差。

校准过程通常包括调整传感器的放大倍数和偏移电压，以确保测量结果的准确性。

电流传感器分类
电流传感器是一种用来检测电路中电流大小的传感器设备。

根据原理和测量范围的不同，电流传感器可以分为多种类型。

1. 电磁式电流传感器：利用电磁感应原理，通过测量磁场强度来检测电路中的电流大小。

常用于高电流测量，如电力变压器、发电机等。

2. 电势式电流传感器：利用欧姆定律，通过测量电路中的电压来计算电流大小。

常用于低电流测量，如电子电路、仪器仪表等。

3. Hall效应电流传感器：利用Hall效应原理，通过测量磁场中电荷载流子的效应来检测电路中的电流大小。

常用于直流电流测量和高精度电流测量。

4. 磁致伸缩电流传感器：利用磁致伸缩效应，通过测量磁场中的形变来检测电路中的电流大小。

常用于高精度电流测量。

5. 光电式电流传感器：利用光电效应原理，通过测量光电元件中的光电流来检测电路中的电流大小。

常用于直流电流测量和高精度电流测量。

以上是常见的几种电流传感器类型，不同类型的电流传感器适用于不同的电流测量场合。

在选择电流传感器时，应根据实际需要和测量要求进行综合考虑。

- 1 -。

ma级电流传感器MA级电流传感器是一种用于测量直流和交流电路中的电流的装置。

它是一种非接触式传感器，可以通过感应电场或磁场的变化来测量电流的强度。

这种传感器常用于电力系统、工业生产和物联网等领域中，广泛应用于电流监测、电能计量、设备状态监测和节能控制等方面。

下面是一些与MA级电流传感器相关的参考内容。

1. 电流传感器的工作原理电流传感器的工作原理通常基于法拉第电磁感应定律。

通过一个线圈或磁芯，电流传感器可以感应到通过电路的电流。

当电流通过传感器时，它会产生一个磁场或电场的变化，传感器可以测量这个变化来确定电流的大小。

2. MA级电流传感器的特点MA级电流传感器具有很高的测量精度和灵敏度。

它可以测量较小的电流范围，一般在几百毫安到几十安之间。

这种传感器还具有响应速度快、非侵入式、低功耗和较小的体积等特点，在各种应用场景中都有较好的适用性。

3. MA级电流传感器的应用领域MA级电流传感器广泛应用于电力系统中的电流监测和保护，如变电站、配电柜和发电厂中。

它们还可以用于工业生产中的电能计量、设备状态监测和机器人控制等领域。

此外，MA级电流传感器还可以应用于智能家居、智能健康监测和物联网等领域，用于实时监测电器设备的工作状态和节能控制。

4. MA级电流传感器的应用案例举例来说，MA级电流传感器可以在太阳能发电系统中应用，用于监测逆变器的输出电流，以确保系统的正常运行。

在工业生产中，它可以用于测量电动机的工作电流，以实时监测电机的工作状态和预测维护需求。

另外，MA级电流传感器还可以在电动车辆中应用，用于测量电池组的充放电电流，以保证电池的安全性和性能。

5. MA级电流传感器的发展趋势随着工业4.0和物联网的快速发展，MA级电流传感器正朝着更高的测量精度、更小的体积和更大的可靠性方向发展。

同时，传感器与无线通信技术的结合将使其更加智能化，实现远程监测和远程控制的功能。

此外，新型材料和制造工艺的引入将为MA级电流传感器的性能提升提供更多的可能性。

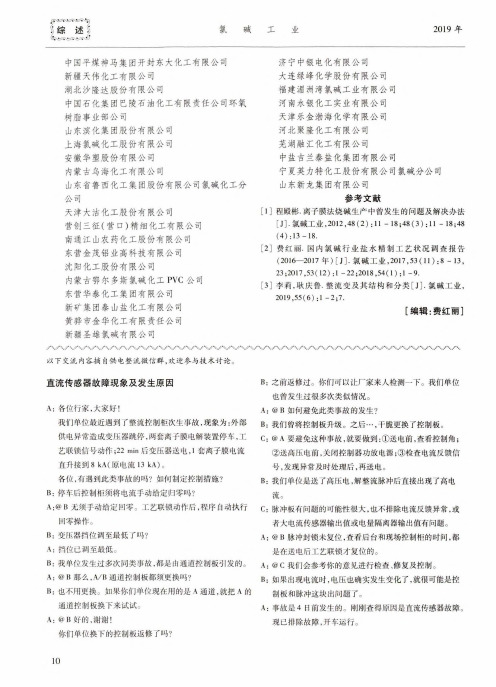

氯碱工业2019年中国平煤神马集团开封东大化工有限公司新疆天伟化工有限公司湖北沙隆达股份有限公司中国石化集团巴陵石油化工有限责任公司环氧树脂事业部公司山东滨化集团股份有限公司上海氯碱化工股份有限公司安徽华塑股份有限公司内蒙古乌海化工有限公司山东省鲁西化工集团股份有限公司氯碱化工分公司天津大沽化工股份有限公司营创三征(营口)精细化工有限公司南通江山农药化工股份有限公司东营金茂铝业高科技有限公司沈阳化工股份有限公司内蒙古鄂尔多斯氯碱化工PVC公司东营华泰化工集团有限公司新矿集团泰山盐化工有限公司黄骅市金华化工有限责任公司新疆圣雄氯碱有限公司以下交流内容摘自供电整流微信群，欢迎参与技术讨论。

直流传感器故障现象及发生原因A：各位行家，大家好！我们单位最近遇到了整流控制柜次生事故，现象为:外部供电异常造成变压器跳停，两套离子膜电解装置停车，工艺联锁信号动作;22min后变压器送电，1套离子膜电流 直升接到8kA(原电流13kA)。

各位，有遇到此类事故的吗？如何制定控制措施？B：停车后控制柜须将电流手动给定归零吗？A：@B无须手动给定回零。

工艺联锁动作后,程序自动执行回零操作。

B：变压器挡位调至最低了吗？A：挡位已调至最低。

B：我单位发生过多次同类事故，都是由通道控制板引发的。

A：@B那么,A/B通道控制板都须更换吗？B：也不用更换。

如果你们单位现在用的是A通道，就把A的通道控制板换下来试试。

A：@B好的,谢谢！你们单位换下的控制板返修了吗？济宁中银电化有限公司大连绿峰化学股份有限公司福建湄洲湾氯碱工业有限公司河南永银化工实业有限公司天津乐金渤海化学有限公司河北聚隆化工有限公司芜湖融汇化工有限公司中盐吉兰泰盐化集团有限公司宁夏英力特化工股份有限公司氯碱分公司山东新龙集团有限公司参考文献[1]程殿彬.离子膜法烧碱生产中曾发生的问题及解决办法[J].氯碱工业,2012,48(2)：11-18；48(3)：11-18；48(4):13-18.[2]费红丽.国内氯碱行业盐水精制工艺状况调查报告(2016—2017年)[J].氯碱工业,2017,53(11):8-13, 23；2017,53(12)：1-22；2018,54(1)：1-9.[3]李莉，耿庆鲁.整流变及其结构和分类[J].氯碱工业,2019,55(6)；1-2；7.[编辑：费红丽] "•“宀“宀.m严B：之前返修过。
