电动执行机构原理讲义

电动执行机构讲义一、工作原理1.电动机通过电源供电，将电能转换为旋转运动；2.旋转运动通过减速器传递到执行器，将其转化为线性运动或旋转运动；3.控制电路控制电动机的启停、速度和方向，从而控制执行机构的工作。

二、应用领域1.工业自动化：电动执行机构广泛应用于自动化生产线、机械加工设备等领域。

它能够实现高速、高精度的运动控制，提高生产效率和产品质量。

2.机械控制系统：电动执行机构常被用于实现机械装置的运动控制，如机械手臂、传送带、门窗开启装置等。

通过控制电动机的运动，可以精确地实现机械部件的运动和位置控制。

3.智能家居：电动执行机构还广泛应用于智能家居领域，如智能开关、窗帘控制、家庭影院设备等。

通过手机或遥控器等方式，可以方便地控制家居设备的开关和位置。

三、优缺点1.操作方便：通过控制电路可以远程、精确地控制电动执行机构的运动，提高了操作的便利性和精确性。

2.可编程性强：电动执行机构可以通过编程实现自动化控制，实现复杂的运动模式和协同工作。

3.节能环保：电动执行机构在不需要工作时可以停止供电，节省能源。

并且由于不需要使用传统的润滑油和液压装置，减少了对环境的污染。

然而，电动执行机构也存在一些缺点：1.价格较高：相比传统的机械执行机构，电动执行机构的成本较高。

这主要是由于其包含较复杂的电路控制系统和精细的执行机构。

综上所述，电动执行机构是一种高效、便捷、可编程的机械执行机构，广泛应用于工业自动化、机械控制系统和智能家居等领域。

尽管存在一些缺点，但其优点使其成为现代自动化控制领域的重要组成部分。

电动执行机构讲义一、概述执行机构，又称执行器，是一种自动控制领域的常用机电一体化设备（器件），是自动化仪表的三大组成部分（检测设备、调节设备和执行设备）中的执行设备，将控制信号转换成相应的动作，以控制阀内截流件的位置或其它调节机构的位置。

信号或驱动力可以为气动的、电动的、液动的或此三者的任意组合。

主要是对一些设备和装置进行自动操作，控制其开关和调节，代替人工作业。

按动力类型可分为气动、液动、电动、电液动等几类；按运动形式可分为直行程、角行程、回转型（多转式）等几类。

由于用电做为动力有其它几类介质不可比拟的优势，因此电动型近年来发展最快，应用面较广。

电动型按不同标准又可分为：组合式结构、机电一体化结构、电器控制型、电子控制型、智能控制型（带HART、 FF协议）、数字型、模拟型、手动接触调试型、红外线遥控调试型等。

它是伴随着人们对控制性能的要求和自动控制技术的发展而迅猛发展的。

•早期的工业领域，有许多的控制是手动和半自动的，在操作中人体直接触工业设备的危险部位和危险介质（固、液、气三态的多种化学物质和辐射物质），极易造成对人的伤害，很不安全；•设备寿命短、易损坏、维修量大；•采用半自动特别是手动控制的控制效率很低、误差大，生产效率低下。

基于以上原因，执行机构逐渐产生并应用于工业和其他控制领域，减少和避免了人身伤害和设备损坏，极大的提高了控制精确度和效率，同时也极大提高了生产效率。

今年来，随着电子元器件技术、计算机技术和控制理论的飞速发展，国内外的执行机构都已跨入智能控制的时代。

二、DKJ系列角行程电动执行机构结构与工作原理见图比例式电动执行机构是一个以两相伺服电动机为动力源的位置伺服机构，由电动伺服放大器和积分式电动执行机构组成，积分式电动执行机构由两相伺服电动机、减速器和位置发送器组成，系统图1。

图1 执行机构系统原理图对于比例式执行机构（当电动操作器为“自动”工作状态或未接入电动操作器时），当伺服放大器的输入端有控制信号输入时，此信号与来自位置发送器的位置反馈信号进行比较，比较后的信号偏差经过放大，使功率级导通相应回路以驱动两相伺服电动机转动，使减速器的输出轴朝着减小这一偏差方向转动（位置发送器不断将输出轴的实际位置转变为电信号——位置反馈信号回伺服放大器）直到信号偏差小于死区为止，此时输出轴就稳定在与输入信号相对应的位置上。

电动执行机构的工作原理电动执行机构一般由减速器、二相伺服电动机、位置发送器等组成。

1伺服电机伺服电动机采用鼠笼式两相交流伺服电机，具有较大的起动转矩和软的机械性能。

定子上均匀布置着两个相差90°电角度的定子绕组（匝数线径一样），借分相电容使两个绕组互为激磁相和控制相，其合成产生定子旋转磁场，定子旋转磁场在鼠笼转子内产生转子电流并构成一个和定子极数相等的转子磁场，这两个磁场相互作用产生起动转矩，转子旋转方向取决于两组定子线组上的电压在相位上那一绕组超前，由于转子电阻大，二相伺服电机机械特性变软。

伺服电机内装有制动器，制动器采用杠杆旁磁式。

用来限制电机在断电后转子和减速器输出轴的惯性惰走及负载反作用力矩的影响，使减速器的输出轴准确地停在相应位置±o电机制动罩盖后装有手把，当手把旋在手动位置时，摇动手轮可开展手动操作；将手把旋在自动位置，即可保证断电时，电机制动。

2.减速器减速器的构造采用一级渐开线平齿轮和一级少齿差行星传动。

传动构造具有体积小、效率高、噪音低、寿命长、传动比大等特点。

其中少齿差构造基本部件是由渐开线内齿轮、行星轮、偏心套及联轴器组成。

传动原理是偏心套的转动使行星轮在内齿轮内与内齿轮啮合作行星运动。

由于内齿轮齿数与行星轮齿数差的很少，当偏心套转动时行星轮做反向自转，自转速度很慢，它的自转通过轴和联轴器变成输出轴的输出转动。

在机座上装有两块止档，起机械限位作用，以便把输出轴限制在90。

转角范围内，以保证调节机构及有关连接机构不被损坏。

减速器箱体上装有手动部件，用来开展就地手动操作，操作时只需将手柄拉出摇动即可，操作后复位。

但应当注意手动操作时应将上位控制信号与执行机构断开或断电后操作。

3.位置发送器位置发送器在电源电压为190伏到240伏变化时，能正常工作，而且输出电流具有恒流性能电动执行机构输出转角变化，通过齿轮带动限位凸轮和导电塑料电位器转动，其负载阻抗从0至2KQ输出阀位指示电流变化不超过仪表精度，因而能保证调校好的执行机构在现场安装时，联线不受距离限制，并且在配阀位指示表时表头内在2KQ以内精度不影响。

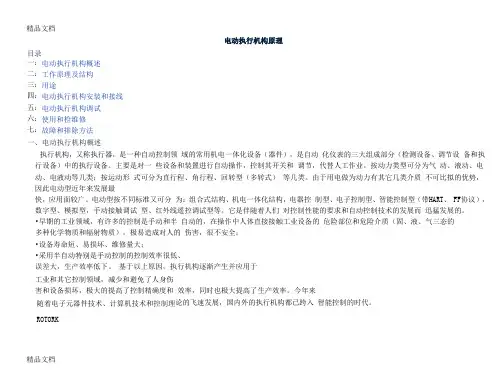

电动执行机构原理目录一：电动执行机构概述二：工作原理及结构三：用途四：电动执行机构安装和接线五：电动执行机构调试六：使用和检维修七：故障和排除方法一、电动执行机构概述执行机构，又称执行器，是一种自动控制领域的常用机电一体化设备（器件），是自动化仪表的三大组成部分（检测设备、调节设备和执行设备）中的执行设备。

主要是对一些设备和装置进行自动操作，控制其开关和调节，代替人工作业。

按动力类型可分为气动、液动、电动、电液动等几类；按运动形式可分为直行程、角行程、回转型（多转式）等几类。

由于用电做为动力有其它几类介质不可比拟的优势，因此电动型近年来发展最快，应用面较广。

电动型按不同标准又可分为：组合式结构、机电一体化结构，电器控制型、电子控制型、智能控制型（带HART、 FF协议），数字型、模拟型，手动接触调试型、红外线遥控调试型等。

它是伴随着人们对控制性能的要求和自动控制技术的发展而迅猛发展的。

•早期的工业领域，有许多的控制是手动和半自动的，在操作中人体直接接触工业设备的危险部位和危险介质（固、液、气三态的多种化学物质和辐射物质），极易造成对人的伤害，很不安全；•设备寿命短、易损坏、维修量大；•采用半自动特别是手动控制的控制效率很低、误差大，生产效率低下。

基于以上原因，执行机构逐渐产生并应用于工业和其它控制领域，减少和避免了人身伤害和设备损坏，极大的提高了控制精确度和效率，同时也极大提高了生产效率。

今年来随着电子元器件技术、计算机技术和控制理论的飞速发展，国内外的执行机构都已跨入智能控制的时代。

ROTORKLIMITORQUE、天津二通（一）电动执行机构目前，电动执行机构主要有：罗托克（ROTORK）、西博斯（SIPOS‐SIEMENS Positioner的缩写）、瑞基(RAGA)、奥马（AUMA）、ABB、上仪ROTORK、利米托克（L IMITORQUE ）等各种电动执行机构。

电动执行机构由伺服放大器和执行机构二个结构上相互独立的整体构成。

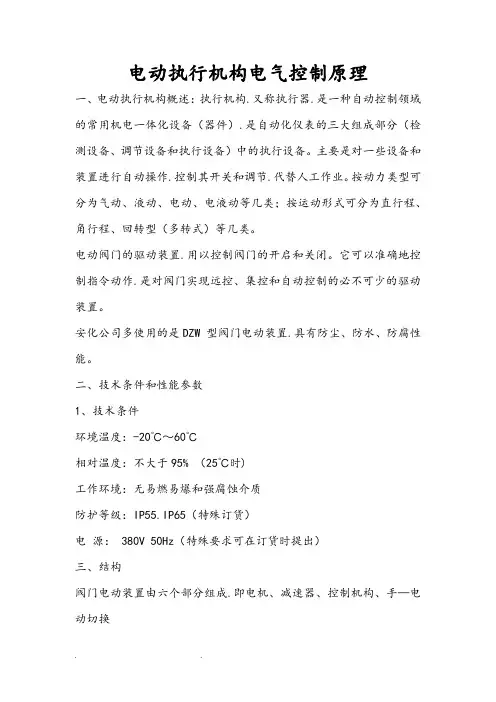

电动执行机构电气控制原理一、电动执行机构概述：执行机构.又称执行器.是一种自动控制领域的常用机电一体化设备（器件）.是自动化仪表的三大组成部分（检测设备、调节设备和执行设备）中的执行设备。

主要是对一些设备和装置进行自动操作.控制其开关和调节.代替人工作业。

按动力类型可分为气动、液动、电动、电液动等几类；按运动形式可分为直行程、角行程、回转型（多转式）等几类。

电动阀门的驱动装置.用以控制阀门的开启和关闭。

它可以准确地控制指令动作.是对阀门实现远控、集控和自动控制的必不可少的驱动装置。

安化公司多使用的是DZW 型阀门电动装置.具有防尘、防水、防腐性能。

二、技术条件和性能参数1、技术条件环境温度：-20℃～60℃相对温度：不大于95% （25℃时)工作环境：无易燃易爆和强腐蚀介质防护等级：IP55.IP65（特殊订货）电源： 380V 50Hz（特殊要求可在订货时提出）三、结构阀门电动装置由六个部分组成.即电机、减速器、控制机构、手—电动切换机构、手轮部件及电气部分.其传动原理见图一。

1、电动机：采用YDF2-W户外型三相异步电动机.该电机为短时工作制.额定持续工作时间为10 分钟。

2、减速器：由一对正齿轮和蜗轮付组成.电动机的动力经减速器传速给输出轴。

图一传动原理图1、电机2、3 正齿轮4、蜗杆5、蜗轮6、输出轴7、8 伞齿轮9、行程控制机构10、中间齿轮11、可调式开度指示器12、蜗杆上环槽 13、曲拐 14、转矩控制机构15、碟簧组3、控制机构：由转矩控制机构、行程控制机构及可调式开度指示器组成.用以控制阀门的开启和关闭及阀位指示。

(1) 转矩控制机构(图二)：由曲拐、碰块、凸轮、分度盘、支板和微动开关组成。

当输出轴受到一定的阻转矩后.蜗杆除旋转外.还产生轴向位移.带动曲拐旋转.同时使碰块也产生一角位移.从而压迫凸轮.使支板上抬。

当输出轴上的转矩增大到预定值时.则支板上抬直至微动开关动作.切断电源.电机停转.以实现对电动装置输出转矩的控制。

电动执行机构讲义一，基本原理执行机构是热工控制系统中的一个重要组成部分，它在控制系统中的作用是接受来自调节单元的控制信号（或其他调节、控制信号），改变其输出的角位移或直线位移，并通过调节机构改变被调介质的流量（或能量等），使生产过程满足我们预定的要求。

我公司热工控制系统使用了多种电动执行机构，Rotork 、EMG系列、Sipos、RAGA、扬州2SA3型、LK-3型、DZW型、Autank、DY-25Z、Limitorque等。

现在主要介绍Rotork IQ 系列执行器（用于高加出口门、省煤器烟气挡板等）。

二，设备组成Rotork执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。

包括一个电机、减速齿轮、现场控制反转启动器、带电子逻辑控制的力矩、限位和监视装置。

这些装置均封装在标准为IP68(3米- 48小时)、NEMA4和6的双密封防水外壳内。

使用非侵入式、手持红外线IQ设定器可对力矩、限位和可组态的指示触点进行设定。

三，设备性能1，力矩保护如在开阀或关阀时力矩增至设定值，电机将被断开，力矩开关可在额定力矩的40%- 100%范围内设定。

另外，开阀的力矩开关可设定为“加强”，可使电机产生的力矩超过额定力矩, 以操作“粘住”的阀门，并可提供现场和远程的力矩跳断的指示。

2，电机的过热保护在电机定子线圈内部埋入两个温度传感器，当温度超过额定值时，传感器跳断，使电机断电，并可提供现场和远程的温度保护跳断指示。

3，自动自检和诊断在电源刚接通时，执行器自动检测必要的工作电路和存储设备以确保正确操作。

如发生异常设备问题，会自动检测原因，并将信息以图标方式显示于执行器窗口，电动操作将被禁止，以防止执行器和阀门损坏然后由维修人员进行检修，同时可向现场和远程提供故障指示。

4，瞬间反转保护电机启动时，控制逻辑产生一个延时，用以响应控制信号的瞬时反转，防止接触器触点损坏。

5，力矩开关的设定：额定力矩的40%至100%输出力矩可通过直接测量带负载时蜗杆的位移而获得，且不受电压、频率、温度波动的影响。

电动执行机构工作原理一、引言电动执行机构是一种通过电能转换为机械能来完成工作的设备，广泛应用于工业自动化、机器人、航空航天等领域。

本文将从电动执行机构的结构组成、工作原理、分类及应用等方面进行详细介绍。

二、电动执行机构的结构组成电动执行机构由电机、减速器、传动装置和执行器四部分组成。

1. 电机电动执行机构的核心部件是电机，它将电能转换为旋转力矩或直线运动力。

常见的电机有直流电机和交流异步电机两种。

直流电机具有转速调节范围广、启动扭矩大等优点；交流异步电机则具有结构简单、容易维护等优点。

2. 减速器减速器主要作用是降低输出轴的转速，增加输出轴的扭矩。

常见的减速器有齿轮减速器和行星减速器两种。

齿轮减速器具有传递大扭矩、可靠性高等特点；行星减速器则具有体积小、重量轻等优点。

3. 传动装置传动装置主要作用是将减速器输出轴的旋转或直线运动转换为执行器所需的运动形式。

常见的传动装置有蜗轮蜗杆传动、链条传动、曲柄连杆传动等。

4. 执行器执行器是电动执行机构中最终完成工作的部件，它能将机械能转换为所需的工作形式。

常见的执行器有气缸、液压缸、电磁阀等。

三、电动执行机构的工作原理电动执行机构的工作原理可以分为两个部分：电机部分和传动部分。

1. 电机部分当外界施加电源给电机时，电机产生旋转力矩或直线运动力。

旋转力矩由电机内部产生的磁场和外界施加在导线上的磁场相互作用而产生；直线运动力由电机内部产生的磁场和外界施加在铁芯上的磁场相互作用而产生。

2. 传动部分通过减速器和传动装置，将电机输出轴所产生的旋转或直线运动转换为所需的运动形式，并传递给执行器。

例如，当需要控制一个门打开或关闭时，通过减速器将电机输出轴的旋转转换为直线运动，并传递给气缸或液压缸，从而使门实现打开或关闭的功能。

四、电动执行机构的分类根据不同的工作形式和工作场合，电动执行机构可以分为以下几类：1. 直线电动执行机构直线电动执行机构主要通过电机产生直线运动力来完成工作。

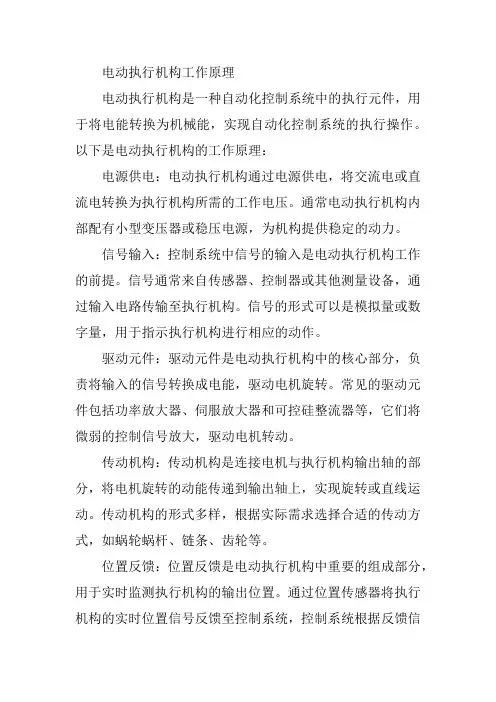

电动执行机构工作原理
电动执行机构是一种自动化控制系统中的执行元件，用于将电能转换为机械能，实现自动化控制系统的执行操作。

以下是电动执行机构的工作原理：
电源供电：电动执行机构通过电源供电，将交流电或直流电转换为执行机构所需的工作电压。

通常电动执行机构内部配有小型变压器或稳压电源，为机构提供稳定的动力。

信号输入：控制系统中信号的输入是电动执行机构工作的前提。

信号通常来自传感器、控制器或其他测量设备，通过输入电路传输至执行机构。

信号的形式可以是模拟量或数字量，用于指示执行机构进行相应的动作。

驱动元件：驱动元件是电动执行机构中的核心部分，负责将输入的信号转换成电能，驱动电机旋转。

常见的驱动元件包括功率放大器、伺服放大器和可控硅整流器等，它们将微弱的控制信号放大，驱动电机转动。

传动机构：传动机构是连接电机与执行机构输出轴的部分，将电机旋转的动能传递到输出轴上，实现旋转或直线运动。

传动机构的形式多样，根据实际需求选择合适的传动方式，如蜗轮蜗杆、链条、齿轮等。

位置反馈：位置反馈是电动执行机构中重要的组成部分，用于实时监测执行机构的输出位置。

通过位置传感器将执行机构的实时位置信号反馈至控制系统，控制系统根据反馈信
号与目标值的比较结果，调整电机的旋转角度或速度，确保执行机构的输出位置准确。

自动调节：自动调节是电动执行机构的另一个重要功能，通过控制系统对执行机构的实时监测与调整，确保执行机构的输出与设定值一致。

自动调节的实现依赖于控制系统的闭环控制算法，根据反馈信号自动调整驱动元件的输出信号，控制电机的转动。

精品文档电动执行机构电气控制原理一、电动执行机构概述：执行机构，又称执行器，是一种自动控制领域的常用机电一体化设备（器件），是自动化仪表的三大组成部分（检测设备、调节设备和执行设备）中的执行设备。

主要是对一些设备和装置进行自动操作，控制其开关和调节，代替人工作业。

按动力类型可分为气动、液动、电动、电液动等几类；按运动形式可分为直行程、角行程、回转型（多转式）等几类。

电动阀门的驱动装置，用以控制阀门的开启和关闭。

它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的必不可少的驱动装置。

安化公司多使用的是DZW型阀门电动装置，具有防尘、防水、防腐性能。

二、技术条件和性能参数1、技术条件环境温度：-20 C〜60 C相对温度：不大于95% （25C时）工作环境：无易燃易爆和强腐蚀介质防护等级：IP55，IP65 （特殊订货）电源：380V 50Hz （特殊要求可在订货时提出）三、结构阀门电动装置由六个部分组成，即电机、减速器、控制机构、手—电动切换机构、手轮部件及电气部分，其传动原理见图一。

1、电动机：采用YDF2-V户外型三相异步电动机，该电机为短时工作制，额定持续工作时间为10 分钟。

2 、减速器：由一对正齿轮和蜗轮付组成，电动机的动力经减速器传速给输出轴。

图一传动原理图1 、电机2 、3 正齿轮4 、蜗杆5、蜗轮6、输出轴7 、8 伞齿轮9、行程控制机构10、中间齿轮11、可调式开度指示器12、蜗杆上环槽13、曲拐14、转矩控制机构15、碟簧组3、控制机构：由转矩控制机构、行程控制机构及可调式开度指示器组成，用以控制阀门的开启和关闭及阀位指示。

(1) 转矩控制机构(图二) ：由曲拐、碰块、凸轮、分度盘、支板和微动开关组成。

当输出轴受到一定的阻转矩后，蜗杆除旋转外，还产生轴向位移，带动曲拐旋转，同时使碰块也产生一角位移，从而压迫凸轮，使支板上抬。

当输出轴上的转矩增大到预定值时，则支板上抬直至微动开关动作，切断电源，电机停转，以实现对电动装置输出转矩的控制。

电动执行机构原理讲义电动执行机构是一种可以转换电能直接产生机械运动的装置，常用于自动化控制系统中。

它通过电能的输入，驱动相关的机械构件进行运动，实现特定的功能。

电动执行机构的原理包括电能转换、电动力传递和机械运动等几个方面。

首先，电能转换是电动执行机构的基本原理之一、通常使用电动机作为能量转换装置，将电能转化为机械能。

电动机的工作原理是利用电磁感应现象，通过电磁场与电流的相互作用，产生力矩，驱动电动机的转子旋转。

电能转换的效率取决于电动机的设计和制造质量，如电机的效率、输入电压和电流等因素。

其次，电动力传递是电动执行机构的另一个重要原理。

电动执行机构通常通过电机输出的力矩，传递给与之相连的机械装置。

这个传递过程可以通过减速装置、联轴器等实现。

减速装置可以根据需要将电动机输出的速度和力矩进行调节，使其适应机械装置的工作要求。

联轴器则用于连接电动机和机械装置，以确保两者间的动力传递和转动的同步。

最后，机械运动是电动执行机构的核心原理。

机械运动可以包括旋转运动、线性运动等。

在电动执行机构中，电动机通过输出的转矩，驱动机械装置进行运动。

机械装置根据需求进行设计和制造，以实现特定功能。

这个过程中会涉及到设计机械构件的形状、材料和制造工艺等方面，以达到高效、稳定和可靠的运动特性。

需要注意的是，在设计和应用电动执行机构时，还需要考虑其他因素，如安全性、可维护性和节能性等。

因此，在实际应用过程中，需要根据具体情况进行综合考虑和细致设计，以满足特定的控制要求和技术需求。

综上所述，电动执行机构的原理包括电能转换、电动力传递和机械运动等几个方面。

了解电动执行机构的原理可以更好地理解其工作方式和应用场景，为相关技术的研究和应用提供基础。

同时，不同领域和应用场景的电动执行机构也有其自身的特点和适用性，需要根据实际需求进行设计和选择。

电动执行机构的工作原理
电动执行机构的工作原理主要包括电能转换、传动装置和执行机构三个部分。

首先，电能转换是指将电能转换为机械能的过程，通常采用电动机作为能量转换的核心部件。

电动机通过电能输入，产生旋转运动，从而驱动传动装置的运转。

传动装置则起到传递和调节动力的作用，通常包括齿轮、皮带、链条等传动装置。

最后，执行机构是指根据控制信号，将机械能转换为具体的工作输出，比如线性运动、旋转运动等。

在工业生产中，电动执行机构广泛应用于自动化生产线、机械手臂、机械设备等领域。

它能够实现精准的动作控制，提高生产效率，减少人力成本，同时也能够保证生产过程的稳定性和安全性。

电动执行机构的工作原理是基于电能转换和机械传动的基本原理，通过精密的设计和控制，实现了高效、精准的动作输出。

它在工业自动化领域的应用将会越来越广泛，为工业生产带来更大的便利和效益。

总的来说，电动执行机构是一种能够将电能转换为机械能的装置，其工作原理包括电能转换、传动装置和执行机构三个部分。

它
在工业生产中起着至关重要的作用，能够实现精准的动作控制，提高生产效率，保证生产过程的稳定性和安全性。

随着工业自动化的发展，电动执行机构的应用前景将会更加广阔。

电动执行机构电气控制原理一、电动执行机构概述:执行机构，又称执行器，是一种自动控制领域的常用机电一体化设备（器件），是自动化仪表的三大组成部分（检测设备、调节设备和执行设备)中的执行设备。

主要是对一些设备和装置进行自动操作，控制其开关和调节，代替人工作业.按动力类型可分为气动、液动、电动、电液动等几类；按运动形式可分为直行程、角行程、回转型（多转式）等几类。

电动阀门的驱动装置，用以控制阀门的开启和关闭。

它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的必不可少的驱动装置。

安化公司多使用的是DZW 型阀门电动装置，具有防尘、防水、防腐性能.二、技术条件和性能参数1、技术条件环境温度：-20℃～60℃相对温度：不大于95％（25℃时)工作环境：无易燃易爆和强腐蚀介质防护等级：IP55，IP65（特殊订货）电源： 380V 50Hz（特殊要求可在订货时提出）三、结构阀门电动装置由六个部分组成，即电机、减速器、控制机构、手—电动切换1机构、手轮部件及电气部分，其传动原理见图一。

1、电动机：采用YDF2-W户外型三相异步电动机，该电机为短时工作制,额定持续工作时间为10 分钟.2、减速器：由一对正齿轮和蜗轮付组成,电动机的动力经减速器传速给输出轴。

图一传动原理图1、电机2、3 正齿轮4、蜗杆5、蜗轮6、输出轴7、8 伞齿轮9、行程控制机构10、中间齿轮11、可调式开度指示器12、蜗杆上环槽 13、曲拐 14、转矩控制机构15、碟簧组3、控制机构:由转矩控制机构、行程控制机构及可调式开度指示器组成,用以控制阀门的开启和关闭及阀位指示。

（1）转矩控制机构（图二)：由曲拐、碰块、凸轮、分度盘、支板和微动开关组成。

当输出轴受到一定的阻转矩后，蜗杆除旋转外，还产生轴向位移，带动曲拐旋转,同时使碰块也产生一角位移，从而压迫凸轮,使支板上抬。

当输出轴上的转矩增大到预定值时，则支板上抬直至微动开关动作，切断电源，电机停转，以实现对电动装置输出转矩的控制.转矩控制机构(图二)（2）行程控制机构(图三）：由十进位齿轮组、顶杆、凸轮和微动开关组成，简称计数器。

电动执行机构原理讲义1. 简介电动执行机构是一种能够实现自动化运动的装置，其原理是通过电能转换为机械能，驱动执行机构完成特定的工作任务。

本讲义将从电动执行机构的根本原理、主要类型以及应用范围等方面进行介绍。

2. 根本原理电动执行机构的根本原理是通过电能转换为机械能，使执行机构产生运动。

其具体原理可以分为两种类型：2.1 电动驱动原理电动驱动原理是指通过将电能转换成机械能，驱动执行机构完成工作。

常见的电动驱动原理有：电机驱动原理、电磁驱动原理、电液驱动原理等。

2.1.1 电机驱动原理电机驱动原理是指通过将电能转换成机械能，通过电机的运动来驱动执行机构。

常见的电机驱动原理有：直流电机驱动原理、交流电机驱动原理等。

2.1.2 电磁驱动原理电磁驱动原理是指通过将电能转换成机械能，通过电磁力的作用来驱动执行机构。

常见的电磁驱动原理有：电磁铁驱动原理、电磁继电器驱动原理等。

2.1.3 电液驱动原理电液驱动原理是指通过将电能转换成液压能，通过液压系统的工作来驱动执行机构。

常见的电液驱动原理有：电液比例控制驱动原理、电液伺服驱动原理等。

2.2 电控原理电控原理是指通过电信号控制执行机构的运动。

通常包括电路控制原理、微机控制原理、PLC控制原理等。

3. 主要类型根据不同的工作要求和具体应用场景，电动执行机构可以分为多种类型，常见的有：3.1 直线运动类型直线运动类型的电动执行机构主要通过直线运动来实现工作任务。

常见的直线运动类型有：滑块摆杆机构、螺杆机构等。

3.2 旋转运动类型旋转运动类型的电动执行机构主要通过旋转运动来实现工作任务。

常见的旋转运动机构有：齿轮传动机构、链传动机构等。

3.3 复合运动类型复合运动类型的电动执行机构可以同时进行直线运动和旋转运动，以适应不同的工作场景和要求。

常见的复合运动类型有：滑动摆杆机构、球螺杆机构等。

4. 应用范围电动执行机构广泛应用于各个领域，包括但不限于以下几个方面：•工业自动化领域：电动执行机构在工业领域中的应用非常广泛，如自动化生产线、智能仓储系统等。
