管道材料等级编号规定文件编码（TTU-UITID-GGBKT-POIU-WUUI-0089）管道材料等级代号编写规定技术规定ECEC · DM308 B04－2007编制审核批准1. 目的在工程项目设计中为保证设计质量，并使其达到规范化、标准化设计的要求，特制定本规定。
2. 适用范围本规定适用于化工装置管道材料控制专业各设计阶段管道材料等级代号的编制。
除引进装置及国内配套部分、老厂改造装置部分或业主有特殊要求，可沿用外方的规定和老厂的原规定外，管道材料等级代号编制按本规定执行。
3. 管道材料等级代号的组成管道材料等级代号由两个单元组成，每一单元分别用大写英文字母或阿拉伯数字表示。
等级代号组成第二单元，管道材料类别，用两位阿拉伯数字表示。
第一单元，管道公称压力等级，用一位大写英文字母表示。
夹套管等级代号组成及表示方法X X / X X内管等级代号外夹套管等级代号4．管道材料等级编号各单元代码的具体规定第一单元第一单元规定为公称压力等级，用一个大写英文字母来表示，与压力等级对应的代码见表4-1 公称压力等级代码。
表4-1 公称压力等级代码第二单元第二单元规定为材料类别，用两位阿拉伯数字来表示。
与材料类别对应的代码见表 4-2 材料类别代码。
第三单元第三单元规定为管道等级序号，即在相同的压力和类似或相同的材料的情况下表示不同的管道等级，用一位数字或两位数字来表示。
5. 标注示例B B1第三单元，相同的压力和类似或相同的材料下的变化顺序号，表示其顺序号为1。
第二单元，管道的主要材料类别代号，表示其材料类别为碳钢类。
第一单元，管道公称压力等级代号，表示其压力等级为150LB 。
赠送常用精致线性可编辑小图标。
1.
在工程项目设计中为保证设计质量，并使其达到规范化、标准化设计的要求，特制定本规定。
2.适用范围
2.1本规定适用于化工装置管道材料控制专业各设计阶段管道材料等级代号的
编制。
2.2除引进装置及国内配套部分、老厂改造装置部分或业主有特殊要求，可沿用
外方的规定和老厂的原规定外，管道材料等级代号编制按本规定执行。
3.管道材料等级代号的组成
管道材料等级代号由两个单元组成，每一单元分别用大写英文字母或阿拉伯数字表示。
3.1等级代号组成
第二单元，管道材料类别，用两位阿拉伯数字表示。
第一单元，管道公称压力等级，用一位大写英文字母表示。
3.2
XX/XX
内管等级代号外夹套管等级代号
4．管道材料等级编号各单元代码的具体规定
4.1第一单元
第一单元规定为公称压力等级，用一个大写英文字母来表示，与压力等级对
应的代码见表4-1公称压力等级代码。
表4-1公称压力等级代码
第二单元规定为材料类别，用两位阿拉伯数字来表示。
与材料类别对应的代码见表4-2材料类别代码。
第三单元规定为管道等级序号，即在相同的压力和类似或相同的材料的情况下表示不同的管道等级，用一位数字或两位数字来表示。
5.标注示例
BB1
第三单元，相同的压力和类似或相同的材料下的变化顺序
号，表示其顺序号为1。
第二单元，管道的主要材料类别代号，表示其材料类别为碳钢类。
第一单元，管道公称压力等级代号，表示其压力等级为150LB(2.0MPa)。
1 总则本规定适用于中泰化学4×30MVA密闭电石炉工程压缩空气站的管道材料设计和选用，但不包括与仪表连接的管道和地下水管道。
2 管道等级2.1表示方法管道等级代号由三个单元组成，分别表示法兰的公称压力、基本材料和顺序号。
例:1.6 A 1(1)(2) (3)(1) 第一单元表示法兰的公称压力(2) 第二单元表示基本材质(3) 第三单元表示相同的公称压力和相同的基本材料下的变化顺序号2.2代号说明1.2.1第一单元，用两位阿拉伯数字表示2.2.2第二单元，用英文字母表示1.2.2第三单元，用阿拉伯数字表示表示适用介质不同、温度不同或腐蚀裕量不同，引起管件或阀门的选择有较大的不同。
按字母顺序，无特殊意义。
3一般规定3.1管道连接3.1.1工艺管道除安装、维护、检修必须拆卸处外，管道采用焊接连接。
3.1.2公称直径≤DN40的管道采用承插焊连接，公称直径≥DN50的管道采用对焊连接。
3.2管道分支3.2.1主管≤DN40时，支管连接均采用锻钢制三通管件。
3.2.2主管≥DN50时，支管的形式可采用支管开口焊和开口补强、对焊三通或单头管箍等，详见分支表。
3.2.3下表是推荐的补强板最小宽度，实际的补强板宽度应进行计算，补强板的厚度不能小于主管的壁厚。
4管道材料的选用4.1管道4.1.1除与设备连接外，管道的公称直径应按以下规格选用：15、20、25、40、50、80、100、150、200、250、300mm.4.1.2该项目管道采用小外径。
4.1.3管道壁厚说明由于小外径管道标准未规定表号系列，为便于编制《管道材料等级规定》，该装置规定表号如下表，表中表号与任何标准的管子表号无关。
4.1.4 标准为GB/T8163-1999的20#无缝钢管以正火状态交货，同时受冬季低温环境温度影响，设计温度为环境温度的介质管道应补做低温冲击试验.4.1.5输送仪表空气管道必须用法兰连接，焊接后做镀锌处理。
1总则1.1 编制目的为使本专业在基础设计（初步设计）和详细设计阶段的选材合理和统一，特编制此规定。
1.2 适用范围本规定适用于本公司独家承担的项目（工厂或装置）设计；本公司与其他单位合作承担的项目设计，可按工程的统一规定进行，工程未规定的按本规定执行。
1.3 标准、规范《石油化工企业管道设计器材选用通则》SH3059-94《石油化工给水、排水管道设计规范》SHJ34-912 管道级（类）别和设计压力2.1 给排水管道材料和组成件压力等级分类给排水管道材料和组成件可分两类，一类为有压管道，另一类为无压管道，即重力流管道。
按公司要求和实际情况，压力管道和组成件分为工厂设计（即全厂给排水、循环水场和高压消防泵站）和生产装置(单元)设计两部分考虑。
（不包括室内给排水）2.1.1 工厂设计部分：工厂设计部分的压力管道根据石油化工厂的情况分为两级，即工作压力P工作 0.5MPaG时，管道及组成件设计压力按2P工作考虑（即为管道试验压力）。
当管道工作压力P工作≥0.5MPaG时，管道和组成件设计压力按P设= P工作+0.5MPa。
（即为管道试验压力）2.1.2 生产装置(单元)部分：生产装置(单元)街区给排水管道及组件根据公司要求与配管专业统一，便于材料的统一采购和安装。
本专业压力管道及组件均按配管最低压力(150Lb)等级确定，即按公称压力PN=2.0MPaG确定。
当公司没有此特殊要求时，按PN1.0MPaG和PN1.6MPaG两种压力确定管材及配套附件。
但与地上配管相连的管道应保持与配管一致。
2.1.3 与设备或容器相连接的管道，其设计压力应不低于所连接设备和（或）容器的设计压力。
2.1.4 离心泵排出管道的设计压力应按下式计算：P设=生产装置接管点所需压力+生产装置接管点至离心泵，离心泵至吸水口的管道阻力损失和局部阻力+接管点与吸水池最低工作水位压力的高差当P工作 0.5MPaG时，管道设计压力按2 P工作确定当P工作≥0.5MPaG时，管道设计压力按P工作+0.5MPaG确定2.1.5 真空系统管道的设计压力应取0.1MPaG外压。
编制徐世平审核徐心兰会签王崇谦徐思文齐青批准张德姜目次1 总则1.1 适用范围1.2 引用标准1.3 替代标准2 一般规定3 管道材料等级表附录 A 编制说明1 总则1.1 适用范围本标准适用于炼油和石油化工企业工艺装置工艺管道及管道组成件的选用。
1.2 引用标准在使用本标准时 , 尚应符合下列标准的规定 :a GB/T 3091 《低压流体输送用镀锌焊接钢管》b GB 5310 《高压锅炉用无缝钢管》c GB/T 8163 《输送流体用无缝钢管》d GB/T 9114.2 《 PN1.0Mpa (10bar 凸面带颈螺纹钢制管法兰》e GB/T 9114.3 《 PN2.5Mpa (25bar 凸面带颈螺纹钢制管法兰》f GB 9948 《石油裂化用无缝钢管》g GB/T 12459 《钢制对焊无缝管件》h GB/T 13401 《钢板制对焊管件》i GB/T 14626 《锻钢制螺纹管件》j GB/T 14976 《流体输送用不锈钢无缝钢管》k HG 20593 《板式平焊钢制管法兰 (欧洲体系》l HG20595 《带颈对焊钢制管法兰 (欧洲体系》m HG 20601《钢制管法兰盖 (欧洲体系》n HG 20606 《钢制管法兰用非金属平垫片 (欧洲体系》o HG 20608 《钢制管法兰用柔性石墨复合垫片 (欧洲体系》p HG 20610 《钢制管法兰用缠绕式垫片 (欧洲体系》q HG 20612 《钢制管法兰用金属环垫 (欧洲体系》r JB/T 82.1 《凸面对焊钢制管法兰》s JB/T 82.2 《凹凸面对焊钢制管法兰》t JB/T 82.4 《环连接面对焊钢制管法兰》u JB/T 86.1 《凸面钢制管法兰盖》v JB/T 86.2 《凹凸面钢制管法兰盖》w JB/T 87 《管路法兰用石棉橡胶垫片》x JB/T 89 《管路法兰用金属环垫》y JB/T 90 《管路法兰用缠绕式垫片》z SH 3059 《石油化工企业管道设计器材选用通则》aa SH 3403 《管法兰用金属环垫》ab SH 3404 《管法兰用紧固件》ac SH 3407 《管法兰用缠绕式垫片》ad SH 3408 《钢制对焊无缝管件》ae SH 3410 《锻钢制承插焊管件》af SY/T 5037 《普通流体输送管道用螺旋埋弧焊钢管》1.3 替代标准本标准替代 BA3-3-1-96《管道器材选用规定》和 BA3-3-2-92《管道等级表》。
北京中寰工程项目管理有限公司Beijing Zhonghuan Engineering & Project Management Co., Ltd.项目名称：Phifer PROJECT飞佛特种纺织品(宁波)项目装置名称：PLANT FACILITY 全厂性工程资质等级 : 乙级证书编号 : 011053-sy 文件号 XXXX C0 For Construction 施工图修改REV 说明DESCRIPTION编制PRE’D校核CHK’D审核APP’D审定AUTH’D项目经理PROJ.MAN日期DATE 管道材料选用及等级规定PIPING MATERIALSPECIFICATION飞佛特种纺织品(宁波)项目第2页43页管材专业施工图Phifer Project1. 缩写词缩写词说明B 英寸BB 螺栓连接型阀盖BC 螺栓连接型阀帽BE 坡口端BW 对焊C.A 腐蚀裕量(mm)CALC 计算C.I 铸铁C.S 碳钢DWG 图EC 外部涂覆EFW 电熔焊ERW 电阻焊FF 全平面FLG 法兰FLGD 法兰型F to F 面到面F.V 全真空F.FULL 通径防火FMF 凹面F.W 现场焊GALV 镀锌HEX.NUT 六角螺母H.F 硬质合金面ID 内径ISNS 内螺纹暗杆ISRS 内螺纹,明杆LIFT 升降式LJ 活套法兰MAX 最大M.BOLT 机制螺栓MF 凸面MIN 最小MFR'S STD 制造商标准NB 无阀盖NO 序号NOM 通常 , 公称NPS 公称管径飞佛特种纺织品(宁波)项目第3页43页管材专业施工图Phifer Project缩写词说明OD 外径P.P 聚丙烯PTFE 聚四氟乙烯PVC 聚氯乙烯PWHT 焊后热处理PE 平端R 半径RF 突面RTFE 加强四氟SB 螺纹阀盖S.BOLT 双头螺栓SCH 管壁厚表号SG 小槽面SCRD 螺纹SH 表面硬化钢SMLS 无缝SO 滑套焊接SPIRAL 缠绕垫片SR 应力消除S.S 不锈钢ST 小榫面SW 承插SWING 旋启式T 螺纹TE 螺纹端WELD 焊接WN 高颈法兰飞佛特种纺织品(宁波)项目第4页43页管材专业施工图Phifer Project2．0 管道等级索引等级号介质代号最大口径设计温度设计压力法兰等级材质腐蚀裕度英寸°C MPag (mm)01 IA,PA,PRW,FW,RW X X X 150 RF Q235A(GALV) 0.002 CW,PRW X X/-X X 150 RF ST.20 1.5飞佛特种纺织品(宁波)项目第5页43页管材专业施工图Phifer Project3．0 管道材料等级等级号：01流体介质IA,PA,PRW,FW,RW 分支表腐蚀裕量0.0 mm 温度－压力温度°C X X焊后热处理不要额定值压力 MPa X X名称公称直径材料制造端部壁厚标准号备注ITEM NOM. SIZE MATERIAL PRODUCT END WALL THICK REF. TO NOTE管子PIPE1/2 – 2 Q235A(GALV) ERW TE SCH 80 GB/T30913 –4 Q235A(GALV) ERW BE SCH 40 GB/T13793弯头,异径管,三通,管帽 ELBOW,REDUCER,TEE,CAP1/2 – 2 20(GALV) FORGE SCRD CL.3000 ASME B16.113 –4 20(GALV) SMLS BW SCH 40 ASME B16.9活接头 UNION1/2 – 2 20(GALV) FORGE SCRD CL.3000 MSS SP-83管接头 COUPLING1/2 – 2 20(GALV) FORGE SCRD CL.3000 ASME B16.11半管接头 HALF COUPLING1/2 – 2 20(GALV) FORGE SCRD CL.3000 ASME B16.11丝堵 PLUG1/2 – 1 20(GALV) FORGE MTE ASME B16.11短管 STRAIGHT NIPPLES1/2 – 2 Q235A(GALV) ERW BET SCH 80 L=100mm名称公称直径材料等级类型–密封面厚度标准号备注ITEM NOM. SIZE MATERIAL CLASS TYPE- FACE REF. TO NOTE法兰FLANGE1/2 – 2 20(GALV) 150 TE-RF ASME B16.53 –4 20(GALV) 150 SO-RF ASME B16.5法兰盖 BLIND FLANGE1/2 – 4 20(GALV) 150 RF ASME B16.5垫片 GASKET150 RF 1.5mm HG20629 1/2 – 4 柔性石墨复合垫/304螺栓/螺母 BOLT/NUT1/2 – 4 8.8/8 150 S.BOLT/HEX. NUT GB901飞佛特种纺织品(宁波)项目第6页43页管材专业施工图Phifer Project等级号：01流体介质IA,PA,PRW,CDA 分支表 T - 01腐蚀裕量0.0 mm 温度－压力温度°C 50 100焊后热处理不要额定值压力 MPa 1.53 1.42名称公称直径阀体/阀芯等级端部类型阀号标准号备注球阀1/2 - 2 A105/316+PTFE 800 SCRD L-201 BS53511/2 - 2 BRASS/CrNi+PTFE 800 SCRD L-211 BS5351 (4)1/2 - 6 A216GR.WCB/316+PT150 RF FULL L-205 ASME B16.10/BS5351FE止回阀1/2-11/2 A105/316 800 SCRD BC,LIFT L-801 BS5352闸阀1/2 - 2 A105/13Cr 800 SCRD BB,OS&Y L-403 API 6023 - 6 A216GR.WCB/13Cr 150 RF BB,OS&Y L-401 ASME B16.10/API600截止阀1/2 - 2 A105/13Cr 800 SCRD BB,OS&Y L-605 API 6023 - 6 A216GR.WCB/13Cr 150 RF BB,OS&Y L-603 ASME B16.10/BS1873飞佛特种纺织品(宁波)项目第7页43页管材专业施工图Phifer Project等级号：01PIPING MATERIAL SPECIFICATION SPECIFICATION CODE: 01NOMINAL HEADER SIZENOMINALPIPE SIZE24 20 18 16 14 12 10 8 6 4 3 2 1 1/2 1 3/4 1/2N 1/2 HC HC TRT TRT TRT TRT T O 3/4 HC HC TRT TRT TRT T M 1 HC HC TRT TRT TI 1 1/2 HC HC TRT TN 2 HC TRB TA 3 TRB TBL 4 TB6B 8R 10A 12N 14C 16H 1820S 24IZE飞佛特种纺织品(宁波)项目第8页43页管材专业施工图Phifer Project4.0 材料等级说明：（1）管道外径及壁厚见“管道壁厚表”（2）具体长度视保温厚度而定（3）对焊管件的壁厚应与所连接管子的壁厚一致（4）仅用于放空、排净和压力计的组合件（5）仅用于压力计组合件（6）100%探伤（7）现场制作，见附图（8）管子的材料、制造及加工标准见GB/T14976（9）管子的材料、制造及加工标准见GB12771。

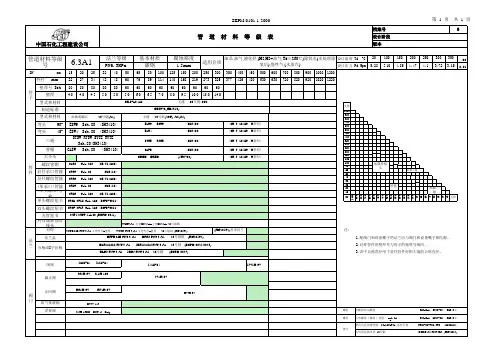

中国石化北京设计院标准-管道材料等级管道材料等级规定设计标准SEPM 0101.1-2000 实施日期2000年12月28日中国石化工程建设公司第 1 页共 55 页编制柯松林审核徐世平会签王崇谦徐思文齐青批准张德姜目次1 总则1.1 范围1.2 引用标准1.3 替代标准2 一般规定2.1 管道材料等级2.2 钢管2.3 管件2.4 阀门2.5 法兰2.6 垫片和紧固件2.7 其它2.8 管道材料等级索引3 管道材料等级表1 总则1.1 范围1.1.1 本标准对工艺装置的管道材料选用进行了规定。
1.1.2 本标准适用于炼油工艺装置管道及管道组成件的选用；石化装置管道及管道组成件的选用可参照执行。
1.2 引用标准使用本标准时，应使用下列标准最新版本。
GB/T 3091 《低压流体输送用镀锌焊接钢管》GB 5310 《高压锅炉用无缝钢管》GB/T 8163 《输送流体用无缝钢管》GB/T 9114.2 《PN1.0MPa（10bar）和PN1.6MPa（16bar）凸面带颈螺纹钢制管法兰》GB/T 9114.3 《PN2.5MPa（25bar）凸面带颈螺纹钢制管法兰》GB 9948 《石油裂化用无缝钢管》GB/T 12459 《钢制对焊无缝管件》GB/T 13401 《钢板制对焊管件》GB/T 14383 《锻钢制承插焊管件》GB/T 14626 《锻钢制螺纹管件》GB/T 14976 《流体输送用不锈钢无缝钢管》HG 20592 《钢制管法兰型式、参数（欧洲体系）》HG 20593 《板式平焊钢制管法兰（欧洲体系）》HG 20595 《带颈对焊钢制管法兰（欧洲体系）》HG 20596 《整体钢制管法兰（欧洲体系）》HG 20601 《钢制管法兰盖（欧洲体系）》HG 20606 《钢制管法兰用非金属平垫片（欧洲体系）》HG 20608 《钢制管法兰用柔性石墨复合垫片（欧洲体系）》HG 20610 《钢制管法兰用缠绕式垫片（欧洲体系）》HG 20612 《钢制管法兰用金属环垫（欧洲体系）》JB/T 82.1 《凸面对焊钢制管法兰》JB/T 82.2 《凹凸面对焊钢制管法兰》JB/T 82.4 《环连接面对焊钢制管法兰》JB/T 86.1 《凸面钢制管法兰盖》JB/T 86.2 《凹凸面钢制管法兰盖》JB/T 87 《管路法兰用石棉橡胶垫片》JB/T 89 《管路法兰用金属环垫》JB/T 90 《管路法兰用缠绕式垫片》SH 3059 《石油化工企业管道设计器材选用通则》SH 3403 《管法兰用金属环垫》SH 3404 《管法兰用紧固件》SH 3407 《管法兰用缠绕式垫片》SH 3408 《钢制对焊无缝管件》SH 3410 《锻钢制承插焊管件》SY/T 5037 《普通流体输送管道用螺旋埋弧焊钢管》1.3 替代标准本标准代替SEPD 0301-1999《管道材料等级规定》。
