波峰焊机操作

波峰焊机操作说明书一．波峰焊怎样开机1．打开波峰焊电源2．打开启动和锡炉3．待锡炉温度达到设定温度时，打开预热一.预热二。

4．打开运输；冷却；波峰Ⅱ（波峰有：波峰Ⅰ；波峰Ⅱ；工艺简单的只开波峰Ⅱ）！5．在生产当中，打开经济运行可以减少损耗。

二．波峰焊怎样操作1．波峰Ⅱ打开，锡炉下有个链条角度调节器，，（注：波峰高度范围：16到18间，过高锡氧化的快。

）调节时爪子的尖部要浸到锡面2．按喷雾键，检查喷头有没助焊剂喷雾和雾化情况。

3．按每块板的大小调节链条间的宽窄度，通过链条间的运输来进板生产。

三．助焊剂的调节方法1．最下面的喷雾调节阀是控制助焊剂的喷量的多少。

2．中间的喷雾调节阀是控制助焊剂的雾化。

3．气缸调节阀是控制喷头的摆动速度的快慢。

4．喷头下边的旋转器也可以调节助焊剂的多少。

注：助焊剂不能和空气接触二十四小时，以免挥发。

四．波峰焊的保养方法1．锡炉的清渣方法：①把链条升高，以免锡炉撞到爪子。

②旋转锡炉下方的旋转器把锡炉摇出来。

③用漏勺把锡炉的锡渣清理干净，把锡炉摇回去。

2．喷头的保养方法：①闭关助焊剂箱下阀门，打开酒精箱下的阀门并倒进酒精。

然后启动喷雾，让喷头清洗3到5分钟。

清洗完后还要关闭酒精下的阀门和喷雾，佘下的酒精倒出来装好。

并打开助焊剂下阀门。

②把喷头拆散，用酒精清洗干净喷头上的元件，用黄油涂上，组装好喷头上的元件。

注：拆装是要保管好喷头上的元件。

3．爪子的保养方法：①在锡炉左下方倒进酒精，打开阀门。

按洗爪清洗5到位10分钟，清洗完要关闭洗爪，把多佘的酒精倒出来装好，以免挥发。

4．链条的保养方法：①在运输口的链条头部取下螺母，用黄油涂上并装好螺母。

5．空压机的保养方法：①每次用完波峰焊要关闭空压机。

②每星期空压机要放水一次。

③空压机里的机油没浸到油表里的红点要加机油。

五．波峰焊用完后怎样关机1．停止波峰焊的运输；波峰；冷却。

2．关闭锡炉；启动。

3．检查操作盘各键是否关闭。

4．关闭波峰焊的电源。

编写： 编号：EGWI00002 复核： 版本：0 批准： 页数：1 OF 8日期：Aug/25/2001MEC工作指引 波峰焊接机操作指引1． 目的为了保证波峰焊接机的可靠性和性能发挥良好，提高工作效率和确保产品质量稳定以及确保人身安全。

2． 适用范围2．1 生产部波峰焊接机操作员 2．2 工程部技术员。

3． 职责3．1 工程部：工程部技术员负责指导操作和监督落实操作指引。

3．2 生产部：波峰焊接机操作员负责执行操作指引进行操作。

4． 内容4．1． 通电前检查① 检查供电是否为本机额定的三相四线制电源。

② 检查设备是否良好接地。

③ 检查锡炉内锡容量是否达到要求。

④ 松香比重、容量是否适宜。

⑤ 检查气压是否调整为需要值。

⑥ 整机调整是否完成。

4．2 参数设置a ． 时间制的定时设置 ① 输入当前时钟：按住 钮，同时点Day ，h+和m+钮， 输入当前的星期、小时和分钟；释放钮，即启动时钟运行。

② 设定开机/关机时间：版本：0波峰焊接机操作指引页数：2 OF 8日期：Aug/25/2001按下CH1钮直到显示一个可存储的单元为止，如：FrXX；用Day钮输入可能的天数组合，如12345，用h+和m+钮输入定时时间，如6：30h，用1钮选择开机(自动ON= )或关机(OFF= )方式，再用GH1钮存储编程数据并选择下一空闲单元，继续设置ON或OFF时间；或按钮存储编程数据，同时返回到时间状态。

b.温度表1的设定：①设置温度设定值：按下键，表面显示SP；再按键或按键，选定设置值。

②设定温度报警值：再按下键，表面显示AL，再按键或按键，选定温度报警值。

c.温度表2的设定：用旋钮设定温度限值。

温度达到设定值时，输出信号。

注意：应避免将设定值超出范围而损坏仪表；或设定值设置太低，引起误操作。

d.电子调速器①将调速器上开关拔至RUN，则电源指示灯亮。

②旋转调速旋钮至所需数值即可。

e.变频器版本：0波峰焊接机操作指引页数：3 OF 8日期：Aug/25/2001变频器参数已在机器出厂前设置好，不用重新设置。

波峰焊机安全操作规程
《波峰焊机安全操作规程》
一、前言
波峰焊机是一种常用的焊接设备，用于电子零件的焊接。

为了确保操作人员的安全，以下是波峰焊机的安全操作规程，务必严格遵守。

二、波峰焊机的安全操作规程
1. 操作人员必须佩戴防护眼镜和耳塞，以防止火花或飞溅的焊接材料伤害眼睛和耳朵。

2. 在操作过程中，必须保持工作区域干净整洁，避免杂物堆积，以免造成操作事故。

3. 操作人员必须穿着合适的工作服和手套，防止意外的火花或烫伤。

4. 在操作前，必须检查设备的电源和电气线路，确保无漏电风险。

5. 操作人员必须熟悉焊接设备的操作规程和紧急停止开关的位置。

6. 操作人员在操作过程中，不得离开工作岗位，必须全神贯注
地完成焊接工作。

7. 在更换焊接材料或调整设备时，必须先断开设备的电源，以确保安全。

8. 焊接设备应放置在通风良好的地方，并远离易燃材料，以防止火灾危险。

9. 完成焊接工作后，必须将设备和工作区域清洁干净，以便下次使用。

10. 如发生设备故障或操作事故，必须立即停止操作并向相关人员报告，确保安全。

以上是关于波峰焊机安全操作规程的内容，希望所有操作人员严格遵守，并安全地完成焊接工作。

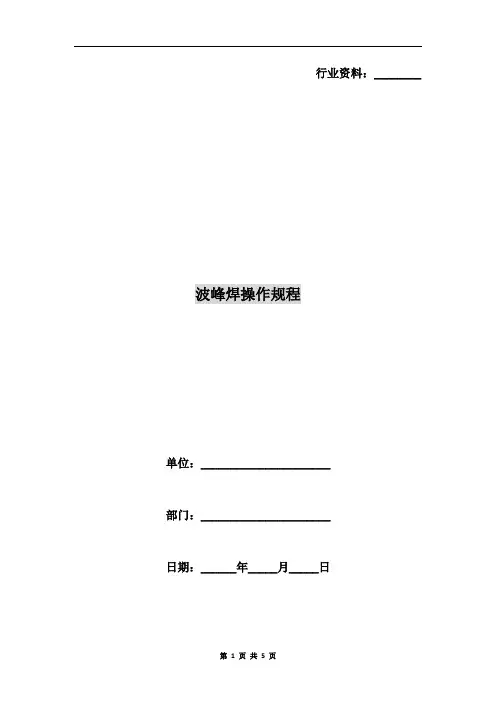

行业资料：________ 波峰焊操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共5 页波峰焊操作规程1、焊接前准备检查待焊PCB（该PCB已经过涂敷贴片胶、SMC/SMD贴片、胶固化并完成THC插装工序）后附元器件插孔的焊接面以及金手指等部位是否涂好阻焊剂或用耐高温粘带贴住，以防波峰后插孔被焊料堵塞。

如有较大尺寸的槽和孔也应用耐高温粘带贴住，以防波峰焊时焊锡流到PCB的上表面。

将助焊剂接到喷雾器的软管上。

2、开炉打开波峰焊机和排风机电源。

根据PCB宽度调整波峰焊机传送带（或夹具）的宽度。

3、设置焊接参数助焊剂流量：根据助焊剂接触PCB底面的情况确定。

使助焊剂均匀地涂覆到PCB的底面。

还可以从PCB上的通孔处观察，应有少量的助焊剂从通孔中向上渗透到通孔顶面的焊盘上，但不要渗透到组件体上。

预热温度：根据波峰焊机预热区的实际情况设定（PCB上表面温度一般在90-130℃，大板、厚板、以及贴片元器件较多的组装板取上限）。

传送带速度：根据不同的波峰焊机和待焊接PCB的情况设定（一般为0.8-1.92m/min）。

焊锡温度：必须是打上来的实际波峰温度为2605℃时的表头显示温度。

由于温度传感器在锡锅内，因此表头或液晶显示的温度比波峰的实际温度高5－10℃左右。

测波峰高度：调到超过PCB底面，在PCB厚度的2/3处。

4、首件焊接并检验（待所有焊接参数达到设定值后进行）第 2 页共 5 页把PCB轻轻地放在传送带（或夹具）上，机器自动进行喷涂助焊剂、干燥、预热、波峰焊、冷却。

在波峰焊出口处接住PCB。

按出厂检验标准。

5、根据首件焊接结果调整焊接参数。

6、连续焊接生产方法同首件焊接。

在波峰焊出口处接住PCB，检查后将PCB装入防静电周转箱送修板后附工序。

连续焊接过程中每块印制板都应检查质量，有严重焊接缺陷的印制板，应立即重复焊接一遍。

SMT波峰焊机知识介绍1波峰焊机工作流程及操作方法一、工作流程涂助焊剂→预热→焊锡→冷却二、操方法1.首先检查下列各点是否符合规格：a.输入电压：3相、4线、380V、30Ab.松香焊剂：比重0.83(液面离炉面10mm)c.气压：约2bard.锡容量：约2bar2.根据输入电子时间掣的程序来选定自动控制或不定时间手动控制。

3.将锡炉温度2P定在250℃，报警AL定在10℃（一般情况）。

锡炉发热线分为上下两层，上层加热，下层恒温，未到报警时，上下两层一起工作，到达报警温度时，上层停止工作，只留下层恒温，此时准备灯亮，本机其它功能才能操作，此设计是为了保护锡炉马达。

4.准备灯亮后，开启预热器，把温度调到需要值。

（一般以板底温度为准，标准温度80℃~100℃）根据PCB大小，确定开1~2组发热线，充分利用能源。

5.通过面板上的按建，开启各项功能。

（按一下“ON”再按一下“OFF”）6.将运输链调到所需阔度，开启运输，调至链速。

7.如选用自动控制，下班后切勿将电源关掉。

2波峰焊机组件日常维护要点一、松香炉日常维护要点。

1.必须经常加添松香及溶液。

2.通常在20天（视松香变质的程度），要将所有的松香更换。

3.清除空气过滤器的积水（每天清除一次）二、预热器日常维护要点1.注意电压是否正常，过高电压可引起发热管过热而烧毁。

（每周检查一次）2.松香经常易于积在反射盘上，太多松香积在发热部份的反射盘上，可能会引起燃烧，所以必须每天清理，如果工作量太多的时候，可将锡纸放于发热线下，便于清理，故经常清理才能得到最佳发挥预热器之功效。

（每周清理一次）3.经常测试线路板底部温度，应在80℃~100℃之间，以保证最佳的焊锡效果。

（每月测量一次）4.预热器发热线沿横向分为二组，线路板宽度较大时（300mm左右）将二组发热线全部开启，1、2组可由机尾掣控制，预热按键为总开关）。

此功能是为了充分利用能量，以节省电能。

三、焊锡炉日常维护要点1.锡炉底部装有一个放锡嘴，用以清洗锡炉时将锡排出炉外。

波峰焊设备的操作要点以波峰焊设备的操作要点为标题，本文将介绍波峰焊设备的操作要点，帮助读者更好地使用该设备。

一、设备准备1. 确保设备连接稳定，无松动或损坏的部件。

2. 检查设备电源，确保电源稳定并符合要求。

3. 检查焊接材料，确保质量可靠，不受潮或受损。

二、焊接准备1. 根据焊接要求，选择合适的焊接工艺参数，如焊接温度、焊接速度等。

2. 将焊接材料正确安装在焊接台上，并确保与设备接触良好。

3. 检查焊接头部的宽度和间距，确保符合焊接要求。

三、设备操作1. 打开设备电源开关，确保电源指示灯亮起。

2. 调整设备工作温度，根据焊接材料的要求进行调节。

3. 调整设备工作速度，根据焊接材料的要求进行调节。

4. 按下设备开始按钮，开始焊接作业。

5. 在焊接过程中，保持设备稳定，避免晃动或碰撞。

6. 监控焊接过程中的温度和速度，及时调整参数以保持焊接质量。

7. 焊接完成后，及时关闭设备电源开关，确保设备安全关闭。

四、焊接质量检查1. 检查焊接点的焊接质量，如焊接头的宽度和间距是否符合要求。

2. 检查焊接点的焊接强度，如焊接点是否牢固。

3. 检查焊接点的外观，如焊接点是否平整、无气泡或裂纹。

五、设备维护1. 定期清洁设备，确保设备表面干净无尘。

2. 定期检查设备连接部件，确保无松动或损坏。

3. 定期检查设备电源，确保电源稳定并符合要求。

4. 定期更换焊接材料，确保焊接质量稳定可靠。

以上是波峰焊设备的操作要点，通过正确的设备准备、焊接准备、设备操作、焊接质量检查和设备维护，可以保证波峰焊设备的正常运行和焊接质量。

希望本文能对读者有所帮助。

波峰焊机操作培训1. 简介波峰焊机是常用于电子元件的自动焊接工艺之一。

它通过将焊料融化并塑形成波浪形，在波浪上通过自动传送工件，实现焊接。

2. 波峰焊机的组成部分波峰焊机主要由以下几个组成部分构成： - 控制单元：负责控制整个系统的运行，包括温度控制、速度控制等功能。

- 运动系统：用于移动工件，使其在焊接过程中与焊料波浪接触。

- 加热系统：用于将焊料加热至熔点。

- 焊料供给系统：提供焊料给波峰焊机的焊接区域。

3. 波峰焊机的操作步骤步骤一：准备工作在进行波峰焊机操作之前，需要做好以下准备工作： 1. 检查设备：确保波峰焊机正常工作，没有损坏或故障。

2. 准备焊料：根据要焊接的工件材料和要求准备适当的焊料。

3. 准备工件：清洁并检查要焊接的工件，确保其表面光洁且没有杂质。

步骤二：设置参数根据焊接要求，设置波峰焊机的参数，包括温度、速度等： 1. 温度：根据焊料的熔点调整加热系统的温度，通常需要预热一段时间。

2. 速度：根据工件的要求和焊接质量，设置工件的移动速度。

步骤三：进行焊接1.将工件放置在焊接区域，并确保工件与焊料波浪接触。

2.按下开始按钮，启动波峰焊机。

3.观察焊接过程，确保焊接质量。

如有需要，可调整参数以达到更好的焊接效果。

4.焊接完成后，关闭波峰焊机，等待工件冷却。

4. 注意事项在操作波峰焊机时，需注意以下事项： 1. 安全操作：遵守相关安全操作规范，确保人身安全和设备安全。

2. 参数设置：根据焊接要求和工件材料，正确设置参数，以确保焊接质量。

3. 维护保养：定期清洁和检查波峰焊机，及时更换损坏的部件，确保设备的正常工作。

4. 焊接质量控制：观察焊接过程，及时调整参数以达到预期的焊接质量。

5. 工件处理：焊接完成后，注意处理工件，防止热伤害和损坏。

5. 结论波峰焊机是电子元件焊接常用的自动焊接工艺之一，通过合理设置参数和正确操作，可以获得良好的焊接质量。

在操作波峰焊机时，需要注意安全操作和焊接质量控制，并进行定期的维护保养，以确保设备的正常运行。

波峰焊机操作规程波峰焊机操作规程之相关制度和职责,波峰焊机操作人员应详细熟悉设备原理,电原理图,技术说明书及其它辅助资料后方可操作。

1、开动波峰焊机前应检查机床各部件螺丝有无松动。

2、打开电源3、将锡锅温度与预热温度设置至工艺要求后...波峰焊机操作人员应详细熟悉设备原理,电原理图,技术说明书及其它辅助资料后方可操作。

1、开动波峰焊机前应检查机床各部件螺丝有无松动。

2、打开电源3、将锡锅温度与预热温度设置至工艺要求后打开电热开关。

4、在焊剂储液箱内加满一定浓度的助焊剂。

5、调节喷雾槽空气压力与流量,使喷雾效果最佳。

6、调整链爪速度至工艺要求。

7、调整链爪开档至印制板同宽。

8、待温度达到设定值时,启动锡泵,输送印制板进行焊接。

9、焊接结束后关闭电源,清扫作业现场。

篇2:波峰工程师岗位职责波峰焊设备工程师浙江极智通信科技股份xxxx 浙江极智通信科技股份xxxx,极智工作职责:1.负责波峰焊工艺,分析和解决生产过程中的工艺技术问题;2.改进和优化生产制成工艺;3.生产现场工艺管控,新产品导入生产工艺的制定4.波峰焊设备管理和维护,精通波峰焊参数调整,优化PCBA板焊点良率提升;5.生产工艺文件作业指导书的编制和管理;岗位要求:1、3年以上电子波峰焊相关经验,大专以上学历;2、熟悉波峰焊设备操作,程式制作;3、熟悉ERSA/劲拓/日东等波峰焊设备优先;4、有良好的敬业精神和团队精神,能够承受压力;5、同等职位工作经历满5年可放宽条件;篇3:波峰焊设备工程师岗位职责波峰焊设备工程师浙江极智通信科技股份xxxx 浙江极智通信科技股份xxxx,极智工作职责:1.负责波峰焊工艺,分析和解决生产过程中的工艺技术问题;2.改进和优化生产制成工艺;3.生产现场工艺管控,新产品导入生产工艺的制定4.波峰焊设备管理和维护,精通波峰焊参数调整,优化PCBA板焊点良率提升;5.生产工艺文件作业指导书的编制和管理;岗位要求:1、3年以上电子波峰焊相关经验,大专以上学历;2、熟悉波峰焊设备操作,程式制作;3、熟悉ERSA/劲拓/日东等波峰焊设备优先;4、有良好的敬业精神和团队精神,能够承受压力;5、同等职位工作经历满5年可放宽条件;。

波峰焊机操作规程办法1. 操作前准备1.员工应穿戴对应的劳保用品，如手套、防护服等。

2.确保波峰焊机接地良好，设备无故障、漏电等情况。

如发现异常，需要及时维修处理。

3.确认焊接产品是否可以使用波峰焊机进行生产。

4.检查焊接产品的板厚、线径是否符合波峰焊机的规格要求。

5.设定好波峰焊机的相关参数，包括预热时间、焊锡温度、滴锡量等。

2. 操作步骤1.将焊接产品放置在波峰焊机工作台上，调整好焊接位置和工作角度。

2.开启波峰焊机，进行预热。

预热时间根据焊接产品的材料和厚度来决定，一般为10-20分钟。

3.按照设定好的参数，调整好波峰焊机的操作界面，包括焊锡温度、滴锡量、送锡速度等。

4.开始进行焊接操作。

在上下焊锡头之间形成的波峰区域，焊锡会被融化，在产品的焊点处形成焊接点。

5.进行焊接操作时，保持焊接头不断地进行运动，以保证焊接点均匀、牢固。

6.焊接完成后，关闭波峰焊机，清理设备和工作台。

3. 注意事项1.不要在没有劳保用品的情况下进行焊接作业，避免受伤和危害。

2.在使用波峰焊机之前应了解产品、设备的性能规格，保证所选用的波峰焊机适合进行焊接作业。

3.避免在温度不足或超温的情况下进行焊接作业，同时也应避免超过设定的焊锡温度。

4.如有异响或异味等异常现象，要及时进行检查和维修，以避免产生故障。

5.清洗设备和工作台时，应先关闭电源，并按照相关操作流程进行清洗和维护，以保证设备的健康和安全。

4. 维护保养1.定期检查波峰焊机的电源线、插头、焊接头等设备的接头和接线，确保良好的接触情况。

2.每月对波峰焊机设备进行一次维护保养，清理设备表面的尘垢和污垢，并按照厂家指定的标准对设备进行检修。

3.避免在湿度大、气温低、氧气充足的环境下进行焊接作业，以免影响焊接质量。

4.每次使用结束后，需要将设备进行清洁、消毒处理，以保证设备的卫生和健康。

以上是波峰焊机操作规程办法，如有需要，还需结合具体的实际情况进行操作和调整。

波峰焊作业指导书引言概述：波峰焊是一种常见的焊接工艺，广泛应用于电子元器件的生产过程中。

正确的波峰焊作业流程对于确保焊接质量和提高生产效率至关重要。

本文将详细介绍波峰焊的作业指导书，帮助操作人员正确进行波峰焊作业。

一、设备准备1.1 确保波峰焊机的正常运转：在进行波峰焊作业前，首先要检查波峰焊机的各项功能是否正常，包括预热系统、波峰系统、传送系统等。

1.2 准备焊接材料：准备好焊锡丝、焊盘、通孔板等焊接材料，确保其质量符合要求。

1.3 调整焊接参数：根据焊接材料的要求，调整波峰焊机的焊接参数，包括温度、速度、波峰高度等。

二、工件准备2.1 清洁工件表面：在进行波峰焊前，要确保工件表面干净无杂质，以确保焊接质量。

2.2 固定工件位置：将工件固定在焊接位置，确保其稳定不会移动。

2.3 预热工件：对于一些特殊材料或大尺寸工件，可以进行预热处理，以提高焊接效果。

三、波峰焊作业3.1 开始焊接：将预热好的工件放置在波峰焊机的焊接位置，启动波峰焊机进行焊接。

3.2 控制焊接时间：根据工件的要求，控制焊接时间，确保焊接质量。

3.3 检查焊接质量：焊接完成后，及时检查焊接质量，包括焊点是否完整、焊接是否均匀等。

四、焊后处理4.1 清洁焊接残渣：焊接完成后，及时清洁焊接残渣，以免影响下一次焊接的质量。

4.2 进行质量检测：对焊接完成的工件进行质量检测，确保焊接质量符合要求。

4.3 记录数据：对每次焊接的参数、时间、质量等数据进行记录，以便后续分析和改进。

五、安全注意事项5.1 穿戴防护装备：在进行波峰焊作业时，要穿戴好防护眼镜、手套等防护装备，确保安全。

5.2 避免操作失误：操作人员应经过专业培训，避免因操作失误导致事故发生。

5.3 定期维护设备：定期对波峰焊机进行维护保养，确保其正常运转。

结论：波峰焊作业指导书是确保波峰焊作业质量和效率的重要工具，操作人员应严格按照指导书的要求进行操作，确保焊接质量和安全。

同时，定期对设备进行维护保养，及时处理问题，以提高生产效率和产品质量。

文件类别：程序文件版本：版本一文件名：波峰焊机安全操作规程发文日期：2002-9-17波峰焊机安全操作规程一、目的为了正确地使用和操作波峰焊机，保证产品质量和安全性，维护设备的完好状态，特制定本规程。

二、适用范围本规程适用于生产部门波峰焊机的使用和操作。

三、职责本规程由生产部门负责执行，质量部门监督检查。

四、操作程序1．开机程序A．合上主开关盒内的空气开关，接通主电源。

B．将锡炉电源开关置于“ON”位置，锡炉开始加热（在连续生产的情况下，应使用自动定时开机功能，使锡炉提前加热）。

C．开启“预热”开关（指示灯亮）。

D．开启照明开关（灯亮）。

E．当锡炉温度显示达到250+/-5℃时，开启锡炉马达开关。

F．开启主机运转开关，链条开始运转。

G．开启发泡剂槽（助焊剂）开关，向发泡炉供气。

H．开启助焊剂开关（指示灯亮）。

I．开启清洗剂开关（指示灯亮）。

J．开启冷气风扇开关（指示灯亮）。

K．开启排风系统抽风机开关，使其向车间外面排风。

2．停机程序A．生产结束时，应按本规程第四.1.B条至第四.1.K条的顺序关闭各个开关。

B．当使用定时开机功能时，下班时应检查和校准定时时间，若发现不准确时应调整准确。

C．若长时间不使用本设备时，还应将主控开关柜内的空气开关断开，以确保设备安全。

3．注意事项A．生产部门应选择专门人员，经过培训、考核合格后，上岗操作，其它人员一律不得代替操作。

B．操作人员发现异常现象或故障时应立即停机，并报告线长及时处理解决。

C．操作人员应按规定按时、认真、准确地填写〈锡炉操作检测日报表〉及〈润维电子锡炉例行检查日报表〉。

D．设备管理和维修人员应按〈生产设备管理程序〉的有关规定对设备进行日常维护，按〈波峰焊机检定拟制：审核：批准：文件类别：程序文件版本：版本一文件名：波峰焊机安全操作规程发文日期：2002-9-17规程〉的规定进行定期检定，确保设备经常保持良好的工作状态。

E．波峰焊机使用10万台后应进行焊料的化学分析，若有害成份超标时，应更换焊锡。

波峰焊使用方法掌握过程：1.将波峰通道从锡炉中卸下。

2.将锡炉温度设置成280~300℃，升温，同时去除锡面浮渣。

3.当温度达到设置温度时，关闭加热器电源，自然降温。

4.自然降温至195℃左右时，开始打捞铜锡合金结晶体。

5.低于190℃时，停止打捞（需要时，重复2、3、4项）。

注意事项：1.280~300℃降至195℃的时间约1.5小时（因锡炉容量而异）。

2.约220℃时，可观察到锡面点、絮状的晶核产生。

随温度的进一步降低，晶核不断聚集增大，逐步形成松针状的CUSN结晶体。

3.195~190℃的时间约20分钟（因锡炉容量而异），打捞期间要快速有序。

4.打捞时漏勺要逐片捞取，切勿搅拌（结晶体受震动极易解体）。

5.打捞时漏勺提出锡面时要轻缓，要让熔融焊料尽量返回炉内。

6.CUSN结晶体性硬、易脆断，小心扎手！化学分析结果：两份取样（脆性体），铜含量分别为17WT%和22WT%。

补充说明：1.铜含量较CU6SN5低，是由于样品中的焊料无法分离的结果。

2.锡炉铜含量达0.25WT%时，凝固后的洁净锡面就可以观察到CU6SN5的结晶体（位置一般靠近结构件）。

铜含量达0.3WT%以上，每星期除一次（这时通道可不撤除，但需要把峰口撤掉，让锡面扩大，便于打捞），每次约5~10GK。

有铅焊料的铜含量已达0.25%是SMD焊接的一个界线，超过就容易发生桥接等焊接缺陷...。

捞前要将锡渣先清除干净了再降温...，然后在190C时打捞...，其他的仔细看一楼的步骤啊...。

波峰炉的工艺参数及常见问题的探讨一、工艺方面：工艺方面主要从助焊剂在波峰炉中的使用方式，以及波峰炉的锡波形态这两个方面作探讨；1、在波峰炉中助焊剂的使用工艺一般来讲有以下几种：发泡、喷雾、喷射等；A、当使用“发泡”工艺时，应该注意的是助焊剂中稀释剂添加的问题，因为助焊剂在使用过程中容易挥发，易造成助焊剂浓度的升高，如果不能及时添加适量的稀释剂，将会影响焊接效果及PCB 板面光洁程度；B、如果使用“喷雾”工艺，则不需添加或添加很少量的稀释剂，因为密封的喷雾罐能够有效地防止助焊剂的挥发，只需根据需要调整喷雾量即可；并要选择固含较低的最好不含松香树脂成份的，适合喷雾用的助焊剂；C、因为“喷射”时易造成助焊剂的涂布不均匀，且易造成原材料的浪费等原因，目前使用喷射工艺的已不多。

波峰焊作业指导书引言概述：波峰焊是一种常用的电子元器件焊接技术，广泛应用于电子制造行业。

本文将为您提供一份波峰焊作业指导书，帮助您了解波峰焊的基本原理、操作步骤以及注意事项，以确保焊接质量和工作安全。

一、波峰焊的基本原理1.1 焊接方式：波峰焊是通过将电子元器件插入波峰焊机的焊锡槽中，利用预热和焊锡波浪的作用，使焊锡完全覆盖焊接点，从而实现焊接的过程。

1.2 焊锡波浪形成：焊锡波浪由焊锡槽中的焊锡和通入的惰性气体共同形成。

焊锡通过加热熔化，并在焊锡槽中形成一定的液面，形成焊锡波浪。

1.3 焊接原理：焊接时，焊锡波浪将焊锡涂覆在焊接点上，同时通过热量传导，将焊接点加热至足够温度，使焊锡与焊接点发生冷凝反应，从而实现焊接。

二、波峰焊的操作步骤2.1 准备工作：1.1 确保焊接设备的正常运行，检查焊锡槽的温度和焊锡的质量。

1.2 清洁焊接点，确保焊接表面无油污、氧化物等杂质。

1.3 检查焊接点的位置和布局，确保焊接点与焊锡槽对齐。

2.2 焊接操作：2.1 将待焊接的电子元器件插入焊锡槽中，确保焊接点与焊锡波浪接触。

2.2 启动焊接机，调整焊锡槽的温度和焊锡波浪的高度，以保证焊接质量。

2.3 控制焊接时间，使焊锡与焊接点充分接触并冷凝。

2.3 检验焊接质量：3.1 检查焊接点的焊锡覆盖情况，确保焊锡完全涂覆焊接点。

3.2 使用显微镜检查焊接点的焊锡形状，确保焊锡呈现光滑、亮丽的外观。

3.3 进行焊接点的电性能测试，确保焊接点的电阻和导通性符合要求。

三、波峰焊的注意事项3.1 安全操作：在进行波峰焊作业时，必须佩戴防护手套、护目镜等个人防护装备，避免烫伤和眼部损伤。

3.2 焊接环境：确保焊接环境通风良好，避免焊锡烟雾对人体的危害。

3.3 设备维护：定期清洁焊锡槽，更换焊锡，确保设备的正常运行。

四、总结波峰焊作业指导书提供了波峰焊的基本原理、操作步骤以及注意事项。

正确理解和遵循这些指导，可以保证焊接质量和工作安全。

設備名稱 波峰焊機 設備功能 PCB 焊接文件編號 設備型號 廠 商版 本A 0一﹑波峰機的啟動圖一 波峰焊機平面示意圖注﹕1運輸車調速旋鈕 2運輸車停止按鈕 3控制面板 4預熱溫度調節 5焊錫溫度調節 6溫度補償溫度調節 7接近開關 8第一波峰高度顯示 9第一波峰高度調節旋鈕10第二波峰高度顯示 11第二波峰高度調節旋鈕 12調節螺釘 13急停按鈕 14電源總開關 15針形調節氣閥a ﹑接通外電源b ﹑打開波峰機右側的電源總開關﹐這時機器后面的排風扇開始工作﹐然后打開控制面板上的電源開關﹐這時波峰焊機預熱板開始加熱﹐同時錫鍋也開始加熱﹐焊錫開始熔化。

c ﹑根據PCB 板規格﹐設定焊接溫度的設定值。

我們一般設定溫度在240℃~260℃之間。

錫鍋繼續加熱﹐待(圖一)中錫鍋溫度調節控制儀表顯示值達到設定值時﹐儀表上的AL1的紅燈亮﹐開始報警﹐說明在錫鍋里面焊錫的溫度已達到PCB 板的焊接溫度﹐此時可以進行焊接。

d ﹑把PCB 板置于PCB 運輸車上﹐并根據不同的被焊對象﹐選擇預熱時間﹐波峰高度﹐鏈條傳送速度﹐助焊劑發泡高度等參數。

e ﹑按下控制面板中的“運行”按鈕﹐波峰焊機進入工作周期﹐此時氣泵開始工作﹐發泡槽開始噴助焊劑﹐傳送裝置開啟動﹐PCB 板運輸車帶動PCB 板通過助焊劑上方時﹐被粘附足量的助焊劑﹐滑架繼續運行﹐到達預熱單元上時自動停止。

這時PCB 板開始預熱﹐以保証助焊劑 充分潤濕焊盤﹐待預熱時間達到設定值后﹐滑架自動返回﹐當經過錫槽上方時﹐PCB 板被焊接表面與噴起的焊錫波峰接觸﹐自動完成焊接后返回原位﹐此時一個焊接過程結束﹐在焊接過程中﹐如果出現滑架脫軌或其他情況需要緊急將傳動裝置停止﹐按圖一所示的急停按鈕﹐使機器停止工作。

核准 審核 製作 日期1 2345678910111213 1415設備型號廠 商版 本A 0d ﹑預熱時間和冷卻時間設定。

e ﹑按一下 Pgdn /Down 鍵進入設定界面﹐如(圖三)所示﹐按下shift 鍵之后按F1/F6進入停留延時調整設定﹐此時間為PCB 板在預熱區停留時間﹐按Up /Pgup 和Pgdn /Down 鍵 對數值進行調整﹐按Left 和Righ t 鍵對要調整的數值位進行修改﹔按一下shift 鍵之后按進入冷卻延時調整設定﹐此時間為冷卻裝置的運行時間﹐按一下Up /Pgup 和Pgdn /Down 鍵對數值進行調整﹐按Left 和Righ t 鍵對要調整的數值位進行修改﹐修改完后﹐按Enter 鍵進行確認﹐按Esc 鍵放棄修改。
